一、任务描述 一辆装备5A-FE电控发动机的轿车，车主放映:发动机怠速抖动。需要你对怠速系统进行全面的检查，确定故障部位并排除故障。

二、学习目标 1．知识目标（1）能叙述不同怠速控制系统的结构和类型。（2）能叙述不同怠速控制系统的工作原理和控制方法。（3）能够看懂怠速控制系统相关电路图。 2．技能目标（1）学会基本检测工具的使用方法，能够判断传感器的好坏。（2）能够使用工具正确检测不同类型的怠速控制阀。（3）能正确查阅维修手册，使用解码器读取相关故障码，并进行基本检查。（4）了解和读取相关元件的基本数据流，能读懂相关线路图。（5）能熟练分析、判断元件故障和线路短路、断路等故障。 3．素养目标（1）能够制订工作计划，独立完成工作学习任务。（2）能够在工作过程中，与小组其他成员合作、交流并进行学习任务分工，具备团队合作和安全操作的意识。（3）养成服从管理，规范作业的良好工作习惯。（4）培养安全工作的习惯。

三、课时：4学时 四、学习内容怠速控制系统的工作原理不同类型怠速阀的检查方法和步骤步进电机控制阀的工作原理怠速控制阀的检修相关故障码和数据流的读取查阅维修手册进行故障分析旋转滑阀式怠速阀工作原理

五、注意事项 在工作过程中要注意人身安全,认真执行6S管理。在工作过程中请根据操作步骤，规范操作，防止损坏设备和器材。严格按照工作要求正确使用仪器设备，出现问题及时报告，服从管理。

六、资料搜集 引导问题1：怠速控制系统有什么作用？它有哪些类型？ 1．怠速控制系统的功能起动机 TPS ISCV 怠速控制系统1 图4-1-1 怠速控制系统组成水温传感器曲轴位置传感器

2. 怠速控制系统的类型 （a）旁通空气式怠速控制； (b) 节气门直动式怠速控制

引导问题2：怠速控制阀有哪几种类型？ 旋转电磁型怠速控制阀怠速控制系统2

B ON 占空比=B/(A+B) OFF A 1个周期占空比信号

2. 步进电机型怠速控制阀 步进电机阀型怠速控制阀

引导问题3：怠速控制系统是如何实现怠速控制的？引导问题3：怠速控制系统是如何实现怠速控制的？ 1.起动初始位置的设定。 2.起动后控制。 3.暖机控制。 4.怠速稳定控制。 5.怠速预测控制。 6.电气负载增多时的怠速控制。 7.学习控制。

开始 确认故障现象读取故障码和数据流清除故障码再次读取故障码和数据流根据故障码和数据流做基本检查否是否正常修复相关部位是检查怠速系统线束和怠速控制阀否是否正常修复相关线束或更换元件是更换ECM 清除故障码清除故障码结束引导问题4：5A-FE发动机怠速控制系统的检测工艺流程是怎样的？

七、实施作业 引导问题5：如何正确读取5A-FE怠速控制阀相关数据流和故障码？ 5A-FE发动机怠速控制系统采用螺旋线圈型怠速控制阀，安装在节气门体上

(a) 内地版本的5A-FE发动机怠速线路图 (b)日本本土5A-FE发动机怠速线路图

引导问题6：如何根据维修手册正确检测5A-FE怠速控制阀？引导问题6：如何根据维修手册正确检测5A-FE怠速控制阀？ • 检测输入电压（1）脱开ISC阀连接器，打开点火开关。（2）测量2号端子即VISC端子与搭铁之间的电压，应为12V。在表4-1-2中记录测量结果。

2.检查ECU和ISC阀之间的连接线 （1）测量DUTY和RSO之间的电阻，应小于1欧姆。记录测量结果。（2）测量RSO与车身之间的电阻，应不小于1M欧姆。记录测量结果。（3）测量ISC阀的GND端子与车身之间的电阻，应不小于1M欧姆。记录测量结果。

引导问题7：如何用示波器检测怠速控制阀的信号波形？引导问题7：如何用示波器检测怠速控制阀的信号波形？ 1．正表笔连接端子，负表笔连接。 2．起动发动机，调整示波器幅值和频率周期，使波形显示在仪器中间位置，并画下波形。

三、评价与反馈

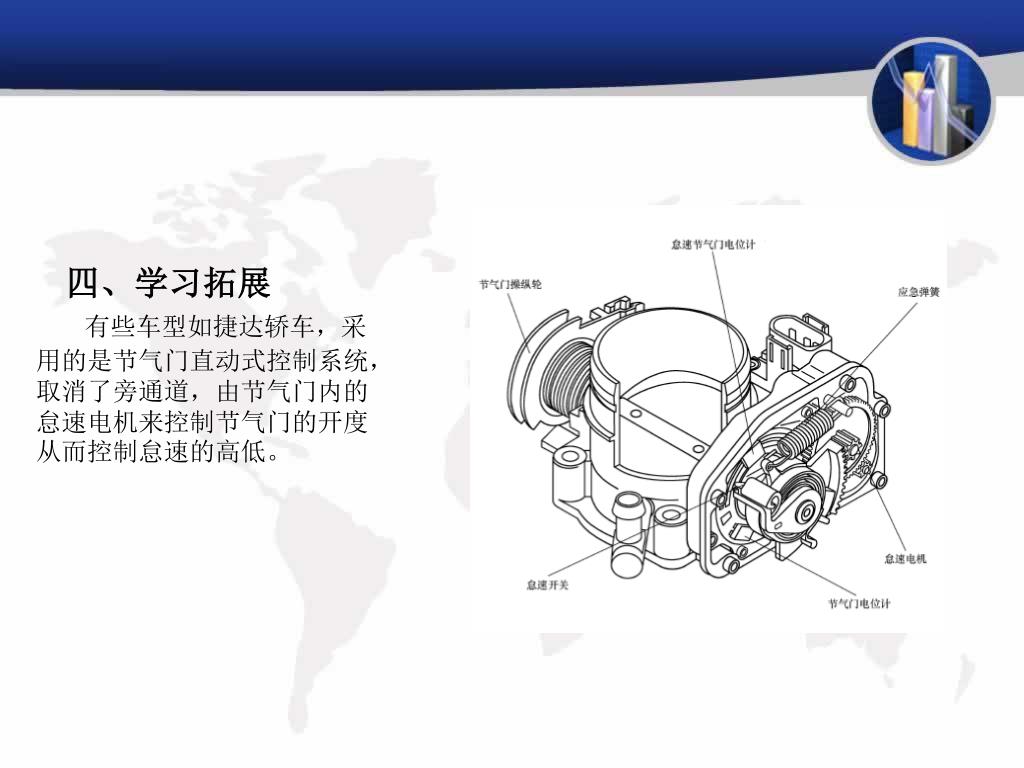

四、学习拓展 有些车型如捷达轿车，采用的是节气门直动式控制系统，取消了旁通道，由节气门内的怠速电机来控制节气门的开度从而控制怠速的高低。
