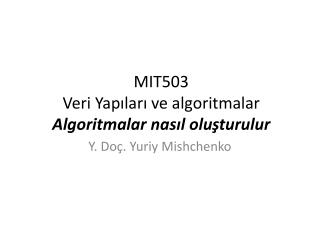

  1. MIT503 Veri Yapıları ve algoritmalarAlgoritmalar nasıl oluşturulur Y. Doç. Yuriy Mishchenko

  2. Algoritmalar Nasıl Oluşturulur Ders planı • Algoritmalar nasıl oluşturulur • Lineer olmayan denklem çözme • Hızlı sıralama • Çok boyutlu (belgeler) arama

  3. Algoritmalar Nasıl Oluşturulur Algoritmalar nasıl oluşturulur • Sorun çözme bir fikri almak lazım • Çözme sürecini adım adım şekilde yazmak lazım • Çözme sürecini formal şekilde (sözde kod yada akış şeması olarak) belirtmek lazım

  4. Lineer olmayan denklem çözme • Lineer olmayan denklem: • Burada, f(x) lineer olmayan bir fonksiyon, ve x bir yada çok boyutlu vektör olabilir • Bu soruların birçok uygulaması var

  5. Lineer olmayan denklem çözme • Kolay durumda bile yapılamaz bir sorun: • Bunun gibi sorular çözmek için bir algoritma nasıl oluşturabiliriz?

  6. Lineer olmayan denklem çözme 1. Adım: • Herhangi diğer bir problem gibi, ilk önce çözümün bir fikri bulmamız lazım • Peki, orijinal denklemi yapamayız, ne yapabiliriz ama? • Lineer denklemi nasıl yapabileceğini biliyoruz...

  7. Lineer olmayan denklem çözme • Ana fikri: • Orijinal denklemi yaklaşık olarak lineer denklem ile temsil edeceğiz • Bu yaklaşık denklemi çözeceğiz • Sonucu gerçek çözümüne belki daha yakın olacak • Tekrarlayacağız

  8. Lineer olmayan denklem çözme 2. Adım – talimat listesi: • Orijinal denklemi yaklaşık olarak lineer denklem ile temsil edeceğiz türev

  9. Lineer olmayan denklem çözme 2. Adım – talimat listesi: • Bu yaklaşık denklemi çözeceğiz; yeni “x” doğru çözümüne daha yakın olacağını umuyoruz

  10. Lineer olmayan denklem çözme 2. Adım – talimat listesi: • Tekrar tekrar edeceğiz

  11. Lineer olmayan denklem çözme 2. Adım – talimat listesi : • Orijinal denklemi yaklaşık olarak lineer denklem ile temsil edeceğiz (türev kullanarak) • Yaklaşık lineer denklemi çözüp yeni “x” doğru çözümüne daha yakın olacağını umuyoruz • Tekrarlıyoruz

  12. Lineer olmayan denklem çözme 3. Adım – formal belirtme: • Algoritmada kullanılacak değişkenler: • x, çözüm noktasını temsil eder, bir gerçek sayıdır; • f, çözülecek fonksiyon, bir fonksiyondur; • f‘, çözülecek fonksiyonun türevi, bir fonksiyondur.

  13. Lineer olmayan denklem çözme Algoritmanın söz kodu: f:=çözülecek fonksiyon //girdif’:=f’nin türevi //girdix:=ilk nokta //girdiDÖNGÜ x:=x-(f’(x)^-1)*f(x) DÖNGÜ SONU

  14. Lineer olmayan denklem çözme Algoritmanın söz kodu: f:=çözülecek fonksiyon //girdif’:=f’nin türevi //girdix:=ilk nokta //girdiDÖNGÜ x:=x-(f’(x)^-1)*f(x) DÖNGÜ SONU Burada bir sorun var – döngü ne zaman bitiyor ?

  15. Lineer olmayan denklem çözme Algoritmanın söz kodu f:=çözülecek fonksiyon //girdif’:=f’nin türevi //girdix:=ilk nokta //girdi e:= hedef hassasiyeti //girdi (0.0001 gibi) x0:=-100000 //önceki nokta(|x-x0|/x0>e)’İKEN x0:=x x:=x-(f’(x)^-1)*f(x) DÖNGÜ SONU

  16. Lineer olmayan denklem çözme Algoritmanın söz kodu f:=çözülecek fonksiyon //girdif’:=f’nin türevi //girdix:=ilk nokta //girdi e:= hedef hassasiyeti //girdi (0.0001 gibi) x0:=-100000 //önceki nokta(|x-x0|/x0>e)’İKEN x0:=x x:=x-(f’(x)^-1)*f(x) DÖNGÜ SONU Burada da bir sorun var – eğer bu metod çözüme yaklaşmıyorsa (ve yaklaşmayabilir) döngü durmaz

  17. Lineer olmayan denklem çözme Algoritmanın söz kodu f:=çözülecek fonksiyon //girdif’:=f’nin türevi //girdix:=ilk nokta //girdi e:= hedef hassasiyeti //girdi (0.0001 gibi)m:=max tekrarlama //girdi (max tekrarlama sayısı) n:=0 //tekrarlama sayacı x0:=-100000 //önceki nokta(|x-x0|/x0>e VE n<m)’İKEN x0:=x n:=n+1 x:=x-(f’(x)^-1)*f(x) DÖNGÜ SONU

  18. Newton-Raphsonmetodu Algoritmanın söz kodu f:=çözülecek fonksiyon //girdif’:=f’nin türevi //girdix:=ilk nokta //girdi e:= hedef hassasiyeti //girdi (0.0001 gibi)m:=max tekrarlama //girdi (max tekrarlama sayısı) n:=0 //tekrarlama sayacı x0:=-100000 //önceki nokta(|x-x0|/x0>e VE n<m)’İKEN x0:=x n:=n+1 x:=x-(f’(x)^-1)*f(x) DÖNGÜ SONU <Algoritma OluşturmaBudur

  19. Hızlı Sıralama • Sıralama sorununa önce baktık • Bir sayı dizisini sıralanmış şekline çevirmek lazım • Kıbarcık sıralama metodu vardı • Çok kötü sıralama metodu – O(n2) vakit gerekir Diziyi ilk sayı’dan son sayı’ya inceleyip yanlış sırada çiftleri varsa ... ... sayıların yerleri değiştirin 2 5 7 11 17 13 15 18 23 30

  20. Hızlı Sıralama 1. Adım – Ana Fikri: • Eğer sıralama n2 vakit gerekiyorsa, daha hızlı sıralama için bir fikir olabilir ki... • Orijinal diziyi iki eş parçaya bölüp şunları ayrı ayrı sıralayabiliriz, vakit = 2*(n/2)2=n2/2 • Yani: orijinal diziyi iki eş parçaya bölürek onu daha hızlı sıralayabiliriz • Neden iki parçaya bölmeleyiz ?? bu iki parçayı tekrar bölebiliriz !! Daha hızlı bile sıralayabiliriz !!

  21. Hızlı Sıralama 2. Adım – talimat listesi: • Bu fikrini adım adım şekilde yazdırmamız lazım • Var olan diziyi iki eş parçaya bölelim (örneğin – sol ve sağ yarısı) • İki parçayı ayrı ayrı sıralayalım, aynı algoritmayı kullanarak; yani tekrar iki yeni parçaya bölürek vb • özyineleme var – birinci derste konuştuk biraz – algoritma kendine referans ediyor ! • İki sıralanmış parçayı geri birliğe toplayalım

  22. Hızlı Sıralama 3. Adım – formal belirtme: Algoritma sozde kodu (hızlı arama) D:=girdi dizi //girdisol:=D’nin sol yarısısağ:=D’nin sağ yarısısol:=hızlı_sıralama(sol) //özyineleme sağ:=hızlı_sıralama(sağ) //özyineleme “sağ” ve “sol”u geri birliğe toplayın

  23. Hızlı Sıralama 3. Adım – formal belirtme: Algoritma sozde kodu (hızlı arama) D:=girdi dizi //girdisol:=D’nin sol yarısısağ:=D’nin sağ yarısısol:=hızlı_sıralama(sol) //özyineleme sağ:=hızlı_sıralama(sağ) //özyineleme “sağ” ve “sol”u geri birliğe toplayın ???

  24. Hızlı Sıralama • Yeni sorun (alt sorun): sıralanmış sol ve sağ dizileri birliğe nasıl toplayacağız? • Sağ ve sol dizide bir işaretçi oluşturalım • EĞER sol işaretçi sağ işaretçiden daha küçük, sonuca sol taraftan sayı koyup sol işaretçiyi artıracağız • YOKSA sonuca sağ taraftan sayı koyup sağ işaretçiyi artıracağız

  25. Hızlı Sıralama 2 7 15 18 30 5 11 13 17 23 Daha küçük

  26. Hızlı Sıralama 2 7 15 18 30 5 11 13 17 23 Daha küçük 2

  27. Hızlı Sıralama 2 7 15 18 30 5 11 13 17 23 Daha küçük 2 5

  28. Hızlı Sıralama 2 7 15 18 30 5 11 13 17 23 Daha küçük 2 5 7

  29. Hızlı Sıralama 2 7 15 18 30 5 11 13 17 23 Daha küçük 2 5 7 11

  30. Hızlı Sıralama 2 7 15 18 30 5 11 13 17 23 Daha küçük 2 5 7 11 13

  31. Hızlı Sıralama 2 7 15 18 30 5 11 13 17 23 Daha küçük 2 5 7 11 13 15

  32. Hızlı Sıralama 2 7 15 18 30 5 11 13 17 23 Sıralanmış toplama algoritması bu... 2 5 7 11 13 15 17 18 23 30

  33. Hızlı Sıralama Algoritma sozde kodu (hızlı arama) D:=girdi dizi //girdisol:=D’nin sol yarısısağ:=D’nin sağ yarısı sol:=hızlı_sıralama(sol) //özyineleme sağ:=hızlı_sıralama(sağ) //özyineleme çıktı:=sıralanmış_toplama(sol,sağ)

  34. Hızlı Sıralama Algoritma sozde kodu (sıralanmış toplama) işar_sağ:=1 işar_sol:=1 (solda yada sağda kalan sayılar var) İKEN EGER sol(işar_sol)<sağ(işar_sağ) sonuç:=dizi(sonuç,sol(işar_sol)) işar_sol:=işar_sol+1 AKSİ HALDE sonuç:=dizi(sonuç,sol(işar_sol)) işar_sol:=işar_sol+1DÖNGÜ SONU

  35. Hızlı Sıralama Algoritma Analizi • Kıbarcık sıralama n2 vakit gerektiriyordu • Hızlı algoritma ne kadar zamandır gerekiyor ?

  36. Hızlı Sıralama Algoritma Analizi • Eğer T(n) n boyutta dizi sıralama vakti ise, bu vakit ne içerir ? • İki daha küçük dizi sıralama (2T(n/2) vakti) ve bu dizileri geri toplama (n vakit) • Sonuçta bu formül çıkıyor

  37. Hızlı Sıralama Algoritma Analizi • T(n)=n olamaz (çünkü bu durumda T(n)=2T(n/2)) • Aynı zamanda T(n)=n2 de olamaz (çünkü bu durumda n2>2(n/2)2+n)

  38. Hızlı Sıralama Algoritma Analizi • Birkaç opsiyon deneyince, T(n)=n log2 n olduğunu görebilirsiniz

  39. Hızlı Sıralama Algoritma Analizi • Hızlı sıralama sadece O(n log n) vakit gerekiyor • Algoritma analizi budur

  40. Hızlı Sıralama Algoritma Analizi • Başka bir hızlı sıralama yaklaşımı: çıktı birbiri ardına hemen sıralanmış şekilde oluşturmak • Sıralanmış diziye yeni sayı ikiye bölme kullanarak verimli şekilde ekleyebiliriz (log n vakit gerekiyor) İkiye bölme araması... 2 5 7 11 12 13 17 22 23 30 hedef

  41. Hızlı Sıralama Algoritma Analizi Sözde Kod (başka hızlı sıralama algoritması) girdi:=girdi dizi //girdi çıktı:=boş dizi //oluşturulacak çıktı BÜTÜN girdi’DEKİ sayı’lar İÇİN sayı ikiye bölme kullanarak çıktıye sıralanmış şeklinde ekle DÖNGÜ SONU

  42. Hızlı Sıralama Algoritma Analizi Sözde Kod (başka hızlı sıralama algoritması) • Bu algoritma da n log2 n vakit gerekiyor • Bir ikiye bölme ekleme operasyonu, en çok log2 n vakit gerekiyor • n ekleme opearsyon var, toplam O(n log n) vakit gerekiyor • Aslında, sıralama en az n log n vakit gereksinimi gösterilebilir – daha hızlı algoritmalar yok

  43. Çok boyutlu arama • Bir boyutlu diziler için ikiye bölme arama algoritması gördük • Gerçekten çok faydalı yaklaşımdır – n sayılar içeren dizide hedefi bulma sadece log2 n adım gerekiyor • 1,000,000 var olan sayı – arama 20 adımla yapılabilir

  44. Çok boyutlu arama • Dizi birçok bouytlu ise – 2D, 10D, 1000D ? • Bu sorunun ana örğeği internet aramadır: • Bütün internet belgeleri anahtar kelime kümelerle temsil edilebilir • Belgenin birçok anahtar kelim olabilmesi için, bu bütün belgeler birçok boyutlu “anahtar kelime” vektörleriyle (üzlerce boyut) bilgisayar veri tabanında saklanabilir • Kullanıcı arama satırı alınca, miliyonlarca olabilir belgelerin arasında uygun bir hedefi hızlı bulmak lazım

  45. Çok boyutlu arama Ana fikri: • Verimli çok boyutlu arama (KD-araması) • İlk önce bütün belgeler için anahtar kelimlerini birçok hücreye koyuyoruz • Örneğin: • Bütün belgeleri birinci anahtar kelimesine göre iki bölgeye (“büyük”/”küçük” anahtar kelimesi) bölüyoruz • Bütün belgeleri ikinci anahtar kelimesine göre iki bölgeye (“büyük”/”küçük” anahtar kelimesi) bölüyoruz • Devam ...

  46. Çok boyutlu arama K=2 durumu (KD’de K boyut sayısı demektir) Belgeleri ve iki anahtar kelimesi 2. boyut 1. boyut

  47. Çok boyutlu arama K=2 durumu 1. anahtar kelimesine göre bölme 2. boyut 1. boyut

  48. Çok boyutlu arama K=2 durumu 2. anahtar kelimesine göre bölme 2. boyut 1. boyut

  49. Çok boyutlu arama K=2 durumu 4 tane hücre oldu I II 2. boyut III IV 1. boyut

  50. Çok boyutlu arama K=2 durumu Bütün hücrelerde 4 kat daha az belge oldu I II 2. boyut III IV 1. boyut
