Особенности испытаний измерительных систем в составе АСУ ТП в целях утверждения типа

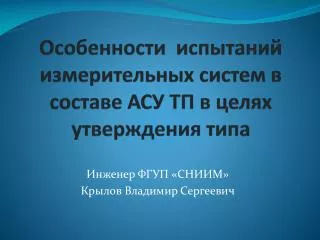

1. Особенности испытаний измерительных систем в составе АСУ ТП в целях утверждения типа Инженер ФГУП «СНИИМ» Крылов Владимир Сергеевич

2. Количество типов ИИС утвержденного типа

3. Динамика утверждения типа измерительных систем в составе АСУ ТП Относительное количество утвержденных средств измерений в составе АСУ ТП

4. Сферы государственного регулирования в области обеспечения единства 1) осуществлении деятельности в области здравоохранения; 2) осуществлении ветеринарной деятельности; 3) осуществлении деятельности в области охраны окружающей среды; 4) осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях; 5) выполнении работ по обеспечению безопасных условий и охраны труда; 6) осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; 7) осуществлении торговли и товарообменных операций, выполнении работ по расфасовке товаров; 8) выполнении государственных учетных операций; 9) оказании услуг почтовой связи и учете объема оказанных услуг электросвязи операторами связи; 10) осуществлении деятельности в области обороны и безопасности государства; 11) осуществлении геодезической и картографической деятельности; 12) осуществлении деятельности в области гидрометеорологии; 13) проведении банковских, налоговых и таможенных операций; 14) выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; 15) проведении официальных спортивных соревнований, обеспечении подготовки спортсменов высокого класса; 16) выполнении поручений суда, органов прокуратуры, государственных органов исполнительной власти; 17) осуществлении мероприятий государственного контроля (надзора). выполнении работ по обеспечению безопасных условий и охраны труда осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта

5. Измерительная система в АСУ ТП СИГНАЛИЗАЦИЯ КОНТРОЛЬ РЕГУЛИРОВАНИЕ ИЗМЕРЕНИЕ

6. Выделение ИИС • В ИИС включаются ТОЛЬКО «ВАЖНЫЕ» (попадающие в сферу государственного регулирования) измерительные каналы, обеспечивающие минимизацию затрат на метрологическое обеспечение. • В ИИС включаются ВСЕ измерительные каналы, контролирующие все параметры технологического процесса.

7. Требования к МХ ИИС Единый перечень измерений относящихся к сфере Государственного регулирования обеспечения единства измерений устанавливает требования

8. Требования к МХ ИИС Положение об аэрогазовом контроле в угольных шахтах

9. Требования к МХ ИИС Технологический регламент, прошедший экспертизу промышленной безопасности

10. Изменение ИИС при эксплуатации • Допущение в описании типа «Допускается замена первичных измерительных преобразователей на аналогичные утвержденных типов с метрологическими характеристиками, не худшими, чем у перечисленных. Допускается добавление измерительных каналов, соответствующих по техническим и метрологическим характеристикам приведенным в настоящем описании типа при условии информационной и конструктивной совместимости с существующей измерительной системой» • Проведение внеочередной поверки ИИС, связанной с заменой первичных преобразователей и введением новых измерительных каналов.

11. ИИС для повторяющихся технологических процессов • Системы типа ИС2 создаваемых по типовому проекту • Системы серийные типа ИС1 создаваемые по техническим условиям

12. Проверка программного обеспечения • Выделение и идентификация метрологически значимой части ПО • Проверка структуры и функционирования ПО • Оценка влияния ПО на метрологические характеристики СИ • Проверка защиты ПО и данных от непреднамеренных и преднамеренных изменений • Опробование методики проверки целостности и подлинности ПО СИ при поверке

13. Идентификация программного обеспечения Определение блоков с программным кодом, являющихся метрологически значимыми

14. Идентификация программного обеспечения

15. Идентификация программного обеспечения

16. Идентификация программного обеспечения

17. Особенности испытаний • Выделение ИИС из состава АСУ ТП и определение измерительных каналов, попадающих в сферу государственного регулирования • Метрологический контроль (поверка, а не испытания ИИС) при эксплуатации изменяемых и расширяемых АСУ ТП • Идентификация и проверка целостности метрологически значимой части программного обеспечения при испытаниях и в процессе эксплуатации

18. Спасибо за внимание Призываю специалистов испытательных центров обмениваться опытом испытаний ИИС в составе АСУ ТП и наиболее успешные результаты утверждать в виде методических рекомендации Росстандарта
