Presentation Transcript
slide1

Прогресстех-Дубна

инженерные сервисы

Программный продукт

«Операционное ядро для инженерного приложения»

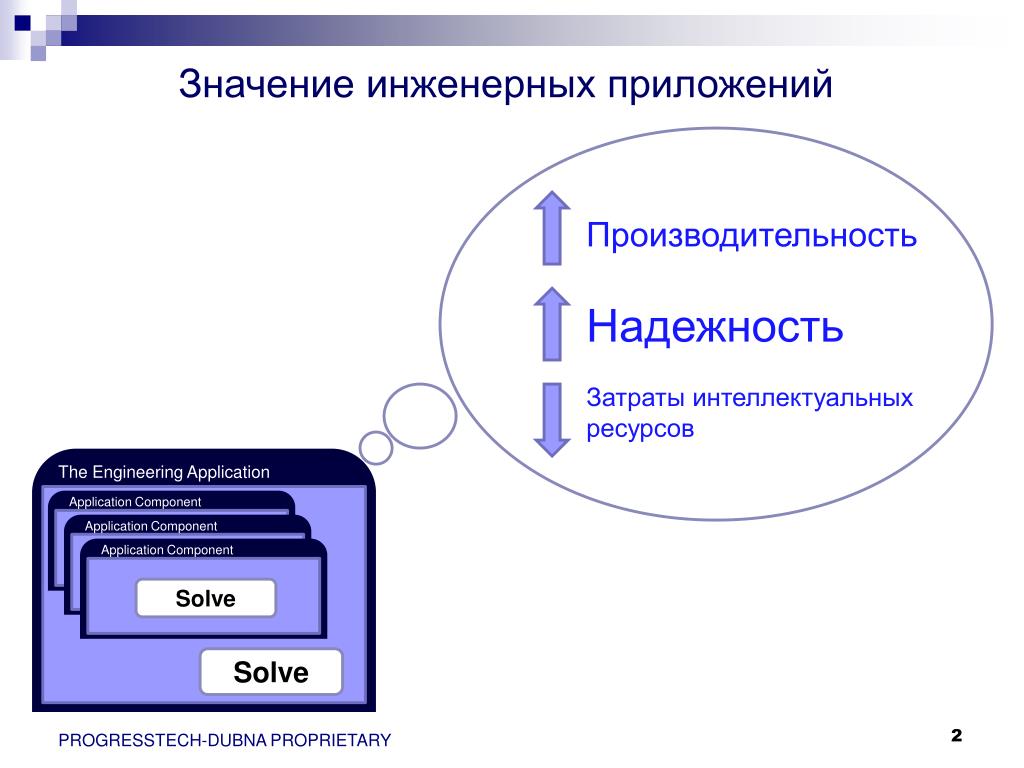

slide2

Значение инженерных приложений

The Engineering Application

Производительность

Application Component

Application Component

Application Component

Надежность

Затраты интеллектуальных ресурсов

Solve

Solve

PROGRESSTECH-DUBNA PROPRIETARY

slide3

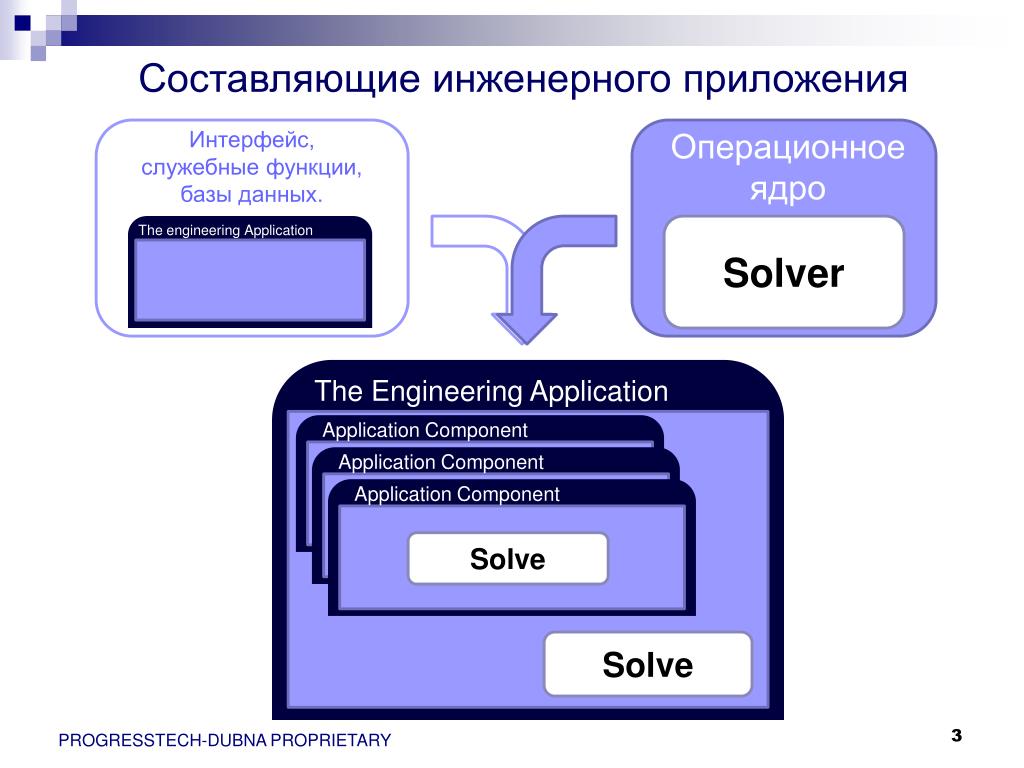

Составляющие инженерного приложения

Интерфейс,

служебные функции,

базы данных.

Операционное ядро

The Engineering Application

Solver

Application Component

Application Component

Application Component

The engineering Application

Solve

Solve

PROGRESSTECH-DUBNA PROPRIETARY

slide4

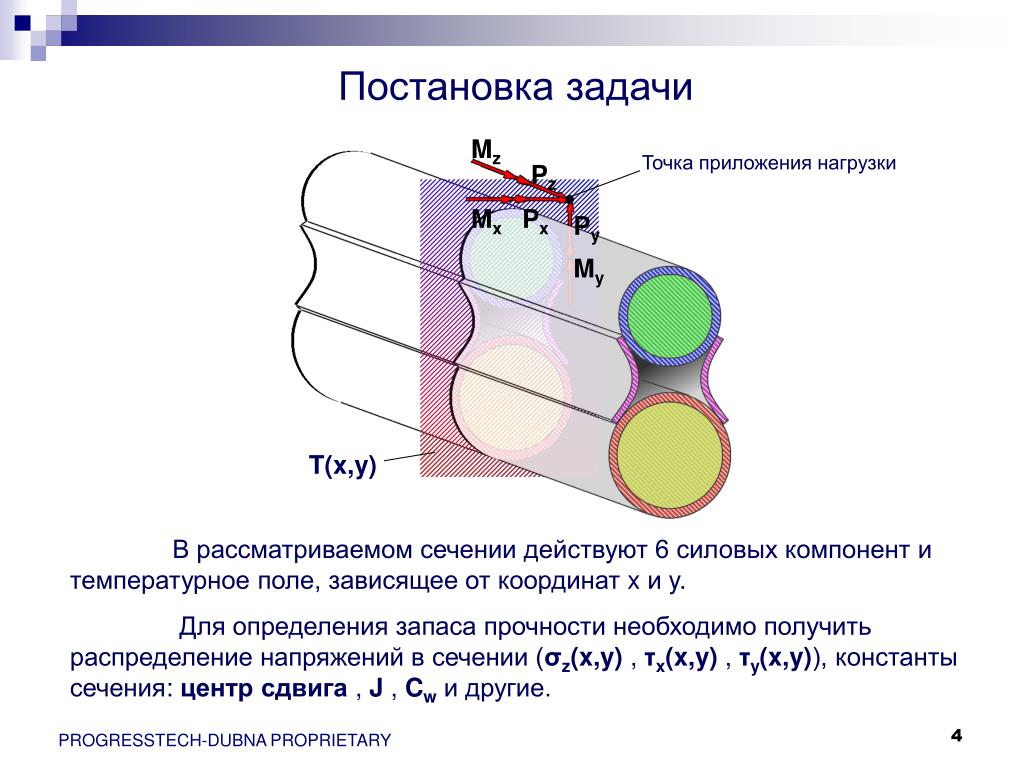

Постановка задачи

Mz

Точка приложения нагрузки

Pz

Mx

Px

Py

My

T(x,y)

В рассматриваемом сечении действуют 6 силовых компонент и температурное поле, зависящее от координат x и y.

Для определения запаса прочности необходимо получить распределение напряжений в сечении (σz(x,y) ,τx(x,y) ,τy(x,y)), константы сечения: центр сдвига ,J ,Cwи другие.

PROGRESSTECH-DUBNA PROPRIETARY

slide5

3”

0.2”

2”

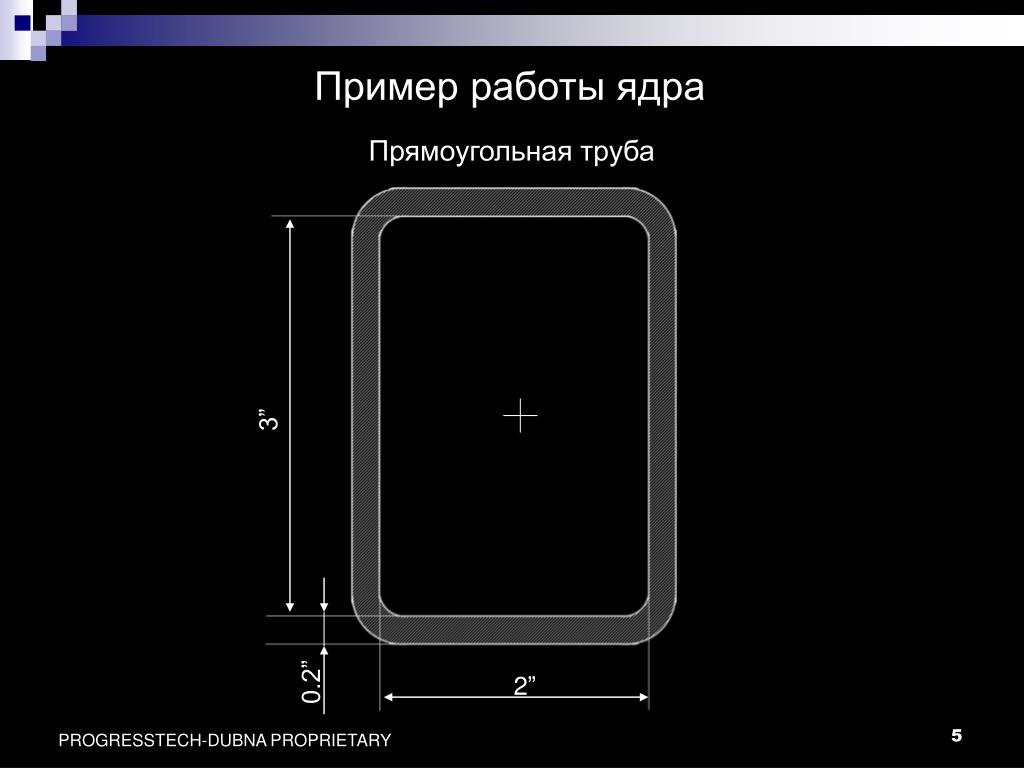

Пример работы ядра

Прямоугольная труба

PROGRESSTECH-DUBNA PROPRIETARY

slide6

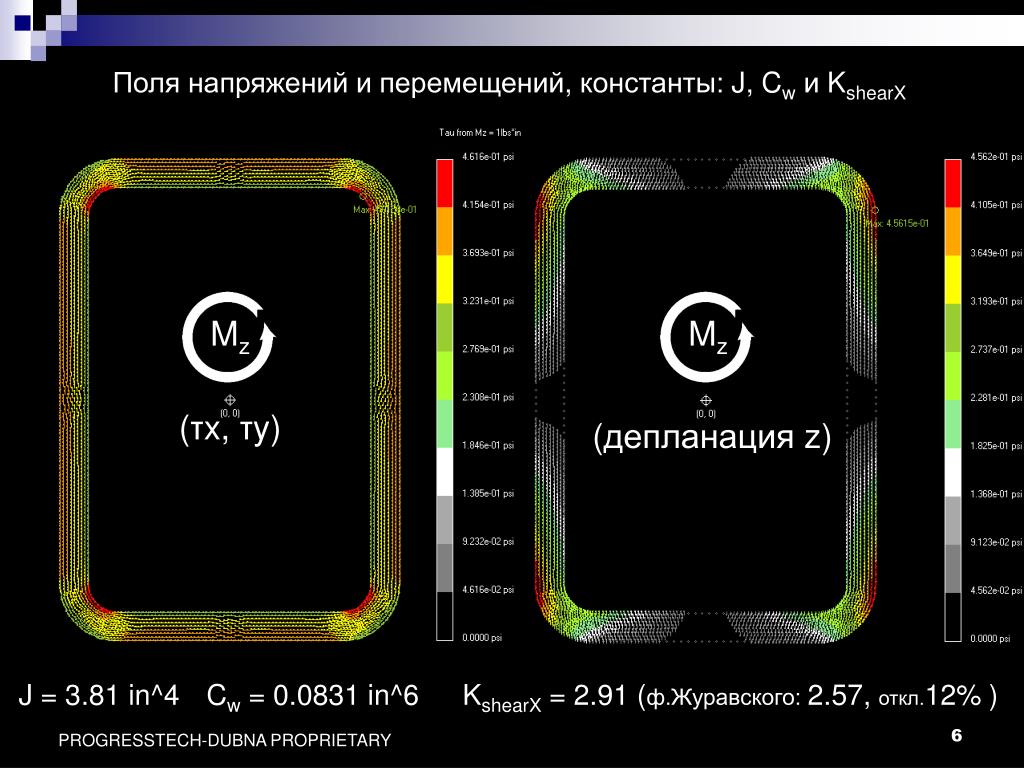

Поля напряжений и перемещений, константы: J, Cwи KshearX

Mz

Mz

(τx, τy)

(депланация z)

J = 3.81 in^4

Cw = 0.0831 in^6

KshearX = 2.91 (ф.Журавского: 2.57, откл.12% )

PROGRESSTECH-DUBNA PROPRIETARY

slide7

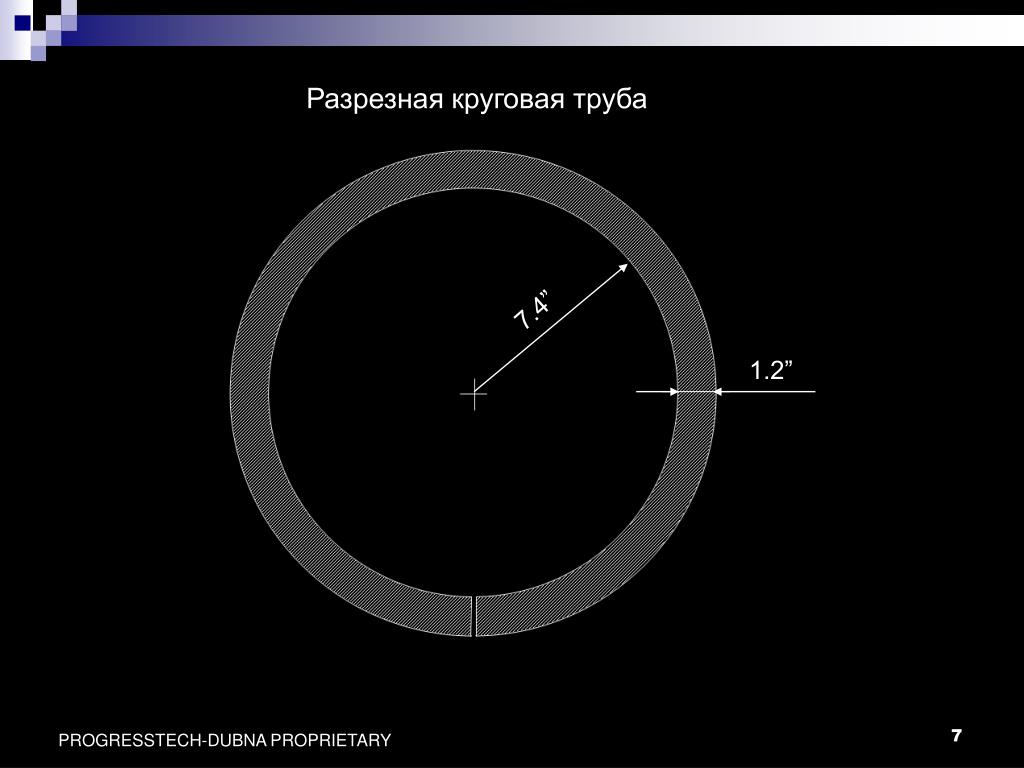

Разрезная круговая труба

7.4”

1.2”

PROGRESSTECH-DUBNA PROPRIETARY

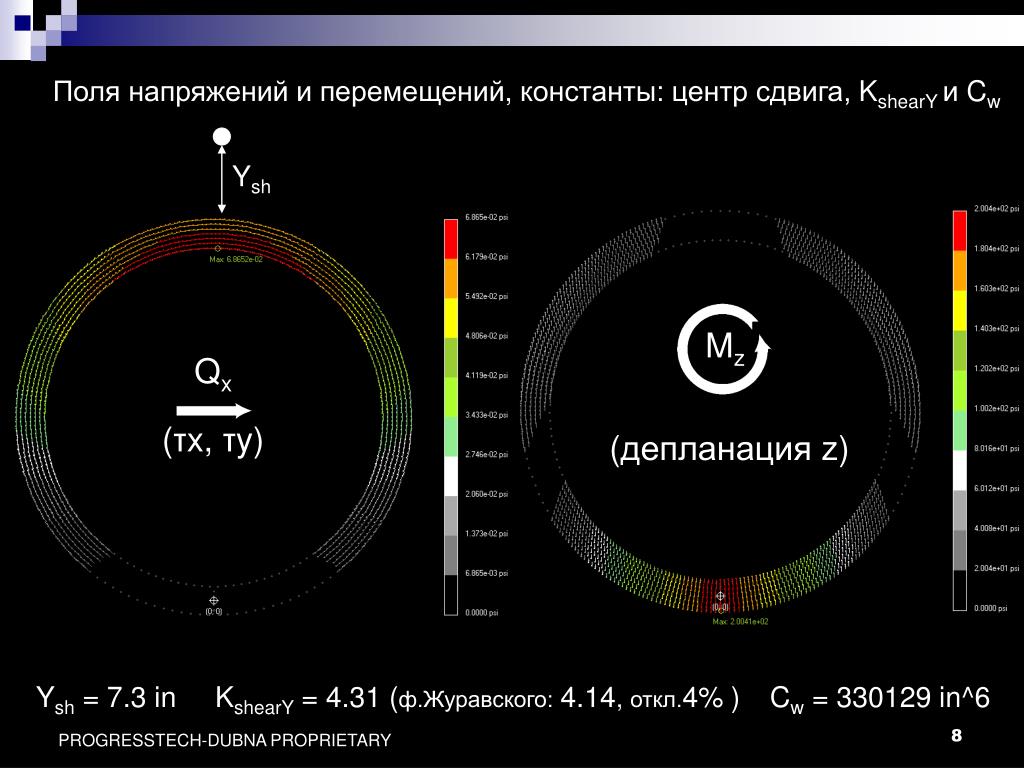

slide8

Поля напряжений и перемещений, константы: центр сдвига, KshearY и Cw

Ysh

Mz

Qx

(τx, τy)

(депланация z)

Ysh = 7.3 in

KshearY = 4.31 (ф.Журавского:4.14, откл.4%)

Cw = 330129 in^6

PROGRESSTECH-DUBNA PROPRIETARY

slide9

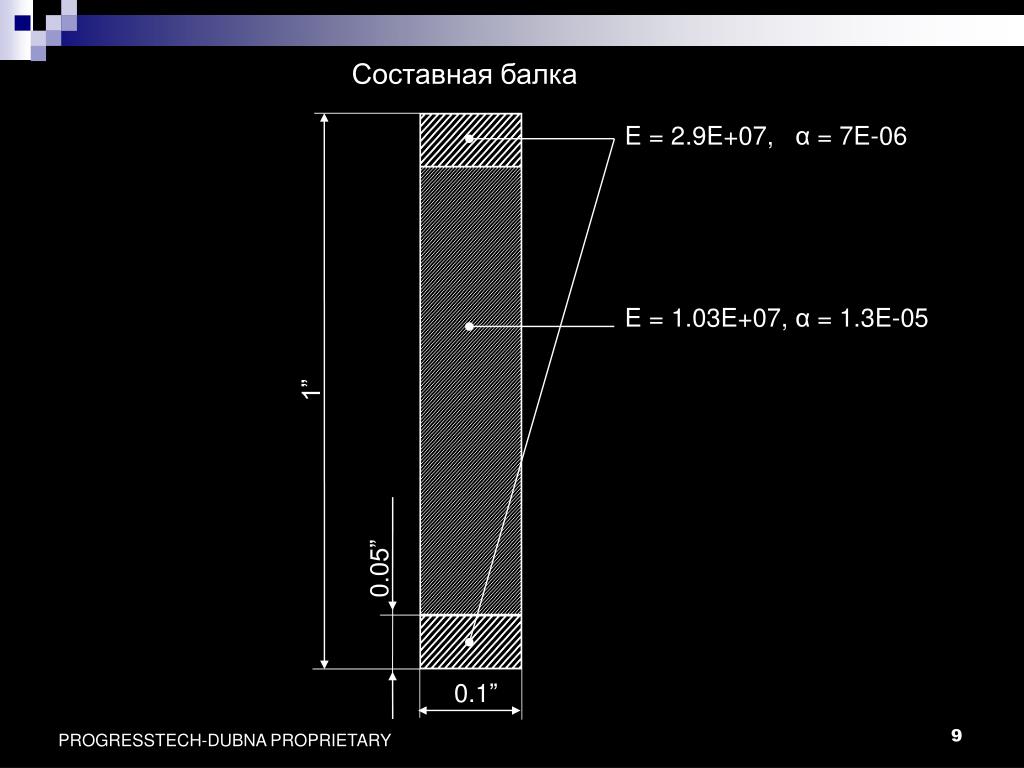

Составная балка

E = 2.9E+07, α = 7E-06

E = 1.03E+07, α = 1.3E-05

1”

0.05”

0.1”

PROGRESSTECH-DUBNA PROPRIETARY

slide10

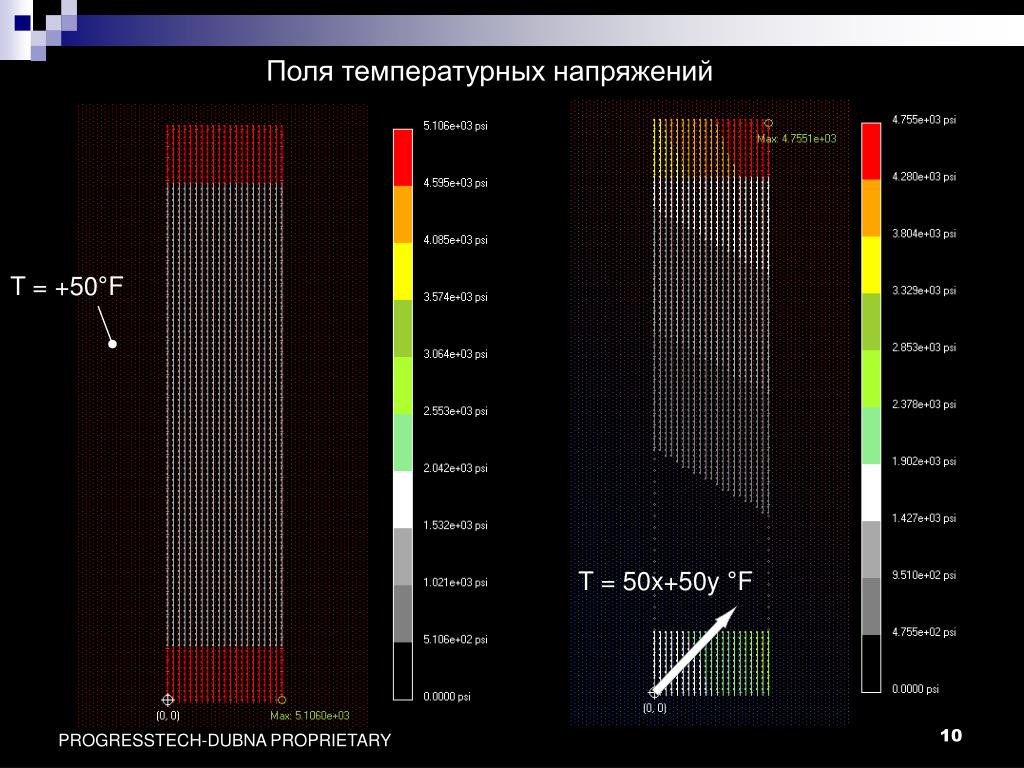

Поля температурных напряжений

T = +50°F

T = 50x+50y °F

PROGRESSTECH-DUBNA PROPRIETARY

slide11

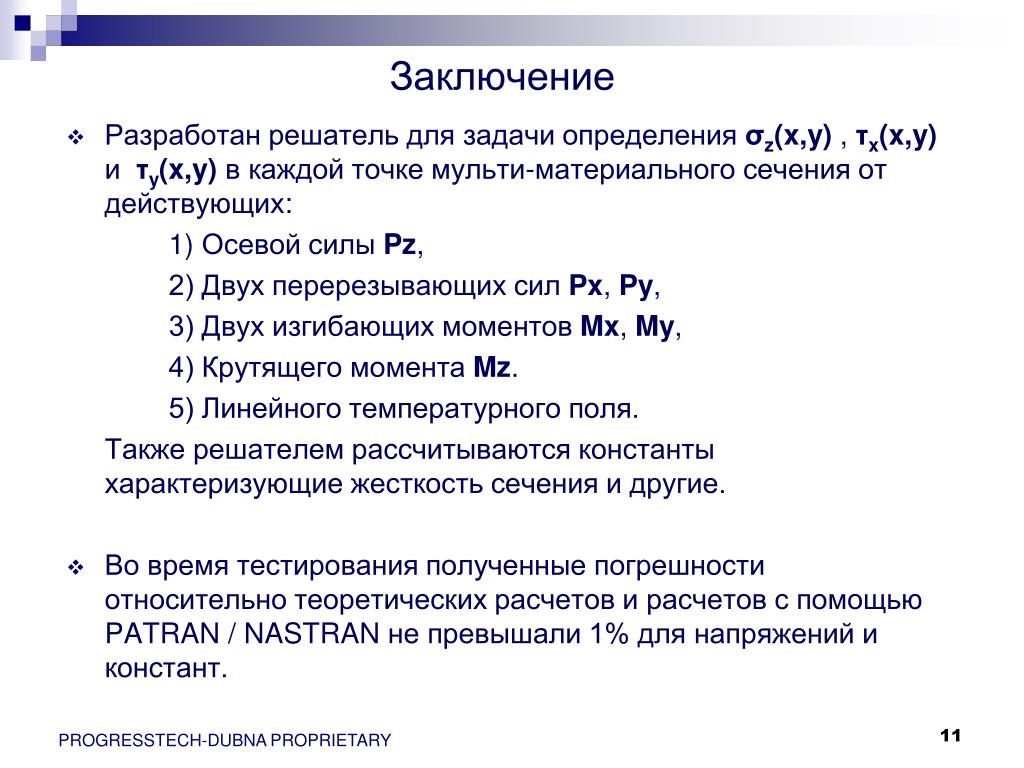

Заключение
  • Разработан решатель для задачи определения σz(x,y) ,τx(x,y) иτy(x,y)в каждой точке мульти-материального сечения от действующих:

1) Осевой силыPz,

2) Двух перерезывающих силPx,Py,

3) Двух изгибающих моментовMx, My,

4) Крутящего моментаMz.

5) Линейного температурного поля.

Также решателем рассчитываются константы характеризующие жесткость сечения и другие.

  • Во время тестирования полученные погрешности относительно теоретических расчетов и расчетов с помощью PATRAN / NASTRAN не превышали 1% для напряжений и констант.

PROGRESSTECH-DUBNA PROPRIETARY
