架构平台部 < 网络通讯 >培训

1. 架构平台部<网络通讯>培训 讲师：nekeyzhong 日期：2009年8月21日

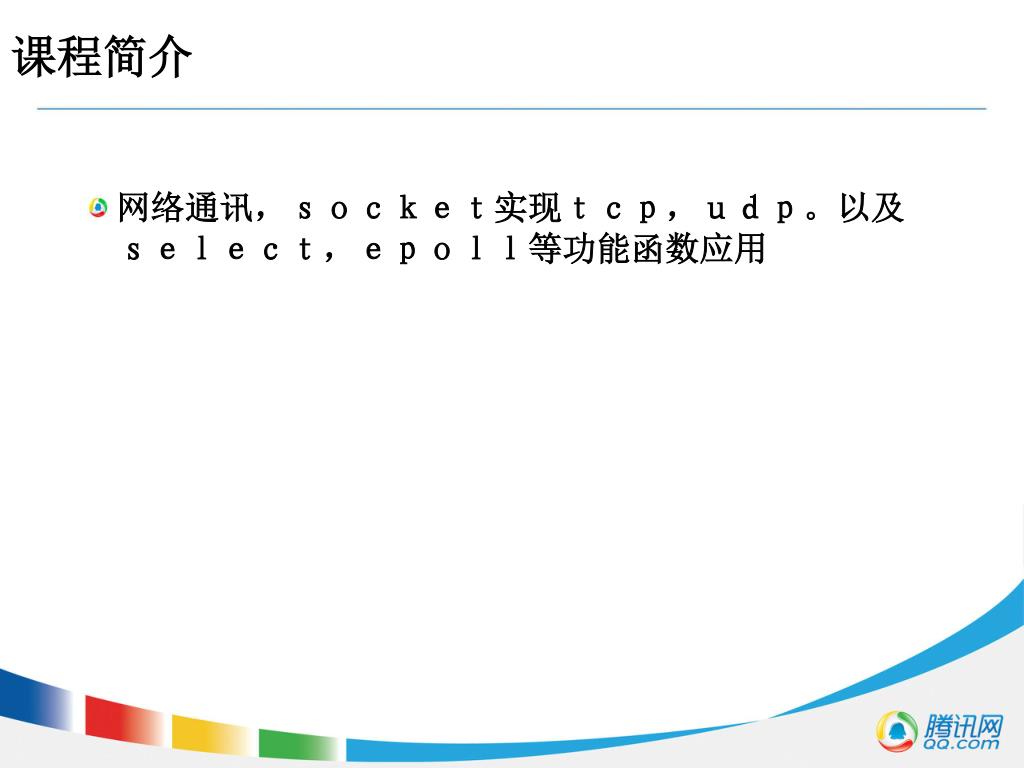

2. 课程简介 • 网络通讯，ｓｏｃｋｅｔ实现ｔｃｐ，ｕｄｐ。以及ｓｅｌｅｃｔ，ｅｐｏｌｌ等功能函数应用

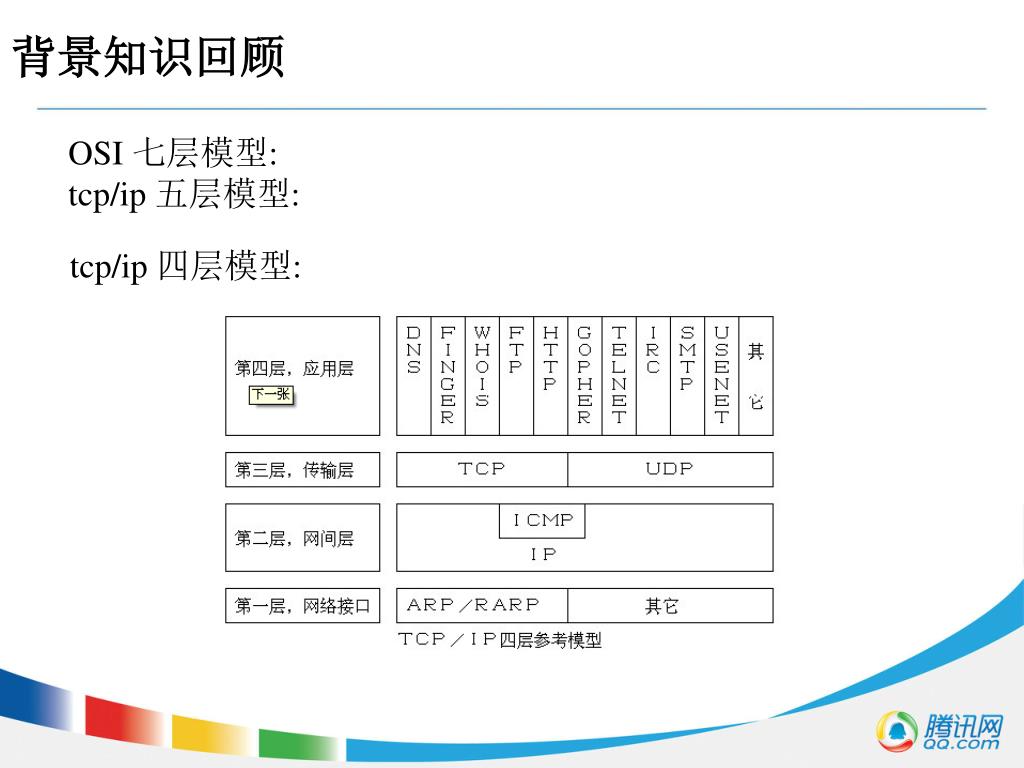

3. 背景知识回顾 OSI 七层模型: tcp/ip 五层模型: tcp/ip 四层模型:

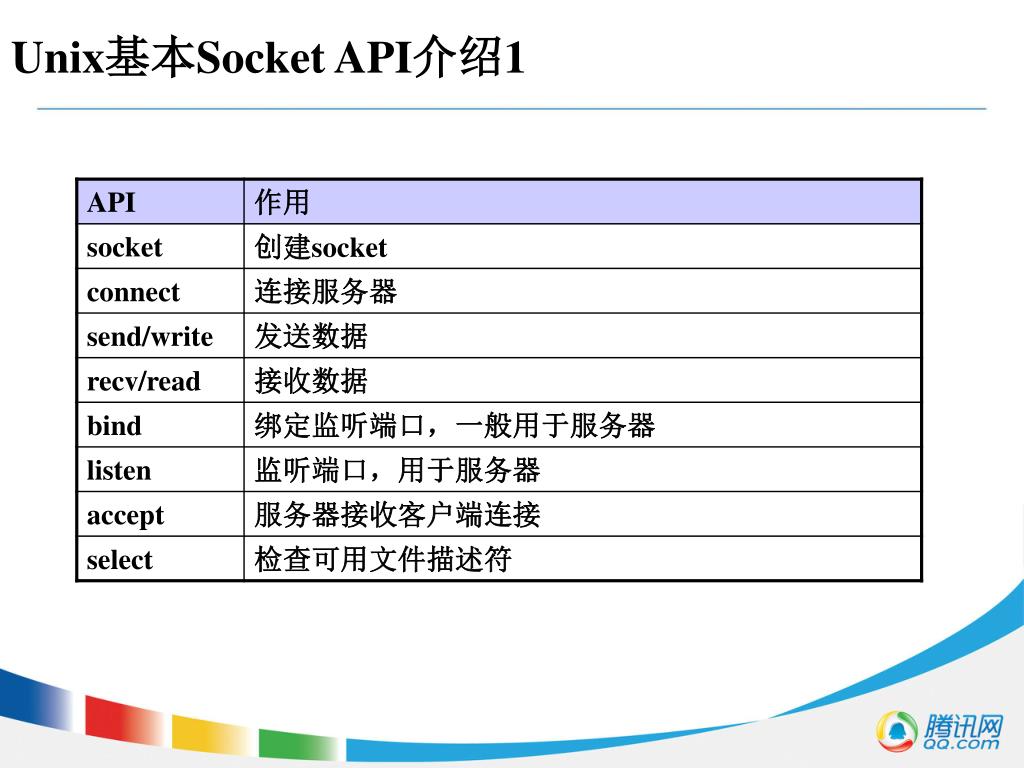

4. Unix基本Socket API介绍1

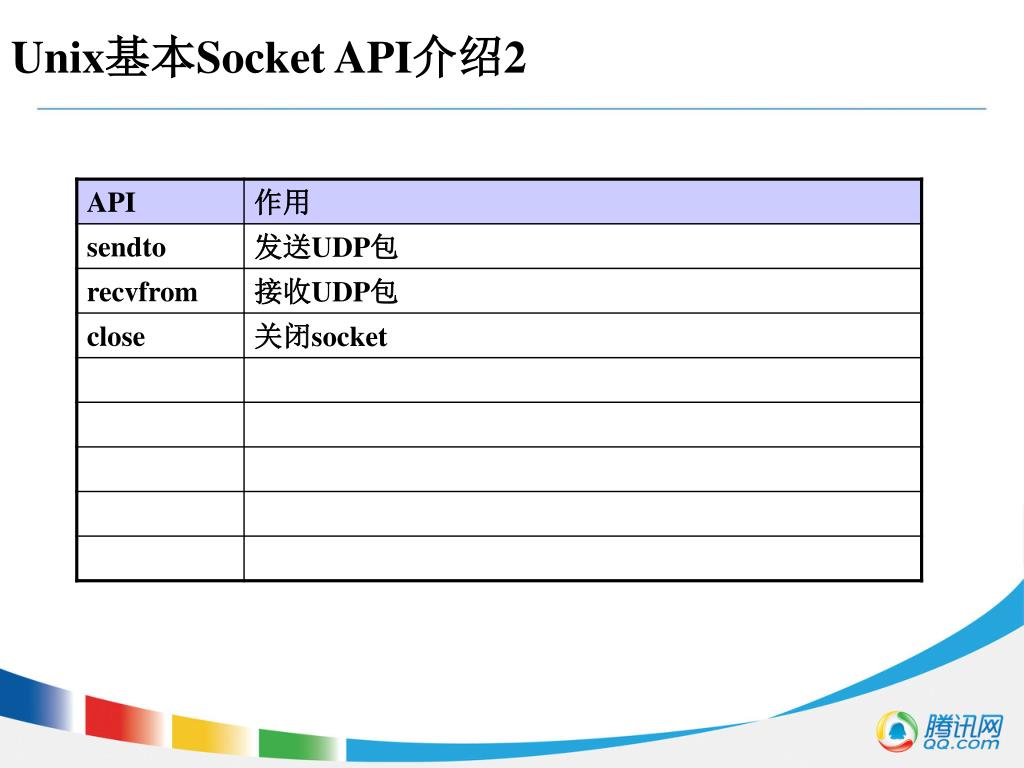

5. Unix基本Socket API介绍2

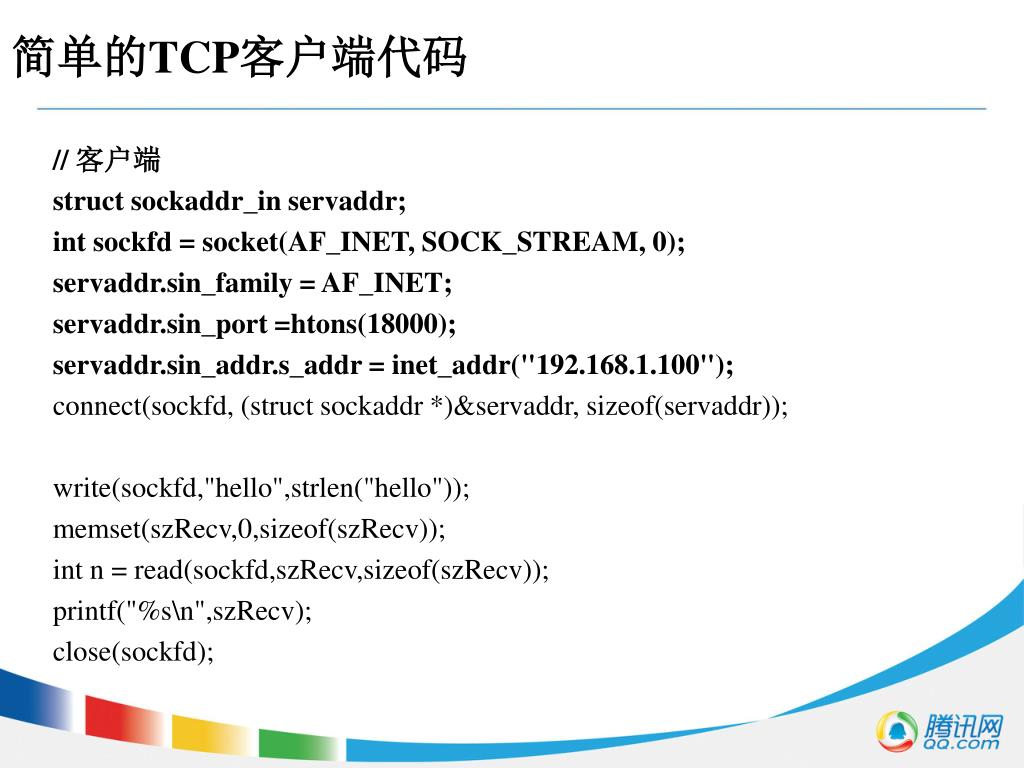

6. // 客户端 struct sockaddr_in servaddr; int sockfd = socket(AF_INET, SOCK_STREAM, 0); servaddr.sin_family = AF_INET; servaddr.sin_port =htons(18000); servaddr.sin_addr.s_addr = inet_addr("192.168.1.100"); connect(sockfd, (struct sockaddr *)&servaddr, sizeof(servaddr)); write(sockfd,"hello",strlen("hello")); memset(szRecv,0,sizeof(szRecv)); int n = read(sockfd,szRecv,sizeof(szRecv)); printf("%s\n",szRecv); close(sockfd); 简单的TCP客户端代码

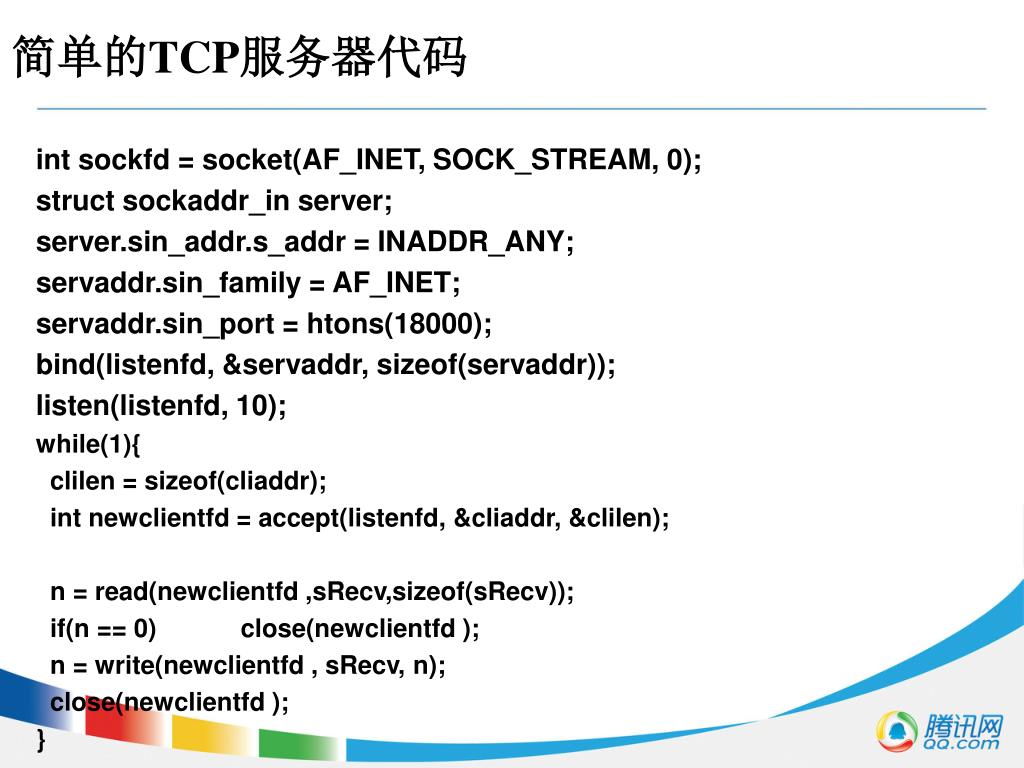

7. 简单的TCP服务器代码 int sockfd = socket(AF_INET, SOCK_STREAM, 0); struct sockaddr_in server; server.sin_addr.s_addr = INADDR_ANY; servaddr.sin_family = AF_INET; servaddr.sin_port = htons(18000); bind(listenfd, &servaddr, sizeof(servaddr)); listen(listenfd, 10); while(1){ clilen = sizeof(cliaddr); int newclientfd = accept(listenfd, &cliaddr, &clilen); n = read(newclientfd ,sRecv,sizeof(sRecv)); if(n == 0) close(newclientfd ); n = write(newclientfd , sRecv, n); close(newclientfd ); }

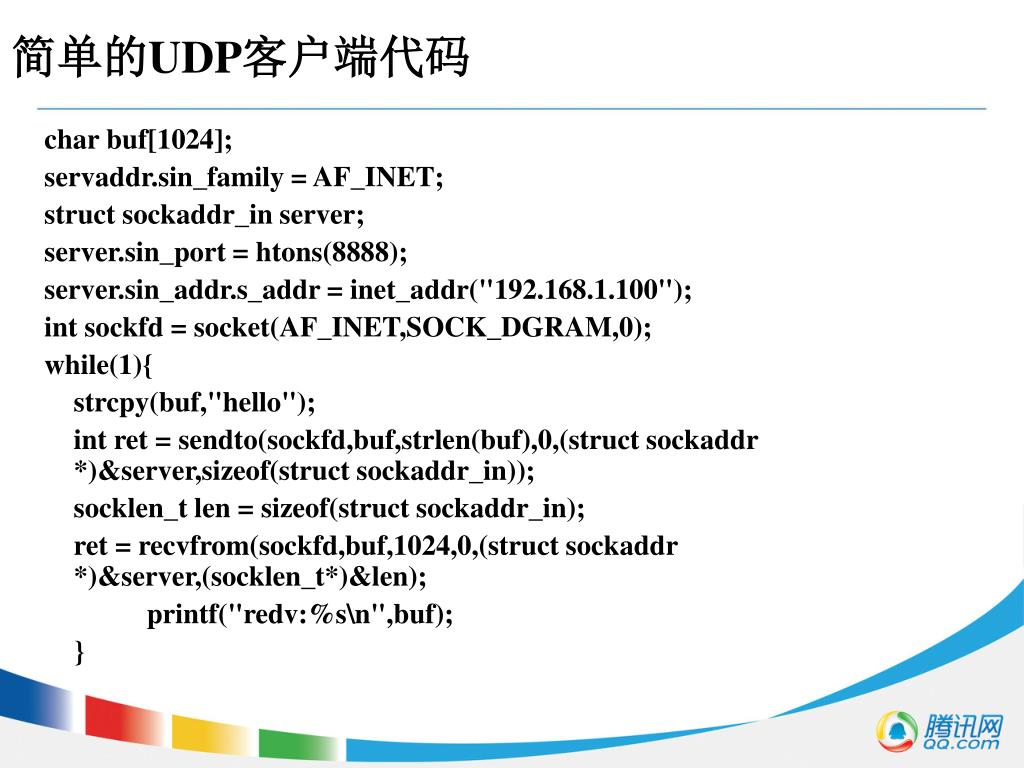

8. 简单的UDP客户端代码 char buf[1024]; servaddr.sin_family = AF_INET; struct sockaddr_in server; server.sin_port = htons(8888); server.sin_addr.s_addr = inet_addr("192.168.1.100"); int sockfd = socket(AF_INET,SOCK_DGRAM,0); while(1){ strcpy(buf,"hello"); int ret = sendto(sockfd,buf,strlen(buf),0,(struct sockaddr *)&server,sizeof(struct sockaddr_in)); socklen_t len = sizeof(struct sockaddr_in); ret = recvfrom(sockfd,buf,1024,0,(struct sockaddr *)&server,(socklen_t*)&len); printf("redv:%s\n",buf); }

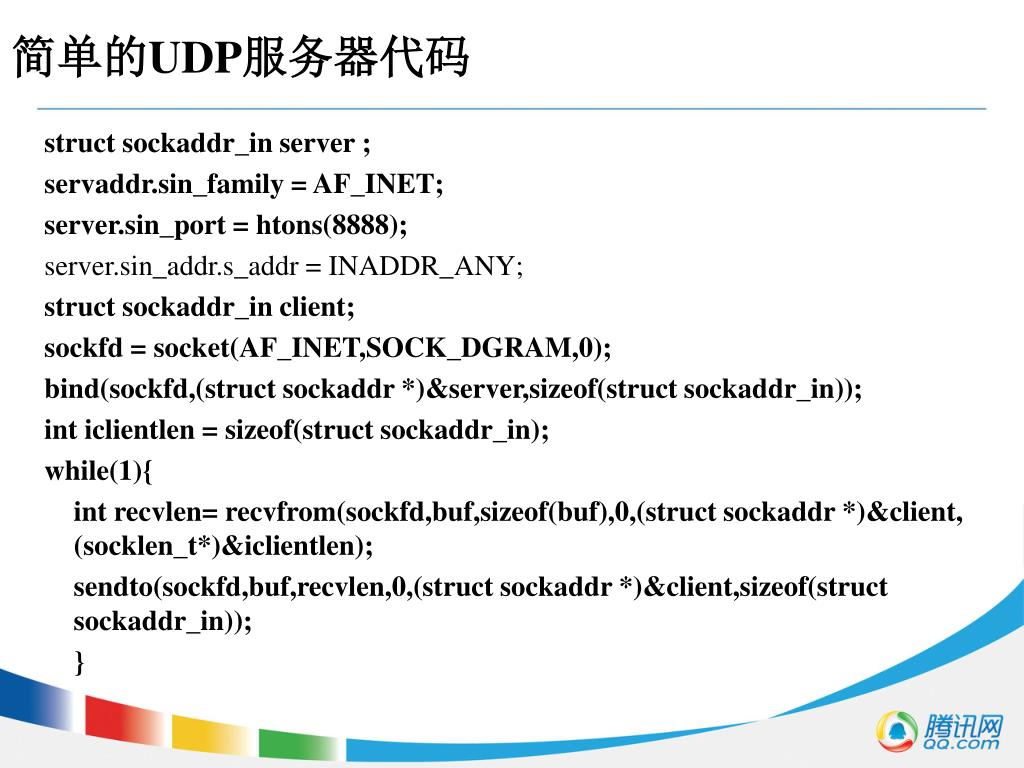

9. 简单的UDP服务器代码 struct sockaddr_in server ; servaddr.sin_family = AF_INET; server.sin_port = htons(8888); server.sin_addr.s_addr = INADDR_ANY; struct sockaddr_in client; sockfd = socket(AF_INET,SOCK_DGRAM,0); bind(sockfd,(struct sockaddr *)&server,sizeof(struct sockaddr_in)); int iclientlen = sizeof(struct sockaddr_in); while(1){ int recvlen= recvfrom(sockfd,buf,sizeof(buf),0,(struct sockaddr *)&client, (socklen_t*)&iclientlen); sendto(sockfd,buf,recvlen,0,(struct sockaddr *)&client,sizeof(struct sockaddr_in)); }

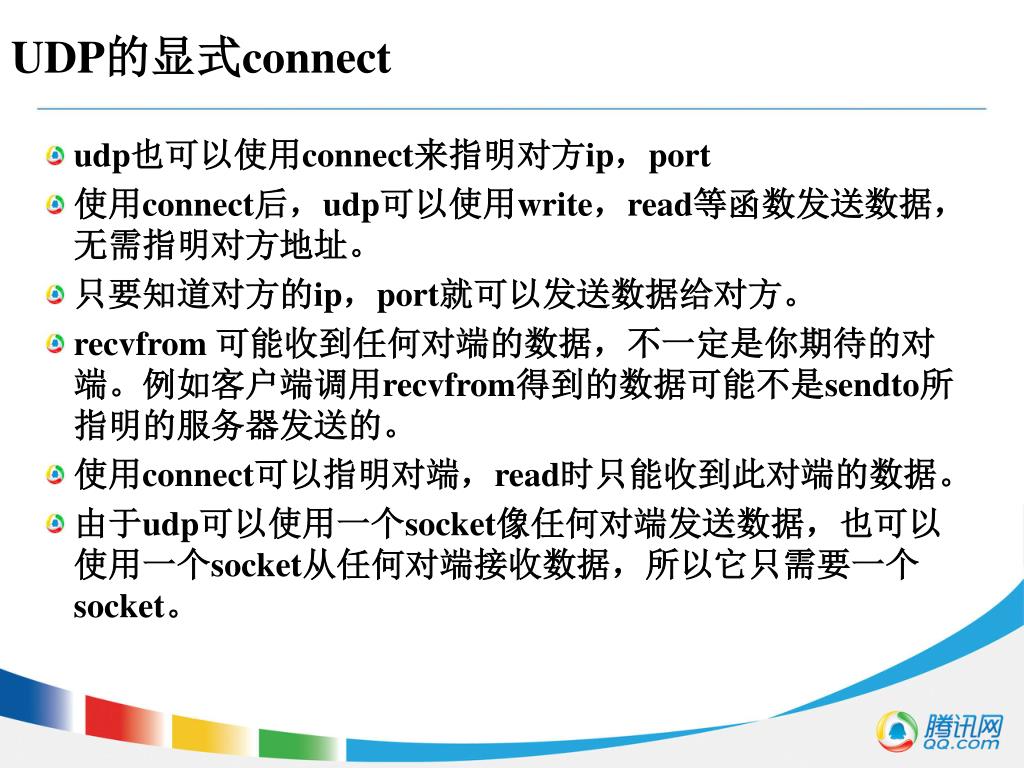

10. UDP的显式connect • udp也可以使用connect来指明对方ip，port • 使用connect后，udp可以使用write，read等函数发送数据，无需指明对方地址。 • 只要知道对方的ip，port就可以发送数据给对方。 • recvfrom 可能收到任何对端的数据，不一定是你期待的对端。例如客户端调用recvfrom得到的数据可能不是sendto所指明的服务器发送的。 • 使用connect可以指明对端，read时只能收到此对端的数据。 • 由于udp可以使用一个socket像任何对端发送数据，也可以使用一个socket从任何对端接收数据，所以它只需要一个socket。

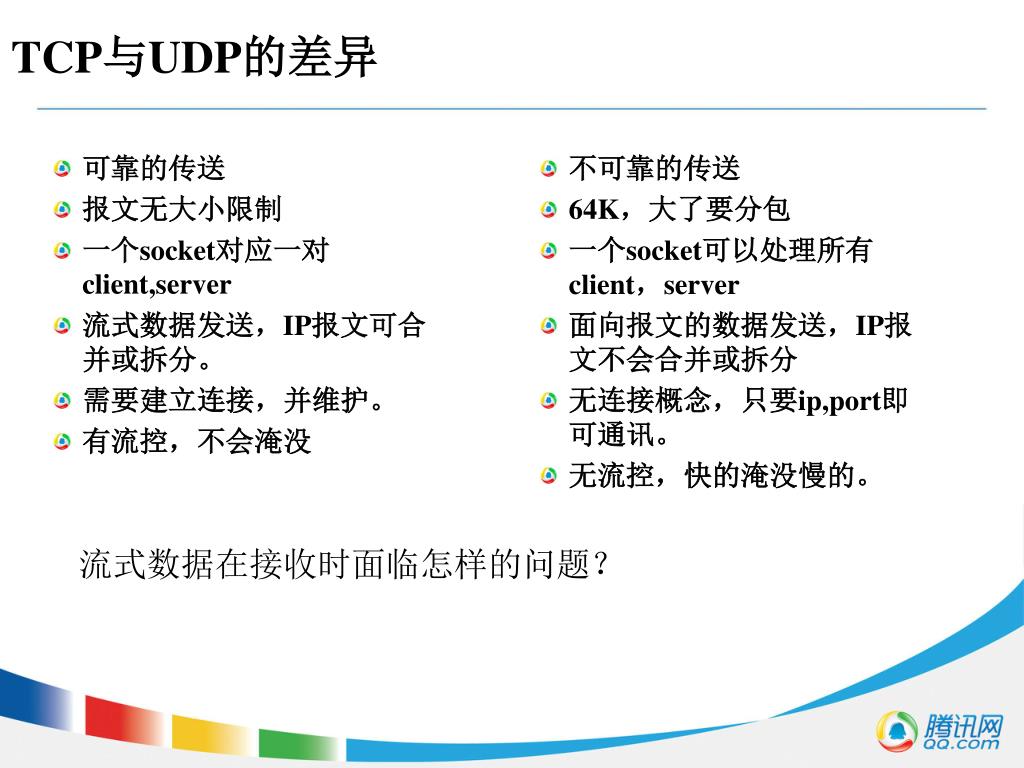

11. TCP与UDP的差异 不可靠的传送 64K，大了要分包 一个socket可以处理所有client，server 面向报文的数据发送，IP报文不会合并或拆分 无连接概念，只要ip,port即可通讯。 无流控，快的淹没慢的。 • 可靠的传送 • 报文无大小限制 • 一个socket对应一对client,server • 流式数据发送，IP报文可合并或拆分。 • 需要建立连接，并维护。 • 有流控，不会淹没 流式数据在接收时面临怎样的问题？

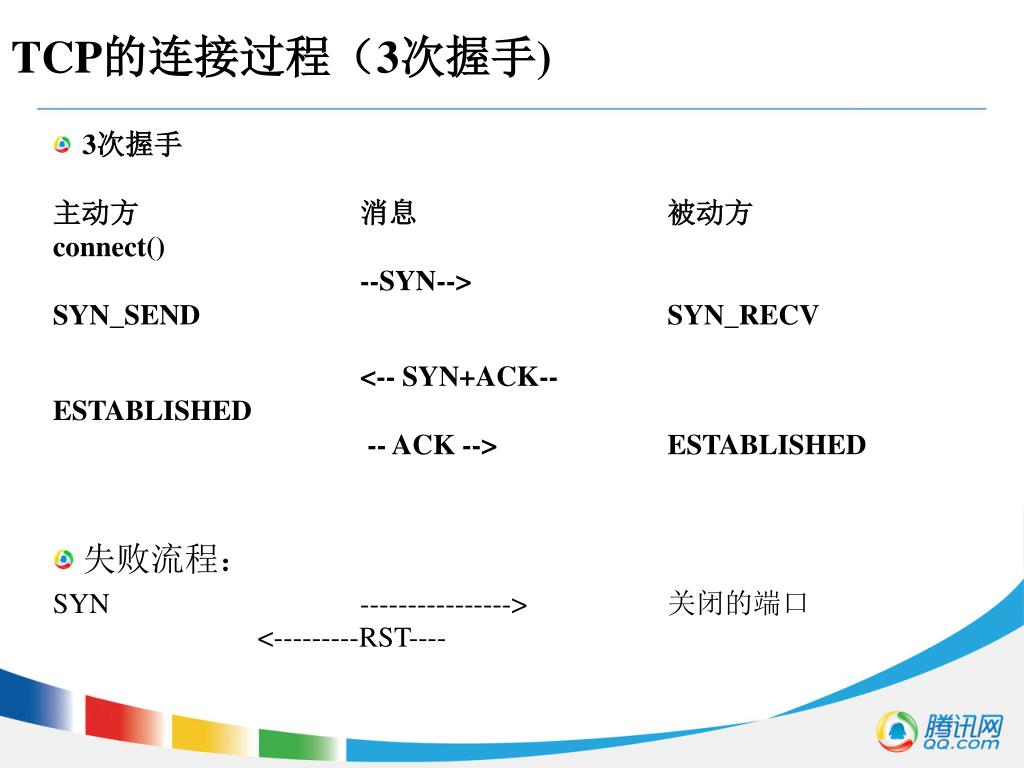

12. TCP的连接过程（3次握手) • 3次握手 主动方 消息 被动方 connect() --SYN--> SYN_SEND SYN_RECV <-- SYN+ACK-- ESTABLISHED -- ACK --> ESTABLISHED • 失败流程： SYN ----------------> 关闭的端口 <---------RST----

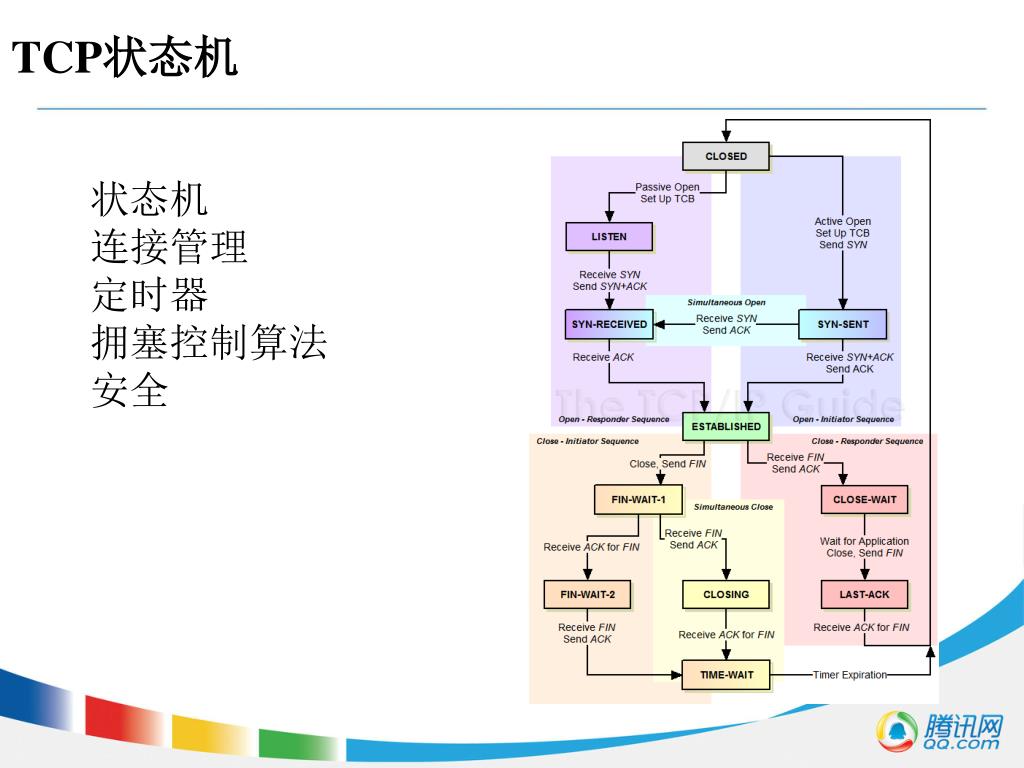

13. TCP状态机 状态机 连接管理 定时器 拥塞控制算法 安全

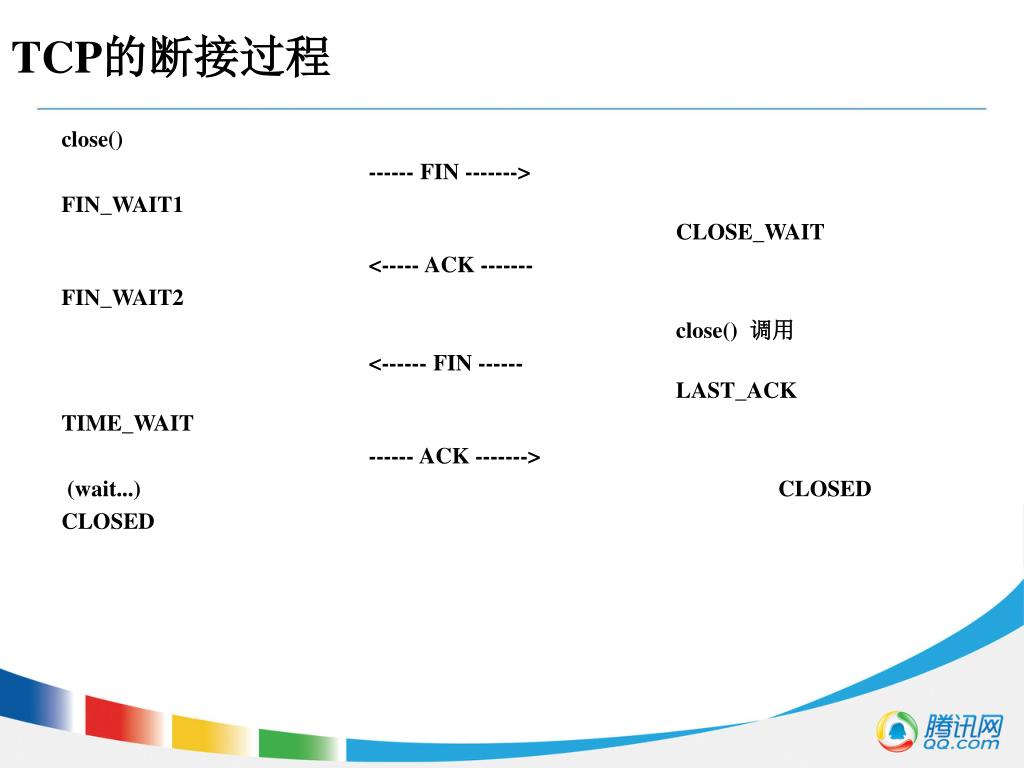

14. TCP的断接过程 close() ------ FIN -------> FIN_WAIT1 CLOSE_WAIT <----- ACK ------- FIN_WAIT2 close() 调用 <------ FIN ------ LAST_ACK TIME_WAIT ------ ACK -------> (wait...) CLOSED CLOSED

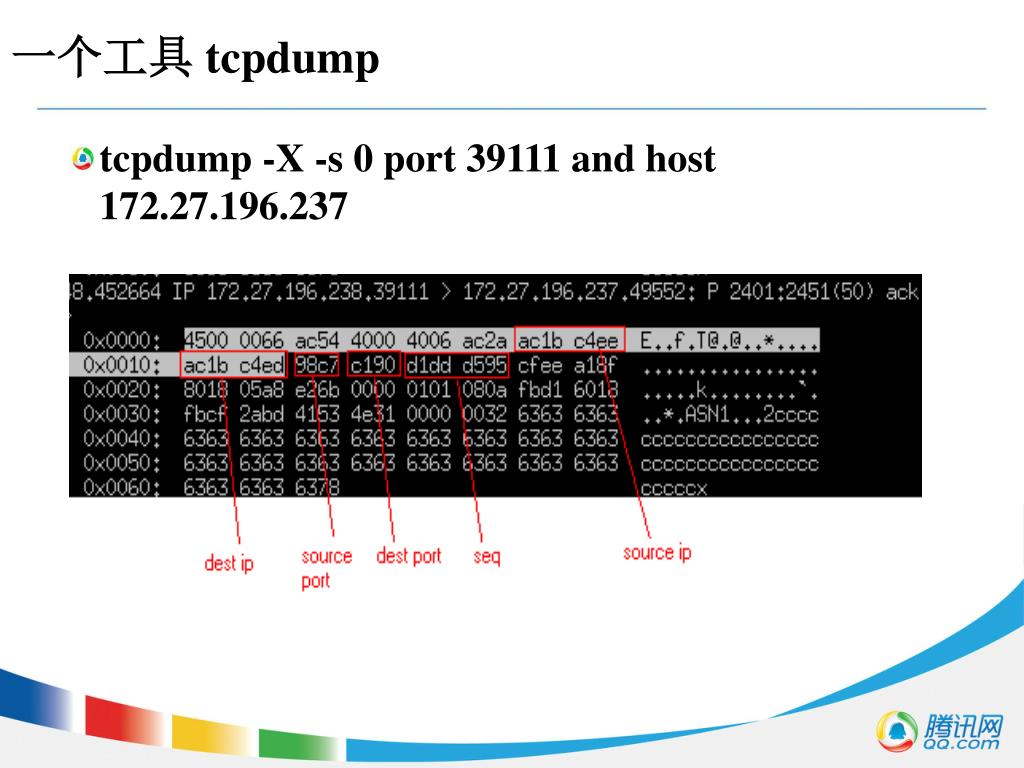

15. 一个工具 tcpdump • tcpdump -X -s 0 port 39111 and host 172.27.196.237

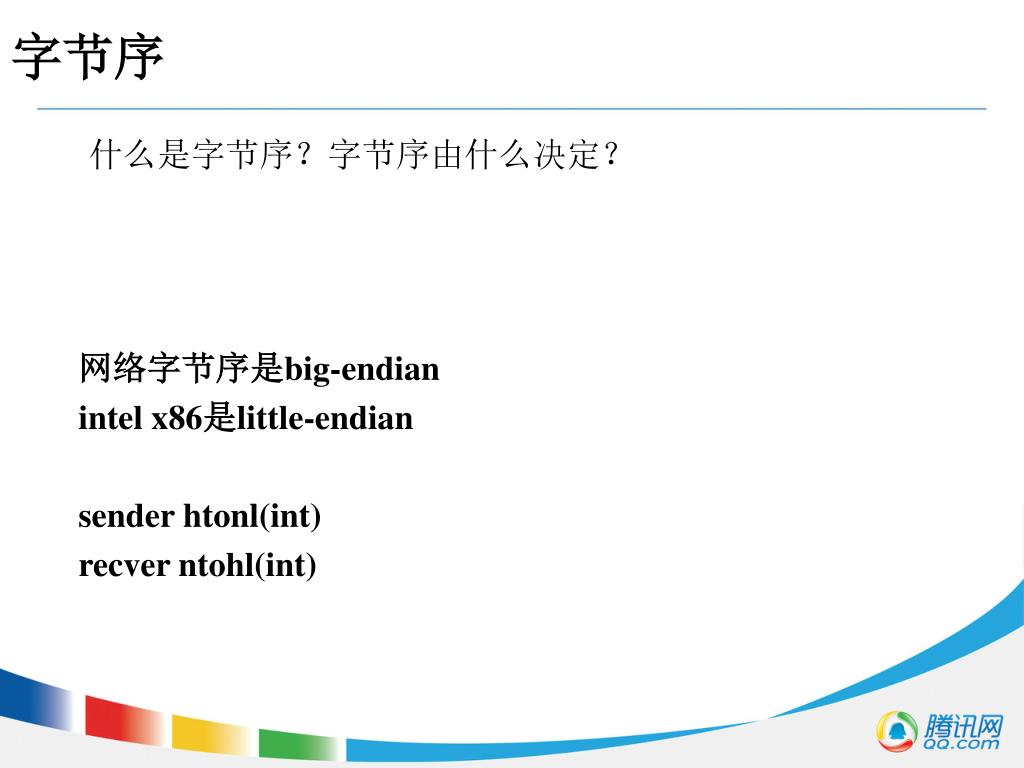

16. 字节序 什么是字节序？字节序由什么决定？ 网络字节序是big-endian intel x86是little-endian sender htonl(int) recver ntohl(int)

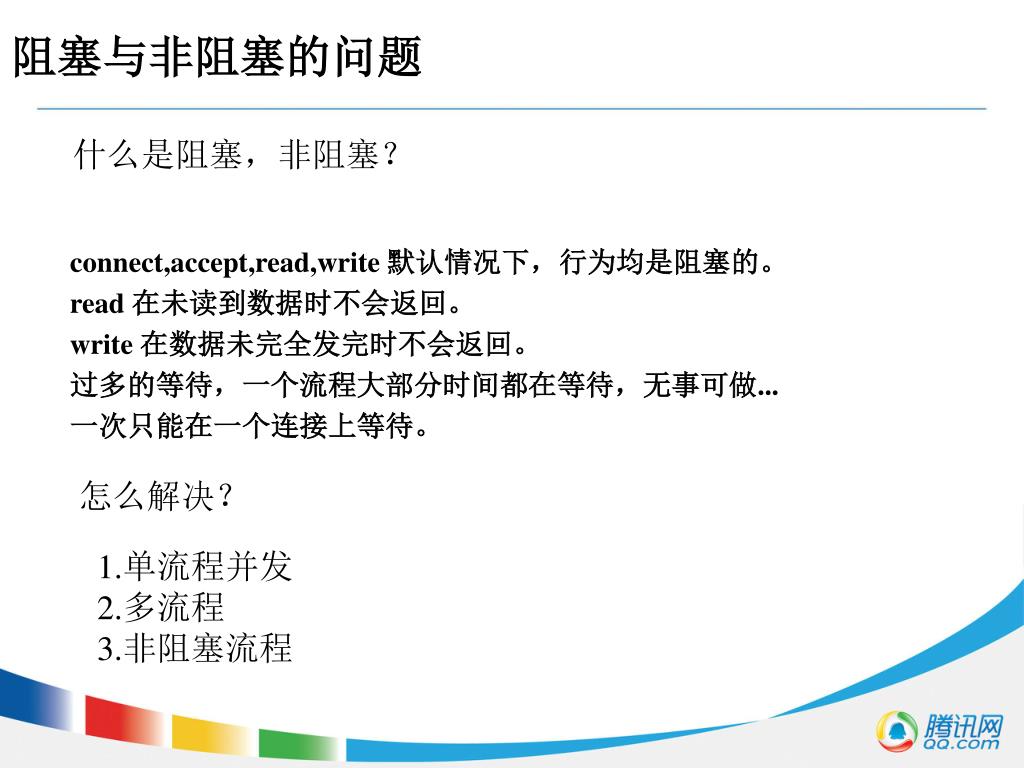

17. 阻塞与非阻塞的问题 什么是阻塞，非阻塞？ connect,accept,read,write 默认情况下，行为均是阻塞的。 read 在未读到数据时不会返回。 write 在数据未完全发完时不会返回。 过多的等待，一个流程大部分时间都在等待，无事可做... 一次只能在一个连接上等待。 怎么解决？ 1.单流程并发 2.多流程 3.非阻塞流程

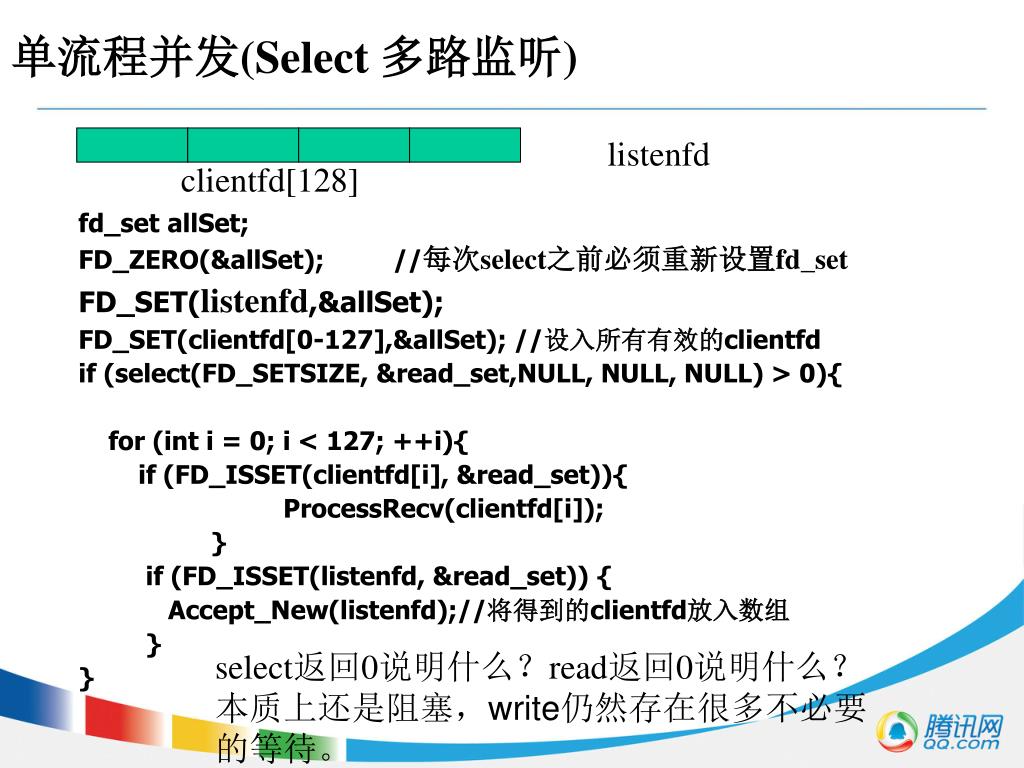

18. 单流程并发(Select 多路监听) listenfd clientfd[128] fd_set allSet; FD_ZERO(&allSet); //每次select之前必须重新设置fd_set FD_SET(listenfd,&allSet); FD_SET(clientfd[0-127],&allSet); //设入所有有效的clientfd if (select(FD_SETSIZE, &read_set,NULL, NULL, NULL) > 0){ for (int i = 0; i < 127; ++i){ if (FD_ISSET(clientfd[i], &read_set)){ ProcessRecv(clientfd[i]); } if (FD_ISSET(listenfd, &read_set)) { Accept_New(listenfd);//将得到的clientfd放入数组 } } select返回0说明什么？read返回0说明什么？ 本质上还是阻塞，write仍然存在很多不必要的等待。

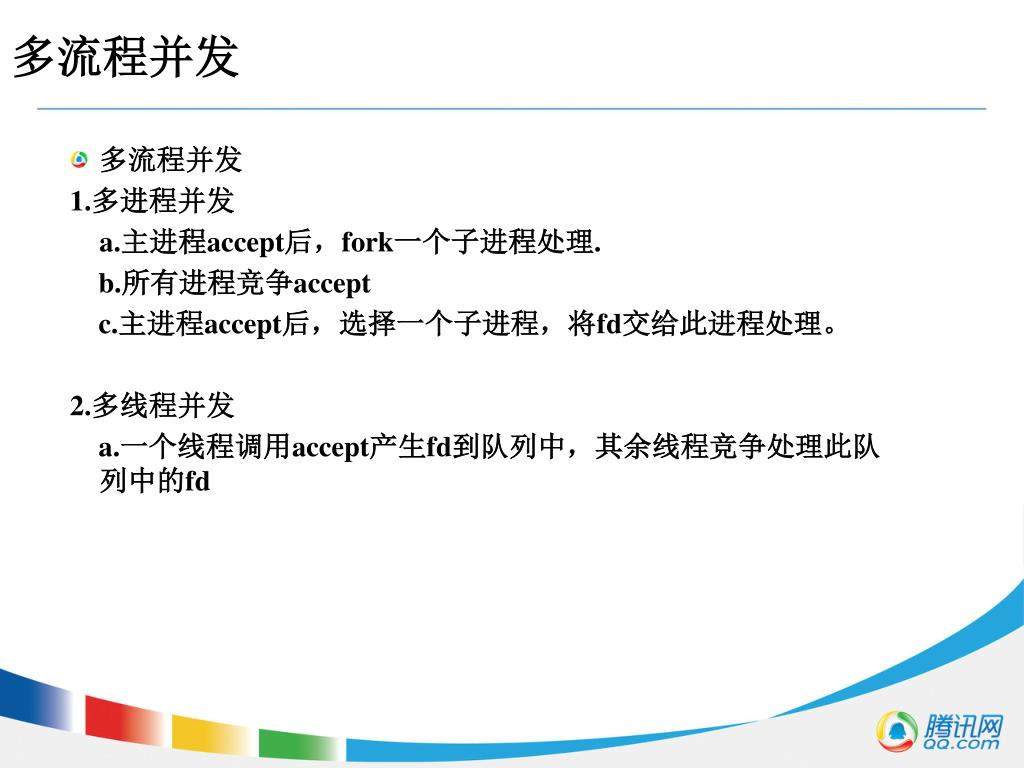

19. 多流程并发 • 多流程并发 1.多进程并发 a.主进程accept后，fork一个子进程处理. b.所有进程竞争accept c.主进程accept后，选择一个子进程，将fd交给此进程处理。 2.多线程并发 a.一个线程调用accept产生fd到队列中，其余线程竞争处理此队列中的fd

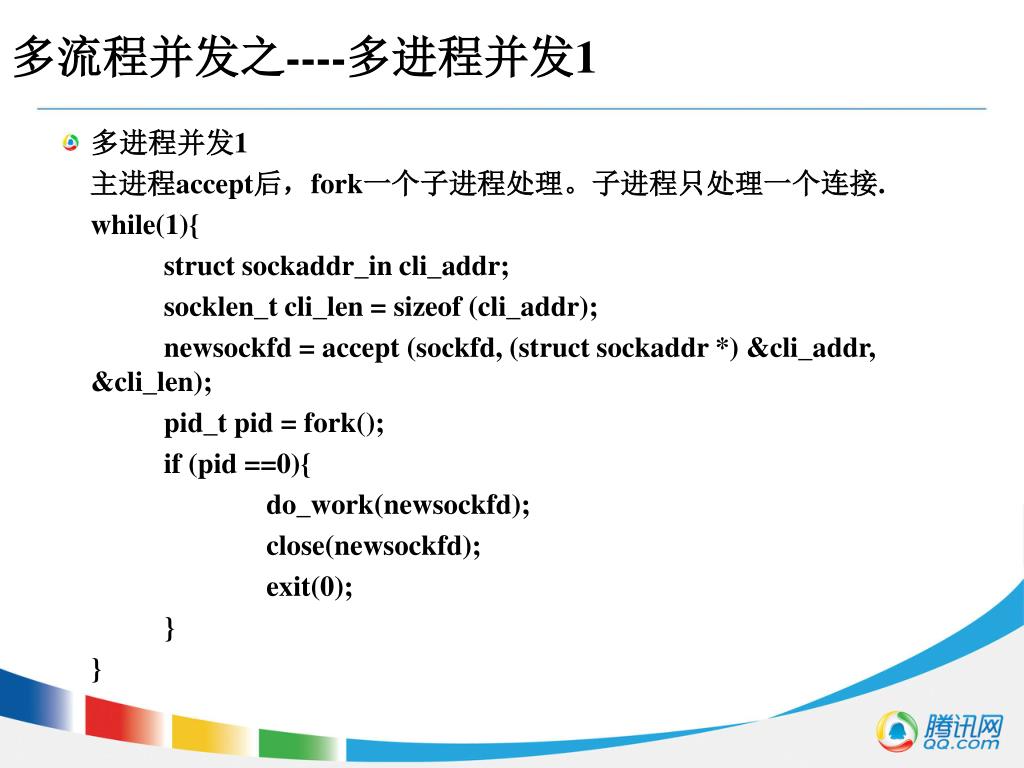

20. 多流程并发之----多进程并发1 • 多进程并发1 主进程accept后，fork一个子进程处理。子进程只处理一个连接. while(1){ struct sockaddr_in cli_addr; socklen_t cli_len = sizeof (cli_addr); newsockfd = accept (sockfd, (struct sockaddr *) &cli_addr, &cli_len); pid_t pid = fork(); if (pid ==0){ do_work(newsockfd); close(newsockfd); exit(0); } }

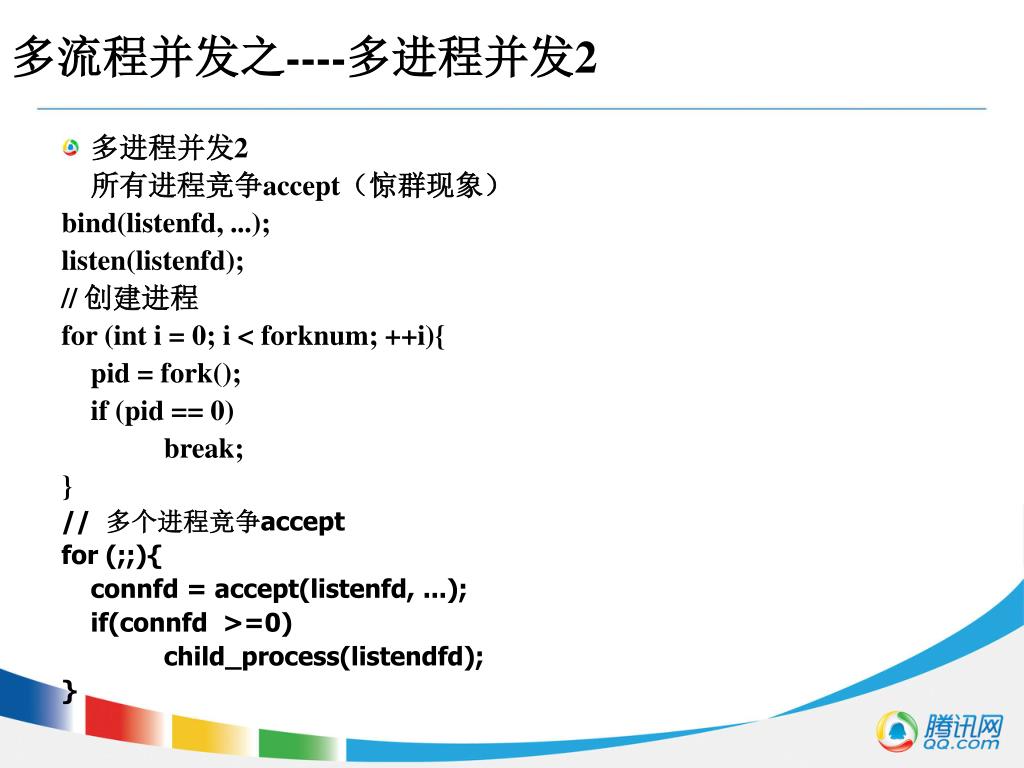

21. 多流程并发之----多进程并发2 • 多进程并发2 所有进程竞争accept（惊群现象） bind(listenfd, ...); listen(listenfd); // 创建进程 for (int i = 0; i < forknum; ++i){ pid = fork(); if (pid == 0) break; } // 多个进程竞争accept for (;;){ connfd = accept(listenfd, ...); if(connfd >=0) child_process(listendfd); }

22. 多流程并发之----多进程并发3 • 多进程并发2 选择一个子进程，将fd交给此进程处理 for (;;){ connfd = accept(listenfd, ...); for (i = 0; i < childnum; ++i){ if (child[i].status == 0) // 这个子进程不忙，通过管道传送fd，将任务发给它 write(child[i].pipefd, &connfd,sizeof(connfd)); break; } } 没有竞争，没有惊群，但需要维护复杂的进程状态。

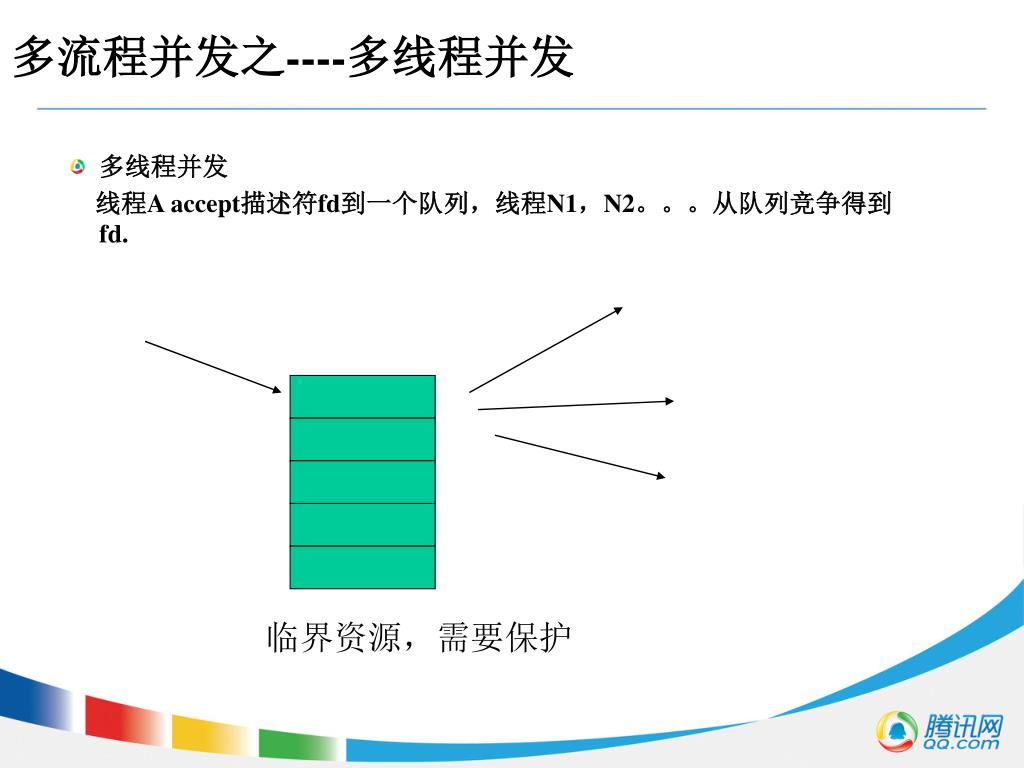

23. 多流程并发之----多线程并发 • 多线程并发 线程A accept描述符fd到一个队列，线程N1，N2。。。从队列竞争得到fd. 临界资源，需要保护

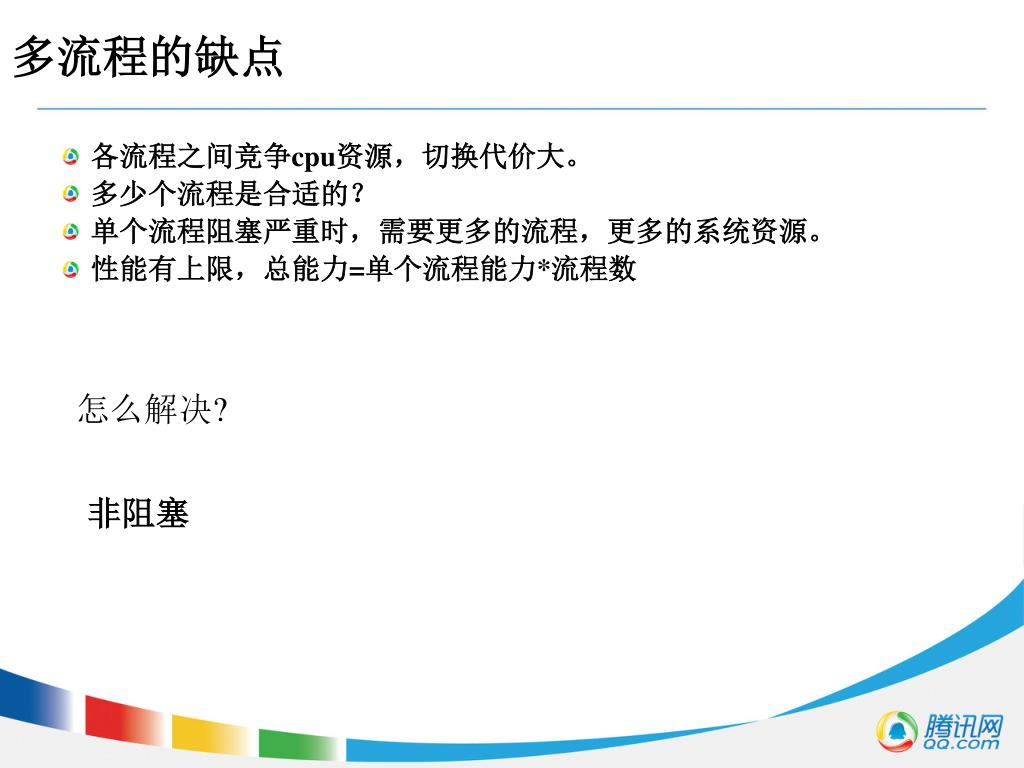

24. 多流程的缺点 • 各流程之间竞争cpu资源，切换代价大。 • 多少个流程是合适的？ • 单个流程阻塞严重时，需要更多的流程，更多的系统资源。 • 性能有上限，总能力=单个流程能力*流程数 怎么解决? 非阻塞

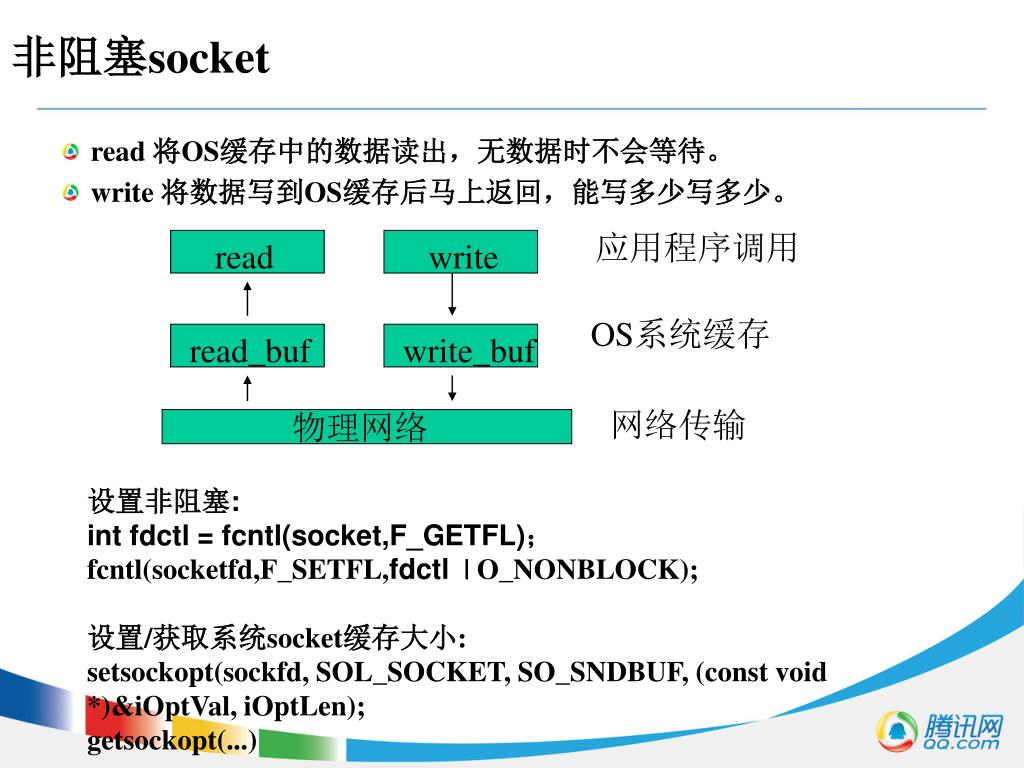

25. 非阻塞socket • read 将OS缓存中的数据读出，无数据时不会等待。 • write 将数据写到OS缓存后马上返回，能写多少写多少。 应用程序调用 read write OS系统缓存 read_buf write_buf 网络传输 物理网络 设置非阻塞: int fdctl = fcntl(socket,F_GETFL)； fcntl(socketfd,F_SETFL,fdctl | O_NONBLOCK); 设置/获取系统socket缓存大小: setsockopt(sockfd, SOL_SOCKET, SO_SNDBUF, (const void *)&iOptVal, iOptLen); getsockopt(...)

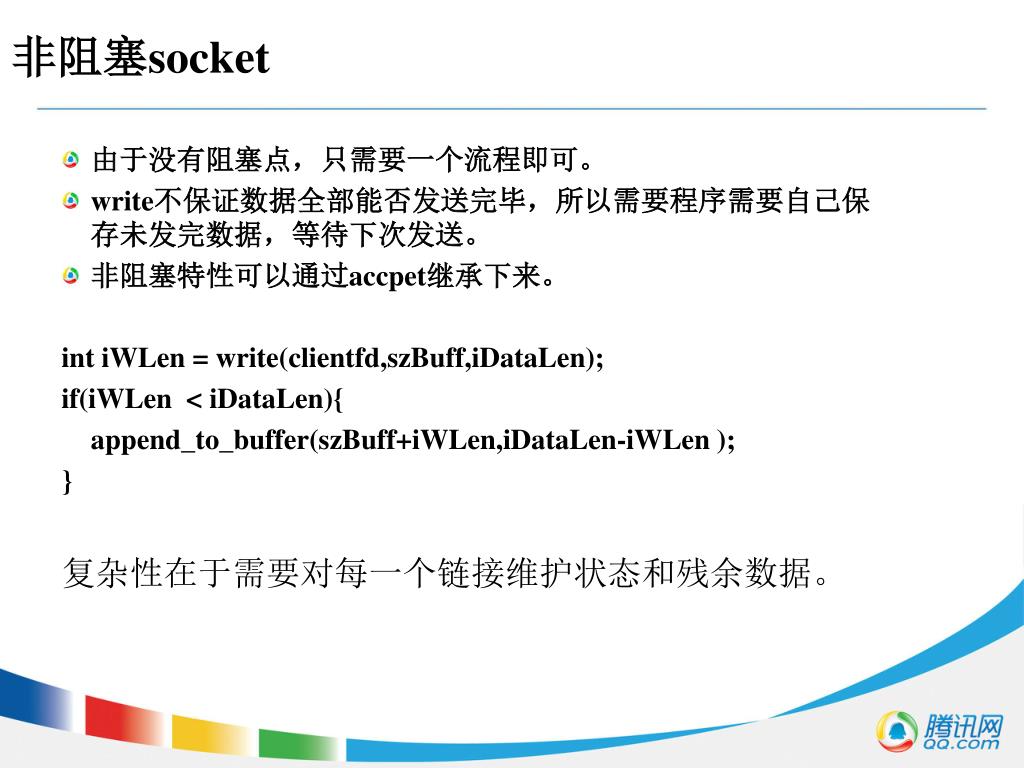

26. 非阻塞socket • 由于没有阻塞点，只需要一个流程即可。 • write不保证数据全部能否发送完毕，所以需要程序需要自己保存未发完数据，等待下次发送。 • 非阻塞特性可以通过accpet继承下来。 int iWLen = write(clientfd,szBuff,iDataLen); if(iWLen < iDataLen){ append_to_buffer(szBuff+iWLen,iDataLen-iWLen ); } 复杂性在于需要对每一个链接维护状态和残余数据。

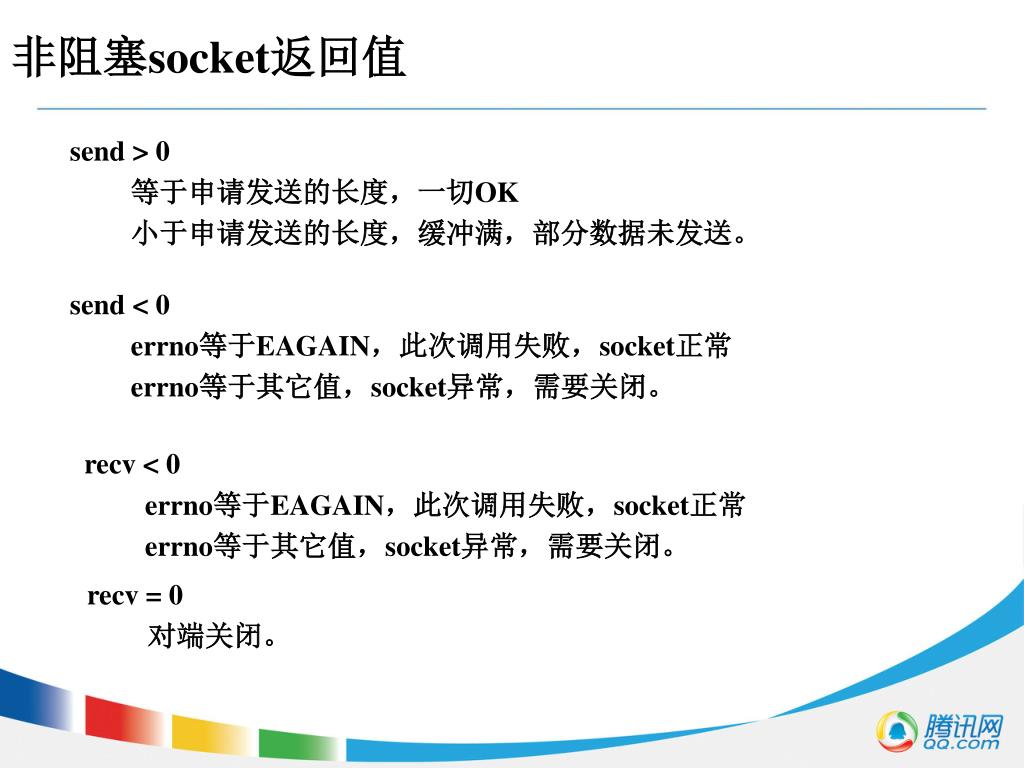

27. 非阻塞socket返回值 send > 0 等于申请发送的长度，一切OK 小于申请发送的长度，缓冲满，部分数据未发送。 send < 0 errno等于EAGAIN，此次调用失败，socket正常 errno等于其它值，socket异常，需要关闭。 recv < 0 errno等于EAGAIN，此次调用失败，socket正常 errno等于其它值，socket异常，需要关闭。 recv=0 对端关闭。

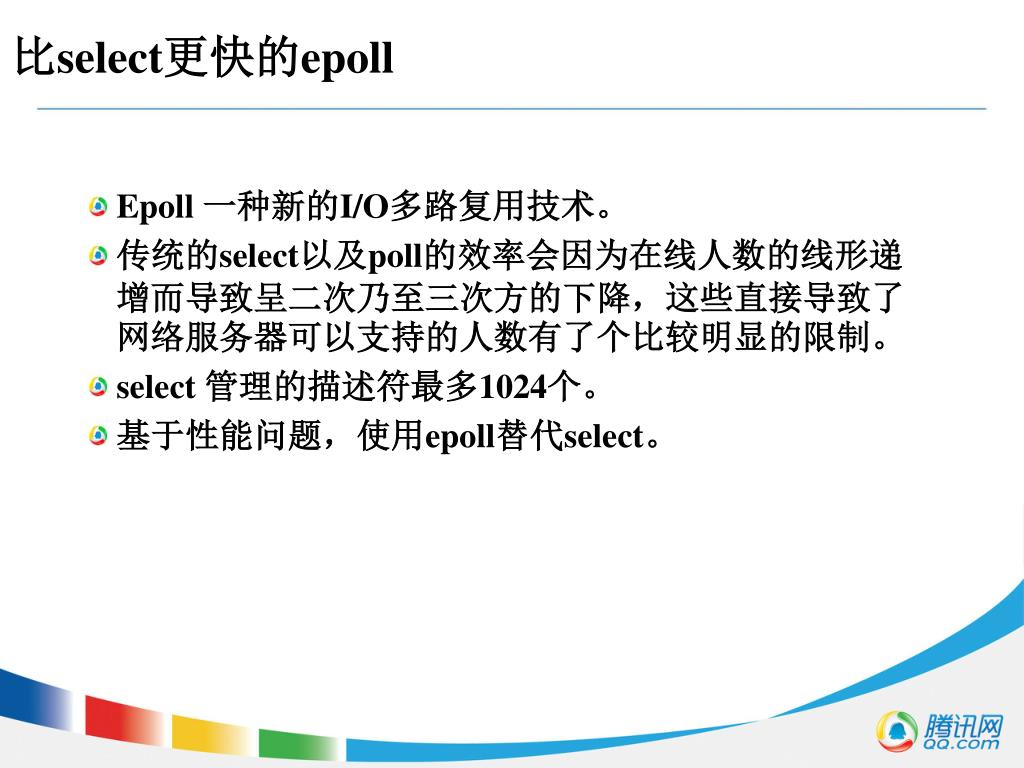

28. 比select更快的epoll • Epoll 一种新的I/O多路复用技术。 • 传统的select以及poll的效率会因为在线人数的线形递增而导致呈二次乃至三次方的下降，这些直接导致了网络服务器可以支持的人数有了个比较明显的限制。 • select 管理的描述符最多1024个。 • 基于性能问题，使用epoll替代select。

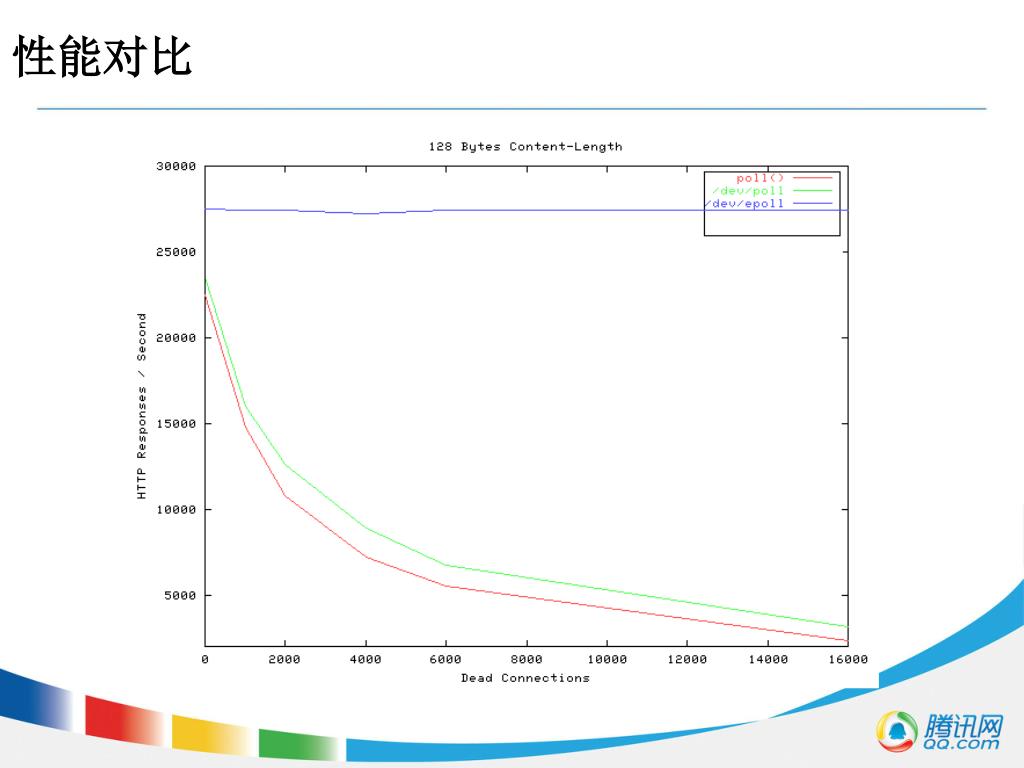

29. 性能对比

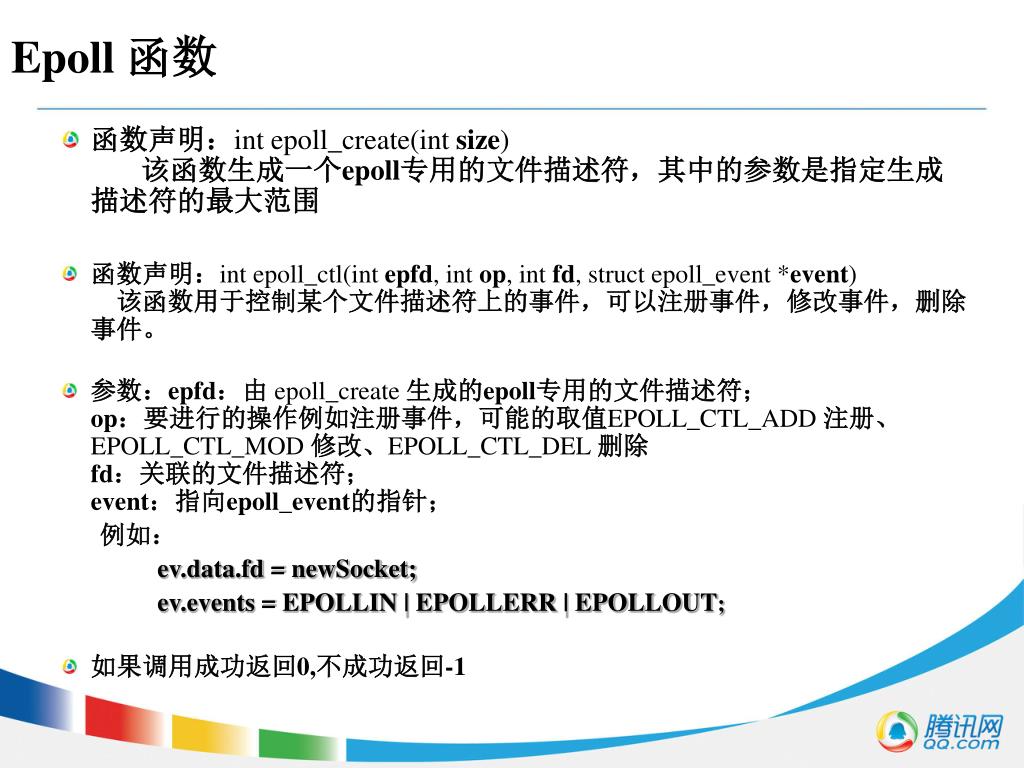

30. Epoll 函数 • 函数声明：int epoll_create(int size)该函数生成一个epoll专用的文件描述符，其中的参数是指定生成描述符的最大范围 • 函数声明：int epoll_ctl(int epfd, int op, int fd, struct epoll_event *event)该函数用于控制某个文件描述符上的事件，可以注册事件，修改事件，删除事件。 • 参数：epfd：由epoll_create生成的epoll专用的文件描述符；op：要进行的操作例如注册事件，可能的取值EPOLL_CTL_ADD注册、EPOLL_CTL_MOD修改、EPOLL_CTL_DEL删除fd：关联的文件描述符；event：指向epoll_event的指针； 例如： ev.data.fd = newSocket; ev.events = EPOLLIN | EPOLLERR | EPOLLOUT; • 如果调用成功返回0,不成功返回-1

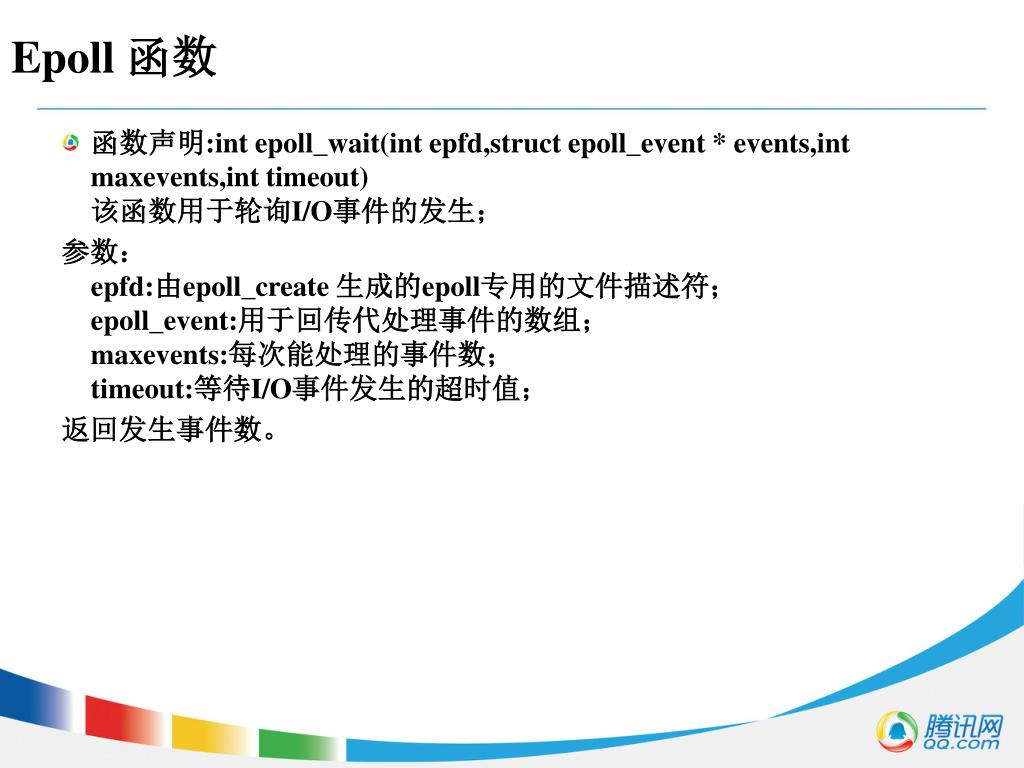

31. Epoll 函数 • 函数声明:int epoll_wait(int epfd,struct epoll_event * events,int maxevents,int timeout)该函数用于轮询I/O事件的发生； 参数：epfd:由epoll_create 生成的epoll专用的文件描述符；epoll_event:用于回传代处理事件的数组；maxevents:每次能处理的事件数；timeout:等待I/O事件发生的超时值； 返回发生事件数。

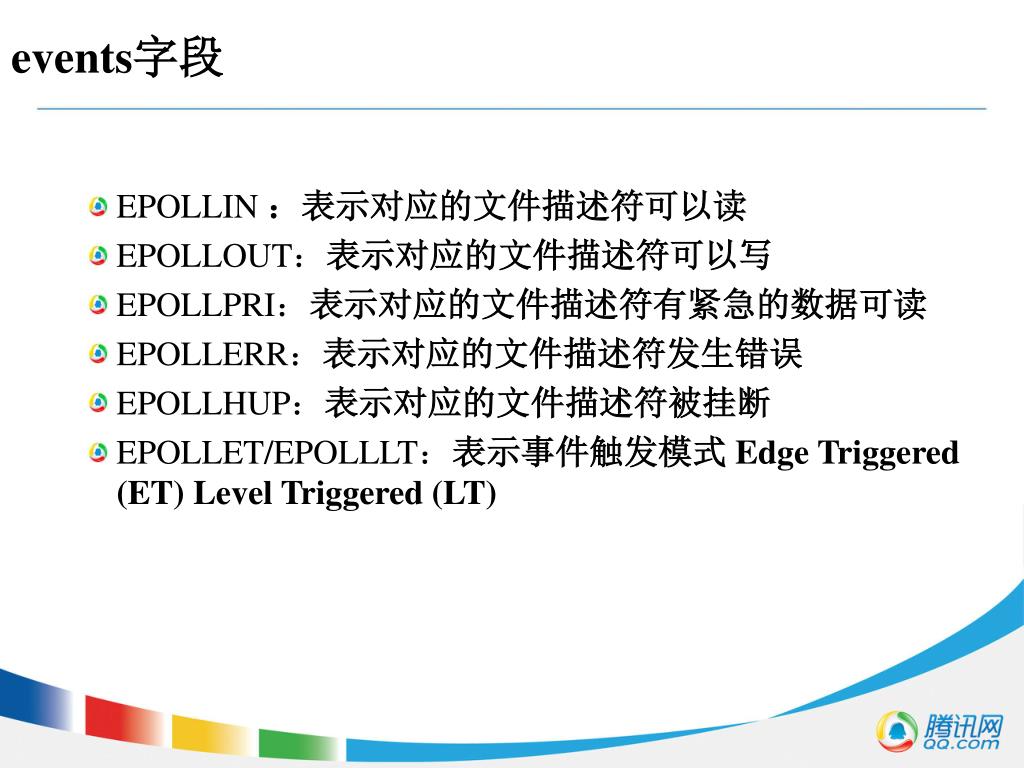

32. events字段 • EPOLLIN：表示对应的文件描述符可以读 • EPOLLOUT：表示对应的文件描述符可以写 • EPOLLPRI：表示对应的文件描述符有紧急的数据可读 • EPOLLERR：表示对应的文件描述符发生错误 • EPOLLHUP：表示对应的文件描述符被挂断 • EPOLLET/EPOLLLT：表示事件触发模式 Edge Triggered (ET) Level Triggered (LT)

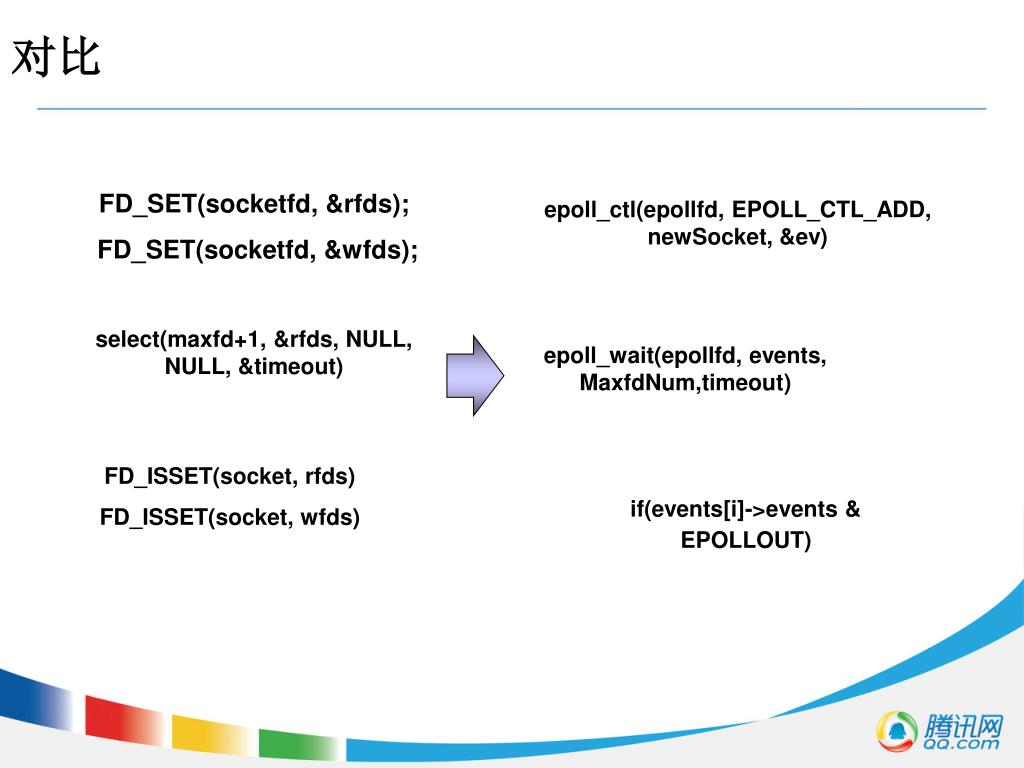

33. 对比 FD_SET(socketfd, &rfds); FD_SET(socketfd, &wfds); epoll_ctl(epollfd, EPOLL_CTL_ADD, newSocket, &ev) select(maxfd+1, &rfds, NULL, NULL, &timeout) epoll_wait(epollfd, events, MaxfdNum,timeout) FD_ISSET(socket, rfds) FD_ISSET(socket, wfds) if(events[i]->events &EPOLLOUT)

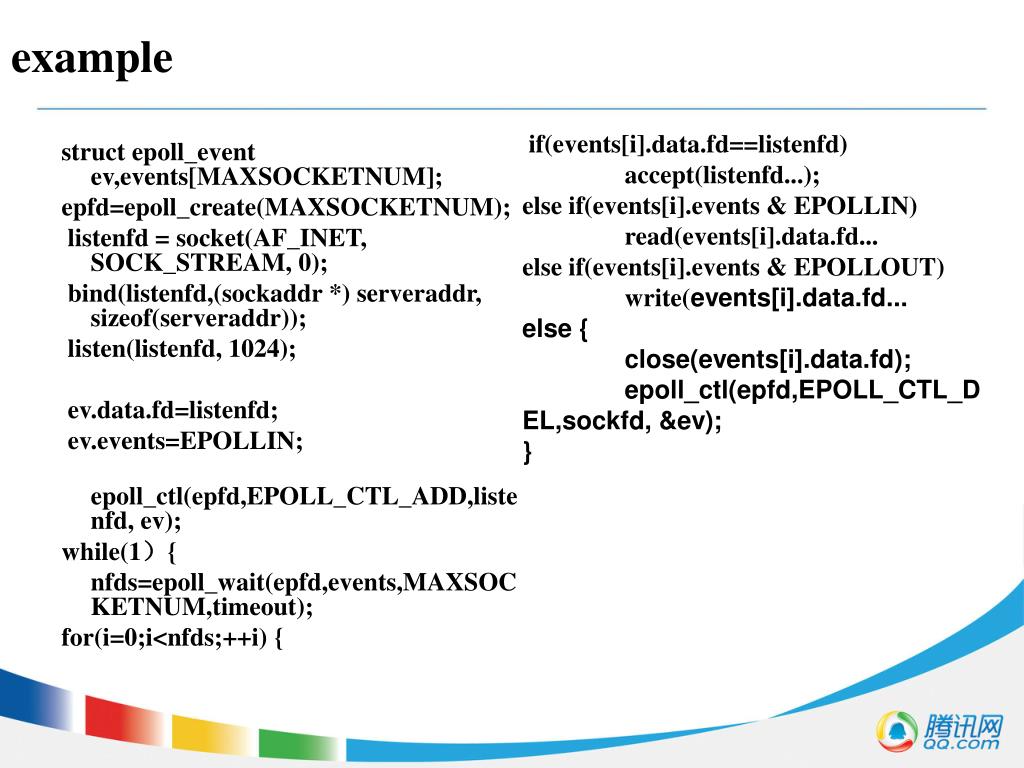

34. example if(events[i].data.fd==listenfd) accept(listenfd...); else if(events[i].events & EPOLLIN) read(events[i].data.fd... else if(events[i].events & EPOLLOUT) write(events[i].data.fd... else { close(events[i].data.fd); epoll_ctl(epfd,EPOLL_CTL_DEL,sockfd, &ev); } struct epoll_event ev,events[MAXSOCKETNUM]; epfd=epoll_create(MAXSOCKETNUM); listenfd = socket(AF_INET, SOCK_STREAM, 0); bind(listenfd,(sockaddr *) serveraddr, sizeof(serveraddr)); listen(listenfd, 1024); ev.data.fd=listenfd; ev.events=EPOLLIN; epoll_ctl(epfd,EPOLL_CTL_ADD,listenfd, ev); while(1）{ nfds=epoll_wait(epfd,events,MAXSOCKETNUM,timeout); for(i=0;i<nfds;++i) {

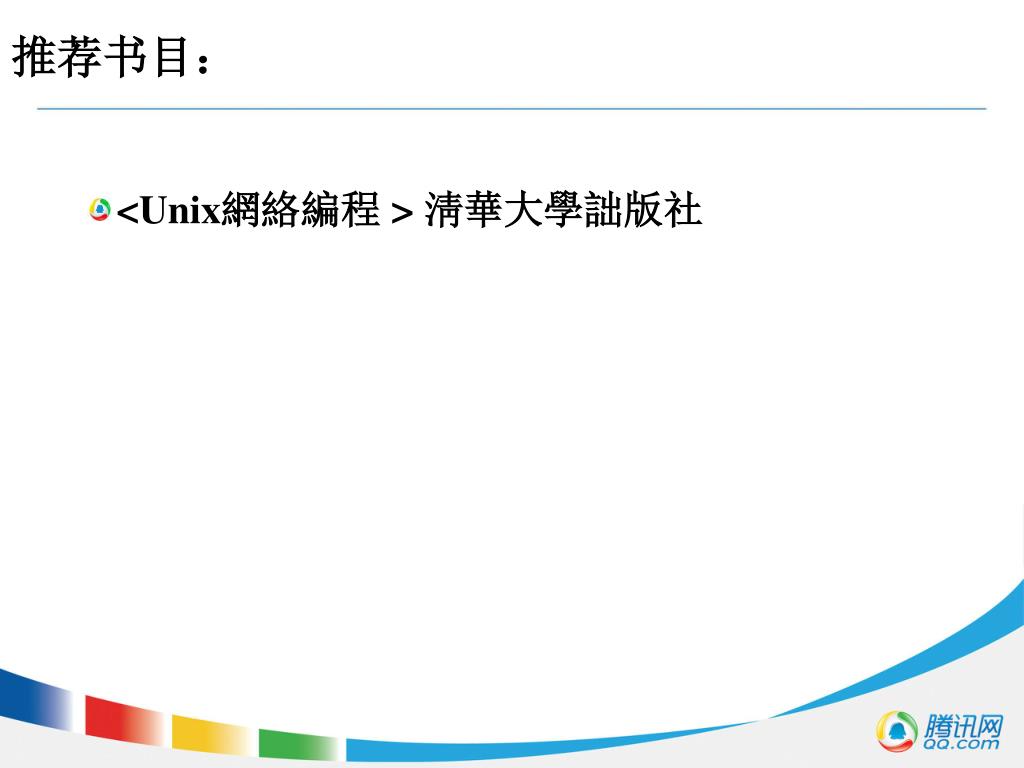

35. 推荐书目： • <Unix網絡編程 > 淸華大學詘版社

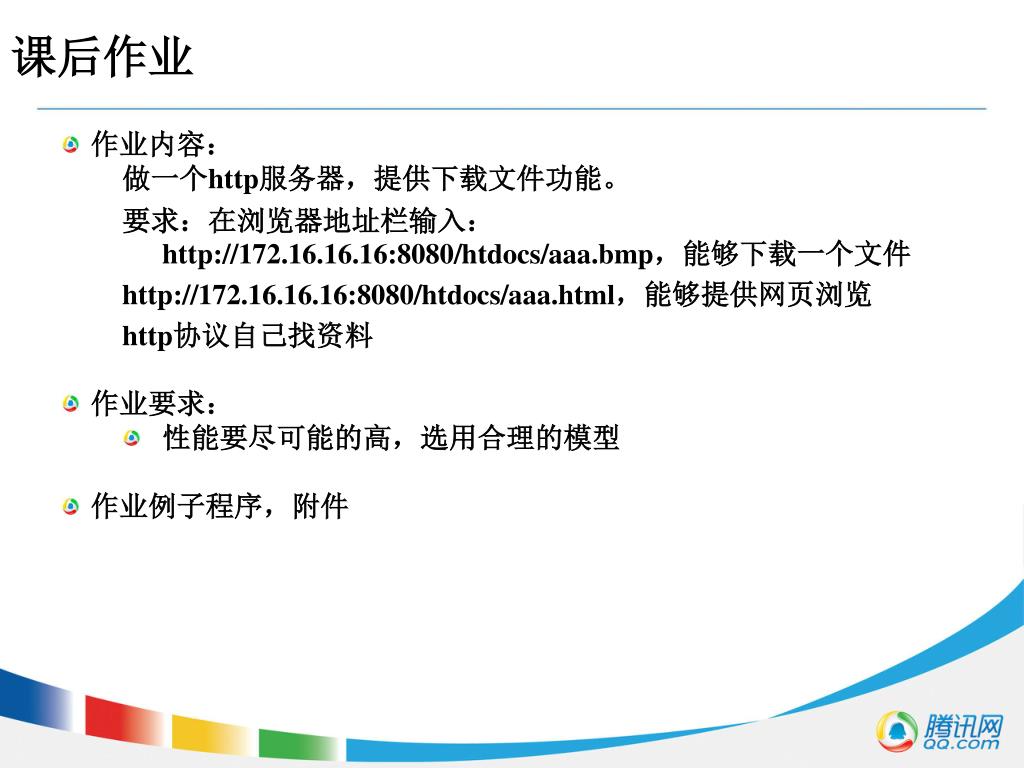

36. 课后作业 • 作业内容： 做一个http服务器，提供下载文件功能。 要求：在浏览器地址栏输入：http://172.16.16.16:8080/htdocs/aaa.bmp，能够下载一个文件 http://172.16.16.16:8080/htdocs/aaa.html，能够提供网页浏览 http协议自己找资料 • 作业要求： • 性能要尽可能的高，选用合理的模型 • 作业例子程序，附件

37. 谢谢！
