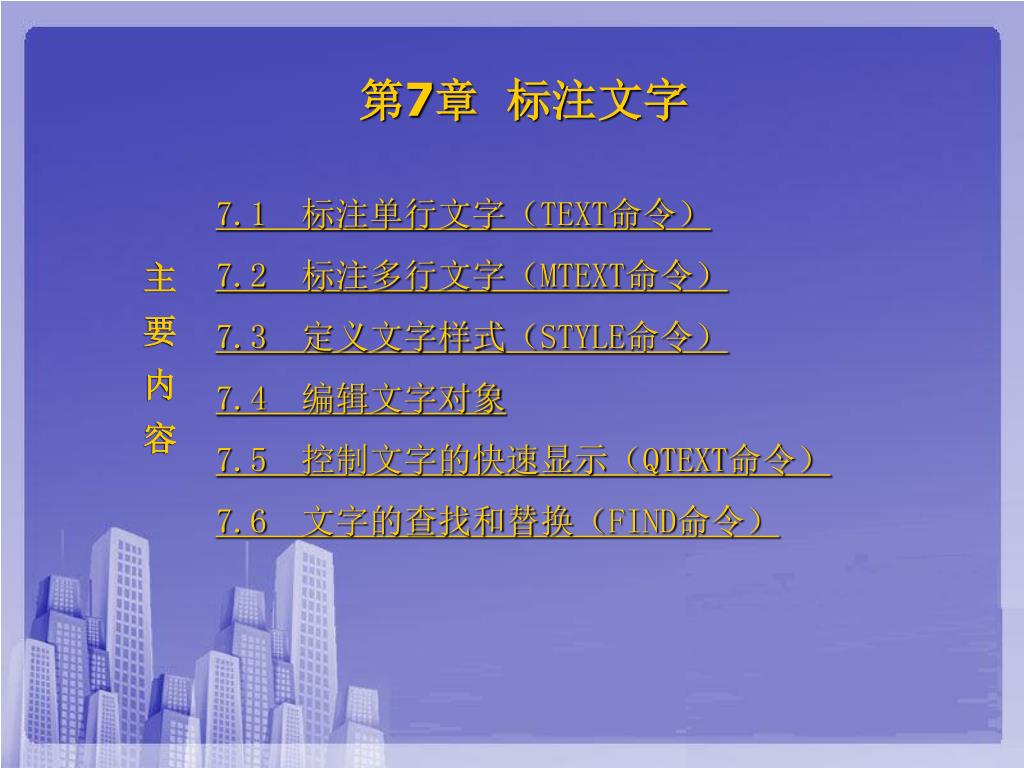

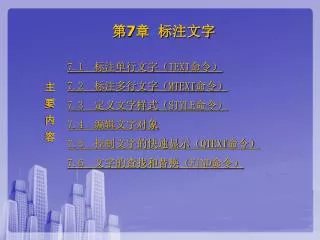

  1. 7.1 标注单行文字（TEXT命令） 7.2 标注多行文字（MTEXT命令） 7.3 定义文字样式（STYLE命令） 7.4 编辑文字对象 7.5 控制文字的快速显示（QTEXT命令） 7.6 文字的查找和替换（FIND命令） 第7章 标注文字 主 要 内 容

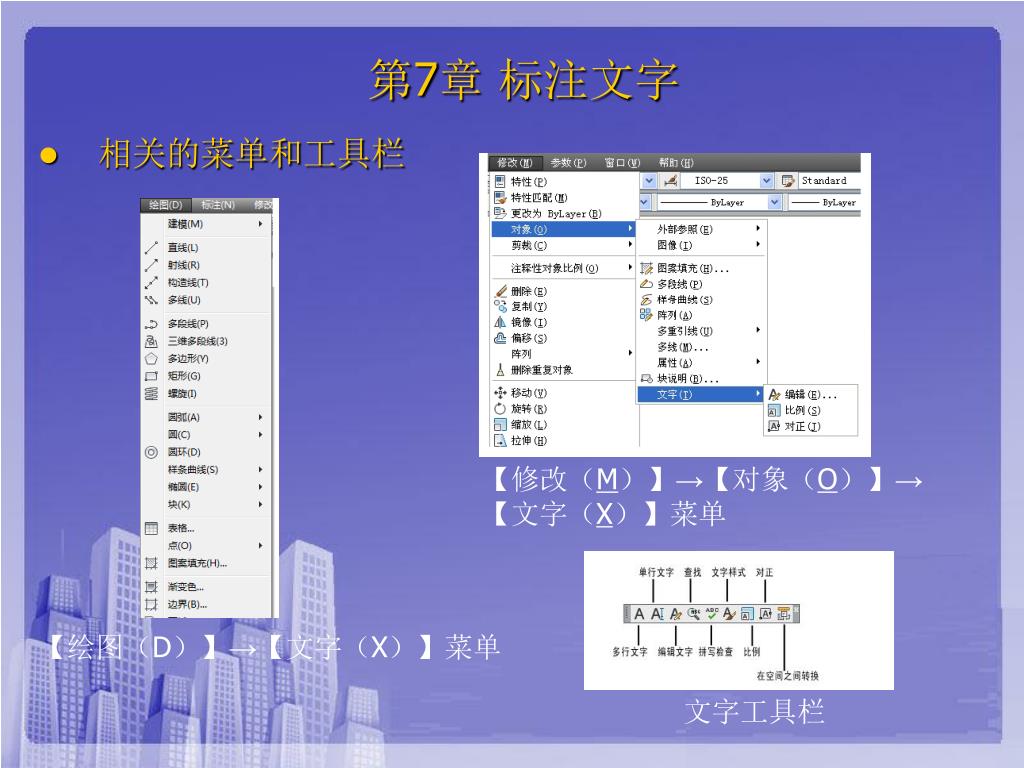

  2. 相关的菜单和工具栏 第7章 标注文字 【修改（M）】→【对象（O）】→【文字（X）】菜单 【绘图（D）】→【文字（X）】菜单 文字工具栏

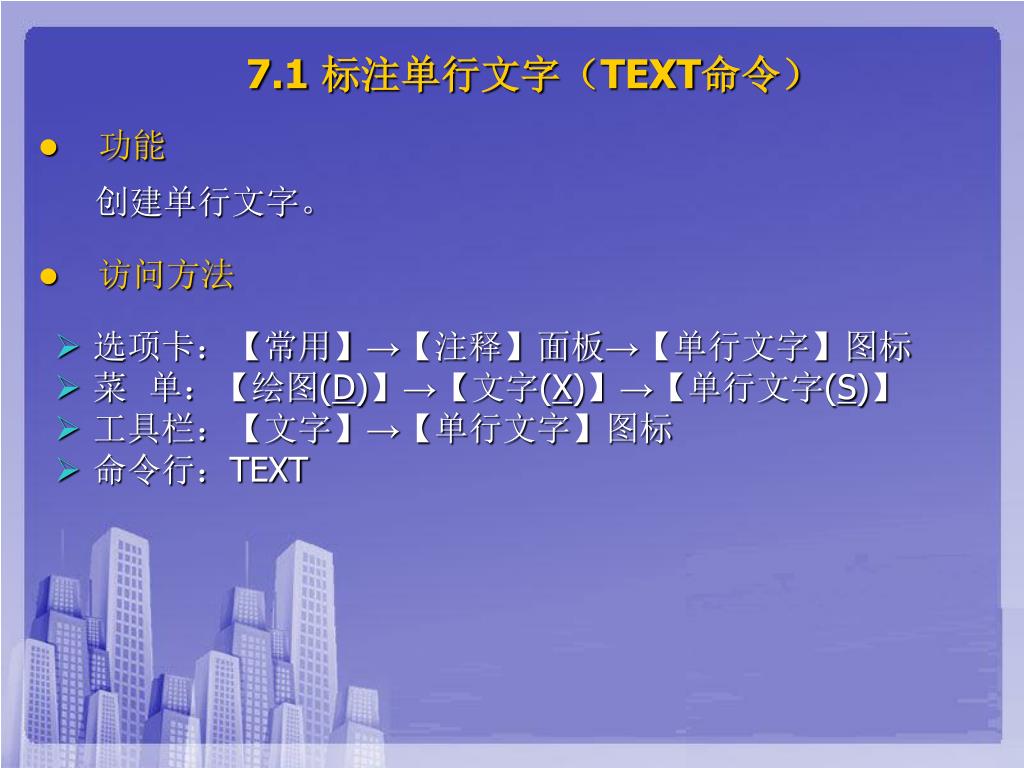

  3. 7.1 标注单行文字（TEXT命令） • 功能 创建单行文字。 • 访问方法 • 选项卡：【常用】→【注释】面板→【单行文字】图标 • 菜 单：【绘图(D)】→【文字(X)】→【单行文字(S)】 • 工具栏：【文字】→【单行文字】图标 • 命令行：TEXT

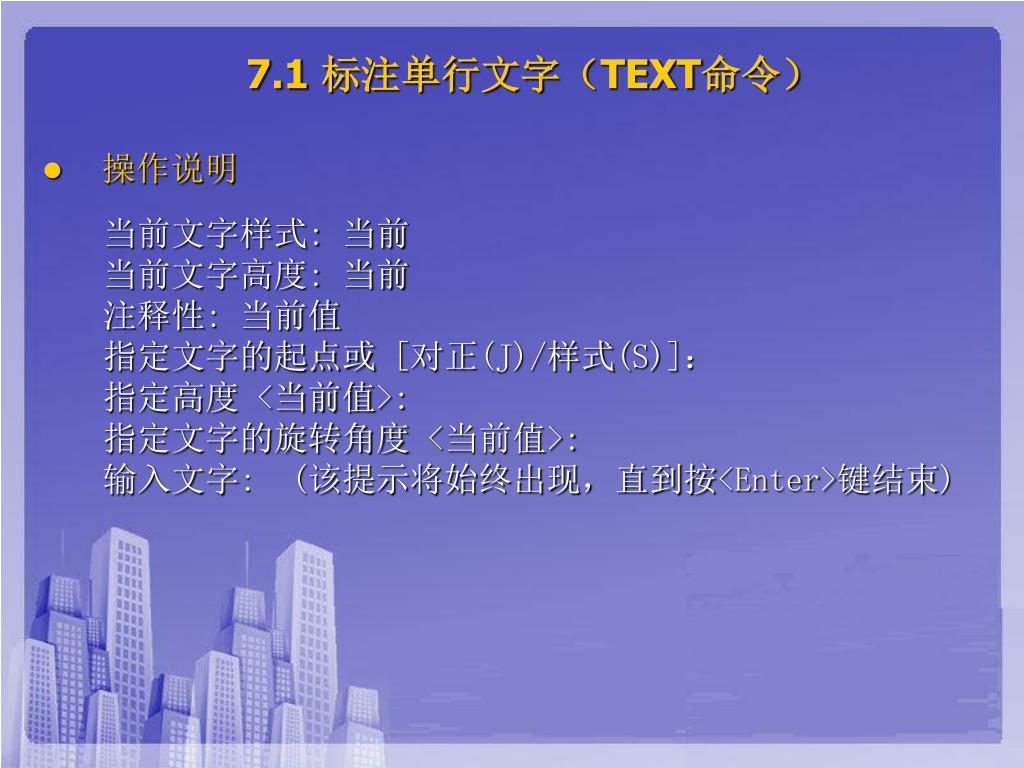

  4. 7.1 标注单行文字（TEXT命令） • 操作说明 当前文字样式: 当前 当前文字高度: 当前 注释性: 当前值 指定文字的起点或 [对正(J)/样式(S)]： 指定高度 <当前值>: 指定文字的旋转角度 <当前值>: 输入文字: (该提示将始终出现，直到按<Enter>键结束)

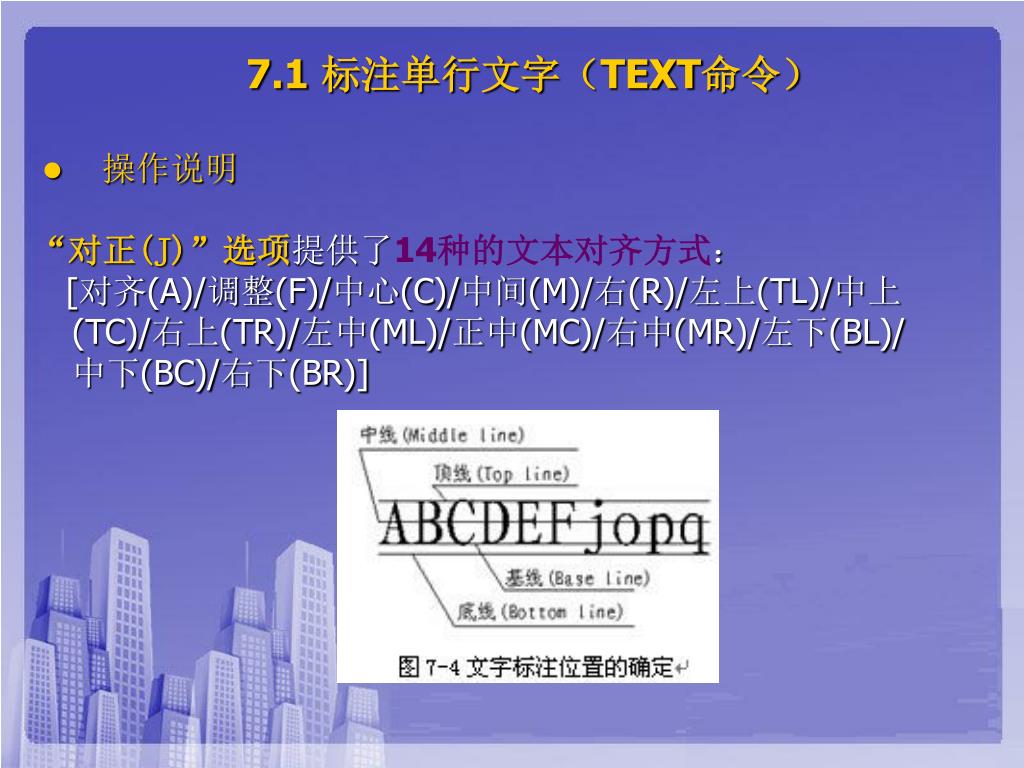

  5. 7.1 标注单行文字（TEXT命令） • 操作说明 “对正(J)”选项提供了14种的文本对齐方式： [对齐(A)/调整(F)/中心(C)/中间(M)/右(R)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]

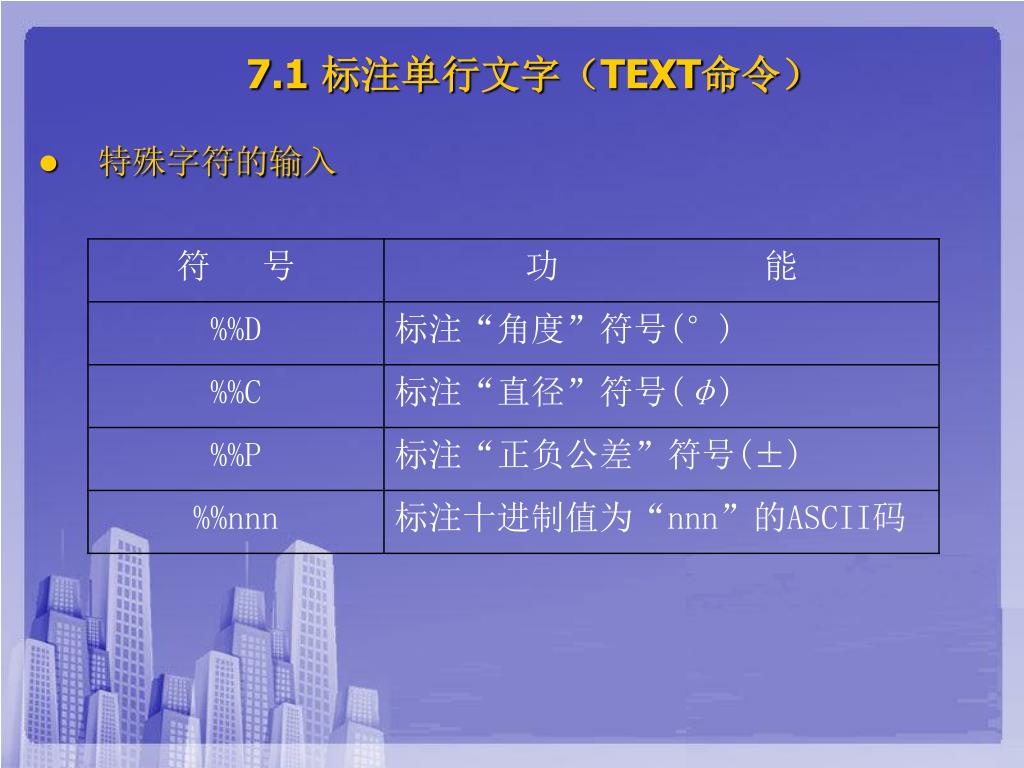

  6. 7.1 标注单行文字（TEXT命令） • 特殊字符的输入

  7. 7.1 标注单行文字（TEXT命令） • 说明 • 当输入完当前行文字后，无须按<Enter>键，可直接将光标移到新的位置并拾取一点，继续输入新的一行文字。 • TEXT命令具有实时改错的功能。如果发现了错误，可以按<Backspace>键退格删除字符到需要修改的地方。 • 标注文字时，不论采用哪种文字对齐方式，最初显示在绘图区的文字都临时按左对齐方式排列，直到命令结束时，才按指定的对齐方式重新生成。 • 用TEXT命令虽然可以标注多行文字，但每行文字都是一个单独的实体，不便于编辑，特别是不便于行间的编辑、排版。

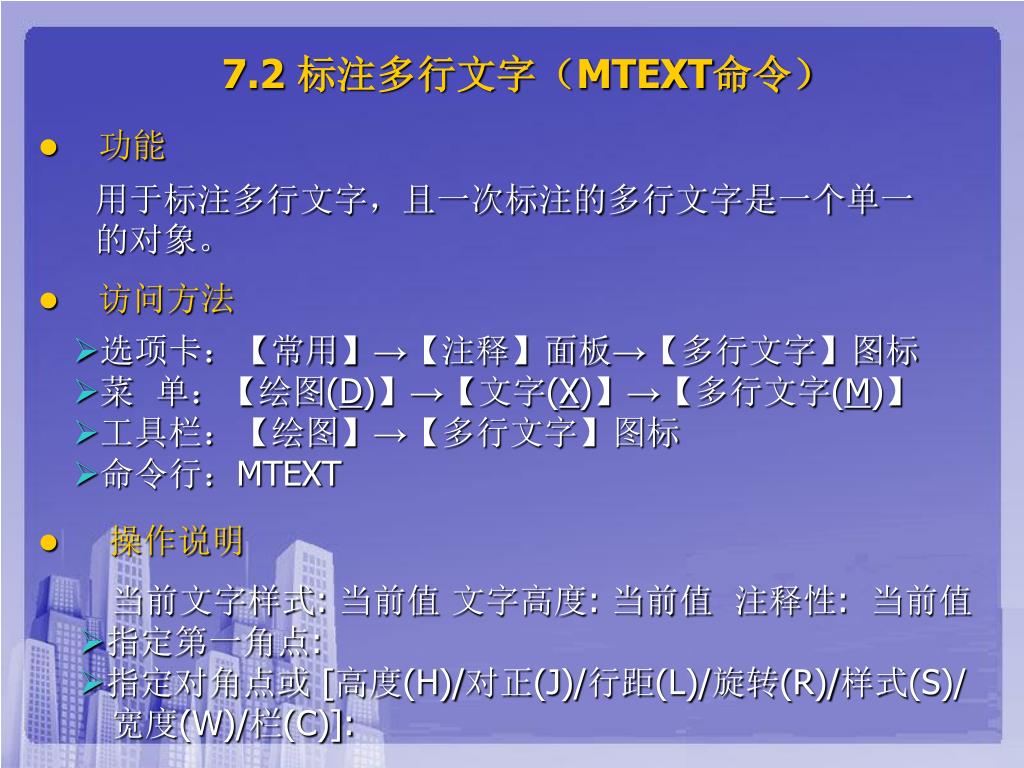

  8. 7.2 标注多行文字（MTEXT命令） • 功能 用于标注多行文字，且一次标注的多行文字是一个单一的对象。 • 访问方法 • 选项卡：【常用】→【注释】面板→【多行文字】图标 • 菜 单：【绘图(D)】→【文字(X)】→【多行文字(M)】 • 工具栏：【绘图】→【多行文字】图标 • 命令行：MTEXT • 操作说明 当前文字样式: 当前值 文字高度: 当前值 注释性: 当前值 • 指定第一角点: • 指定对角点或 [高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/ 宽度(W)/栏(C)]:

  9. “样式” • “字体”下拉列表框 • “文字高度”下拉列表框 • “”堆叠按钮：用来标注公差或测量单位的文字或分数，使用堆叠控制符设置选定文字的堆叠位置 7.2 标注多行文字（MTEXT命令） • 多行文字编辑器说明 • 颜色下拉列表框 • 标尺按钮 • 选项弹出菜单 • “文字高度”下拉列表框 • 段落按钮 • 编号下拉列表框 • 特殊字符下拉列表框: 用来输入特殊字符 • 宽度因子数值列表框

  10. 7.3 定义文字样式（STYLE命令） • 功能 用于定义新的文字样式或修改已有的文字样式定义。 • 访问方法 • 菜 单：【格式(O)】→【文字样式(S)】 • 工具栏：【文字】→【文字样式】图标 • 命令行：STYLE

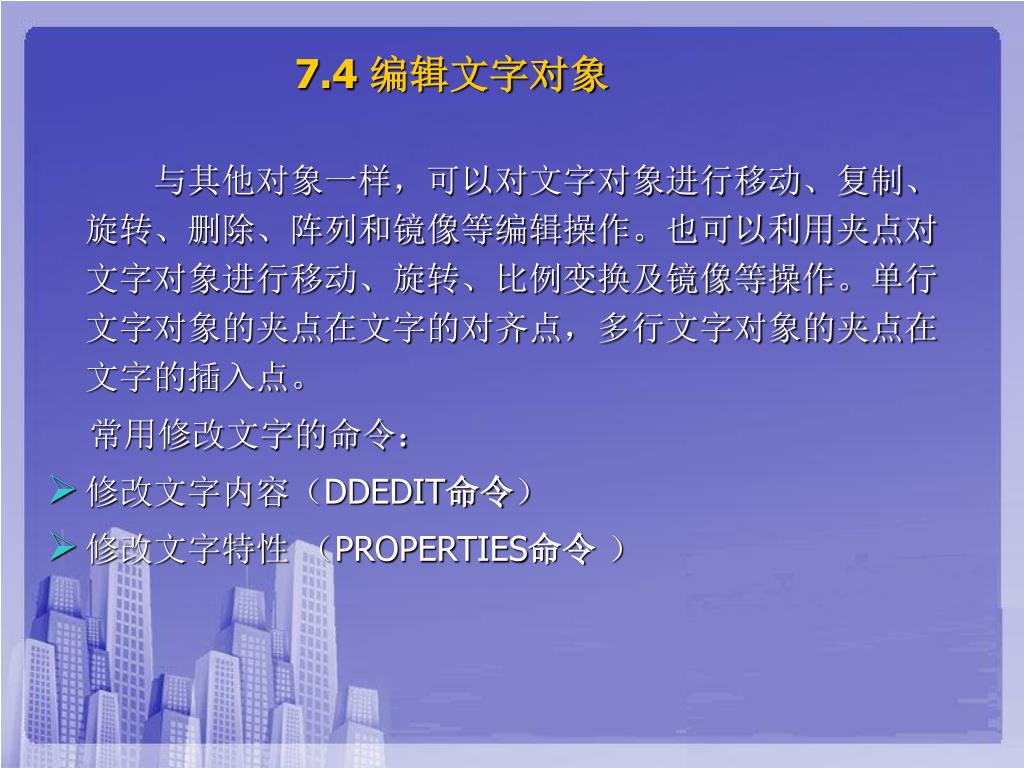

  11. 7.4 编辑文字对象 • 与其他对象一样，可以对文字对象进行移动、复制、旋转、删除、阵列和镜像等编辑操作。也可以利用夹点对文字对象进行移动、旋转、比例变换及镜像等操作。单行文字对象的夹点在文字的对齐点，多行文字对象的夹点在文字的插入点。 • 常用修改文字的命令： • 修改文字内容（DDEDIT命令） • 修改文字特性 （PROPERTIES命令 ）

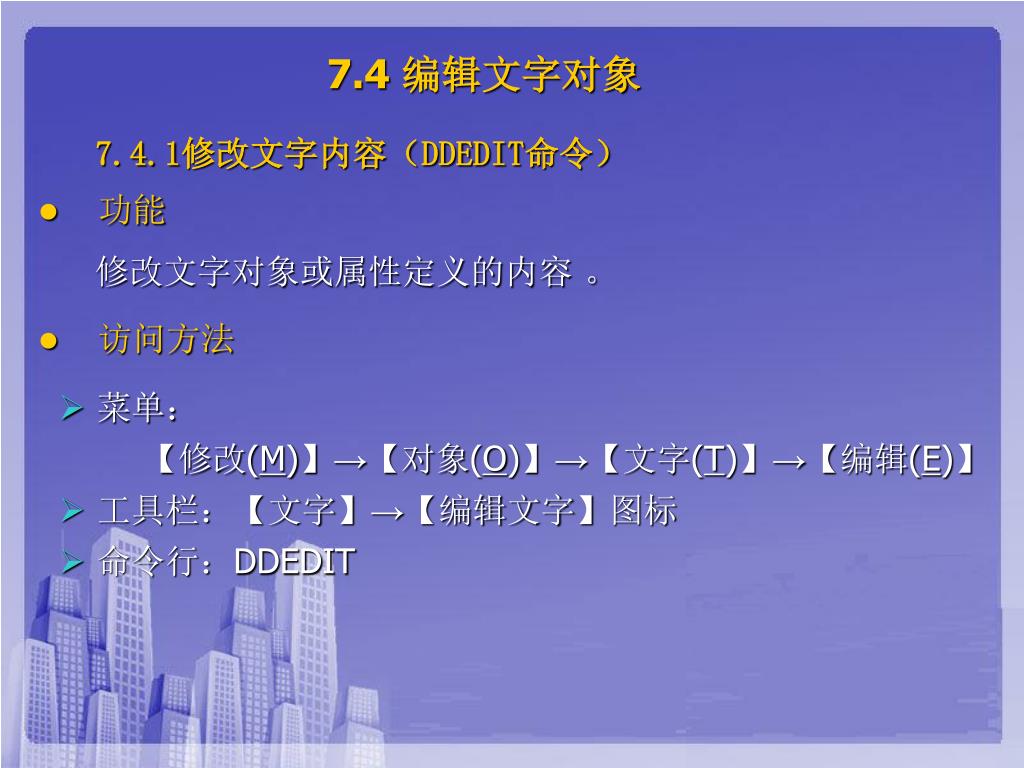

  12. 7.4 编辑文字对象 7.4.1修改文字内容（DDEDIT命令） • 功能 • 访问方法 修改文字对象或属性定义的内容 。 • 菜单： 【修改(M)】→【对象(O)】→【文字(T)】→【编辑(E)】 • 工具栏：【文字】→【编辑文字】图标 • 命令行：DDEDIT

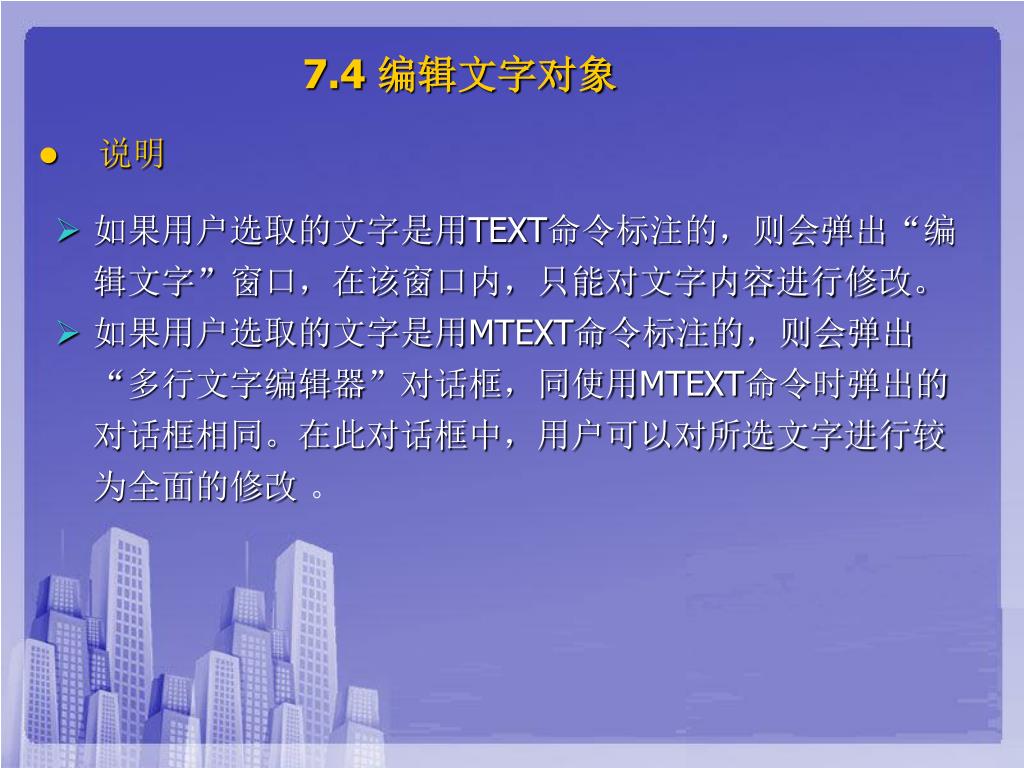

  13. 7.4 编辑文字对象 • 说明 • 如果用户选取的文字是用TEXT命令标注的，则会弹出“编辑文字”窗口，在该窗口内，只能对文字内容进行修改。 • 如果用户选取的文字是用MTEXT命令标注的，则会弹出 “多行文字编辑器”对话框，同使用MTEXT命令时弹出的对话框相同。在此对话框中，用户可以对所选文字进行较为全面的修改 。

  14. 7.4 编辑文字对象 7.4.2 修改文字特性（PROPERTIES命令） • 功能 • 访问方法 通过弹出的“特性”选项板可修改文字对象的内容、通用特性（颜色、线型等）、插入点、样式和对齐方式等特性。 • 选项卡： • 【视图】→【选项板】面板→【特性选项板】图标 • 菜单：【修改(M)】→【特性(P)】 • 工具栏:【标准】→【特性】图标 • 命令行:PROPERTIES

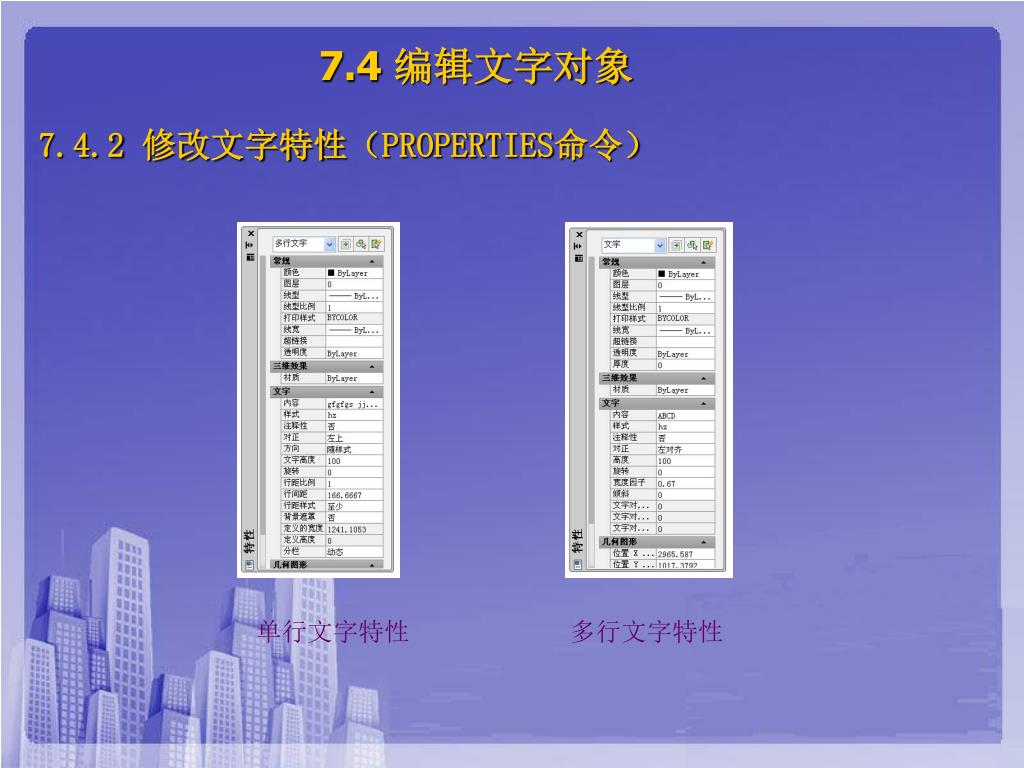

  15. 7.4 编辑文字对象 7.4.2 修改文字特性（PROPERTIES命令） 单行文字特性 多行文字特性

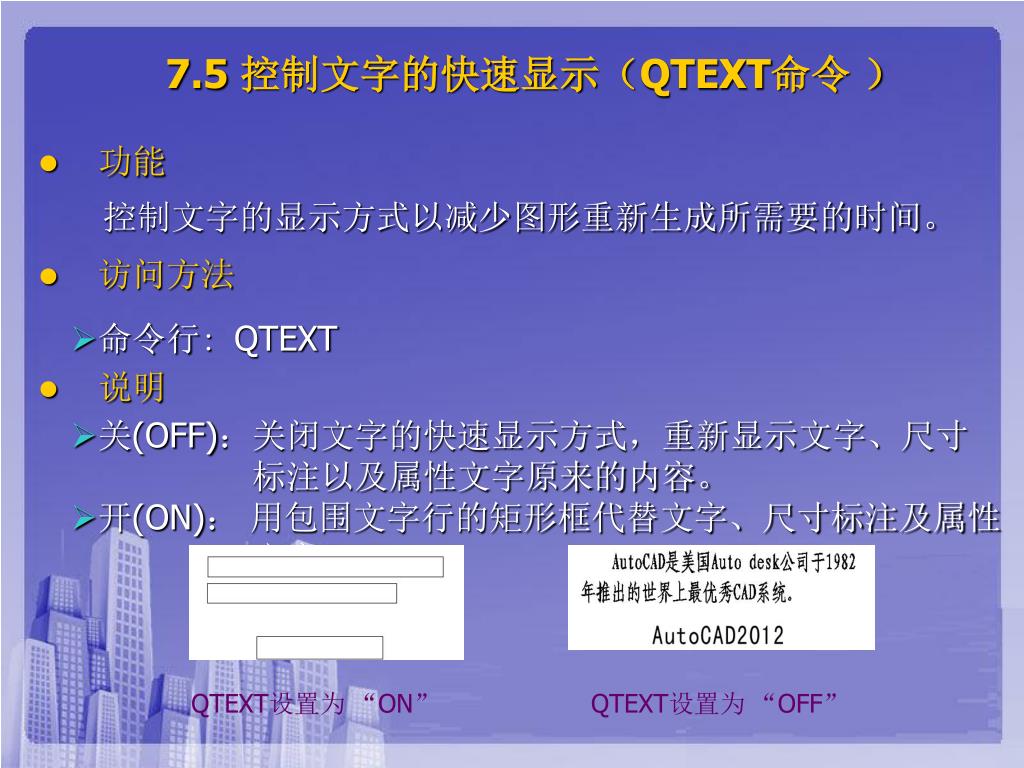

  16. 7.5 控制文字的快速显示（QTEXT命令 ） • 功能 控制文字的显示方式以减少图形重新生成所需要的时间。 • 访问方法 • 命令行:QTEXT • 说明 • 关(OFF)：关闭文字的快速显示方式，重新显示文字、尺寸 标注以及属性文字原来的内容。 • 开(ON)： 用包围文字行的矩形框代替文字、尺寸标注及属性 文字。 QTEXT设置为 “ON” QTEXT设置为 “OFF”

  17. 7.6 文字的查找和替换（FIND命令 ） • 功能 FIND命令用以查找、替换、选择文字。 • 访问方法 • 选项卡：【注释】→【文字】面板→【查找文字】图标 • 菜 单：【编辑(E)】→【查找(F)】 • 工具栏：【文字】→【查找和替换】图标 • 命令行：FIND “查找和替”换对话框
