  1. ５章　ＩＰに関連する技術とＩＰｖ６ 帯金　秀行

  2. ５．０　目次 ５．１　DHPC(Dynamic Host Configuration Protocol) ５．２　NAT(Network Address Translator) ５．３　IPマルチキャスト ５．４　IPトンネリング ５．５　通信品質の制御 ５．６　明示的な服装通知 ５．７　Mobile IP ５．８　IPv6(IP version 6) ５．９　ICMPv6 ５．１０ IPv6のヘッダフォーマット

  3. 5.1DHCP（Dynamic Host Configuration Protocol） ５．１．１　プラグ＆プレイを可能にするＤＨＣＰ ５．１．２　ＤＨＣＰの仕組み

  4. ５．１．１プラグ＆プレイを可能にするDHCP • DHCPとは？ →コンピュータを起動したとき、そのコンピュータにネットワーク情報を自動的に割り振るためのプロトコル • IPアドレスの設定を自動化 • 配布するIPアドレスの一括管理 ネットワークに接続しただけで、TCP/IPによる通信ができる プラグ＆プレイが実現

  5. ５．１．１プラグ＆プレイを可能にするDHCP • ＤＨＰＣがないと・・・ ・管理者の負担が大きい ・自由にネットワークに接続できない プラグ＆プレイ（Plug ＆ Play）とは ユーザが手動で設定を行わなくも 機器を接続するだけでその機器が 利用可能になる（システム）

  6. ５．１．２　DHCPの仕組み • DHCPを利用するには • DHCPサーバを立ち上げ • IPアドレスの設定 • その他、必要事項の設定 例） • サブネットマスク • 経路制御の情報 • DSNサーバーのアドレス

  7. DHCPでのIPアドレス取得の流れ ②DHCP提供パケット ④DHCP確認応答パケット ネットワーク設定 要求許可 ①DHCP発見パケット DHCP要求パケット ５．１．２　DHCPの仕組み DHCPクライアント

  8. ５．２ NAT（Network Address Translator） ５．２．１　ＮＡＴとは ５．２．２　ＮＡＴの仕組み ５．２．３　ＮＡＴの問題点 ５．２．４　ＮＡＴの問題点と解決とＮＡＴ越え

  9. ５．２．1NATとは • LANにつながってるすべてのコンピュータにグローバルなIPを設置するのは無駄 ↓ ローカルネットワーク・・・プライベートIPアドレス インターネットに接続・・・グローバルIPアドレス

  10. ５．２．２NATの仕組み ローカルエリアネットワーク ↓ NAT対応ルータ（IPヘッダのアドレスを交換） ↓ インターネット ↓ サーバー

  11. ５．２．２NATの仕組み ローカルエリアネットワーク クライアントA クライアントB インターネット 192.168.1.10 192.168.1.11 サーバー 210.81.150.5 送信元192.168.1.10 NAT対応ルータ 送信元 61.206.142.41 61.206.142.41

  12. ５．２．３NATの問題点 • 高速転送処理のNATを安価で作れない • 外部から内部のサーバーに接続不可 • 異常動作して再起動すると全てのTCPコネクションがリセット • 切り替えるようにNATを2台用意してもTCPコネクションは必ず切れる

  13. ５．２．４NATの問題点の解決とＮＡＴ越え • ＩＰｖ６→利用できるＩＰが増えるが、普及が進んでないうえに皆が使わなければならない。 • ＮＡＴを使えるアプリケーションの作成　→別々のＮＡＴネットワーク同士でも通信可能（ＮＡＴ越え）だが、仕組みが複雑になる。

  14. 5.3IPマルチキャスト ５．３．１　同時送信で効率アップ ５．３．２　ＩＰマルチキャストとＩＧＭＰ

  15. ５．３．１同時送信で効率アップ ●マルチキャスト ⇒特定のグループに所属する全てのホストにパケットを送信するために利用される。 （ただし、IPをそのまま利用するので、信頼性は提供されない） 複数のホストへ同じデータを同時に送信し、効率を向上させる要求が高まっている。

  16. ５．３．１同時送信で効率アップ 図1：　ユニキャストとマルチキャストの通信

  17. ５．３．２IPマルチキャストとIGMP IPマルチキャストはクラスDのIPアドレスを使用 “マルチキャストとして認識” “マルチキャストの対象となるグループ番号” 図2：　マルチキャストアドレス

  18. ５．３．２IPマルチキャストとIGMP • IP マルチキャストアドレス ●224.0.0.0～239.255.255.255までの範囲 ●224.0.0.0～239.0.0.255までは経路制御されない。 ●所属しているグループを特定するためにIGMPと呼ばれるプロトコルを使用。 （ただし、マルチキャストの経路制御情報の伝達方法までは決めていない ）

  19. ５．３．２IPマルチキャストとIGMP 表1：　用途が決められている代表的なマルチキャストアドレス

  20. ５．４　ＩＰトンネリング

  21. ５．４ＩＰトンネリング IPトンネリングはなぜ必要なのか？ • IPｖ６とIPｖ４の互換性を得る。 • マルチキャストパケットをルータを通じて転送することを実現させる。

  22. ５．４ＩＰトンネリング IPｖ４とIPｖ６の互換性 • IPｖ６が使われているAとBの間にIPｖ４を使用しているCがある。⇒CはIPｖ４しかサポートしていないので通信ができない。 ⇒そこでネットワーク層ヘッダの次に、またネットワーク層（or下位層）のヘッダを続ける通信方式「IPトンネリング」を用いる。

  23. ５．４ＩＰトンネリング IPトンネリングの応用場面 • Mobile IP • IPｖ４ネットワークでIPｖ６パケットを送る。 • IPｖ６ネットワークでIPｖ４パケットを送る。 • データリンクフレームをIPパケットで送る。（Layer 2 Tunneling Protocol） • マルチキャストパケットの中継

  24. ５．４ＩＰトンネリング マルチキャストパケットの転送 • 現在のルータはマルチキャストパケットの経路制御に対応していない。 • マルチキャストパケットがルータを越えて伝わることはない。 トンネリングにより 通常のユニキャストパケットにする！

  25. ５．５　通信品質の制御 ５．５．１　通信の品質とは ５．５．２　通信品質を制御する仕組み ５．５．３　IntServ ５．５．４　DiffServ

  26. ５．５．１通信の品質とは IPプロトコルは、 　「ベストエフォート、最善努力型」 　　→回線の混雑で通信性能が極端に低下 • ふくそう（通信回線の混雑）が発生すると大量のパケットが失われ、通信性能が極端に低下する。 • IPを使った通信サービスの品質を保証するための技術がさらに求められるようになる。

  27. ５．５．２通信品質を制御する仕組み 品質を保証したいパケットについては、 　　　　　　　　ルーターなど優先的に処理する。 ＜提案されている技術＞ • IntServ RSVPを用いてきめ細かい優先制御を提供 • DiffServIP 　　相対的でおおざっぱな優先制御を提供

  28. ５．５．３IntServ • 特定のアプリケーション間の通信に対して通信品質の制御を提供する仕組み • RSVP（フローをセットアップするプログラム）を用いて必要なときに必要なだけ品質制御の設定を行う。 • RSVPの仕組みは複雑で、大規模なネットワークになると運用が難しい。

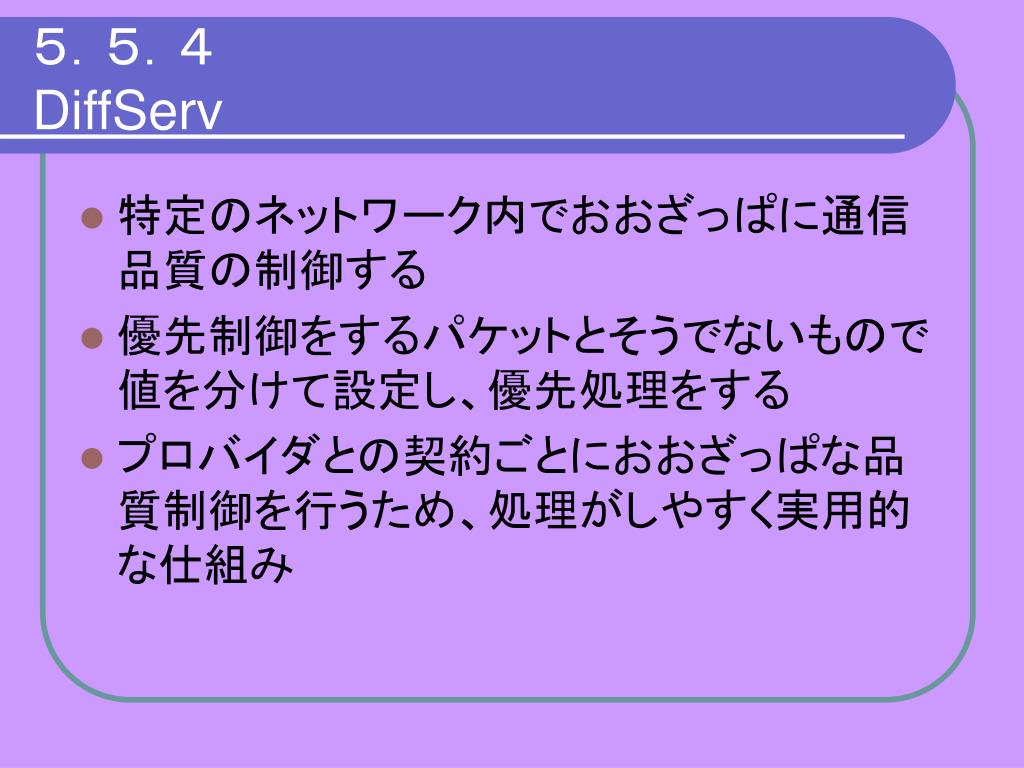

  29. ５．５．４DiffServ • 特定のネットワーク内でおおざっぱに通信品質の制御する • 優先制御をするパケットとそうでないもので値を分けて設定し、優先処理をする • プロバイダとの契約ごとにおおざっぱな品質制御を行うため、処理がしやすく実用的な仕組み

  30. ５．６明示的なふくそう通知

  31. ５．６明示的なふくそう通知 ふくそう（輻輳）の発生 IPパケットを使った明示的なふくそう通知が 必要 ECN（Explicit Congestion Notification）

  32. ５．６明示的なふくそう通知 • ECNはIPヘッダのTOSフィールドを置き換えてECNフィールドを定義 • TCPヘッダの予約ビットにCWRフラグ、ECEフラグを追加

  33. ５．６明示的なふくそう通知 • ECNでは行きのパケットのIPヘッダルーターがふくそうしていたか記録 • 帰りのパケットのTCPヘッダでふくそうが起きていたか伝達 • ふくそう検知はネットワーク層 • ふくそう通知はトランスポート層

  34. ５．７　Mobile IP ５．７．１　MobileIPとは ５．７．２　IPトンネリングとMobileIP ５．７．３　Mobile IPv6

  35. ５．７．１Mobile IPとは • 接続しているネットワーグが変わってもIPアドレスが変わらなくなる技術 • （TCP・UDPを使っていると、IPアドレスが変わると通信できなくなる）

  36. ５．７．２ＩＰトンネリングとMobileIP • 移動ホスト（MH：Mobile Host）移動してもIPの変わらないホストホームアドレス）移動先のサブネットIPアドレスも設定される（このIPアドレスを気付けアドレスという） • ホームエージェント（HA：Home agent）ホームネットワーク上にあり、移動ホストがどこにいるか監視し、移動先にパケットを転送する。 • 外部エージェント（FA：Foreign Agent）移動先で移動ホストをサポートするために使用される。移動ホストが接続するすべての場所に必要。

  37. ５．７．２ＩＰトンネリングとMobileIP ①通信相手からパケットが来る。MHはホームネットワークにないのでHAがMHのふりをして受け取る。 ②カプセル化して移動ホストに送る。外部エージェントでカプセル化の解除を行う（トンネリング）。 ③外部エージェントから通常IPで移動ホストにパケット送信。

  38. ５．７．３Mobile IPv6 • 外部エージェントがないネットワークは利用できない。 • パケットの経路HAを挟むため非効率。 • セキュリティの面から移動したMHとその通信先の直接通信が行いにくい。(図中の④の通信)IPアドレスが移動先のものと違うためルーターなどで廃棄される可能性がある。

  39. ５．７．３Mobile IPv6 Mobile IPv6ではMobile IPの問題点を解決するため仕様が決められました。 • FAの機能はMH自身が担う。 • HAを介さないで通信を行う。 • 気付けアドレスをつけて送信し、廃棄されないようにする。

  40. ５．８ IPv6（IP version 6 ） ５．８．１　IPv6が必要な理由 ５．８．２　IPv6の例 ５．８．３　IPv6でのIPアドレスの表記方法 ５．８．４　IPアドレスのアーキテクチャ ５．８．５　グローバルユニキャストアドレス ５．８．６　リンクローカルユニキャストアドレス ５．８．７　ユニークローカルアドレス ５．８．８　IPv6の分割処理

  41. ５．８．１IPｖ６が必要な理由 • IPアドレスの枯渇問題を解決するために標準化されたプロトコル ↓ IPv4・・・４オクテット長（３２ビット） IPｖ6・・・１６オクテット長（１２８ビット） • IPｖ４の不満を解消するとともに、互換性も持たせる。

  42. ５．８．２IPｖ６の特徴 • IPアドレスのい拡大と経路制御表の集約 • パフォーマンスの向上 • プラグ＆プレイ機能を必須にする • 認証機能や暗号化機能を採用する • マルチキャスト、Mobile IPの機能を拡張機能として定義

  43. ５．８．３IPｖ６でのIPアドレスの表記方法 • IPｖ６のIPアドレスは１２８ビット長→３８桁 • １６進数表記（１、２、・・・９、A、B、・・・F） ・２進数による表現 1111111011011100 : 1011101010011000 : 0111011001010100 : 0011001000010000 : 1111111011011100 : 1011101010011000 : 0111011001010100 : 0011001000010000 ・１６進数による表現 FEDC : BA98 : 7654 : 3210 : FEDC : BA98 : 7654 : 3210 • ０が続く場合は、一箇所だけ「：：」で省略可 ・２進数による表現 0001000010000000 : 0000000000000000 : 0000000000000000 : 0000000000000000 : 0000000000001000 : 0000100000000000 : 0010000000001100 : 0100000101111010 ・１６進数による表現 1080 : 0 : 0 : 0 : 8 : 800 : 200C : 417A→1080 : : 8 : 800 : 200C : 417A（省略時）

  44. ５．２．４IPｖ６アドレスのアーキテクチャ • IPアドレスの先頭のビットパターンで区別

  45. ５．８．５グローバルユニキャストアドレス • 「全世界で一意に決まるアドレス」 • インターネット上でやりとりされるアドレス n bit m bit 128-n-m bit Global routing profix （広域ネットワーク） Subnet ID （サイト内部） Interface ID （インターフェイス） ネットワーク部 ホスト部

  46. ５．８．６リンクローカルユニキャストアドレス５．８．６リンクローカルユニキャストアドレス • 「データリンクの同一リンク内で一意に決まるアドレス」 • 同一の会社内でデータのやり取りが行われる １０ bit 54 bit ６４ bit １１１１１１１０１０ ０ Interface ID （インターフェイス）

  47. ５．８．７ユニークローカルアドレス • 「インターネットを利用しない通信」 • パソコン同士をつないだ部分だけで通信を行う。 • 制御系ネットワーク系（機械制御など）や、勘定系ネットワーク系（金融機関）のインターネットにつながないネットワークに利用 ７ bit 1 40 bit 16 bit 64 bit 1111110 L Global ID Subnet ID Interface ID

  48. ５．８．８IPｖ６での分割処理 • 分割処理は始点ホストのみで行われる。→ルータの負荷減、高速インターネット実現 ↓ 経路MUT探索必須 • 最小のMUTは１２８０オクテット→システムリソースに制限がある機器は分割送信して処理させる

  49. ５．９ ＩＣＭＰv6 ５．９．１　ICMPv6の役割 ５．９．２　近隣探索

  50. ５．９．１ICMPｖ６の役割 ICMPｖ６は、ICMPｖ４のような補助的な役割でなく、IPｖ６による通信をするために重要 ・ICMPｖ４では MACアドレスの探索…… ARP ・ICMPｖ６では MACアドレスの探索…… ICMPの 　　　　　　　　　　　　　　　　　近隣探索メッセージ
