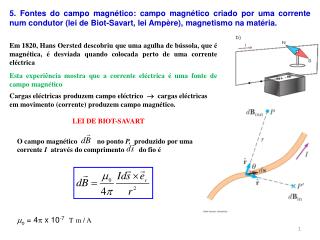

slide1

5. Fontes do campo magnético: campo magnético criado por uma corrente num condutor (lei de Biot-Savart, lei Ampère), magnetismo na matéria.

Em 1820, Hans Oersted descobriu que uma agulha de bússola, que é magnética, é desviada quando colocada perto de uma corrente eléctrica

Esta experiência mostra que a corrente eléctrica é uma fonte de campo magnético

Cargas eléctricas produzem campo eléctrico  cargas eléctricas em movimento (corrente) produzem campo magnético.

LEI DE BIOT-SAVART

O campo magnético no ponto P, produzido por uma corrente I através do comprimento do fio é

mo = 4p x 10-7T. m / A

slide2

O campo magnético total será

Regra da mão direita para determinar a direcção do campo magnético

Em volta de um fio longo transportando uma corrente, as linhas do campo magnético formam círculos em torno do fio.

Módulo do campo magnético gerado pelo fio

Linhas de campo magnético ao redor do fio com corrente I evidenciadascomlimalhas de ferro 

slide3

Em volta de um fio longo transportando uma corrente, as linhas do campo magnético formam círculos em torno do fio.

slide4

FORÇA MAGNÉTICA ENTRE DOIS CONDUTORES PARALELOS

A corrente do fio 2 gera um campo magnético na posição do fio 1. é perpendicular ao fio 1.

A força magnética sobre o fio 1 é

Em termos de força magnética por unidade de comprimento

 Esta equação pode ser aplicada também a um fio de comprimento infinito

slide5

Supor agora que a corrente do fio 1 gera um campo magnético na posição do fio 2. é perpendicular ao fio 1.

Os fios se atraem

Quando as correntes estão em direcções opostas, as forças magnéticas têm sentidos opostos e os fios se repelem

Correntes na mesma direcção se atraem

Correntes em direcções opostas se repelem

slide6

A expressão

é utilizada para definir o Ampère:

Definição do Coulomb

slide7

LEI DE AMPÈRE

Com a lei de Gauss, que é uma relação entre a carga eléctrica e o campo eléctrico produzido por esta carga, podíamos determinar o campo eléctrico em situações altamente simétricas .

Agora estudaremos a lei de Ampère, que é uma relação análoga no magnetismo  só que é uma relação entre uma corrente e o campo magnético que esta corrente produz.

(a) A bússola aponta sempre na mesma direcção  norte geográfico)

(b) a bússola aponta na direcção de

Calculamos o produto para um pequeno segmento de comprimento ds sobre a trajectória circular da Figura b.

B é constante e a soma dos produtos Bds sobre toda a trajectória fechada  a integral de linha de

 Lei Ampère

Para qualquer trajectória temos

slide8

Líneas de campo creado por una espira circular

LINHAS DE CAMPO MAGNÉTICO NUMA ESPIRA CIRCULAR

Linhas de campo magnético ao redor de uma espira com corrente I evidenciadascomlimalhas de ferro 

slide9

Exemplo 2: Cálculo do campo magnético criado por uma bobine toroidal

Fio condutor enrolado num anel não condutor (toro)

São N espiras, cada uma conduz uma corrente I

Campo magnético criado dentro do toro

B=0 fora da bobine

slide10

Exemplo 3: Cálculo do campo magnético de um solenoide

Um fio longo enrolado formando uma bobina em espiral é chamado de solenóide.

O campo magnético gerido por um solenóide com as espiras mais espaçadas.

Solenóide compacto

Imane

(b)

(c)

(a)

b) O campo no espaço interior do solenóide é intenso e quase uniforme.

slide12

Secção recta longitudinal do solenóide

Solenóide ideal

O campo magnético fora do solenóide é nulo.

Para calcular o campo magnético dentro do solenóide utilizamos a lei de Ampère considerando a trajectória tracejada.

slide13

MAGNETISMO NA MATÉRIA

Para compreender por que alguns materiais são magnéticos, é importante analisar o movimento de electrão no átomo, considerando o modelo estrutural de Bohr.

Bohr supõe que os electrões no átomo descrevem órbitas circulares em torno do núcleo de massa muito maior

Cada electrão numa órbita representa uma espira de corrente muito pequena.

I corrente na direcção convencional

e

 momento magnético associado com o movimento do electrão em torno do núcleo

Na maioria das substâncias,  de um electrão num átomo é cancelado pelo  de um outro electrão no mesmo átomo que está orbitando na direcção oposta

I

 o  resultante é nulo ou muito pequeno, para a maioria dos materiais

slide14

Além de seu momento angular orbital, um electrão tem um momento angular intrínseco, chamado SPIN, que também contribui para seu momento magnético.

O momento magnético de spin é da mesma ordem de grandeza do momento magnético orbital.

Em átomos ou iões que contêm muitos electrões, vários desses electrões estão emparelhados com seus spins em direcções opostas  num cancelamento dos momentos magnéticos de spin.

Para um número ímpar de spins pelo menos um electrão estará desemparelhado  material tem momento magnético resultante que conduz a vários tipos de comportamento magnético.

slide15

MATERIAIS FERROMAGNÉTICOS

Ferro, Cobalto, Níquel, Gadolínio e Disprósio são materiais fortemente magnéticos, sendo chamados de ferromagnéticos.

São materiais usados para fabricar ímãs permanentes, contêm átomos com momentos magnéticos de spin que tendem a se alinhar paralelos uns aos outros, mesmo na presença dum campo magnético externo fraco.

Uma vez que os momentos estão alinhados, a substância permanece magnetizada mesmo após o campo externo ser removido.

Todos os materiais ferromagnéticos contêm regiões microscópicas ( ), denominadas domínios, dentro das quais todos os momentos magnéticos estão alinhados.

AMOSTRA DESMAGNETIZADA

AMOSTRA MAGNETIZADA

Quando o campo externo é removido, a amostra pode reter a maior parte de seu magnetismo.

slide16

MATERIAIS NÃO FERROMAGNÉTICOS

Comportamento DIAMAGNÉTICO momentos magnéticos em oposição ao campo magnético aplicado.

Quando se aplica o campo magnético são induzidas pequenas correntes microscópicas que se opõem nos seus efeitos magnéticos às variações do campo aplicado.

Exemplo:

Supercondutores

Diamagnetismo perfeito

Comportamento PARAMAGNÉTICO, aplicando-se um campo magnético, há a possibilidade de alinhar os momentos magnéticos atómicos individuais e o campo magnético intensifica-se.
