Presentation Transcript
4973951

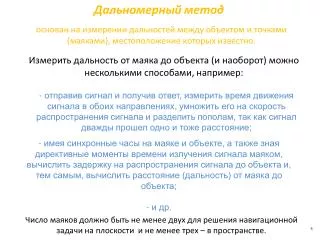

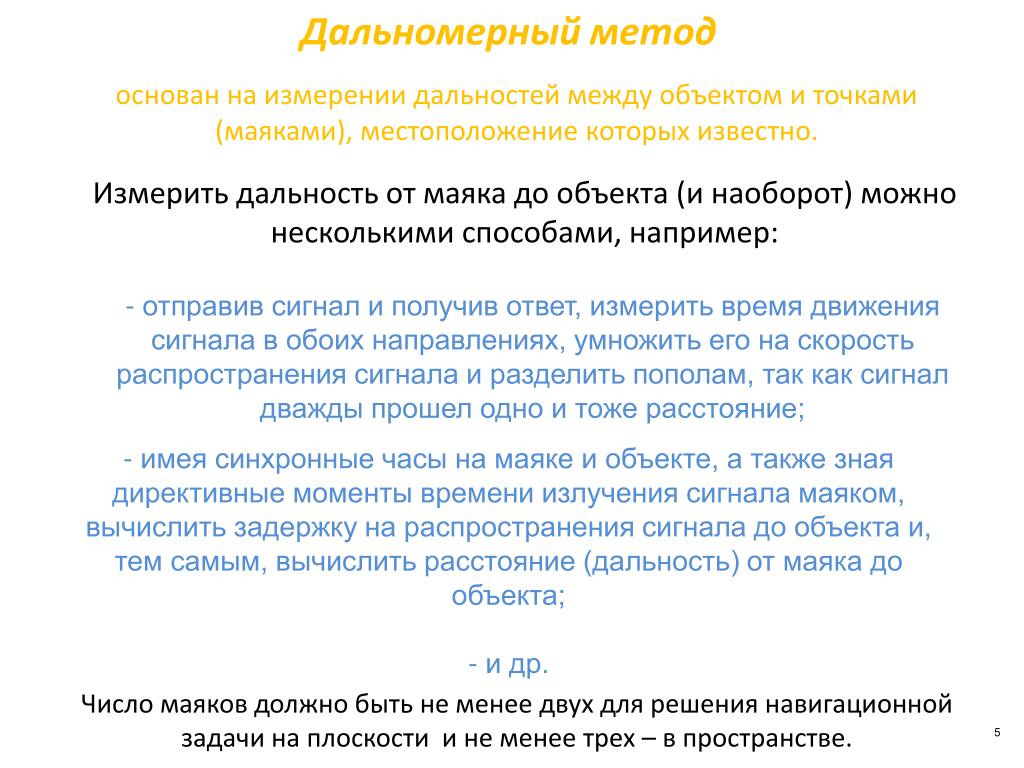

Дальномерный метод

основан на измерении дальностей между объектом и точками (маяками), местоположение которых известно.

Измерить дальность от маяка до объекта (и наоборот) можно несколькими способами, например:

  • отправив сигнал и получив ответ, измерить время движения сигнала в обоих направлениях, умножить его на скорость распространения сигнала и разделить пополам, так как сигнал дважды прошел одно и тоже расстояние;

  • имея синхронные часы на маяке и объекте, а также зная директивные моменты времени излучения сигнала маяком, вычислить задержку на распространения сигнала до объекта и, тем самым, вычислить расстояние (дальность) от маяка до объекта;

  • и др.

Число маяков должно быть не менее двух для решения навигационной задачи на плоскости и не менее трех – в пространстве.

5


4973951
Дальномерный метод

Пересечение линий положения определяет местоположение объекта.

Линия положенияна плоскости – окружность;

(в пространстве поверхность положения – сфера)

Объект

Вычисляется дальность R1

Вычисляется дальность R2

Маяк 1

Координаты (x1, y1)

маяка известны

Маяк 2

Координаты (x2, y2)

маяка известны

«Лишние» пересечения выбраковываются

на основе внешней (дополнительной) информации

6
