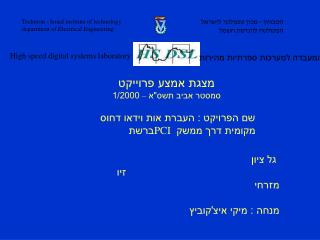

  1. Technion - Israel institute of technology department of Electrical Engineering הטכניון - מכון טכנולוגי לישראלהפקולטה להנדסת חשמל High speed digital systems laboratory המעבדה למערכות ספרתיות מהירות מצגת אמצע פרוייקט סמסטר אביב תשס"א – 1/2000 שם הפרויקט : העברת אות וידאו דחוס ברשת PCI מקומית דרך ממשק גל ציון זיו מזרחי מנחה : מיקי איצ'קוביץ

  2. Technion - Israel institute of technology department of Electrical Engineering הטכניון - מכון טכנולוגי לישראלהפקולטה להנדסת חשמל High speed digital systems laboratory המעבדה למערכות ספרתיות מהירות תאור הפרוייקט העברת אות וידאו אנלוגי לזיכרון המחשב ולרשת, לפי השלבים : הבאים • המרת אות וידאו אנלוגי לאות דיגיטלי (לפורמט UVY) • דחיסת האות לפורמט MJPEG • שליחה האות הדיגיטלי והאות הדחוס לממשק הPCI • הצגת האות הדיגיטלי (הלא דחוס) על המסך • שמירת האות הדחוס בזיכרון • שליחת האות הדחוס מתוך הזיכרון לרשת המקומית

  3. Technion - Israel institute of technology department of Electrical Engineering הטכניון - מכון טכנולוגי לישראלהפקולטה להנדסת חשמל High speed digital systems laboratory המעבדה למערכות ספרתיות מהירות A2D Converter JPEG Decoder PCI Agent PCI Bus LAN

  4. Technion - Israel institute of technology department of Electrical Engineering הטכניון - מכון טכנולוגי לישראלהפקולטה להנדסת חשמל High speed digital systems laboratory המעבדה למערכות ספרתיות מהירות PIN TO PIN DIAGRAM

  5. Technion - Israel institute of technology department of Electrical Engineering הטכניון - מכון טכנולוגי לישראלהפקולטה להנדסת חשמל High speed digital systems laboratory המעבדה למערכות ספרתיות מהירות Configuration data flow diagram A2D Converter (BT-812) Jpeg Decoder (ZR-36060) PCI Agent (ZR-36067) Guest transactions PCI transactions PCI transactions from PC PCI Connector

  6. Technion - Israel institute of technology department of Electrical Engineering הטכניון - מכון טכנולוגי לישראלהפקולטה להנדסת חשמל High speed digital systems laboratory המעבדה למערכות ספרתיות מהירות Video data flow diagram A2D Converter (BT-819) 16 bit UVY format PCI Agent (ZR-36067) Jpeg Decoder (ZR-36060) 8 bit Coded video data PCI transactions PCI transactions from PC PCI Connector

  7. Technion - Israel institute of technology department of Electrical Engineering הטכניון - מכון טכנולוגי לישראלהפקולטה להנדסת חשמל High speed digital systems laboratory המעבדה למערכות ספרתיות מהירות עד כאן • מציאת רכיבים מתאימים לביצוע המשימה. • לימוד נתוני ודרישות הרכיבים. • לימוד אופן תכנות הרכיבים. • תכנון PIN TO PIN + שכבות והעברת המעגל המודפס לעריכה.

  8. Technion - Israel institute of technology department of Electrical Engineering הטכניון - מכון טכנולוגי לישראלהפקולטה להנדסת חשמל High speed digital systems laboratory המעבדה למערכות ספרתיות מהירות בדיקת הכרטיס • בדיקת חיבוריות וחיווט תקין. • בדיקת שכבות המתח לאחר חיבור למחשב (5V דיגיטלי ואדמה דיגיטלית). • חיבור ממיר המתח ל- 3.3V , קבלים, סלילים ונגדים ובדיקת מתח 3.3V דיגיטלי, 5V אנלוגיואדמה אנלוגית. • בדיקת התנגדות כניסה באמצעות “כרטיס העזר”. • הוספת ה- PCI AGENT ובדיקתו באמצעות DRIVER בסיסי. • הוספת ה- BT812 ובדיקת מסלול וידאו ללא דחיסה. • הוספת ה- JPEG DECODER ובדיקת מסלול וידאו עם דחיסה. • במידת הצורך - שימוש ב- TEST POINTS לבדיקות נקודתיות.

  9. Technion - Israel institute of technology department of Electrical Engineering הטכניון - מכון טכנולוגי לישראלהפקולטה להנדסת חשמל High speed digital systems laboratory המעבדה למערכות ספרתיות מהירות לוח זמנים • 21 אפריל - 15 מאי - הרכבת הרכיבים על הלוח ובדיקתו. • 1 מאי - 20 יוני - בניית DRIVERלכרטיס. • 21 יוני - 30 יולי - יציאה לבחינות. • אוגוסט - כתיבת תוכנית לשליחת נתונים על הרשת.
