园林工程图

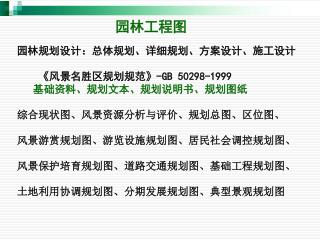

1. 园林工程图 园林规划设计：总体规划、详细规划、方案设计、施工设计 《风景名胜区规划规范》-GB 50298-1999 基础资料、规划文本、规划说明书、规划图纸 综合现状图、风景资源分析与评价、规划总图、区位图、 风景游赏规划图、游览设施规划图、居民社会调控规划图、 风景保护培育规划图、道路交通规划图、基础工程规划图、 土地利用协调规划图、分期发展规划图、典型景观规划图

2. 园林工程图： • 设计施工总说明 • 园林总体规划设计图 • 土方工程施工图 • 筑山工程施工图 • 园路工程施工图 • 理水工程施工图 • 种植工程施工图 • 表达设计意图、说明工程施工要求和做法、为工程编制 • 预算、施工放线和施工组织提供依据。

3. 8mm直径 不采用I、O、Z 定位轴线： 图例：《GB/T 50103-2001总图制图标准》 《CJJ 67-95 风景园林图例图示标准》

4. 出入口位置 • 园路系统 • 河湖水系设计 • 景区景点设置 • 构筑物与假山 • 竖向标注 • 种植设计 • 工程管线 1 园林总体规划设计图 1:200

5. 2 土方工程施工图 常用名词 • 地物——地面上各种建筑、路桥、江河湖泊、农田和树木。 • 地貌——地球表面自然面貌起伏的状态。如山地、洼地等。 • 地形——地面上各种高低起伏的形状。 • 地形图——以一定的测绘方法，用比例投影和专用符号测绘地形、地貌的图形。

6. 如何巧借地形实施对园林设计功能的落实 1）创造向阳盆地、创造局部小气候； 2）加大地形高差进行“障景”； 3）利用地形“围而不障”，代替景墙进行“隔景”； 4）形成景点入口，先抑后扬； 5）地形高处为建筑地坪，登高远眺； 6）巧改地形，造台地式花园； 7）就近平衡土方，挖池与堆山结合，开湖与挖堤结合； 8）安排与地形风向有关的旅游服务设施。

7. 地形坡度及其限值（P437） 地面排水坡度>3‰ 、绿地排水坡度>1% 自行车坡道<7%、机动车坡道<12%、坡度>30%设置台阶 无栏杆的水体近岸部分水深<1.2m 汀步附近水深<0.4m

8. 常见地形地貌及其特点

10. 竖向设计图 • 建筑室内外地坪 • 出入口 • 园路转折点、变坡点 • 护坡、驳岸、水位 • 假山山顶 • 绿地采用等高线 • 排水方向和雨水口

11. 土方调配图

12. 3 筑山工程施工图 个园春山（石笋石）个园夏山（湖石）

13. 个园秋山（黄石） 个园冬山（宣石） 山石的赏鉴原则：瘦、漏、皱、透

14. 常见用法： • 孤赏石：常选古朴秀丽、形神兼备的山石等置于庭园主 要位置中，供人观赏。 • 峭壁石：常用山石配以植物、浮雕、流水，于庭院粉 墙、宾馆大厅布置，成为一幅精致的山水画。 • 散点石：山石三五成群，散置于路旁、林下、山麓、台 阶边缘、建筑物角隅，配合地形，是一种非常自然的点缀 和提示。 • 驳岸石：山石或沿水面，或沿高差变化山麓堆叠，起驳 岸作用，也作挡土墙。 • 石山洞穴：山石堆叠成独立或傍土半独立的山石，一般 高三、五米，并常在山脚设计花坛、池塘、水帘、洞壑。 • 山石瀑布：以园林地形为依据，堆放黄石、湖石、花岗 石、千层石，引水由上而下，形成瀑布跌水。

15. 假山工程的施工图 • 平面位置、尺寸 • 山峰制高点 • 山谷、山洞位置、尺寸、高程 • 周边地形、地貌 • 山石层次、配置形式 • 用石形状和大小 • 与植物以及其他设施的关系

16. 筑山注意要点 • 整体造型，要以师法大自然中的山岳地貌为要旨。 • 山石的选用要符合总体规划的要求，与整个地形、地貌相协调；在同一位地域，不要多种类的山石混用。 • 在平面布局上，一般常采用不等边三角形的平面呼应式的组合关系，先确定主山，然后副山，再余脉，以求在空间构图和视觉上达到不对称的均衡，来获得稳定的平衡感。 • 假山的布局和设计与建筑、植物等相结合，用假山连绵起伏的山势来划分空间，或在各个小空间中用假山来相互穿插，有分有合，以增加风景的曲折和深度。

17. 园路工程施工图 园路的分类 • 主园路：从景区入口到全园各分区，满足管理车辆通行要求，宽度为7-8m；纵坡<8%，横坡在1%-4%； • 次园路：支架状连接各景区内部各景点与景观建筑，车辆可单向行驶，宽度为3-4m；纵坡<12m; • 小径：园路系统的末梢，步行通往全园各个角落，宽度为0.8-1.5m；纵坡<18%； • 广场：人流集散的室外场所。

18. 园路的形式，往往会成为景园风格形成的导向园路宽大笔直、交叉对称——规则式景园园路曲径通幽、萦绕曲折——自然式景园园路的形式，往往会成为景园风格形成的导向园路宽大笔直、交叉对称——规则式景园园路曲径通幽、萦绕曲折——自然式景园

19. 园路的构造形式园路的路面结构面层 结合层 基层 路基

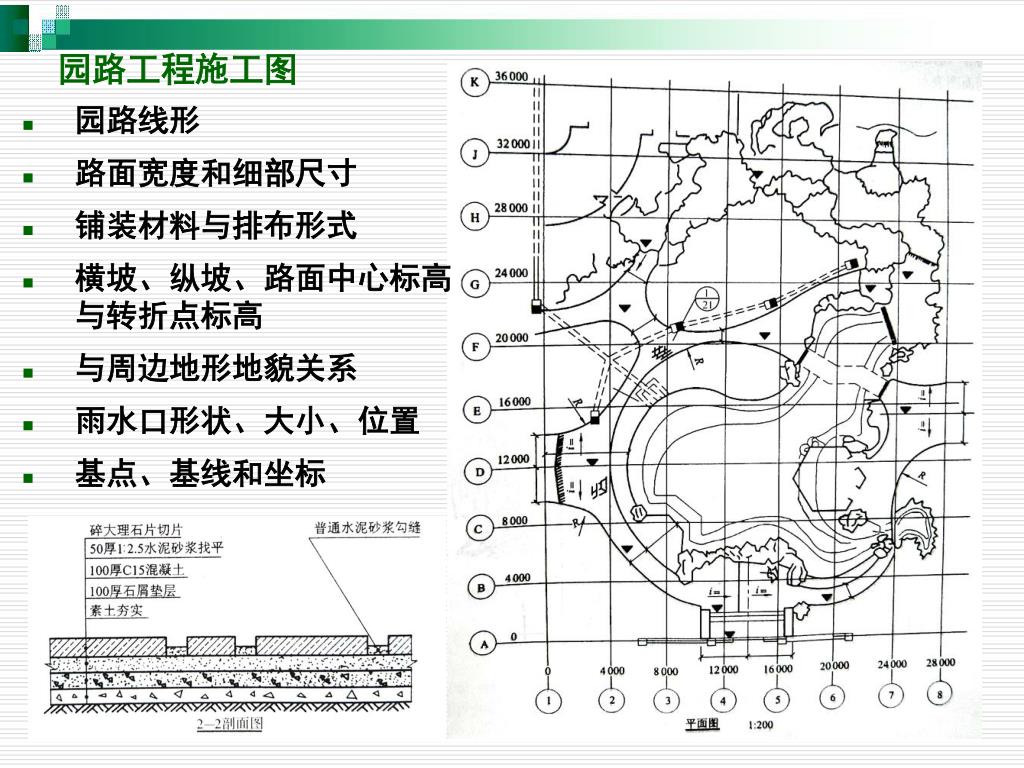

20. 园路工程施工图 • 园路线形 • 路面宽度和细部尺寸 • 铺装材料与排布形式 • 横坡、纵坡、路面中心标高与转折点标高 • 与周边地形地貌关系 • 雨水口形状、大小、位置 • 基点、基线和坐标

21. 5 理水工程施工图 水体图例 园林水景的形态

23. 驳岸设计图

24. 水池平面形状 • 地上、地下管线中心距离 • 进水口、泄水口与溢水口 • 喷泉喷头 • 种植池 水池施工图

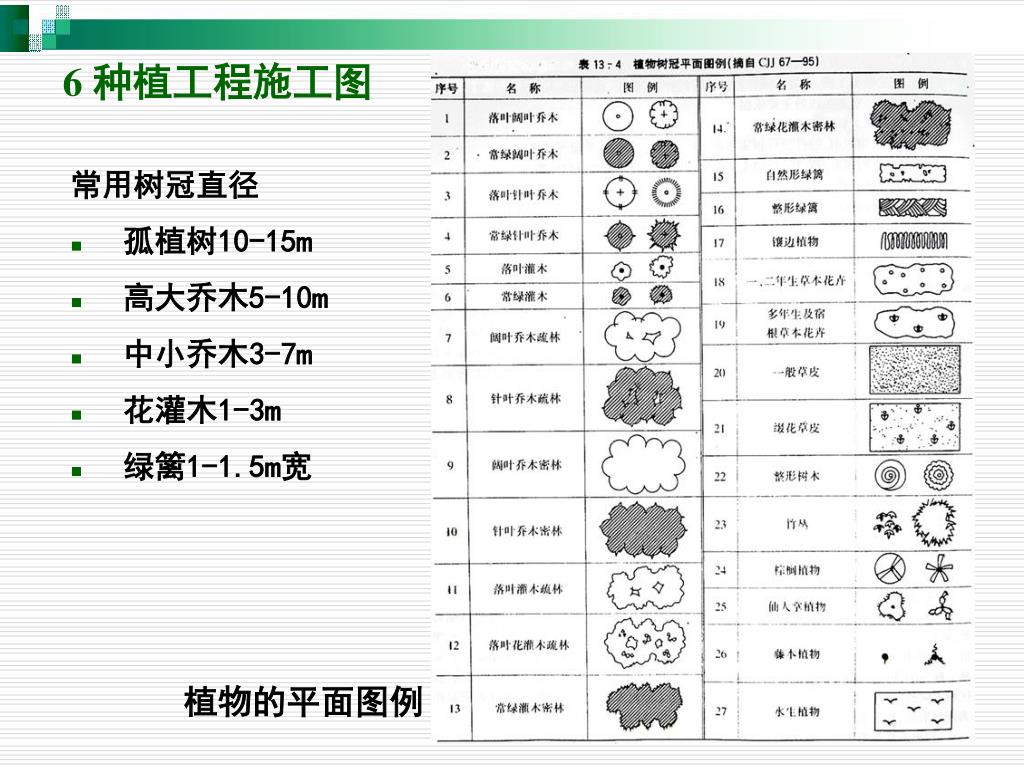

25. 6 种植工程施工图 • 常用树冠直径 • 孤植树10-15m • 高大乔木5-10m • 中小乔木3-7m • 花灌木1-3m • 绿篱1-1.5m宽 植物的平面图例

26. 远景树 近景树 中景树 距离不同树的表达

27. 道路绿地施工图 • 广场绿地 • 停车场绿地 • 交通岛绿地 • 道路绿带 道路绿地名称示意图

28. 种植工程设计图（植物种类、数量与种植位置）种植工程设计图（植物种类、数量与种植位置）

29. 具体标注株距、行距 苗木统计表

30. 庭院种植设计图 • 图例 • 植物的种类 • 种植位置和大小 • 文字引注 • 植物名称和数量 • 尺寸标注 • 株距、行距 • 定位放线尺寸

31. 公园种植工程施工图 • 放线基准点、基准线 • 园林植物品种与数量 • 现状保留树、古树名木 • 实际距离尺寸与位置 • 自然式种植用直角坐标 • 网格控制距离和位置
