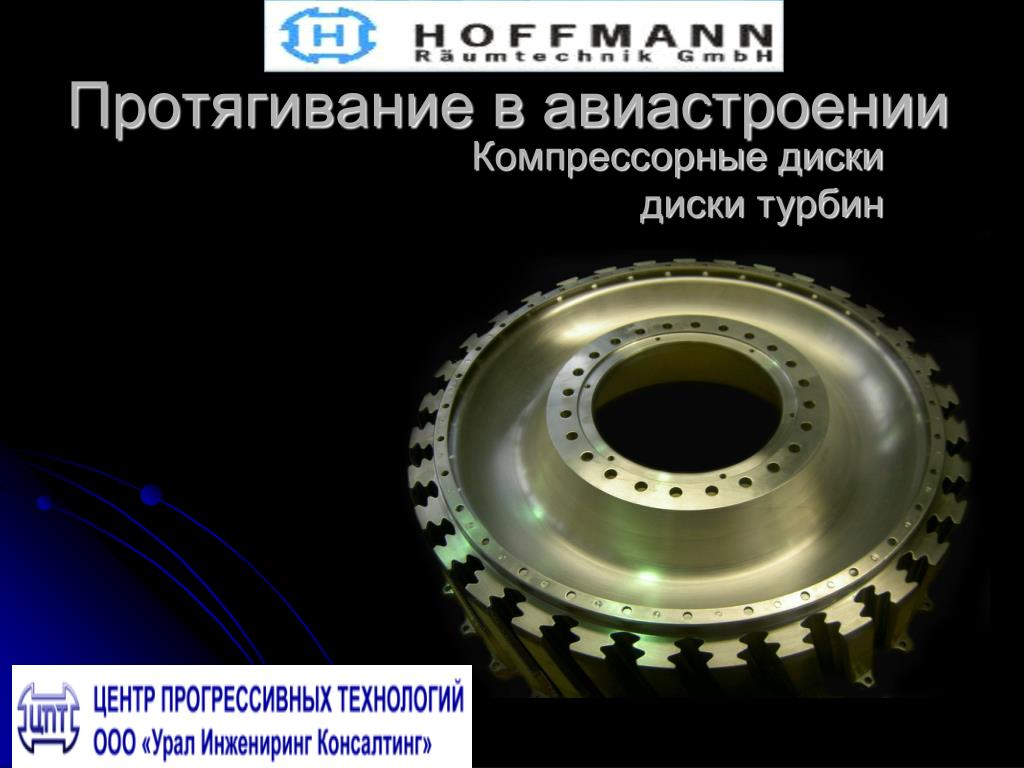

  1. Компрессорные дискидиски турбин Протягивание в авиастроении

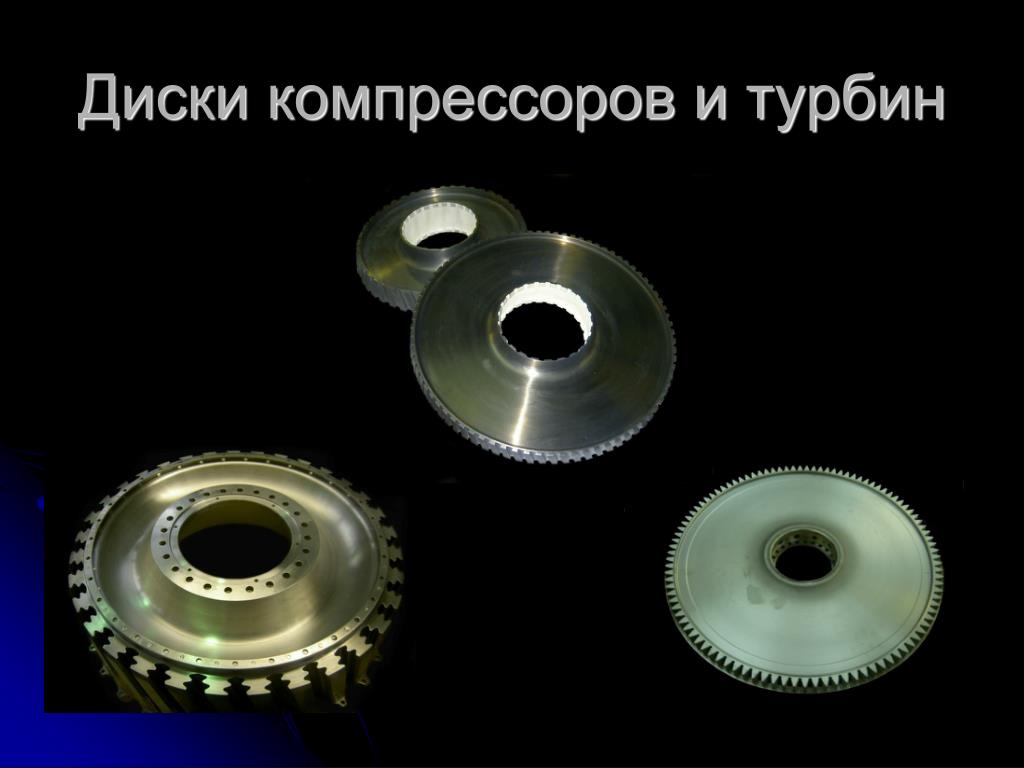

  2. Диски компрессоров и турбин

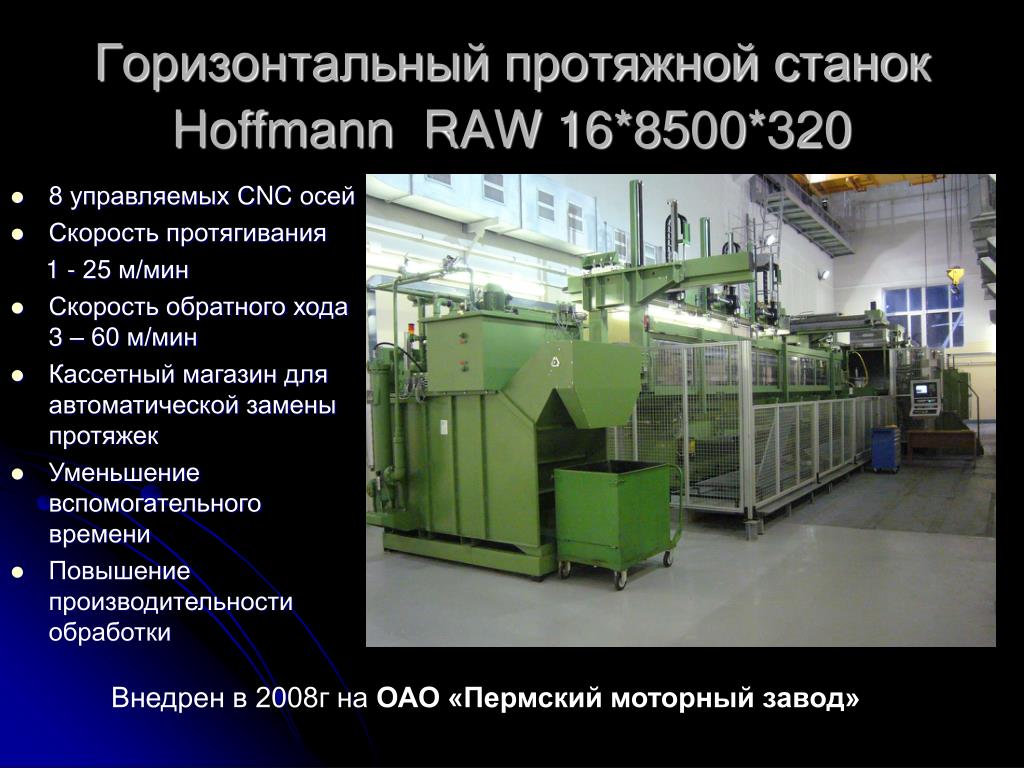

  3. Горизонтальный протяжной станок Hoffmann RAW 16*8500*320 • 8 управляемых СNC осей • Скорость протягивания 1 - 25 м/мин • Скорость обратного хода 3 – 60 м/мин • Кассетный магазин для автоматической замены протяжек • Уменьшение вспомогательного времени • Повышение производительности обработки Внедрен в 2008г на ОАО «Пермский моторный завод»

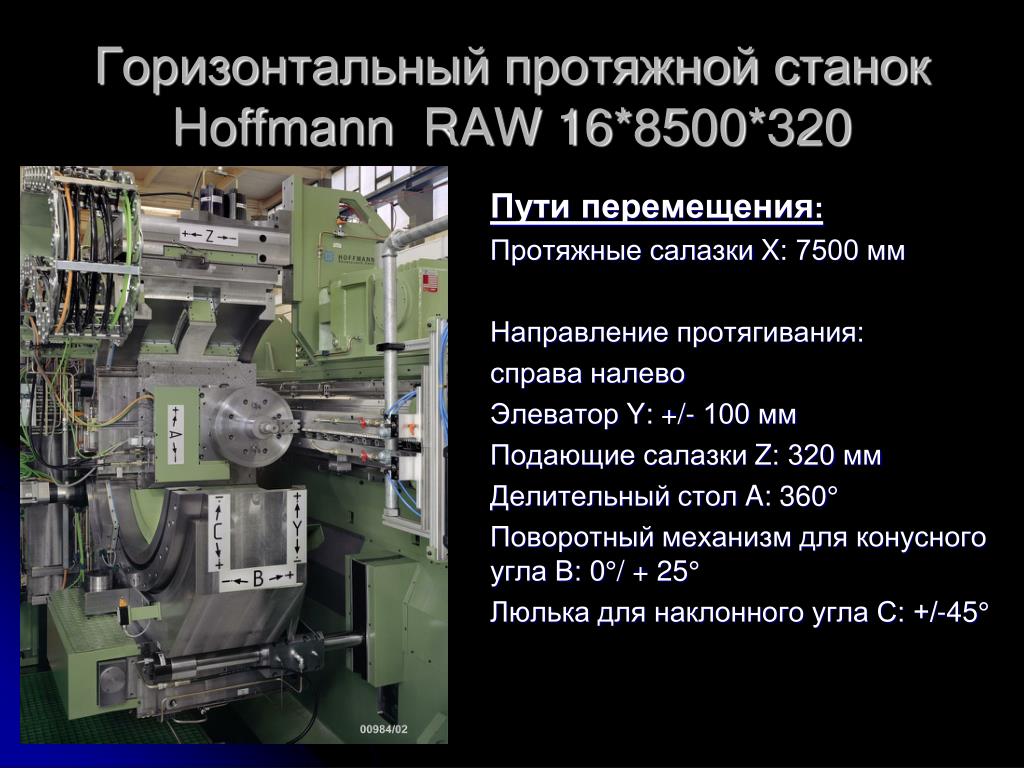

  4. Горизонтальный протяжной станок Hoffmann RAW 16*8500*320 Пути перемещения: Протяжные салазки X: 7500 мм Направление протягивания: справа налево Элеватор Y: +/- 100 мм Подающие салазки Z: 320 мм Делительный стол A: 360° Поворотный механизм для конусного угла В: 0°/ + 25° Люлька для наклонного угла С: +/-45°

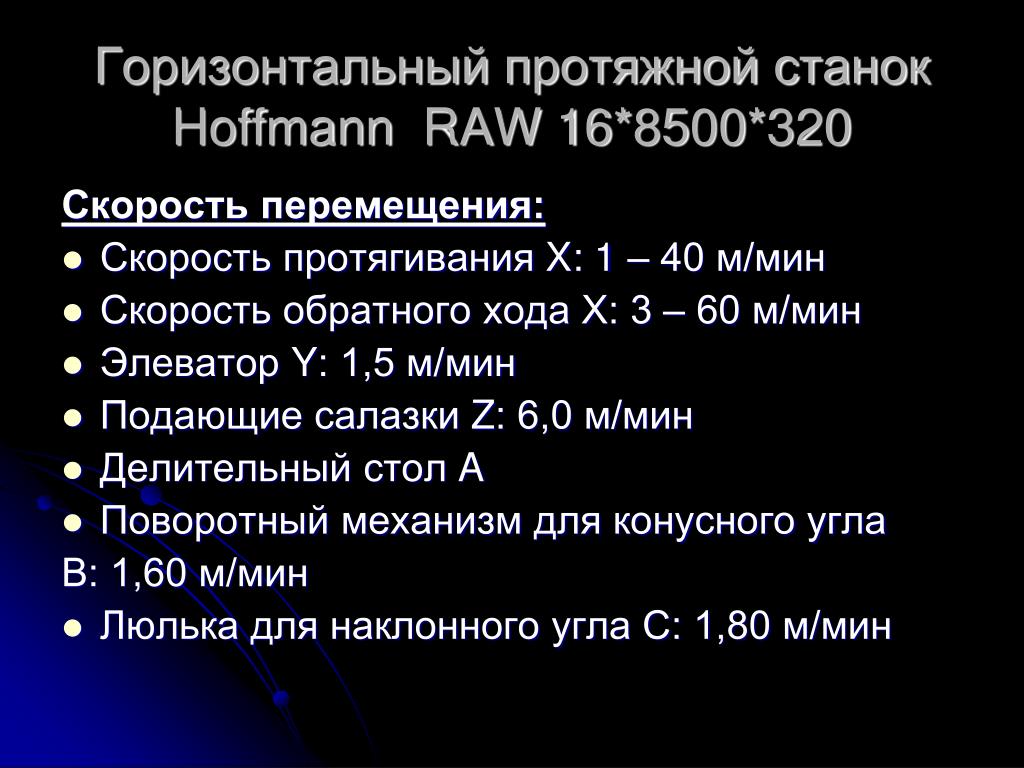

  5. Горизонтальный протяжной станок Hoffmann RAW 16*8500*320 Скорость перемещения: • Скорость протягивания X: 1 – 40 м/мин • Скорость обратного хода Х: 3 – 60 м/мин • Элеватор Y: 1,5 м/мин • Подающие салазки Z: 6,0 м/мин • Делительный стол A • Поворотный механизм для конусного угла В: 1,60 м/мин • Люлька для наклонного угла С: 1,80 м/мин

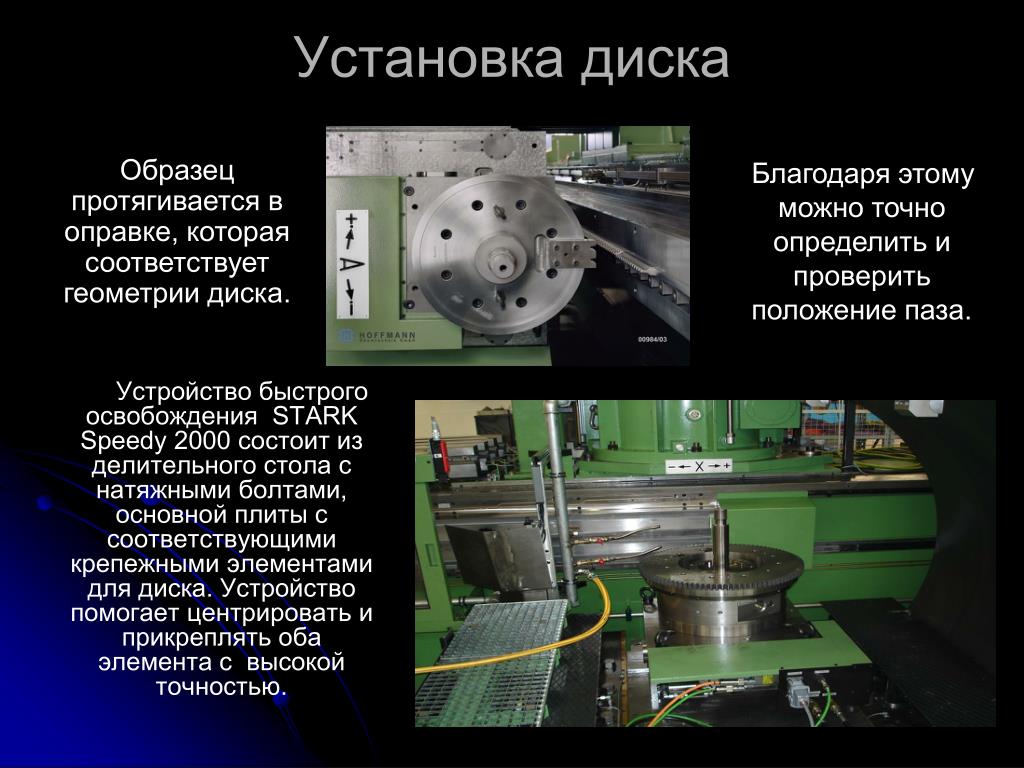

  6. Установка диска Образец протягивается в оправке, которая соответствует геометрии диска. Благодаря этому можно точно определить и проверить положение паза. Устройство быстрого освобождения STARK Speedy 2000 состоит из делительного стола с натяжными болтами, основной плиты с соответствующими крепежными элементами для диска. Устройство помогает центрировать и прикреплять оба элемента с высокой точностью.

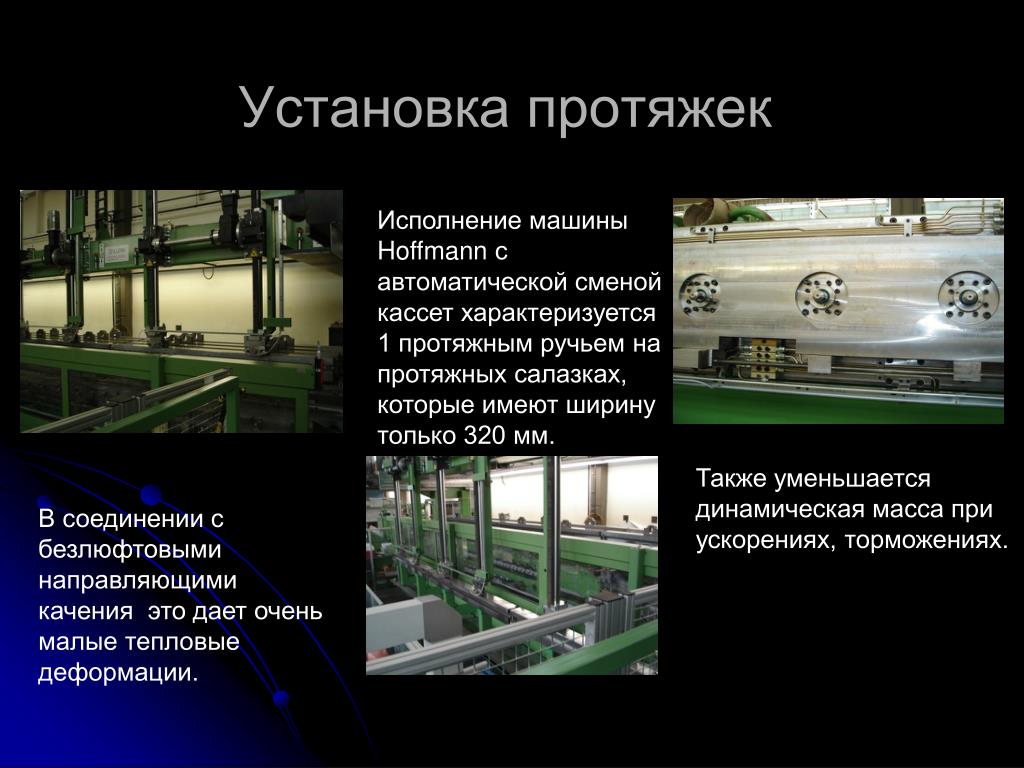

  7. Установка протяжек Исполнение машины Hoffmann с автоматической сменой кассет характеризуется 1 протяжным ручьем на протяжных салазках, которые имеют ширину только 320 мм. Также уменьшается динамическая масса при ускорениях, торможениях. В соединении с безлюфтовыми направляющими качения это дает очень малые тепловые деформации.

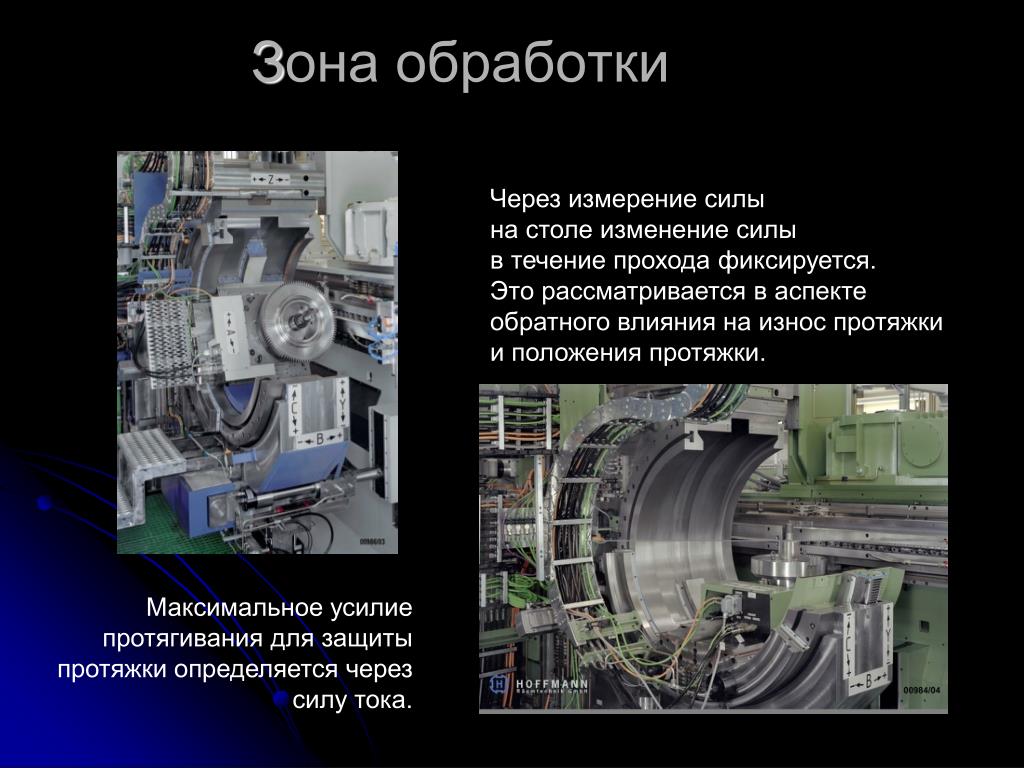

  8. Зона обработки Через измерение силы на столе изменение силы в течение прохода фиксируется. Это рассматривается в аспекте обратного влияния на износ протяжки и положения протяжки. Максимальное усилие протягивания для защиты протяжки определяется через силу тока.

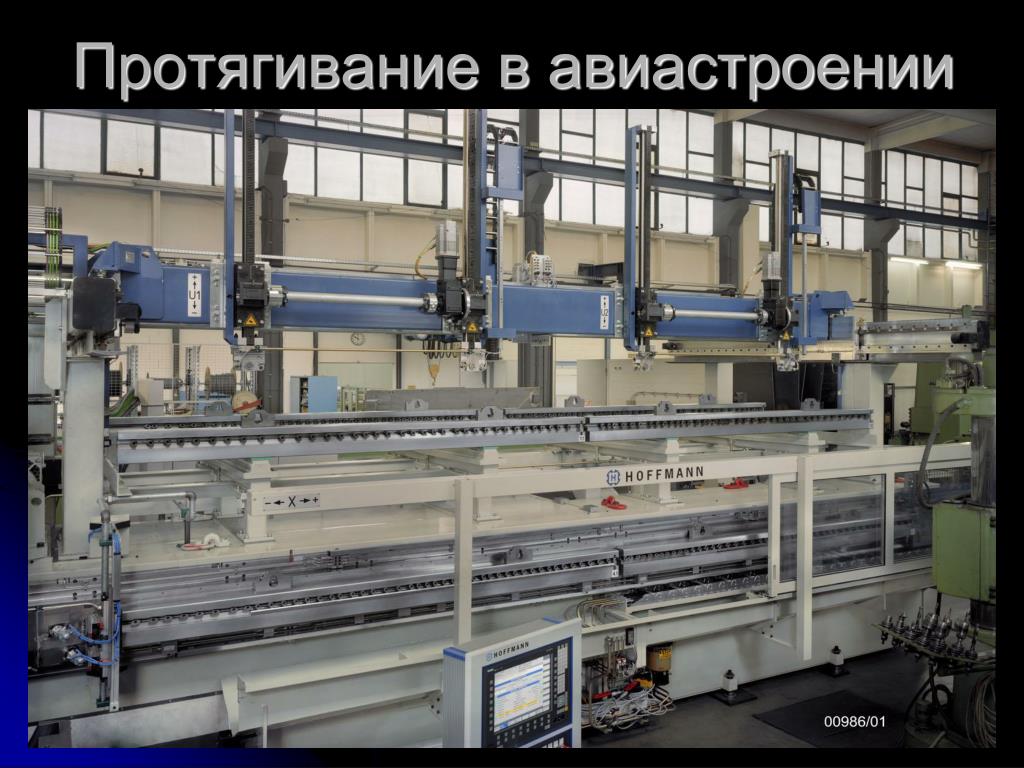

  9. Протягивание в авиастроении

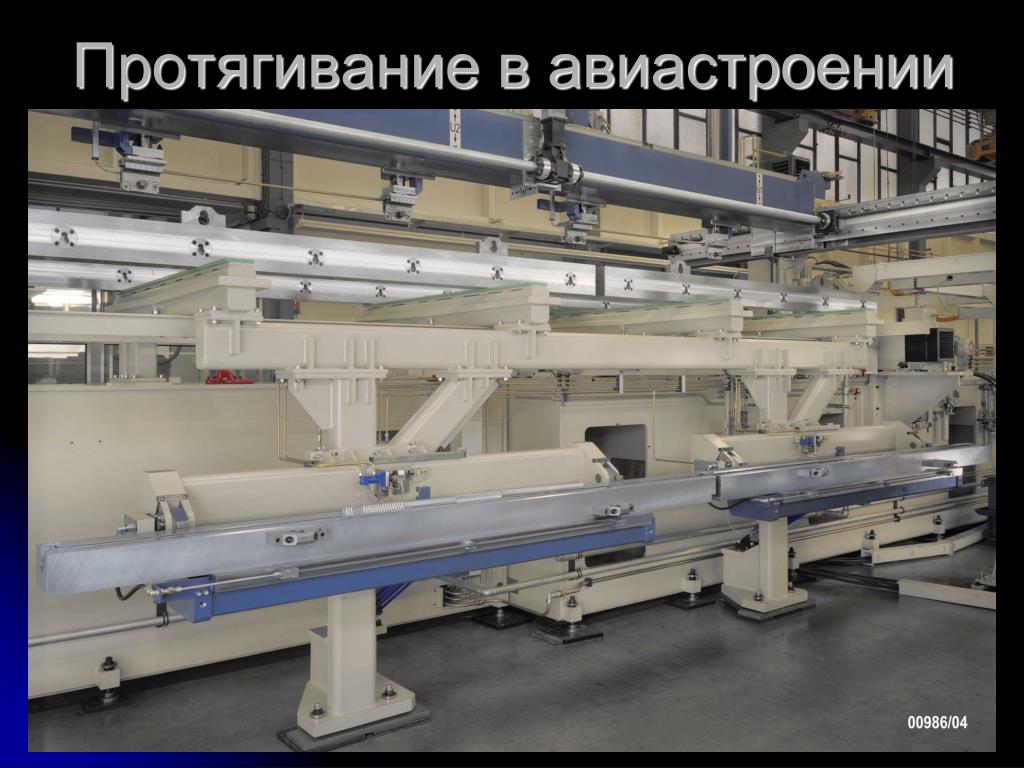

  10. Протягивание в авиастроении

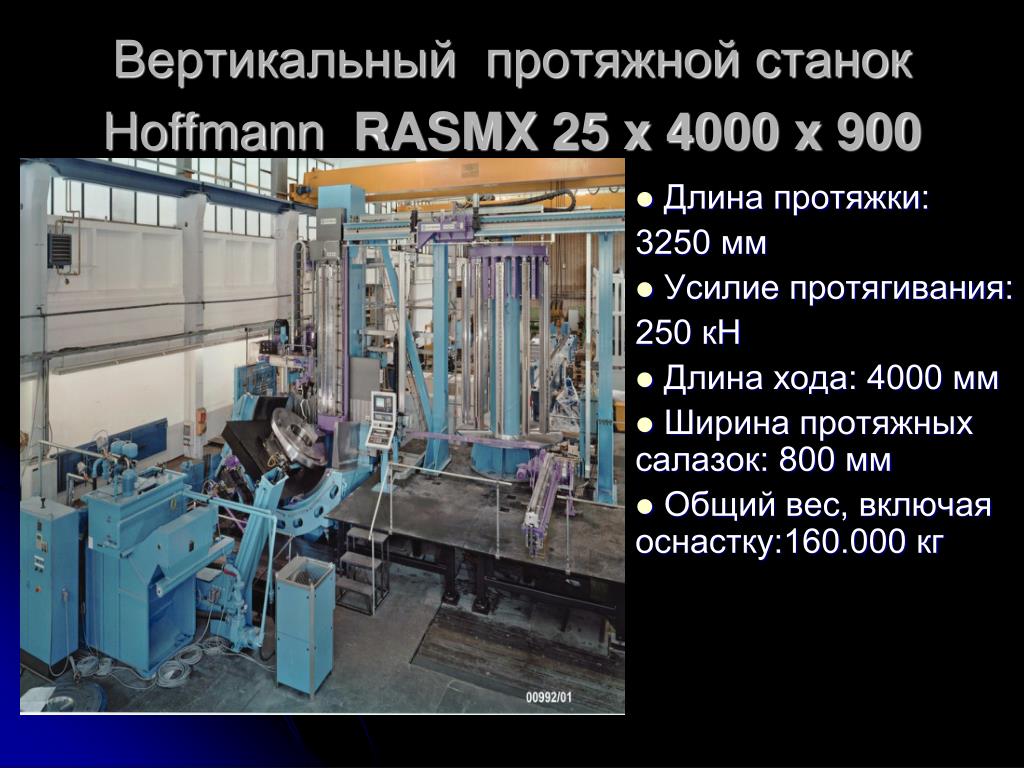

  11. Вертикальный протяжной станок HoffmannRASMX 25 x 4000 x 900 • Длина протяжки: 3250 мм • Усилие протягивания: 250 кН • Длина хода: 4000 мм • Ширина протяжных салазок: 800 мм • Общий вес, включая оснастку:160.000 кг

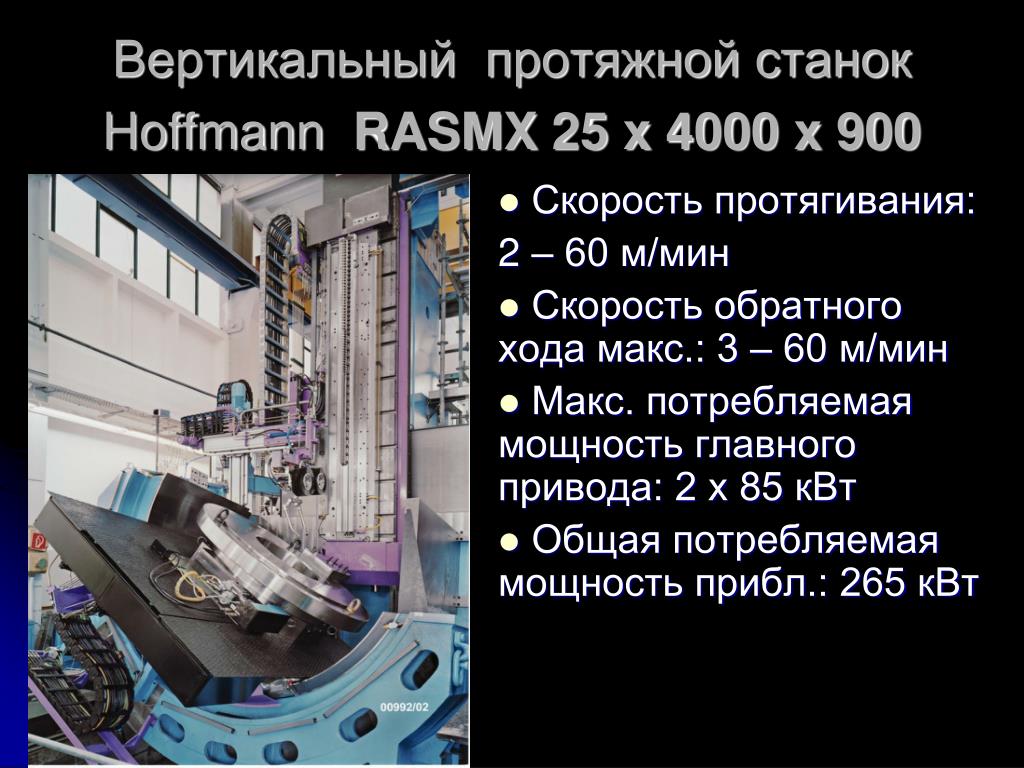

  12. Вертикальный протяжной станок HoffmannRASMX 25 x 4000 x 900 • Скорость протягивания: 2 – 60 м/мин • Скорость обратного хода макс.: 3 – 60 м/мин • Макс. потребляемая мощность главного привода: 2 х 85 кВт • Общая потребляемая мощность прибл.: 265 кВт

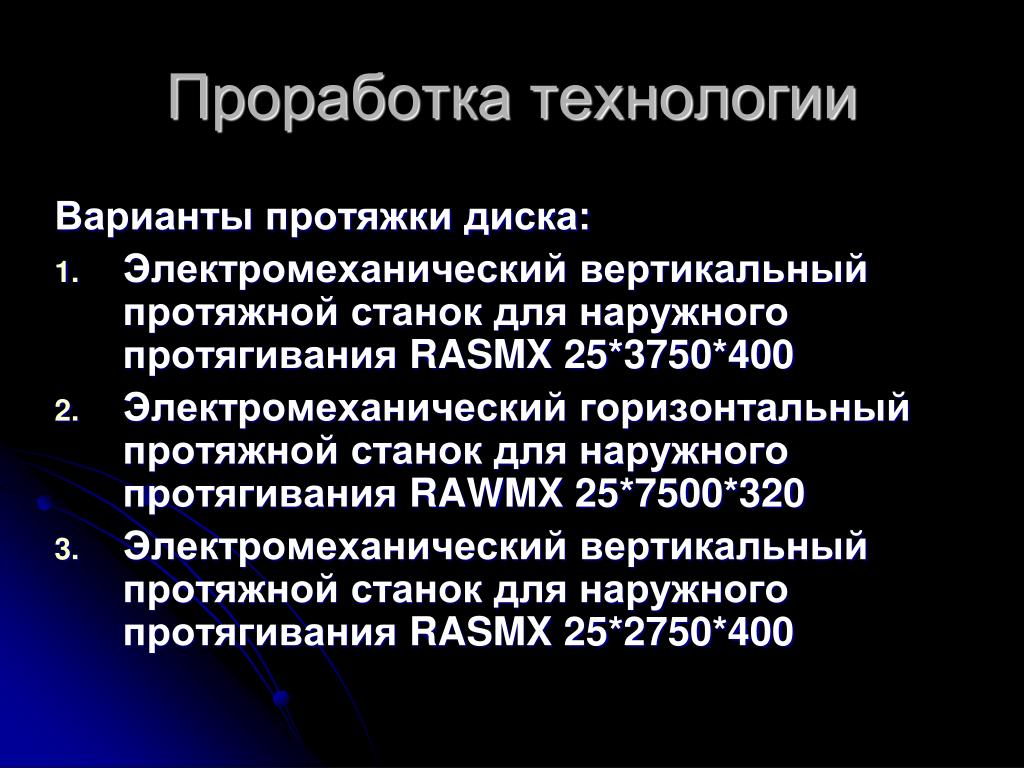

  13. Проработка технологии Варианты протяжки диска: • Электромеханический вертикальный протяжной станок для наружного протягиванияRASMX 25*3750*400 • Электромеханический горизонтальный протяжной станок для наружного протягиванияRAWMX 25*7500*320 • Электромеханический вертикальный протяжной станок для наружного протягиванияRASMX 25*2750*400

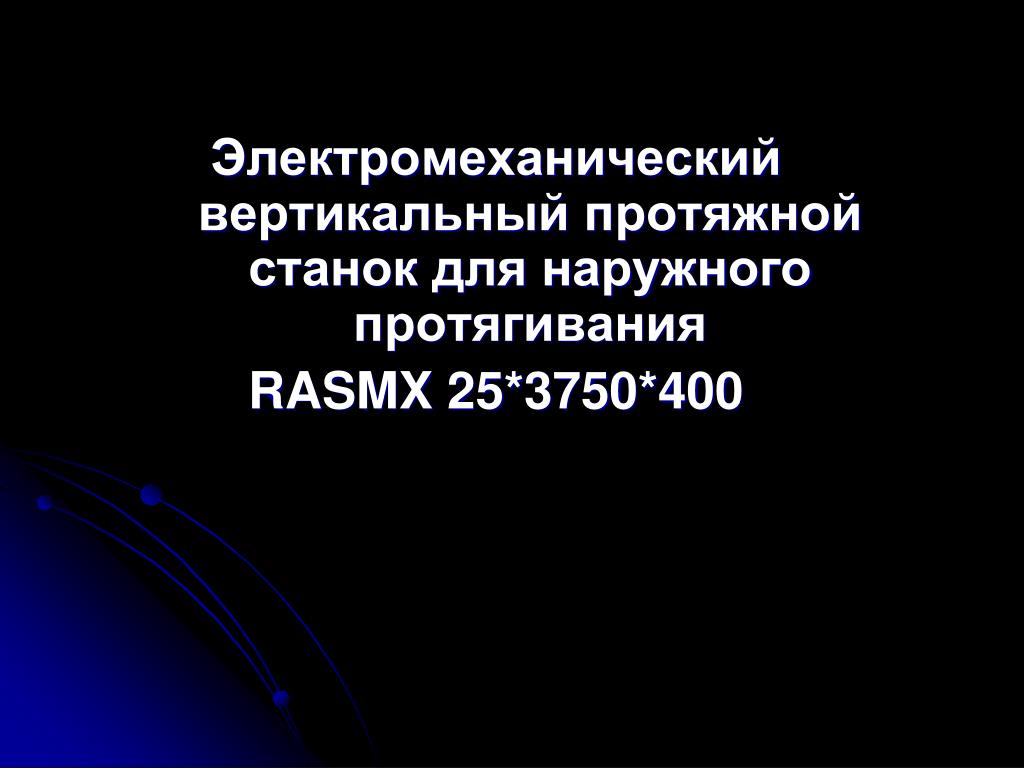

  14. Электромеханический вертикальный протяжной станок для наружного протягивания RASMX 25*3750*400

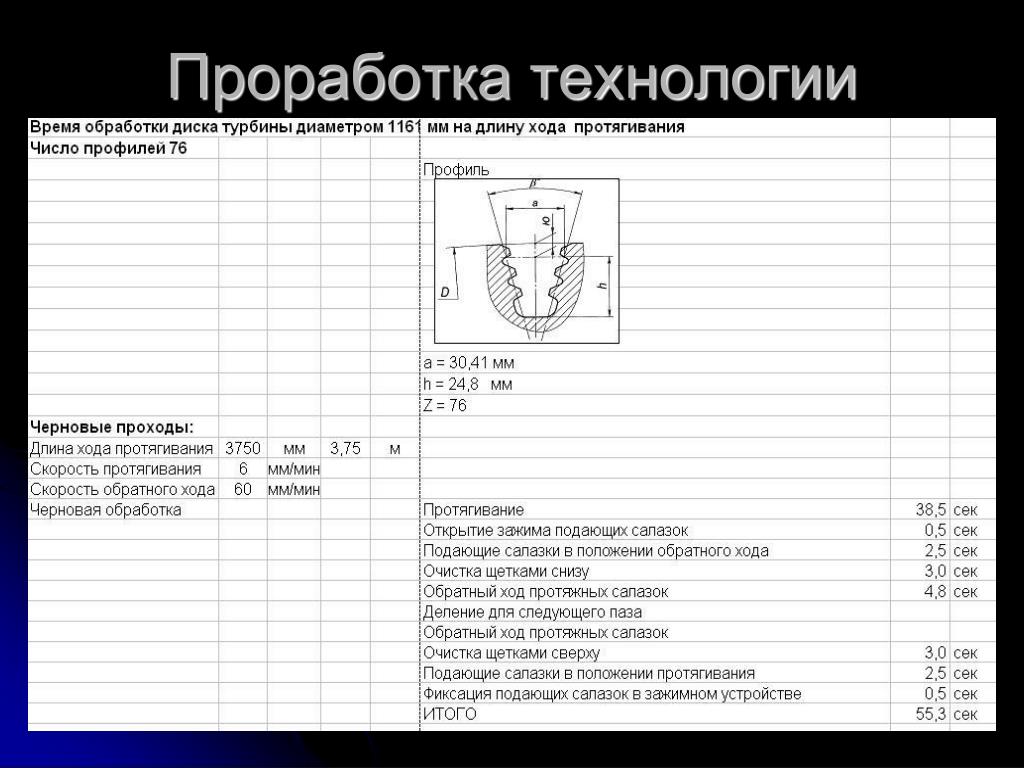

  15. Проработка технологии

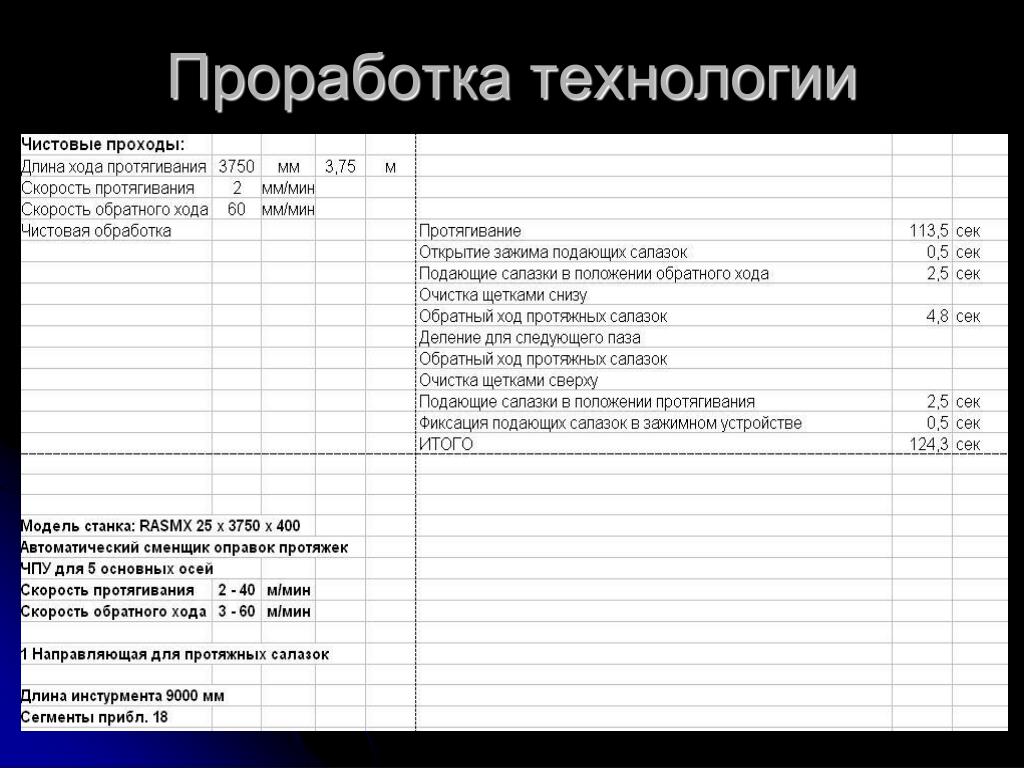

  16. Проработка технологии

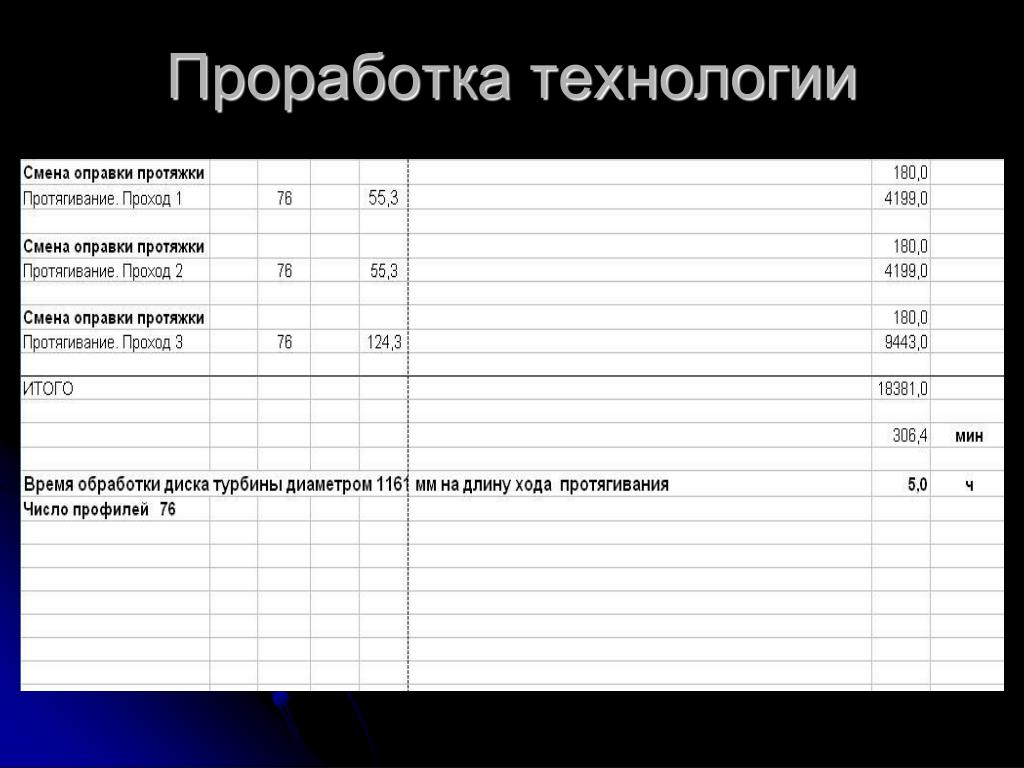

  17. Проработка технологии

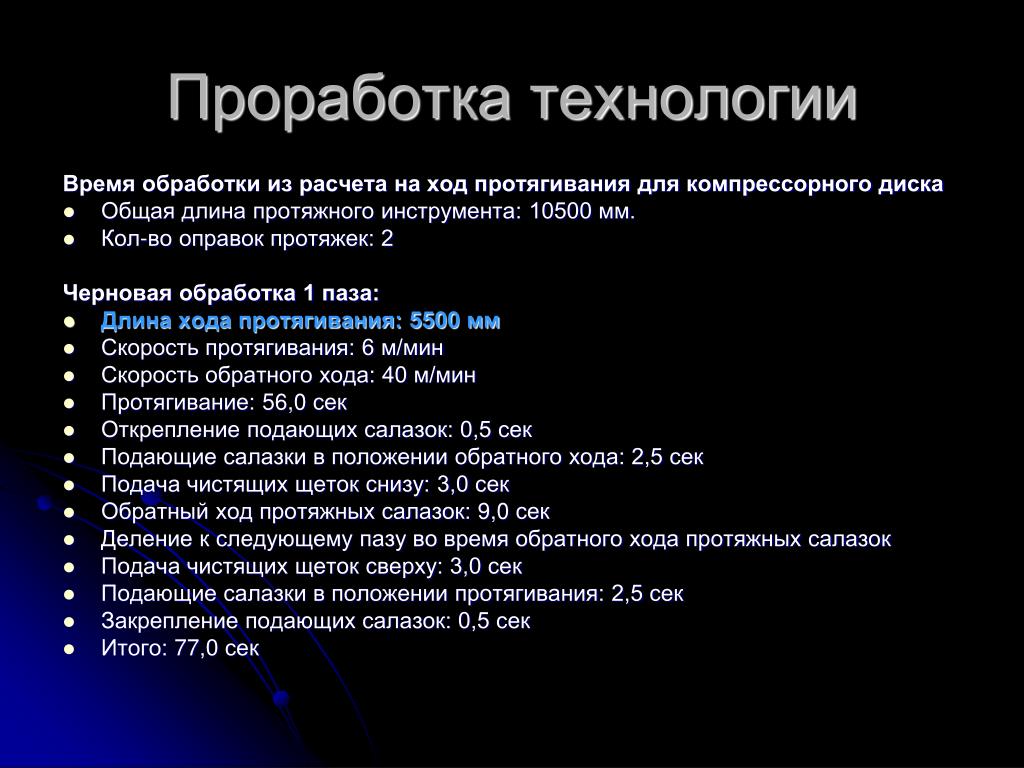

  18. Проработка технологии Время обработки из расчета на ход протягивания для компрессорного диска • Общая длина протяжного инструмента: 10500 мм. • Кол-во оправок протяжек: 2 Черновая обработка 1 паза: • Длина хода протягивания: 5500 мм • Скорость протягивания: 6 м/мин • Скорость обратного хода: 40 м/мин • Протягивание: 56,0 сек • Открепление подающих салазок: 0,5 сек • Подающие салазки в положении обратного хода: 2,5 сек • Подача чистящих щеток снизу: 3,0 сек • Обратный ход протяжных салазок: 9,0 сек • Деление к следующему пазу во время обратного хода протяжных салазок • Подача чистящих щеток сверху: 3,0 сек • Подающие салазки в положении протягивания: 2,5 сек • Закрепление подающих салазок: 0,5 сек • Итого: 77,0 сек

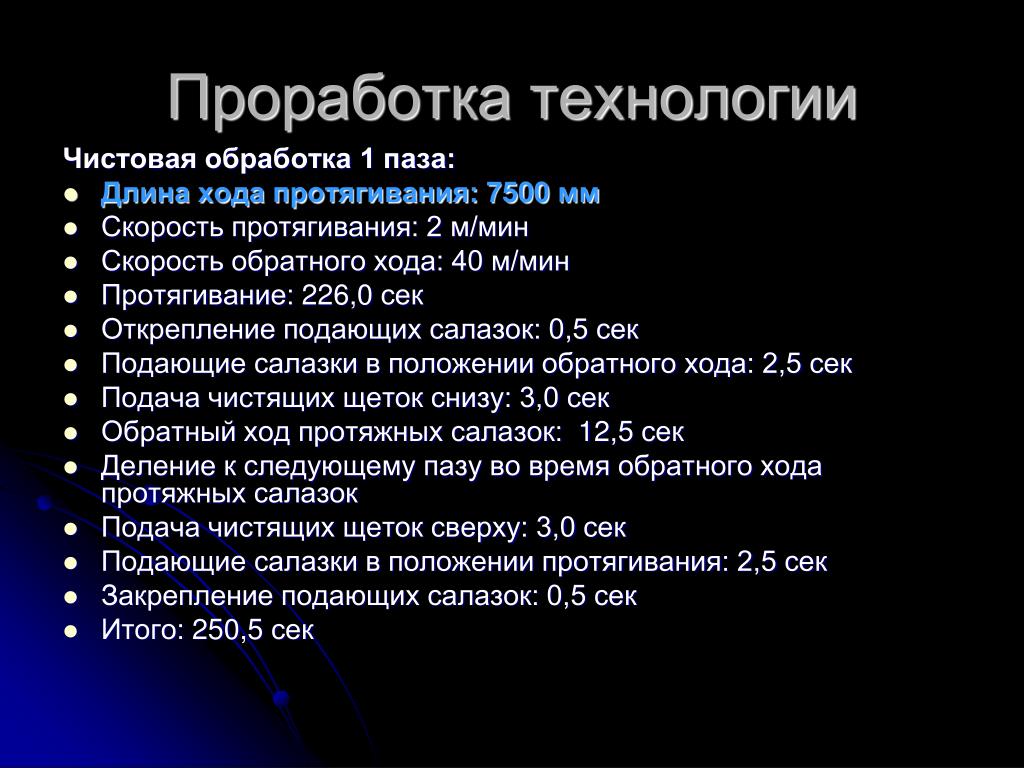

  19. Проработка технологии Чистовая обработка 1 паза: • Длина хода протягивания: 7500 мм • Скорость протягивания: 2 м/мин • Скорость обратного хода: 40 м/мин • Протягивание: 226,0 сек • Открепление подающих салазок: 0,5 сек • Подающие салазки в положении обратного хода: 2,5 сек • Подача чистящих щеток снизу: 3,0 сек • Обратный ход протяжных салазок: 12,5 сек • Деление к следующему пазу во время обратного хода протяжных салазок • Подача чистящих щеток сверху: 3,0 сек • Подающие салазки в положении протягивания: 2,5 сек • Закрепление подающих салазок: 0,5 сек • Итого: 250,5 сек

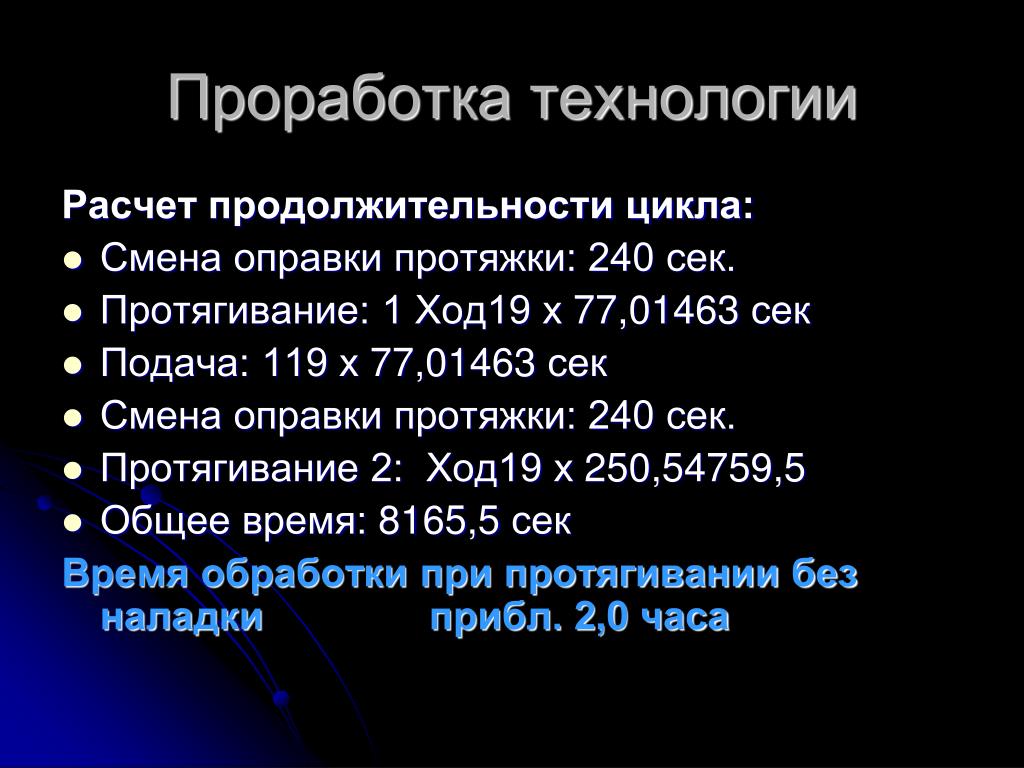

  20. Проработка технологии Расчет продолжительности цикла: • Смена оправки протяжки: 240 сек. • Протягивание: 1 Ход19 х 77,01463 сек • Подача: 119 х 77,01463 сек • Смена оправки протяжки: 240 сек. • Протягивание 2: Ход19 х 250,54759,5 • Общее время: 8165,5 сек Время обработки при протягивании без наладки прибл. 2,0 часа

  21. Сердечное спасибо за ваше внимание!Представительство в России: регион Урал Центр прогрессивных технологий ООО Урал ИнкоД-р инж. Р.М.Мубаракшинтел.: 3422 24 43 29
