Технологии цифровой сотовой связи и телевещания Лекция 9 LTE Small Cells Picocells, Femtocells and Home eNodeBs

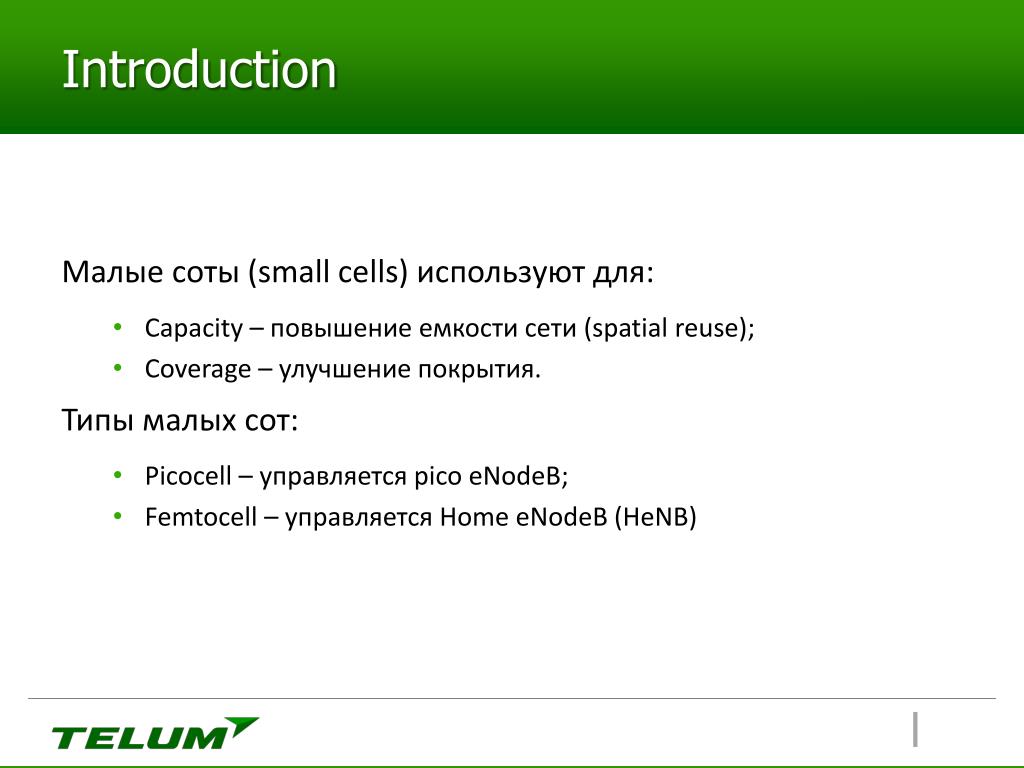

Introduction Малые соты (small cells)используют для: • Capacity –повышение емкости сети (spatial reuse); • Coverage – улучшение покрытия. Типы малых сот: • Picocell – управляется pico eNodeB; • Femtocell – управляется Home eNodeB (HeNB)
Introduction Различия между picoи femtoсотами: • Обычно одна Pico eNodeBуправляет несколькими малыми сотами, которые планируются оператором (как и макро соты). Одна HeNB управляет только одной малой сотой и запускается пользователем самостоятельно (как WiFiраутер, без планирования, где удобно поставить). • Обычно для Femtoсот используется политика доступа Closed Subscriber Group (CSG), а для Pico сот – политика Open Subscriber Group (OSG). • Мощность передачи Femtoсоты меньше. Femtoсота рассчитана для покрытия квартиры, а Pico сота для покрытия торгового центра, предприятия или “hotzone”.MOP (Maximum Output Power) составляет 46 dBm для макросоты, 24 dBmдля пикосоты и 20 dBm для фемтосоты.

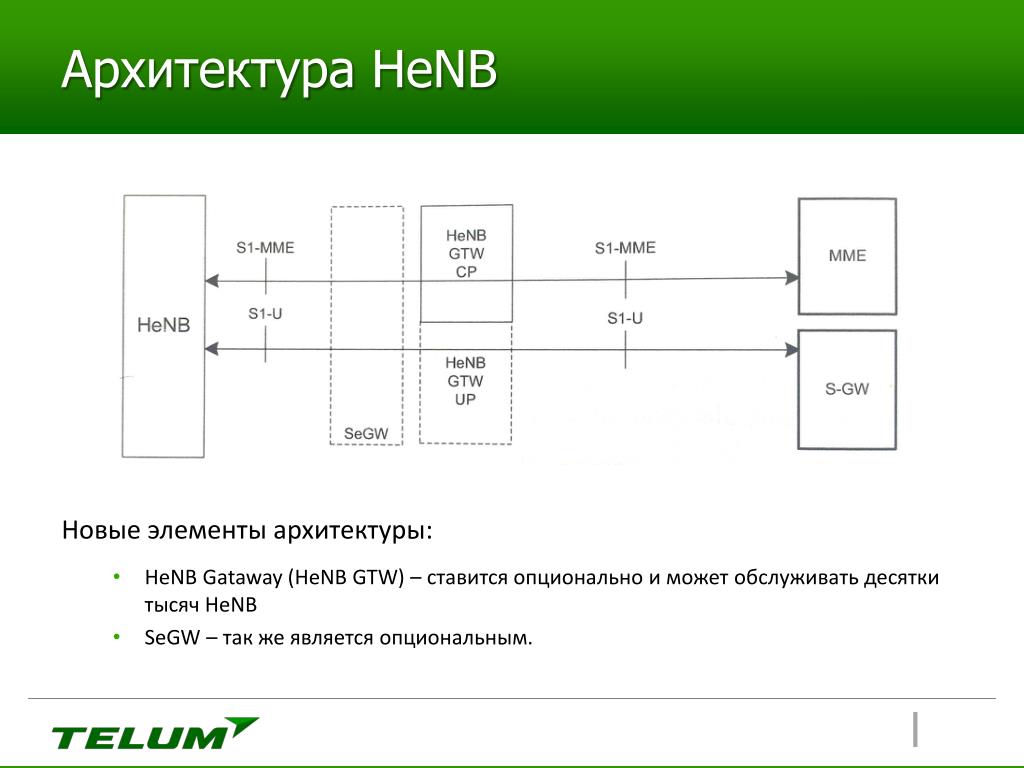

Архитектура HeNB Новые элементы архитектуры: • HeNB Gataway (HeNB GTW) – ставится опционально и может обслуживать десятки тысяч HeNB • SeGW – так же является опциональным.

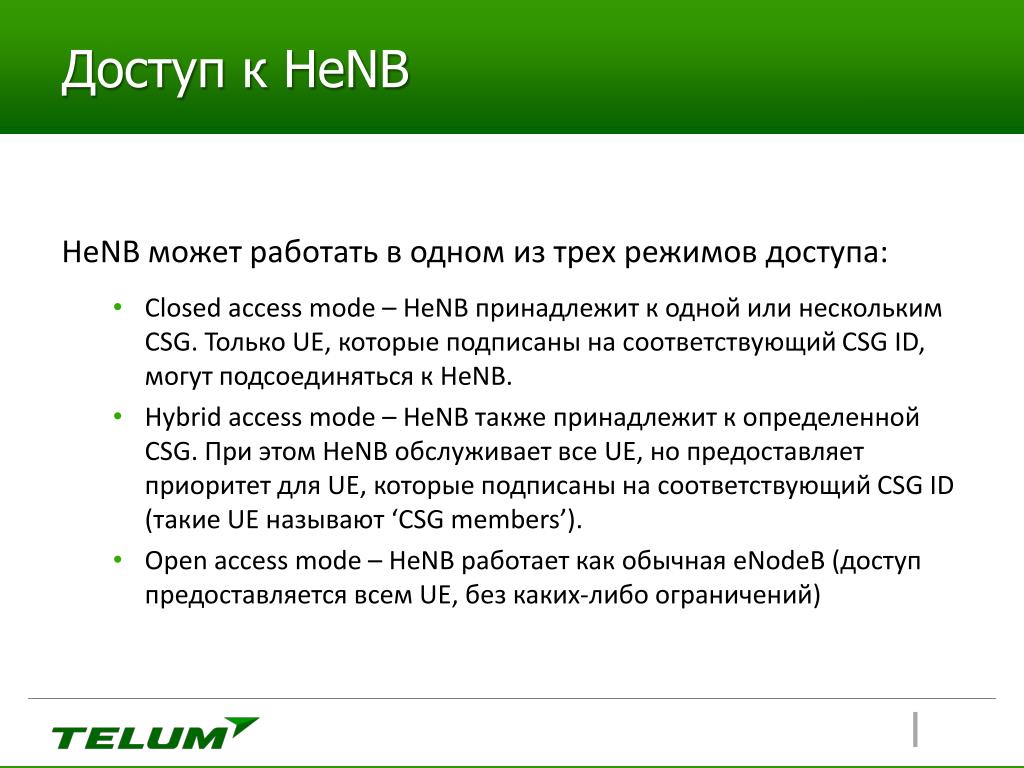

Доступ к HeNB HeNB может работать в одном из трех режимов доступа: • Closed access mode – HeNB принадлежит к одной или нескольким CSG. Только UE, которые подписаны на соответствующий CSG ID, могут подсоединяться к HeNB. • Hybrid access mode – HeNB также принадлежит к определенной CSG. При этом HeNB обслуживает все UE, но предоставляет приоритет для UE, которые подписаны на соответствующий CSG ID (такие UE называют ‘CSG members’). • Open access mode – HeNB работает как обычная eNodeB (доступ предоставляется всем UE, без каких-либо ограничений)

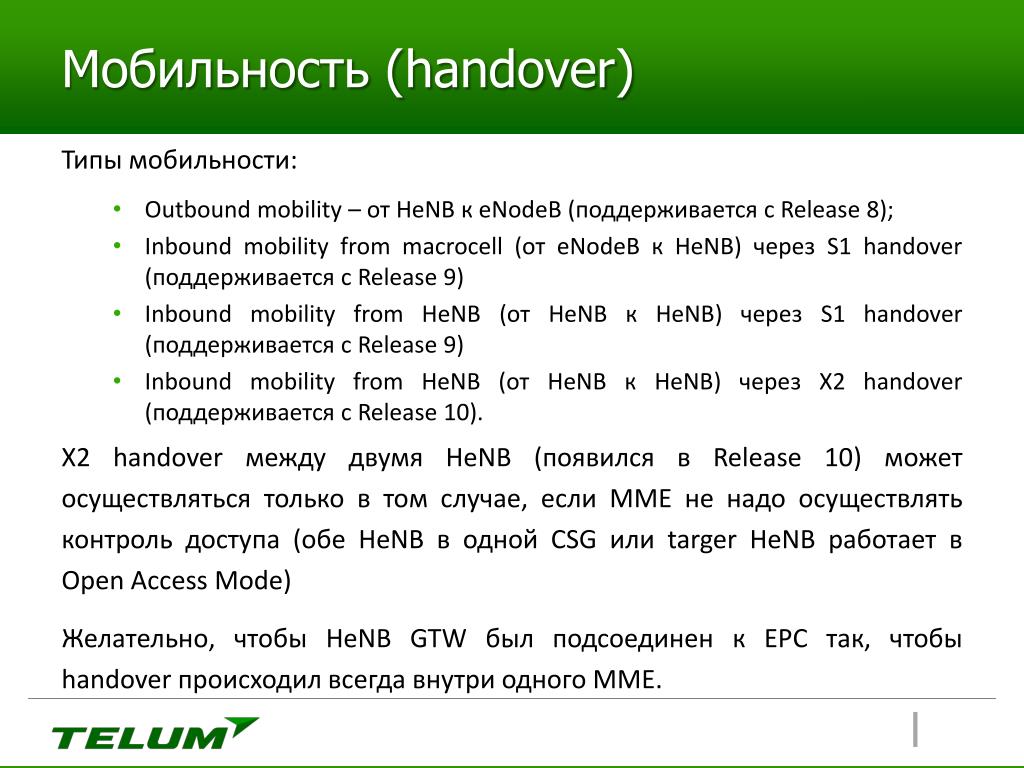

Мобильность (handover) Типы мобильности: • Outbound mobility – от HeNB к eNodeB (поддерживается с Release 8); • Inbound mobility from macrocell (от eNodeB к HeNB) через S1 handover (поддерживается с Release 9) • Inbound mobility from HeNB (от HeNB к HeNB) через S1 handover (поддерживается с Release 9) • Inbound mobility from HeNB (от HeNB к HeNB) через X2 handover (поддерживается с Release 10). X2 handover между двумя HeNB (появился в Release 10) может осуществляться только в том случае, если MME не надо осуществлять контроль доступа (обе HeNB в одной CSG или targer HeNB работает в Open Access Mode) Желательно, чтобы HeNB GTW был подсоединен к EPC так, чтобы handover происходил всегда внутри одного MME.

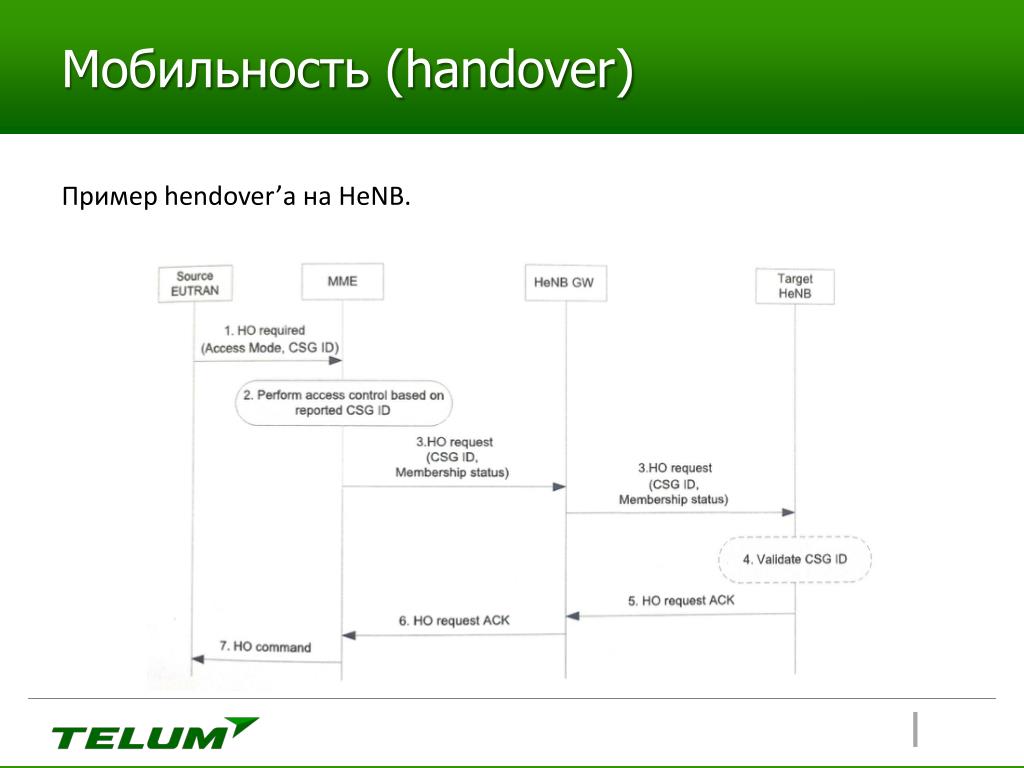

Мобильность (handover) Пример hendover’а на HeNB.

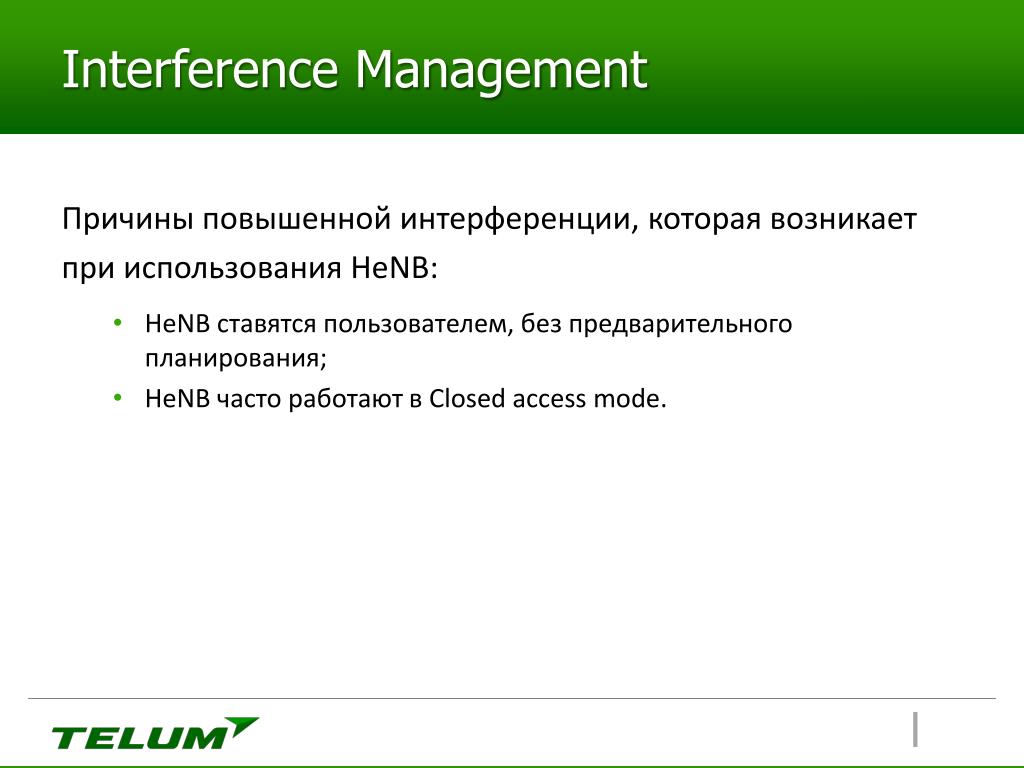

Interference Management Причины повышенной интерференции, которая возникает при использования HeNB: • HeNB ставятся пользователем, без предварительного планирования; • HeNB часто работают в Closed access mode.

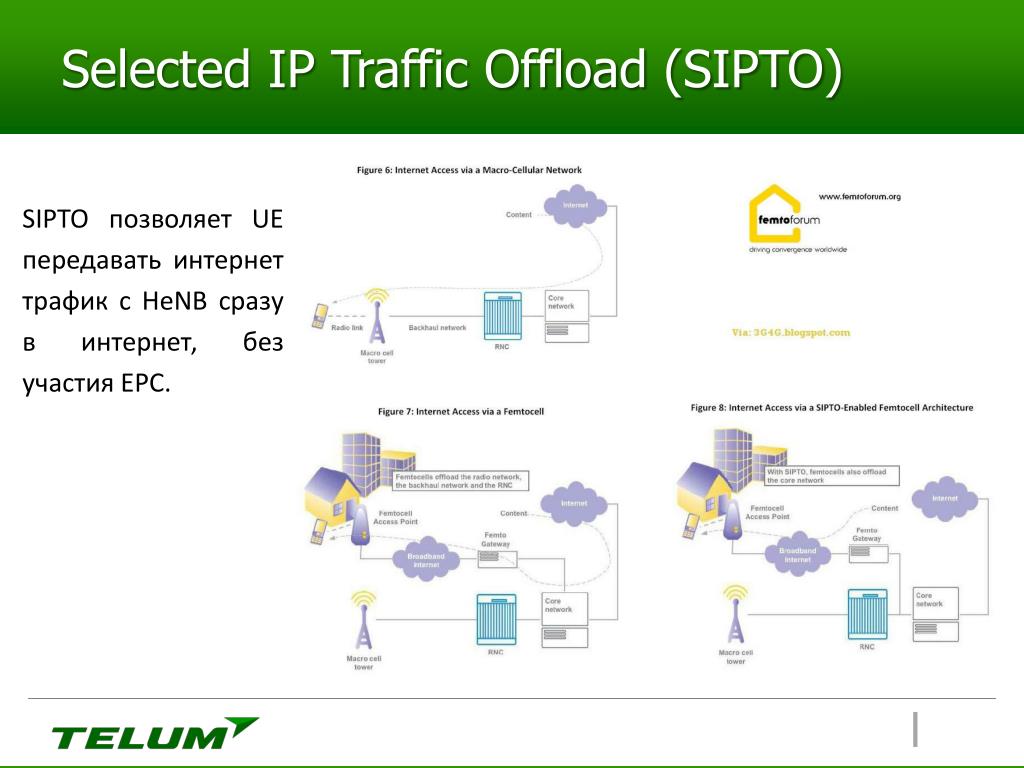

Selected IP Traffic Offload (SIPTO) SIPTO позволяет UE передаватьинтернет трафик c HeNB сразу в интернет, без участия EPC.
Local IP Access (LIPA) Support LIPA позволяет UE получать доступ в локальную IP сеть (принтер, сервер и т.д.).
