  1. Laboratório 3 Sistemas embarcados Período 2010.2

  2. Roteiro • Confecção dos cabos serial e de rede • Configurações adicionais da estação de trabalho • Boot na plataforma OMAP

  3. Cabo serial

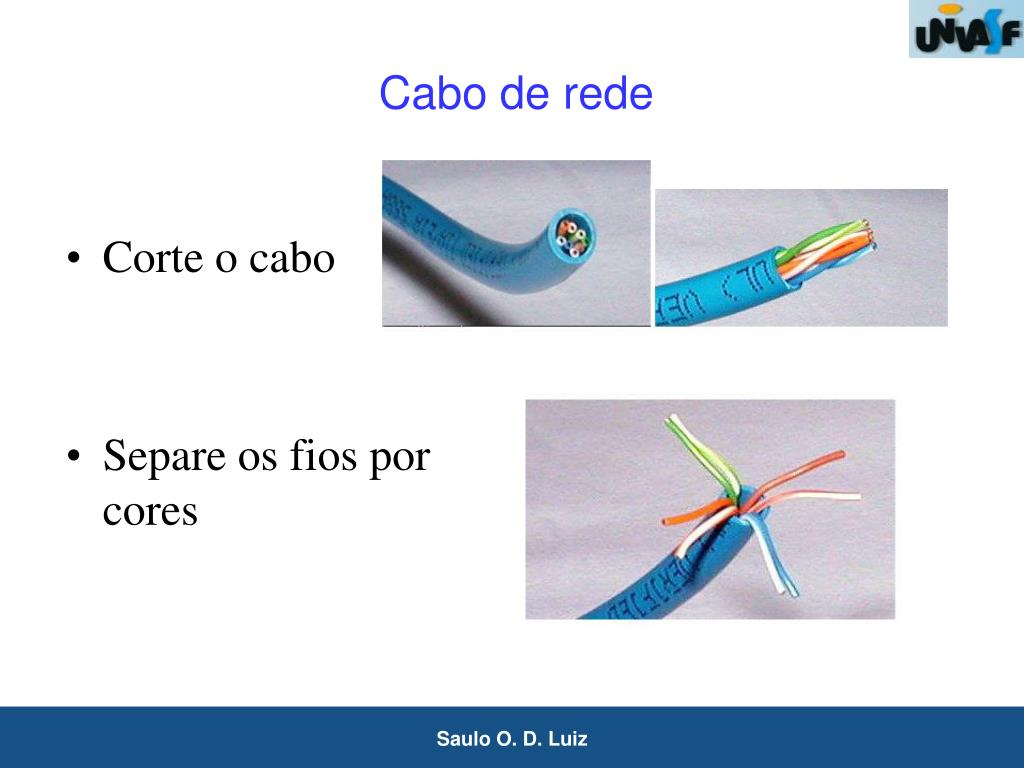

  4. Cabo de rede • Corte o cabo • Separe os fios por cores

  5. Cabo de rede

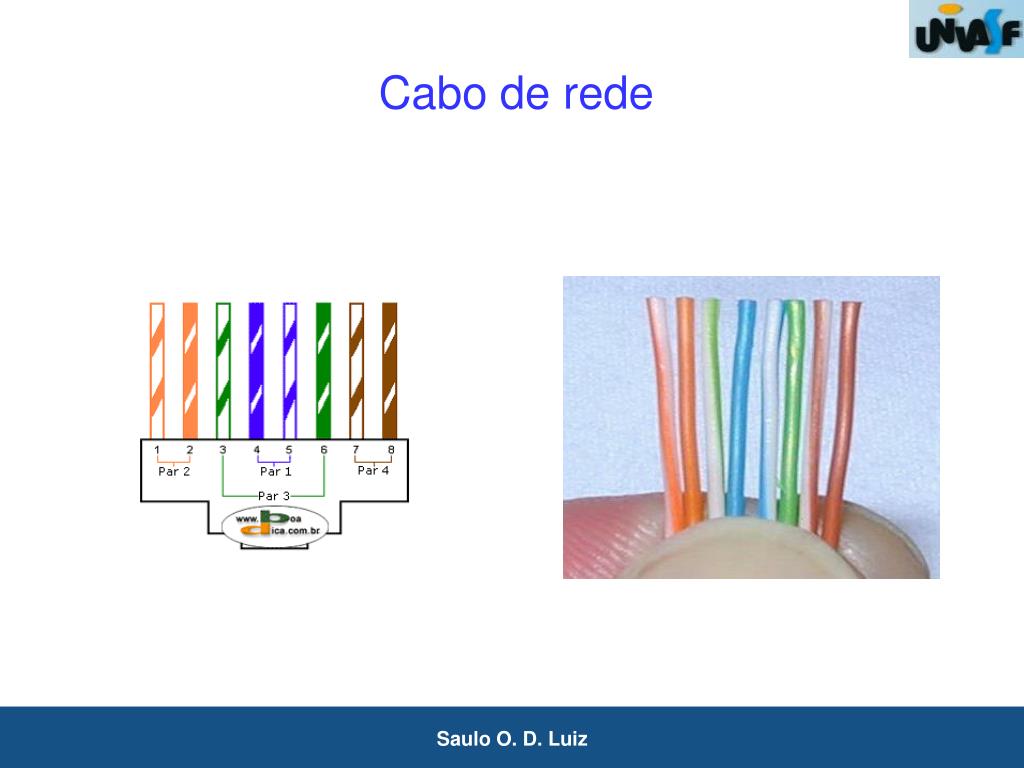

  6. Cabo de rede • Conector RJ-45 • Certo: • Errado:

  7. Uso do OMAP1611 • Cabo de energia

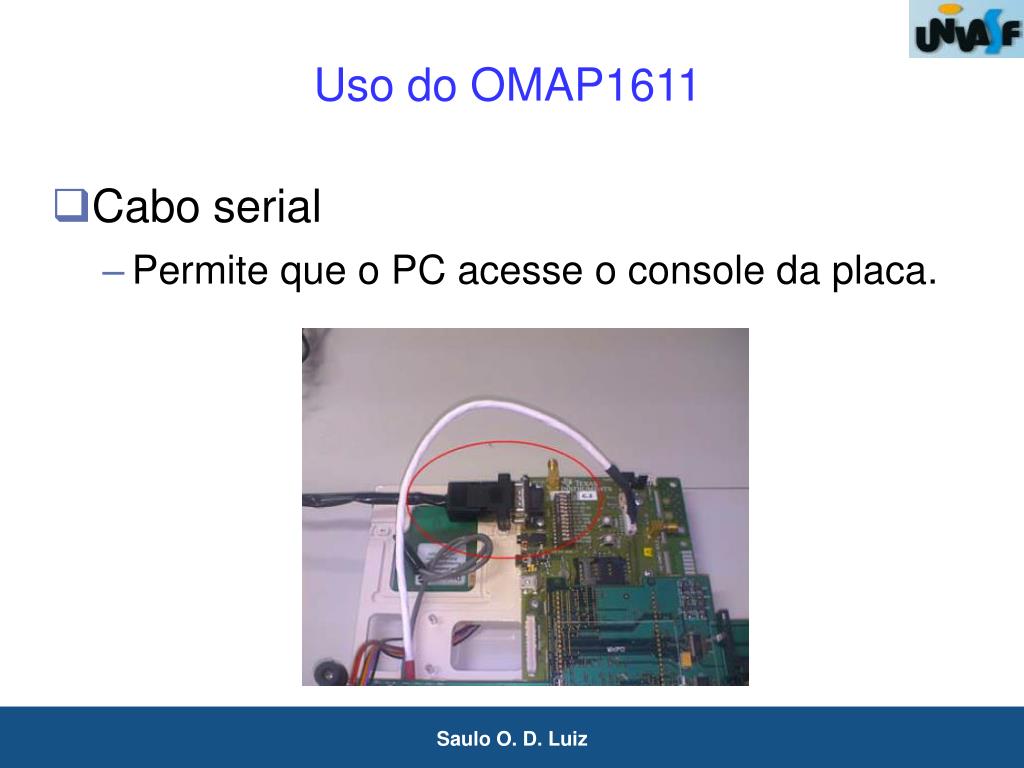

  8. Uso do OMAP1611 • Cabo serial • Permite que o PC acesse o console da placa.

  9. Uso do OMAP1611 • Cabo de rede

  10. Configurações adicionais da estação de trabalho

  11. Estação de Trabalho • Configurar os programas/serviços • Minicom: • Programa de comunicação serial • TFTP • Transferência de dados entre a plataforma e a estação de trabalho. • NFS • Protocolo que permite o aceso ao sistema de arquivos através da rede, tão facilmente como se estivesse armazenado localmente • DHCP (caso não exista na rede) • Prover endereços IP para a plataforma

  12. Configurações • Minicom • Se não estiver instalado • apt-get install minicom • Configuração • sudo minicom -w • CTRL A Z • O (configure minicom) • serial port setup • save setup as dfl • Exit • CTRL A Z • X, yes • Taxa de transmissão: • 115200bps • 8 bits N1 • Porta serial: • /dev/ttyS0

  13. Configurações • TFTP • Se não estiver instalado • sudo apt-get install tftpd netkit-inetd • Criar a pasta de compartilhamento • mkdir -p /embedded/targets/ • Editar o arquivo • sudo vi /etc/inetd.conf • Iniciar o inetd • sudo /etc/init.d/inetd start tftp dgram udp wait nobody /usr/sbin/tcpd /usr/sbin/in.tftpd /embedded/targets Linha a ser adicionada no início do arquivo

  14. Coloque a imagem do kernel na pasta /embedded/targets

  15. Configurações • NFS • Se não estiver instalado • sudo apt-get install nfs-kernel-server • Diretório da distribuição • /embedded/targets/tux • Exportar o diretório • Editar o arquivo /etc/exports • Iniciar o serviço • sudo /etc/init.d/nfs-kernel-server start /embedded/targets/tux *(rw,no_root_squash,no_all_squash,async) Linha a ser adicionada

  16. Boot na plataforma OMAP: U-Boot • printenv: imprime as variáveis de ambiente • saveenv: salva as variáveis de ambiente • setenv: configura as variáveis de ambiente • bootp: obtém um IP do servidor de IP • tftpboot: faz boot da imagem do kernel via internet usando o protocolo TFTP. tftpboot [loadAddress] [bootfilename] • bootm: inicializa o kernel. bootm [AddressBootFilename] • help

  17. Configurar o UBoot • Imprime as variáveis atuais: • print • Seta algumas variáveis: • set eth0 • set bootargs mem=32M console=ttyS0,115200n8 noinitrd root=/embedded/targets/tux rw nfsroot=XXX.XXX.XXX.XXX:/embedded/targets/tux,nolock ip=dhcp (coloque seu IP no lugar de XXX.XXX.XXX.XXX) • set serverip XXX.XXX.XXX.XXX (coloque seu IP no lugar de XXX.XXX.XXX.XXX) • set bootcmd 'bootp;tftp;bootm' • save • Faz download da imagem do kernel: • tftpboot 0x10000000 uImage • Dá boot no kernel: • bootm

  18. Fora do scratchbox • Mover o rootfs • sudo mv /embedded/targets/tux /embedded/targets/tux_bak • Criar um link simbólico do scratchbox para o rootfs • sudo ln -s /scratchbox/users/$USER/targets/TUX /embedded/targets/tux • Re-exportar o NFS • sudo exportfs -a • Sincronizar o antigo target com o scratchbox • sudo rsync -a /embedded/targets/tux_bak/ /embedded/targets/tux/

  19. Referências • Vilhena, A. Fazendo seus cabos de rede – Parte 2, http://www.boadica.com.br/layoutdica.asp?codigo=298 (data de acesso: Janeiro de 2007)
