物业管理专业课程 《物业设备设施管理》学习授导. 第八讲 建筑通风与防排烟. 第八章 建筑通风与防排烟. 第一节 建筑通风基本知识. 一、通风系统的作用. 通风是 改善空气条件 的一种方法，它包括从室内排除污浊空气和向室内补充新鲜空气两个方面。前者称为排风，后者称为送风。为实现排风和送风所采用的一系列设备、装置的总体 称为通风系统。. 风水 从字面意思上就是古人讲究建筑通风和便于取水。晋人郭璞 《 葬经 》 解释风水： “ 气乘风则散，界水则止，古人聚之使不散，行之使有止，故谓之风水 ” 。形成了住宅要朝阳光、避风雨、利通风、防火灾、近水源、利出行等最基本的居住理论。.
E N D
物业管理专业课程《物业设备设施管理》学习授导物业管理专业课程《物业设备设施管理》学习授导 第八讲 建筑通风与防排烟
第八章 建筑通风与防排烟 第一节 建筑通风基本知识
一、通风系统的作用 • 通风是改善空气条件的一种方法，它包括从室内排除污浊空气和向室内补充新鲜空气两个方面。前者称为排风，后者称为送风。为实现排风和送风所采用的一系列设备、装置的总体称为通风系统。
二、通风系统的分类 • 迫使室内空气流动的动力称为通风系统的作用动力，通风系统按作用动力来划分，可分为: • 自然通风 • 机械通风
1．自然通风 • 自然通风主要是依靠室外风所造成的自然风压和室内外空气温度差所造成的热压来迫使空气进行流动，从而改变室内空气环境。 • 自然通风是一种经济而有效的通风方法。但受自然条件的影响较大，空气不能进行预先处理，排出的空气不能进行除尘和净化，会污染周围环境。
风压作用下的自然通风 热压作用下的自然通风

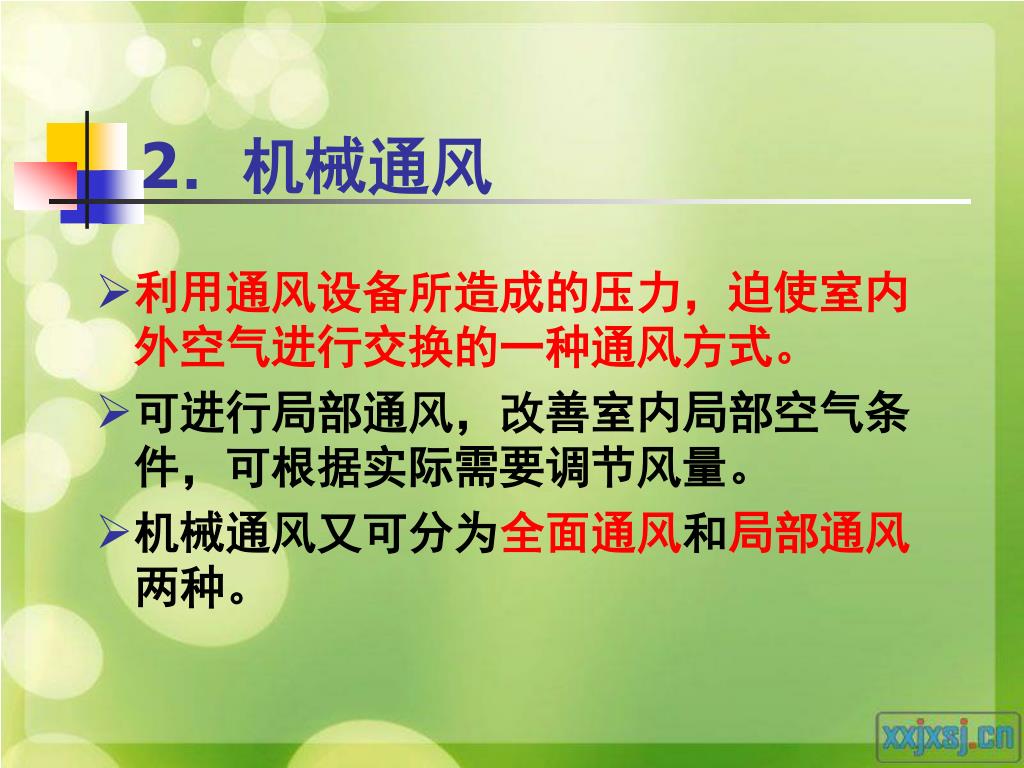

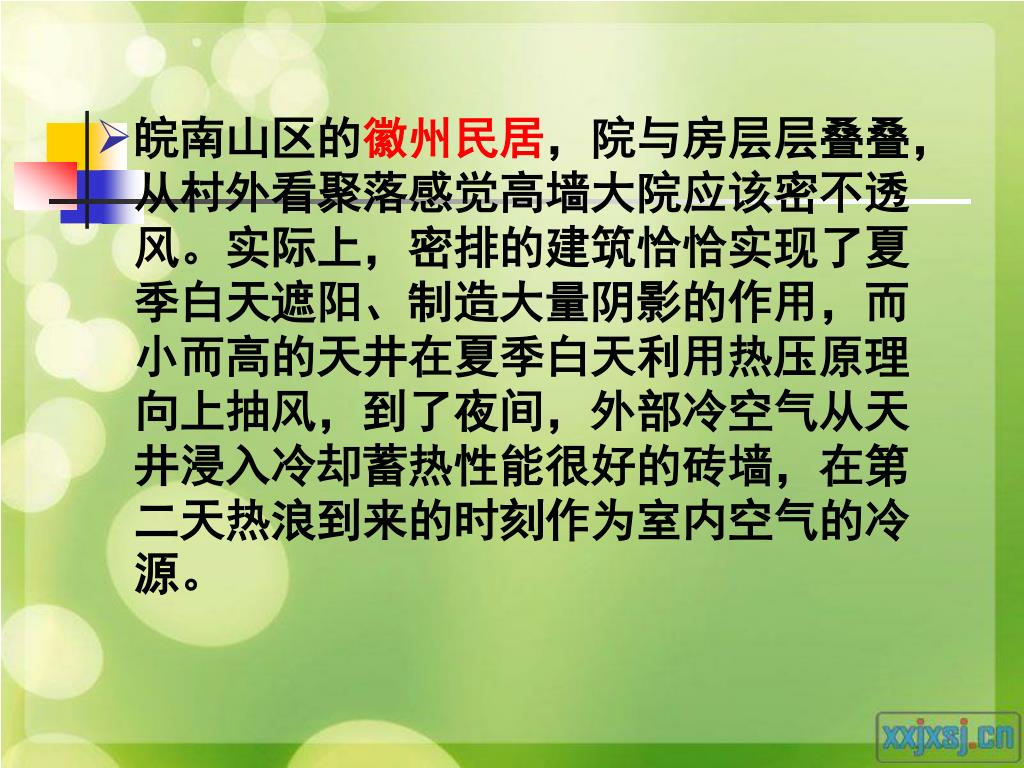

2．机械通风 • 利用通风设备所造成的压力，迫使室内外空气进行交换的一种通风方式。 • 可进行局部通风，改善室内局部空气条件，可根据实际需要调节风量。 • 机械通风又可分为全面通风和局部通风两种。
图3.用轴流风机排风的全面通风 图4 同时设送风、排风风机的全面通风方式

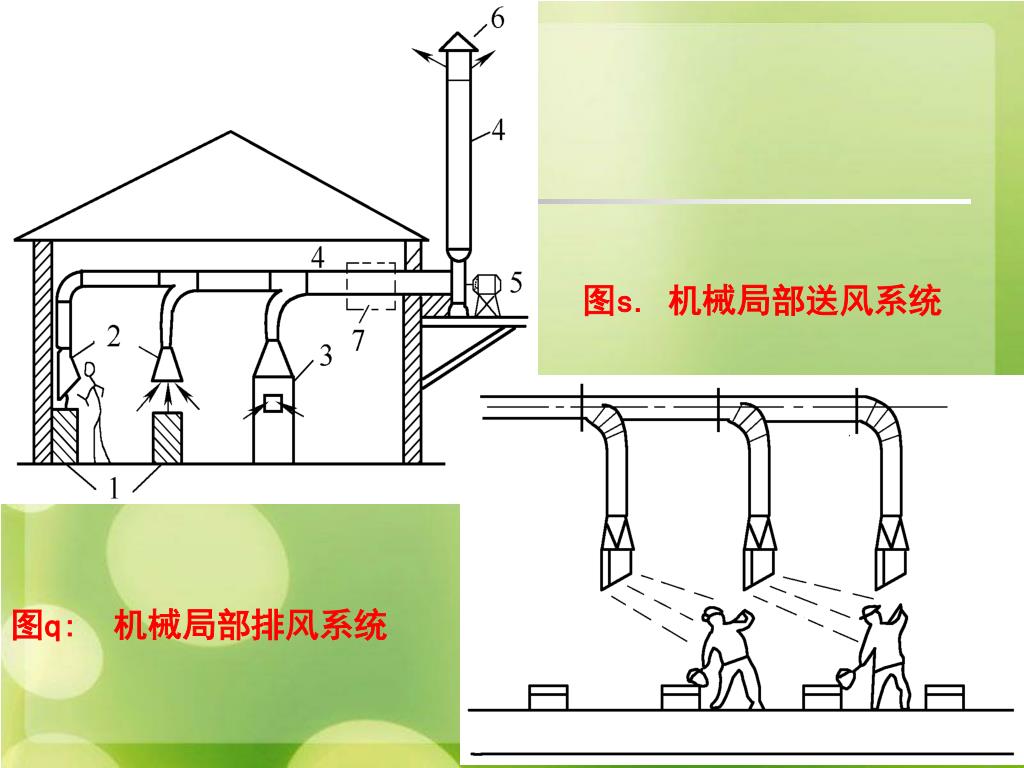

图s. 机械局部送风系统 图q: 机械局部排风系统
通风方式的选择 （1）室内有发热，蒸汽，有害物发生源，且相对集中，宜采用局部排风 （2）局部排风不足，可改用全面排风。先考虑自然通风，再考虑机械通风。 • 民用建筑： 厨房，厕所，盥洗室，浴室肯定要考虑通风。 自然通风先于机械通风，局部通风先于整体通风。 居住，办公楼等高档建筑，自然通风往往无法满足，可以用机械通风补充。
工业建筑： 多采用机械通风。 • 工业产品要求稳定一致无差别。自然通风没办法做到稳定送排风，因此采用更为精确的机械送排风。 • 周围环境恶劣：采用正压送风 • 室内有污染：采用负压排风 • 自然补风不足，机械送风补充。
第二节 通风管道及设备 • 自然通风系统一般不需要设置设备，机械通风的主要设备有风机、风管或风道、风阀、风口和除尘设备等。

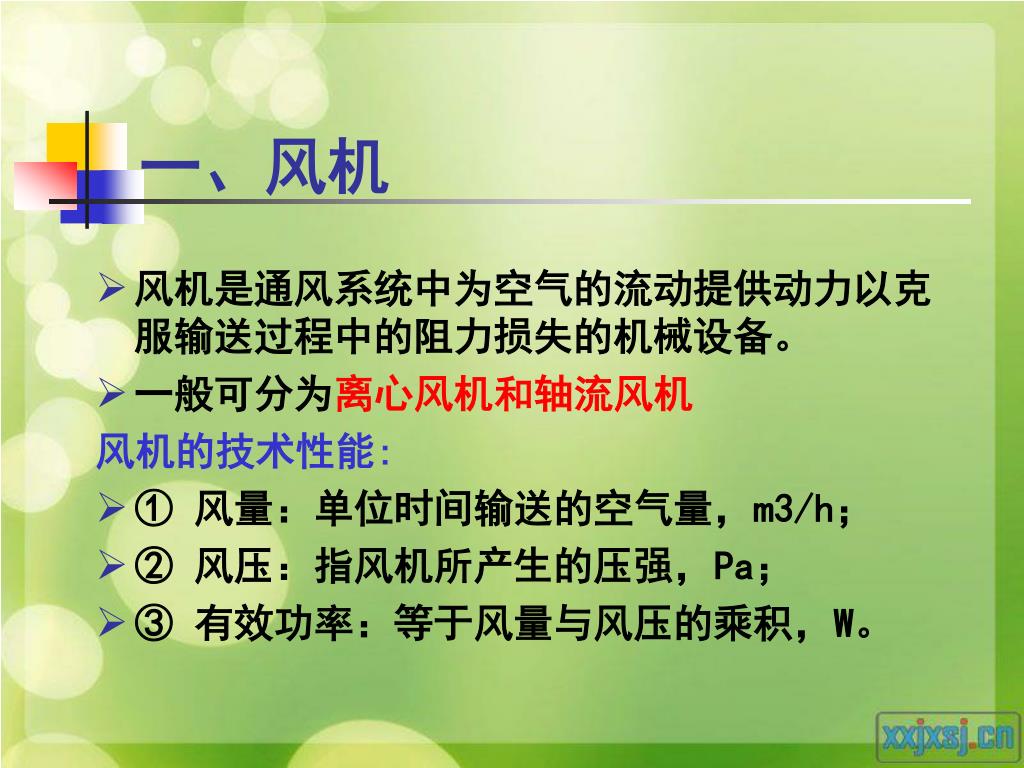

一、风机 • 风机是通风系统中为空气的流动提供动力以克服输送过程中的阻力损失的机械设备。 • 一般可分为离心风机和轴流风机 风机的技术性能: • ① 风量：单位时间输送的空气量，m3/h； • ② 风压：指风机所产生的压强，Pa； • ③ 有效功率：等于风量与风压的乘积，W。
1—叶轮；2—机轴；3—机壳；4—吸气口；5—排气口1—叶轮；2—机轴；3—机壳；4—吸气口；5—排气口 图e. 离心风机结构示意图
二、通风管道 1．风管材料 • 金属材料有薄钢板、不锈钢板（防腐）、铝板（防爆）等； • 非金属材料有玻璃钢板、硬聚氯乙烯板、混凝土风道等。
二、通风管道 • 经常移动的风管，则大多用柔性材料制成各种软管，如塑料软管、橡胶软管以及金属软管等 • 国内广泛推广应用的法兰垫料为泡沫氯丁橡胶垫，其一面带胶，使用这种垫料操作方便，密封效果较好。

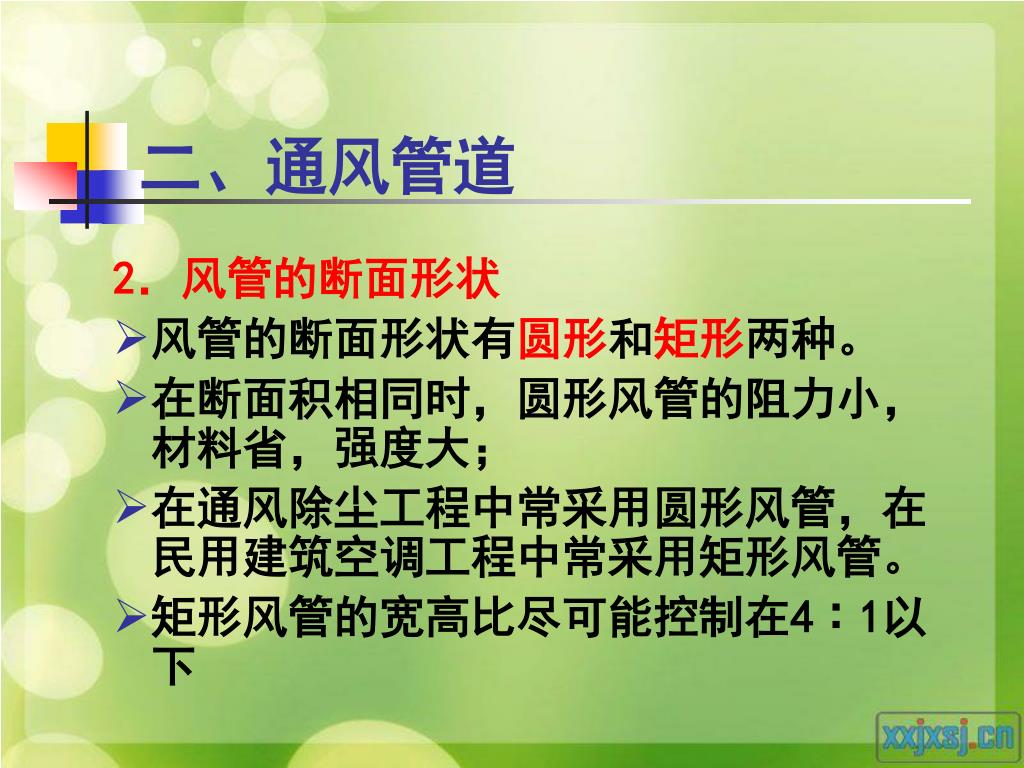

二、通风管道 2．风管的断面形状 • 风管的断面形状有圆形和矩形两种。 • 在断面积相同时，圆形风管的阻力小，材料省，强度大； • 在通风除尘工程中常采用圆形风管，在民用建筑空调工程中常采用矩形风管。 • 矩形风管的宽高比尽可能控制在4∶1以下
三、风阀 • 风阀装设在风管或风道中，主要用于空气的流量调节。可分为一次调节阀、开关阀和自动调节阀等。 四、风口 • 风口分为进气口和排气口两种，装设在风管或风道的两端。根据使用场合的不同，分为室内和室外两种形式。
五、除尘设备 • 为防止大气污染，排风系统在将空气排出大气前，应根据实际情况进行净化处理，使粉尘与空气分离，进行这种处理过程的设备称为除尘设备。 • 除尘设备种类很多，主要有挡板式除尘器、旋风式除尘器、袋式除尘器和喷淋塔式除尘器等四种类型。

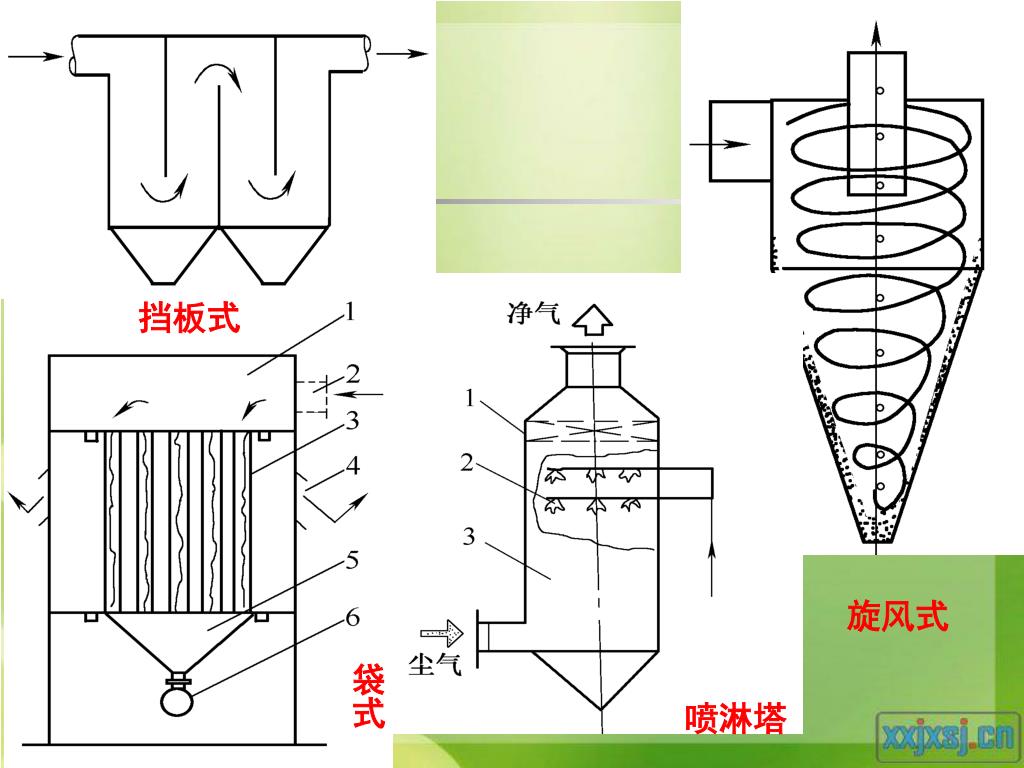

挡板式 旋风式 袋式 喷淋塔
第三节 高层建筑的防火排烟 • 高层建筑一旦发生火灾，后果不堪设想。而且高层建筑的建造成本高昂，维护成本更加高昂。 • 高层建筑最初产生，是为了提高土地的利用率。 • 缺点众多，为何还要建造？
第三节 高层建筑的防火排烟 • 住宅用地方面： • 美，加，澳，地广人稀，基本不存在土地紧张问题，家庭住宅多是别墅。 • 中国，地广人密，因此住宅基本为多层，高层。楼与楼之间保持适当间距，互相不阻挡阳光，保持通风。 • 日本地少人密，用地非常紧张。由于日本是多地震国家，规定住宅不能超过5层，所以日本的房屋密度非常大。房屋与房屋之间几乎没有任何间隔。

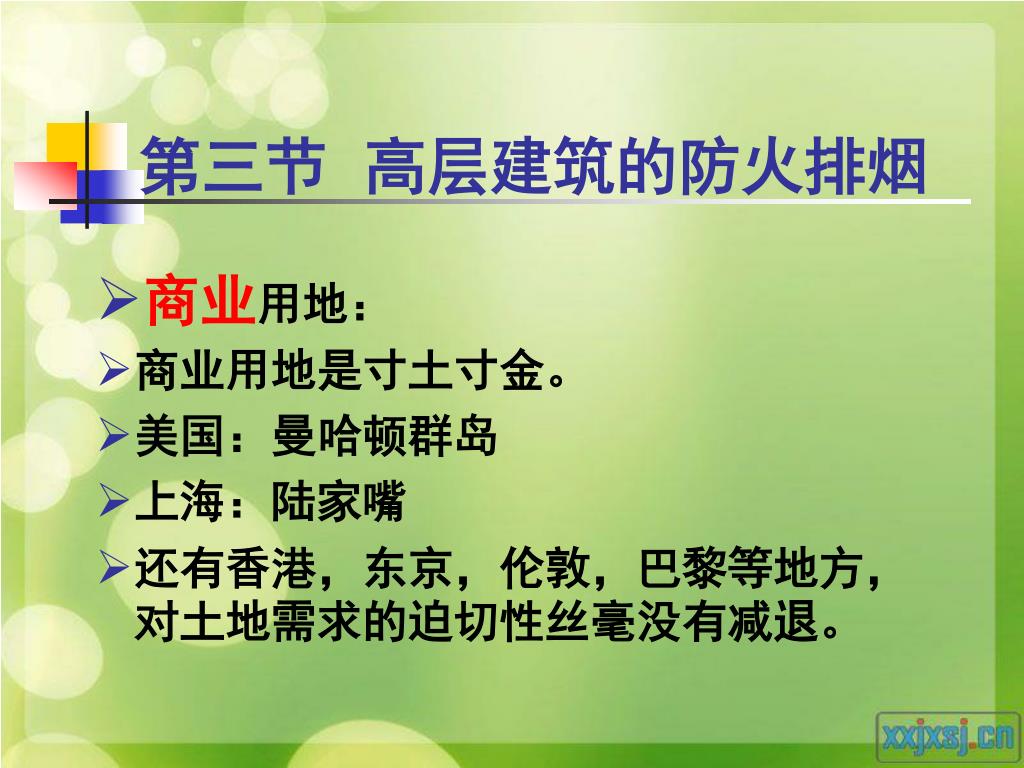

第三节 高层建筑的防火排烟 • 商业用地： • 商业用地是寸土寸金。 • 美国：曼哈顿群岛 • 上海：陆家嘴 • 还有香港，东京，伦敦，巴黎等地方，对土地需求的迫切性丝毫没有减退。
由于土地需求的迫切性，因此产生了高层建筑。最典型的代表是摩天大楼。由于土地需求的迫切性，因此产生了高层建筑。最典型的代表是摩天大楼。 • 现世界高度排名第十的上海金贸大厦： • 高度421m，水管总长470km，电线总长1135km（相当于北京到上海的距离），各类阀门1.41万个。 • 水电，消防，暖通，基础异常繁杂。 • 金贸大厦建造投资2万元/m2，每天运营费用100w，使用寿命65年，总维护成本237亿元，相当于建设成本的4.5倍。 • 因此，业界认为，超过300m高的超高层建筑，已经失去了节约用地的意义了。
NO1. 杜拜塔，阿联酋杜拜，818m，160层，2010 世界十大最高建筑
NO3.（左） 上海环球金融中心，中国上海，492m，101层，2008 NO10.（右） 金茂大厦；中国上海，421m，88层，1998 世界十大最高建筑
NO5. 石油双子塔，马来西亚吉隆坡，452m，88层，1998 世界十大最高建筑
高层建筑最害怕火灾： • 供电系统一旦中断，以电力作为动力的消防设施会受到致命打击。 • 疏散困难 • 烟气大——烟气中含有大量有毒物质，HF，CO，HCL等，具有遮光作用，加重恐慌心理。 • 火灾伤亡中，40~50%被毒气熏死。剩下的被烧死中，多数是被窒息，再烧死。 • 还有因为烟雾造成的实现不清，自相踩踏，绝望跳楼的。
第三节 高层建筑的防火排烟 • 在火灾事故的死伤者中，大多数是由于烟气的窒息或中毒所造成。 • 燃烧时产生有毒气体的装修材料的使用，以及高层建筑中各种竖向管道产生的烟囱效应. • 烟气遮挡视线，使人们在疏散时产生心理恐慌，给消防抢救工作带来很大困难。
