  1. 矿山测量学 第九讲

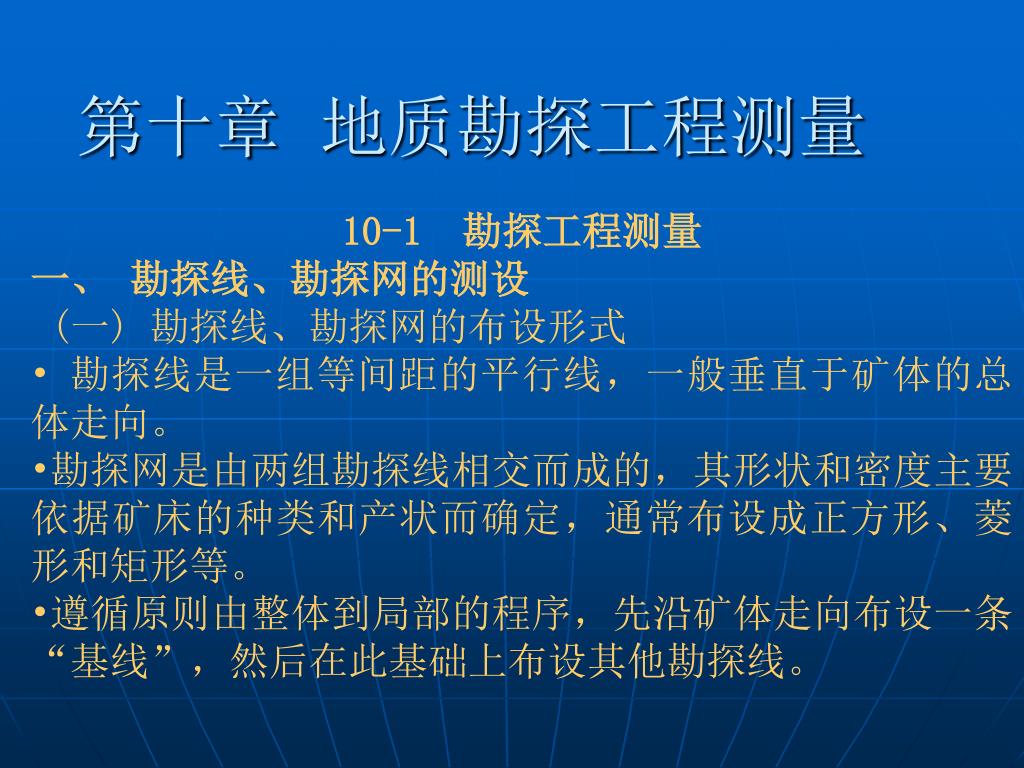

  2. 第十章 地质勘探工程测量 • 10-1 勘探工程测量 • 一、 勘探线、勘探网的测设 • (一) 勘探线、勘探网的布设形式 • 勘探线是一组等间距的平行线，一般垂直于矿体的总体走向。 • 勘探网是由两组勘探线相交而成的，其形状和密度主要依据矿床的种类和产状而确定，通常布设成正方形、菱形和矩形等。 • 遵循原则由整体到局部的程序，先沿矿体走向布设一条“基线”，然后在此基础上布设其他勘探线。

  3. (二) 勘探线、勘探网的测设 1.基线的测设 如图，A、B、C、D为已知控制点。首先根据图上设计的M、N、P点和已知控制点坐标，计算出测设所需的水平角和水平距离，将欲定点M、N、P测设于实地。 将经纬仪安置在其中任一点上，检查三点是否在一条直线上。如果误差在允许范围内，则在基线两端点M、N埋设标石。然后采用单三角形或前方交会等方法，重新测定其坐标，求出它们与设计坐标的差值，若小于1/2000，可取平均值作为最终坐标。否则应进行检查，必要时重新施测。

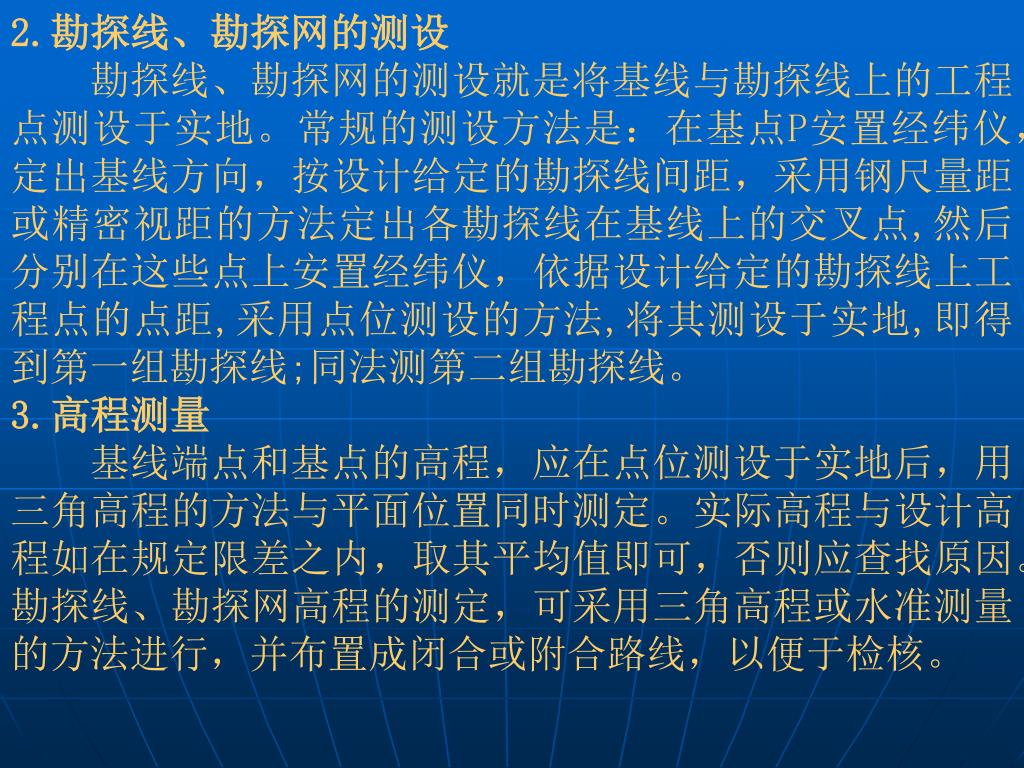

  4. 2.勘探线、勘探网的测设 勘探线、勘探网的测设就是将基线与勘探线上的工程点测设于实地。常规的测设方法是：在基点P安置经纬仪，定出基线方向，按设计给定的勘探线间距，采用钢尺量距或精密视距的方法定出各勘探线在基线上的交叉点,然后分别在这些点上安置经纬仪，依据设计给定的勘探线上工程点的点距,采用点位测设的方法,将其测设于实地,即得到第一组勘探线;同法测第二组勘探线。 3.高程测量 基线端点和基点的高程，应在点位测设于实地后，用三角高程的方法与平面位置同时测定。实际高程与设计高程如在规定限差之内，取其平均值即可，否则应查找原因。勘探线、勘探网高程的测定，可采用三角高程或水准测量的方法进行，并布置成闭合或附合路线，以便于检核。

  5. 二、 钻探工程测量 钻探工程，主要用以探明地下矿体的范围、深度、厚度、产状及其变化等情况，是勘探阶段的主要手段(在普查阶段也要做一些)。钻探工程测量的内容包括：钻孔位置的布设(简称布孔)和定测。

  6. (一) 布孔 布孔一般由地质人员、钻机人员和测量人员共同商量进行，但主要由地质人员决定。由测量人员根据钻孔的设计坐标，从附近的控制点，采用经纬仪交会法或极坐标法，将钻孔孔位测设于实地上。 (二) 定测 钻孔坐标的测定，可采用经纬仪交会法或极坐标法(一般用钢尺量距)进行。孔口的高程，一般采用等外水准测量或三角高程测量方法测定。

  7. 10-2 地质剖面测量 地质剖面测量，通常是沿着给定的勘探线方向进行的。剖面测量的内容，是测定此方向线上的剖面点(如钻孔、探井等勘探工程点以及地质点、地物点、地形特征点等)的点位，并按比例尺展绘成地质剖面图。 一、 剖面定线 剖面定线的目的是在实地确定剖面线的位置和方向 二、 剖面测量方法 剖面测量方法以及所使用的仪器，应根据剖面图的比例尺和地形条件等进行选择。一般说来，如剖面图的水平比例尺为1∶1万或更大，则必须用经纬仪视距法施测。测量方法与地形测图中测定地形点的方法相同。

  8. 三、 剖面图的绘制 剖面图是根据各点高程和各点间的水平距离绘制的。其方法是：在方格纸上先定一水平线，根据各点间的水平距离，按规定的水平比例尺将各点标出；再根据各点的高程，按竖直比例尺(一般应和水平比例尺相等，这样可以真实反映地质构造)，分别在各点的竖直线上定出各剖面点的位置，并依次将各剖面点连成圆滑的曲线，即得剖面图。地质工程点和主要地质点，在剖面上应加注编号注记，在剖面线的起、讫两端，还应注明剖面线的方位角，在剖面图的下面标出剖面线和坐标线交点的位置，并注上坐标值。在找煤阶段，一般采用地质罗盘和测绳(或皮尺)进行剖面测量。

  9. 10-3 地质填图测量 一、 概述 地质填图是以相应比例尺的地形图作为底图，将矿体的分布范围及品位变化情况、围岩的岩性及地层的划分、矿区的地质构造类型以及水文地质情况等填绘到图上，即成为一张地质图。地质填图测量包括地质点测量和地质界线测量两个步骤，其中的地质点测量是基本的测量工作。

  10. 二、 地质点测量 地质点包括：露头点、构造点、岩体和矿体的界线点、水文点和重砂点等。测定地质点一般采用极坐标法。在测区内，应有足够的控制点作为测站点。 (一) 测前准备工作 (二) 测站点的选择 在进行地质点测量时，要充分利用图区已有的控制点，如果控制点不足，可采用经纬仪导线测量加以补充。 (三) 地质点的测定 将经纬仪安置在测点上，对中、整平后，以另一控制点定向(度盘置0°00′)，然后量测各地质点的水平角、水平距离及高程。方法与地形测量中的碎部测量相同。

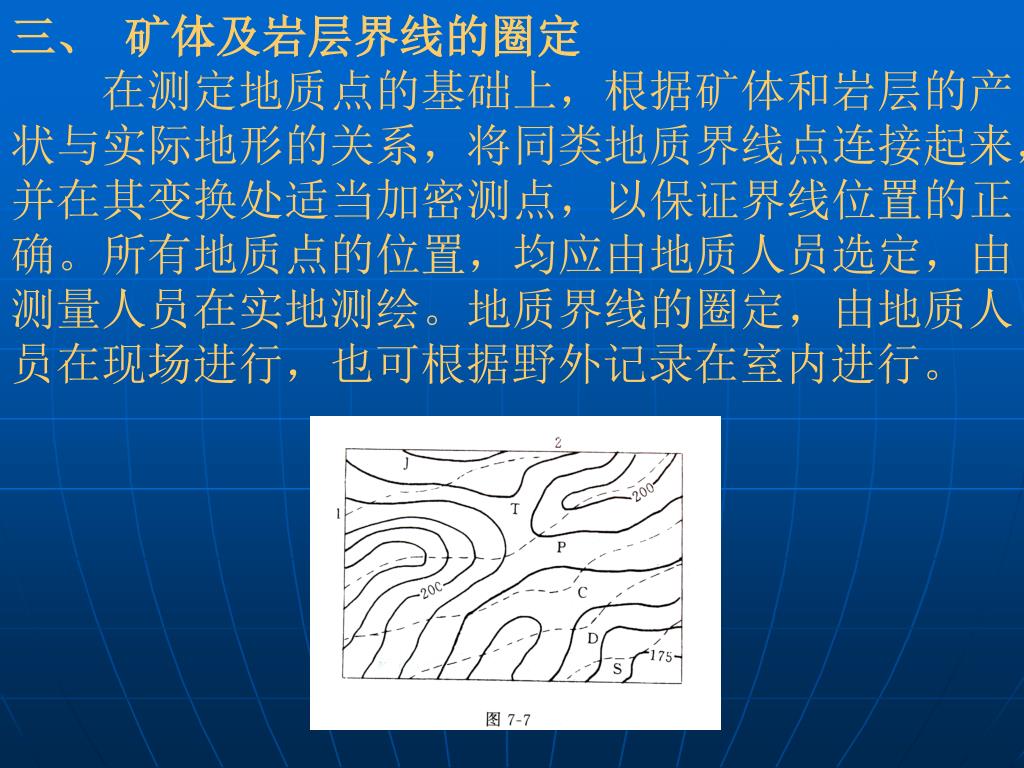

  11. 三、 矿体及岩层界线的圈定 在测定地质点的基础上，根据矿体和岩层的产状与实际地形的关系，将同类地质界线点连接起来，并在其变换处适当加密测点，以保证界线位置的正确。所有地质点的位置，均应由地质人员选定，由测量人员在实地测绘。地质界线的圈定，由地质人员在现场进行，也可根据野外记录在室内进行。

  12. 谢谢观看
