MIDP 应用程序

1. MIDP应用程序

3. 1 MIDP复习 MIDP概述 • 移动信息设备配置文件(Mobile Information Device Profile，MIDP) 是一个用于手机/PDA开发的简表（Profile）。 • 在Java ME 平台下，MIDP定义了一个标准的 Java API 集合，该集合以CLDC为基础，为第三方的面向移动信息设备（如移动电话、双向寻呼机和无线个人电脑记事本）的应用的开发提供了一个开放的标准环境。 • 目前，与MIDP相关的有两个简表：在JSR-37中定义了 MIDP 1.0 标准、在JSR-118 中定义了 MIDP 2.0 标准。

4. MIDP1.0 • 功能： • 显示工具箱； • 提供用户输入方法； • 实现持久性数据存储（使用RMS）； • 基于 HTTP 1.1 的网络（使用 CLDC的 通用连接框架）。 • 对于设备的最低要求为： • 显示：屏幕大小为96X54，显示深度为1位，长宽比近似为1:1； • 输入：一个或多个用户输入装置，包括单手键盘、双手键盘、触摸屏等； • 内存：128KB非易失性内存供MIDP组件使用，8KB非易失性内存供应用程序创建的持久存储数据使用，32KB易失性内存供Java运行时使用； • 网络：双向、无线、可能间歇的、带宽受限的网络。

5. MIDP2.0 • 功能： • 支持操作图像的像素。 • 提供了增强型的图形用户界面类 CustomItem，提高了高级界面类的表现力。 • 增加的Media 音频子系统填补了 MIDP 1.0 不支持声音播放的空白。 • 使用Push 注册机制和安全模型增强了对 MIDlet 的控制。 • 提供游戏开发包提高了游戏开发的效率。 • 增强了联网能力，可以支持 TCP/IP 甚至是 UDP 层的通信。 • 对于设备的最低要求为： • 显示：屏幕大小为96X54，显示深度为1位，长宽比近似为1:1； • 输入：一个或多个用户输入装置，包括单手键盘、双手键盘、触摸屏等； • 内存：256KB非易失性内存供MIDP组件使用，8KB非易失性内存供应用程序创建的持久存储数据使用，128KB易失性内存供Java运行时使用； • 网络：双向、无线、可能间歇的、带宽受限的网络； • 声音：具有播放各种音调的能力，不管是通过硬还是软件算法获得。

6. MIDP2.0新特性

7. MIDP2.1 2006年5月正式发布的MIDP 2.1规范，是对MIDP2.0规范的补充，对MIDP2.0规范做了少量的补充，MIDP 2.1规范对设备的要求和MIDP2.0规范对设备的要求一致。 新特性： （1）支持Canvas的重复事件和图像的双缓冲。 （2）在manifest.mf文件和JAD文件中必须包含MIDlet-Permissions，以增强MIDlet程序的安全性。 （3）系统必须提供对ISO/IEC JPEG和JFIF格式文件的支持，并且支持载入深度为1、2、4、8、16和32位的PNG格式文件。 …………

8. MIDP软件要求 • 一个能够管理底层硬件（中断、异常等）的最小内核。 • 一个非易失性内存中进行读写的机制，以便满足记录管理系统API的持久存储的要求； • 对设备的无线网络的访问能力，以便支持网络API； • 计时机制，用于给被持久存储的记录加上时间戳，以及为Timer API提供基础； • 写入一个位映射图像显示的最小能力； • 捕获用户从一种或多种先前提到的输入设备中的输入的机制； • 管理设备的应用程序生命周期的机制。

9. 2 MIDlet概述 MIDlet简介 • MIDlet是一个可以执行的应用程序基本单位。除了继承自javax.microedition. midlet.MIDlet外，还包括让此类可以顺利执行的所有其它类和资源文件（只要是非class文件都称做资源文件）所构成的集合。 • 所以Java ME的手机程序也可以叫做MIDlet程序。 Java ME程序执行的入口必须是MIDlet的子类。

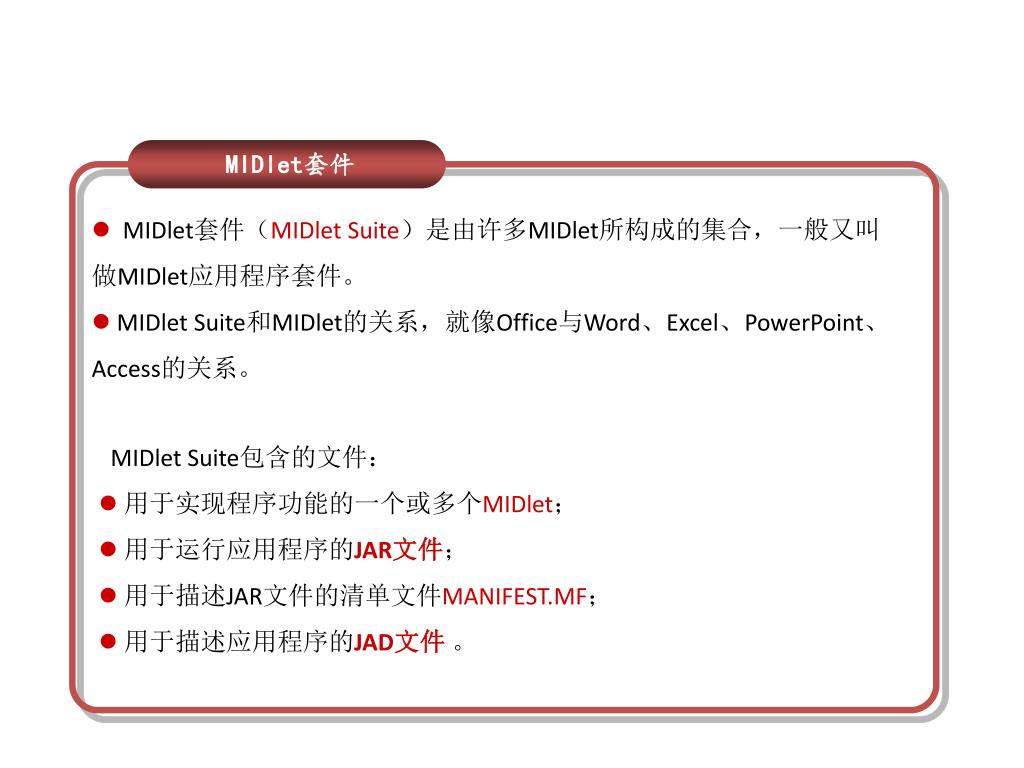

10. MIDlet套件 • MIDlet套件（MIDlet Suite）是由许多MIDlet所构成的集合，一般又叫做MIDlet应用程序套件。 • MIDlet Suite和MIDlet的关系，就像Office与Word、Excel、PowerPoint、Access的关系。 • MIDlet Suite包含的文件： • 用于实现程序功能的一个或多个MIDlet； • 用于运行应用程序的JAR文件； • 用于描述JAR文件的清单文件MANIFEST.MF； • 用于描述应用程序的JAD文件 。

11. JAR文件 JAR文件中主要包括下面各种元素： （1）实现MIDlet的类文件； （2）MIDlet中用到的任何资源文件（包括图像、声音文件等）； （3）关于JAR内容的一份JAR MANIFEST描述。

12. MAINFEST.MF示例

13. JAD文件 • Java 应用程序描述符(Java Application Descriptor， JAD) 文件包含 MIDlet 套件的标题信息，例如开发应用程序的公司、应用程序名称和大小。 • 在下载应用程序到设备之前，将先下载和读取描述符，然后再下载和读取包含 MIDP 应用程序的 JAR 文件。 • Java 应用程序描述符文件的扩展名为 .jad。

14. MIDlet配置文件 • test1.jad源代码 MIDlet-1: MIDlet1,,MIDlet1 MIDlet-Jar-Size: 2921 MIDlet-Jar-URL: test1.jar MIDlet-Name: test1 Midlet Suite MIDlet-Vendor: Midlet Suite Vendor MIDlet-Version: 1.0.0 MicroEdition-Configuration: CLDC-1.1 MicroEdition-Profile: MIDP-2.1

15. MIDlet配置文件 • MIDlet-Name：MIDlet Suite的名称； • MIDlet-Version： MIDlet Suite 的版本号，格式为主版本.次版本.微版本，例如0.0.0。版本号主要用于安装或升级； • MIDlet-Vendor：MIDlet Suite的提供商； • MIDlet-Jar-URL：下载该MIDlet Suite 的URL 地址。虽然这里可以使用绝对位置或相对位置，但还是建议用绝对位置； • MIDlet-Jar-Size：JAR 文件的大小，计算单位为字节。

16. JAD文件与JAR文件的关系 • MIDP规范规定，如果JAD描述文件及JAR manifest中三个必备属性有任何不同的话，KVM是不会安装该MIDlet Suite的。 • 在调用MIDlet.getAppProperty的时候：对于不可信任的MIDlet  Suite，JAD描述文件的属性会覆盖JAR manifest中的属性。对于可信任的MIDlet Suite，两者必须相同。

17. MIDlet开发好之后，如果需要放在手机上面运行，就必须进行打包。打包方法为：右击项目节点，找到“J2ME” 菜单，可以选择“Create Package”来创建普通包，也可以选择“Create Obfuscated Package”来创建加密的包。 • 创建完毕，生成了一个包，如：test1.jar，对应的配置文件：test1.jad。 • 理论上讲，将deployed下面的两个文件拷贝到目标系统中就可以运行（手机）。

18. 3.详解MIDlet结构 • javax.microedition.midlet包中，只包含一个类：MIDlet。 • MIDlet(Mobile Information Devices let)是手机上运行的JavaME应用程序，即移动信息设备小程序。理论上讲，手机应用程序都是MIDlet，所以在编写的过程中，为了让MIDlet有自己的功能，编写的程序应该继承javax.microedition.midlet.MIDlet。

19. MIDlet基本API • MIDlet类是一个抽象类，抽象类无法直接实例化，但可以继承它，并且重写里面的抽象函数。 • 在这个类里面有一些成员函数，其中有六个比较重要，分别是： • 三个抽象函数，必须被重写： • protected abstract void startApp() • protected abstract void pauseApp() • protected abstract void destroyApp(boolean unconditional) • 三个普通函数： • public final void notifyPaused() • public final void notifyDestroyed() • public final void resumeRequest()

20. MIDlet基本API • 这些函数体现了MIDlet的生命周期： • 当MIDlet运行时，startApp函数会自动调用，应用程序进入运行(Active)状态，此时程序正在运行中； • 在MIDlet运行时，可以通过一些手段让MIDlet暂停，此时，pauseApp函数自动调用，让程序进入暂停(Paused)状态； • 当MIDlet消亡时，自动调用destroyApp函数。 • 以上三个函数都是自动调用的。接下来的几个函数可以人为调用： • 人为调用notifyPaused函数，MIDlet立刻进入暂停(Paused)状态，MIDlet持有的所有资源暂时被释放，但它随时可能被运行； • 人为调用notifyDestroyed函数，MIDlet立刻进入销毁(Destroyed)状态，MIDlet被永久地关闭并且释放占用的所有资源，等待着废物清理程序的处理； • 人为调用resumeRequest函数，MIDlet立刻进入运行(Active)状态，并调用startApp函数。

21. MIDlet的生命周期 • MIDlet的生命周期

22. 4.界面基本知识 • 界面分为高级界面和低级界面： • 高级界面：界面上的效果都是由控件组成的； • 低级界面：界面效果都是通过手工编程，在画布上画出来的。 • 高级界面中的控件有两种：能够充满整个界面的控件和不能充满整个界面的控件；其中，能够充满整个界面的控件都是都是javax.microedition.lcdui.Displayable的子类，不能充满整个界面的控件都是javax.microedition.lcdui.Item的子类。

23. 打开文档，找到javax.microedition.lcdui包，这个包里面包含了制作界面的最基本的API。打开文档，找到javax.microedition.lcdui包，这个包里面包含了制作界面的最基本的API。 • Displayable的子类有两个：javax.microedition.lcdui.Canvas和javax.microedition.lcdui.Screen，其中前者用于低级界面开发中的画布，后者是对高级界面的支持。

24. Screen的子类有以下几个： • javax.microedition.lcdui.Alert：用于高级界面开发中的提示框； • javax.microedition.lcdui.Form：用于高级界面开发中的表单； • javax.microedition.lcdui.List：用于高级界面开发中的列表框； • javax.microedition.lcdui.TextBox：用于高级界面开发中的文本框。 • 可以任选一个类来充当界面控件。高级界面中最常见的是javax.microedition.lcdui.Form。

25. 在了解Form之前，有几个重要规定需要理解一下： • MIDlet只是提供一个运行平台，上面的界面需要自己加上去来生成，如可以将Form加到MIDlet上。 • 用Display类可以将Form加到MIDlet上。 • 软键上方的菜单，是javax.microedition.lcdui.Command对象。Command不是Displayable的子类，不能充满整个界面。不过，Command虽然不能充满整个界面，但是可以依赖于Displayable，添加到Displayable上，因为Form是Displayable的子类，因此可以添加到Form上。

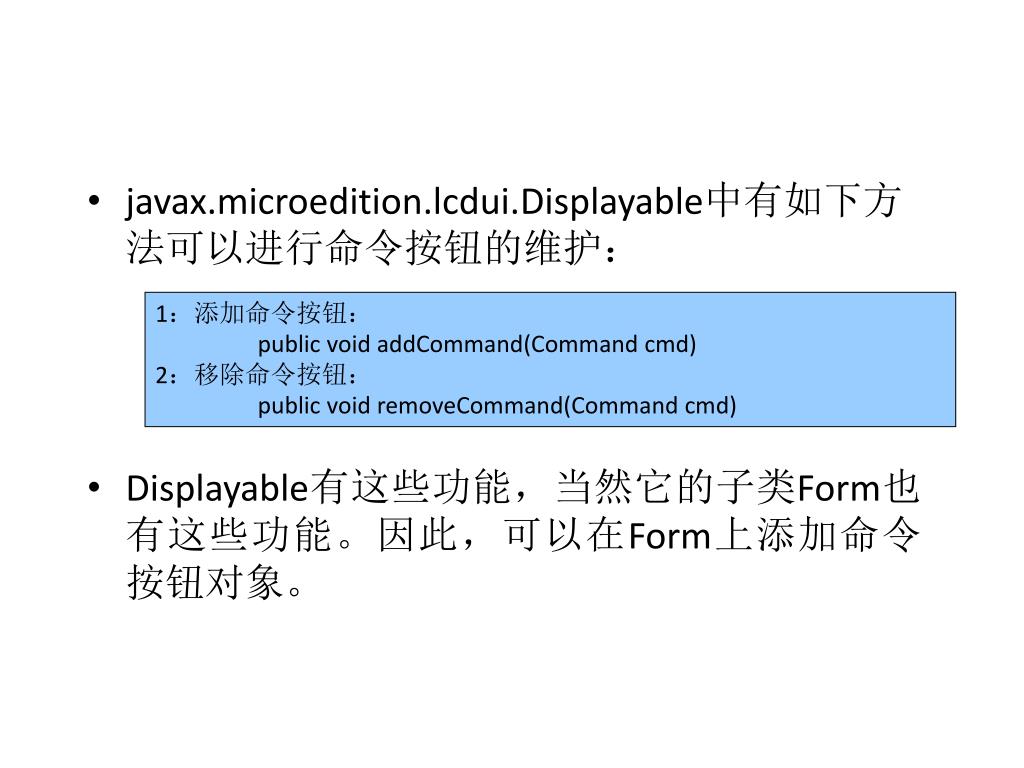

26. javax.microedition.lcdui.Displayable中有如下方法可以进行命令按钮的维护： • Displayable有这些功能，当然它的子类Form也有这些功能。因此，可以在Form上添加命令按钮对象。 1：添加命令按钮： public void addCommand(Command cmd) 2：移除命令按钮： public void removeCommand(Command cmd)

27. Command构造函数一共两个： • 其中，有三个参数： • label：字符串，表示按钮上的标题； • commandType：整型，表示按钮类型； • priority：按钮出现的优先级，为整数，数字越小，优先级越高，越出现在菜单中靠前的位置

28. 添加命令按钮 • 按钮类型一共有八种，定义为javax.microedition.lcdui.Command中的静态变量，实际上是整型，将按钮分为八种，其目的是为了让程序员在不同按钮使用场合可以灵活设定，增加程序可读性。八种按钮及其使用场合如表所示：

29. 添加命令按钮 • 应该注意，按钮类型只是提供了一个分类而已，不代表点击按钮会有相应的事件发生。如，点击了一个类型为Command.HELP的按钮，不代表能够出现在线帮助，如果需要出现在线帮助，其事件代码必须手工写。实际应用中，最常见的是Command.SCREEN(普通按钮)、Command.BACK(返回按钮)等，因为这些按钮在大量的场合中可能出现。

30. 按钮排布规律 • 对于同一种按钮，如果优先级相同，则按照代码先后顺序添加到菜单中。关于其他情况下的按钮排布，有如下规律： • 1：不同种类的按钮，在WTK优先级排序依次是：Command.ITEM、Command.SCREEN、Command.OK、Command.HELP、Command.BACK、Command.EXIT、Command.CANCEL、Command.STOP。优先级高的按钮优先显示在菜单中靠前的位置。 • 2：Command.BACK、Command.CANCEL、 Command.EXIT、Command.STOP倾向于抢占左方。优先顺序： Command.BACK、 Command.EXIT、Command.CANCEL、Command. STOP。 • 3：同一种类的按钮，在构造函数内可以用参数3来确定优先级，数字越小越优先，越优先的显示在菜单中靠前的位置。 • 4：只是在WTK内满足这个规律，其他模拟器可能不相同，具体可以查询文档。

31. 按钮事件 • Command添加到Form上之后，还不能实现任何功能，只有具有一定事件的命令按钮才有实际作用。 • 在JavaME中的事件，是利用监听机制进行实现的。

32. 按钮事件 • 事件具体编写步骤如下： • 1：编写事件处理类，实现javax.microedition.lcdui.CommandListener； • 实现一个接口，需要将接口里面的函数进行重写。javax.microedition.lcdui.CommandListener有一个函数： • 此函数里面有两个参数： • 第一个参数是表示发出事件的Command按钮 • 第二个参数是表示发出事件的Diaplayable对象。

33. 按钮事件 • 2：重写CommandListener里面的commandAction方法，编写事件响应代码； • 如下代码： • 表示将Command按钮所在的Displayable标题改为“按钮被选择”。 • 3：将事件源和事件响应对象绑定。事件处理类编写完之后，只是能够处理事件，并不能保证Command按钮被选择之后会触发事件，因此还需要将Command按钮和事件处理类(CommandListener)对象绑定。 public void commandAction(Command c,Displayable d){ d.setTitle("按钮被选择"); }

34. 按钮事件 • 在JavaME中，由于Command是依附于Displayable的，因此，绑定的工作可以由Displayable完成。打开文档，找到javax.microedition.lcdui.Displayable，会发现有如下函数，将Displayable对象和CommandListener对象绑定：

35. 上机习题一 • 在界面左方有一个“返回”按钮，在界面右方有一个菜单，包含3个按钮：“删除该号码”、“编辑该号码”和“退出程序”。选择右边的“删除该号码”、“编辑该号码”按钮,要求能够将按钮标题打印出来；选择右边的“退出程序”，要求退出该程序；选择左边的“返回”按钮，要求将Form标题改为：“返回”。例如，首先选择右边的“删除该号码”、“编辑该号码”按钮，然后选择左边的“返回”按钮，就得到如图的效果。

36. List、TextBox，Ticker和Alert

37. 前面讲到，Displayable的子类可以充满整个界面。Displayable的子类中，Screen用来创建高级界面。前面讲到，Displayable的子类可以充满整个界面。Displayable的子类中，Screen用来创建高级界面。 • 使用常用的高级界面类创建高级界面。

38. List开发 • List用于开发能够充满整个界面的列表框。List在JavaME移动开发中应用较广，如图界面，就是一个List的例子： • 界面上出现一个列表框，该列表框中有4个选项：“删除该号码”、“向该号码发送短信”、“编辑该号码”和“将该号码设置为好友”；这个列表框可以进行多选，用户将光标定位到某一项，按下选择键，就可以进行选择。其中，第1项的字体为大号粗斜体；第4项有一个图片标记。

39. List类型 • List是列表框，是Displayable的子类，可以充满整个界面。因此，List添加到界面上的方法和Form完全相同。打开文档，找到javax.microedition.lcdui.List，构造函数有2个： • 1. • 第一个参数是给List一个标题，是字符串； • 第二个参数决定了List的类型，为静态变量定义的整数。

40. List类型 • 2. • 参数1和参数2的意义和前面一个构造函数相同。参数3是一个字符串数组，确定列表框内的选项；参数4是一个图片数组，确定列表框内各个选项前的图片。如果不要图片，则用null表示。

41. List类型 • 参数listType可以有3种选择，代表了List的3种类型，分别是： • List. EXCLUSIVE：互斥，表示只能选择一个选项，每个选项左边有一个单选按钮，将光标定位到该选项之后，必须按下选择键才能选择该选项。 • List. IMPLICIT：另一种互斥，光标定位到该选项，就表示该项被选择。 • List.MULTIPLE：多选，光标定位到某选项，按下选择键，该选项前面的方框会被打勾，如果光标定位在一个被打勾的选项，再次按下选择键，则选项前面方框内的勾会消失。

42. List类型 • 一般使用的是第一个构造函数。 • 如果使用第一个构造函数，列表框内的选项应该一项项添加。List可以通过如下函数来添加选项： • 第一个参数是项目的字符串内容，也就是选项标题； • 第二个参数是项目的图片对象，如果为null，表示不要图片。 • 选项添加之后，每个选项都有一个编号，从0开始。

43. 字体 • 列表框的第一项字体为大号粗斜体，在List类中，有一个函数： • 通过这个函数可以设置某个项目的字体，参数1是选项的编号，参数2是字体对象。

44. 字体 • 字体类javax.microedition.lcdui.Font，这个类没有构造函数。一般是通过它里面的静态函数来生成对象，Font类中有如下函数： • 参数1为整数，表示字体的类型，一般可以有如下选择：Font.FACE_SYSTEM；Font.FACE_MONOSPACE；Font. FACE_PROPORTIONAL。 • 参数2为字体风格，可以选择：Font.STYLE_PLAIN：普通风格；由Font.STYLE_BOLD(粗体)、Font. STYLE_ITALIC(斜体)和Font.STYLE_UNDERLINED(下划线)的组合，组合时风格之间用“|”隔开。 • 参数3为字体大小，可以选择：Font. SIZE_LARGE：大号字体；Font. SIZE_MEDIUM：中等字体；Font. SIZE_SMALL：小号字体。

45. 字体 • 关于字体，还有几个重要函数，在Font文档中，可以看到： • 1：得到字符的高度： • 2：得到某字符的宽度： • 3：得到某字符串的宽度： • 这些函数在界面画图和字符排版中非常有用。

46. 图片 • 列表框的第4项前有一个图片。在List中添加项目时，用到append函数，其中参数2是一个Image对象：

47. 图片 • 图片类javax.microedition.lcdui.Image。没有构造函数，通过它里面的静态函数createImage来生成对象，这个函数有好几个版本，其中最常见的是： • 参数为文件路径。注意在项目的树型目录下面有一个res目录，可以将图片放在这里，这个目录就作为资源的根目录“/”，可以写绝对路径。

48. 图片 • 关于图片，还有几个重要函数，在Image文档中，可以看到： • 1：得到图片的高度： • 2：得到图片的宽度：

49. List例子

50. List的功能 • 对于List内项目的维护，从List文档可以看到，List类内提供了很多方法。 • 单选列表框还有一种风格：List.IMPLICIT。当List的类型为List.IMPLICIT时，光标移动到某项，然后按下选择键，系统能够自动由List.SELECT_COMMAND发出命令。
