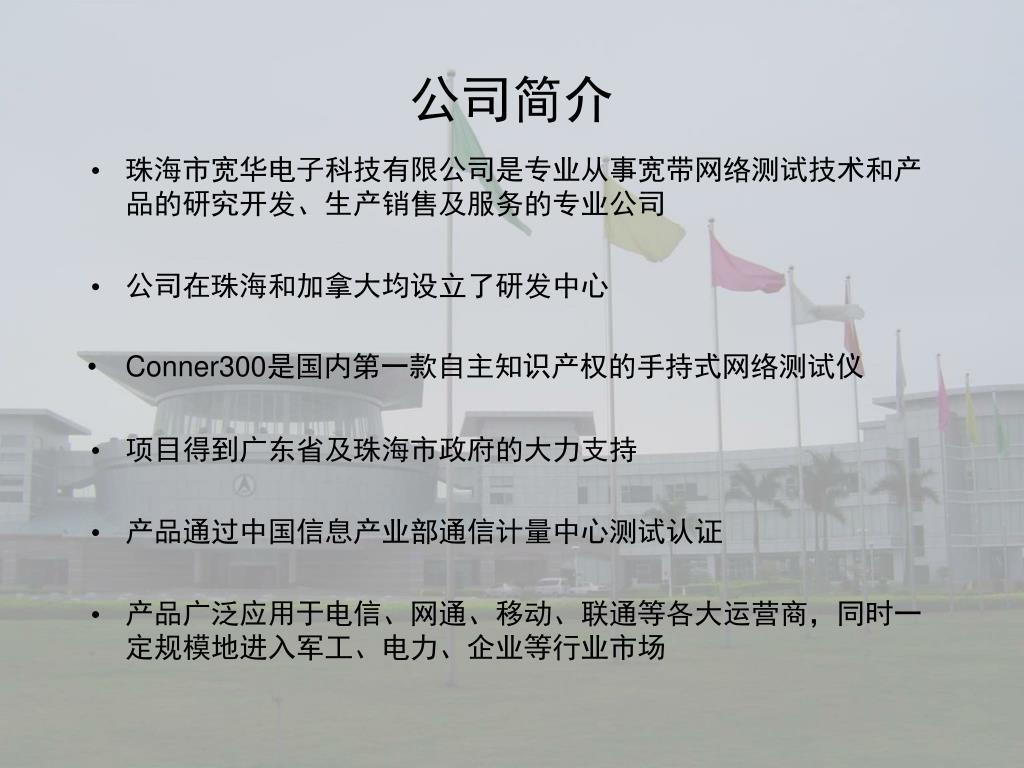

  1. 公司简介 • 珠海市宽华电子科技有限公司是专业从事宽带网络测试技术和产品的研究开发、生产销售及服务的专业公司 • 公司在珠海和加拿大均设立了研发中心 • Conner300是国内第一款自主知识产权的手持式网络测试仪 • 项目得到广东省及珠海市政府的大力支持 • 产品通过中国信息产业部通信计量中心测试认证 • 产品广泛应用于电信、网通、移动、联通等各大运营商,同时一定规模地进入军工、电力、企业等行业市场

  2. 带宽验证 吞吐率测试 网络实时监测 通信质量的衡量 实时流量大小观测 网络时延的大小 网络传输的顺序性 突发性流量的处理能力 测试信号的产生 网络测试的八大主题 ——Conner300主要功能介绍

  3. 如何确认新安装的网络链路是否达到预期的性能(例如:2M,10M,100Mbps)?如何确认新安装的网络链路是否达到预期的性能(例如:2M,10M,100Mbps)? 对于一个正在使用的网络,如果它的性能比正常情况慢了许多,如何来查找网络中的瓶颈? 企业要增加某种应用时,如何知道现有带宽是否满足要求? 份量够吗?——验证网络带宽

  4. 指待测设备或网络不发生丢包时的最大传输速率指待测设备或网络不发生丢包时的最大传输速率 不同数据流的类型会影响吞吐率 名称 基于PC应用软件的测试 (FTP、HTTP……) 项目 不同数据包的长度也会影响吞吐率 发包方式 软件 常用测试方法比较 稳定性 低 精确度 低 专业测试仪表 (如Conner300) 可重复性 低 易用性 容易 硬件 极高 极高 高 容易 吞吐率测试 吞吐率 Throughput

  5. Conner300 工作于环回模式 Conner300 吞吐率测试 Conner300 吞吐率测试 应用实例 A公司申请了10M带宽的互联网专线,但工作时觉得上网的速度真的很慢。运营商给A公司带宽“份量”是否足够?真的达到10M了吗? 运营商 局端机房 传 输 路由器 光纤收发器 光纤收发器 A公司局域网 光纤收发器 光纤收发器 路由器 B企业局域网 支持点对多点方式 ……

  6. 带宽验证 吞吐率测试 网络实时监测 流量统计 通信质量的衡量 实时流量大小观测 网络时延的大小 网络传输的顺序性 突发性流量的处理能力 测试信号的产生 网络测试的八大主题 ——Conner300主要功能介绍

  7. 我是一个网络管理员,怎样得到网段流量限制的依据?我是一个网络管理员,怎样得到网段流量限制的依据? 我是一家中小企业,申请了一条2M专线,够用吗? 网吧上网速度慢,是运营商的网络有问题吗? 我的带宽够吗? ——流量统计

  8. 提取网络设备Agent提供的MIB SNMP 需要SNMP设备和网管支持 RFC标准 基于网络设备提供的Netflow机制 Netflow 位于汇聚层和核心层 Cisco、Juniper等厂家支持 镜像法 最常用方法! 概念和方法 承诺带宽和带宽利用率 通过流量统计来判断带宽利用率,科学的配置网络的带宽分配 观察网络流量的时间分布 观察网络异常流量

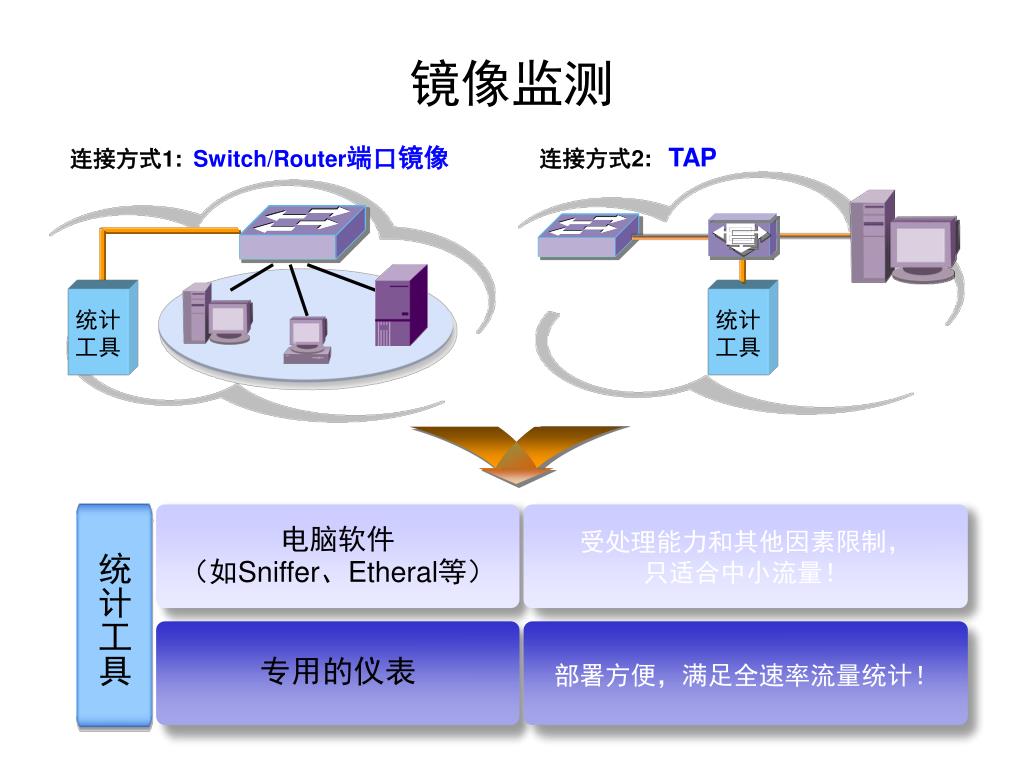

  9. 电脑软件 (如Sniffer、Etheral等) 受处理能力和其他因素限制, 只适合中小流量! 统计工具 专用的仪表 部署方便,满足全速率流量统计! 镜像监测 连接方式1:Switch/Router端口镜像 连接方式2:TAP 统计 工具 统计 工具

  10. Conner300 Monitor 启动 流量kbps: 51240 收包: 234590 广播: 4590 流控: 590 长包: 123 短包: 0 Conner300流量统计功能 Internet 企业局域网 Conner300

  11. 带宽验证 吞吐率测试 网络实时监测 流量统计 通信质量的衡量 丢包率测试 实时流量大小观测 网络时延的大小 网络传输的顺序性 突发性流量的处理能力 测试信号的产生 网络测试的八大主题 ——Conner300主要功能介绍

  12. 带宽足够,占用率也不高,为什么我们的通讯仍然不畅通呢?带宽足够,占用率也不高,为什么我们的通讯仍然不畅通呢? 上网浏览和文件拷贝都没问题,公司的网络质量应该不错吧? 真的了解你的网络质量吗?——丢包率测试

  13. 设备故障 丢包 导致通讯协议的反复重发,超时,错误等问题! 丢包是影响通讯质量的重要因素 其它原因 线路误码 物理连接有问题 设备处理能力不够

  14. 发送流量控制 全速率接收与判别 压力 包长度 检查包地址与内容 控制 变化 处理能力 包内容 检查包的序列 错误包插入 全面的结果统计 测试方法 Conner300遵循RFC2544建议进行丢包率测试 待测设备或网络 包发生器 包接收器 Conner300

  15. 带宽验证 吞吐率测试 网络实时监测 流量统计 通信质量的衡量 丢包率测试 实时流量大小观测 Monitor 网络时延的大小 网络传输的顺序性 突发性流量的处理能力 测试信号的产生 网络测试的八大主题 ——Conner300主要功能介绍

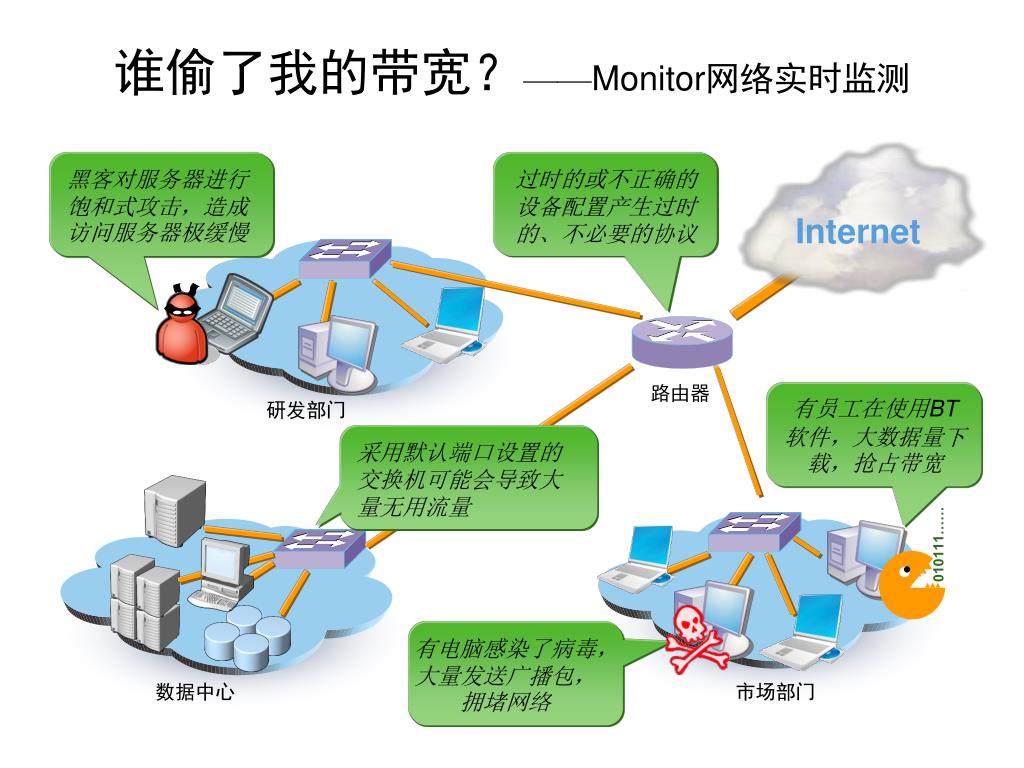

  16. 黑客对服务器进行饱和式攻击,造成访问服务器极缓慢黑客对服务器进行饱和式攻击,造成访问服务器极缓慢 路由器 有员工在使用BT软件,大数据量下载,抢占带宽 010111…… 有电脑感染了病毒,大量发送广播包,拥堵网络 谁偷了我的带宽?——Monitor网络实时监测 过时的或不正确的设备配置产生过时的、不必要的协议 Internet 研发部门 采用默认端口设置的交换机可能会导致大量无用流量 数据中心 市场部门

  17. 如何抓住“小偷” 镜像法 TAP法 HUB法 Internet HUB 带端口镜像功能的路由器/交换机 路由器 TAP Conner300 Conner300 Conner300 交换机 局域网A 局域网C 局域网B

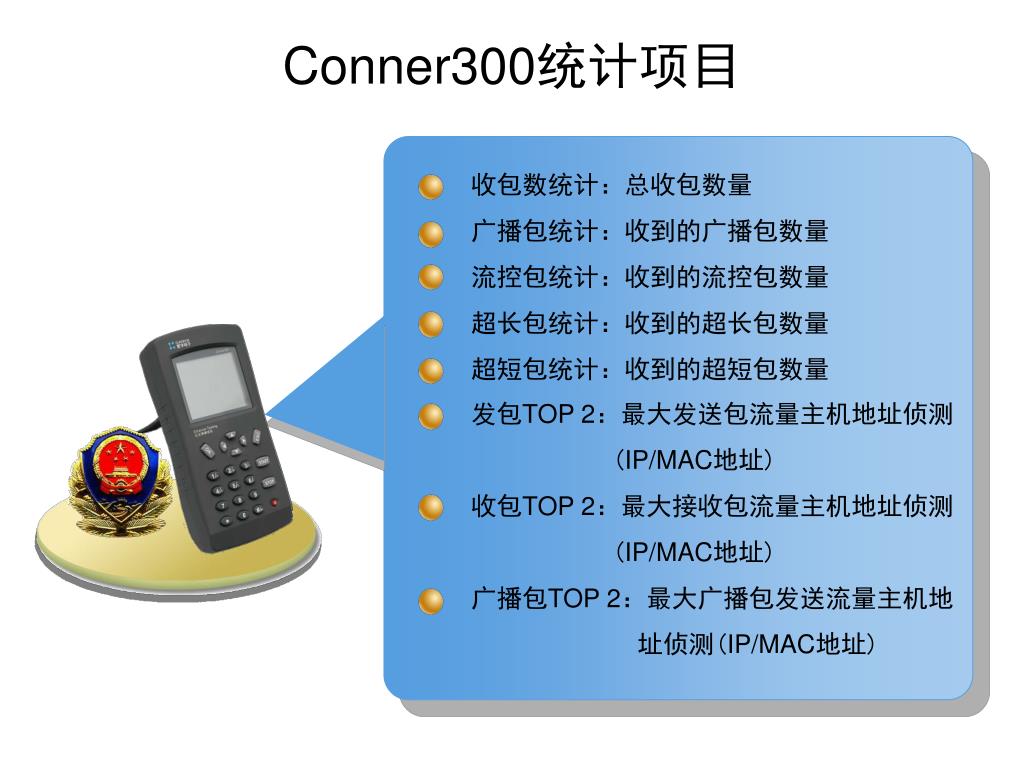

  18. 收包数统计:总收包数量 广播包统计:收到的广播包数量 流控包统计:收到的流控包数量 超长包统计:收到的超长包数量 超短包统计:收到的超短包数量 发包TOP 2:最大发送包流量主机地址侦测 (IP/MAC地址) 收包TOP 2:最大接收包流量主机地址侦测 (IP/MAC地址) 广播包TOP 2:最大广播包发送流量主机地 址侦测(IP/MAC地址) Conner300统计项目

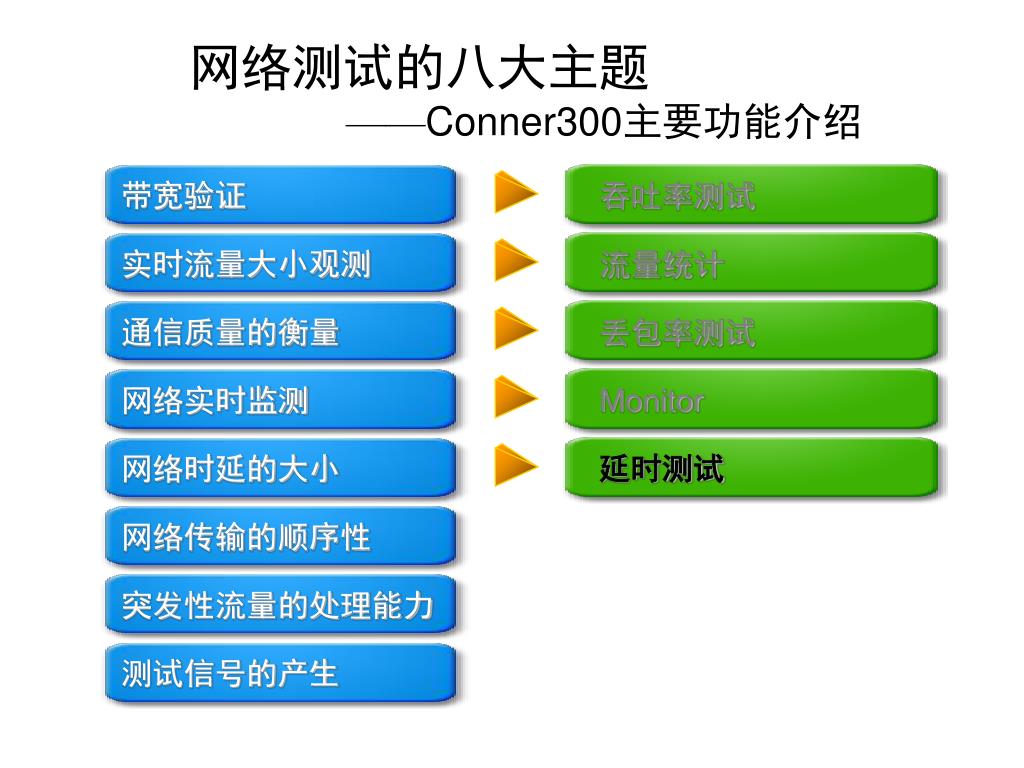

  19. 带宽验证 吞吐率测试 网络实时监测 流量统计 通信质量的衡量 丢包率测试 实时流量大小观测 Monitor 网络时延的大小 延时测试 网络传输的顺序性 突发性流量的处理能力 测试信号的产生 网络测试的八大主题 ——Conner300主要功能介绍

  20. 常遇到的由于网络延时所产生的影响 网络维护量 用户投诉 IPTV不实时 VOIP回音,通话断断续续 网络远程教育不同步 视频会议不能实时交互 用户玩游戏很“卡” 网络交易不成功 打开网页慢,提交帖子需要N次 经济效益 “此起彼伏”的欢呼声 ——网络延时测试

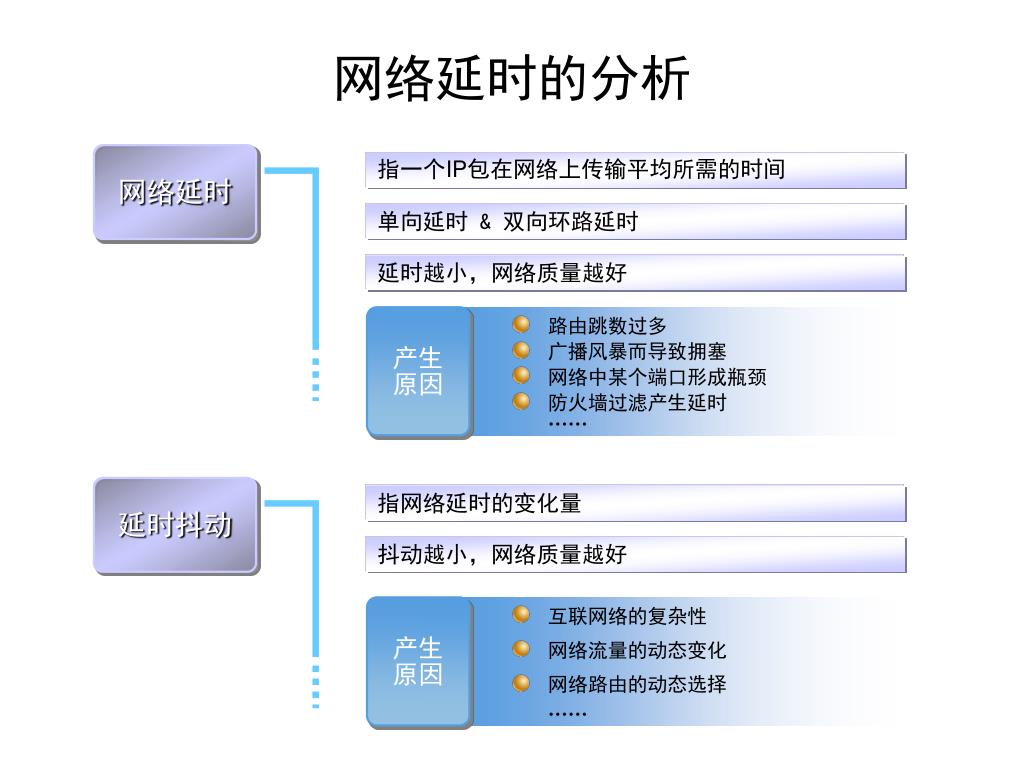

  21. 指一个IP包在网络上传输平均所需的时间 单向延时 & 双向环路延时 延时越小,网络质量越好 路由跳数过多 广播风暴而导致拥塞 网络中某个端口形成瓶颈 防火墙过滤产生延时 …… 指网络延时的变化量 抖动越小,网络质量越好 互联网络的复杂性 网络流量的动态变化 网络路由的动态选择 …… 网络延时的分析 网络延时 产生原因 延时抖动 产生原因

  22. 专业仪表 名称 PING CHARIOT 项目 高 精确度 低 中 无 不确定性 有 有 硬件 软件 软件 发包方式 容易 易用性 容易 较难 常用测试延时方法的比较

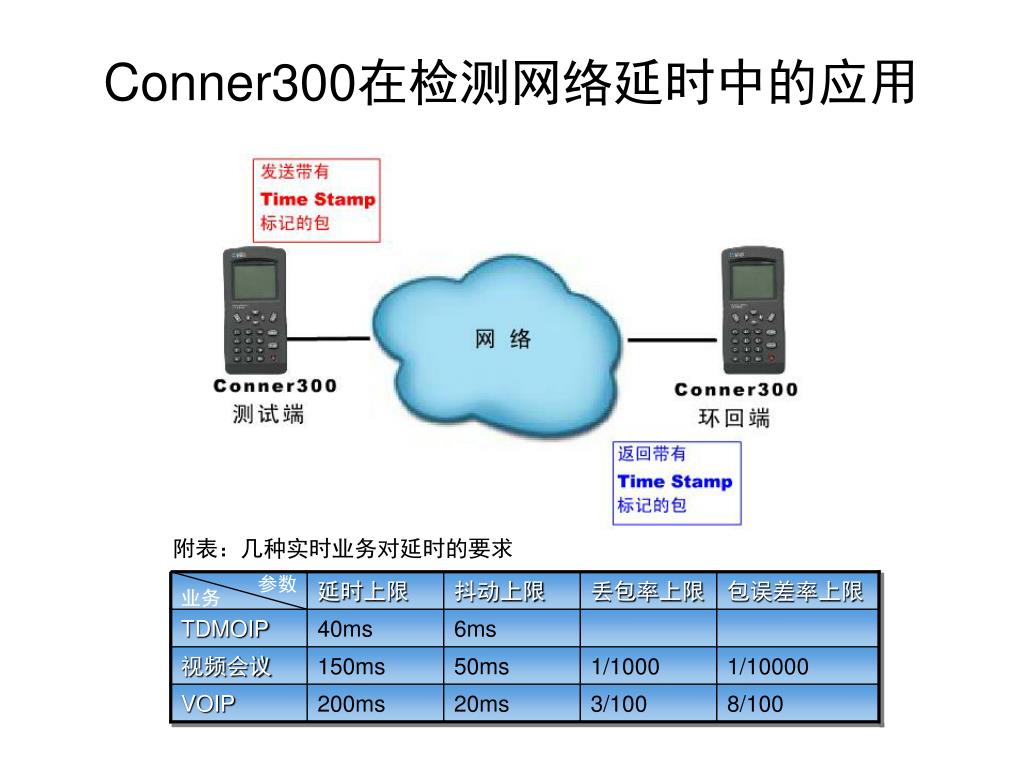

  23. 附表:几种实时业务对延时的要求 参数 延时上限 抖动上限 丢包率上限 包误差率上限 业务 TDMOIP 40ms 6ms 视频会议 150ms 50ms 1/1000 1/10000 VOIP 200ms 20ms 3/100 8/100 Conner300在检测网络延时中的应用

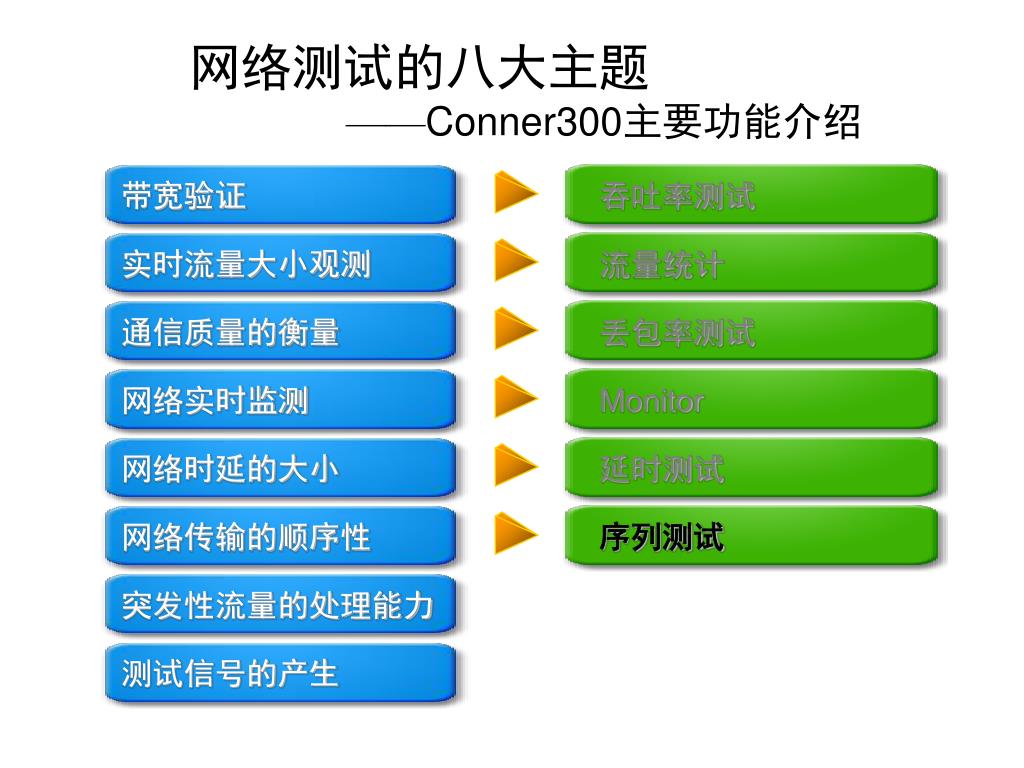

  24. 带宽验证 吞吐率测试 网络实时监测 流量统计 通信质量的衡量 丢包率测试 实时流量大小观测 Monitor 网络时延的大小 延时测试 网络传输的顺序性 序列测试 突发性流量的处理能力 测试信号的产生 网络测试的八大主题 ——Conner300主要功能介绍

  25. 设备的转发机制有问题 直接导致某些任务的失败 效 率 传输层为重组错序业务而花费大量的缓存 传输层为重组错序业务而造成更大的延时 两点间的链路存在多条传输通道的情况,同一业务沿不同路径转发 以太网 无确认的无连接服务 实例:以太网~ 4E1协议转换器产生了错序帧 序列测试的必要性 ——序列测试 产生 错序帧

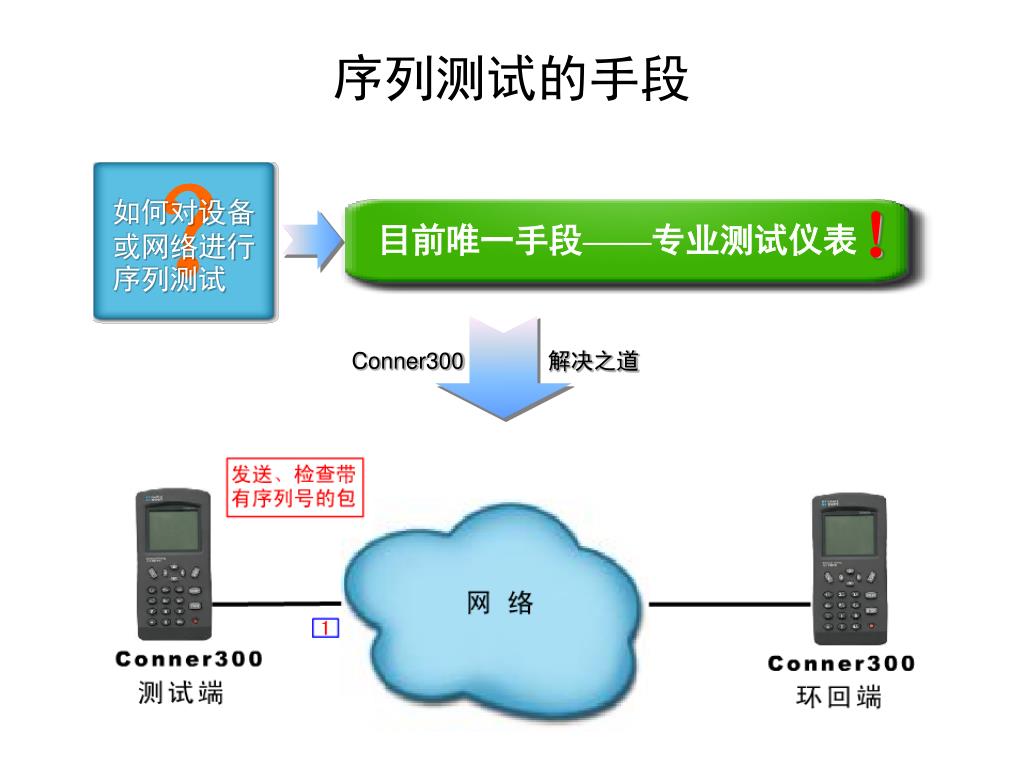

  26. 各种应用程序(PING、FTP……) ! Conner300 解决之道 目前唯一手段——专业测试仪表 序列测试的手段 ? 如何对设备或网络进行序列测试 X

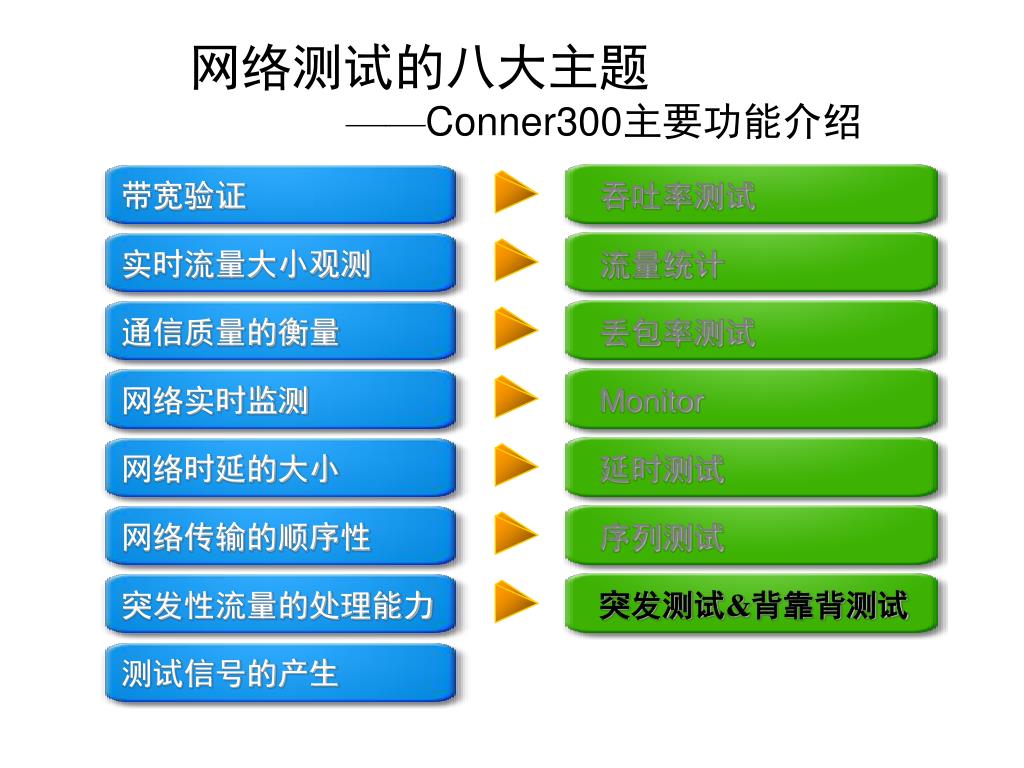

  27. 带宽验证 吞吐率测试 网络实时监测 流量统计 通信质量的衡量 丢包率测试 实时流量大小观测 Monitor 网络时延的大小 延时测试 网络传输的顺序性 序列测试 突发性流量的处理能力 突发测试&背靠背测试 测试信号的产生 网络测试的八大主题 ——Conner300主要功能介绍

  28. 而以太网的一大特点——业务流量都是突发性的:而以太网的一大特点——业务流量都是突发性的: 均衡的?突发的!——突发性测试 传统SDH/SONET的业务是固定时隙的,流量均衡:

  29. + 均衡流量测试 突发流量测试 RFC2544建议 + 背靠背测试 突发测试 从两方面衡量设备或网络处理突发流量的能力! 两项RFC2544测试

  30. 目的:保持突发个数不变,寻找丢包率为零时的最小突发间隔时间目的:保持突发个数不变,寻找丢包率为零时的最小突发间隔时间 必须进行重复的突发流量测试 每次突发流量中的帧速率应为最大线速 每次突发流量中的帧个数约定为四档:16、64、256和1024 一次完整的突发测试结果必须包含上述四档突发个数下的测试信息 目的:寻找丢包率为零时的最大单次突发个数 应测试不同帧长下的背靠背情况 测试等待时间不少于2秒 测试需重复50次,取平均值 突发测试 & 背靠背测试 突发测试 背靠背测试

  31. 带宽验证 吞吐率测试 网络实时监测 流量统计 通信质量的衡量 丢包率测试 实时流量大小观测 Monitor 网络时延的大小 延时测试 网络传输的顺序性 序列测试 突发性流量的处理能力 突发测试&背靠背测试 测试信号的产生 网络流量生成器 网络测试的八大主题 ——Conner300主要功能介绍

  32. 如何产生测试信号?——网络流量生成 ——您会用什么工具生成信号流? ——如何对网络施加足够的压力以测试其性能? ——如何精确的控制发包率,以适应各种带宽? ——如何模拟各种协议? …… ——如何输入特定的网络流量? ——如何知道网络长时间在满负荷条件下的工作情况? ——如何知道设备对错误帧的处理情况? ——如何知道设备对VLAN帧的处理情况? …… 如果您是一位产品研发人员,为测试一款新网络设备: 如果您是一位网络建设、维护人员,为全面测试网络性能:

  33. 发送速率不准确 不能达到全线速率 缺点 无常用协议模版 无法产生错误帧 无法知道发送速率 不能达到全线速率 缺点 无法编辑帧内容 无法模拟其它协议 无法产生错误帧 现有的手段 Sniffer等工具软件: Ping:

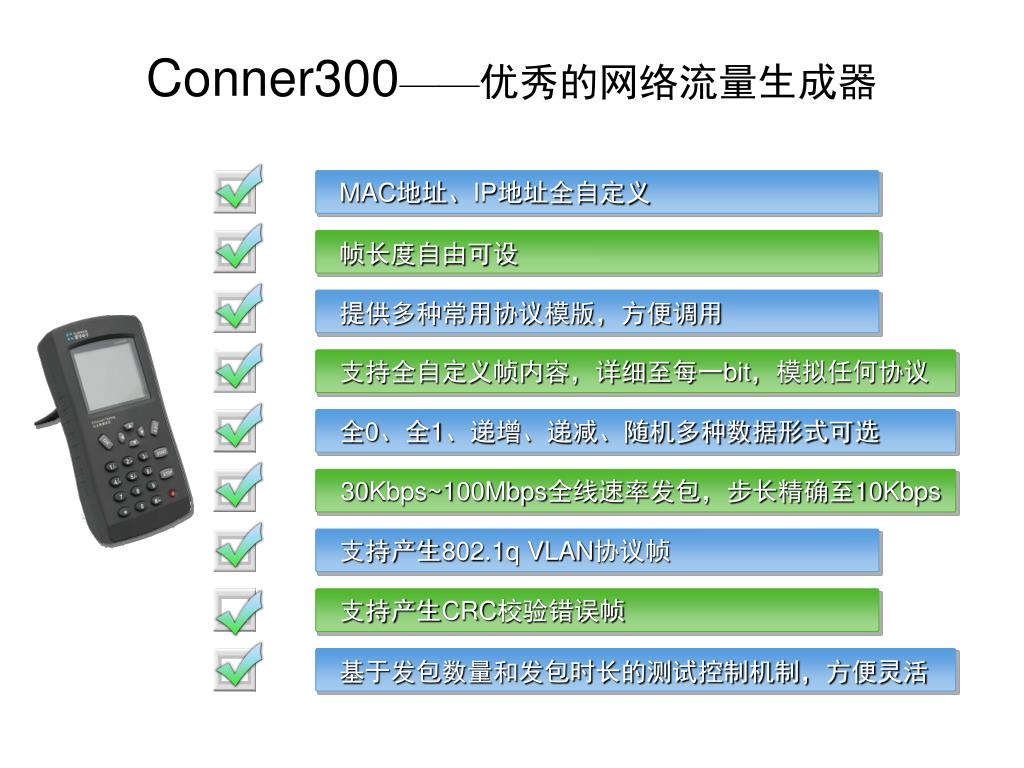

  34. MAC地址、IP地址全自定义 帧长度自由可设 提供多种常用协议模版,方便调用 支持全自定义帧内容,详细至每一bit,模拟任何协议 全0、全1、递增、递减、随机多种数据形式可选 30Kbps~100Mbps全线速率发包,步长精确至10Kbps 支持产生802.1q VLAN协议帧 支持产生CRC校验错误帧 基于发包数量和发包时长的测试控制机制,方便灵活 Conner300——优秀的网络流量生成器

  35. 吞吐率测试 流量统计 丢包率测试 Monitor 延时测试 序列测试 突发测试&背靠背测试 网络流量生成器 网络测试的八大主题 ——Conner300主要功能介绍 带宽验证 实时流量大小观测 通信质量的衡量 网络实时监测 网络时延的大小 网络传输的顺序性 突发性流量的处理能力 测试信号的产生

  36. 设计工具 感谢您的聆听! Thank You for Your Time! 更多详情 请访问: 珠海宽华电子科技有限公司 珠海市哈工大经济港博士楼三楼 www.kuanhua.com 0756-3399783
