  1. 學習目標 CH04

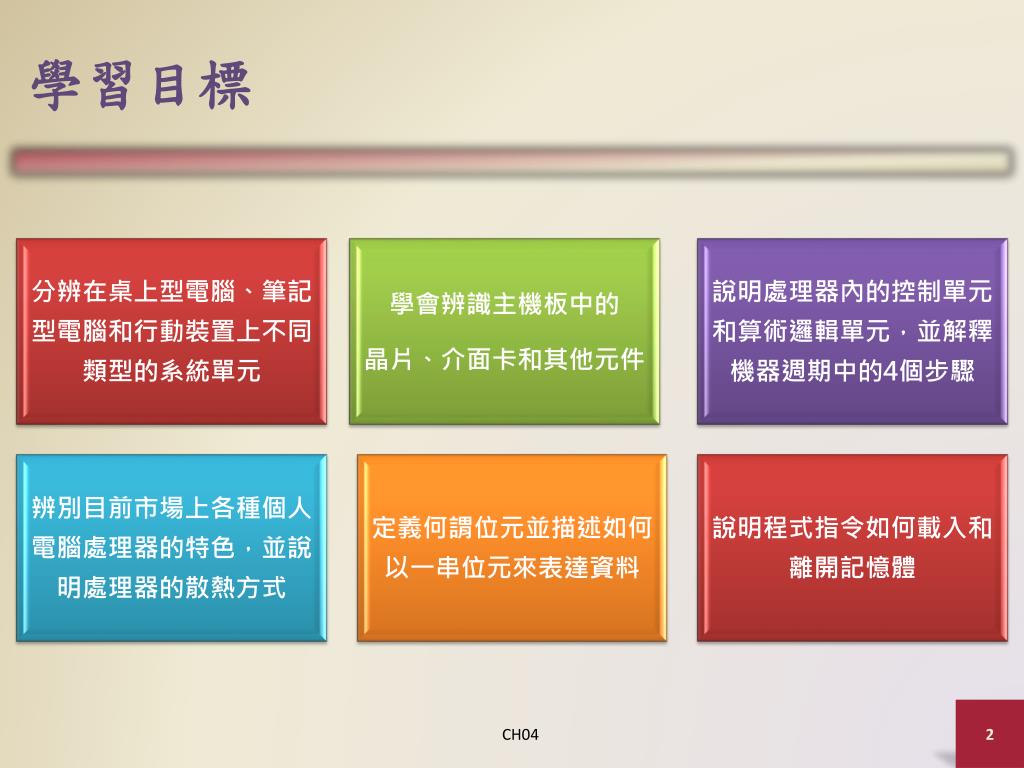

  2. 學習目標 CH04

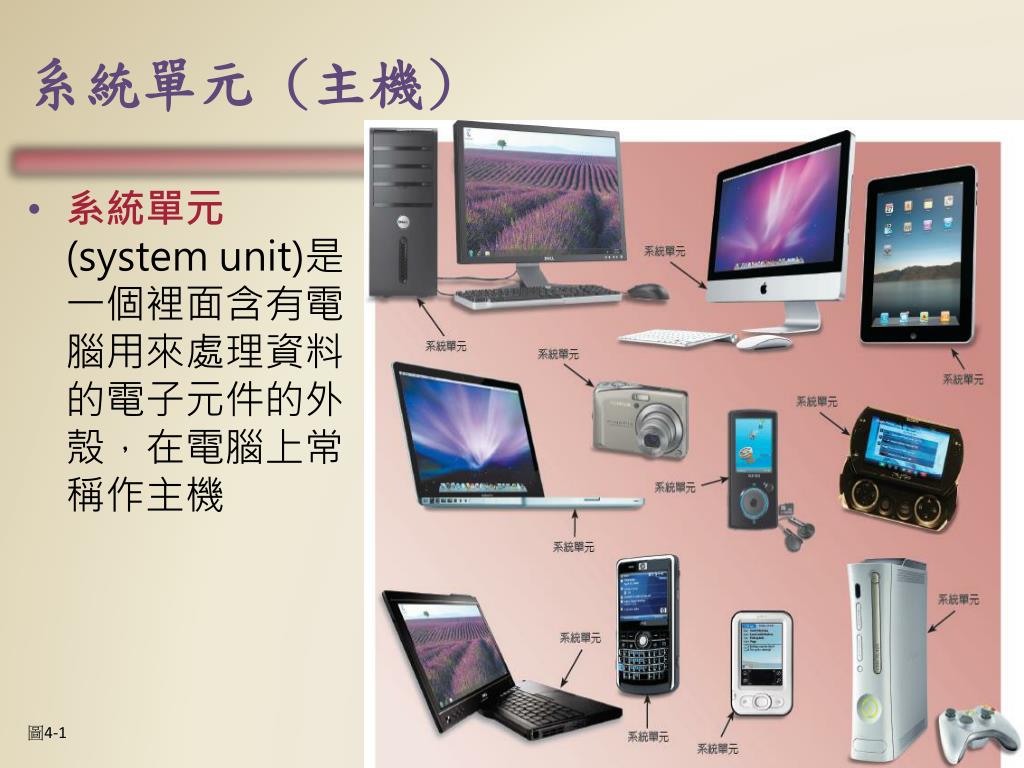

  3. 系統單元 (主機) • 系統單元 (system unit)是一個裡面含有電腦用來處理資料的電子元件的外殼，在電腦上常稱作主機 CH04 圖4-1

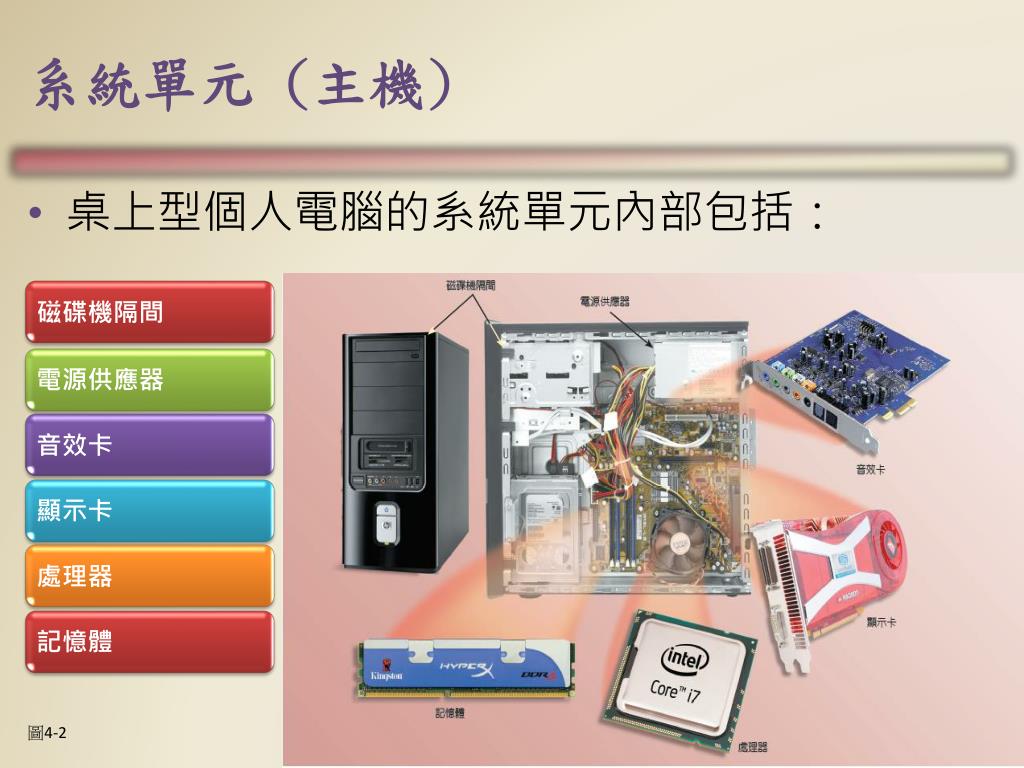

  4. 系統單元 (主機) • 桌上型個人電腦的系統單元內部包括： CH04 圖4-2

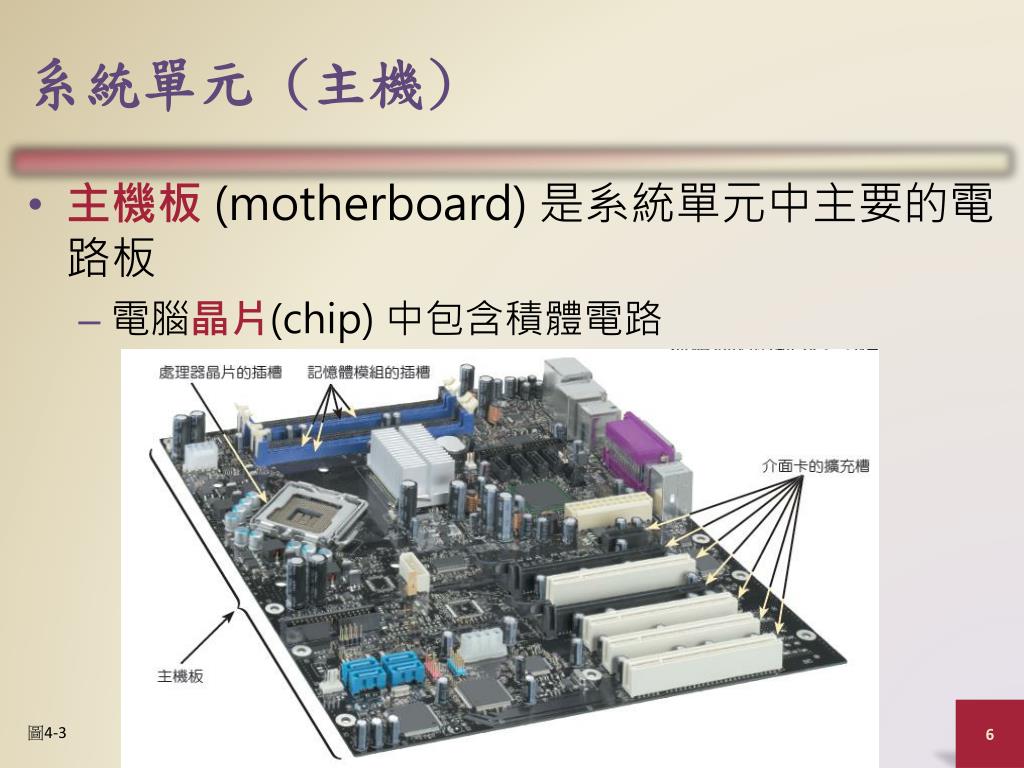

  5. 系統單元 (主機) • 主機板(motherboard)是系統單元中主要的電路板 • 電腦晶片(chip) 中包含積體電路 CH04 圖4-3

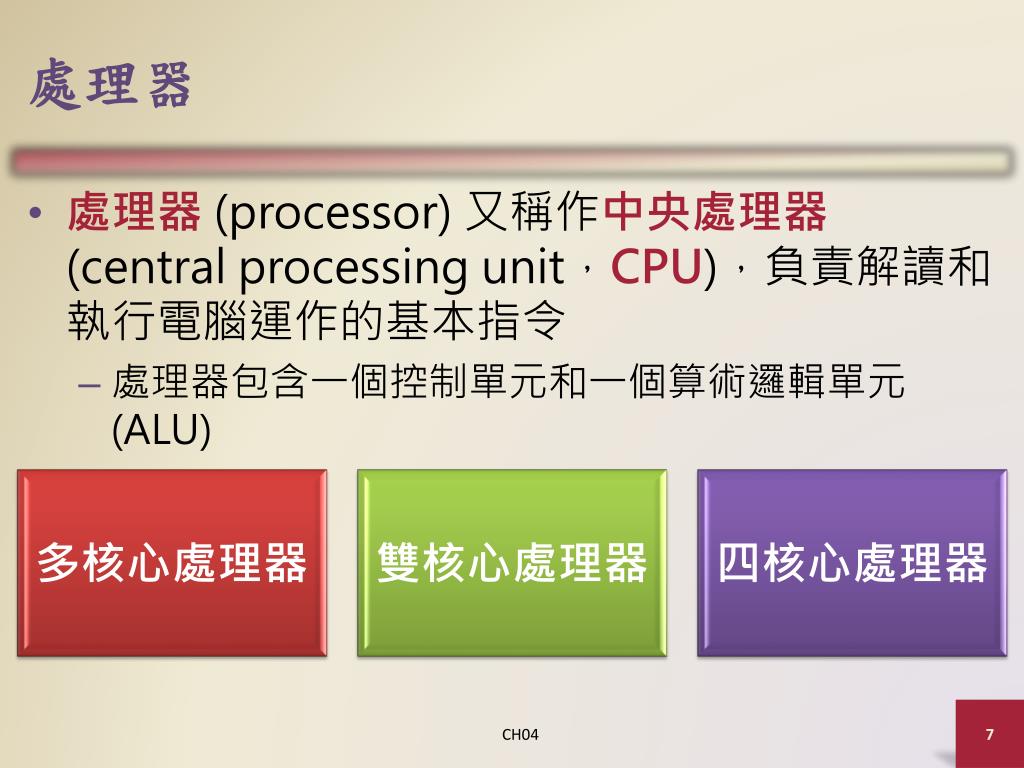

  6. 處理器 • 處理器(processor)又稱作中央處理器(central processing unit，CPU)，負責解讀和執行電腦運作的基本指令 • 處理器包含一個控制單元和一個算術邏輯單元(ALU) CH04

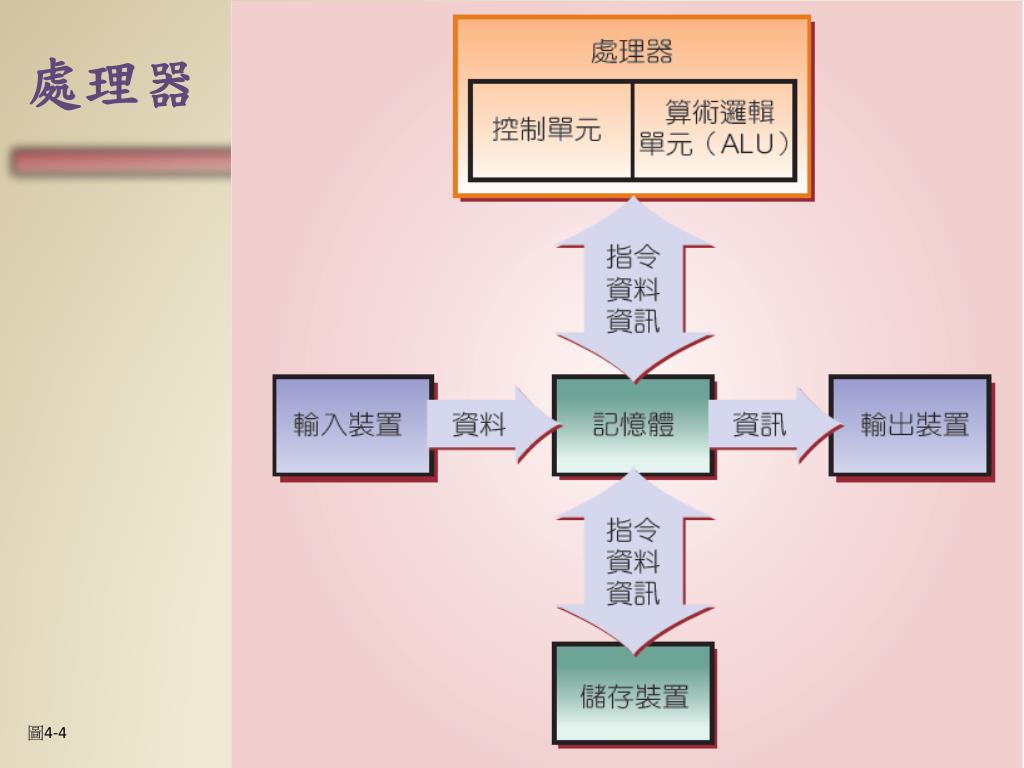

  7. 處理器 CH04 圖4-4

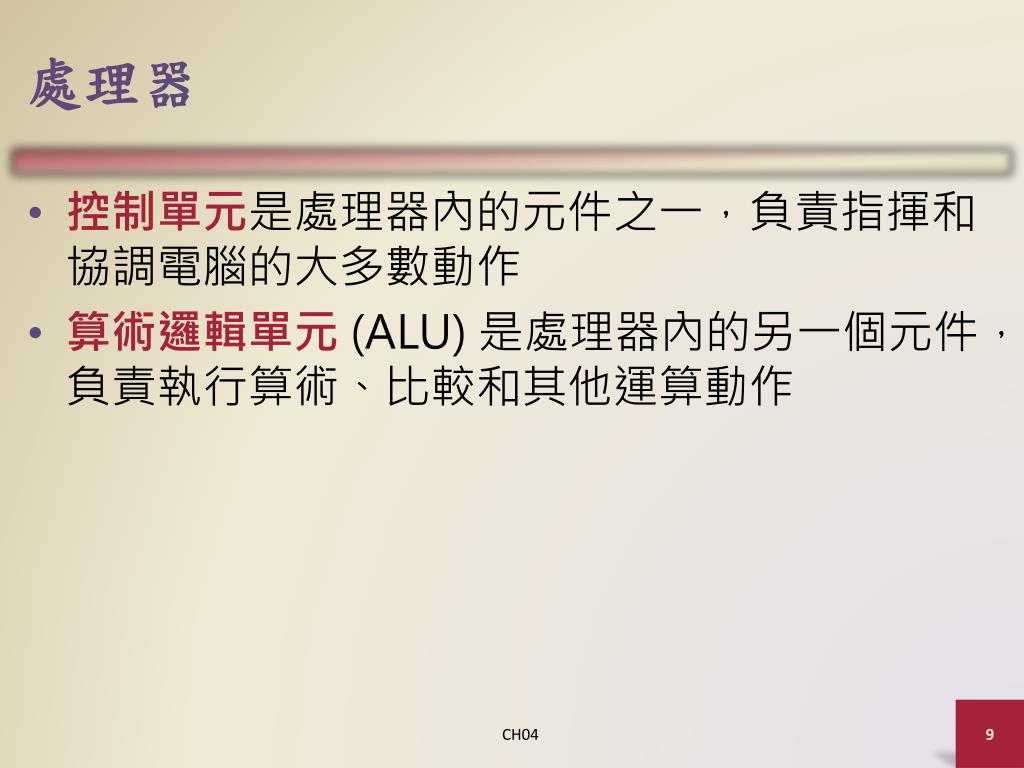

  8. 處理器 • 控制單元是處理器內的元件之一，負責指揮和協調電腦的大多數動作 • 算術邏輯單元(ALU) 是處理器內的另一個元件，負責執行算術、比較和其他運算動作 CH04

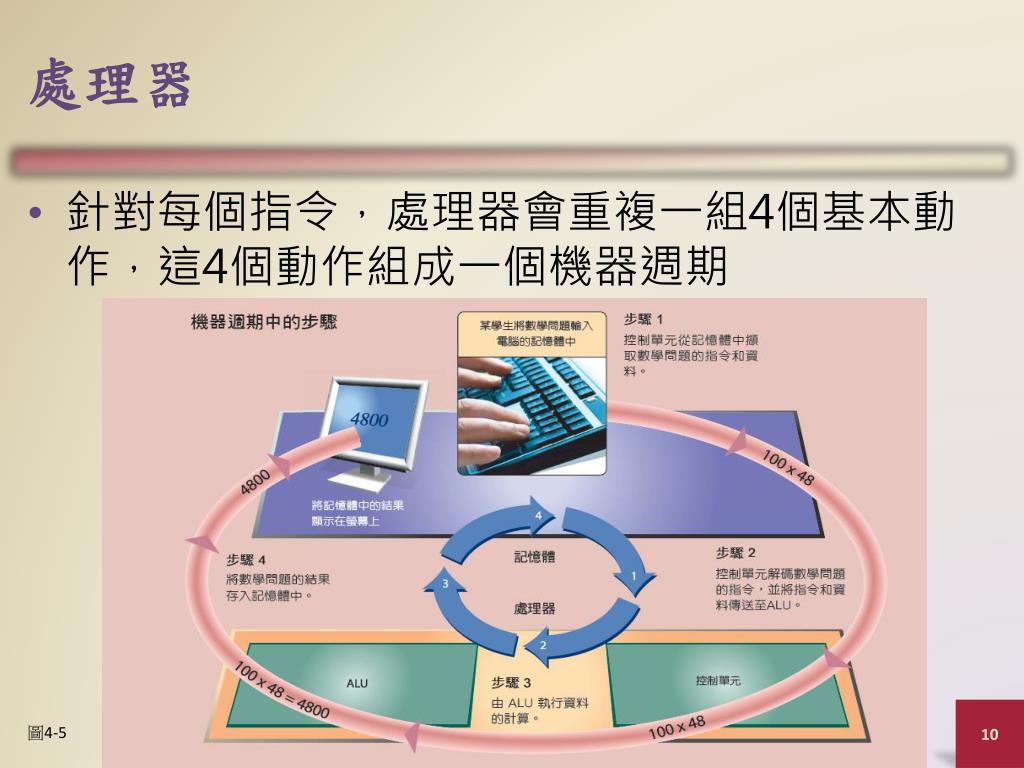

  9. 處理器 • 針對每個指令，處理器會重複一組4個基本動作，這4個動作組成一個機器週期 CH04 圖4-5

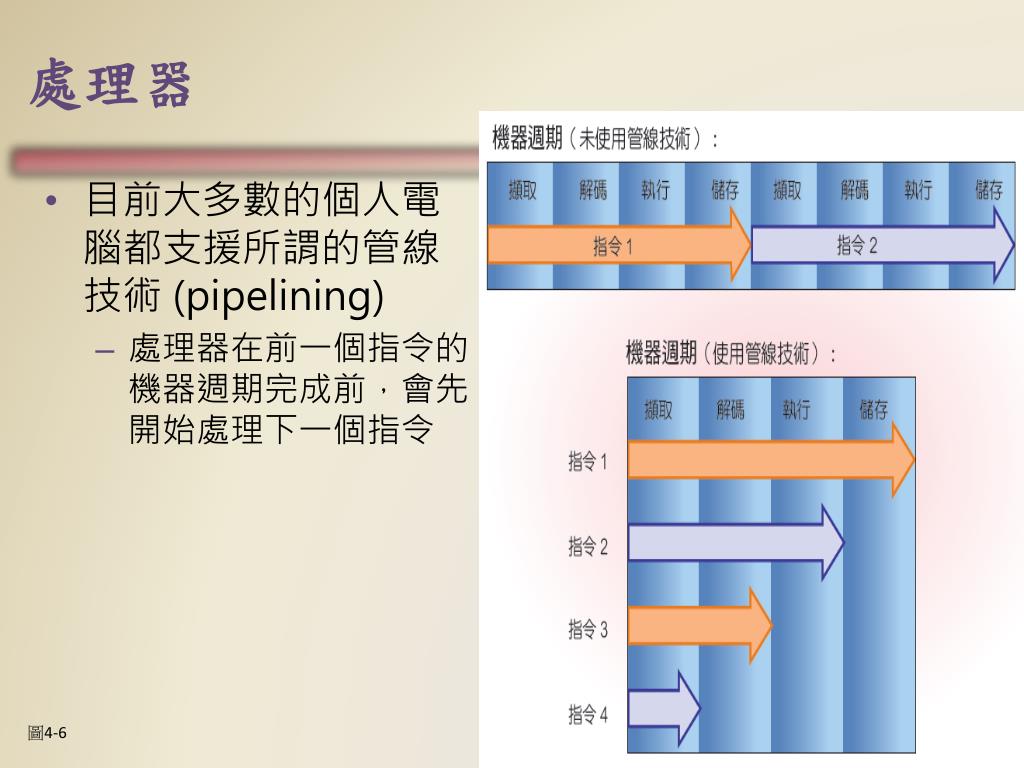

  10. 處理器 • 目前大多數的個人電腦都支援所謂的管線技術(pipelining) • 處理器在前一個指令的機器週期完成前，會先開始處理下一個指令 CH04 圖4-6

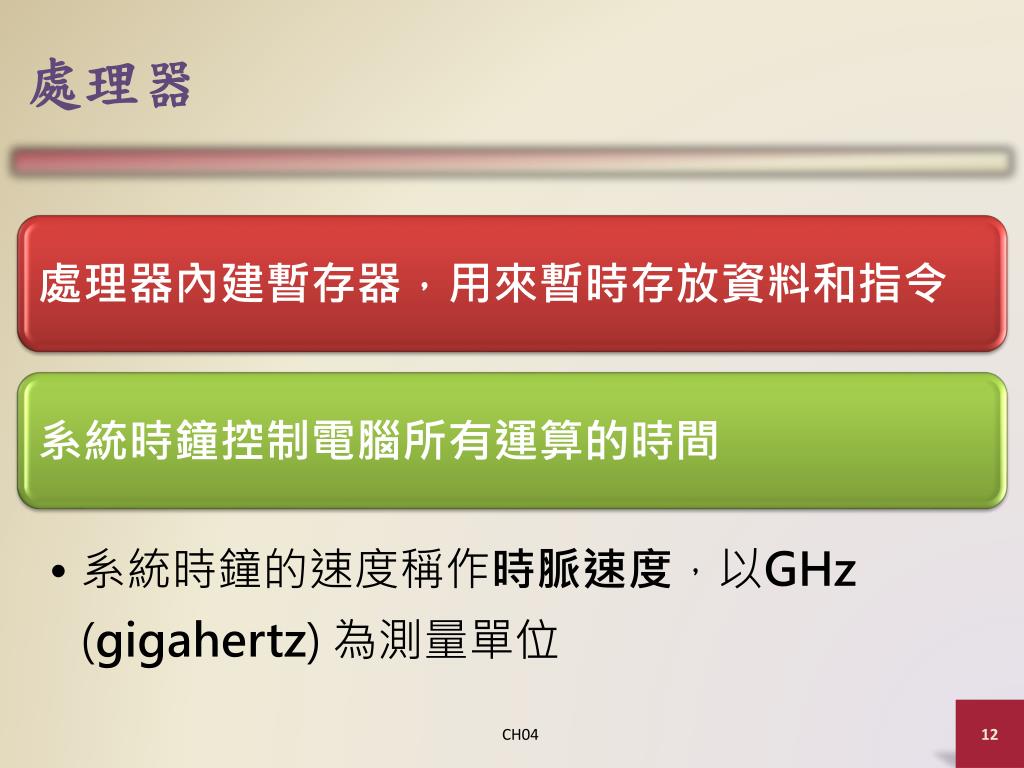

  11. 處理器 CH04

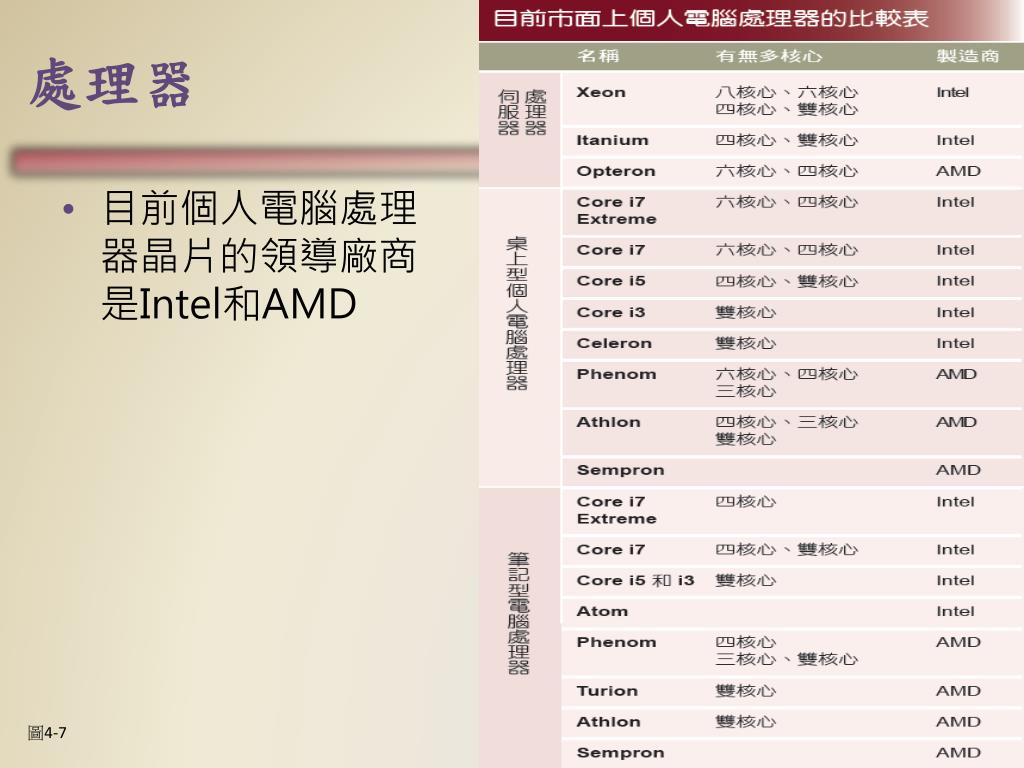

  12. 處理器 • 目前個人電腦處理器晶片的領導廠商是Intel和AMD CH04 圖4-7

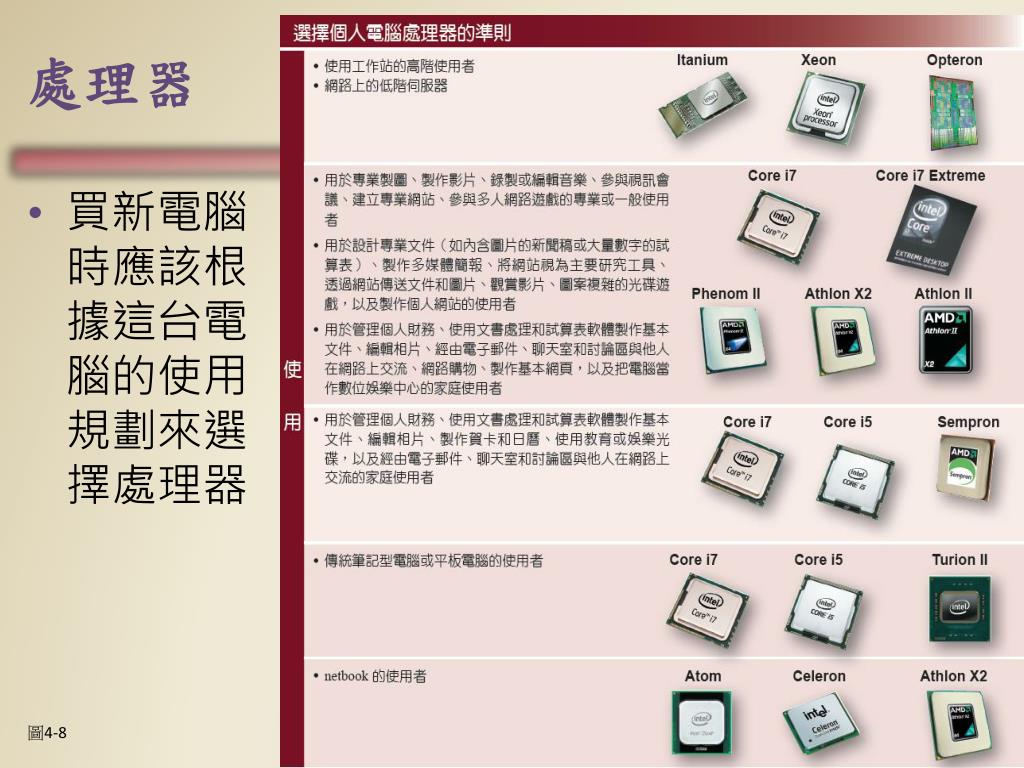

  13. 處理器 • 買新電腦時應該根據這台電腦的使用規劃來選擇處理器 CH04 圖4-8

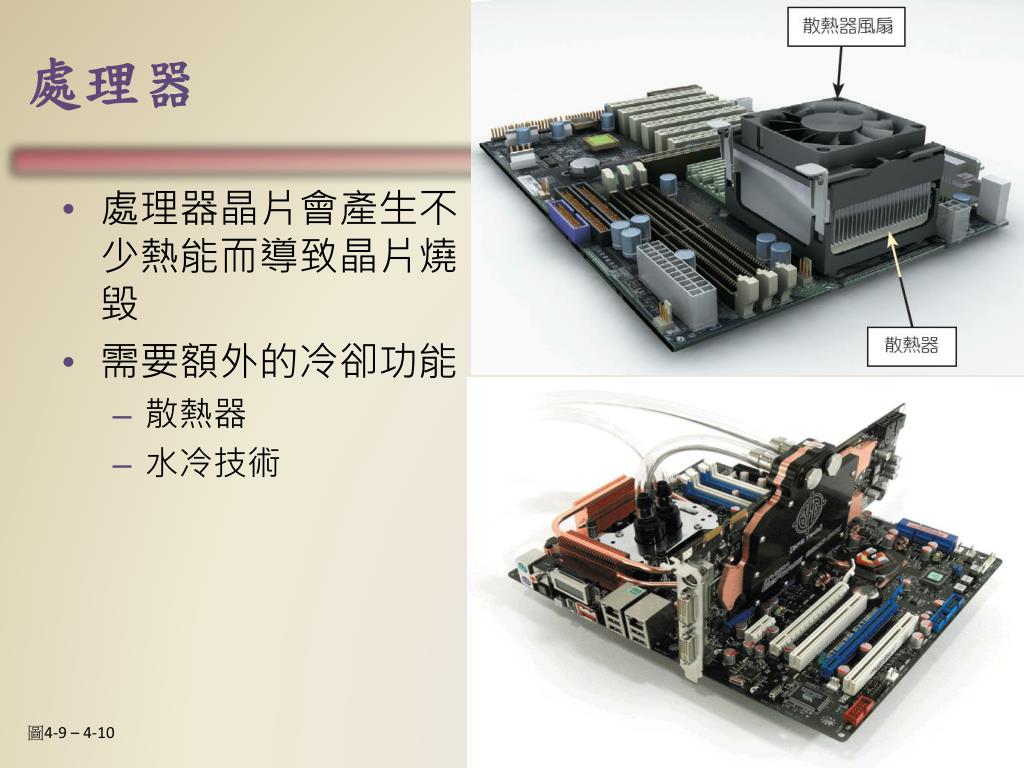

  14. 處理器 • 處理器晶片會產生不少熱能而導致晶片燒毀 • 需要額外的冷卻功能 • 散熱器 • 水冷技術 CH04 圖4-9 – 4-10

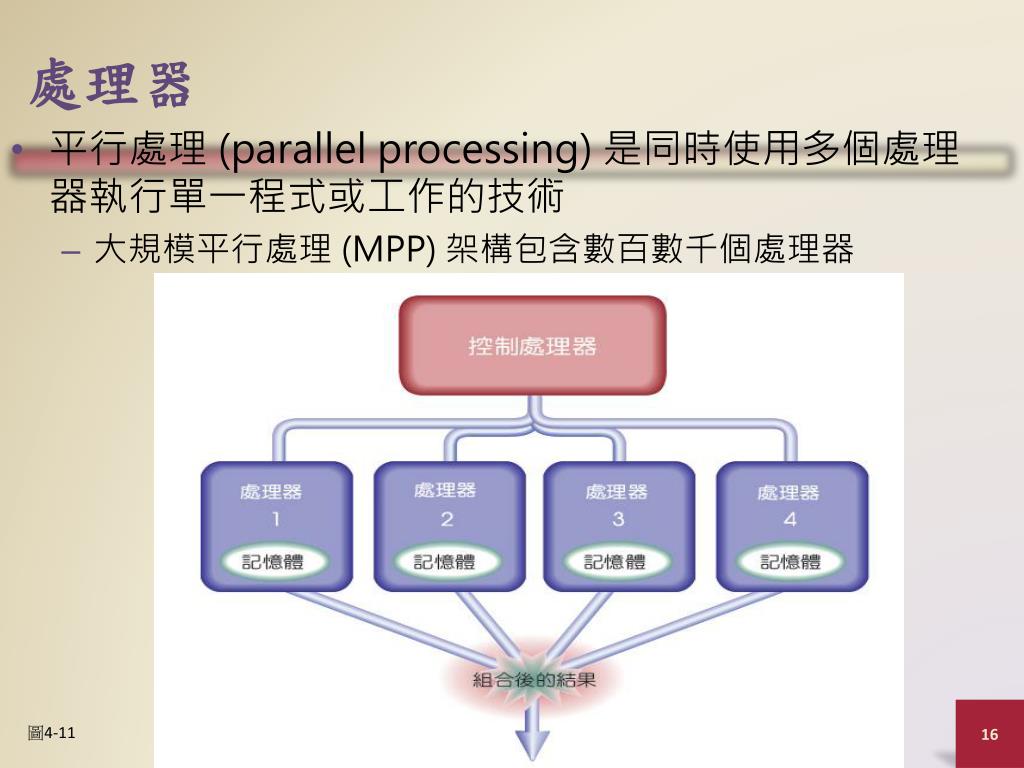

  15. 處理器 • 平行處理(parallel processing) 是同時使用多個處理器執行單一程式或工作的技術 • 大規模平行處理 (MPP)架構包含數百數千個處理器 CH04 圖4-11

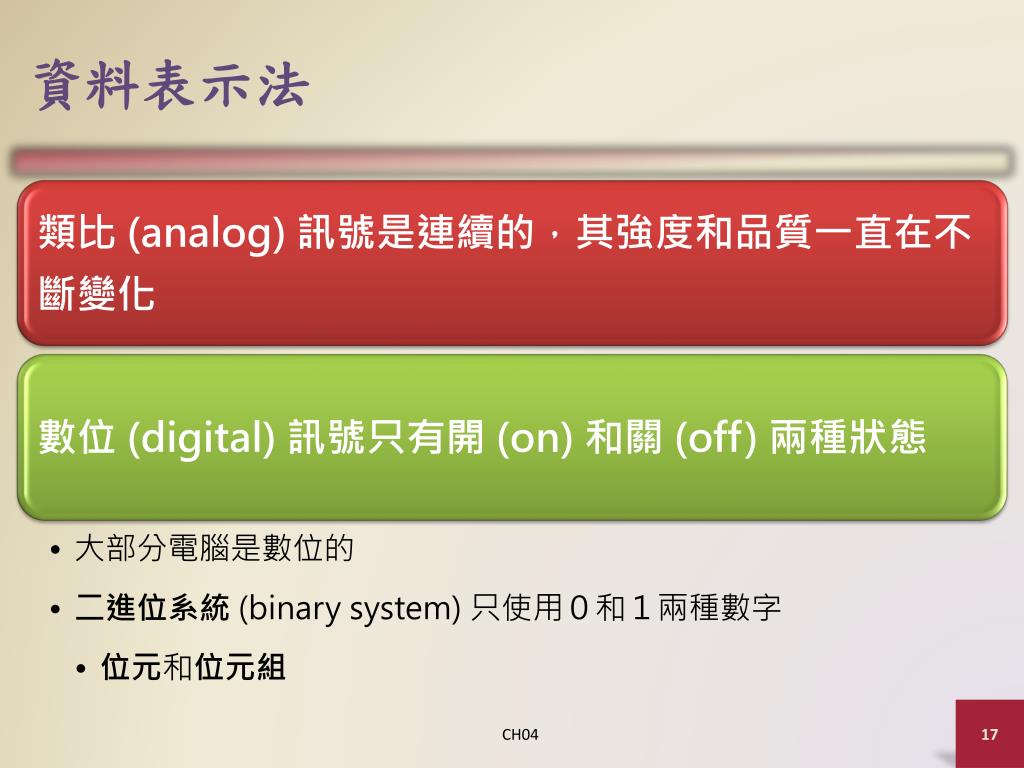

  16. 資料表示法 CH04

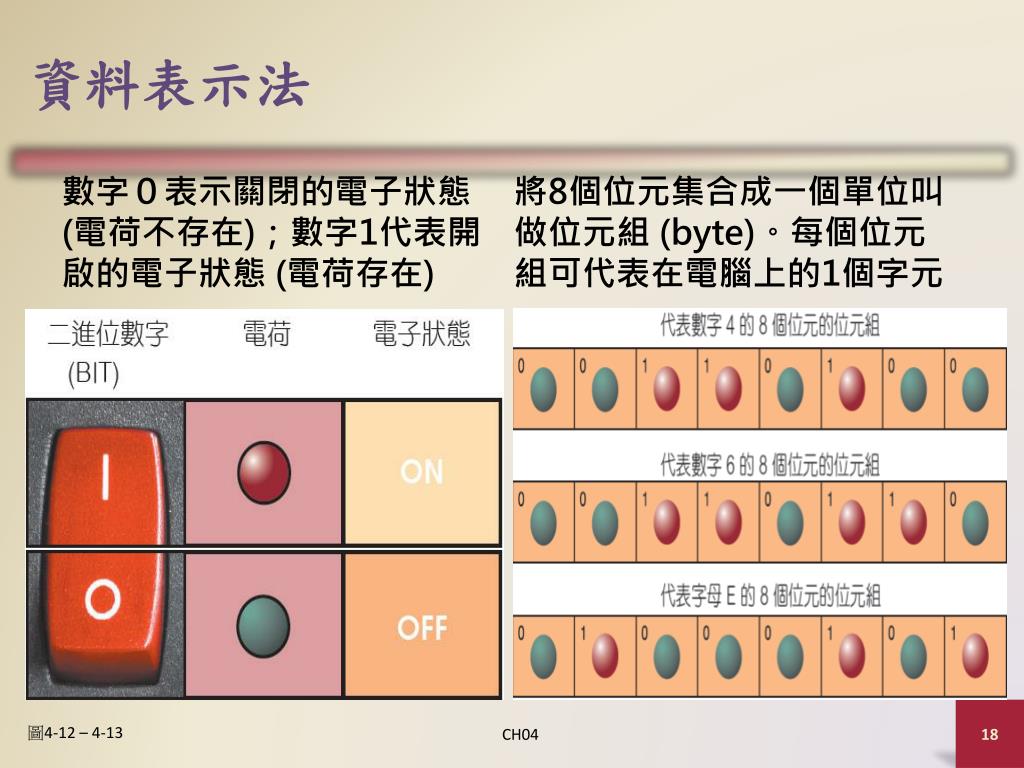

  17. 資料表示法 數字０表示關閉的電子狀態 (電荷不存在)；數字1代表開啟的電子狀態 (電荷存在) 將8個位元集合成一個單位叫做位元組(byte)。每個位元組可代表在電腦上的1個字元 圖4-12 – 4-13 CH04

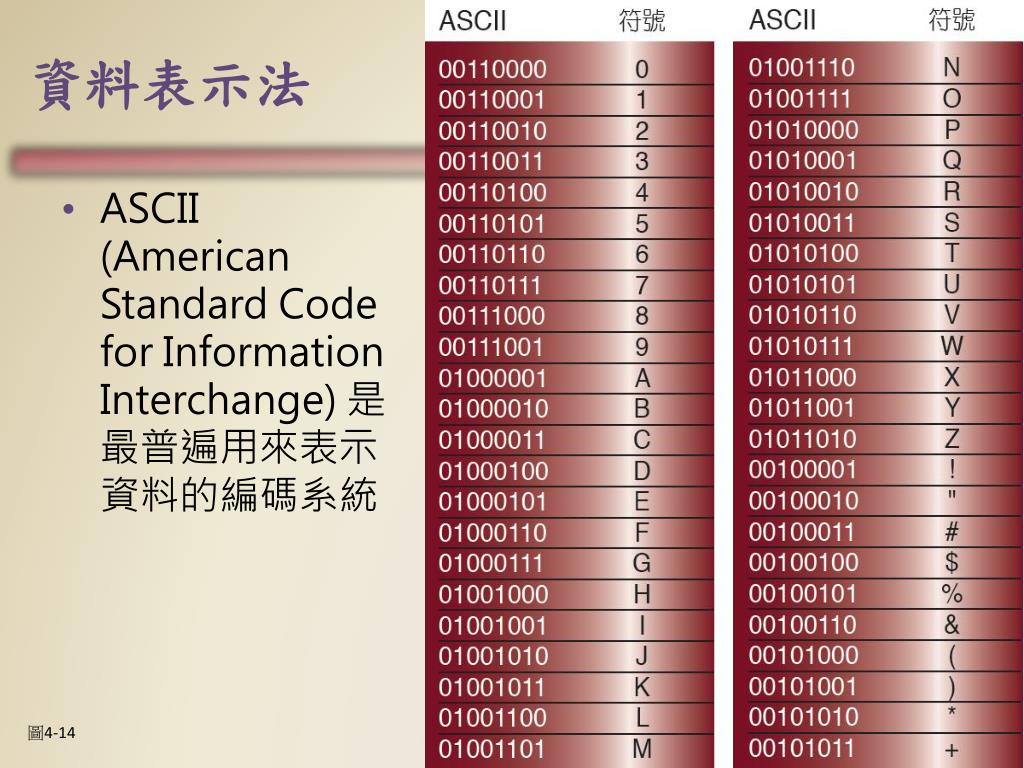

  18. 資料表示法 • ASCII (American Standard Code for Information Interchange) 是最普遍用來表示資料的編碼系統 CH04 圖4-14

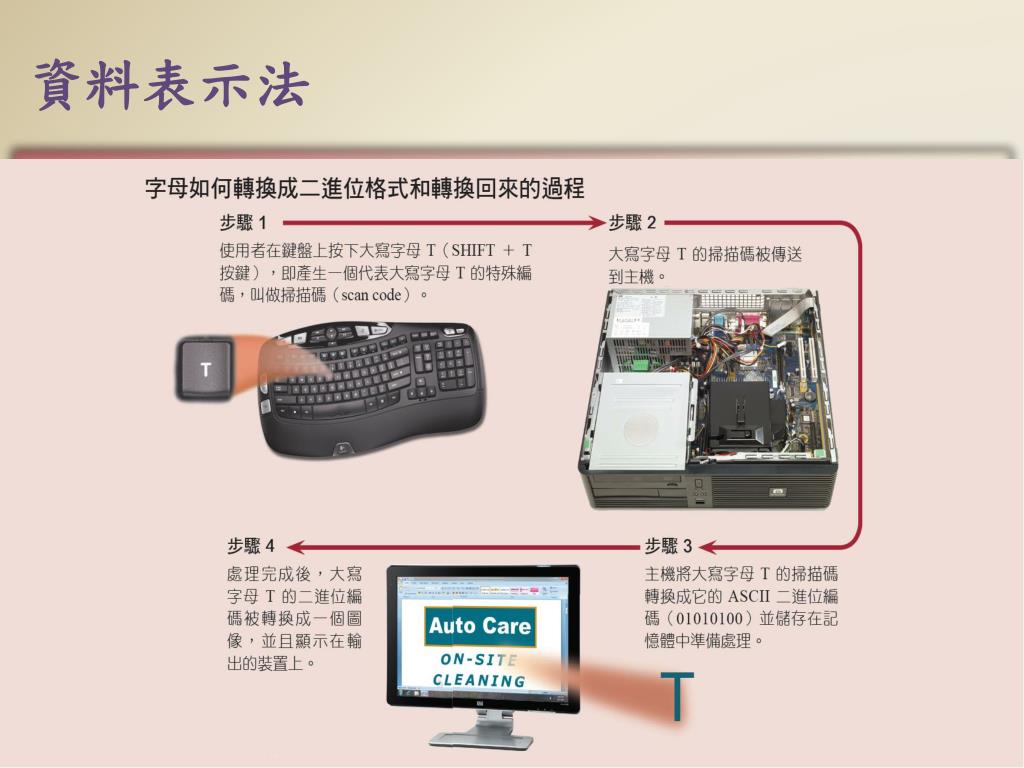

  19. 資料表示法 CH04 圖4-15

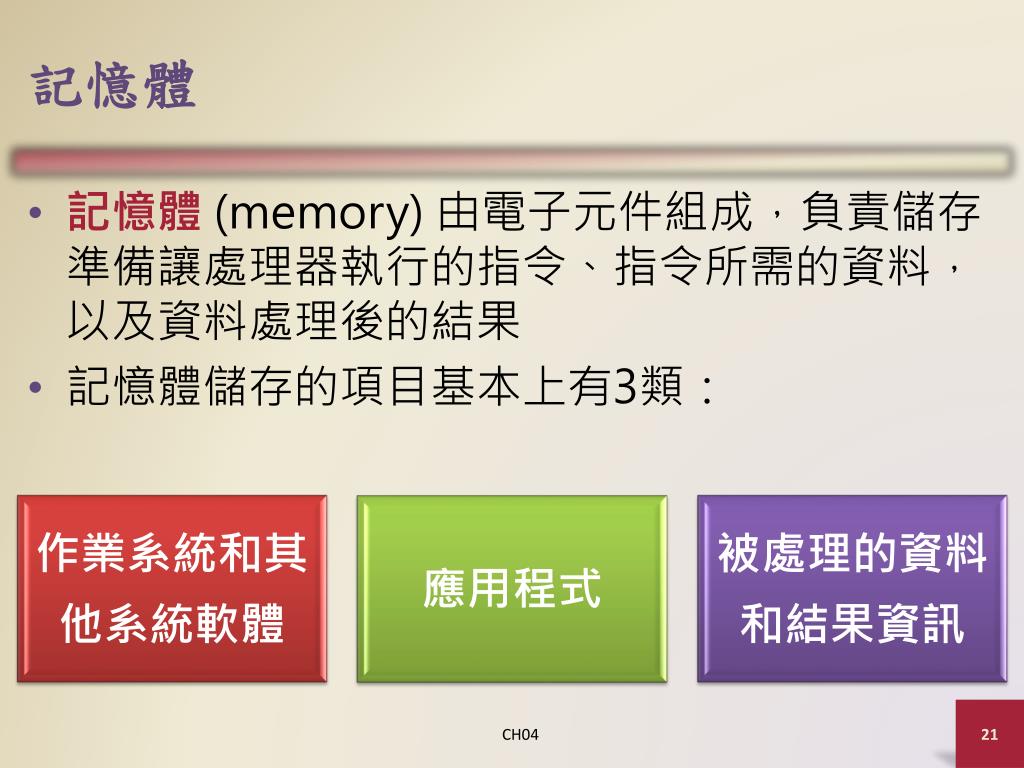

  20. 記憶體 • 記憶體 (memory) 由電子元件組成，負責儲存準備讓處理器執行的指令、指令所需的資料，以及資料處理後的結果 • 記憶體儲存的項目基本上有3類： CH04

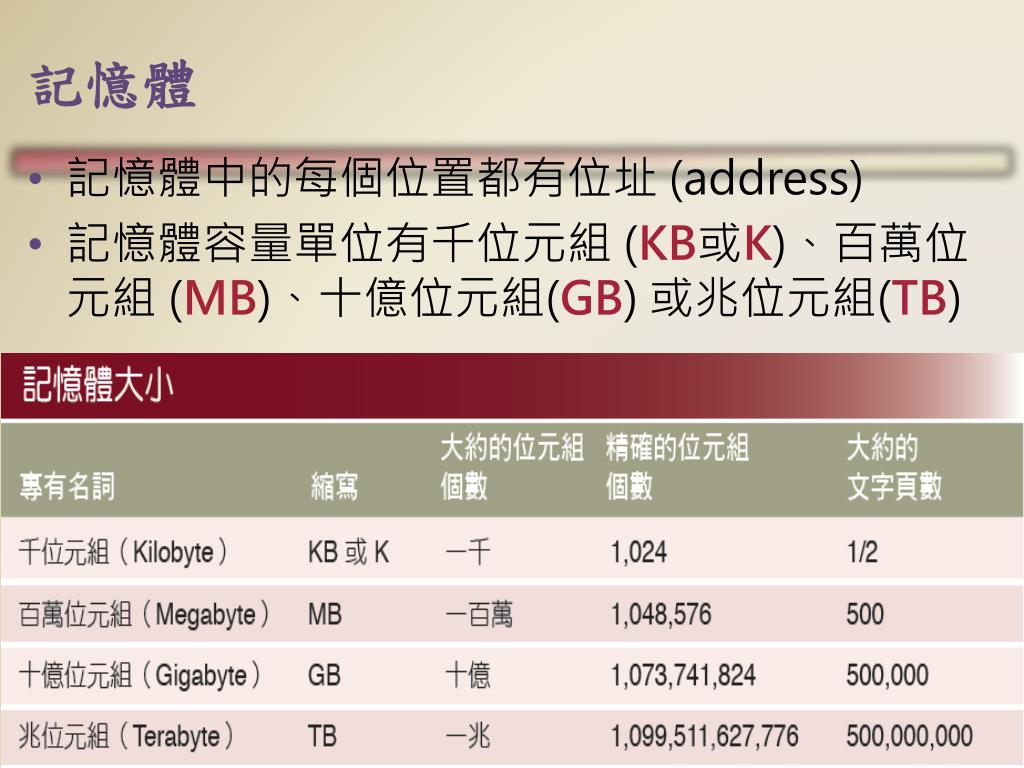

  21. 記憶體 • 記憶體中的每個位置都有位址(address) • 記憶體容量單位有千位元組 (KB或K)、百萬位元組(MB)、十億位元組(GB) 或兆位元組(TB) CH04 圖4-17

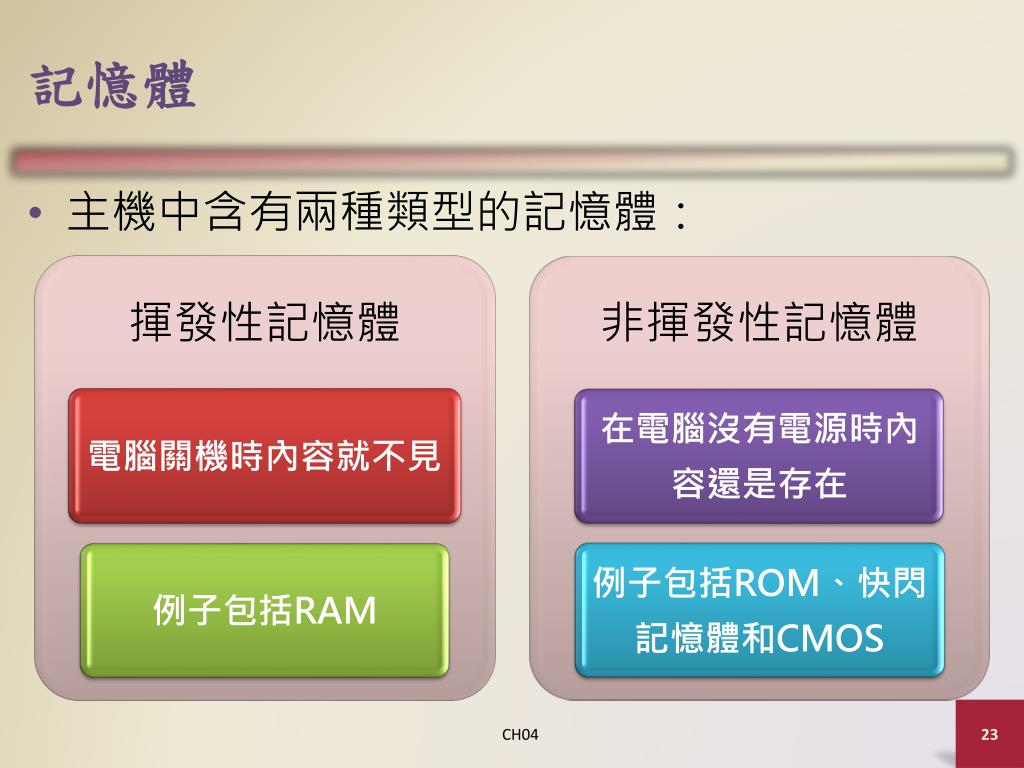

  22. 記憶體 • 主機中含有兩種類型的記憶體： CH04

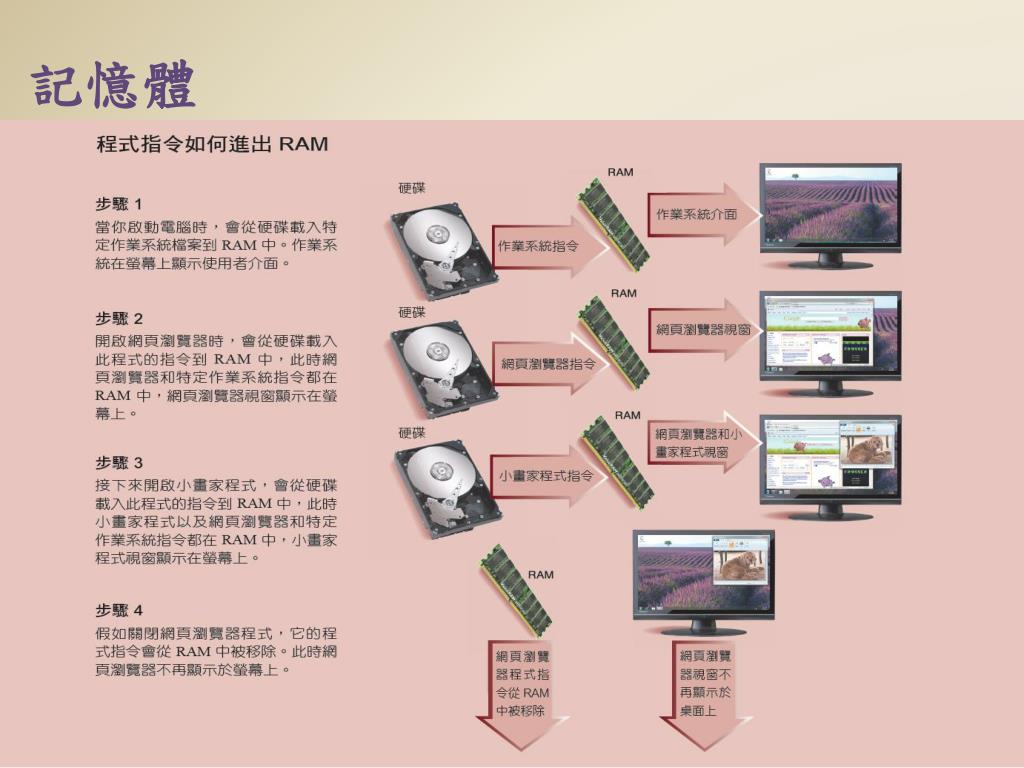

  23. 記憶體 CH04 圖4-18

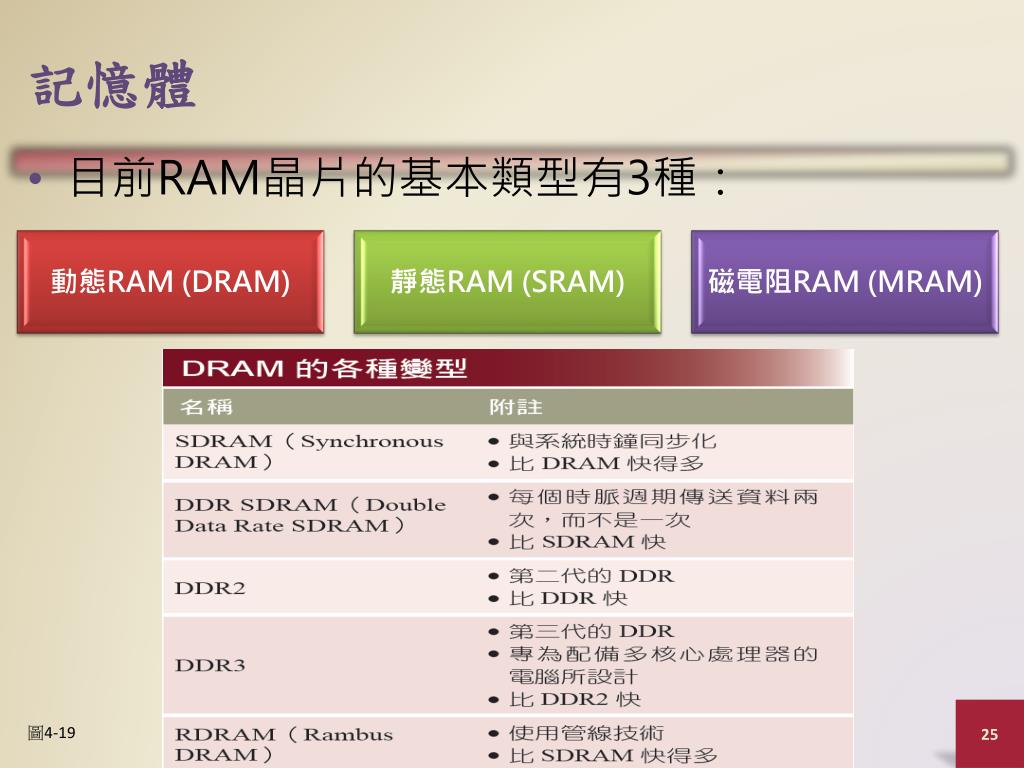

  24. 記憶體 • 目前RAM晶片的基本類型有3種： CH04 圖4-19

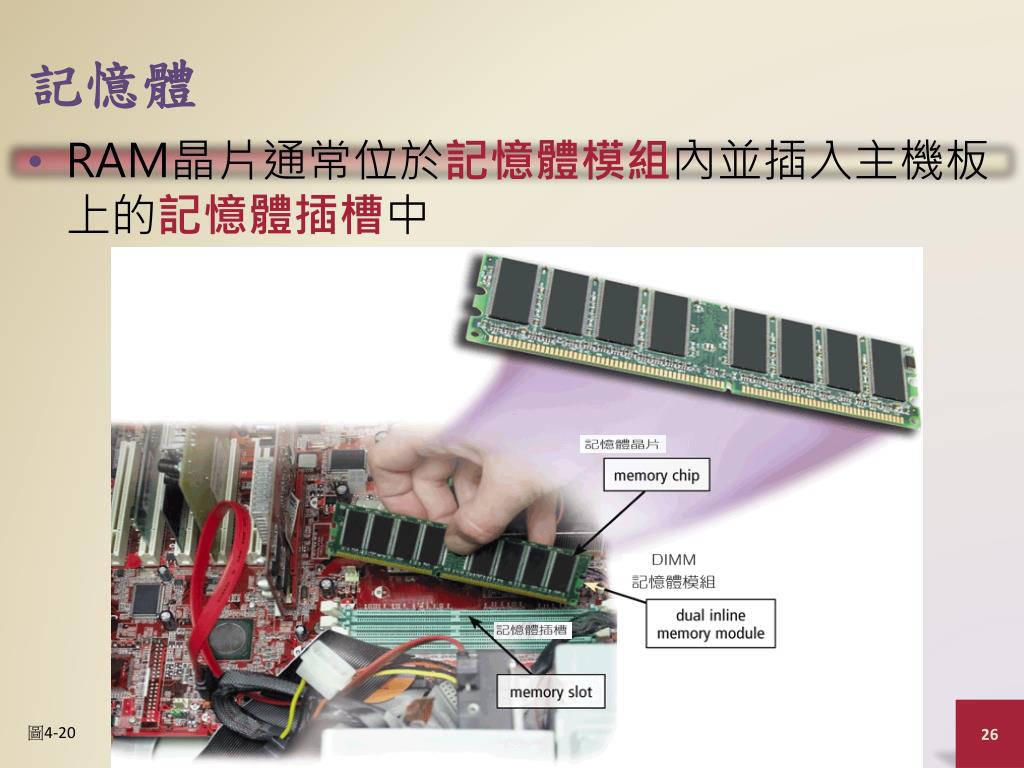

  25. 記憶體 • RAM晶片通常位於記憶體模組內並插入主機板上的記憶體插槽中 CH04 圖4-20

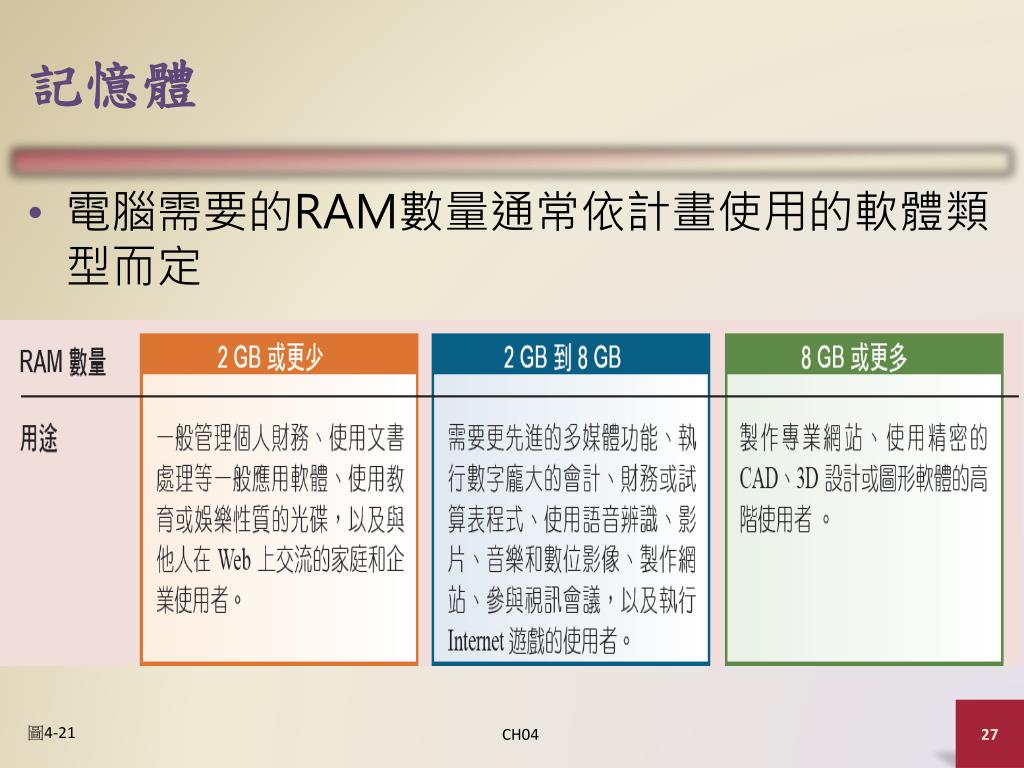

  26. 記憶體 • 電腦需要的RAM數量通常依計畫使用的軟體類型而定 CH04 圖4-21

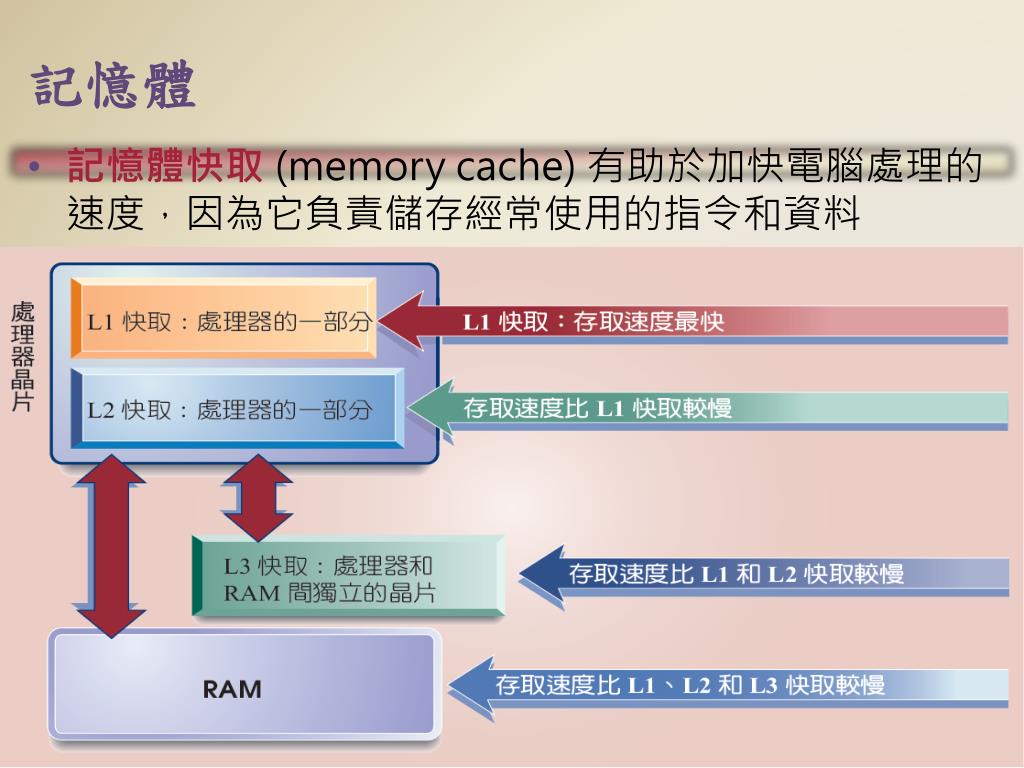

  27. 記憶體 • 記憶體快取(memory cache)有助於加快電腦處理的速度，因為它負責儲存經常使用的指令和資料 CH04 圖4-22

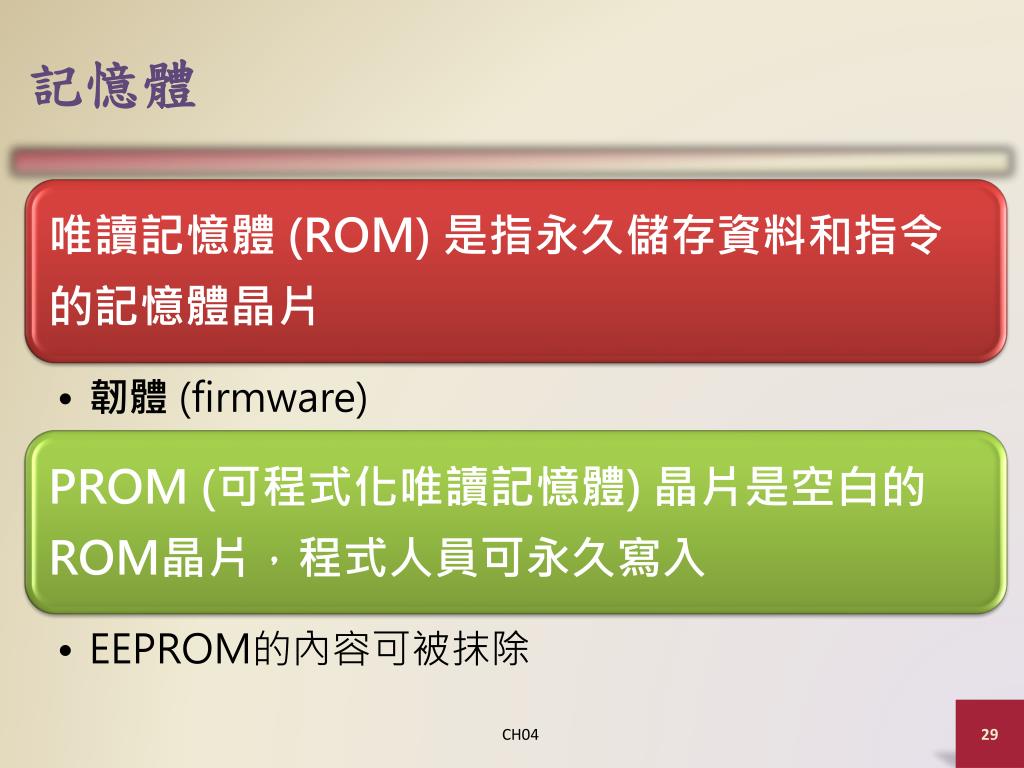

  28. 記憶體 CH04

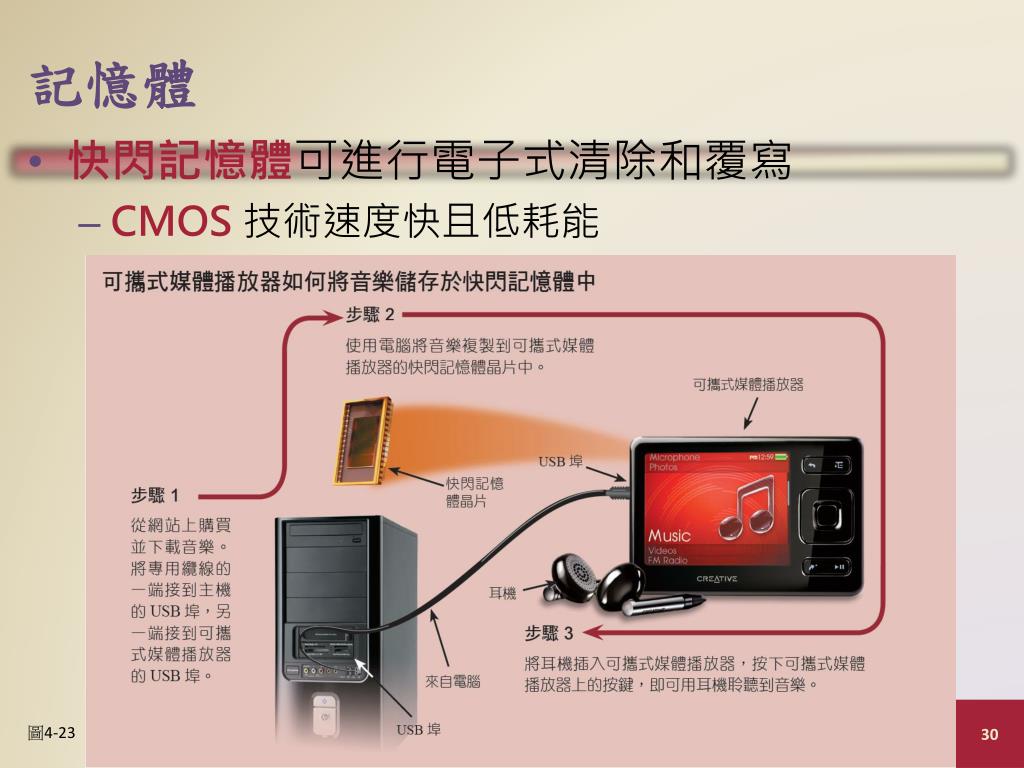

  29. 記憶體 • 快閃記憶體可進行電子式清除和覆寫 • CMOS技術速度快且低耗能 CH04 圖4-23

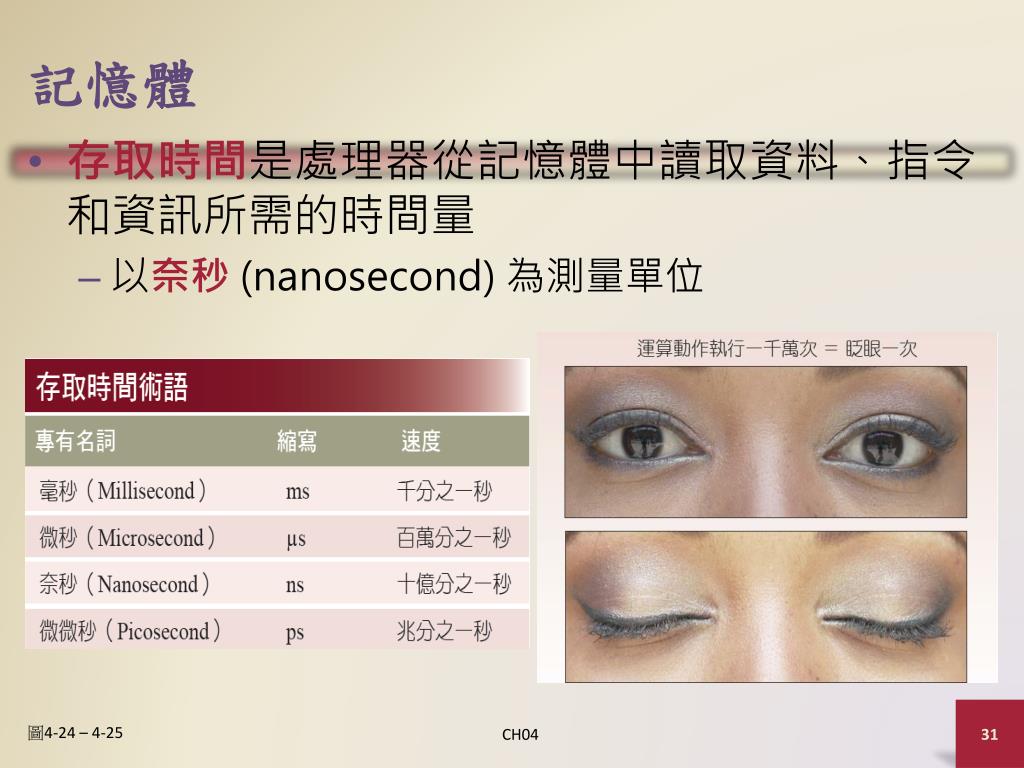

  30. 記憶體 • 存取時間是處理器從記憶體中讀取資料、指令和資訊所需的時間量 • 以奈秒(nanosecond) 為測量單位 CH04 圖4-24 – 4-25

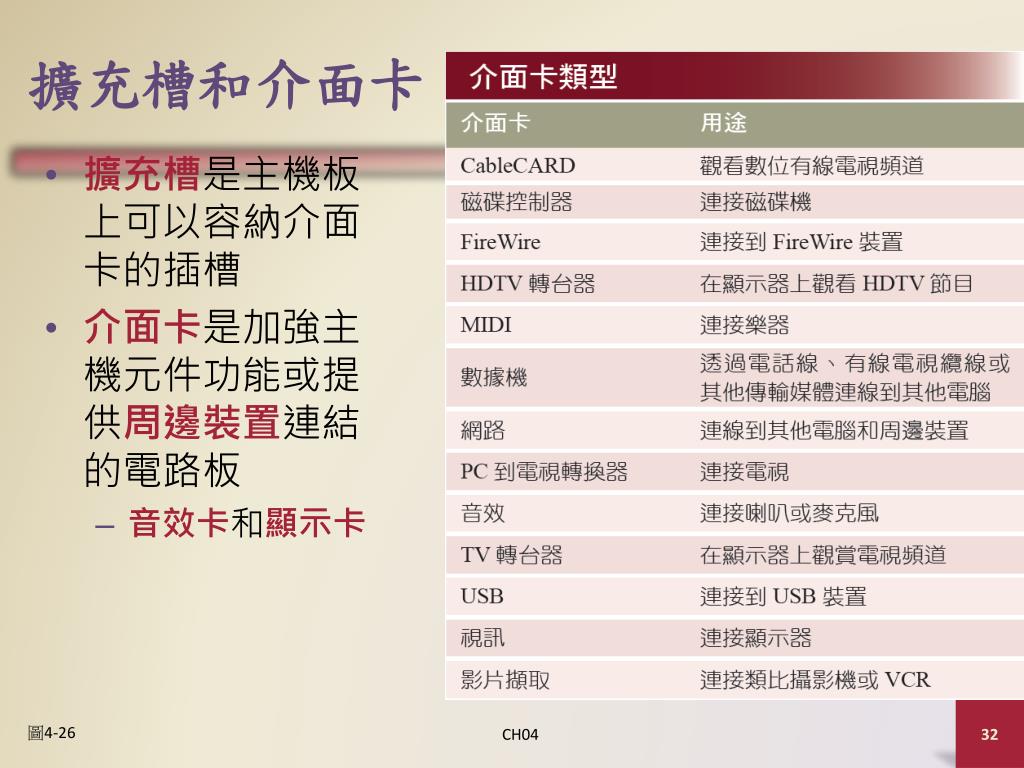

  31. 擴充槽和介面卡 • 擴充槽是主機板上可以容納介面卡的插槽 • 介面卡是加強主機元件功能或提供周邊裝置連結的電路板 • 音效卡和顯示卡 CH04 圖4-26

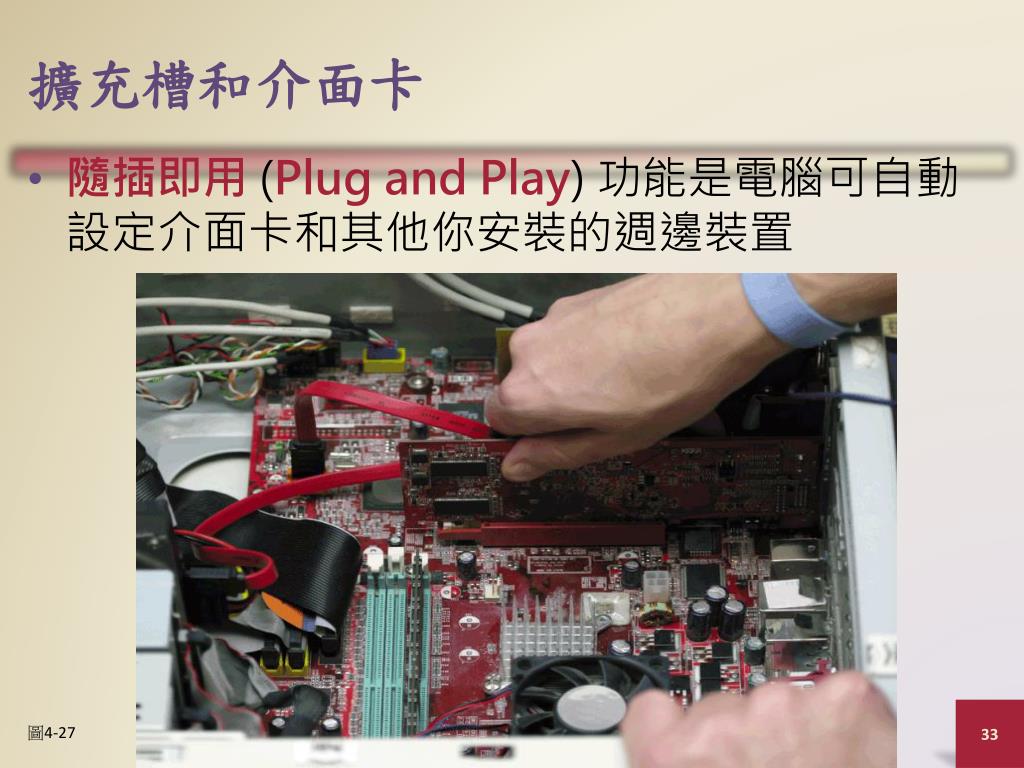

  32. 擴充槽和介面卡 • 隨插即用(Plug and Play)功能是電腦可自動設定介面卡和其他你安裝的週邊裝置 CH04 圖4-27

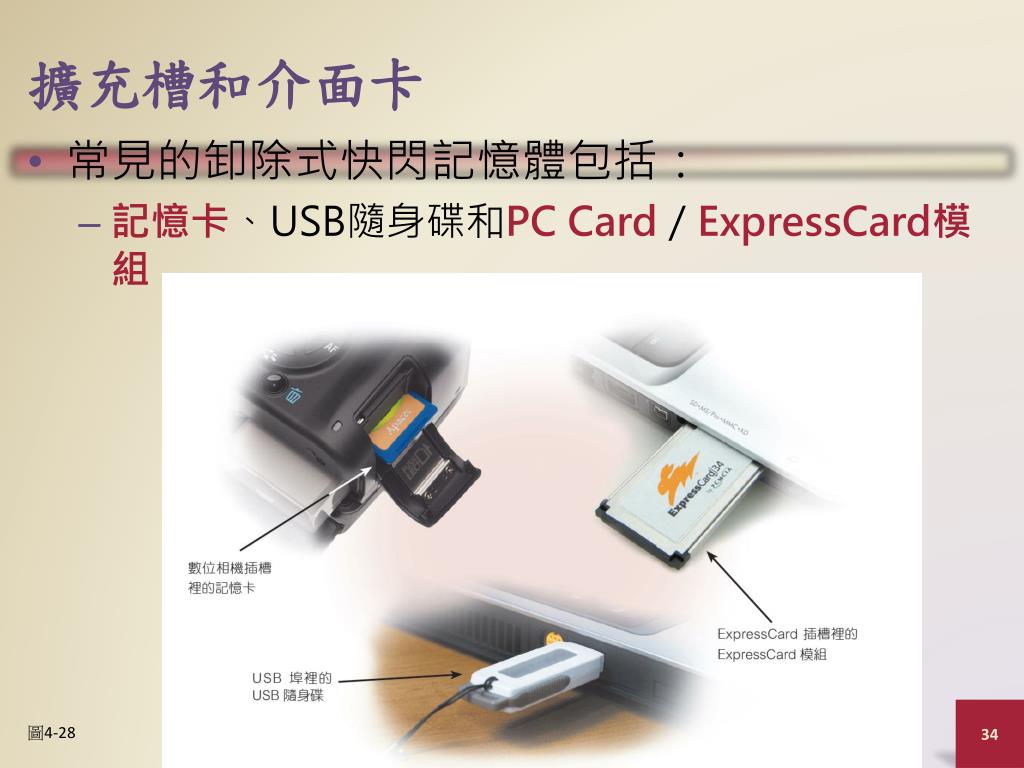

  33. 擴充槽和介面卡 • 常見的卸除式快閃記憶體包括： • 記憶卡、USB隨身碟和PC Card／ExpressCard模組 CH04 圖4-28

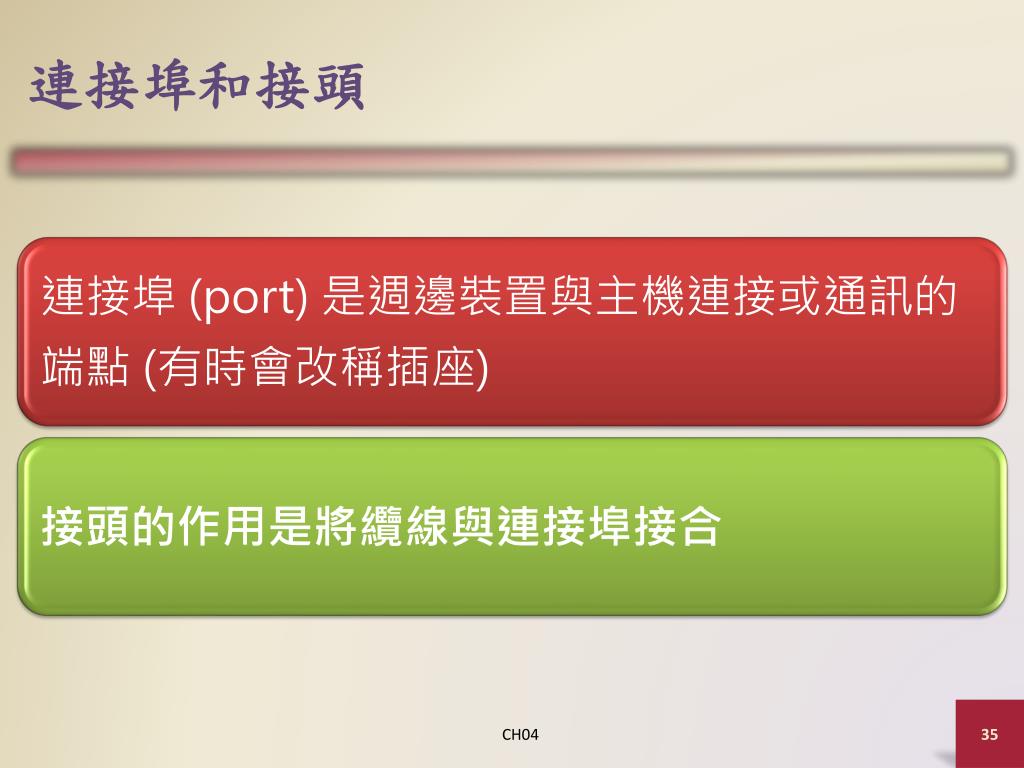

  34. 連接埠和接頭 CH04

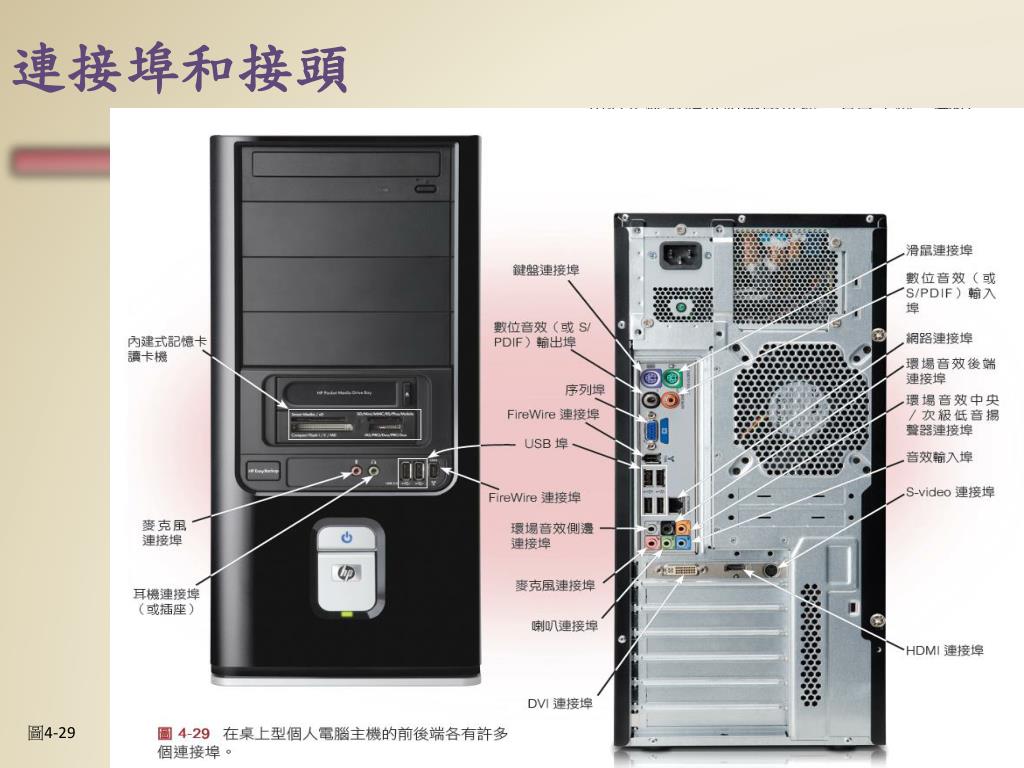

  35. 連接埠和接頭 CH04 圖4-29

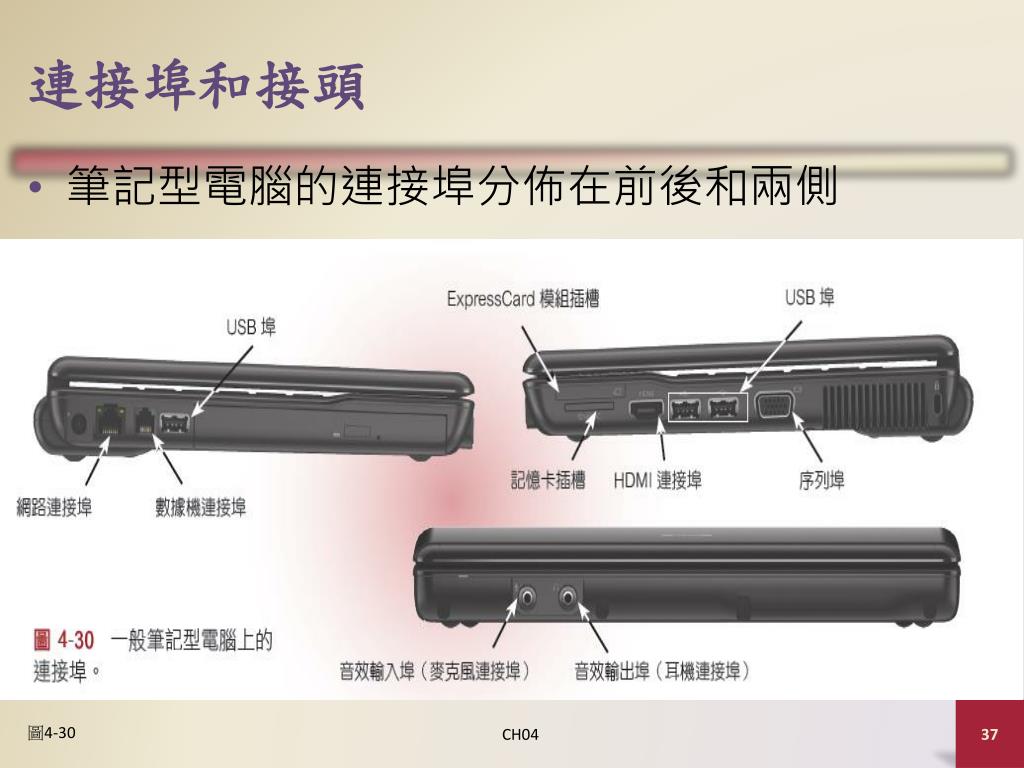

  36. 連接埠和接頭 • 筆記型電腦的連接埠分佈在前後和兩側 CH04 圖4-30

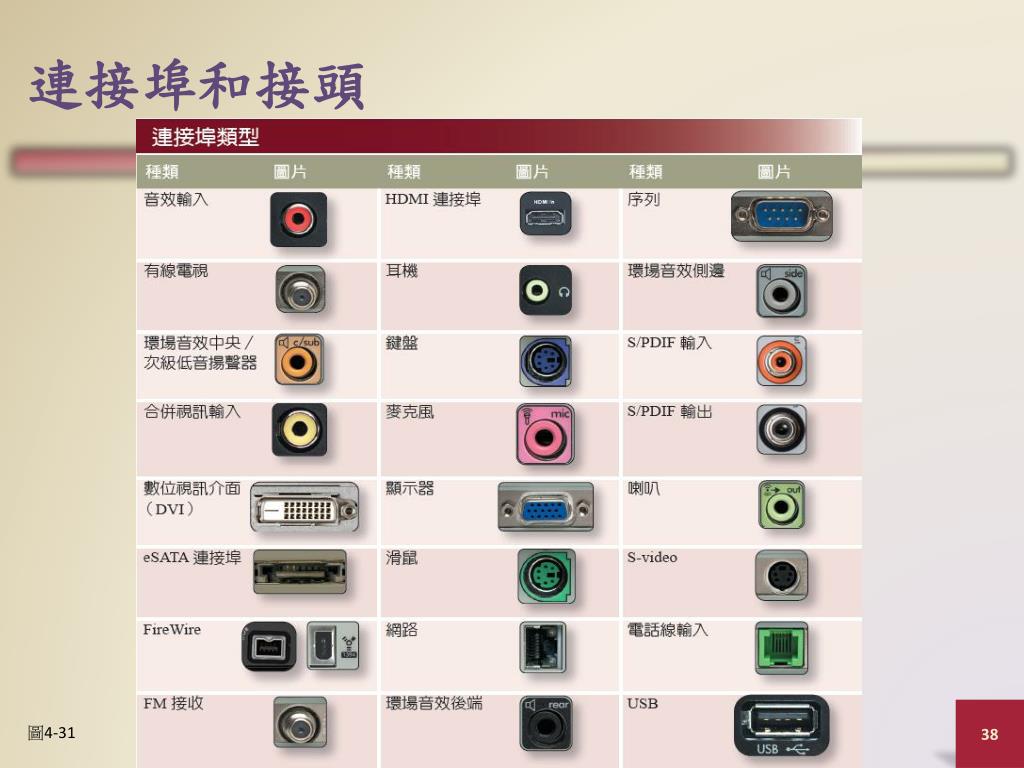

  37. 連接埠和接頭 CH04 圖4-31

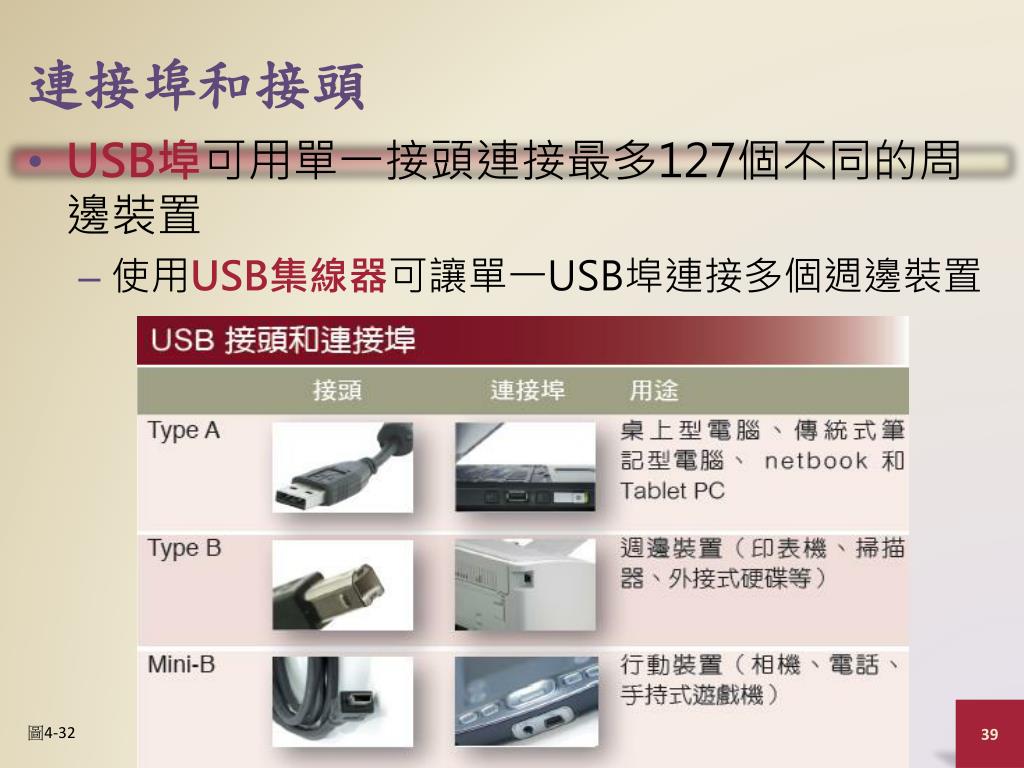

  38. 連接埠和接頭 • USB埠可用單一接頭連接最多127個不同的周邊裝置 • 使用USB集線器可讓單一USB埠連接多個週邊裝置 CH04 圖4-32

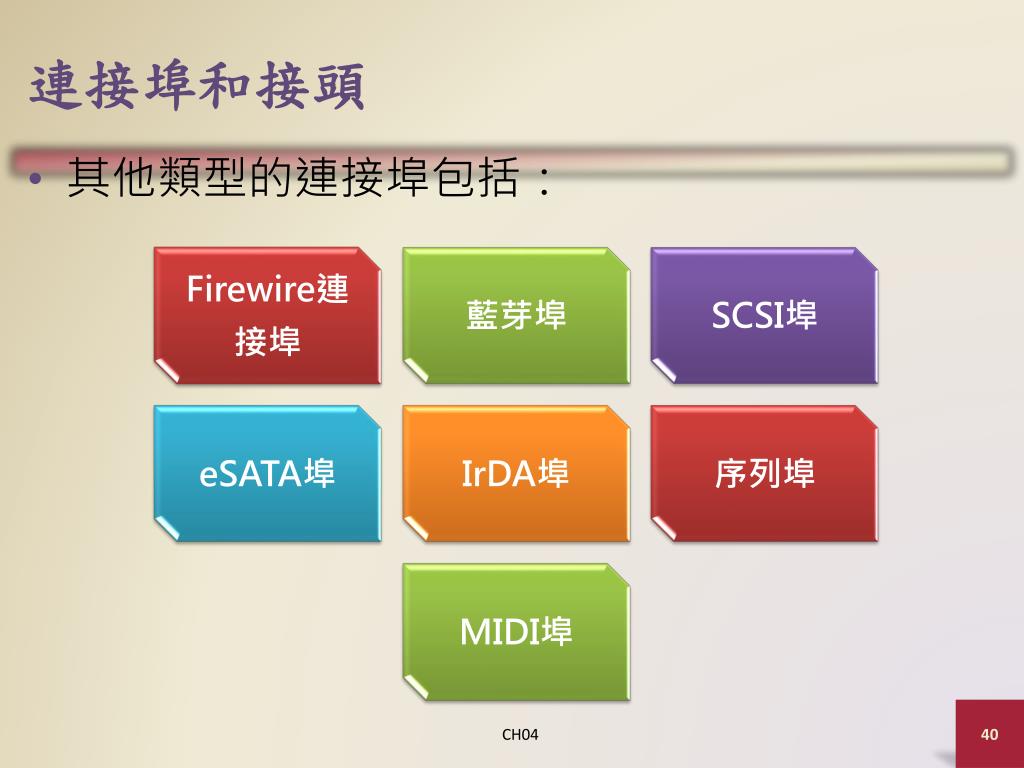

  39. 連接埠和接頭 • 其他類型的連接埠包括： CH04

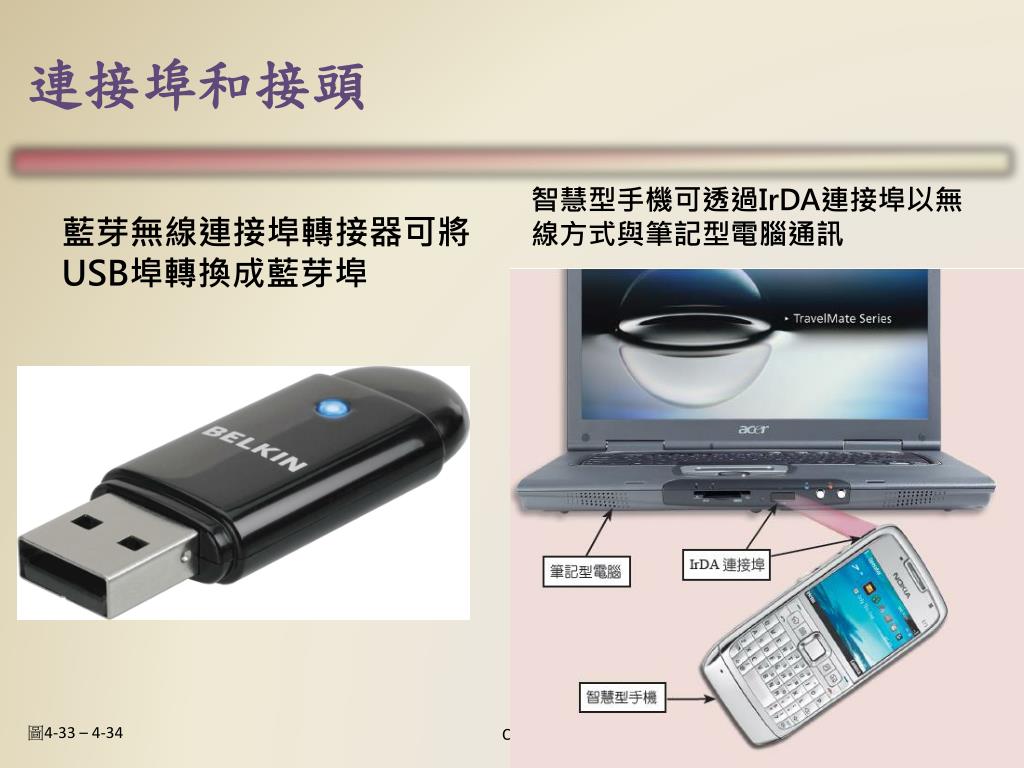

  40. 連接埠和接頭 藍芽無線連接埠轉接器可將USB埠轉換成藍芽埠 智慧型手機可透過IrDA連接埠以無線方式與筆記型電腦通訊 圖4-33 – 4-34 CH04

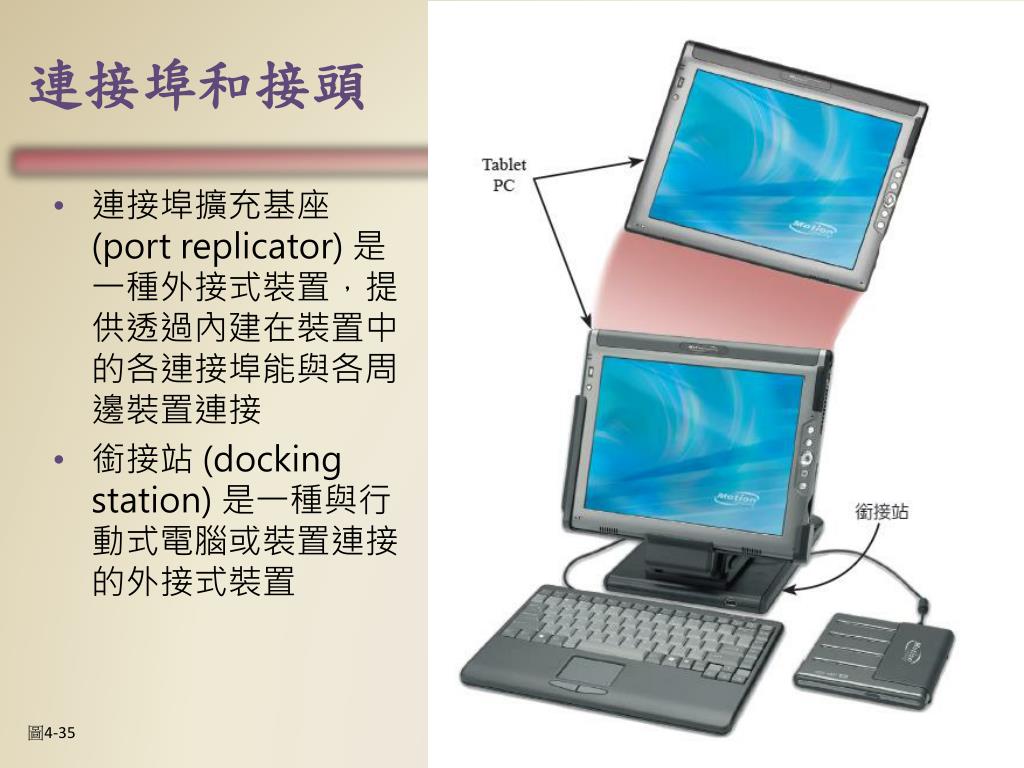

  41. 連接埠和接頭 • 連接埠擴充基座(port replicator)是一種外接式裝置，提供透過內建在裝置中的各連接埠能與各周邊裝置連接 • 銜接站(docking station)是一種與行動式電腦或裝置連接的外接式裝置 CH04 圖4-35

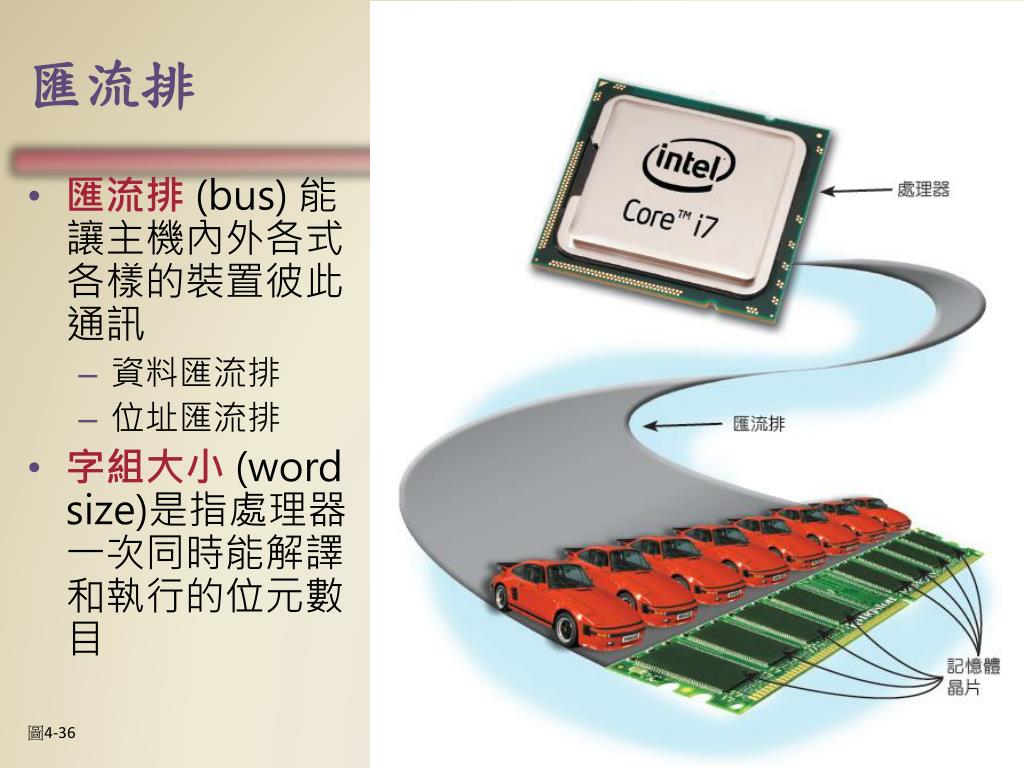

  42. 匯流排 • 匯流排(bus)能讓主機內外各式各樣的裝置彼此通訊 • 資料匯流排 • 位址匯流排 • 字組大小(word size)是指處理器一次同時能解譯和執行的位元數目 CH04 圖4-36

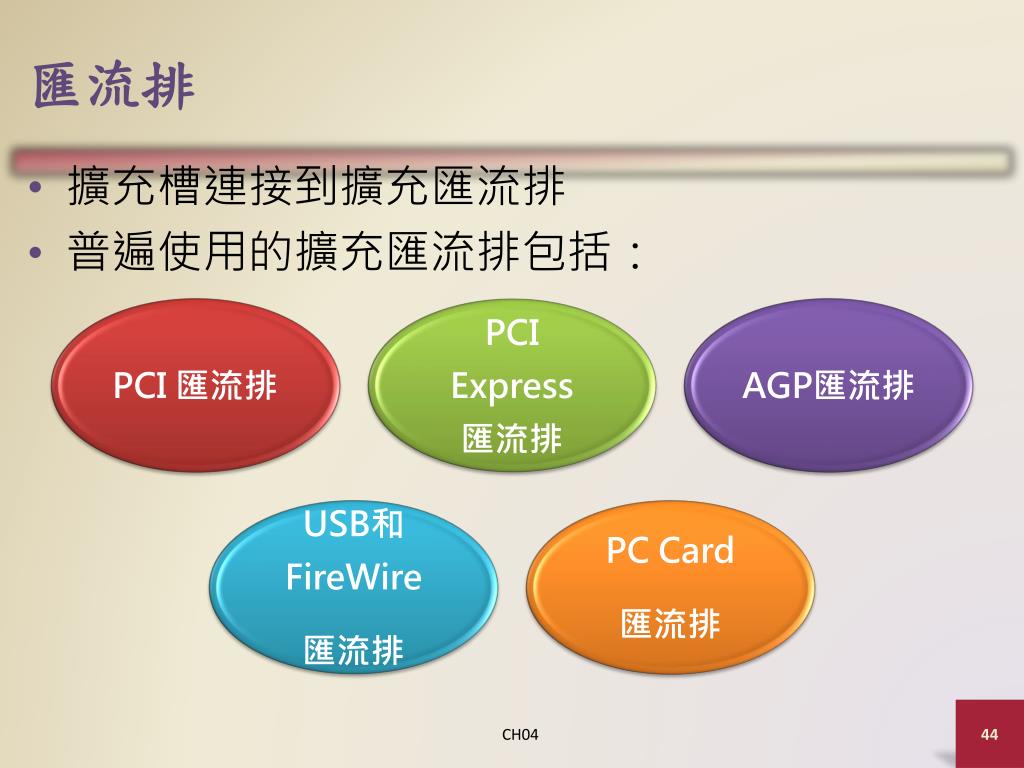

  43. 匯流排 • 擴充槽連接到擴充匯流排 • 普遍使用的擴充匯流排包括： CH04

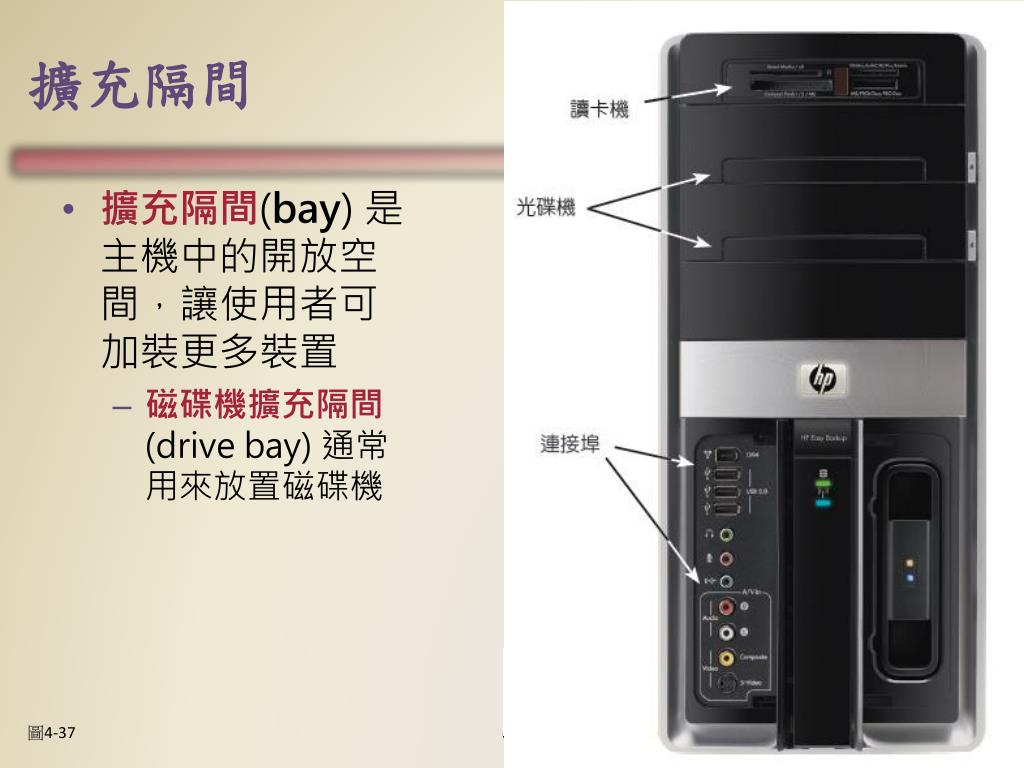

  44. 擴充隔間 • 擴充隔間(bay)是主機中的開放空間，讓使用者可加裝更多裝置 • 磁碟機擴充隔間(drive bay)通常用來放置磁碟機 CH04 圖4-37

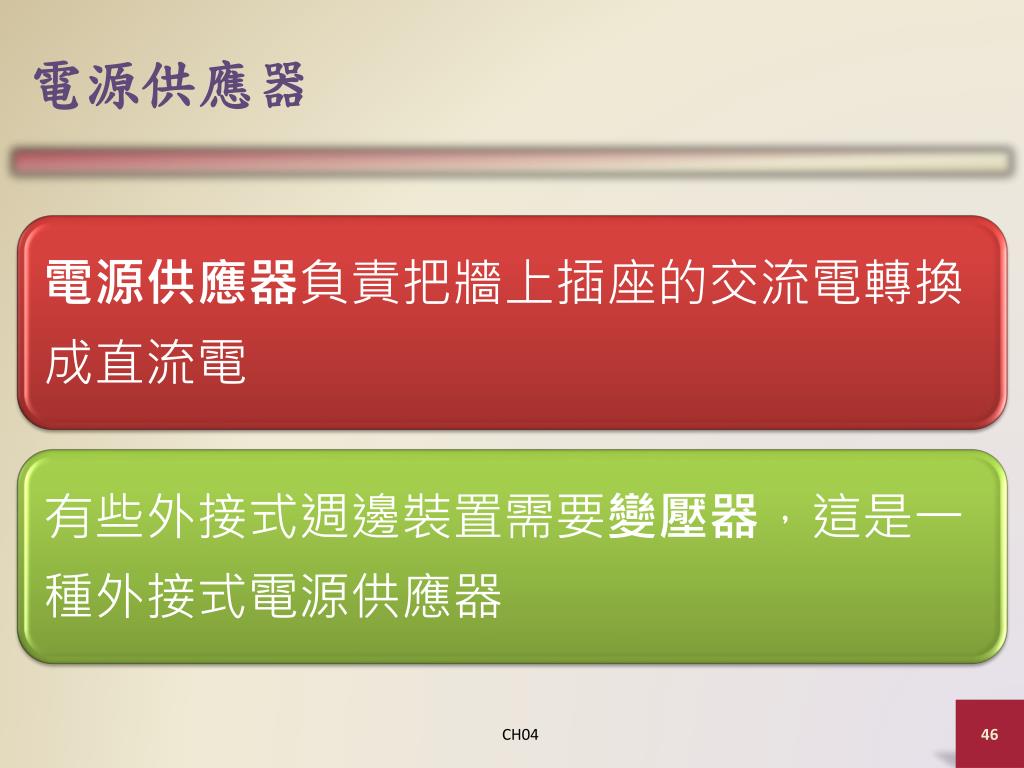

  45. 電源供應器 CH04

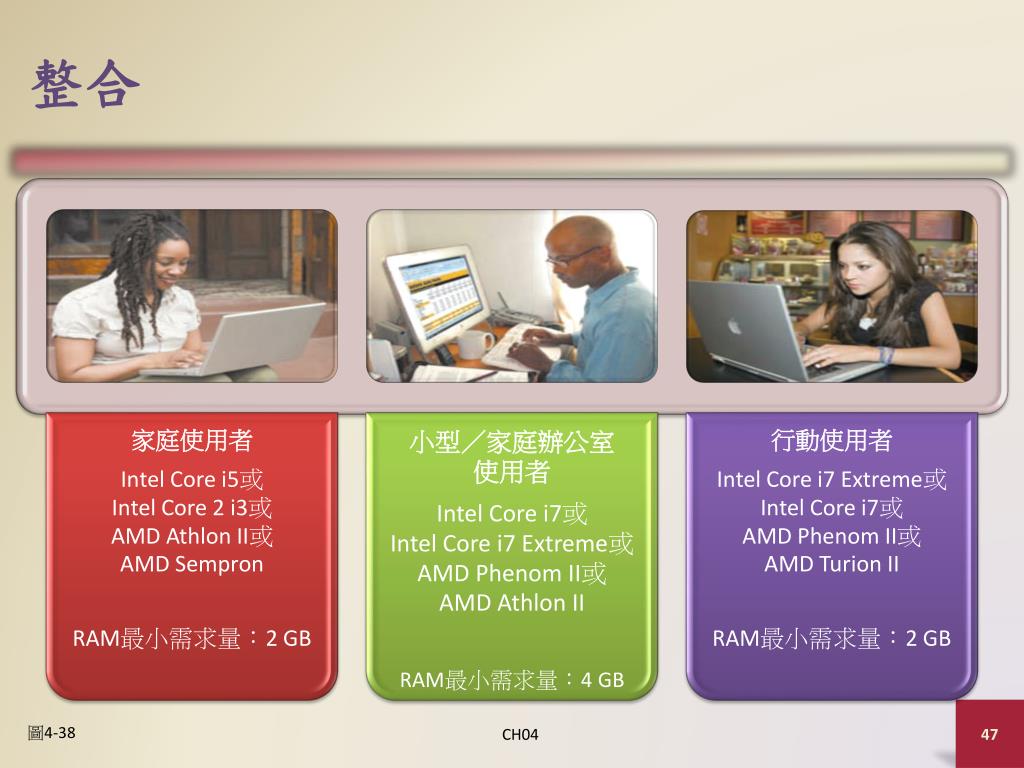

  46. 整合 CH04 圖4-38

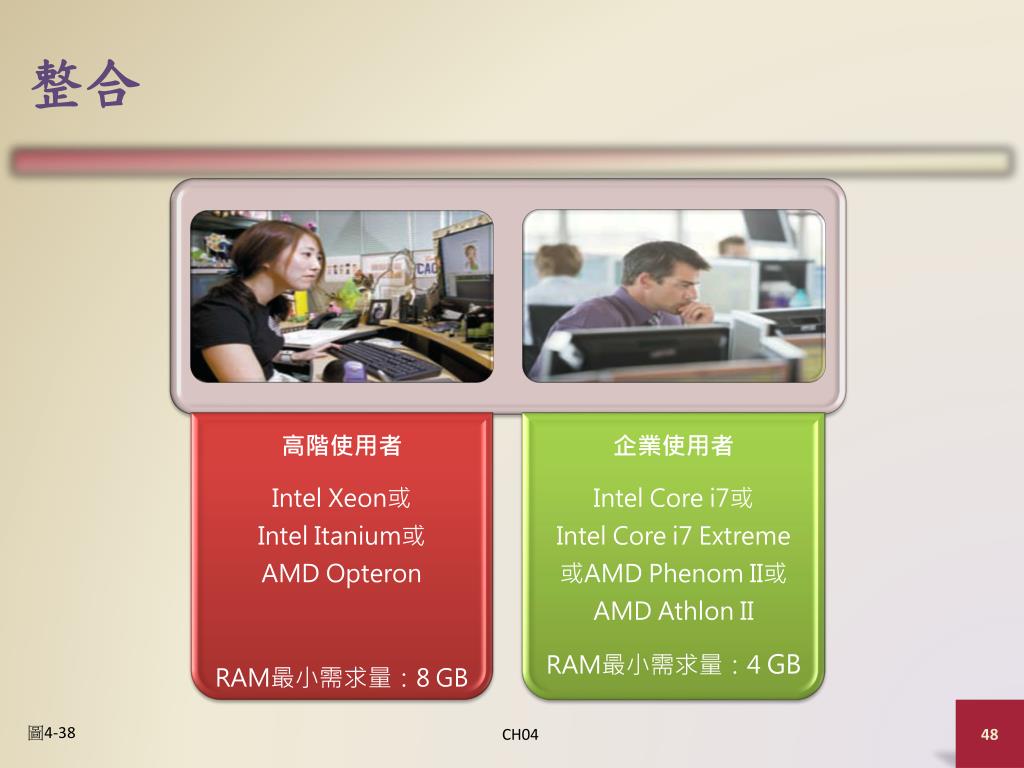

  47. 整合 CH04 圖4-38

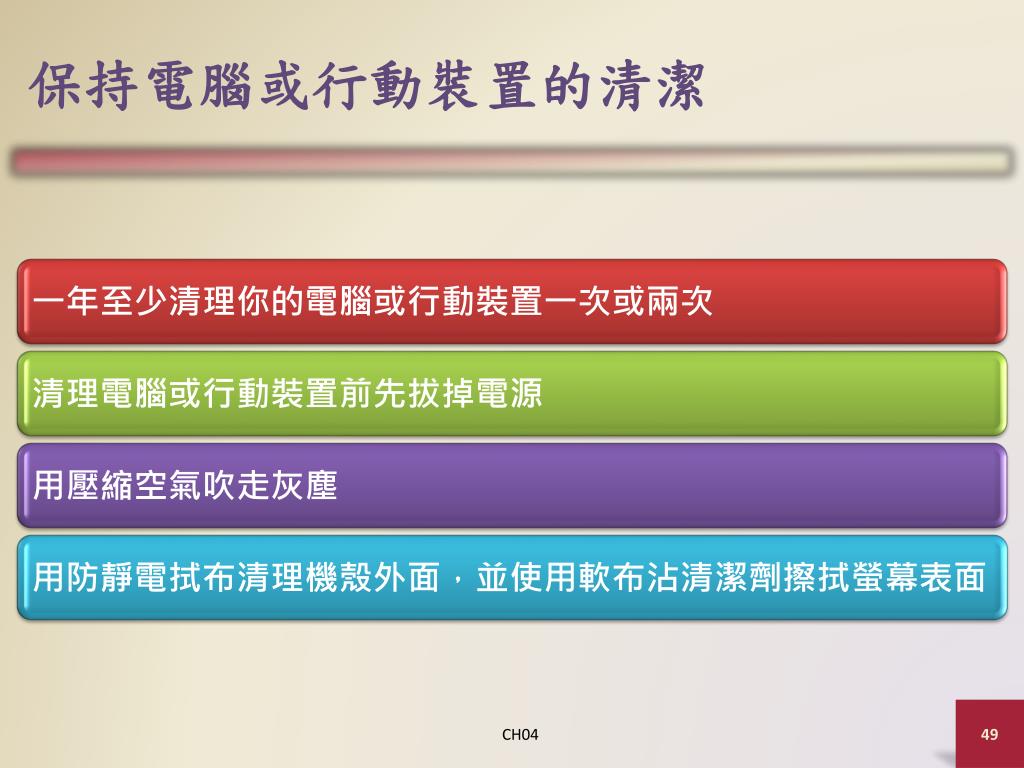

  48. 保持電腦或行動裝置的清潔 CH04

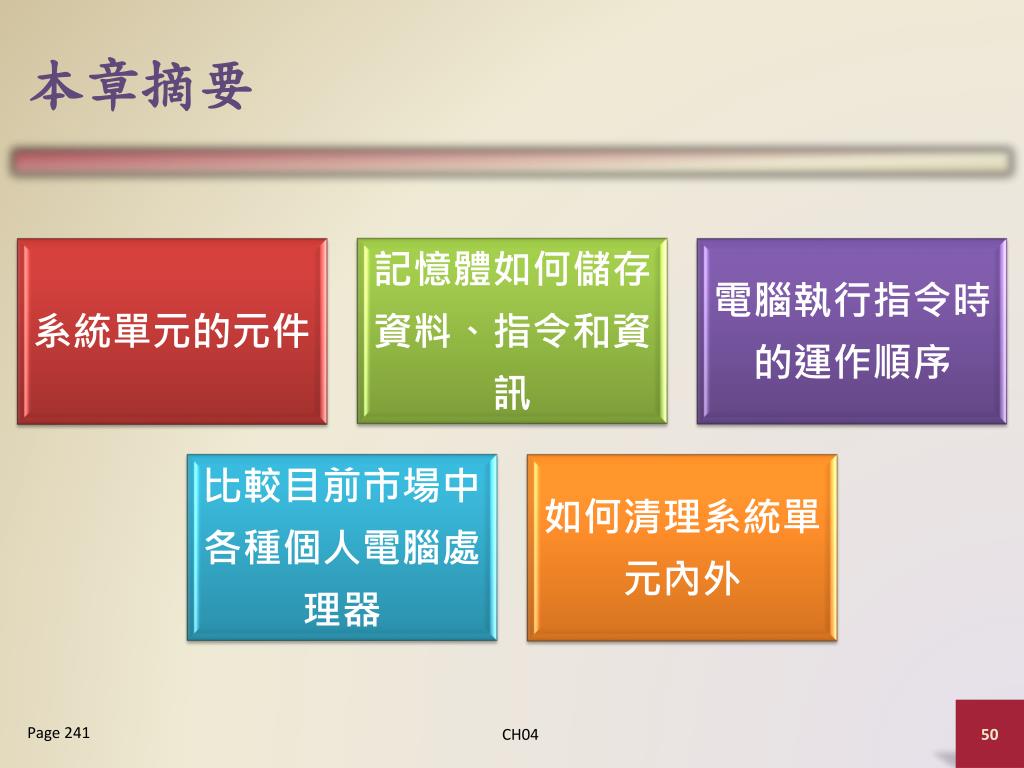

  49. 本章摘要 CH04 Page 241
