第 21 讲教学内容

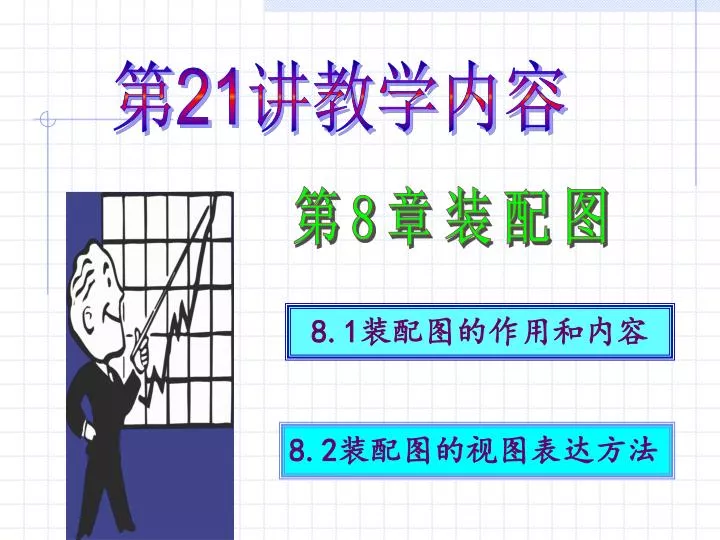

1. 第21讲教学内容 第8章装配图 8.1装配图的作用和内容 8.2装配图的视图表达方法

2. 8.1 装配图的作用和内容 8.1.1 装配图的作用 装配图是机器或部件在设计和生产中的重要技术文件和技术依据，它可以用来表达部件或机器的工作原理、零件的主要结构和形状以及它们之间的装配关系，还可以为装配、检验、安装和调试提供所需的尺寸和技术要求。

3. 8.1.2 装配图的内容 图8–2就是图8–1所示齿轮油泵的装配图，从图8–2中我们可以了解到一张完整的装配图应包括以下四项内容。 1. 一组图形 2. 必要的尺寸 3. 技术要求

4. 图8–2 齿轮油泵装配图

5. 4. 序号和明细表 (1) 零、部件的序号 (2) 序号的一般规定 (3) 序号的编写方法与规则 (4) 序号的排列形式

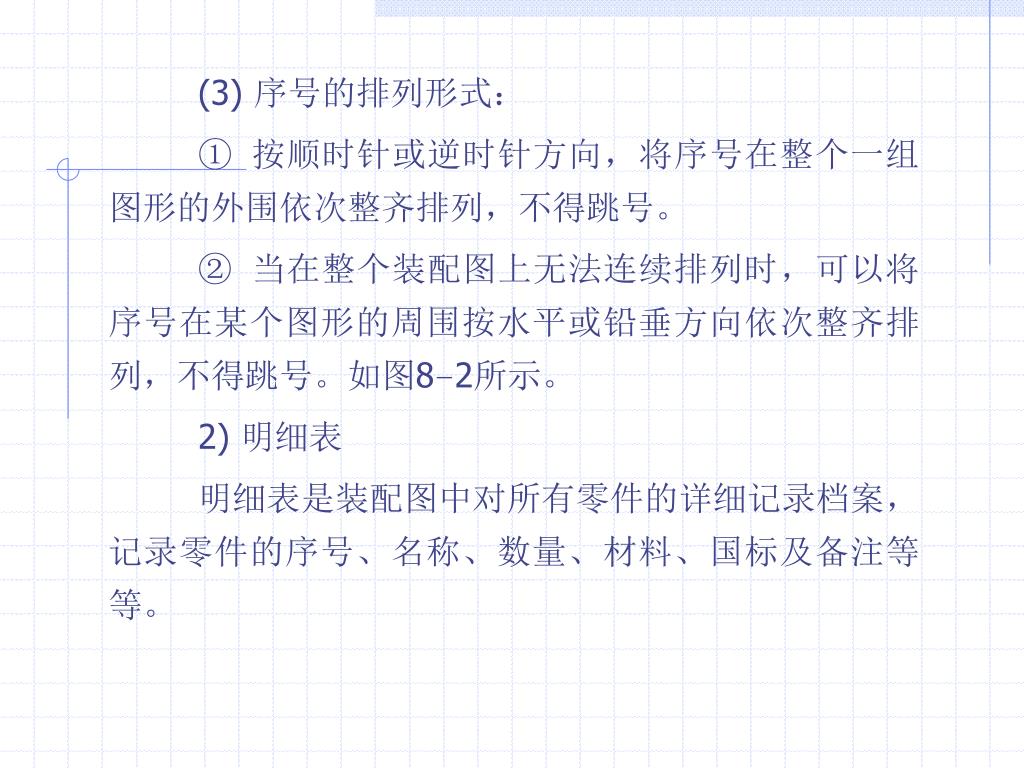

6. 图8–3 指引线的画法

7. (3) 序号的排列形式： ①按顺时针或逆时针方向，将序号在整个一组图形的外围依次整齐排列，不得跳号。 ②当在整个装配图上无法连续排列时，可以将序号在某个图形的周围按水平或铅垂方向依次整齐排列，不得跳号。如图8–2所示。 2) 明细表 明细表是装配图中对所有零件的详细记录档案，记录零件的序号、名称、数量、材料、国标及备注等等。

8. 图8–4 标题栏及明细表格式

9. 8.2 装配图的视图表达方法 8.2.1 装配图的基本表达方法 装配体的表达与零件的表达相比较，其共同点是都要反映它们的内、外部结构和形状，前面介绍过的机件的各种表达方法和选用原则，不仅适用于零件，也完全适用于装配体。

10. 8.2.2 装配图的规定画法 1. 关于接触面（配合面）与非接触面的画法 (1) 两零件的接触面或基本尺寸相同的轴孔配合面，规定只画一条线表示其公共轮廓，即使间隙配合的间隙较大也只须画一条线。如图8–2中的齿轮轴的轴端与泵体和泵盖上轴孔的配合处就只画了一条线。 (2) 相邻零件的非接触面或非配合面，应画两条线表示各自的轮廓，即使彼此间的间隙很小也必须画两条线，必要时允许适当夸大。如图8–2中的压盖与主动轴之间应画两条线。

11. (2) 相邻零件的非接触面或非配合面，应画两条线表示各自的轮廓，即使彼此间的间隙很小也必须画两条线，必要时允许适当夸大。如图8–2中的压盖与主动轴之间应画两条线。 2. 关于剖面线的画法 (1) 在装配图的剖视或剖面图中，会出现若干个零件联接在一起的情况。

12. 图8–5 剖面线的画法

13. (2) 在同一张图纸中，如果同一零件在不同的图形中都有剖视或剖面，其剖面线的方向应保持一致。如图8–2中泵盖在各视图中的剖面线的方向就是一致的。 3. 关于标准件和实心零件纵向剖切的画法 在剖视图中，对于标准件（螺栓、螺母、键和销）和实心零件（如轴、连杆、拉杆和手柄等），当剖切面通过其轴线作纵向剖切时，均按不剖绘制（如图8–2中的轴与螺杆）。

14. 8.2.3 装配图的特殊画法 1. 拆卸画法 2. 沿结合面剖切画法 3. 假想画法 4. 夸大画法 5. 简化画法
