Curs 02 Analiza circuitelor electronice

1. Curs 02 Analiza circuitelor electronice

2. 6. Pasivizarea surselor de energie pasivizare sursa de tensiune pasivizare sursa de curent

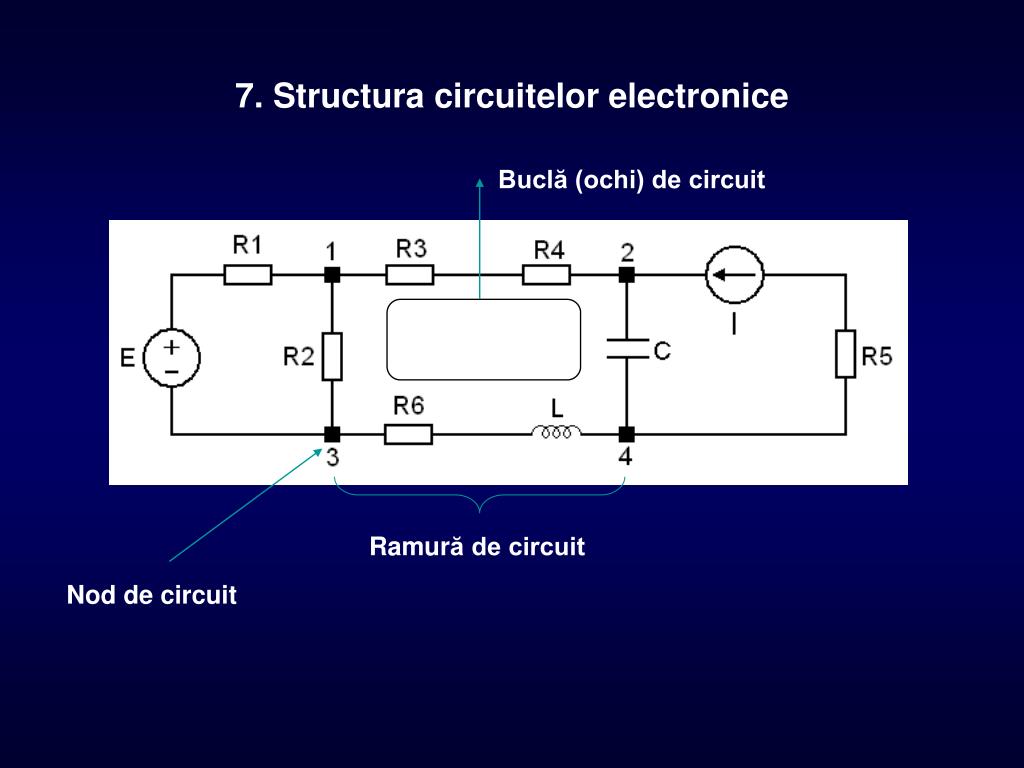

3. 7. Structura circuitelor electronice Buclă (ochi) de circuit Ramură de circuit Nod de circuit

4. 8. Metode de analiză a circuitelor electronice • Legea lui Ohm • Teorema lui Kirkhoff 1(de curenţi) • Teorema lui Kirkhoff 2 (de tensiuni)

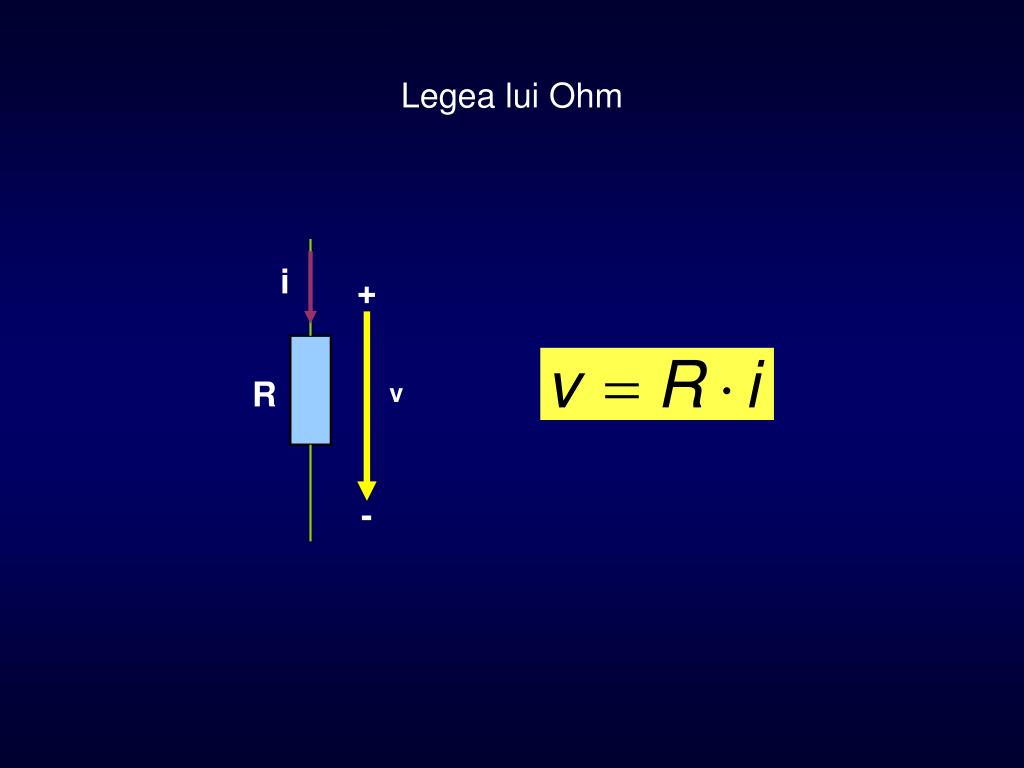

5. Legea lui Ohm i + R v -

6. Teorema lui Kirkhoff1 (de curenţi) = suma curenţilor într-un nod = 0

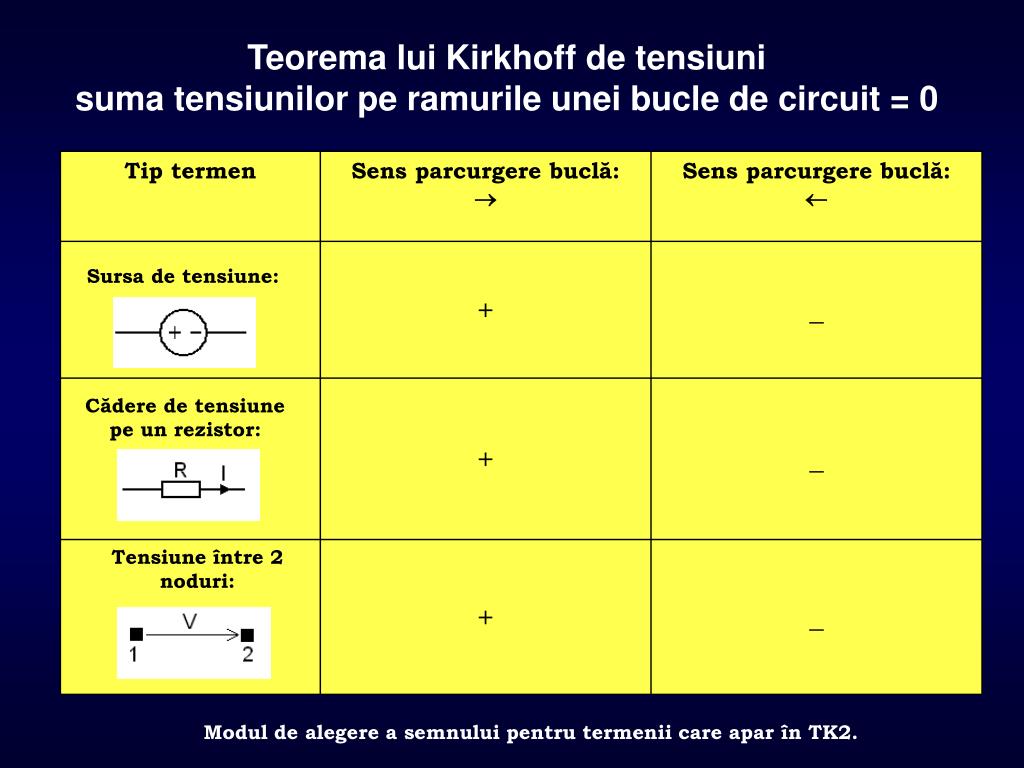

7. Teorema lui Kirkhoff de tensiuni suma tensiunilor pe ramurile unei bucle de circuit = 0 Sursa de tensiune: Cădere de tensiune pe un rezistor: Tensiune între 2 noduri: Modul de alegere a semnului pentru termenii care apar în TK2.

9. Divizorul de tensiune

10. Divizorul de curent

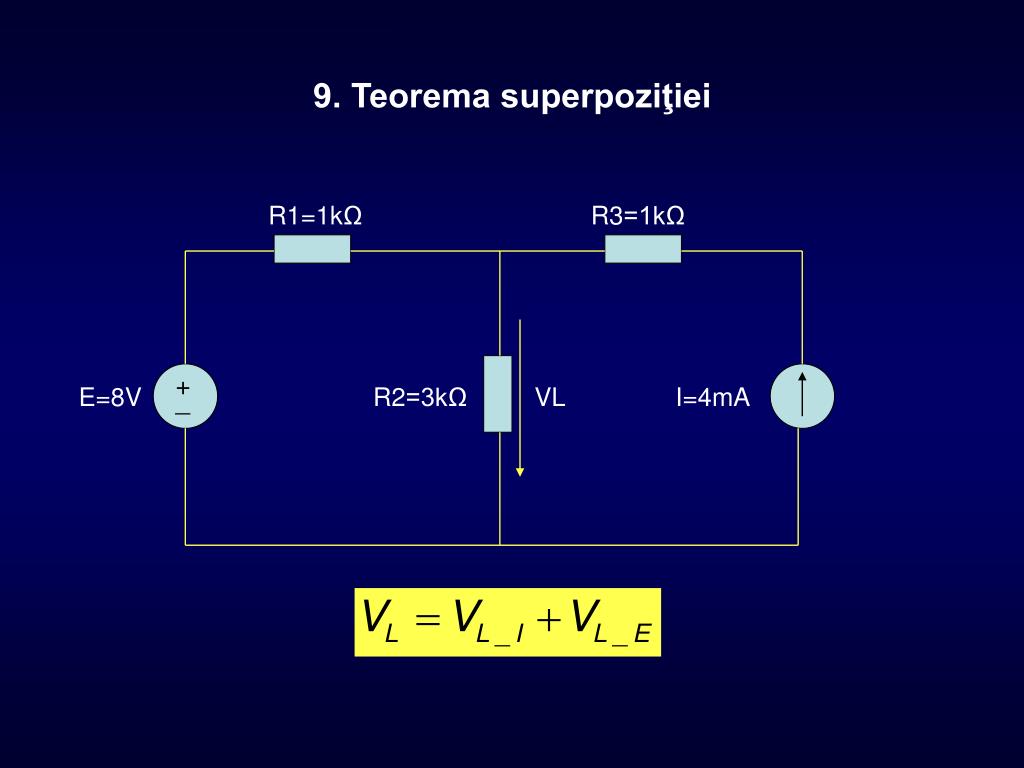

11. 9. Teorema superpoziţiei R1=1kΩ R3=1kΩ + E=8V R2=3kΩ VL I=4mA _

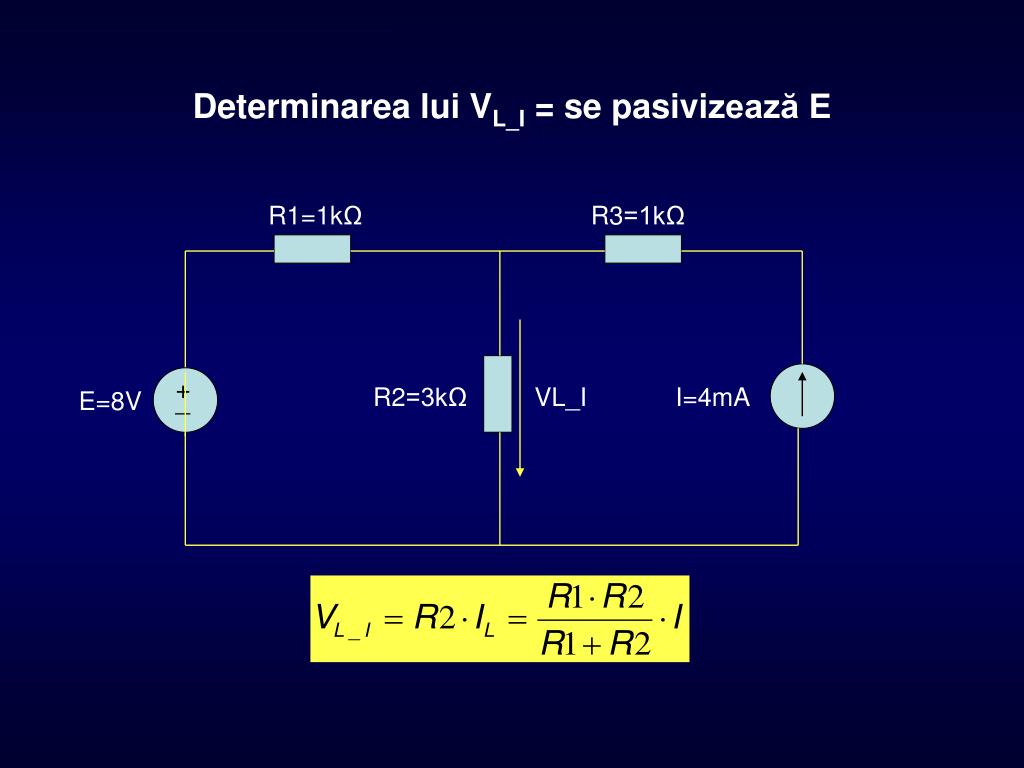

12. + E=8V _ Determinarea lui VL_I = se pasivizează E R1=1kΩ R3=1kΩ R2=3kΩ VL_I I=4mA

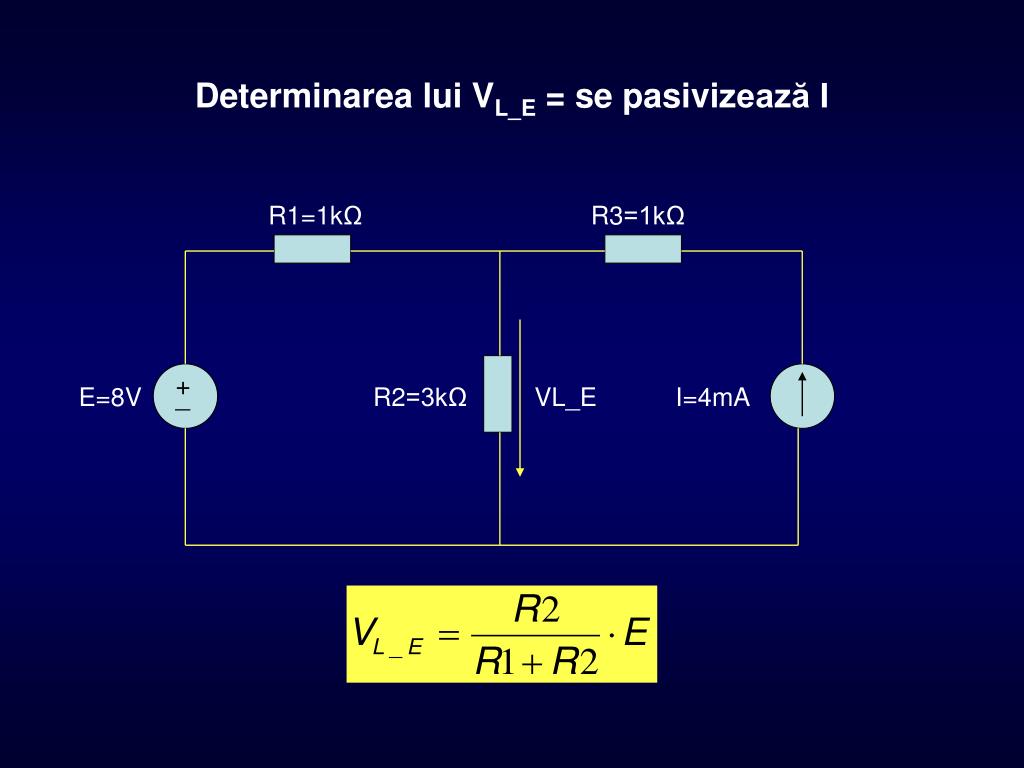

13. R3=1kΩ I=4mA Determinarea lui VL_E = se pasivizează I R1=1kΩ + E=8V _ R2=3kΩ VL_E

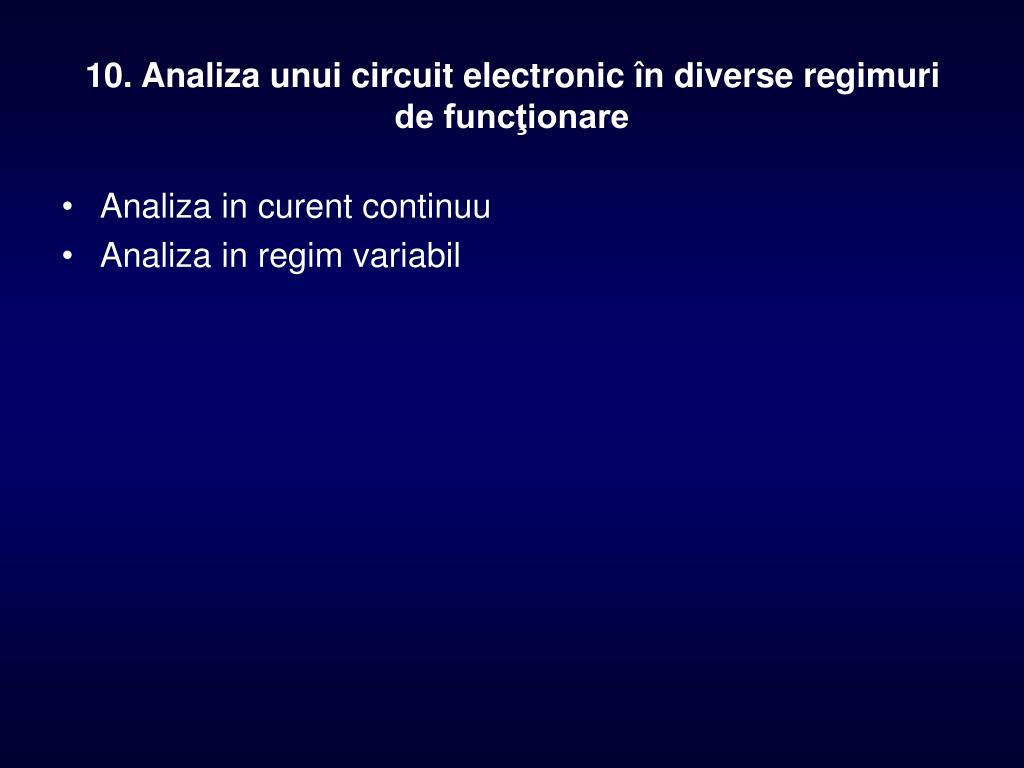

15. 10. Analiza unui circuit electronic în diverse regimuri de funcţionare • Analiza in curent continuu • Analiza in regim variabil

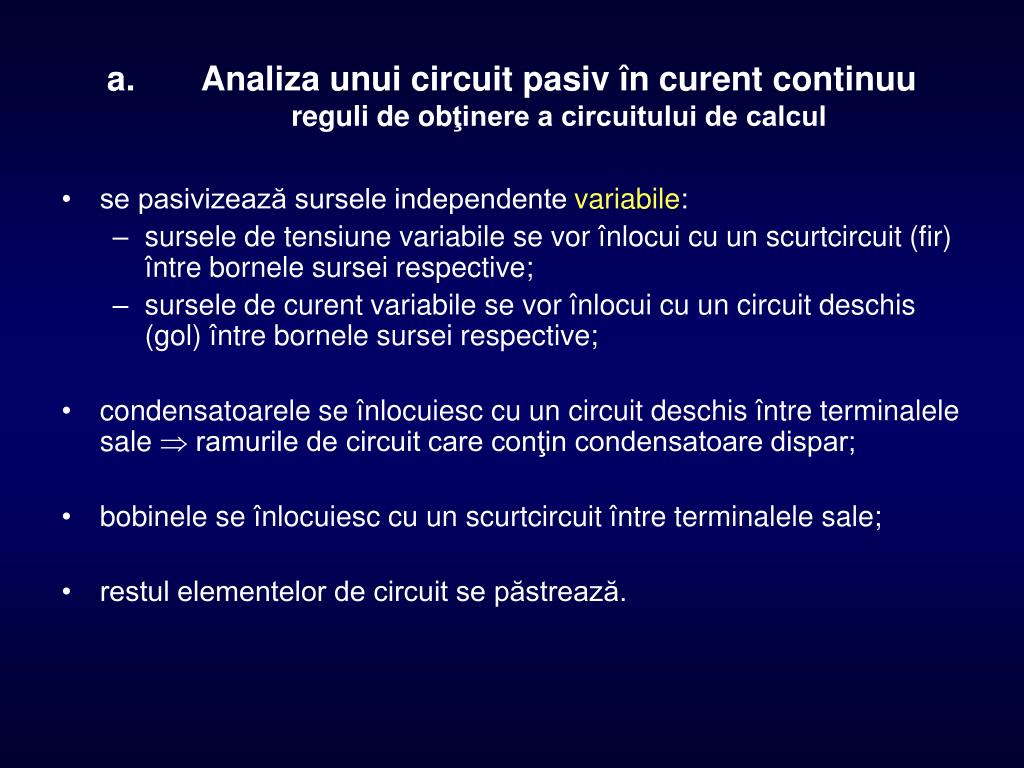

16. Analiza unui circuit pasiv în curent continuureguli de obţinere a circuitului de calcul • se pasivizează sursele independente variabile: • sursele de tensiune variabile se vor înlocui cu un scurtcircuit (fir) între bornele sursei respective; • sursele de curent variabile se vor înlocui cu un circuit deschis (gol) între bornele sursei respective; • condensatoarele se înlocuiesc cu un circuit deschis între terminalele sale  ramurile de circuit care conţin condensatoare dispar; • bobinele se înlocuiesc cu un scurtcircuit între terminalele sale; • restul elementelor de circuit se păstrează.

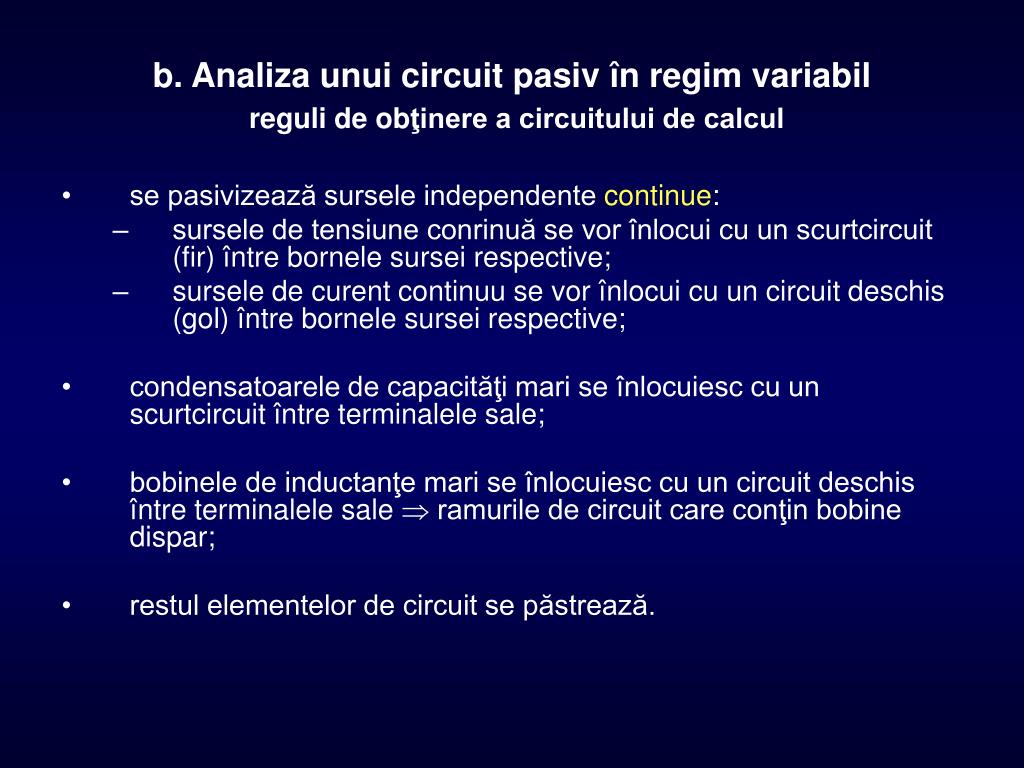

17. b. Analiza unui circuit pasiv în regim variabilreguli de obţinere a circuitului de calcul • se pasivizează sursele independente continue: • sursele de tensiune conrinuă se vor înlocui cu un scurtcircuit (fir) între bornele sursei respective; • sursele de curent continuu se vor înlocui cu un circuit deschis (gol) între bornele sursei respective; • condensatoarele de capacităţi mari se înlocuiesc cu un scurtcircuit între terminalele sale; • bobinele de inductanţe mari se înlocuiesc cu un circuit deschis între terminalele sale  ramurile de circuit care conţin bobine dispar; • restul elementelor de circuit se păstrează.

18. EXEMPLU: R1=3[kΩ], R2=1[kΩ], RL=1[kΩ], V1=1[V] iar amplitudinea sursei de tensiune sinusoidală v2(t) este V2=0,2[V]. Să se determine tensiunea totală pe rezistenţa de sarcină RL şi să se deseneze forma de undă a acestei tensiuni. Generează o tensiune variabilă care determină un regim variabil Are o componentă continuă VL şi una variabilă vl Generează o tensiune continuă care determină un regim de curent continuu

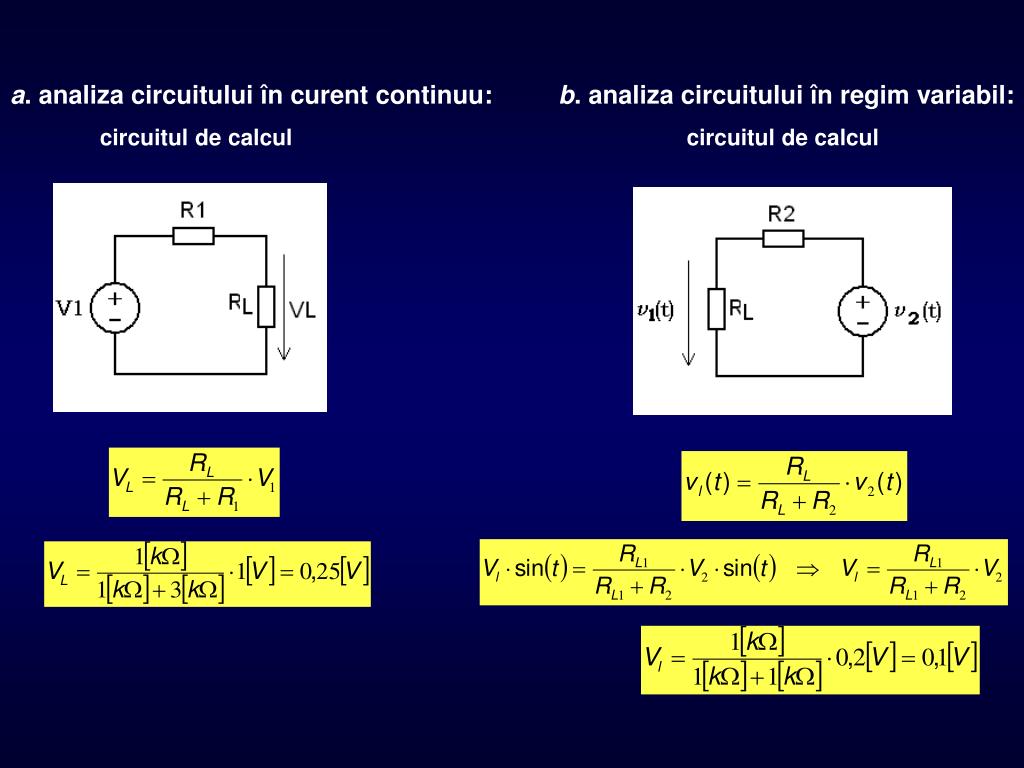

19. a. analiza circuitului în curent continuu: circuitul de calcul b. analiza circuitului în regim variabil: circuitul de calcul

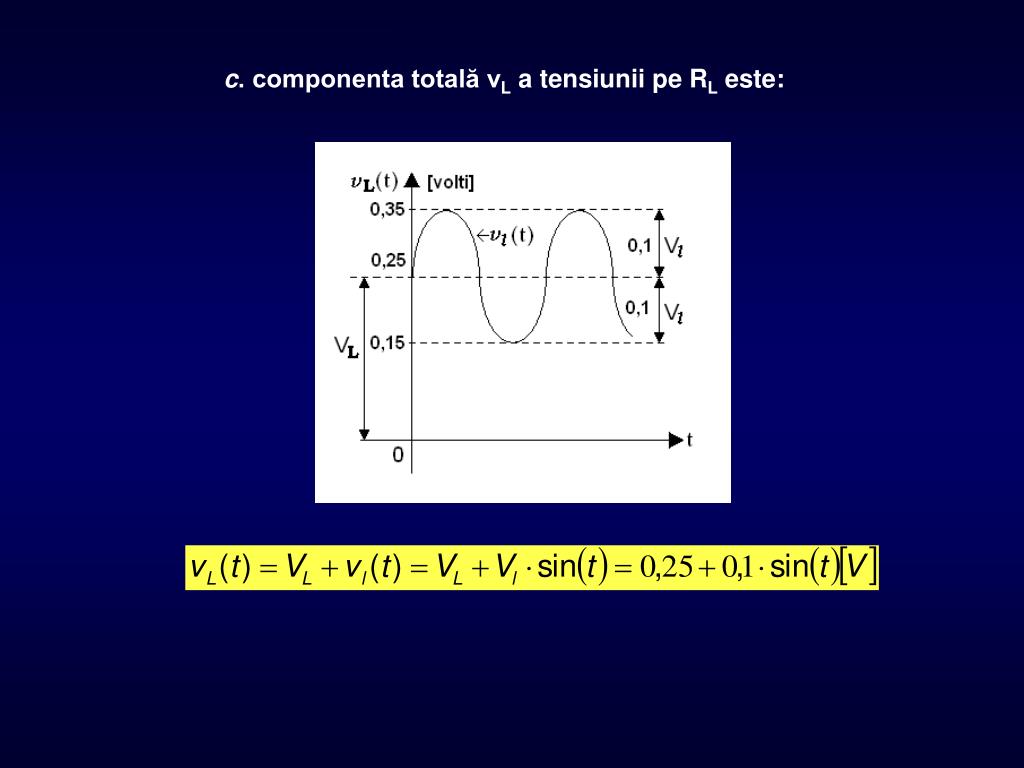

20. c. componenta totală vL a tensiunii pe RL este:

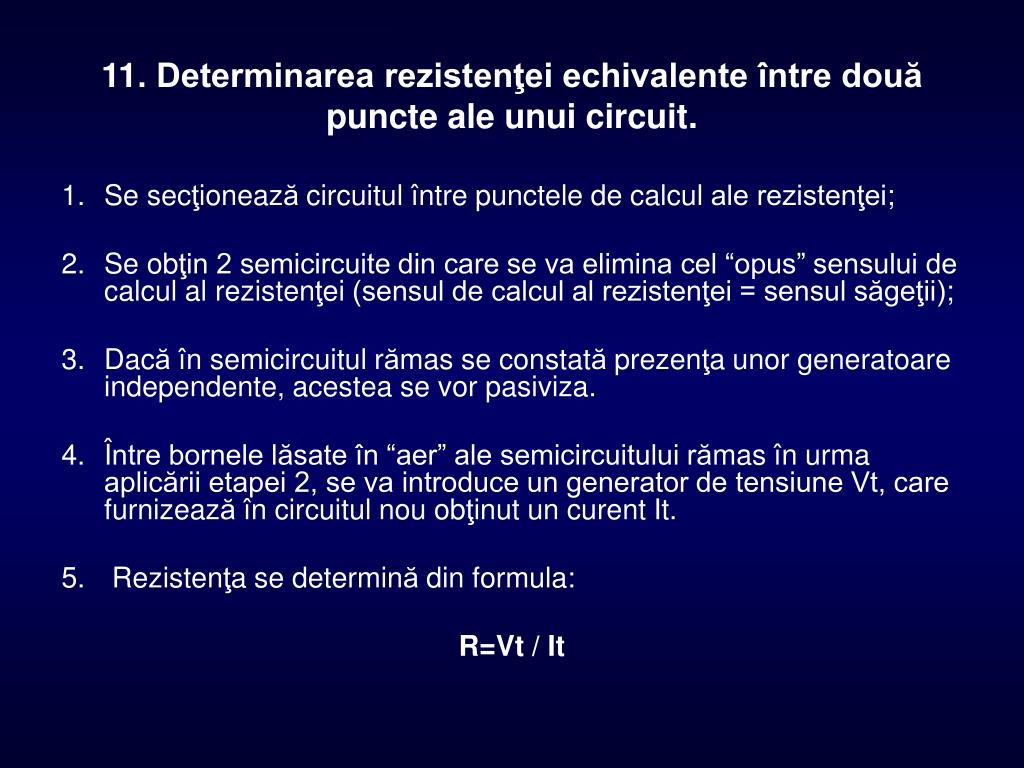

21. 11. Determinarea rezistenţei echivalente între două puncte ale unui circuit. • Se secţionează circuitul între punctele de calcul ale rezistenţei; • Se obţin 2 semicircuite din care se va elimina cel “opus” sensului de calcul al rezistenţei (sensul de calcul al rezistenţei = sensul săgeţii); • Dacăîn semicircuitul rămas se constată prezenţa unor generatoare independente, acestea se vor pasiviza. • Între bornele lăsate în “aer” ale semicircuitului rămas în urma aplicării etapei 2, se va introduce un generator de tensiune Vt, care furnizeazăîn circuitul nou obţinut un curent It. • Rezistenţa se determină din formula: R=Vt / It

22. Dacăîn semicircuitul rămas se constată prezenţa unor generatoare independente, acestea se vor pasiviza Se secţionează circuitul între punctele de calcul ale rezistenţei Se obţin 2 semicircuite din care se va elimina cel “opus” sensului de calcul al rezistenţei (sensul de calcul al rezistenţei = sensul săgeţii) Între bornele rămase în “aer” se va introduce un generator de tensiune Vt, care furnizeazăîn circuitul nou obţinut un curent It RAB=? It A + Semicircuit 1 Vt Semicircuit 2 - B RAB=Vt/It

23. Exemplu: Sa se determine rezistenta echivalenta RAB R3=10kΩ; R4=6kΩ; k=5, valorile pentru restul elementelor nu sunt necesare Se secţionează circuitul între punctele de calcul ale rezistenţei Se obţin 2 semicircuite din care se va elimina cel “opus” sensului de calcul al rezistenţei (sensul de calcul al rezistenţei = sensul săgeţii) Între bornele rămase în “aer” se va introduce un generator de tensiune Vt, care furnizeazăîn circuitul nou obţinut un curent It Dacăîn semicircuitul rămas se constată prezenţa unor generatoare independente, acestea se vor pasiviza RAB=? V2 R1 R3 I3 It - + A + kI3 + V1 Vt R2 R4 I0 - - B RAB=Vt/It

24. Circuitul de calcul a rezistenţei RAB Formula de calcul a rezistenţei RAB R3 I3 I4 It RAB=Vt/It Vt kI3 + R4 -

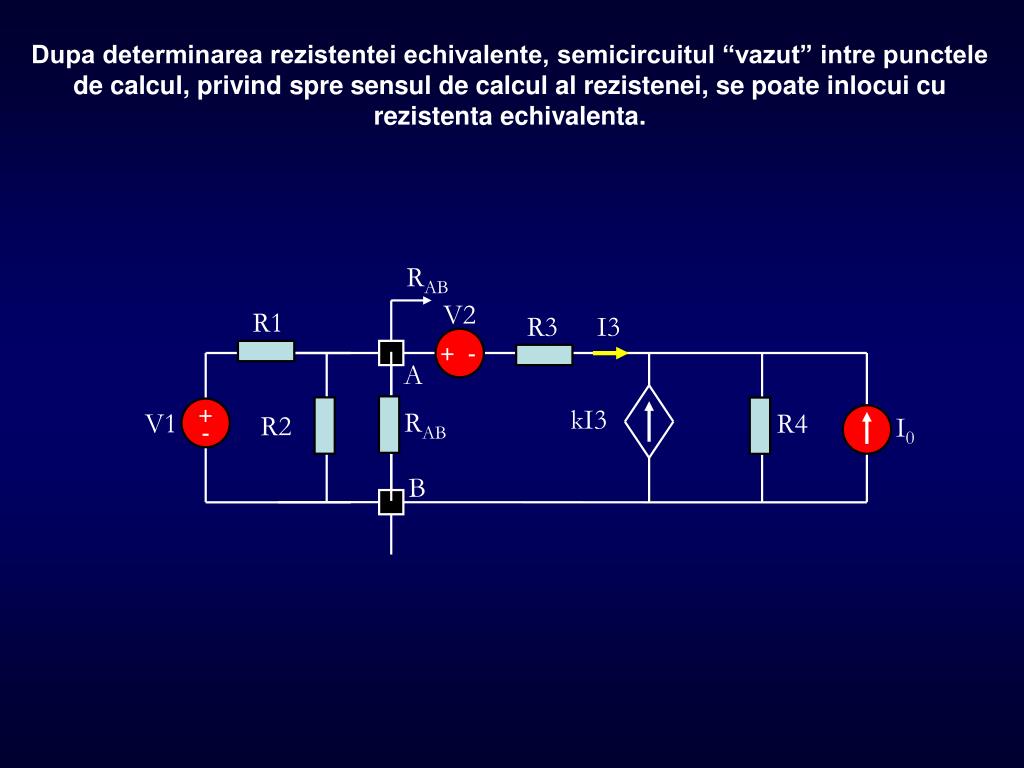

25. RAB V2 R3 I3 - + A kI3 R4 I0 B RAB Dupa determinarea rezistentei echivalente, semicircuitul “vazut” intre punctele de calcul, privind spre sensul de calcul al rezistenei, se poate inlocui cu rezistenta echivalenta. R1 + V1 R2 -
