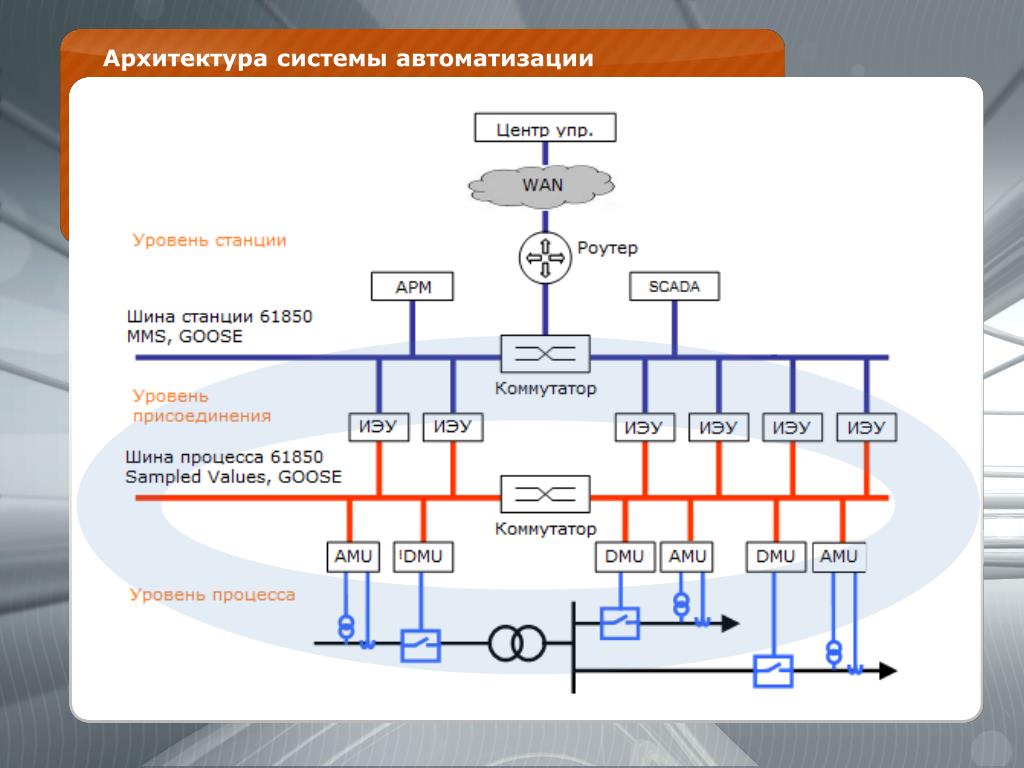

Архитектура системы автоматизации

2. Архитектура системы автоматизации 1.

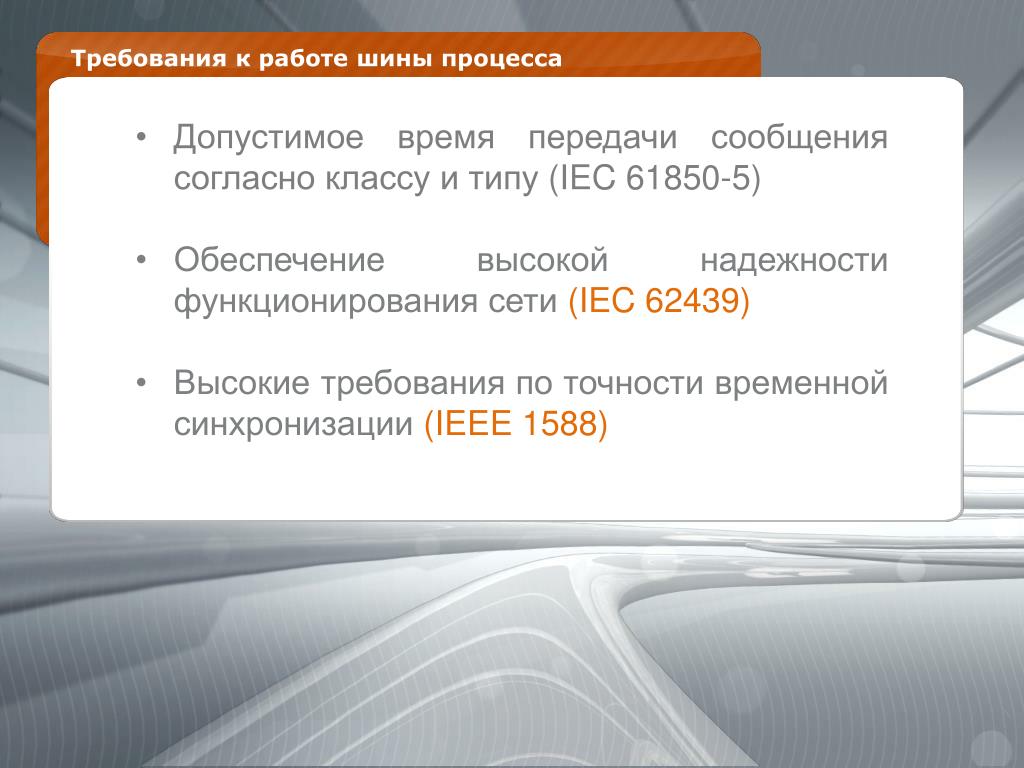

3. Требования к работе шины процесса • Допустимое время передачи сообщениясогласно классу и типу (IEC 61850-5) • Обеспечение высокой надежности функционирования сети (IEC 62439) • Высокие требования по точности временной синхронизации (IEEE 1588)

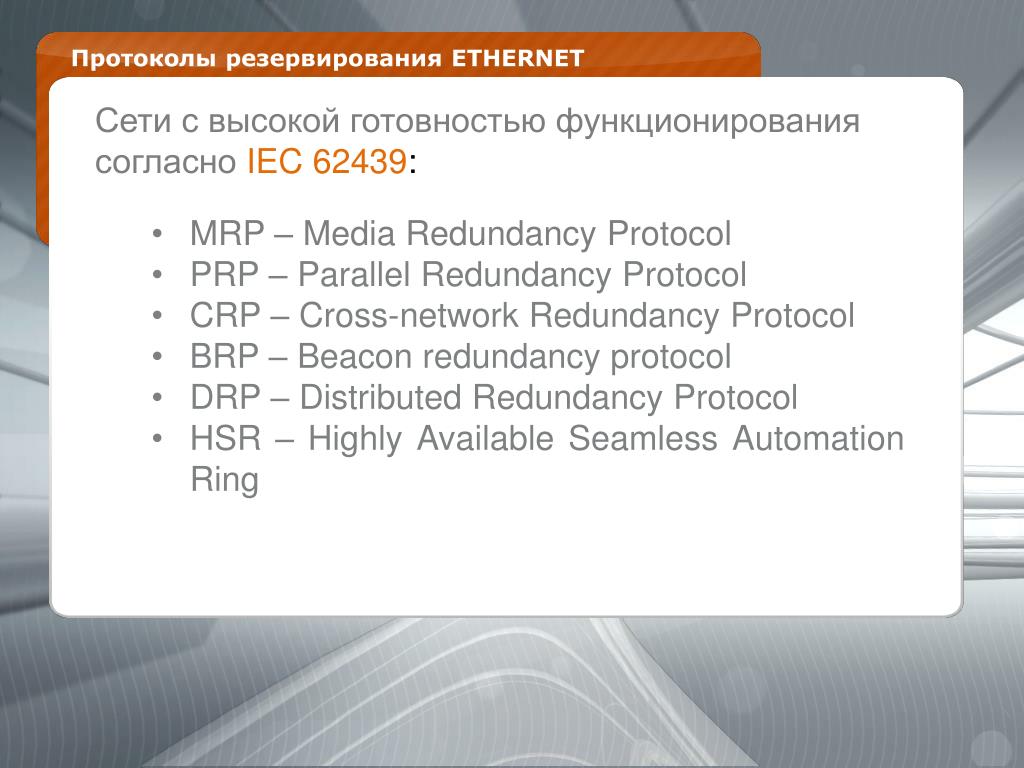

4. Протоколы резервирования ETHERNET Сети с высокой готовностью функционирования согласно IEC 62439: • MRP – Media Redundancy Protocol • PRP – Parallel Redundancy Protocol • CRP – Cross-network Redundancy Protocol • BRP – Beacon redundancy protocol • DRP – Distributed Redundancy Protocol • HSR – Highly Available Seamless Automation Ring 1.

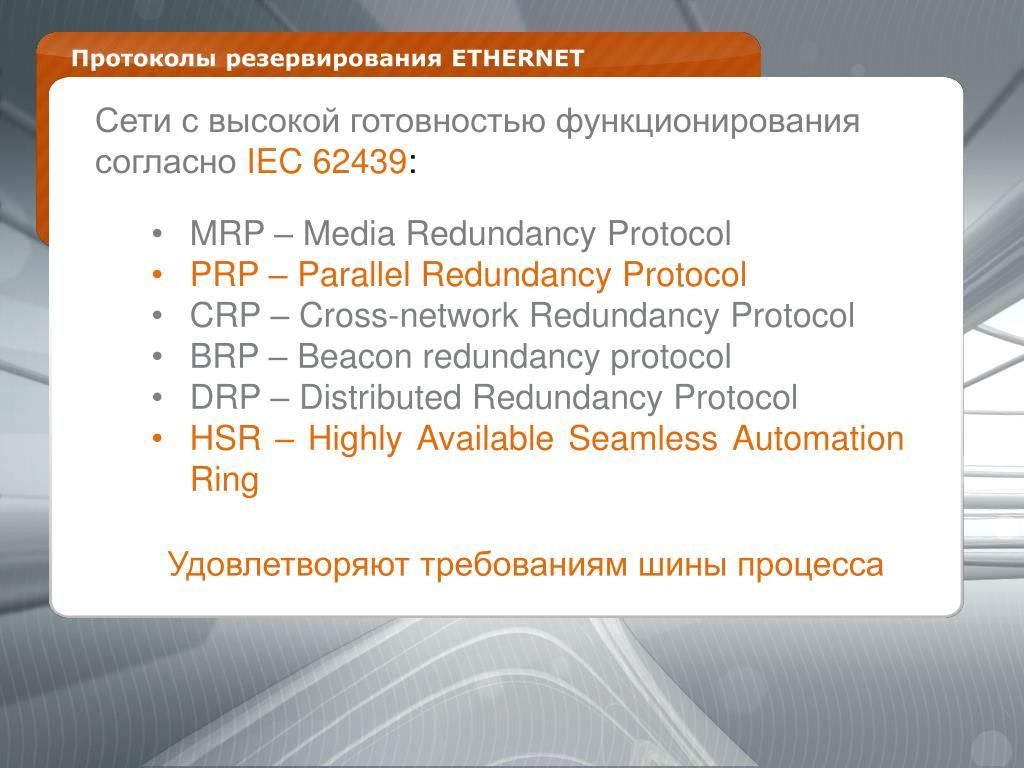

5. Протоколы резервирования ETHERNET Сети с высокой готовностью функционирования согласно IEC 62439: • MRP – Media Redundancy Protocol • PRP – Parallel Redundancy Protocol • CRP – Cross-network Redundancy Protocol • BRP – Beacon redundancy protocol • DRP – Distributed Redundancy Protocol • HSR – Highly Available Seamless Automation Ring 1. Удовлетворяют требованиям шины процесса

6. Принцип работы протокола PRP source Пакеты PRP “A” Пакеты PRP “B” Обычные пакеты DANP DANP SAN switch switch Локальная сеть A Локальная сеть B switch switch switch switch 1. SAN SAN SAN DANP DANP DANP DANP DANP Подписчики Подписчики SAN - устройство с одним портом связи DANP - устройство с двумя портами связи

7. Синхронизация времени согласно PTP 1.

8. Синхронизация времени согласно PTP Передача сообщений по профилю P2P M – ведущее устройство S – ведомое устройство TC – прозрачные часы 1.

9. Принцип выполнения синхронизации 1.

10. Топология сети и резервирование мастер-часов Топология с двумя устройствами мастер-часов, по одному в каждой сети 1.

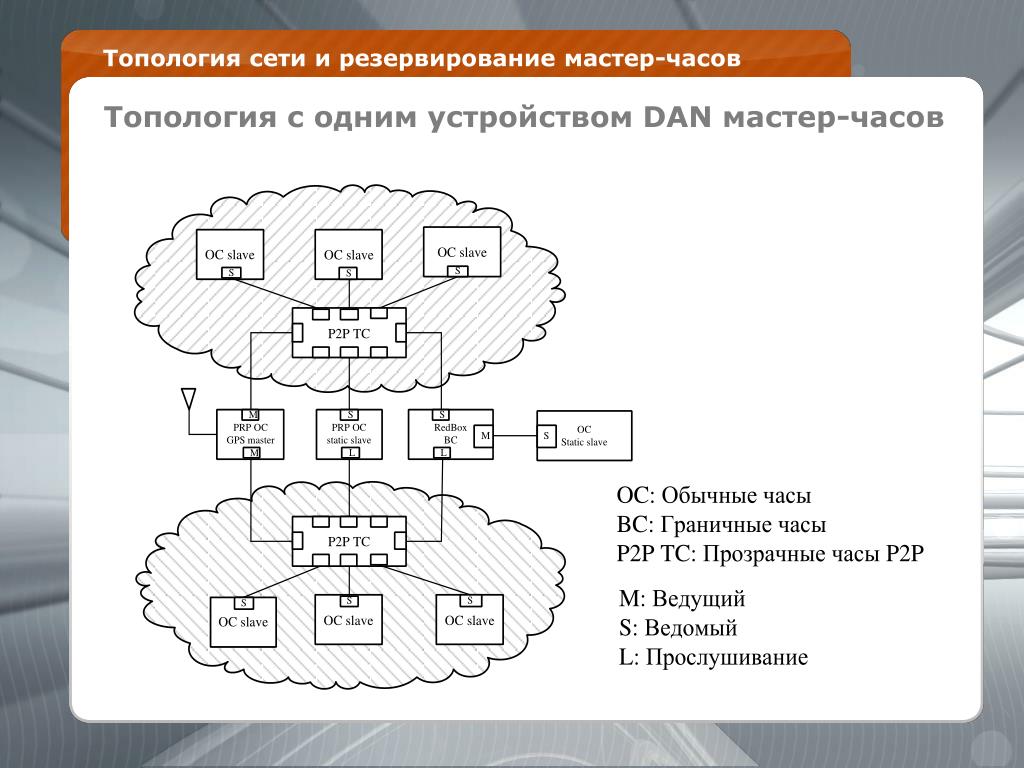

11. Топология сети и резервирование мастер-часов Топология с одним устройством DAN мастер-часов 1.

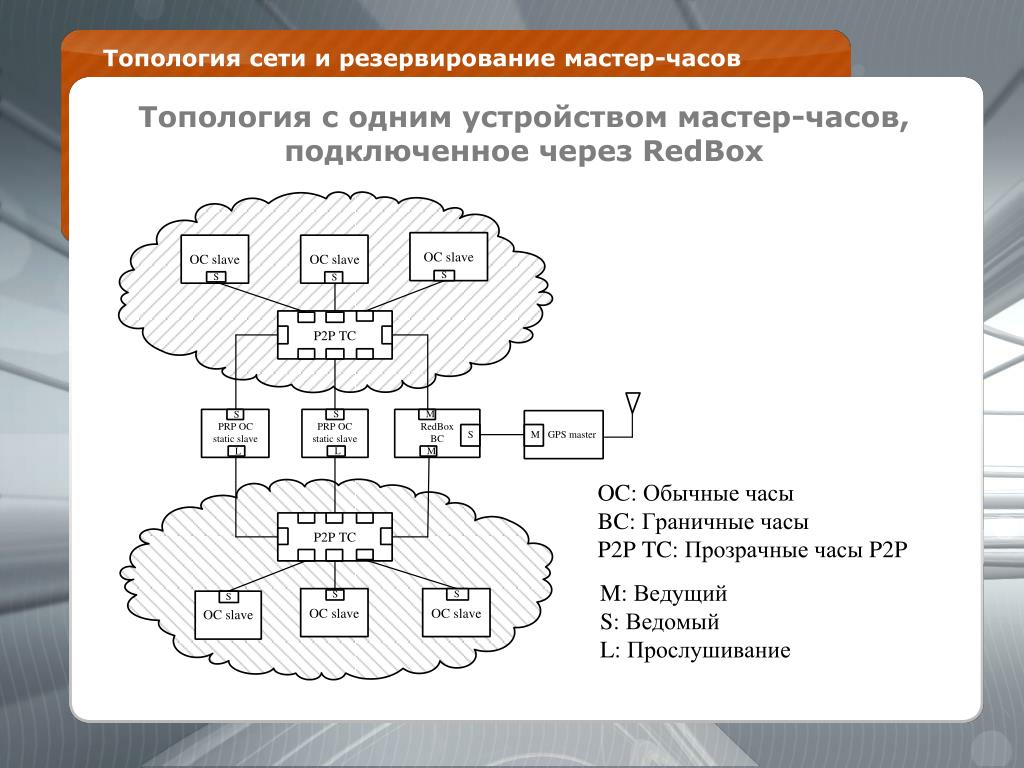

12. Топология сети и резервирование мастер-часов Топология с одним устройством мастер-часов, подключенное через RedBox 1.

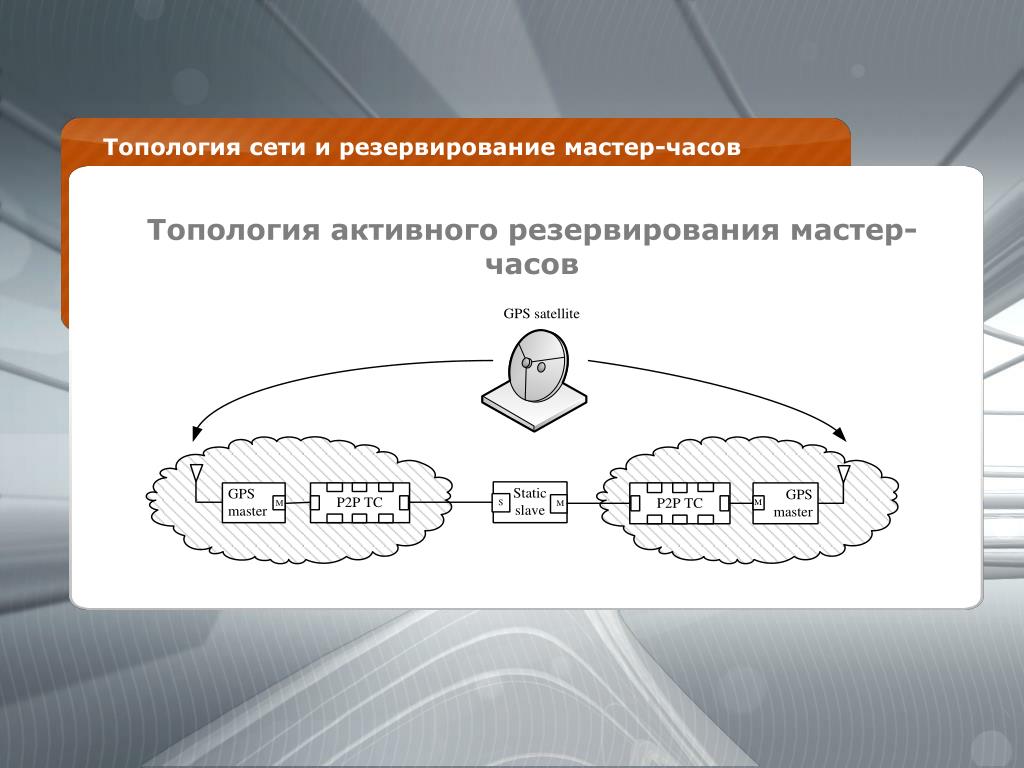

13. Топология сети и резервирование мастер-часов Топология активного резервирования мастер-часов 1.
