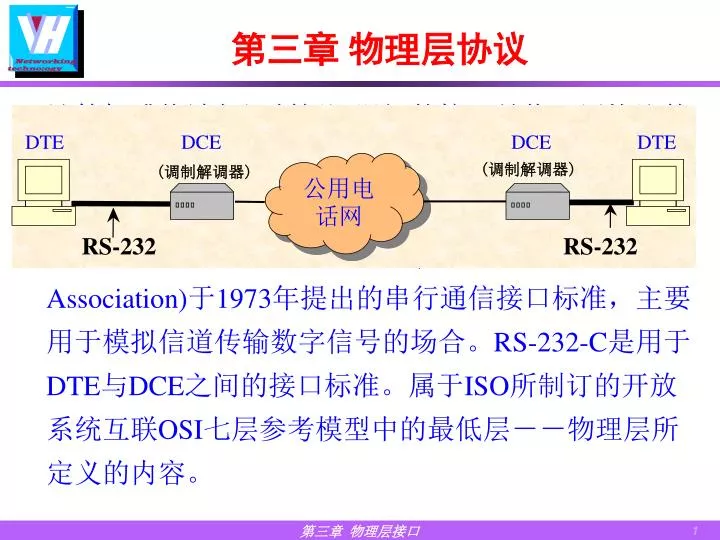

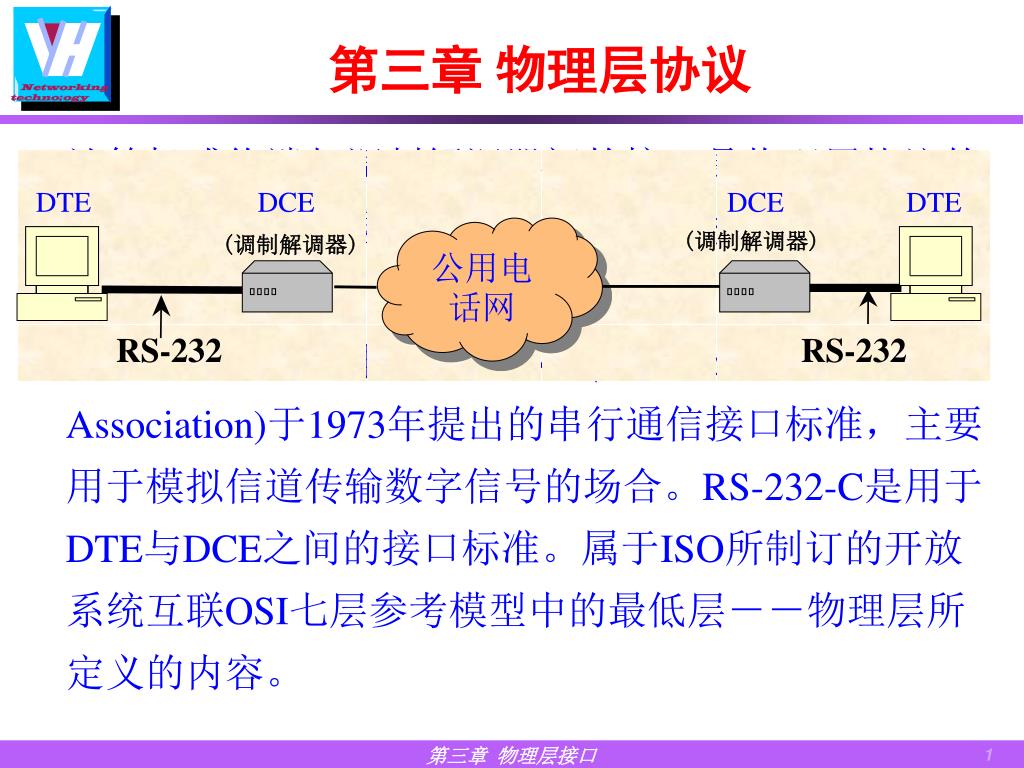

  1. DTE DCE DCE DTE 公用电话网 (调制解调器) (调制解调器) A B 公用电话网 RS-232 RS-232 第三章 物理层协议 • 计算机或终端与调制解调器间的接口是物理层协议的一个实例。物理层协议必须详细说明机械、电气、功能和过程性接口。 • RS-232-C是美国电子工业协会(Electrical Industrial Association)于1973年提出的串行通信接口标准，主要用于模拟信道传输数字信号的场合。RS-232-C是用于DTE与DCE之间的接口标准。属于ISO所制订的开放系统互联OSI七层参考模型中的最低层－－物理层所定义的内容。

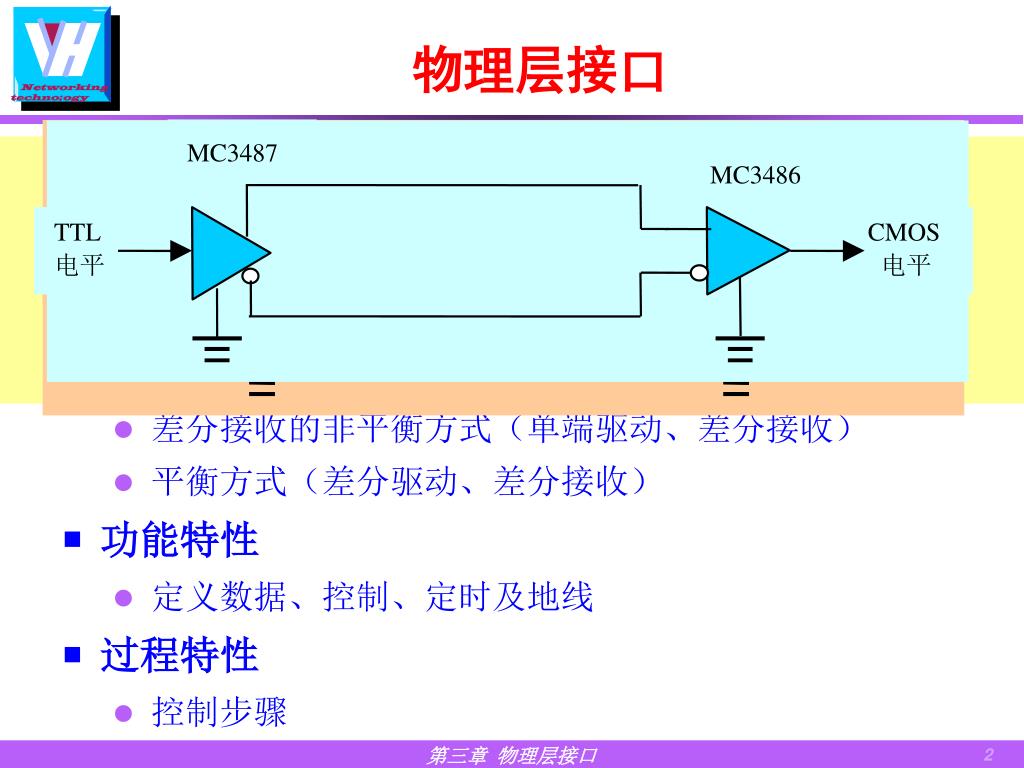

  2. MC3487 MC3486 TTL CMOS MC1488 MC1489 电平 电平 1 < -3V “ ” 0 > +3V “ ” TTL TTL 电平 电平 MC8T13 MC1489 1 > 2.0V “ ” 0 <0.8V “ ” TTL CMOS 电平 电平 物理层接口 • 机械特性 • DB9、DB15、DB25、DB37、 DB34插头或插座 • 电气特性 • 非平衡方式（单端驱动、单端接收） • 差分接收的非平衡方式（单端驱动、差分接收） • 平衡方式（差分驱动、差分接收） • 功能特性 • 定义数据、控制、定时及地线 • 过程特性 • 控制步骤

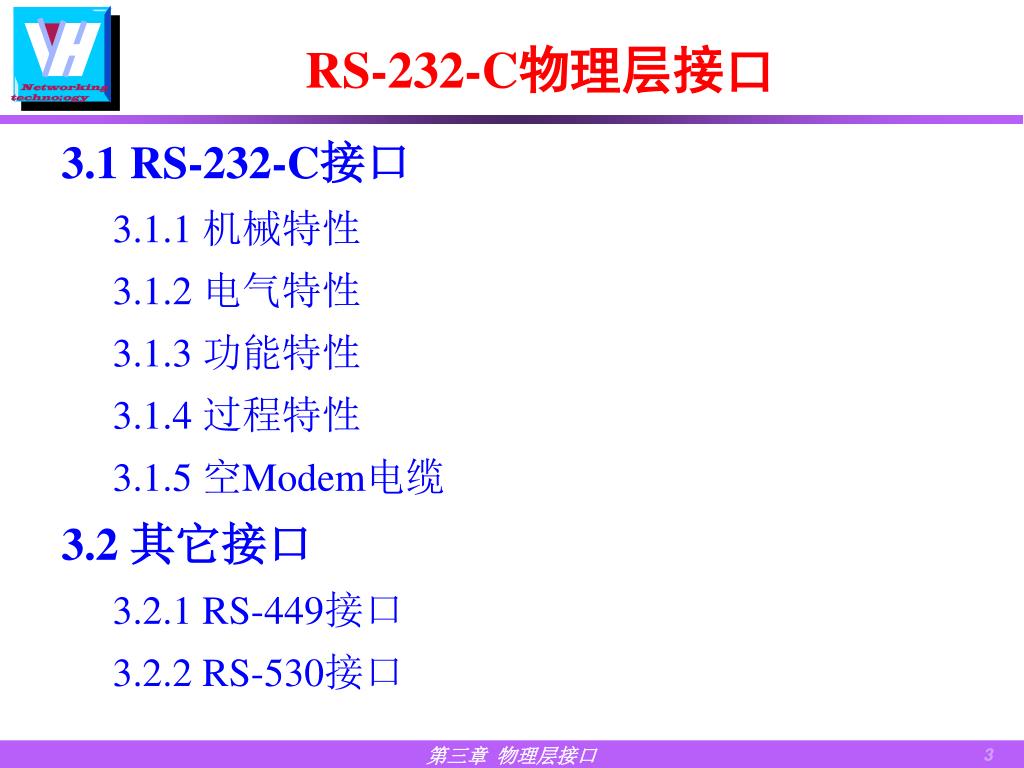

  3. RS-232-C物理层接口 3.1 RS-232-C接口 3.1.1 机械特性 3.1.2 电气特性 3.1.3 功能特性 3.1.4 过程特性 3.1.5 空Modem电缆 3.2 其它接口 3.2.1 RS-449接口 3.2.2 RS-530接口

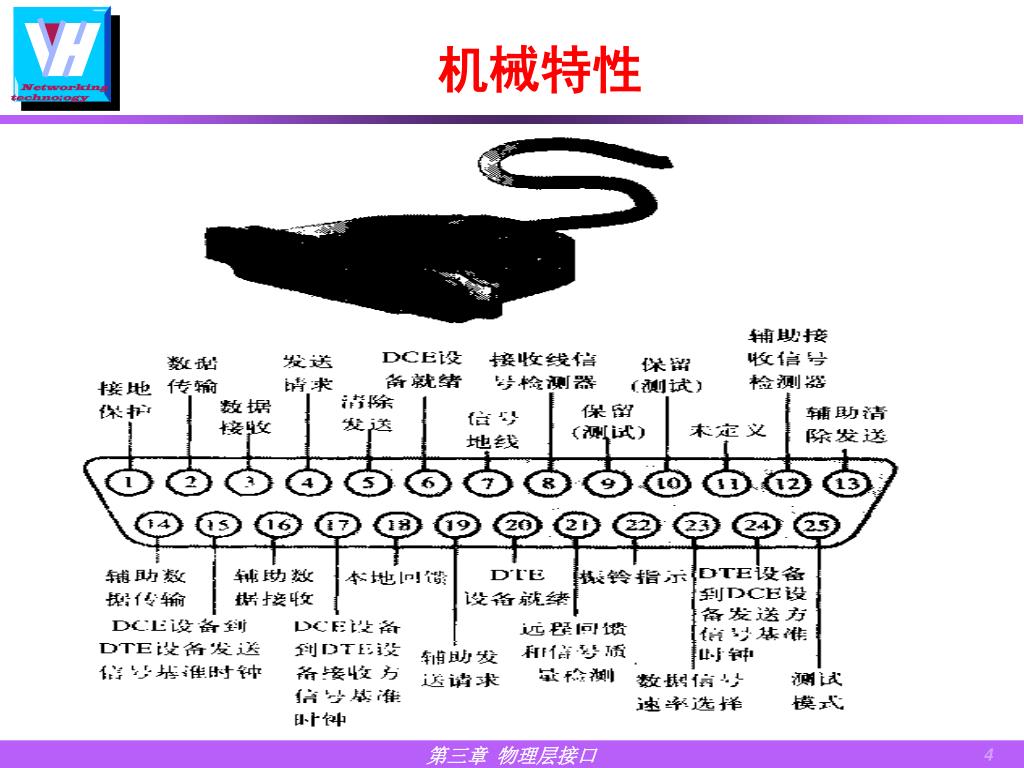

  4. 机械特性 • 规定使用DB-25插针和插孔，插针位于DTE方面，插孔用于DCE方面。

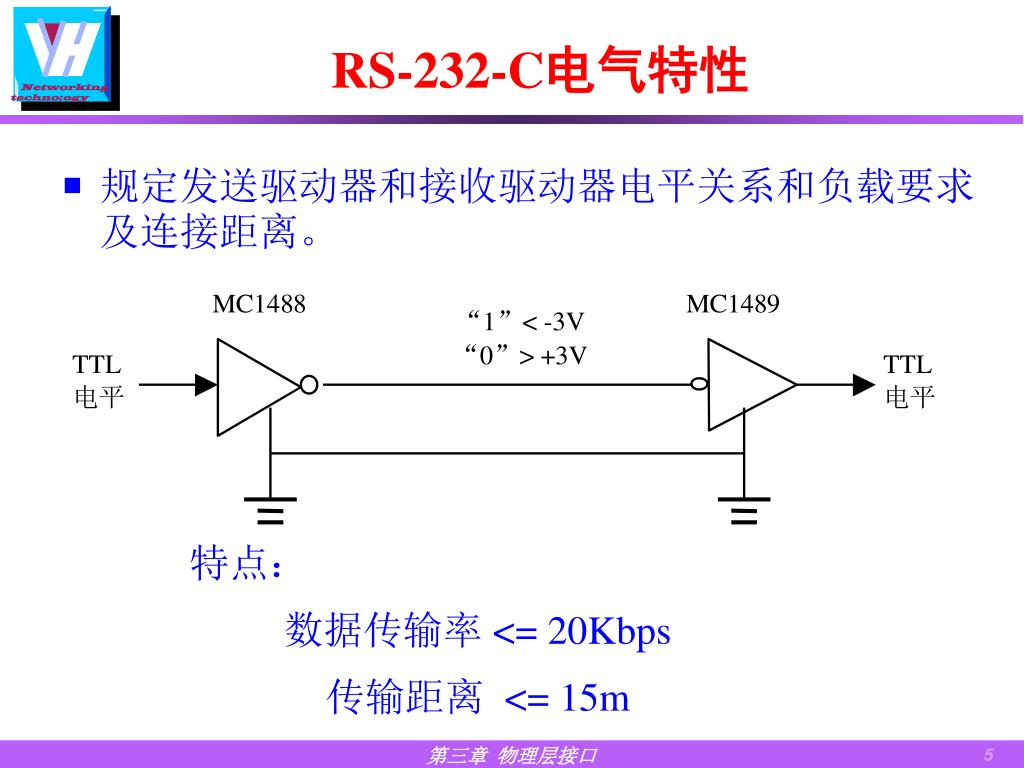

  5. RS-232-C电气特性 • 规定发送驱动器和接收驱动器电平关系和负载要求及连接距离。 特点： 数据传输率 <= 20Kbps 传输距离 <= 15m

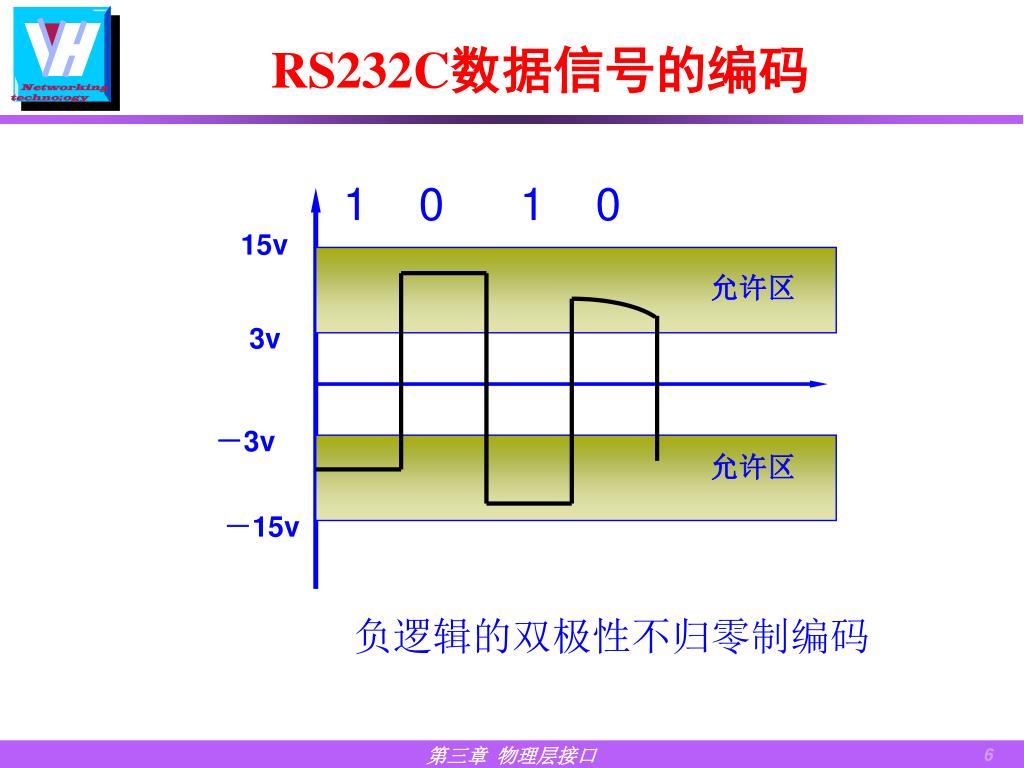

  6. 1 0 1 0 15v 允许区 3v －3v 允许区 －15v RS232C数据信号的编码 负逻辑的双极性不归零制编码

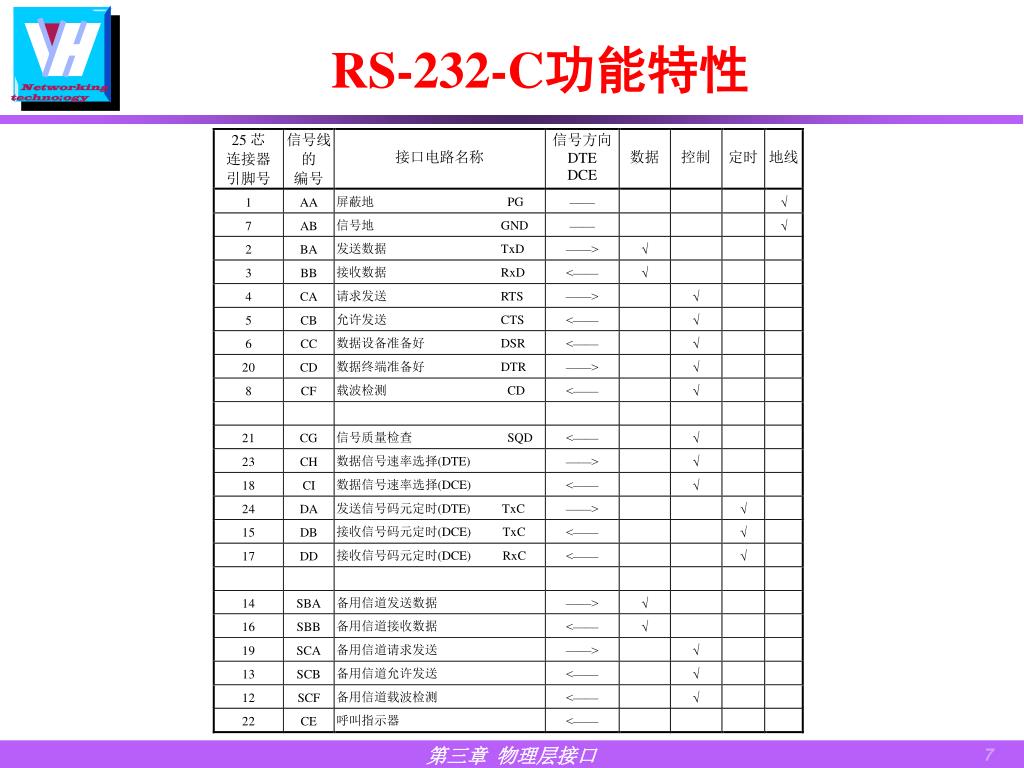

  7. RS-232-C功能特性

  8. RS-232-C过程特性 • 规定DTE/DCE之间的相互关系(请求－响应协议）、动作顺序以及维护测试操作等内容。

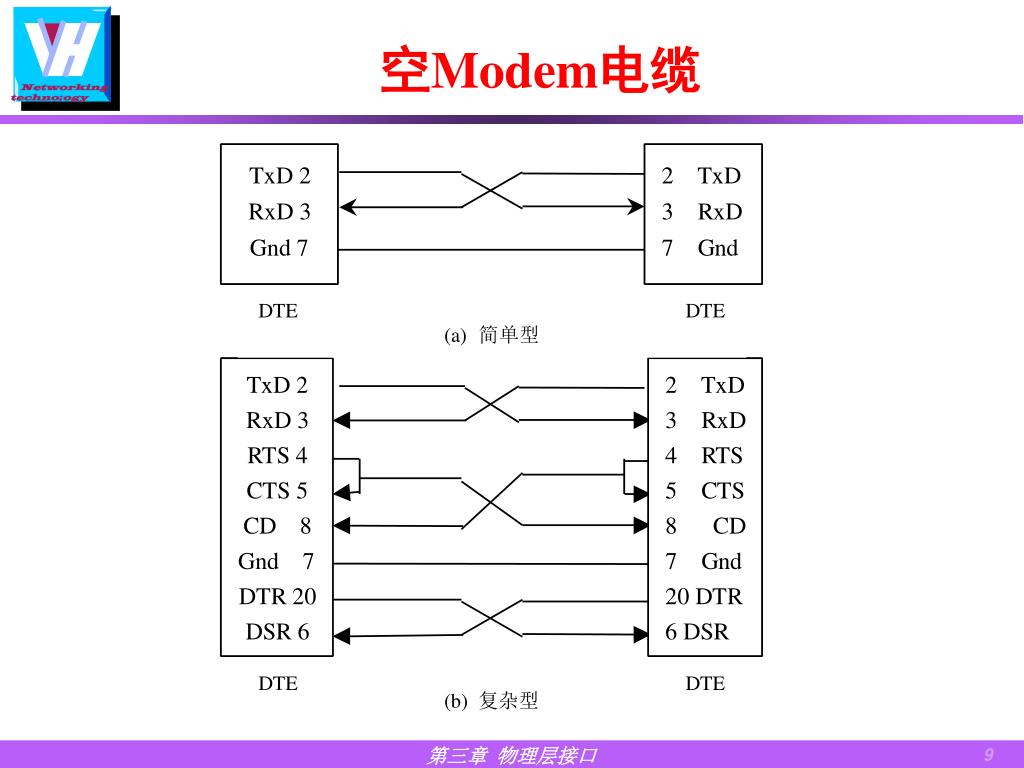

  9. 空Modem电缆

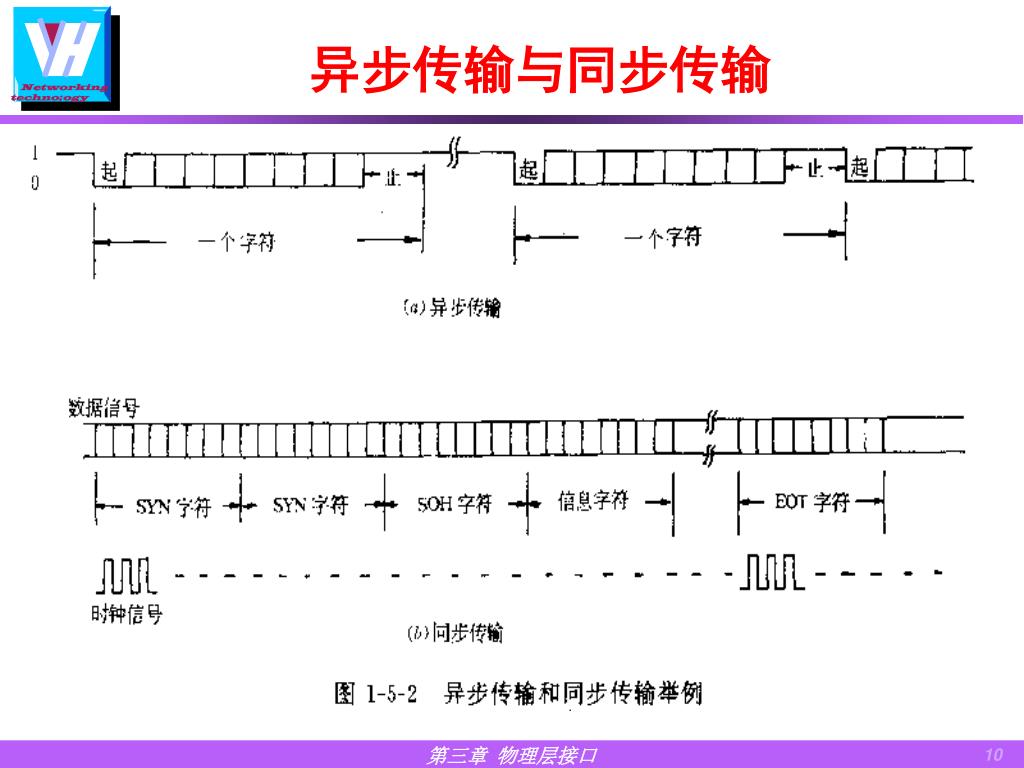

  10. 异步传输与同步传输

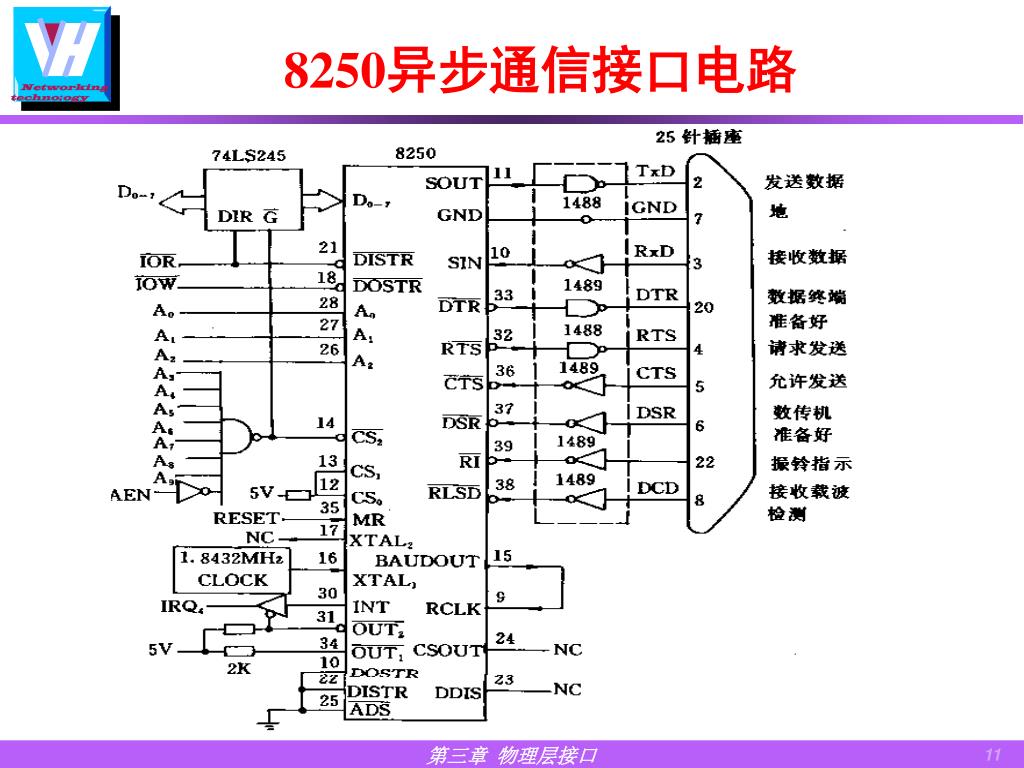

  11. 8250异步通信接口电路

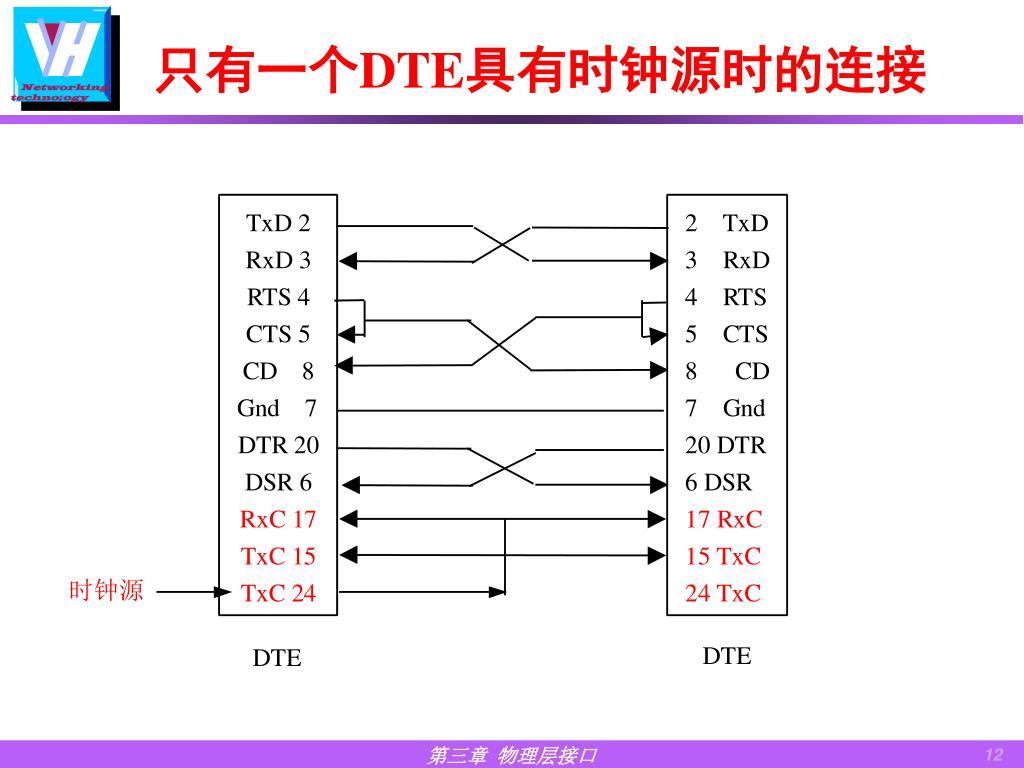

  12. 只有一个DTE具有时钟源时的连接

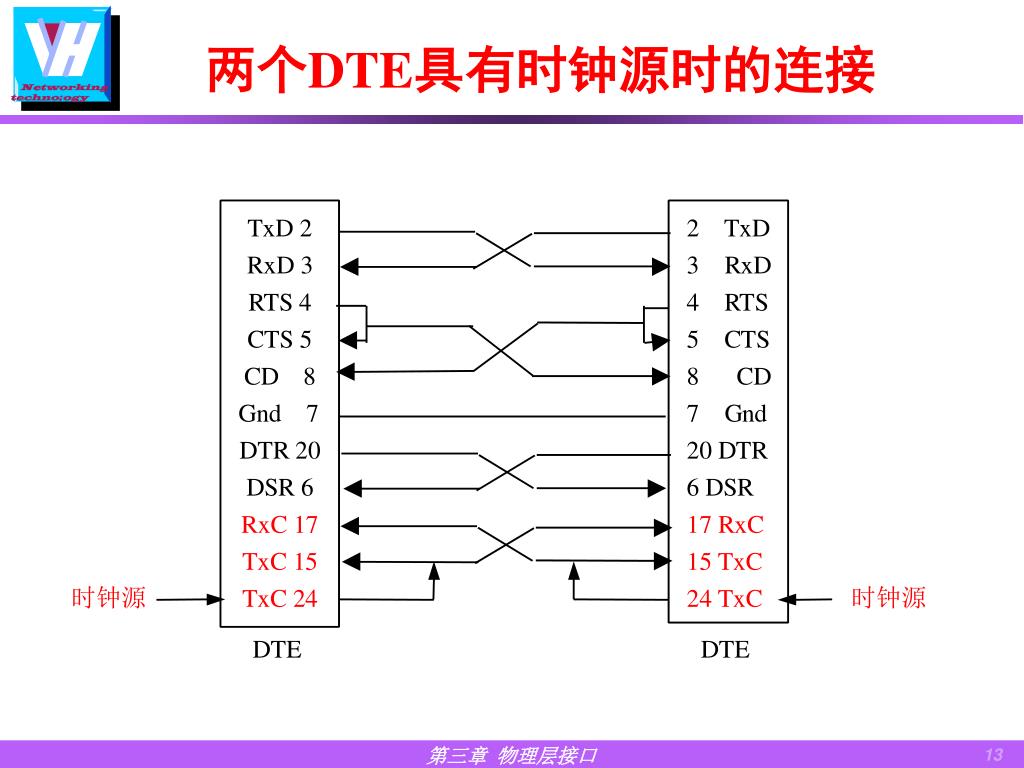

  13. 两个DTE具有时钟源时的连接

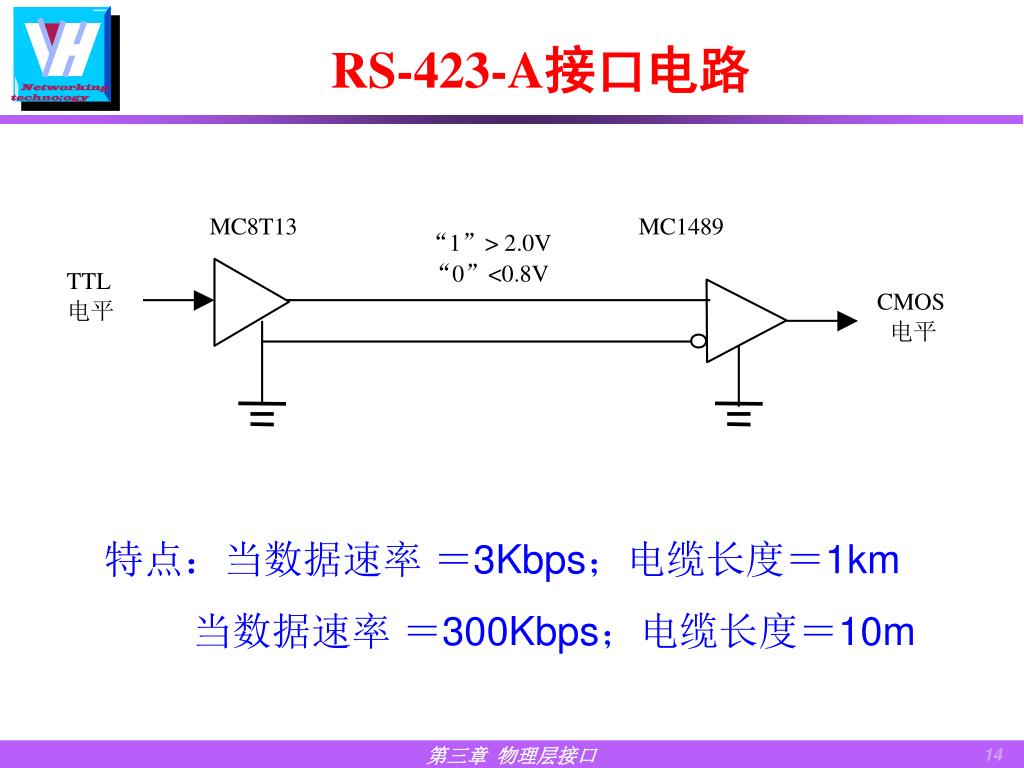

  14. RS-423-A接口电路 特点：当数据速率 ＝3Kbps；电缆长度＝1km 当数据速率 ＝300Kbps；电缆长度＝10m

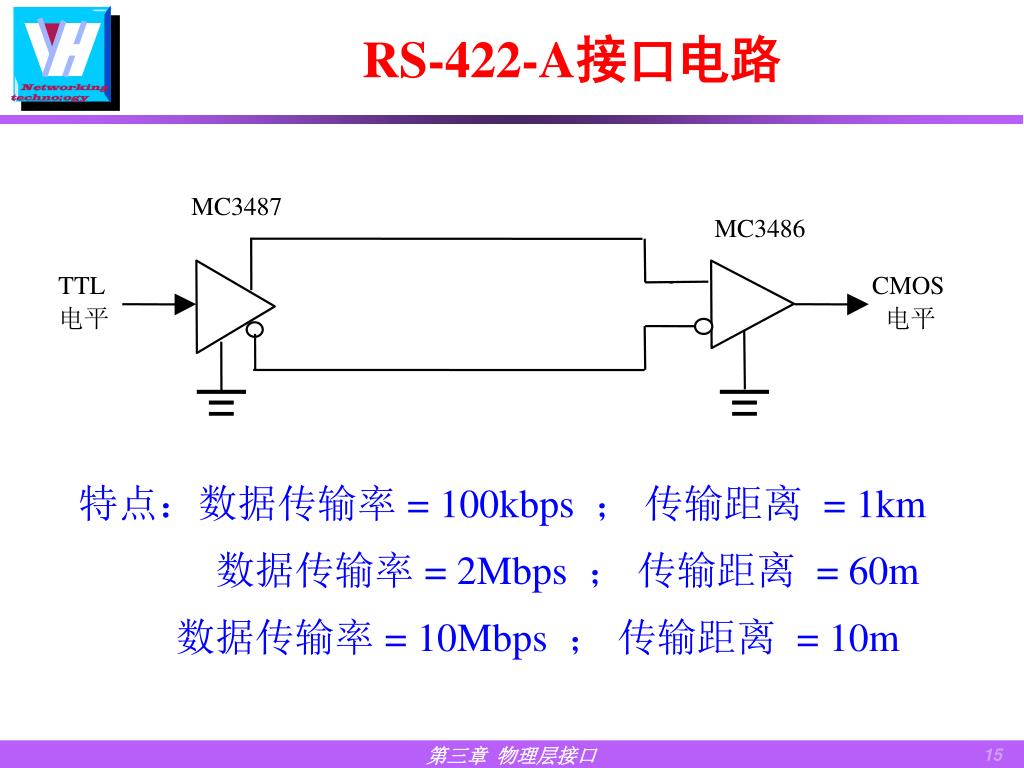

  15. MC3487 MC3486 TTL CMOS 电平 电平 RS-422-A接口电路 特点：数据传输率 = 100kbps ； 传输距离 = 1km 数据传输率 = 2Mbps ； 传输距离 = 60m 数据传输率 = 10Mbps ； 传输距离 = 10m
