工程建设工法管理及编写要点

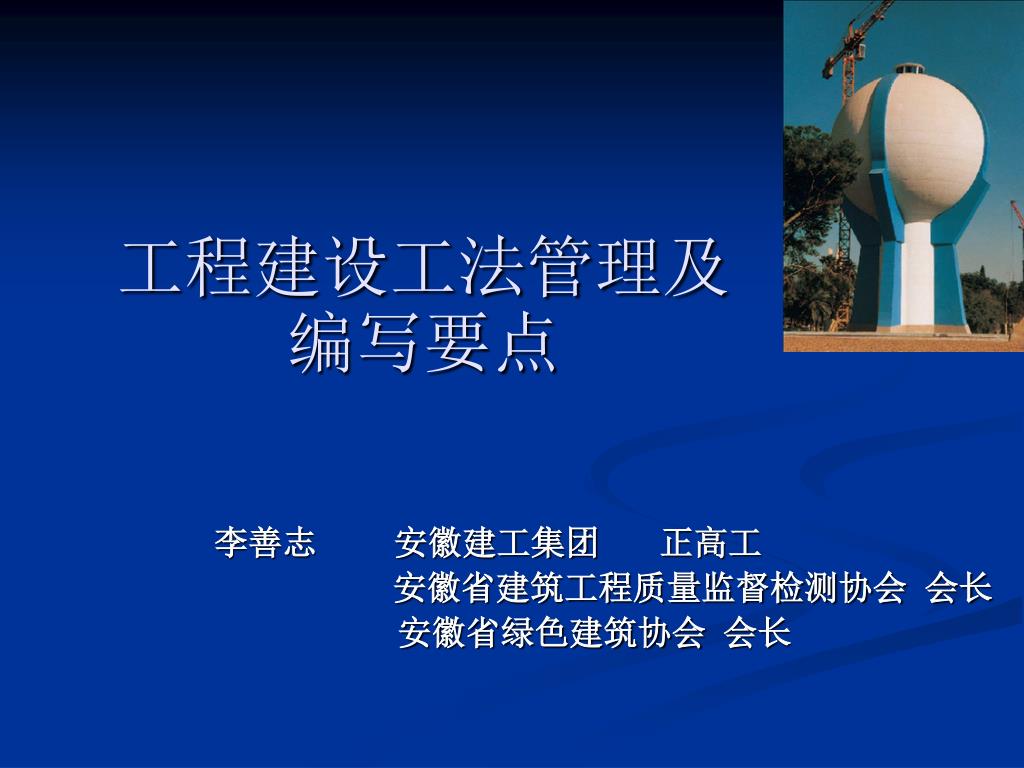

1. 工程建设工法管理及编写要点 李善志 安徽建工集团 正高工 安徽省建筑工程质量监督检测协会 会长 安徽省绿色建筑协会 会长

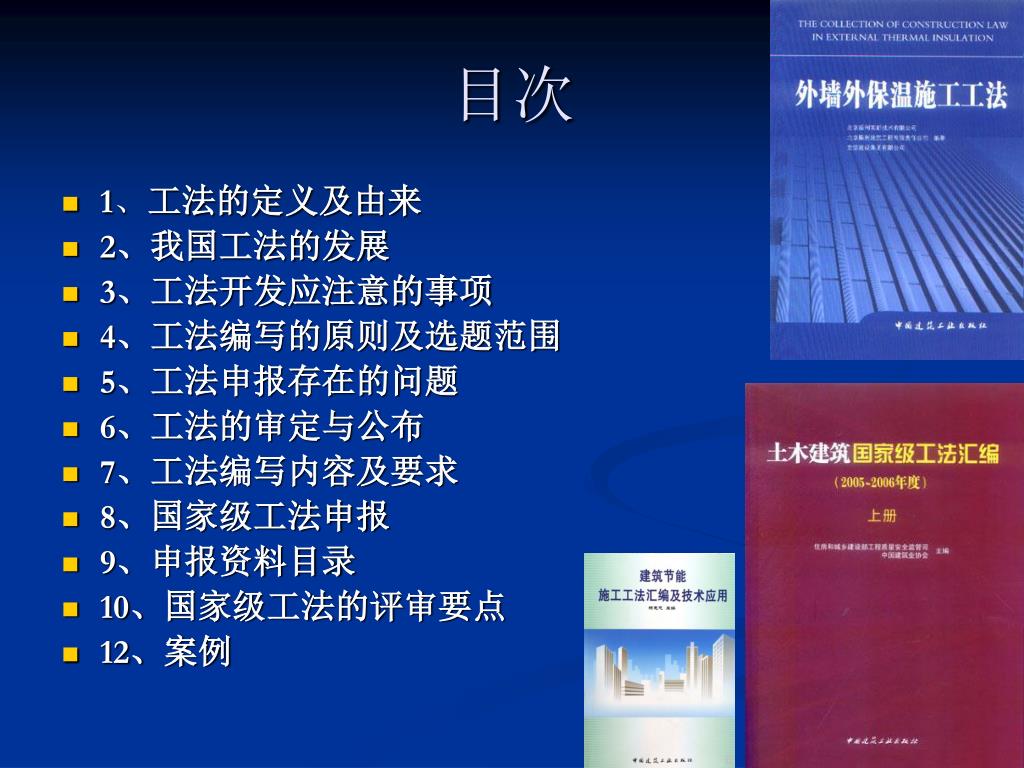

2. 目次 • 1、工法的定义及由来 • 2、我国工法的发展 • 3、工法开发应注意的事项 • 4、工法编写的原则及选题范围 • 5、工法申报存在的问题 • 6、工法的审定与公布 • 7、工法编写内容及要求 • 8、国家级工法申报 • 9、申报资料目录 • 10、国家级工法的评审要点 • 12、案例

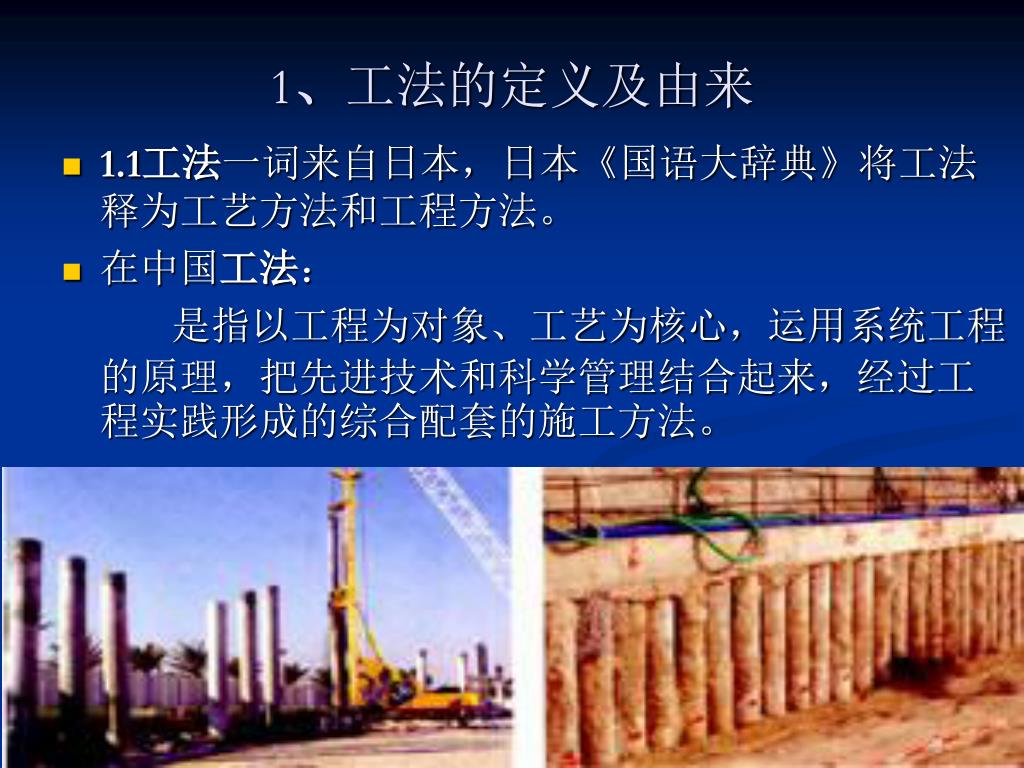

3. 1、工法的定义及由来 • 1.1工法一词来自日本，日本《国语大辞典》将工法释为工艺方法和工程方法。 • 在中国工法： 是指以工程为对象、工艺为核心，运用系统工程的原理，把先进技术和科学管理结合起来，经过工程实践形成的综合配套的施工方法。

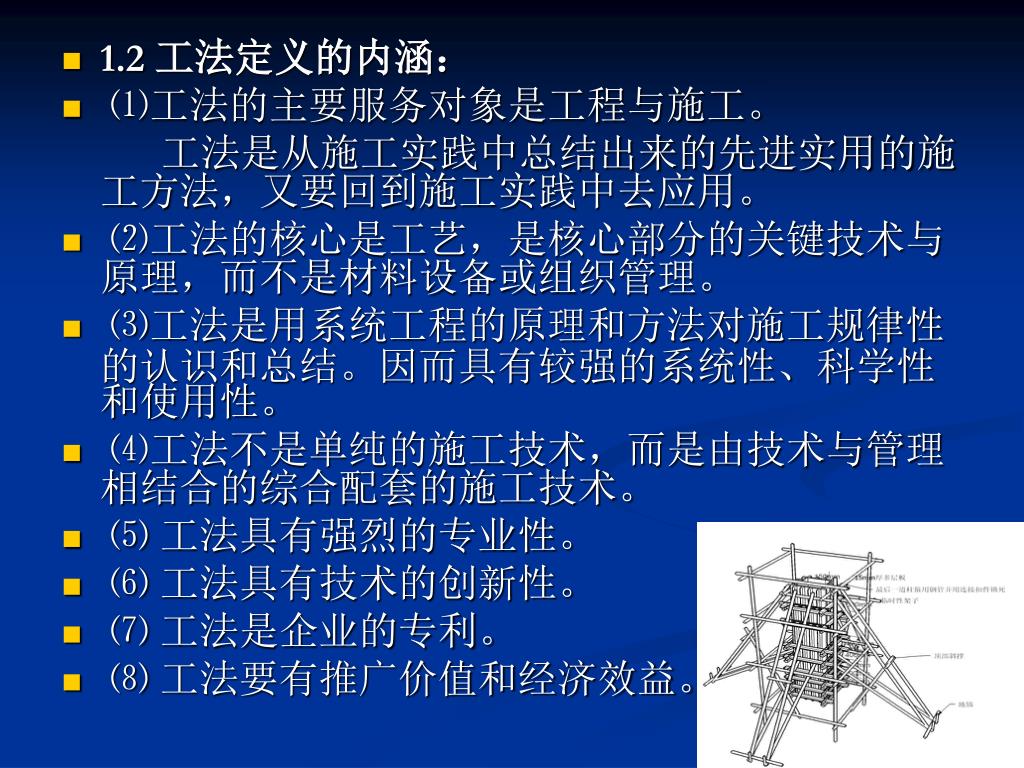

4. 1.2 工法定义的内涵： • ⑴工法的主要服务对象是工程与施工。 工法是从施工实践中总结出来的先进实用的施工方法，又要回到施工实践中去应用。 • ⑵工法的核心是工艺，是核心部分的关键技术与原理，而不是材料设备或组织管理。 • ⑶工法是用系统工程的原理和方法对施工规律性的认识和总结。因而具有较强的系统性、科学性和使用性。 • ⑷工法不是单纯的施工技术，而是由技术与管理相结合的综合配套的施工技术。 • ⑸ 工法具有强烈的专业性。 • ⑹ 工法具有技术的创新性。 • ⑺ 工法是企业的专利。 • ⑻ 工法要有推广价值和经济效益。

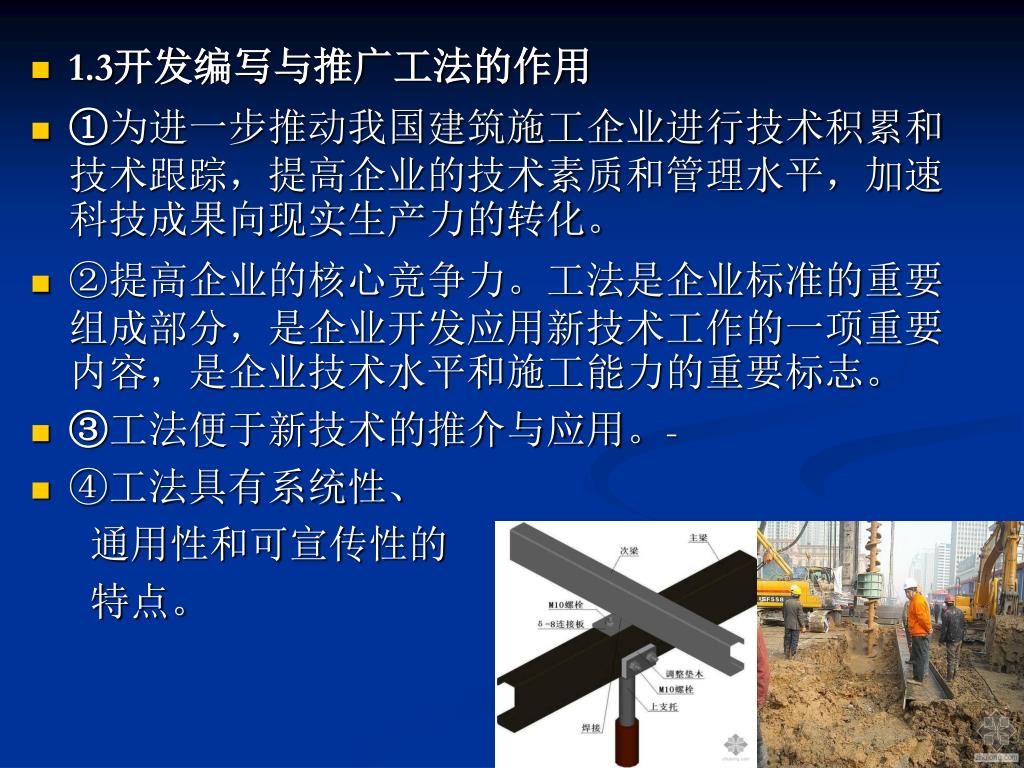

5. 1.3开发编写与推广工法的作用 • ①为进一步推动我国建筑施工企业进行技术积累和技术跟踪，提高企业的技术素质和管理水平，加速科技成果向现实生产力的转化。 • ②提高企业的核心竞争力。工法是企业标准的重要组成部分，是企业开发应用新技术工作的一项重要内容，是企业技术水平和施工能力的重要标志。 • ③工法便于新技术的推介与应用。- • ④工法具有系统性、 通用性和可宣传性的 特点。

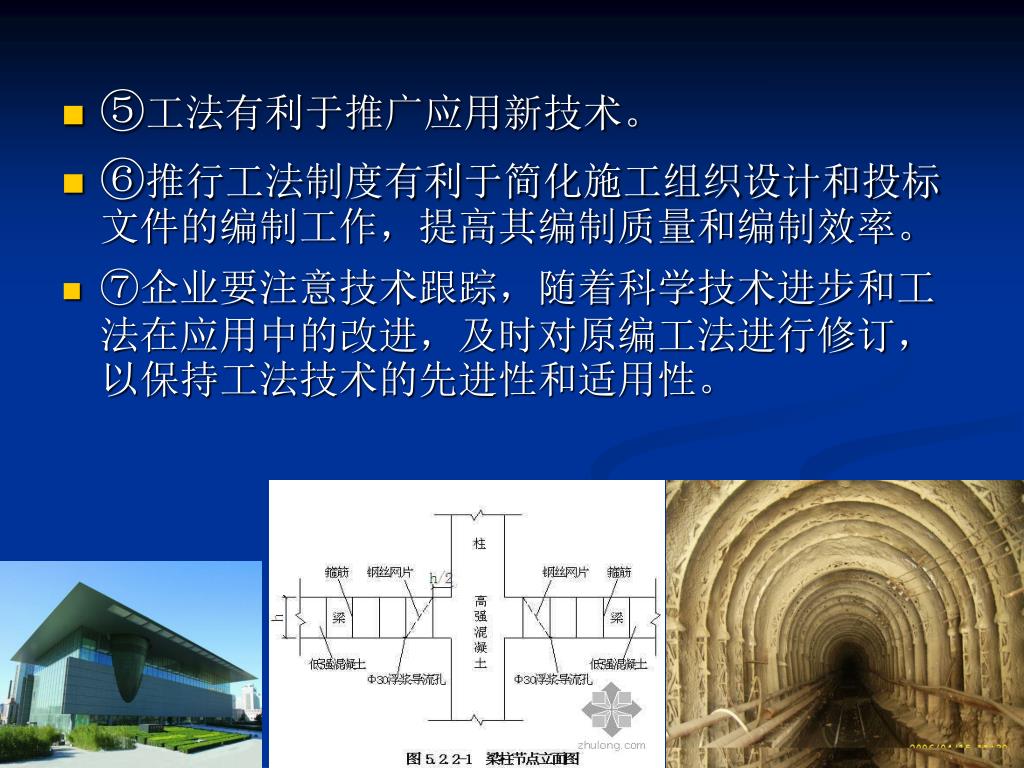

6. ⑤工法有利于推广应用新技术。 • ⑥推行工法制度有利于简化施工组织设计和投标文件的编制工作，提高其编制质量和编制效率。 • ⑦企业要注意技术跟踪，随着科学技术进步和工法在应用中的改进，及时对原编工法进行修订，以保持工法技术的先进性和适用性。

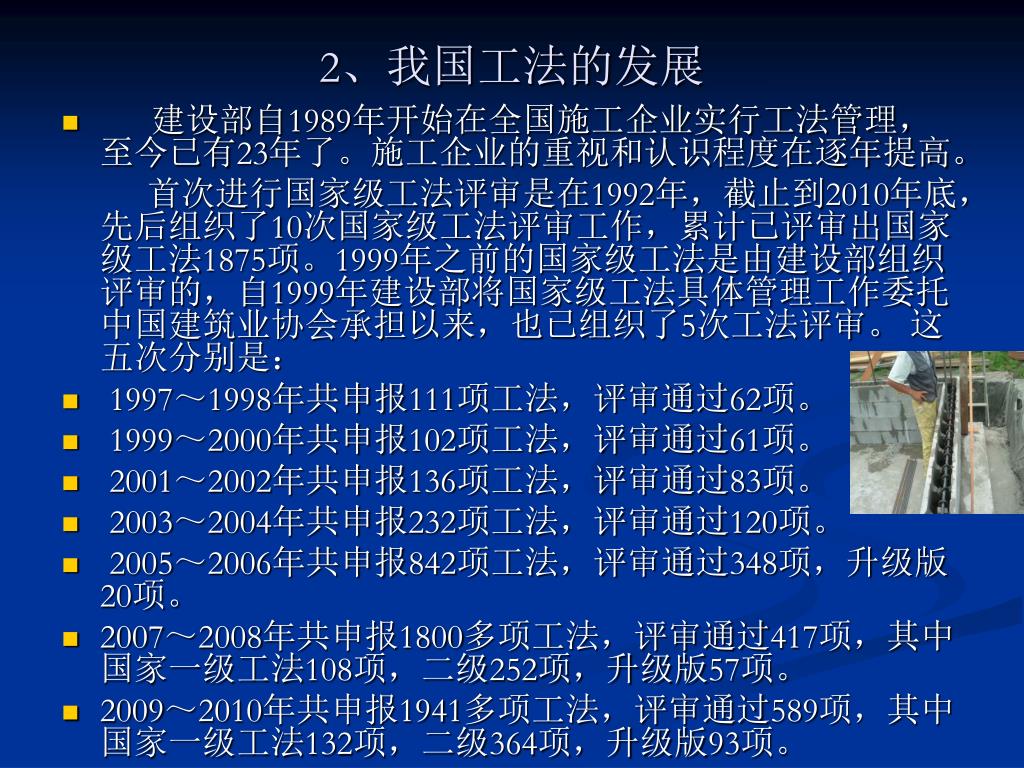

7. 2、我国工法的发展 • 建设部自1989年开始在全国施工企业实行工法管理，至今已有23年了。施工企业的重视和认识程度在逐年提高。 首次进行国家级工法评审是在1992年，截止到2010年底，先后组织了10次国家级工法评审工作，累计已评审出国家级工法1875项。1999年之前的国家级工法是由建设部组织评审的，自1999年建设部将国家级工法具体管理工作委托中国建筑业协会承担以来，也已组织了5次工法评审。 这五次分别是： • 1997～1998年共申报111项工法，评审通过62项。 • 1999～2000年共申报102项工法，评审通过61项。 • 2001～2002年共申报136项工法，评审通过83项。 • 2003～2004年共申报232项工法，评审通过120项。 • 2005～2006年共申报842项工法，评审通过348项，升级版20项。 • 2007～2008年共申报1800多项工法，评审通过417项，其中国家一级工法108项，二级252项，升级版57项。 • 2009～2010年共申报1941多项工法，评审通过589项，其中国家一级工法132项，二级364项，升级版93项。

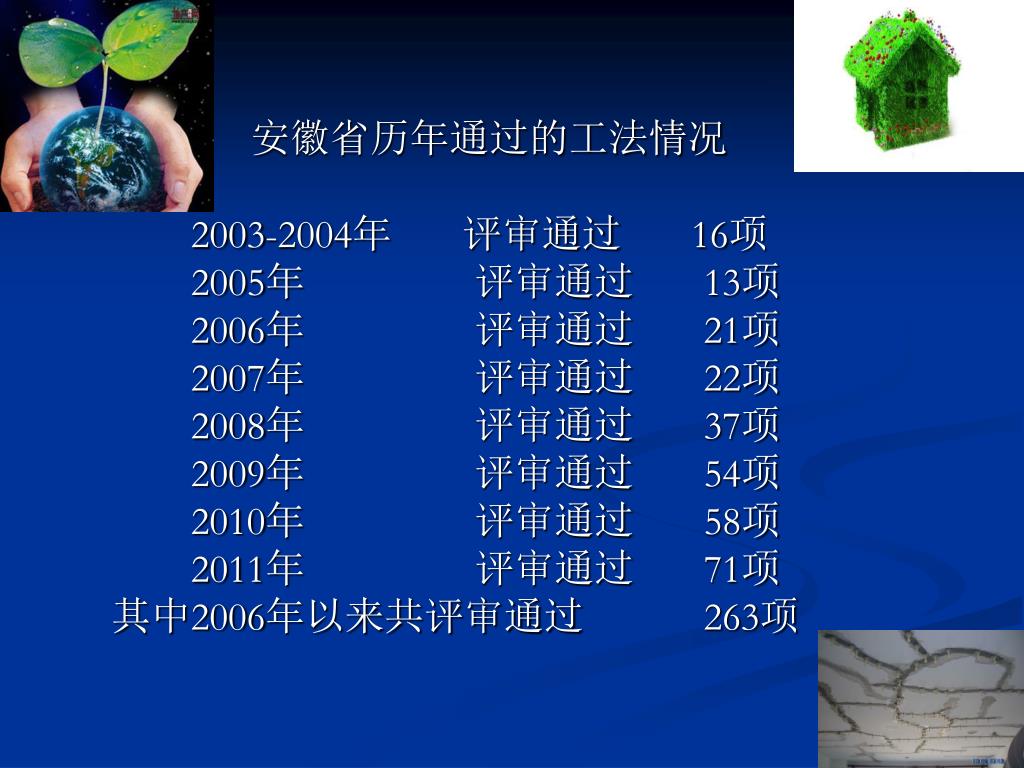

8. 安徽省历年通过的工法情况 2003-2004年 评审通过 16项 2005年 评审通过 13项 2006年 评审通过 21项 2007年 评审通过 22项 2008年 评审通过 37项 2009年 评审通过 54项 2010年 评审通过 58项 2011年 评审通过 71项 其中2006年以来共评审通过 263项

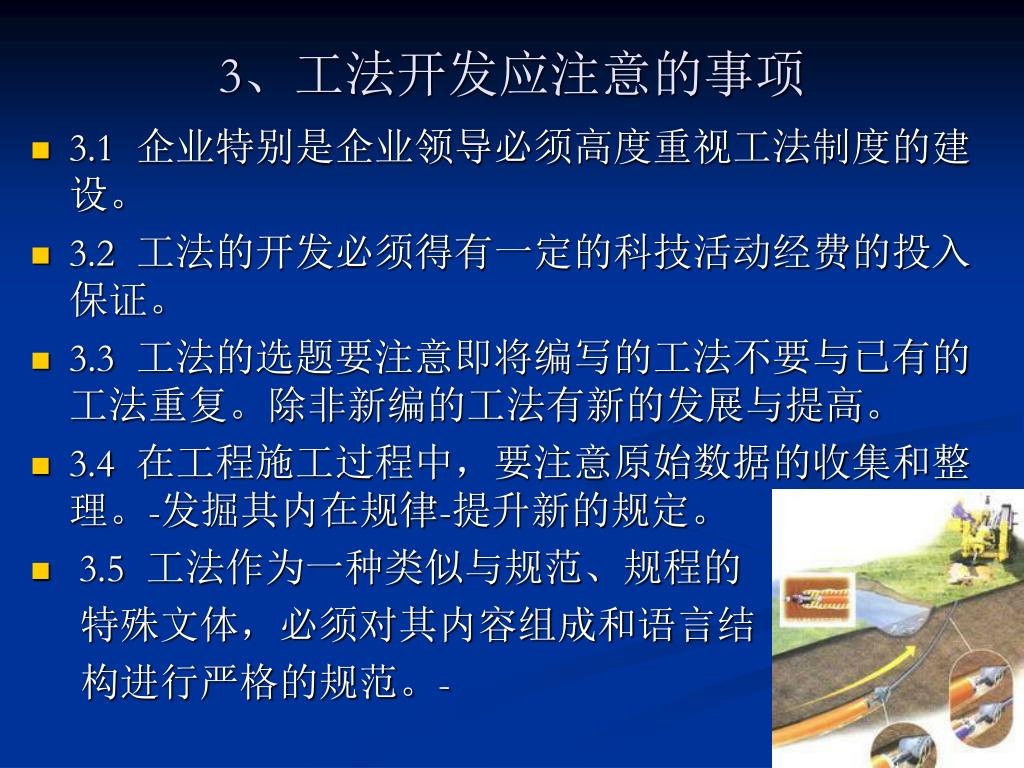

9. 3、工法开发应注意的事项 • 3.1企业特别是企业领导必须高度重视工法制度的建设。 • 3.2工法的开发必须得有一定的科技活动经费的投入保证。 • 3.3工法的选题要注意即将编写的工法不要与已有的工法重复。除非新编的工法有新的发展与提高。 • 3.4在工程施工过程中，要注意原始数据的收集和整理。-发掘其内在规律-提升新的规定。 • 3.5工法作为一种类似与规范、规程的 特殊文体，必须对其内容组成和语言结 构进行严格的规范。-

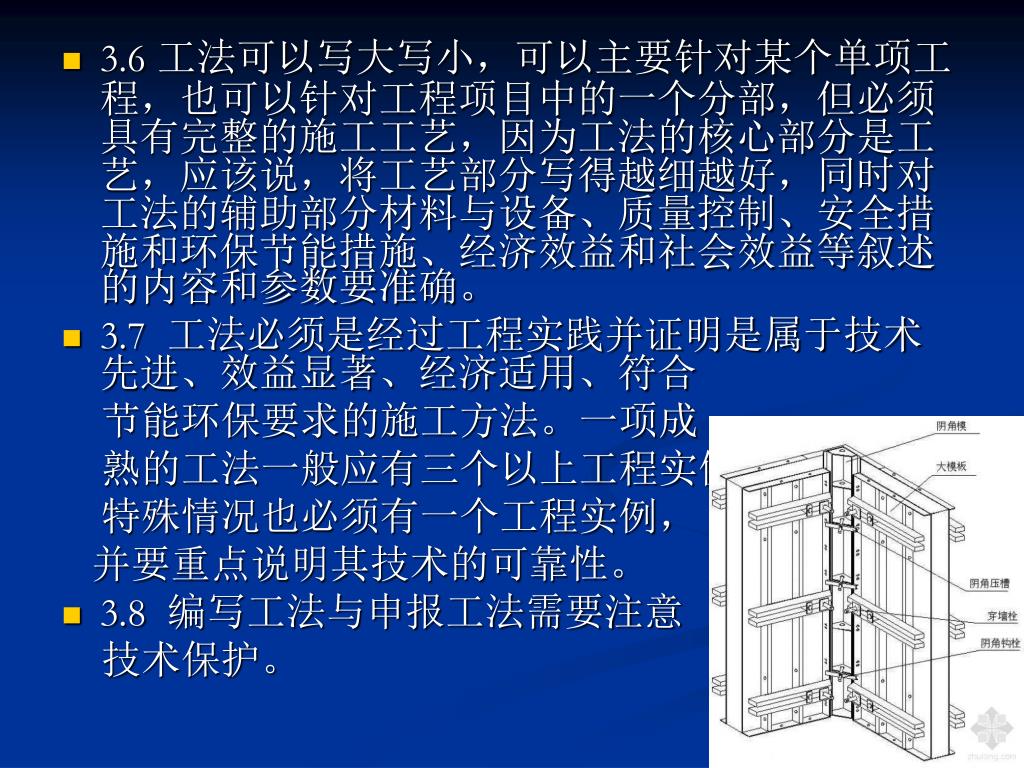

10. 3.6工法可以写大写小，可以主要针对某个单项工程，也可以针对工程项目中的一个分部，但必须具有完整的施工工艺，因为工法的核心部分是工艺，应该说，将工艺部分写得越细越好，同时对工法的辅助部分材料与设备、质量控制、安全措施和环保节能措施、经济效益和社会效益等叙述的内容和参数要准确。3.6工法可以写大写小，可以主要针对某个单项工程，也可以针对工程项目中的一个分部，但必须具有完整的施工工艺，因为工法的核心部分是工艺，应该说，将工艺部分写得越细越好，同时对工法的辅助部分材料与设备、质量控制、安全措施和环保节能措施、经济效益和社会效益等叙述的内容和参数要准确。 • 3.7工法必须是经过工程实践并证明是属于技术先进、效益显著、经济适用、符合 节能环保要求的施工方法。一项成 熟的工法一般应有三个以上工程实例， 特殊情况也必须有一个工程实例， 并要重点说明其技术的可靠性。 • 3.8编写工法与申报工法需要注意 技术保护。

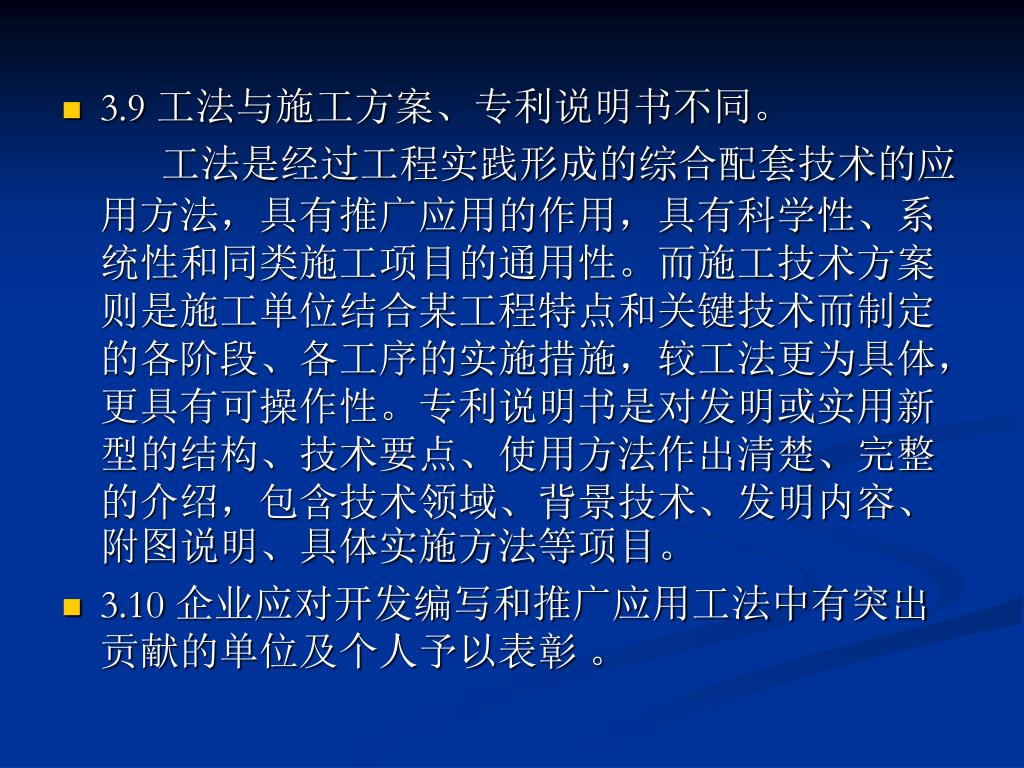

11. 3.9 工法与施工方案、专利说明书不同。 工法是经过工程实践形成的综合配套技术的应用方法，具有推广应用的作用，具有科学性、系统性和同类施工项目的通用性。而施工技术方案则是施工单位结合某工程特点和关键技术而制定的各阶段、各工序的实施措施，较工法更为具体，更具有可操作性。专利说明书是对发明或实用新型的结构、技术要点、使用方法作出清楚、完整的介绍，包含技术领域、背景技术、发明内容、附图说明、具体实施方法等项目。 • 3.10 企业应对开发编写和推广应用工法中有突出贡献的单位及个人予以表彰 。

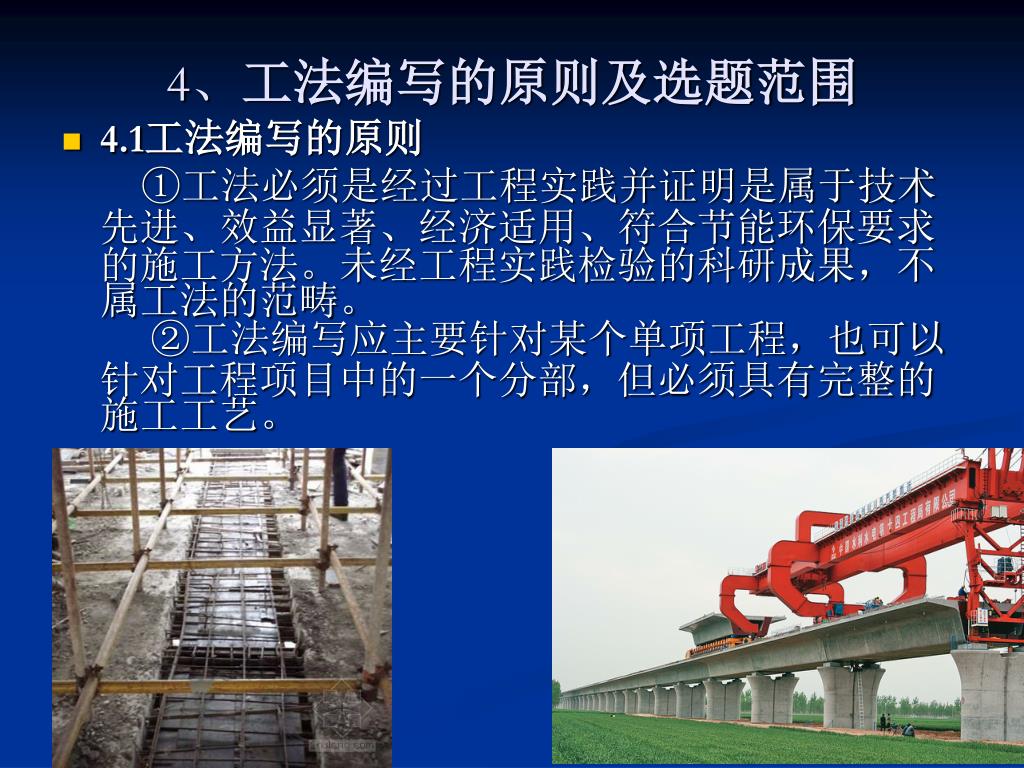

12. 4、工法编写的原则及选题范围 • 4.1工法编写的原则 ①工法必须是经过工程实践并证明是属于技术先进、效益显著、经济适用、符合节能环保要求的施工方法。未经工程实践检验的科研成果，不属工法的范畴。 ②工法编写应主要针对某个单项工程，也可以针对工程项目中的一个分部，但必须具有完整的施工工艺。

13. ③工法的内容应较系统完整、技术含量高、推广应用前景广、环境保护作用良好、经济社会效益明显。③工法的内容应较系统完整、技术含量高、推广应用前景广、环境保护作用良好、经济社会效益明显。 • ④工法应可操作性强，便于普及和推广应用。

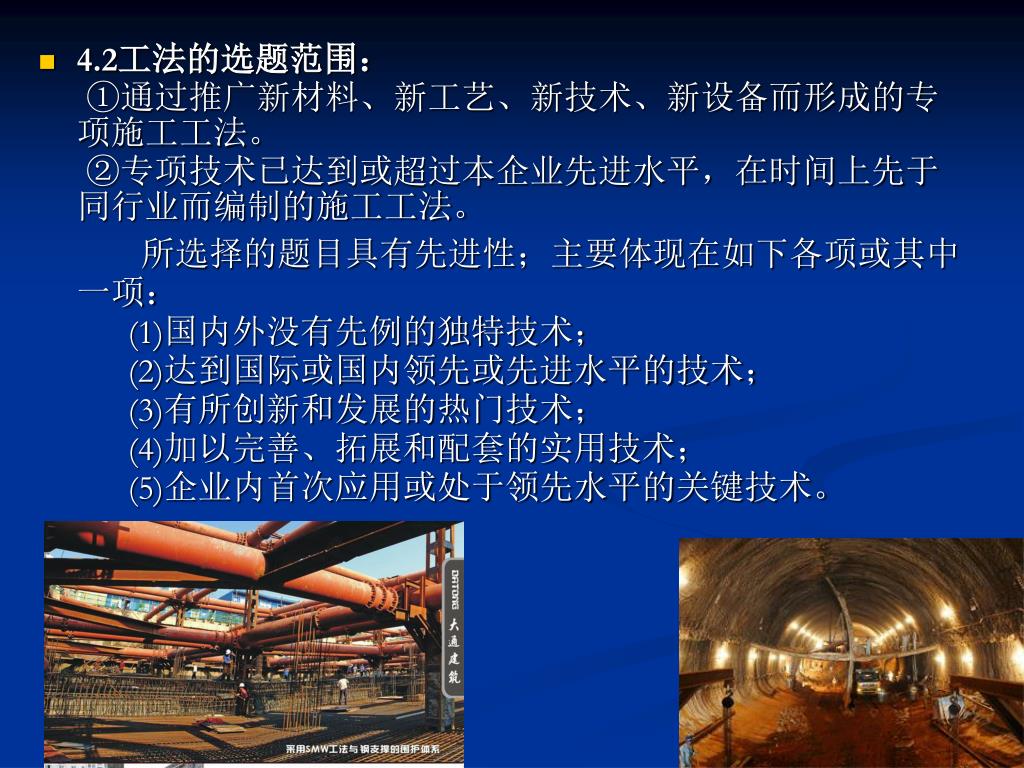

14. 4.2工法的选题范围：①通过推广新材料、新工艺、新技术、新设备而形成的专项施工工法。②专项技术已达到或超过本企业先进水平，在时间上先于同行业而编制的施工工法。4.2工法的选题范围：①通过推广新材料、新工艺、新技术、新设备而形成的专项施工工法。②专项技术已达到或超过本企业先进水平，在时间上先于同行业而编制的施工工法。 所选择的题目具有先进性；主要体现在如下各项或其中一项：(1)国内外没有先例的独特技术；(2)达到国际或国内领先或先进水平的技术；(3)有所创新和发展的热门技术；(4)加以完善、拓展和配套的实用技术；(5)企业内首次应用或处于领先水平的关键技术。

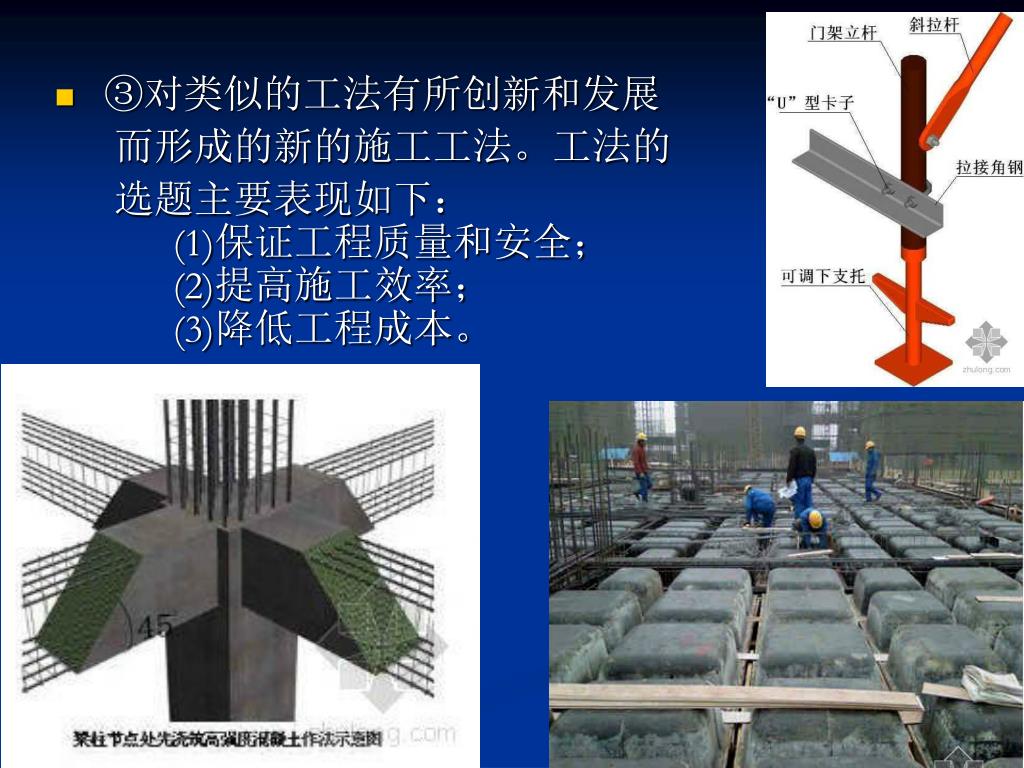

15. ③对类似的工法有所创新和发展 而形成的新的施工工法。工法的 选题主要表现如下：(1)保证工程质量和安全；(2)提高施工效率；(3)降低工程成本。

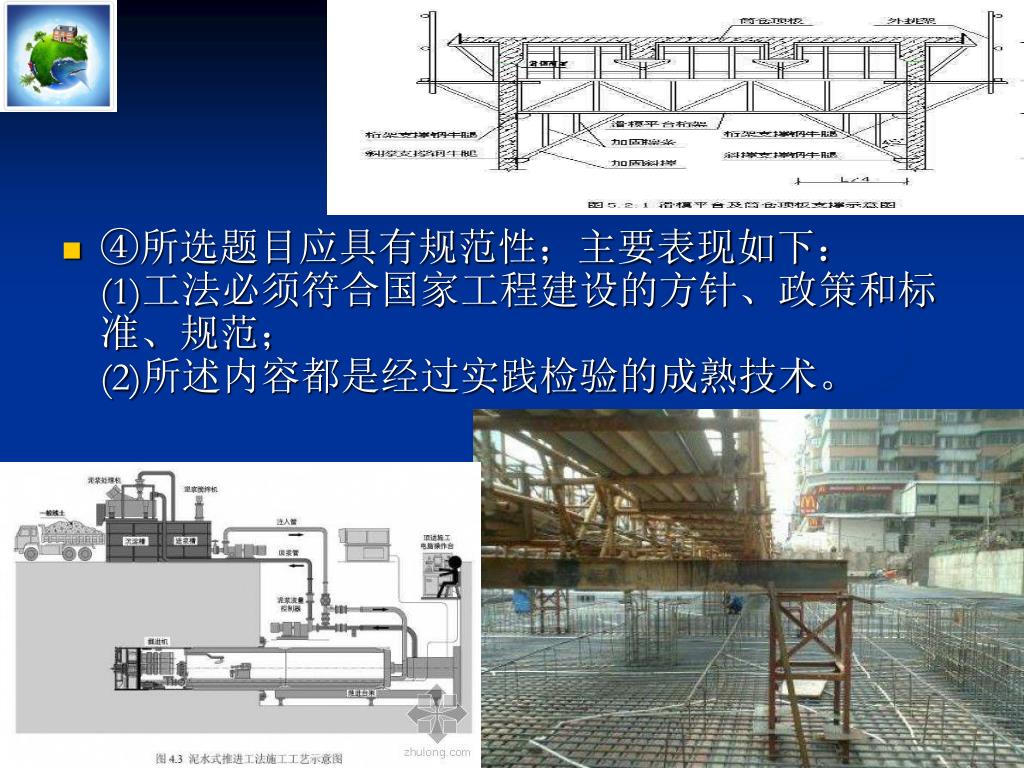

16. ④所选题目应具有规范性；主要表现如下：(1)工法必须符合国家工程建设的方针、政策和标准、规范；(2)所述内容都是经过实践检验的成熟技术。④所选题目应具有规范性；主要表现如下：(1)工法必须符合国家工程建设的方针、政策和标准、规范；(2)所述内容都是经过实践检验的成熟技术。

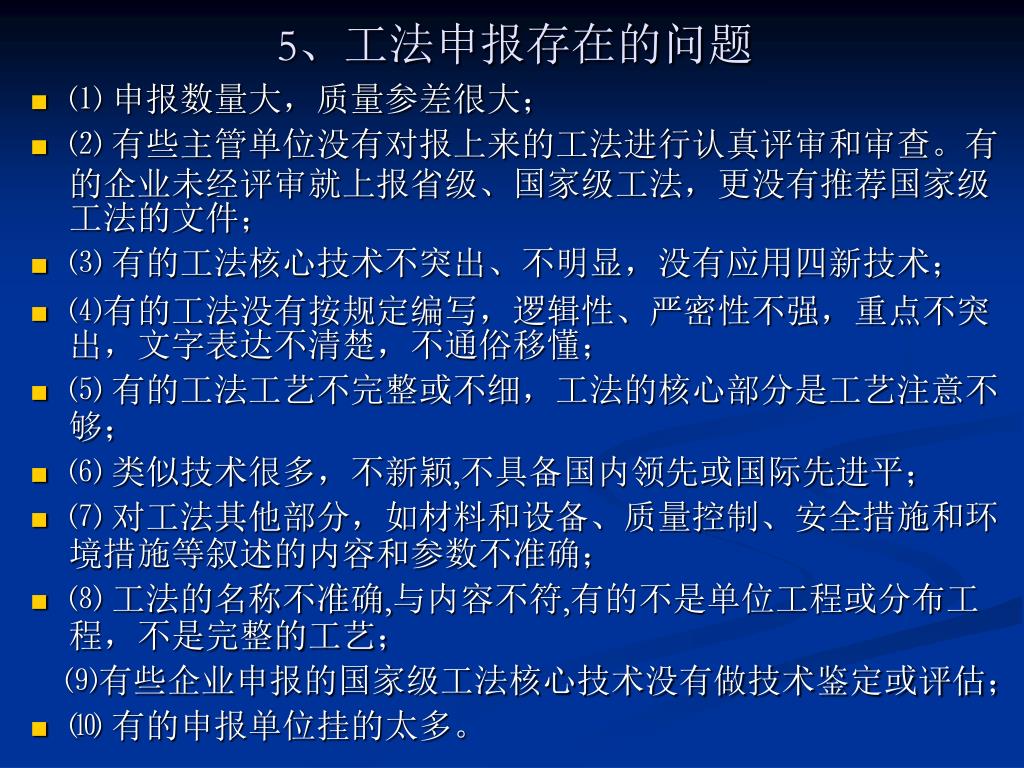

17. 5、工法申报存在的问题 • ⑴ 申报数量大，质量参差很大； • ⑵ 有些主管单位没有对报上来的工法进行认真评审和审查。有的企业未经评审就上报省级、国家级工法，更没有推荐国家级工法的文件； • ⑶ 有的工法核心技术不突出、不明显，没有应用四新技术； • ⑷有的工法没有按规定编写，逻辑性、严密性不强，重点不突出，文字表达不清楚，不通俗移懂； • ⑸ 有的工法工艺不完整或不细，工法的核心部分是工艺注意不够； • ⑹ 类似技术很多，不新颖,不具备国内领先或国际先进平； • ⑺ 对工法其他部分，如材料和设备、质量控制、安全措施和环境措施等叙述的内容和参数不准确； • ⑻ 工法的名称不准确,与内容不符,有的不是单位工程或分布工程，不是完整的工艺； ⑼有些企业申报的国家级工法核心技术没有做技术鉴定或评估； • ⑽ 有的申报单位挂的太多。

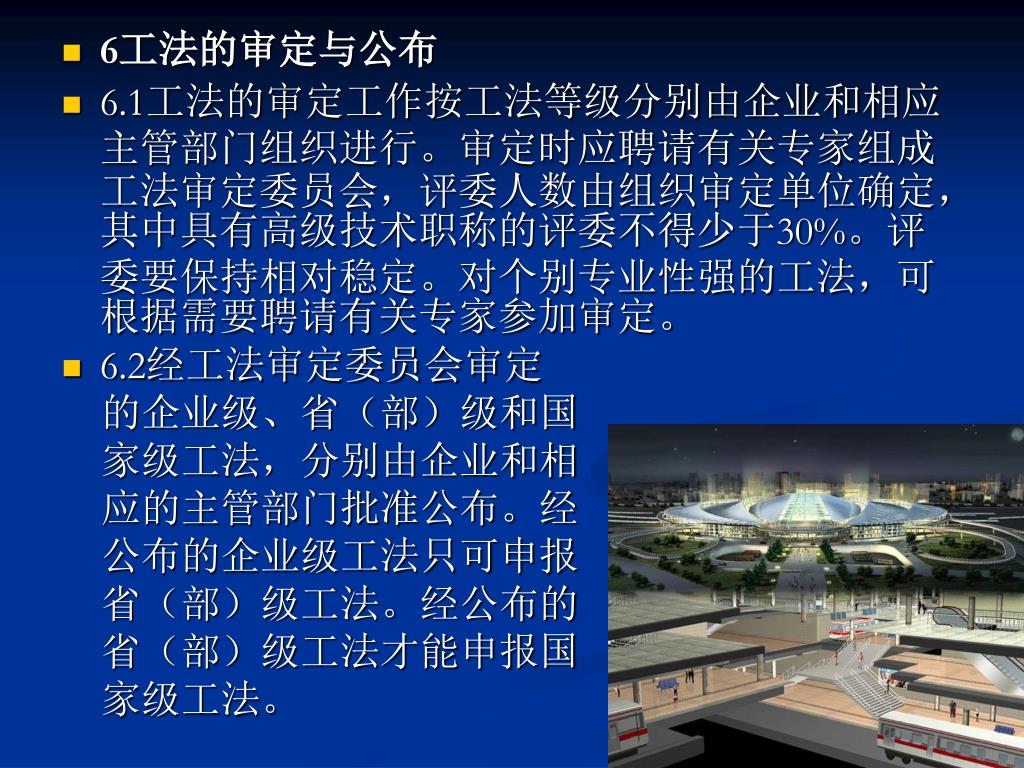

18. 6工法的审定与公布 • 6.1工法的审定工作按工法等级分别由企业和相应主管部门组织进行。审定时应聘请有关专家组成工法审定委员会，评委人数由组织审定单位确定，其中具有高级技术职称的评委不得少于30%。评委要保持相对稳定。对个别专业性强的工法，可根据需要聘请有关专家参加审定。 • 6.2经工法审定委员会审定 的企业级、省（部）级和国 家级工法，分别由企业和相 应的主管部门批准公布。经 公布的企业级工法只可申报 省（部）级工法。经公布的 省（部）级工法才能申报国 家级工法。

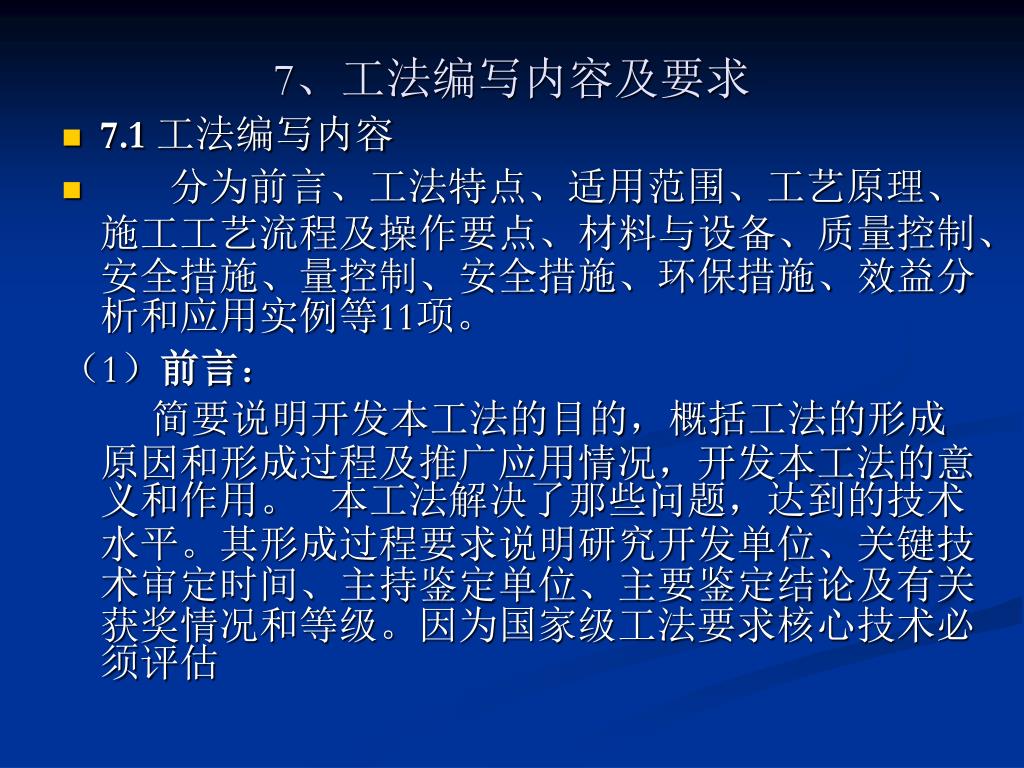

19. 7、工法编写内容及要求 • 7.1工法编写内容 • 分为前言、工法特点、适用范围、工艺原理、施工工艺流程及操作要点、材料与设备、质量控制、安全措施、量控制、安全措施、环保措施、效益分析和应用实例等11项。 （1）前言： 简要说明开发本工法的目的，概括工法的形成原因和形成过程及推广应用情况，开发本工法的意义和作用。 本工法解决了那些问题，达到的技术水平。其形成过程要求说明研究开发单位、关键技术审定时间、主持鉴定单位、主要鉴定结论及有关获奖情况和等级。因为国家级工法要求核心技术必须评估

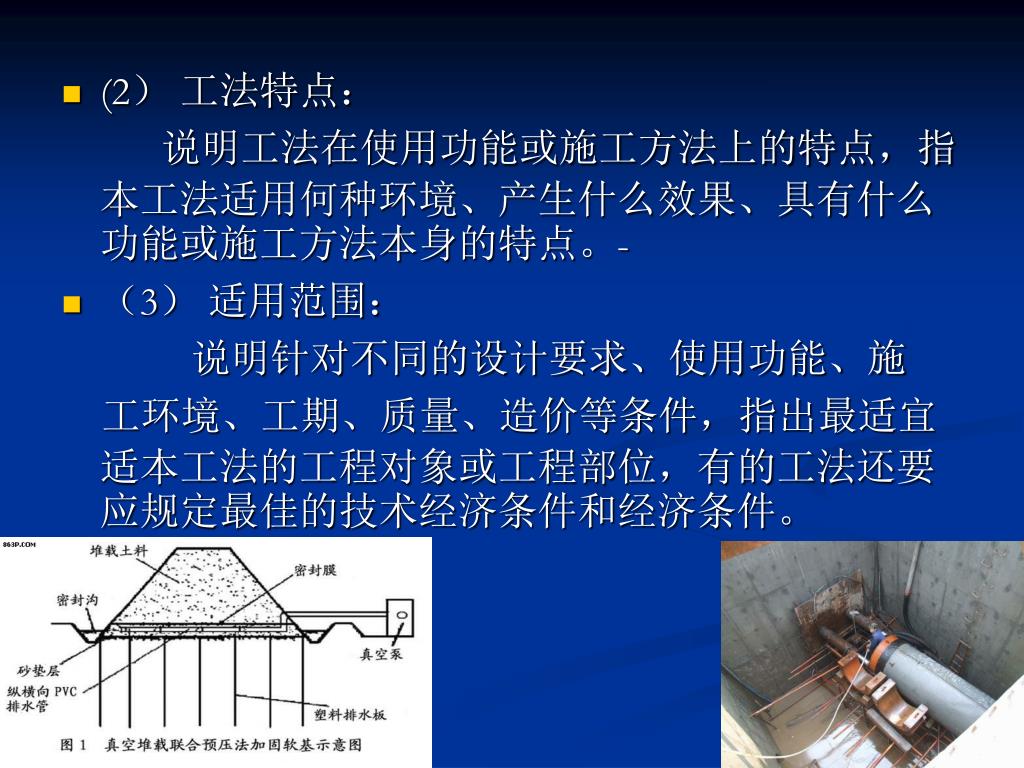

20. (2） 工法特点： 说明工法在使用功能或施工方法上的特点，指本工法适用何种环境、产生什么效果、具有什么功能或施工方法本身的特点。- • （3） 适用范围： 说明针对不同的设计要求、使用功能、施 工环境、工期、质量、造价等条件，指出最适宜适本工法的工程对象或工程部位，有的工法还要应规定最佳的技术经济条件和经济条件。

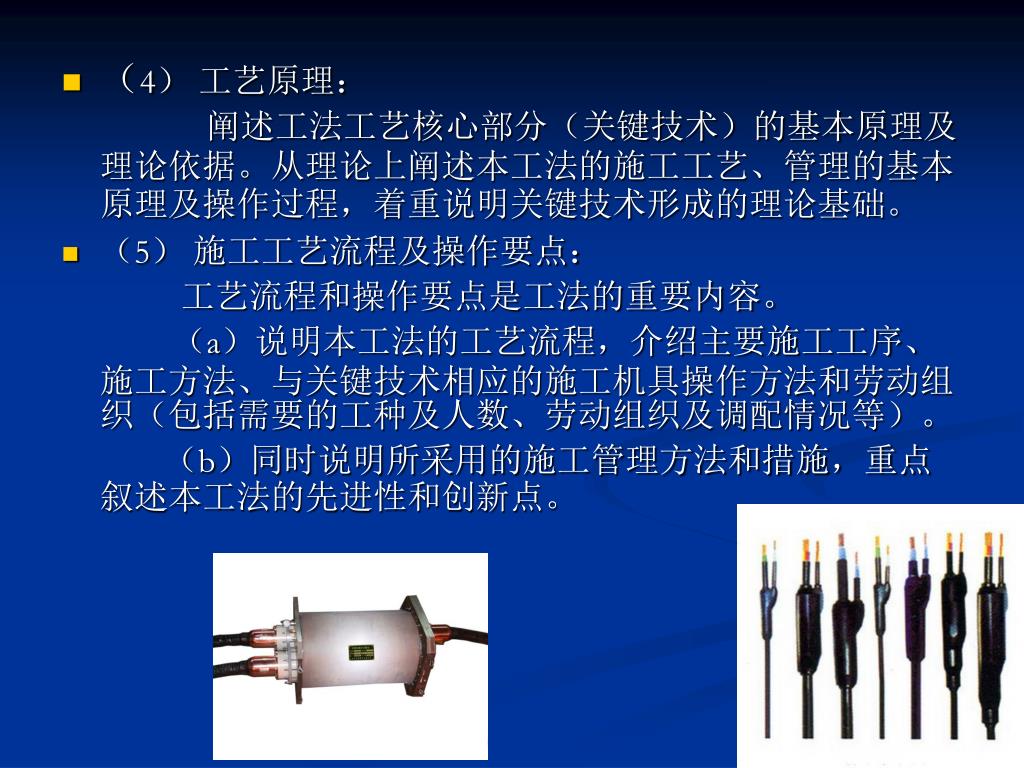

21. （4） 工艺原理： 阐述工法工艺核心部分（关键技术）的基本原理及理论依据。从理论上阐述本工法的施工工艺、管理的基本原理及操作过程，着重说明关键技术形成的理论基础。 • （5） 施工工艺流程及操作要点： 工艺流程和操作要点是工法的重要内容。 （a）说明本工法的工艺流程，介绍主要施工工序、施工方法、与关键技术相应的施工机具操作方法和劳动组织（包括需要的工种及人数、劳动组织及调配情况等）。 （b）同时说明所采用的施工管理方法和措施，重点叙述本工法的先进性和创新点。

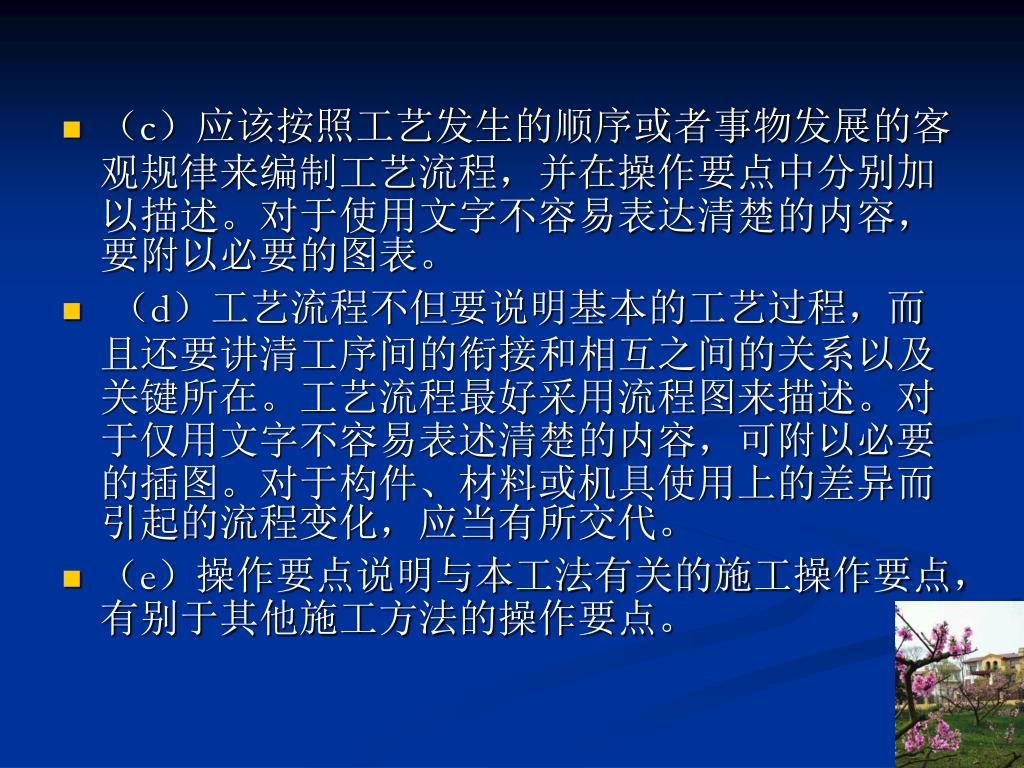

22. （c）应该按照工艺发生的顺序或者事物发展的客观规律来编制工艺流程，并在操作要点中分别加以描述。对于使用文字不容易表达清楚的内容，要附以必要的图表。（c）应该按照工艺发生的顺序或者事物发展的客观规律来编制工艺流程，并在操作要点中分别加以描述。对于使用文字不容易表达清楚的内容，要附以必要的图表。 • （d）工艺流程不但要说明基本的工艺过程，而且还要讲清工序间的衔接和相互之间的关系以及关键所在。工艺流程最好采用流程图来描述。对于仅用文字不容易表述清楚的内容，可附以必要的插图。对于构件、材料或机具使用上的差异而引起的流程变化，应当有所交代。 • （e）操作要点说明与本工法有关的施工操作要点，有别于其他施工方法的操作要点。

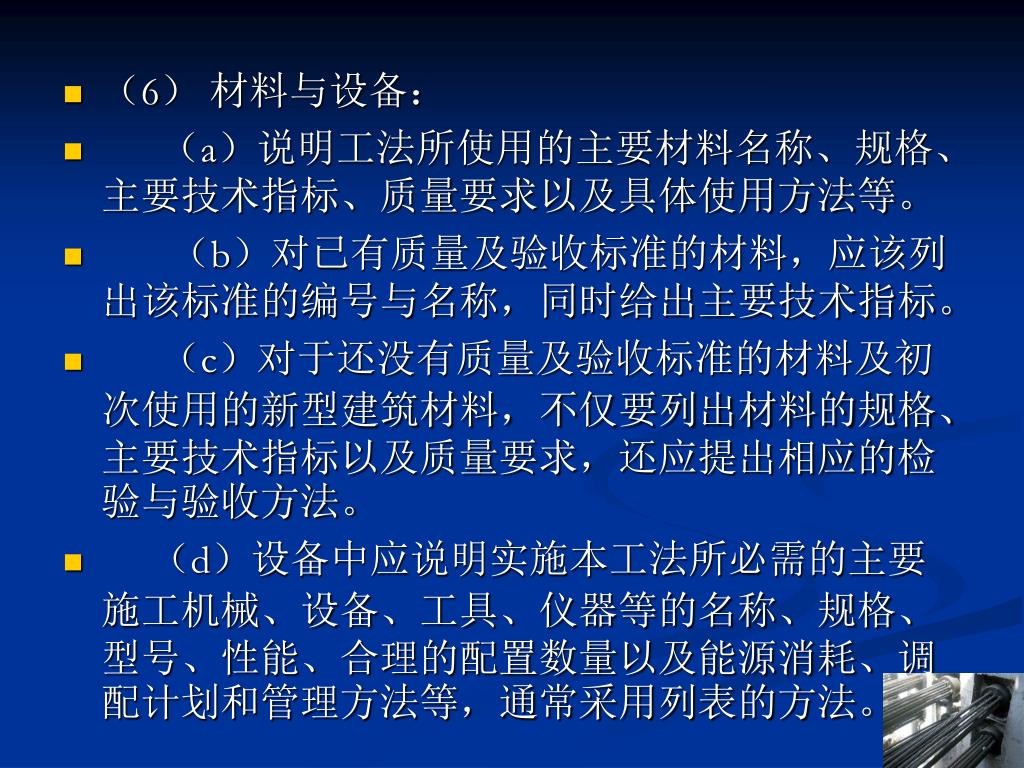

23. （6） 材料与设备： • （a）说明工法所使用的主要材料名称、规格、主要技术指标、质量要求以及具体使用方法等。 • （b）对已有质量及验收标准的材料，应该列出该标准的编号与名称，同时给出主要技术指标。 • （c）对于还没有质量及验收标准的材料及初次使用的新型建筑材料，不仅要列出材料的规格、主要技术指标以及质量要求，还应提出相应的检验与验收方法。 • （d）设备中应说明实施本工法所必需的主要施工机械、设备、工具、仪器等的名称、规格、型号、性能、合理的配置数量以及能源消耗、调配计划和管理方法等，通常采用列表的方法。

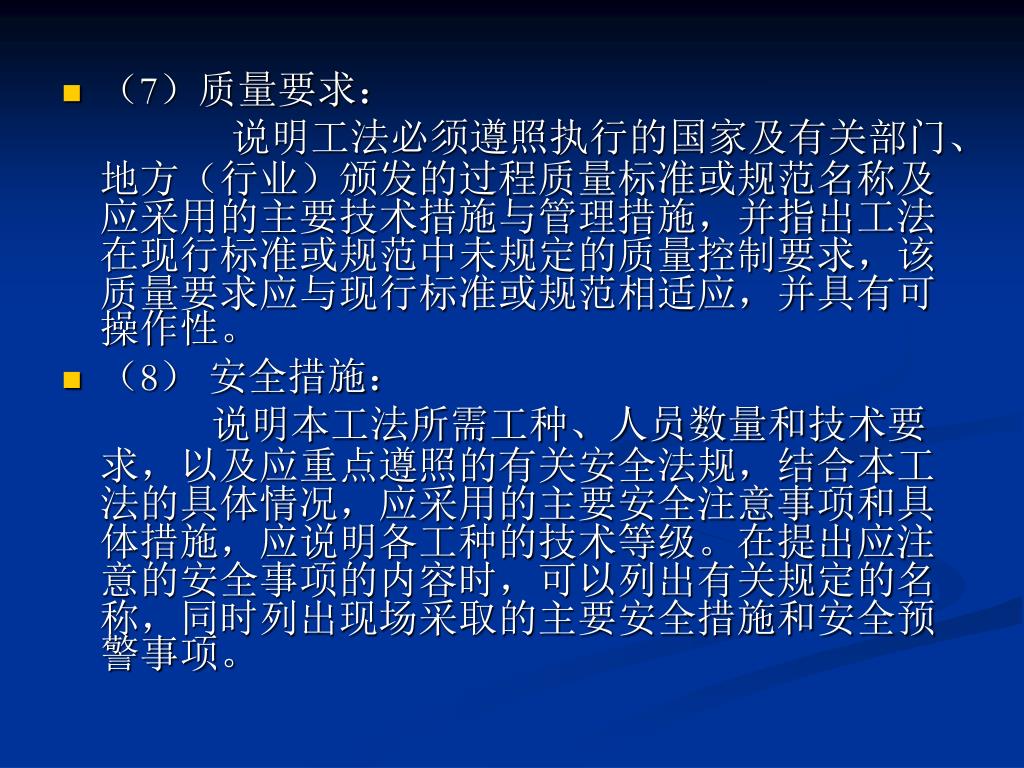

24. （7）质量要求： 说明工法必须遵照执行的国家及有关部门、地方（行业）颁发的过程质量标准或规范名称及应采用的主要技术措施与管理措施，并指出工法在现行标准或规范中未规定的质量控制要求，该质量要求应与现行标准或规范相适应，并具有可操作性。 • （8） 安全措施： 说明本工法所需工种、人员数量和技术要求，以及应重点遵照的有关安全法规，结合本工法的具体情况，应采用的主要安全注意事项和具体措施，应说明各工种的技术等级。在提出应注意的安全事项的内容时，可以列出有关规定的名称，同时列出现场采取的主要安全措施和安全预警事项。

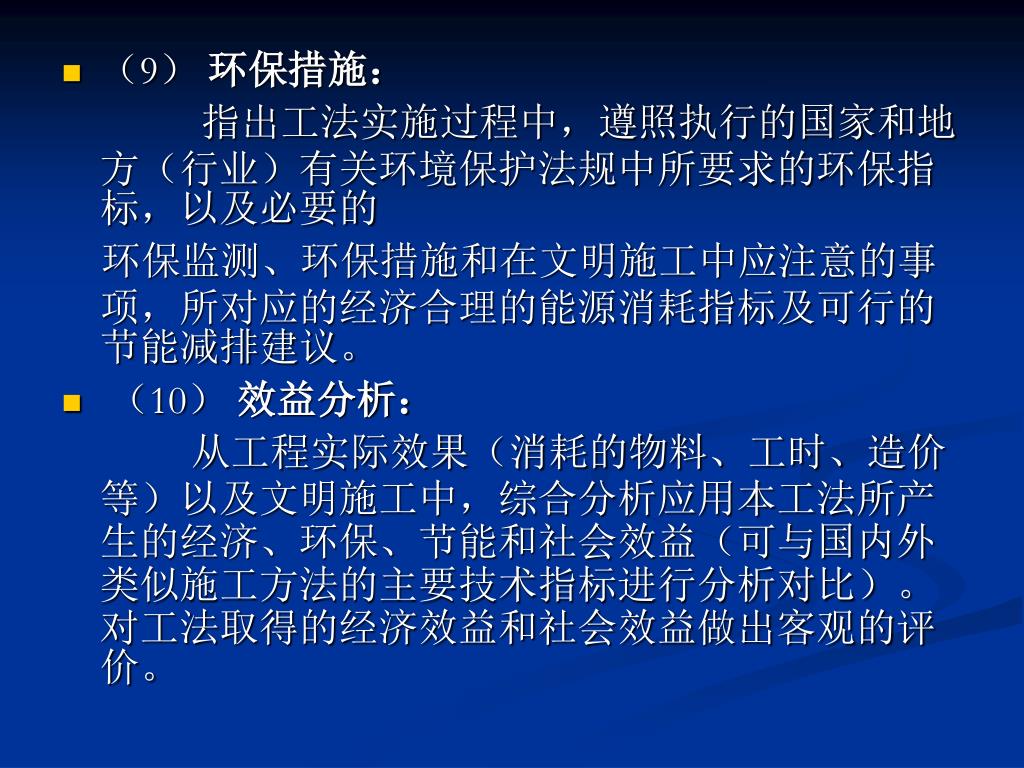

25. （9） 环保措施： 指出工法实施过程中，遵照执行的国家和地方（行业）有关环境保护法规中所要求的环保指标，以及必要的 环保监测、环保措施和在文明施工中应注意的事项，所对应的经济合理的能源消耗指标及可行的节能减排建议。 • （10） 效益分析： 从工程实际效果（消耗的物料、工时、造价等）以及文明施工中，综合分析应用本工法所产生的经济、环保、节能和社会效益（可与国内外类似施工方法的主要技术指标进行分析对比）。对工法取得的经济效益和社会效益做出客观的评价。

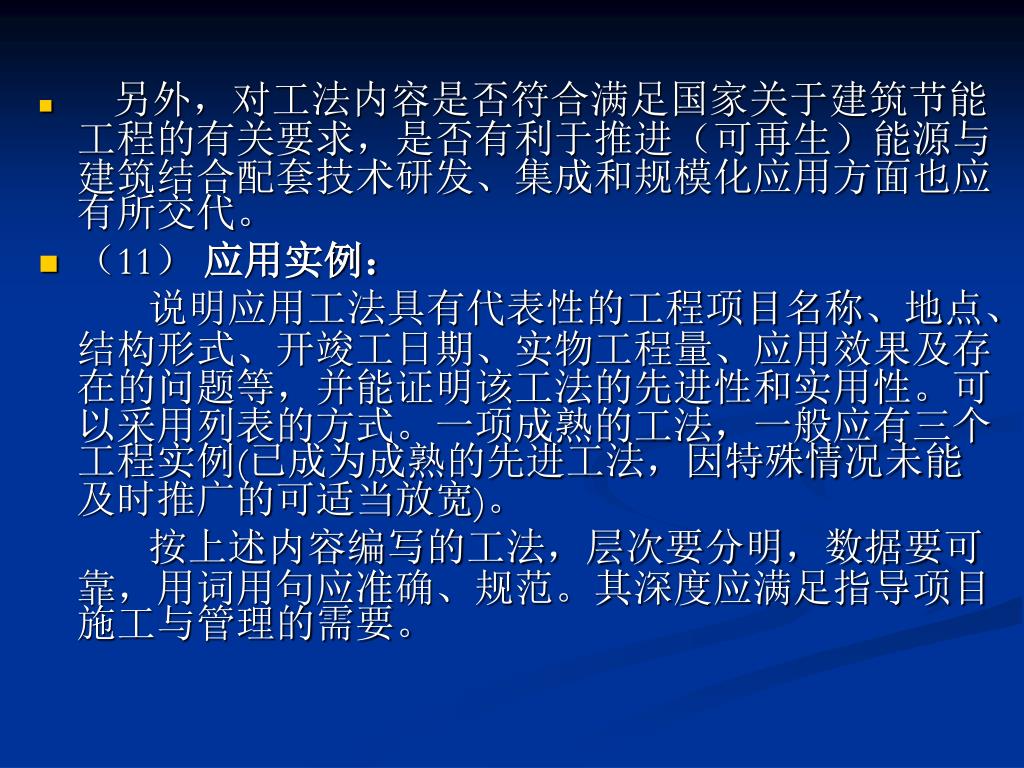

26. 另外，对工法内容是否符合满足国家关于建筑节能工程的有关要求，是否有利于推进（可再生）能源与建筑结合配套技术研发、集成和规模化应用方面也应有所交代。另外，对工法内容是否符合满足国家关于建筑节能工程的有关要求，是否有利于推进（可再生）能源与建筑结合配套技术研发、集成和规模化应用方面也应有所交代。 • （11） 应用实例： 说明应用工法具有代表性的工程项目名称、地点、结构形式、开竣工日期、实物工程量、应用效果及存在的问题等，并能证明该工法的先进性和实用性。可以采用列表的方式。一项成熟的工法，一般应有三个工程实例(已成为成熟的先进工法，因特殊情况未能及时推广的可适当放宽)。 按上述内容编写的工法，层次要分明，数据要可靠，用词用句应准确、规范。其深度应满足指导项目施工与管理的需要。

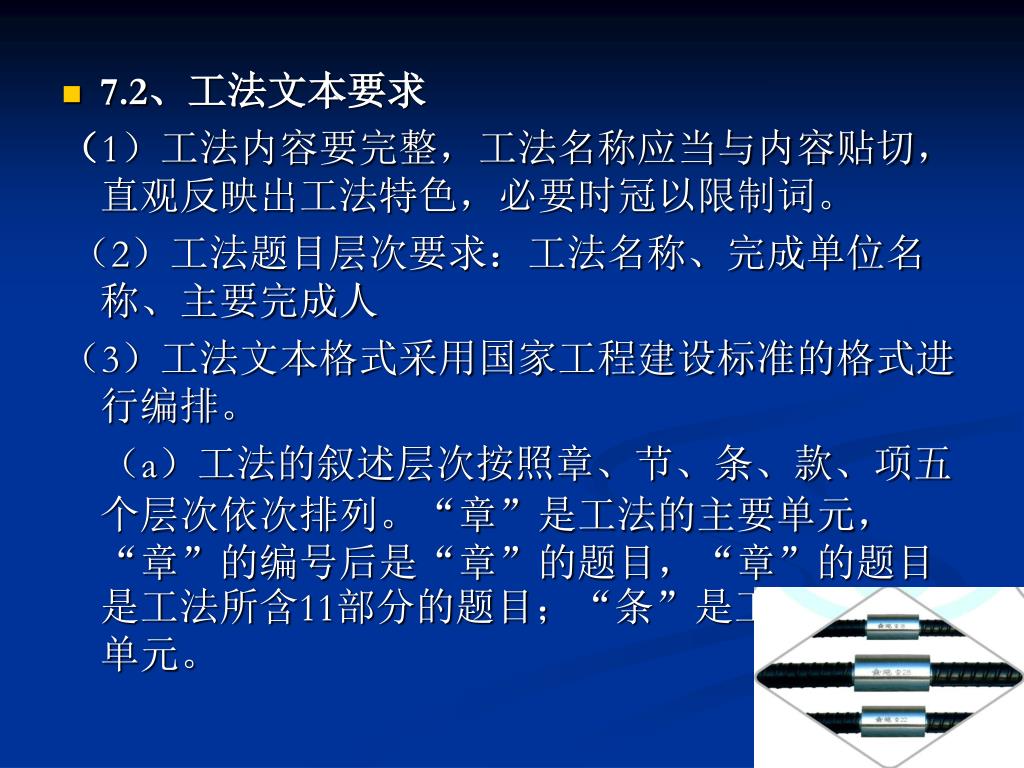

27. 7.2、工法文本要求 （1）工法内容要完整，工法名称应当与内容贴切，直观反映出工法特色，必要时冠以限制词。 （2）工法题目层次要求：工法名称、完成单位名称、主要完成人 （3）工法文本格式采用国家工程建设标准的格式进行编排。 （a）工法的叙述层次按照章、节、条、款、项五个层次依次排列。“章”是工法的主要单元，“章”的编号后是“章”的题目，“章”的题目是工法所含11部分的题目；“条”是工法的基本单元。

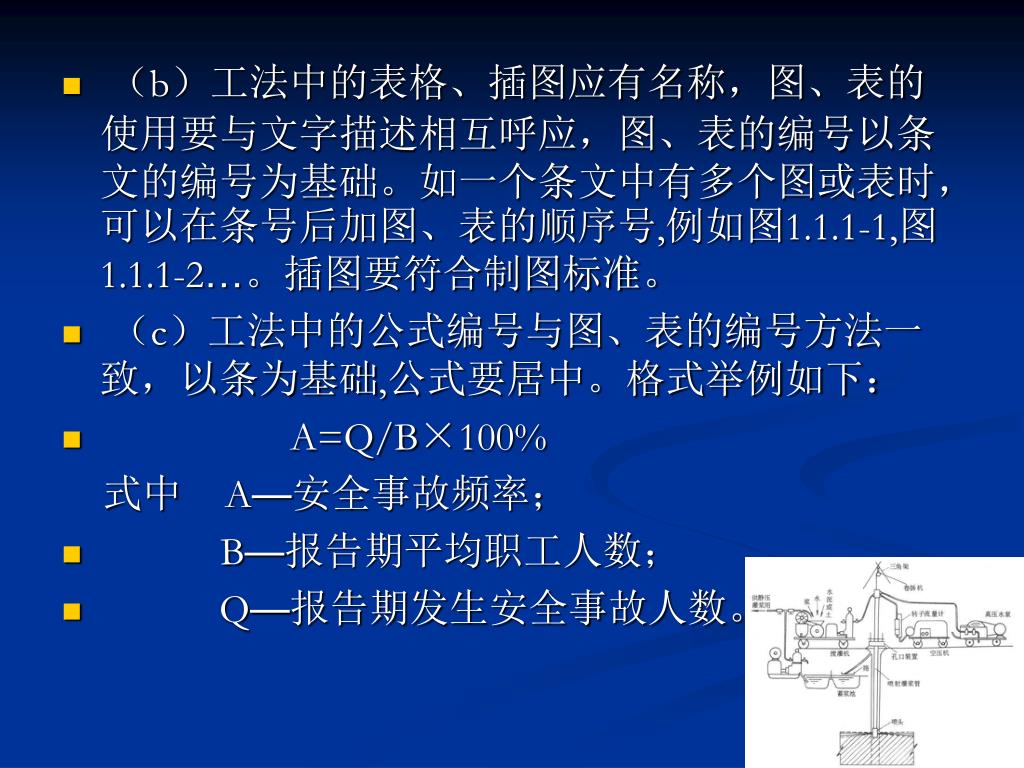

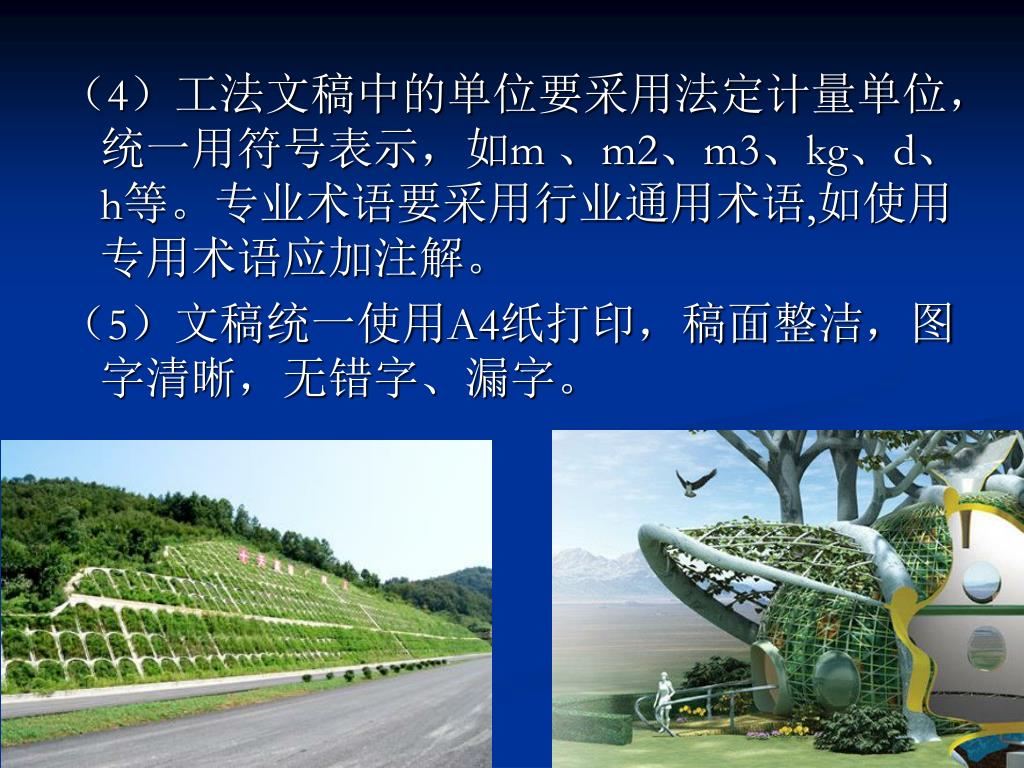

28. （b）工法中的表格、插图应有名称，图、表的使用要与文字描述相互呼应，图、表的编号以条文的编号为基础。如一个条文中有多个图或表时，可以在条号后加图、表的顺序号,例如图1.1.1-1,图1.1.1-2…。插图要符合制图标准。（b）工法中的表格、插图应有名称，图、表的使用要与文字描述相互呼应，图、表的编号以条文的编号为基础。如一个条文中有多个图或表时，可以在条号后加图、表的顺序号,例如图1.1.1-1,图1.1.1-2…。插图要符合制图标准。 • （c）工法中的公式编号与图、表的编号方法一致，以条为基础,公式要居中。格式举例如下： • A=Q/B×100% 式中A—安全事故频率； • B—报告期平均职工人数； • Q—报告期发生安全事故人数。

29. （4）工法文稿中的单位要采用法定计量单位，统一用符号表示，如m 、m2、m3、kg、d、h等。专业术语要采用行业通用术语,如使用专用术语应加注解。 （5）文稿统一使用A4纸打印，稿面整洁，图字清晰，无错字、漏字。

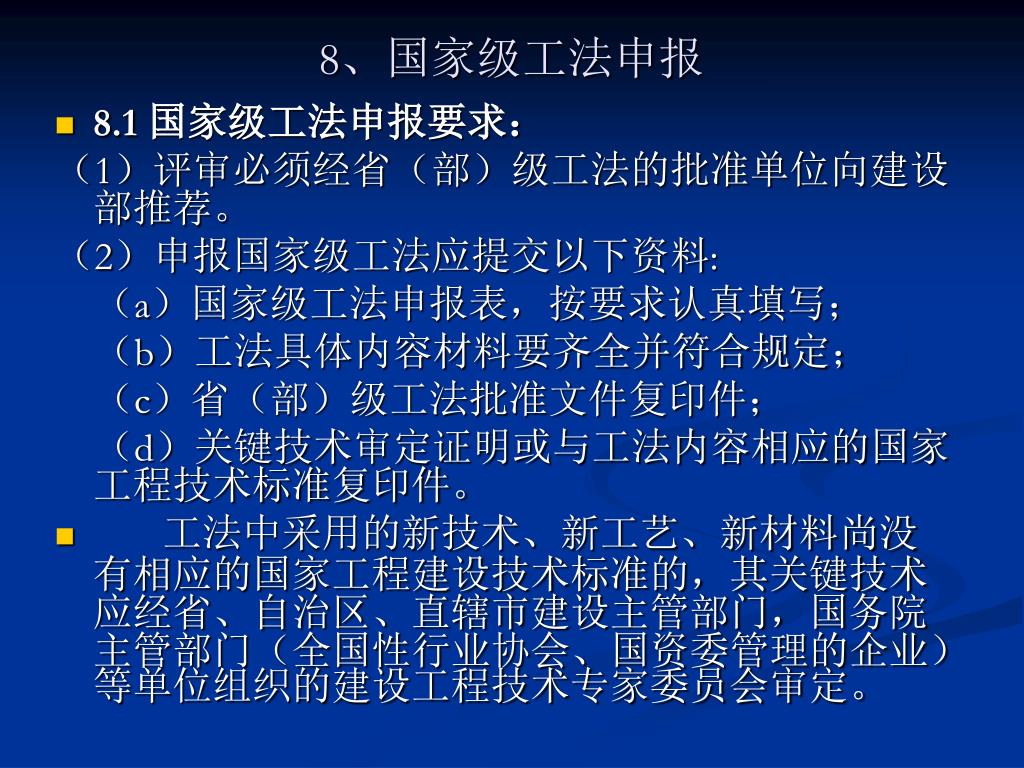

30. 8、国家级工法申报 • 8.1 国家级工法申报要求： （1）评审必须经省（部）级工法的批准单位向建设部推荐。 （2）申报国家级工法应提交以下资料: （a）国家级工法申报表，按要求认真填写； （b）工法具体内容材料要齐全并符合规定； （c）省（部）级工法批准文件复印件； （d）关键技术审定证明或与工法内容相应的国家工程技术标准复印件。 • 工法中采用的新技术、新工艺、新材料尚没有相应的国家工程建设技术标准的，其关键技术应经省、自治区、直辖市建设主管部门，国务院主管部门（全国性行业协会、国资委管理的企业）等单位组织的建设工程技术专家委员会审定。

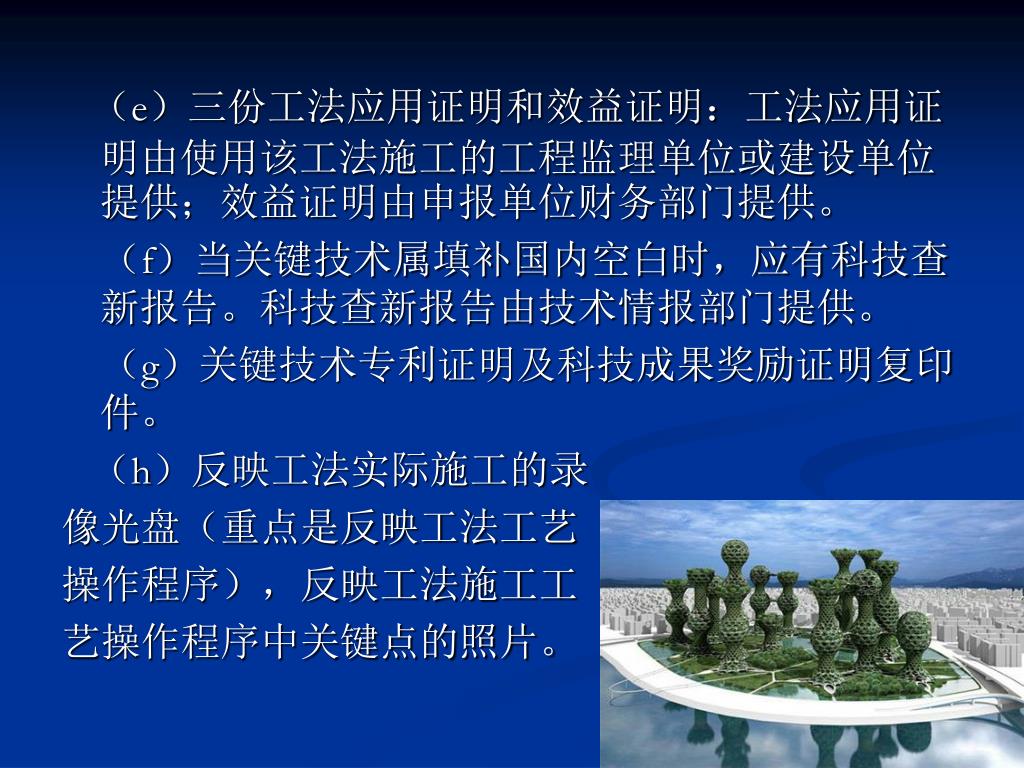

31. （e）三份工法应用证明和效益证明：工法应用证明由使用该工法施工的工程监理单位或建设单位提供；效益证明由申报单位财务部门提供。（e）三份工法应用证明和效益证明：工法应用证明由使用该工法施工的工程监理单位或建设单位提供；效益证明由申报单位财务部门提供。 （f）当关键技术属填补国内空白时，应有科技查新报告。科技查新报告由技术情报部门提供。 （g）关键技术专利证明及科技成果奖励证明复印件。 （h）反映工法实际施工的录 像光盘（重点是反映工法工艺 操作程序），反映工法施工工 艺操作程序中关键点的照片。

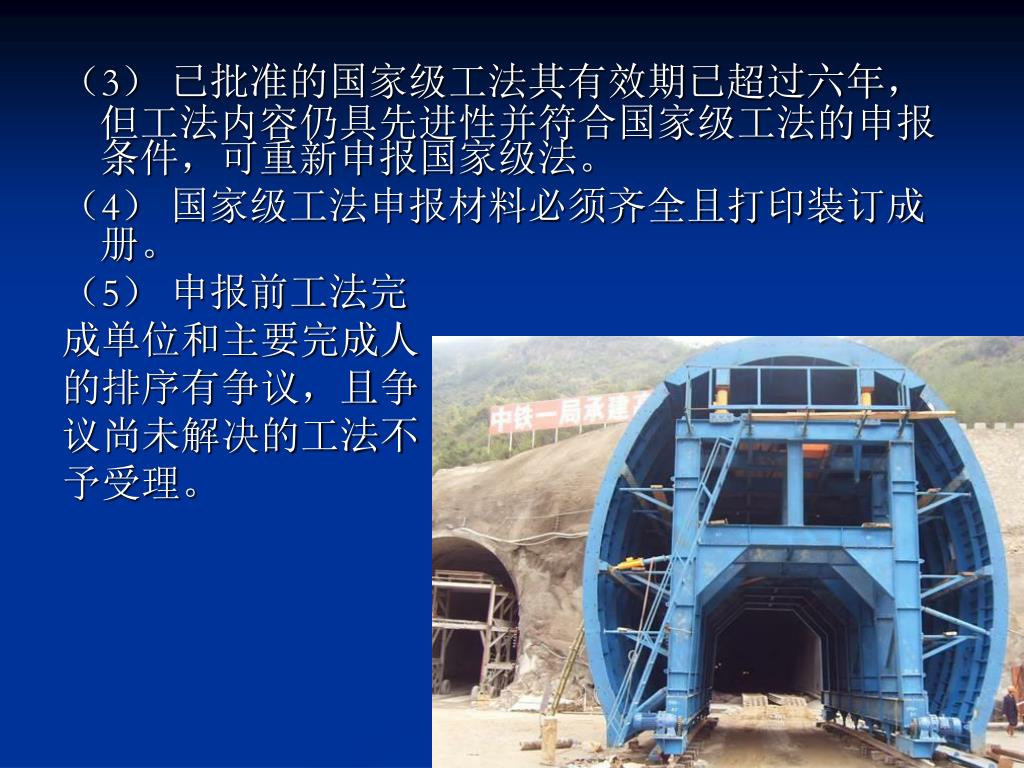

32. （3） 已批准的国家级工法其有效期已超过六年，但工法内容仍具先进性并符合国家级工法的申报条件，可重新申报国家级法。 （4） 国家级工法申报材料必须齐全且打印装订成册。 （5） 申报前工法完 成单位和主要完成人 的排序有争议，且争 议尚未解决的工法不 予受理。

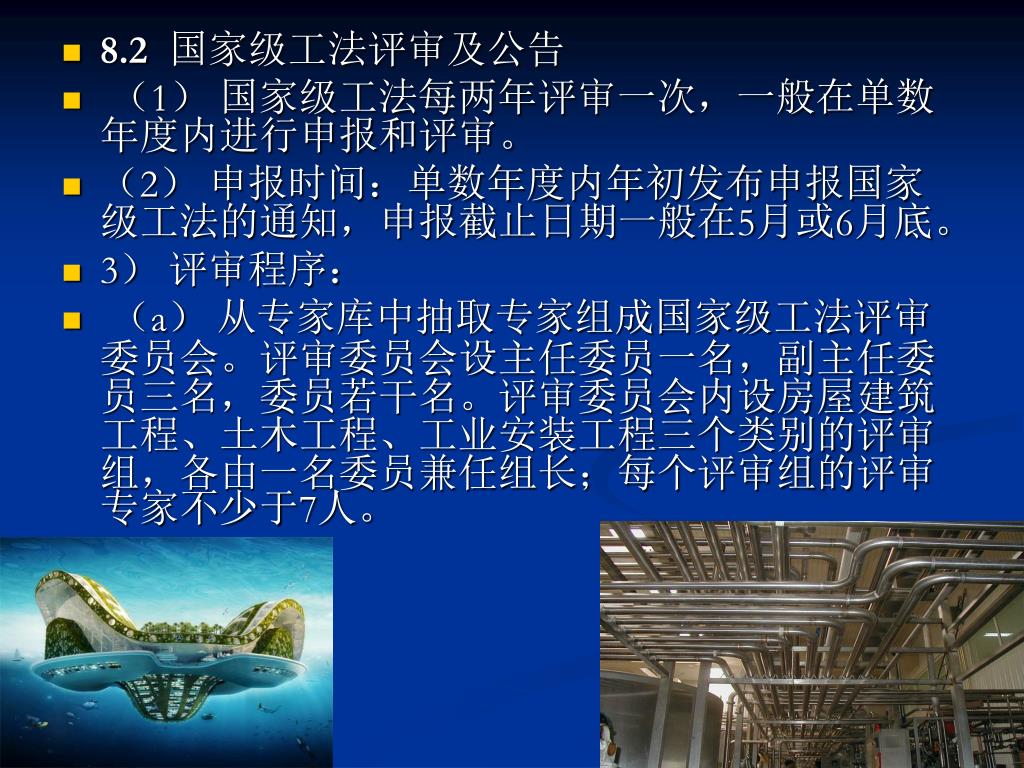

33. 8.2国家级工法评审及公告 • （1） 国家级工法每两年评审一次，一般在单数年度内进行申报和评审。 • （2） 申报时间：单数年度内年初发布申报国家级工法的通知，申报截止日期一般在5月或6月底。 • 3） 评审程序： • （a） 从专家库中抽取专家组成国家级工法评审委员会。评审委员会设主任委员一名，副主任委员三名，委员若干名。评审委员会内设房屋建筑工程、土木工程、工业安装工程三个类别的评审组，各由一名委员兼任组长；每个评审组的评审专家不少于7人。

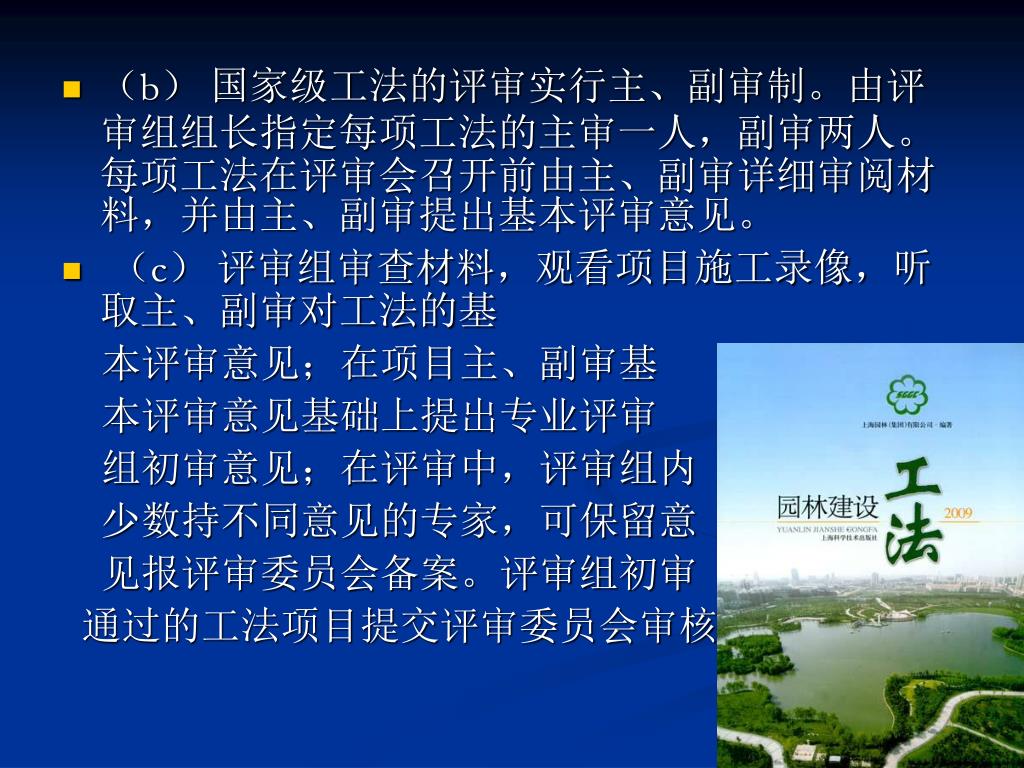

34. （b） 国家级工法的评审实行主、副审制。由评审组组长指定每项工法的主审一人，副审两人。每项工法在评审会召开前由主、副审详细审阅材料，并由主、副审提出基本评审意见。 　　 • （c） 评审组审查材料，观看项目施工录像，听取主、副审对工法的基 本评审意见；在项目主、副审基 本评审意见基础上提出专业评审 组初审意见；在评审中，评审组内 少数持不同意见的专家，可保留意 见报评审委员会备案。评审组初审 通过的工法项目提交评审委员会审核。

35. （d） 评审委员会全体成员听取评审组初审意见，进行问题答辩。采取无记名投票，有效票数的三分之二（含）以上同意通过，形成评审委员会审核意见。 　　 • （e） 评审委员会提出审核意见，经评审委员会主任委员签字后，报主管部门。

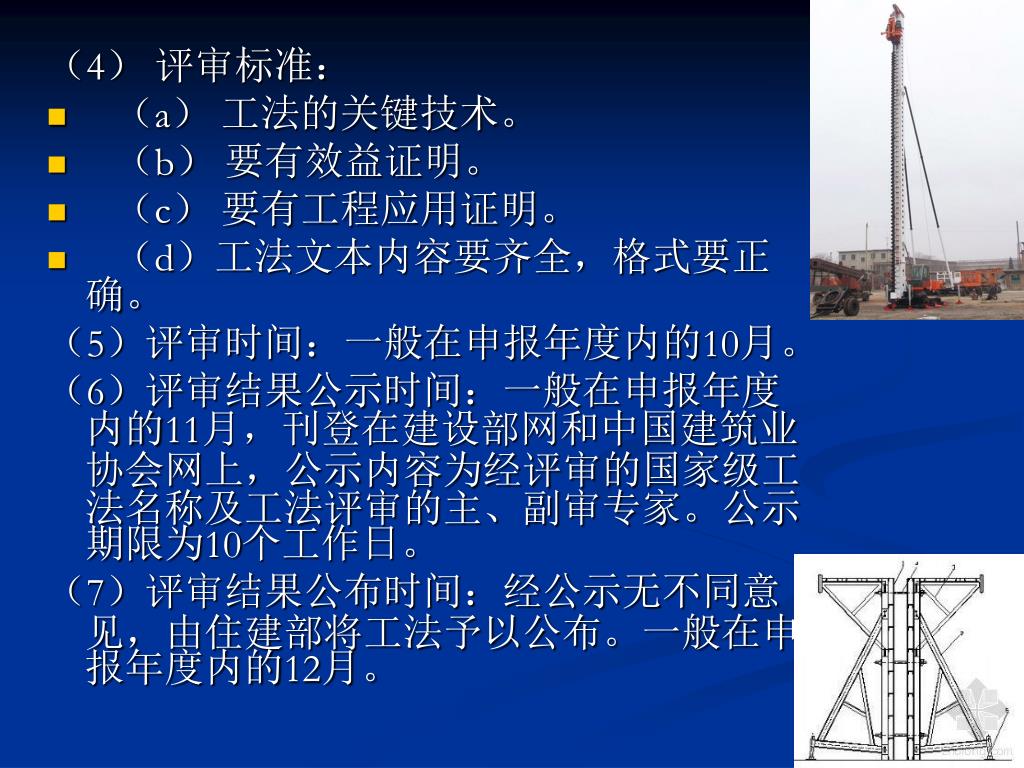

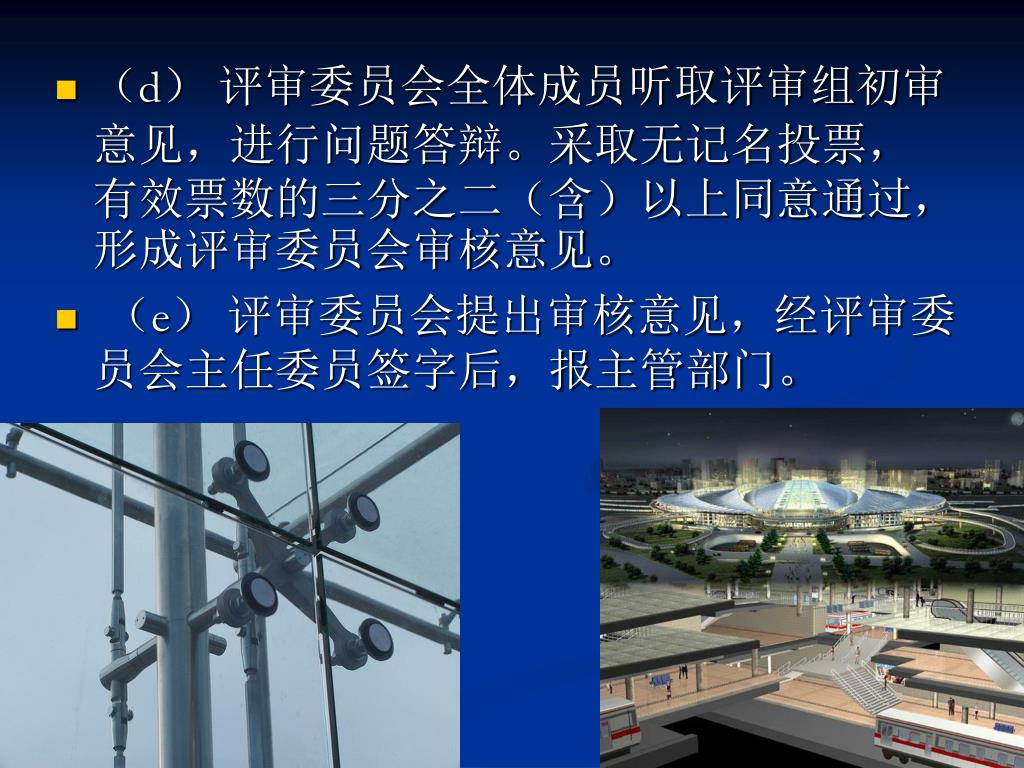

36. （4） 评审标准： • （a） 工法的关键技术。 • （b） 要有效益证明。 • （c） 要有工程应用证明。 • （d）工法文本内容要齐全，格式要正确。 （5）评审时间：一般在申报年度内的10月。 （6）评审结果公示时间：一般在申报年度内的11月，刊登在建设部网和中国建筑业协会网上，公示内容为经评审的国家级工法名称及工法评审的主、副审专家。公示期限为10个工作日。 （7）评审结果公布时间：经公示无不同意见，由住建部将工法予以公布。一般在申报年度内的12月。

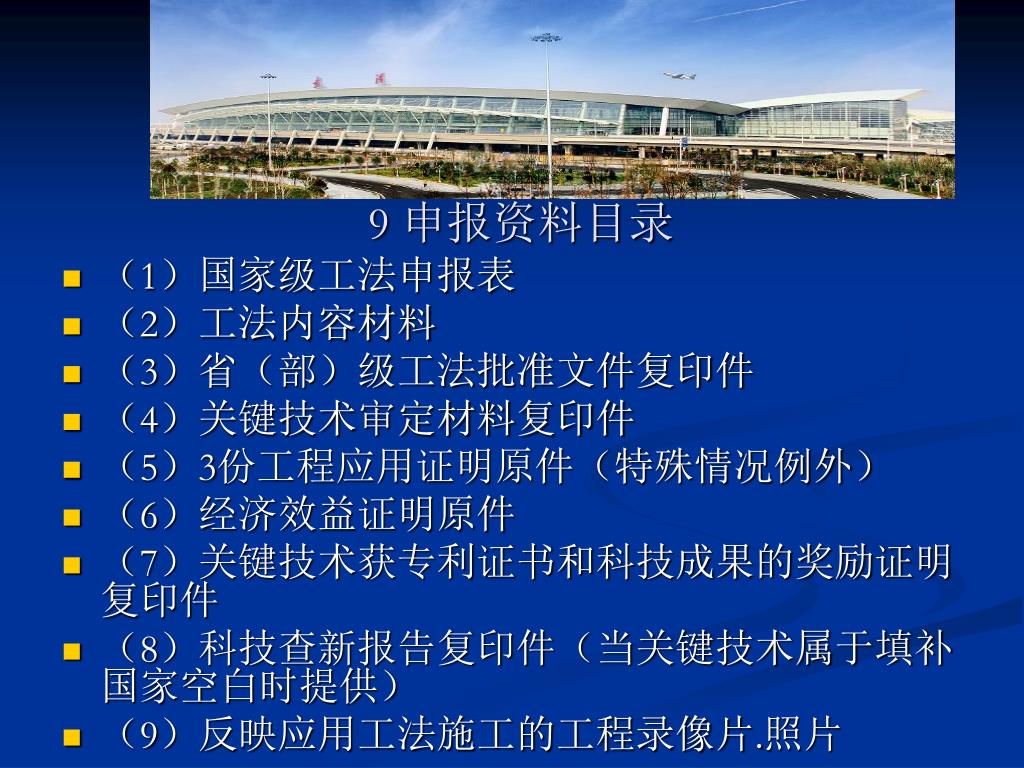

37. 9 申报资料目录 • （1）国家级工法申报表 • （2）工法内容材料 • （3）省（部）级工法批准文件复印件 • （4）关键技术审定材料复印件 • （5）3份工程应用证明原件（特殊情况例外） • （6）经济效益证明原件 • （7）关键技术获专利证书和科技成果的奖励证明复印件 • （8）科技查新报告复印件（当关键技术属于填补国家空白时提供） • （9）反映应用工法施工的工程录像片.照片

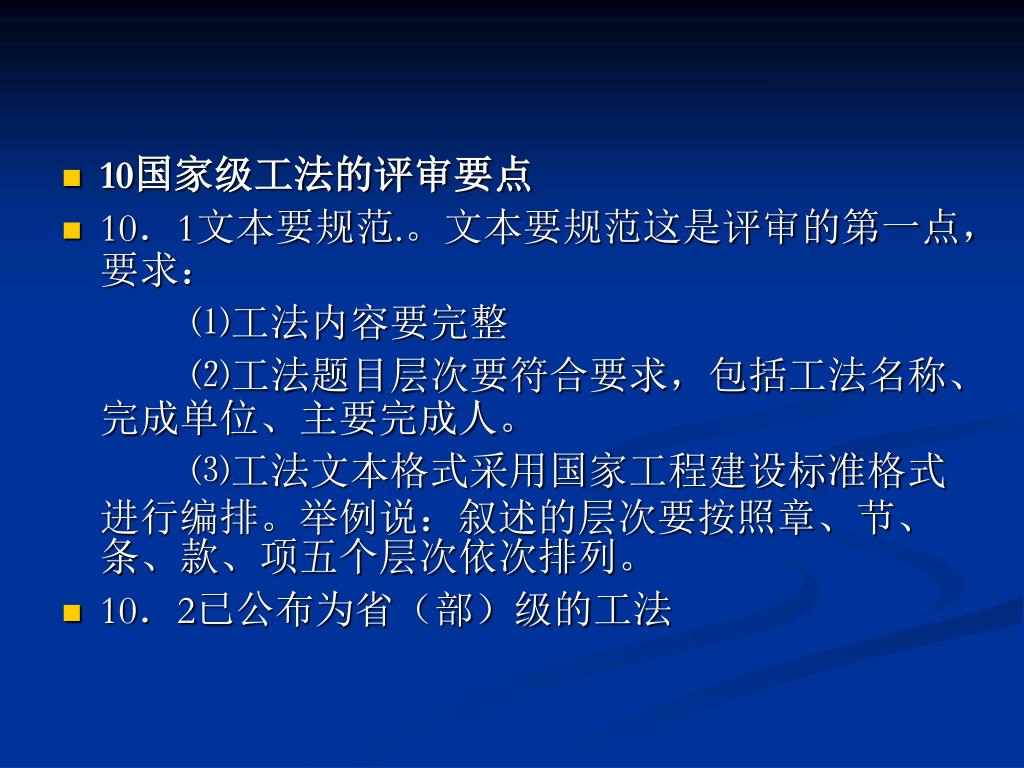

38. 10国家级工法的评审要点 • 10．1文本要规范.。文本要规范这是评审的第一点，要求： ⑴工法内容要完整 ⑵工法题目层次要符合要求，包括工法名称、完成单位、主要完成人。 ⑶工法文本格式采用国家工程建设标准格式进行编排。举例说：叙述的层次要按照章、节、条、款、项五个层次依次排列。 • 10．2已公布为省（部）级的工法

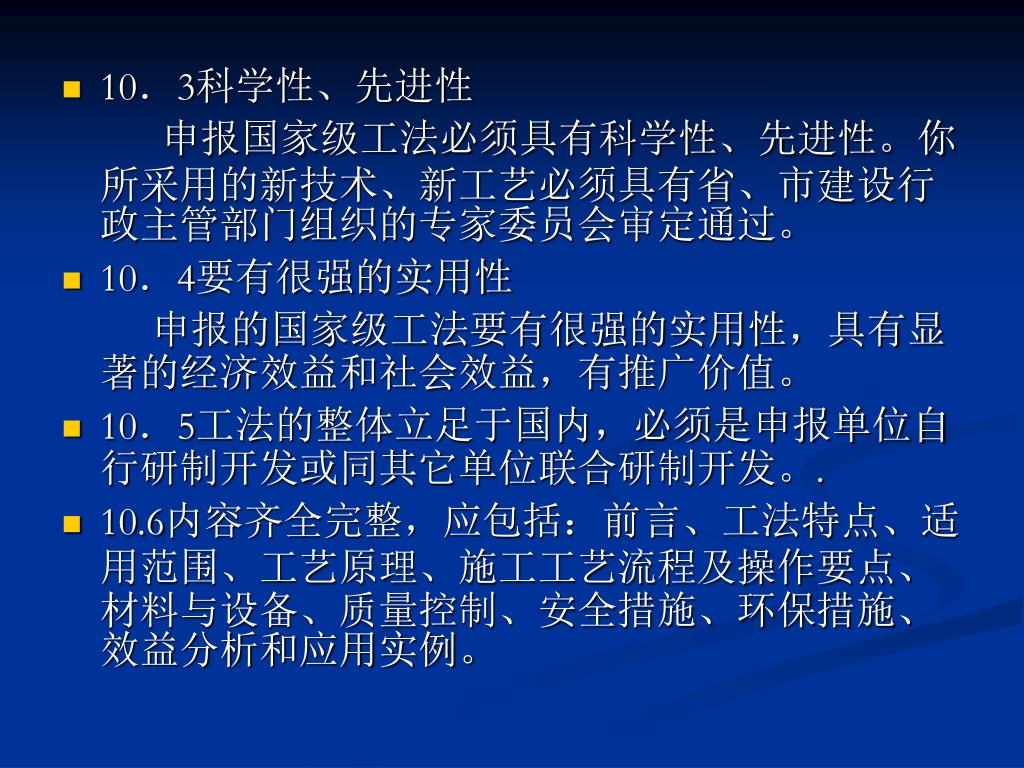

39. 10．3科学性、先进性 申报国家级工法必须具有科学性、先进性。你所采用的新技术、新工艺必须具有省、市建设行政主管部门组织的专家委员会审定通过。 • 10．4要有很强的实用性 申报的国家级工法要有很强的实用性，具有显著的经济效益和社会效益，有推广价值。 • 10．5工法的整体立足于国内，必须是申报单位自行研制开发或同其它单位联合研制开发。. • 10.6内容齐全完整，应包括：前言、工法特点、适用范围、工艺原理、施工工艺流程及操作要点、材料与设备、质量控制、安全措施、环保措施、效益分析和应用实例。

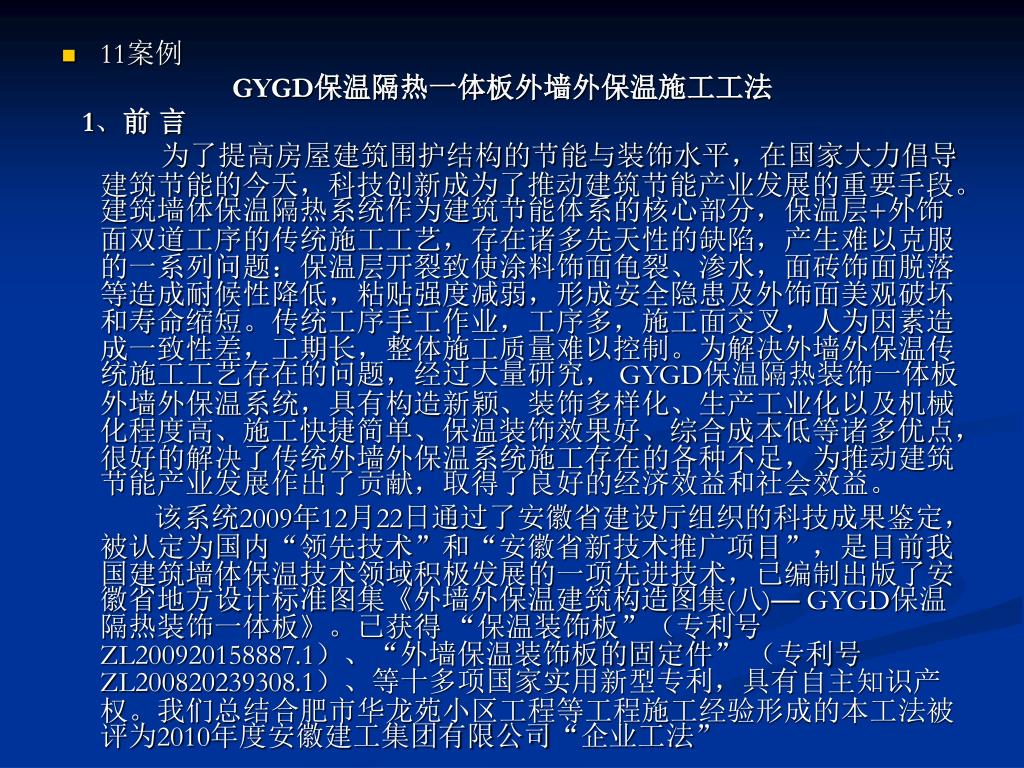

40. 11案例 GYGD保温隔热一体板外墙外保温施工工法 1、前 言 为了提高房屋建筑围护结构的节能与装饰水平，在国家大力倡导建筑节能的今天，科技创新成为了推动建筑节能产业发展的重要手段。建筑墙体保温隔热系统作为建筑节能体系的核心部分，保温层+外饰面双道工序的传统施工工艺，存在诸多先天性的缺陷，产生难以克服的一系列问题：保温层开裂致使涂料饰面龟裂、渗水，面砖饰面脱落等造成耐候性降低，粘贴强度减弱，形成安全隐患及外饰面美观破坏和寿命缩短。传统工序手工作业，工序多，施工面交叉，人为因素造成一致性差，工期长，整体施工质量难以控制。为解决外墙外保温传统施工工艺存在的问题，经过大量研究， GYGD保温隔热装饰一体板外墙外保温系统，具有构造新颖、装饰多样化、生产工业化以及机械化程度高、施工快捷简单、保温装饰效果好、综合成本低等诸多优点，很好的解决了传统外墙外保温系统施工存在的各种不足，为推动建筑节能产业发展作出了贡献，取得了良好的经济效益和社会效益。 该系统2009年12月22日通过了安徽省建设厅组织的科技成果鉴定，被认定为国内“领先技术”和“安徽省新技术推广项目”，是目前我国建筑墙体保温技术领域积极发展的一项先进技术，已编制出版了安徽省地方设计标准图集《外墙外保温建筑构造图集(八)— GYGD保温隔热装饰一体板》。已获得 “保温装饰板”（专利号ZL200920158887.1）、“外墙保温装饰板的固定件” （专利号ZL200820239308.1）、等十多项国家实用新型专利，具有自主知识产权。我们总结合肥市华龙苑小区工程等工程施工经验形成的本工法被评为2010年度安徽建工集团有限公司“企业工法”

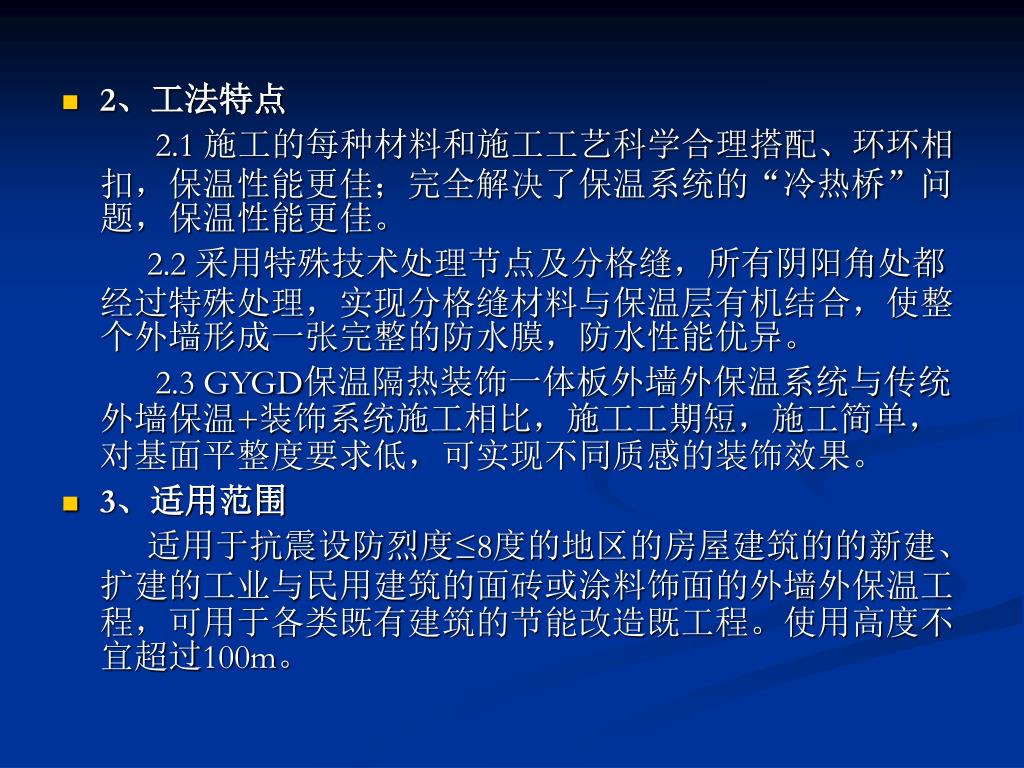

41. 2、工法特点 2.1 施工的每种材料和施工工艺科学合理搭配、环环相扣，保温性能更佳；完全解决了保温系统的“冷热桥”问题，保温性能更佳。 2.2 采用特殊技术处理节点及分格缝，所有阴阳角处都经过特殊处理，实现分格缝材料与保温层有机结合，使整个外墙形成一张完整的防水膜，防水性能优异。 2.3 GYGD保温隔热装饰一体板外墙外保温系统与传统外墙保温+装饰系统施工相比，施工工期短，施工简单，对基面平整度要求低，可实现不同质感的装饰效果。 • 3、适用范围 适用于抗震设防烈度≤8度的地区的房屋建筑的的新建、扩建的工业与民用建筑的面砖或涂料饰面的外墙外保温工程，可用于各类既有建筑的节能改造既工程。使用高度不宜超过100m。

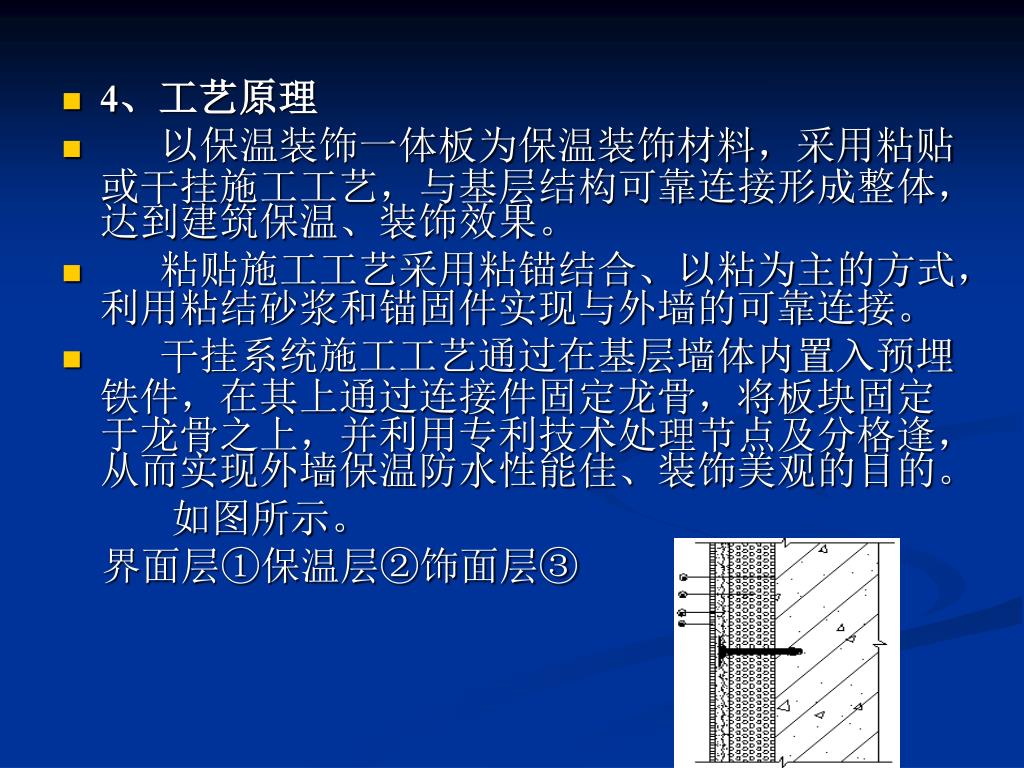

42. 4、工艺原理 • 以保温装饰一体板为保温装饰材料，采用粘贴或干挂施工工艺，与基层结构可靠连接形成整体，达到建筑保温、装饰效果。 • 粘贴施工工艺采用粘锚结合、以粘为主的方式，利用粘结砂浆和锚固件实现与外墙的可靠连接。 • 干挂系统施工工艺通过在基层墙体内置入预埋铁件，在其上通过连接件固定龙骨，将板块固定于龙骨之上，并利用专利技术处理节点及分格逢，从而实现外墙保温防水性能佳、装饰美观的目的。 如图所示。 界面层①保温层②饰面层③

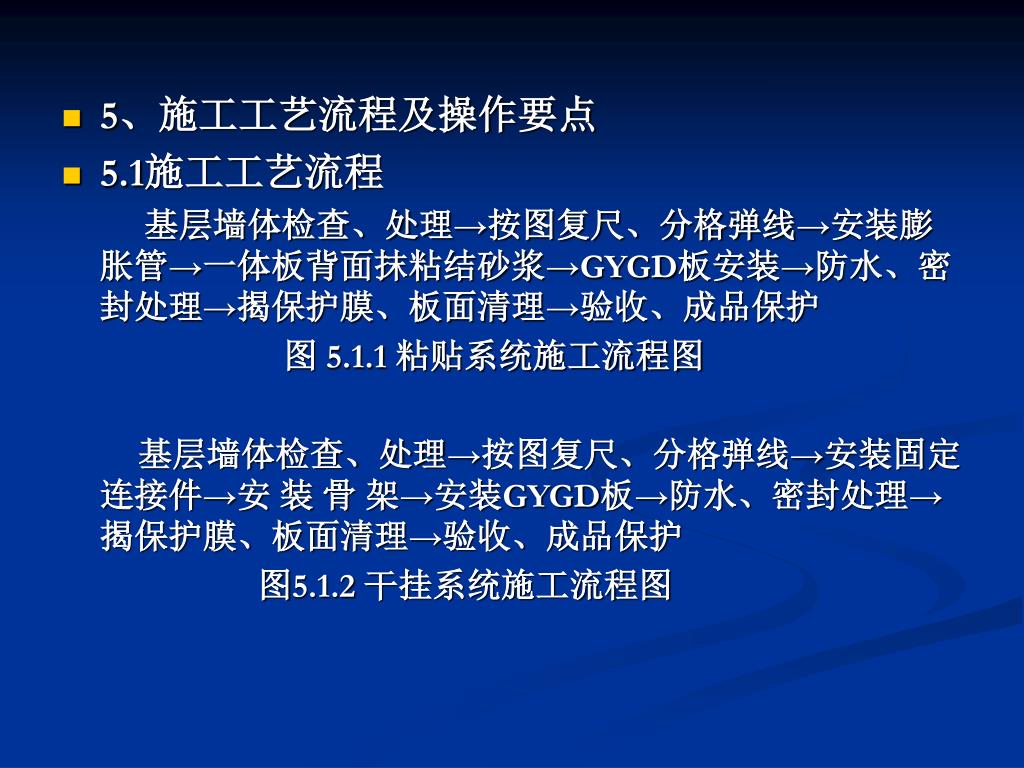

43. 5、施工工艺流程及操作要点 • 5.1施工工艺流程 基层墙体检查、处理→按图复尺、分格弹线→安装膨胀管→一体板背面抹粘结砂浆→GYGD板安装→防水、密封处理→揭保护膜、板面清理→验收、成品保护 图 5.1.1 粘贴系统施工流程图 基层墙体检查、处理→按图复尺、分格弹线→安装固定连接件→安 装 骨 架→安装GYGD板→防水、密封处理→揭保护膜、板面清理→验收、成品保护 图5.1.2 干挂系统施工流程图

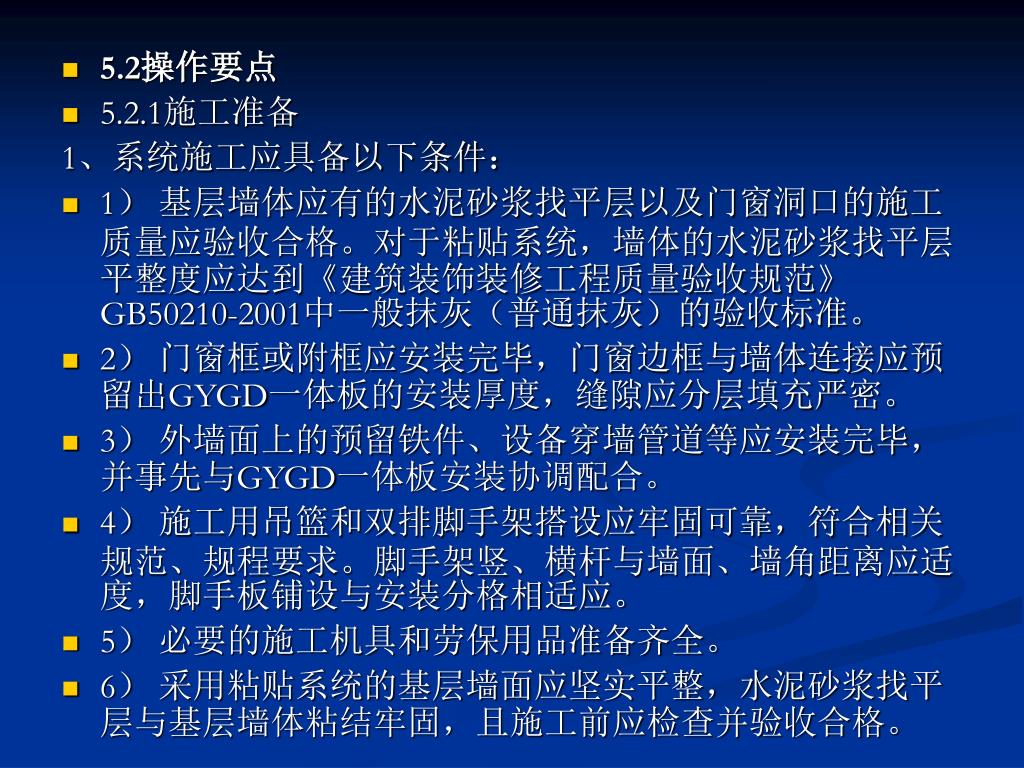

44. 5.2操作要点 • 5.2.1施工准备 1、系统施工应具备以下条件： • 1） 基层墙体应有的水泥砂浆找平层以及门窗洞口的施工质量应验收合格。对于粘贴系统，墙体的水泥砂浆找平层平整度应达到《建筑装饰装修工程质量验收规范》GB50210-2001中一般抹灰（普通抹灰）的验收标准。 • 2） 门窗框或附框应安装完毕，门窗边框与墙体连接应预留出GYGD一体板的安装厚度，缝隙应分层填充严密。 • 3） 外墙面上的预留铁件、设备穿墙管道等应安装完毕，并事先与GYGD一体板安装协调配合。 • 4） 施工用吊篮和双排脚手架搭设应牢固可靠，符合相关规范、规程要求。脚手架竖、横杆与墙面、墙角距离应适度，脚手板铺设与安装分格相适应。 • 5） 必要的施工机具和劳保用品准备齐全。 • 6） 采用粘贴系统的基层墙面应坚实平整，水泥砂浆找平层与基层墙体粘结牢固，且施工前应检查并验收合格。

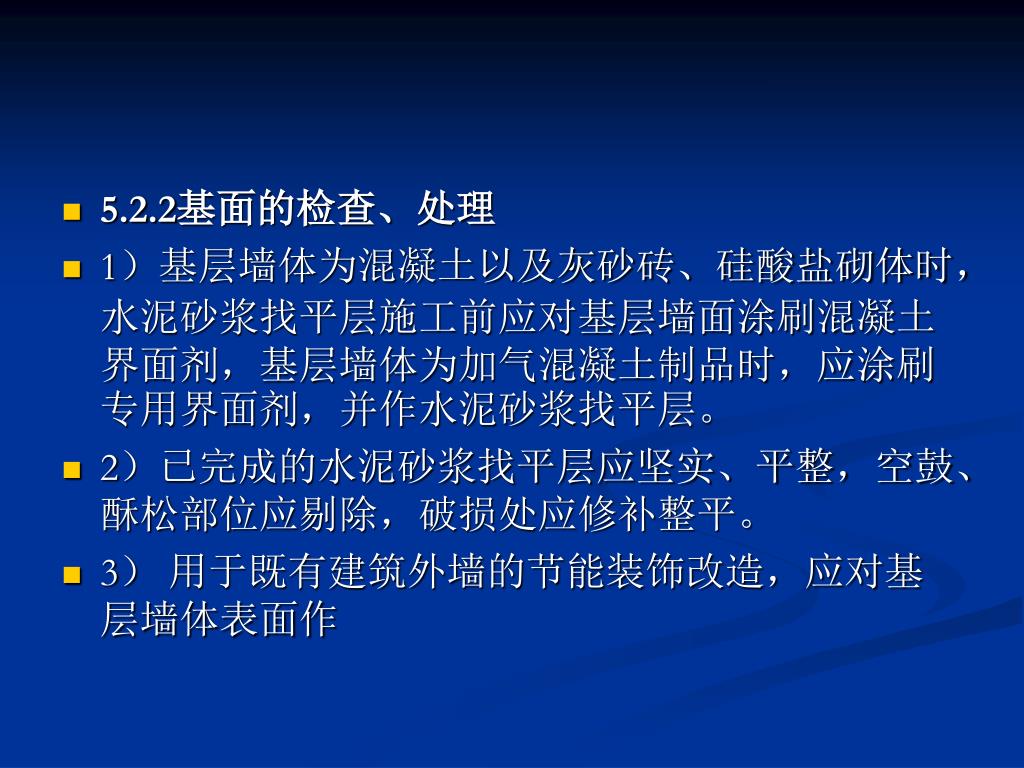

45. 5.2.2基面的检查、处理 • 1）基层墙体为混凝土以及灰砂砖、硅酸盐砌体时，水泥砂浆找平层施工前应对基层墙面涂刷混凝土界面剂，基层墙体为加气混凝土制品时，应涂刷专用界面剂，并作水泥砂浆找平层。 • 2）已完成的水泥砂浆找平层应坚实、平整，空鼓、酥松部位应剔除，破损处应修补整平。 • 3） 用于既有建筑外墙的节能装饰改造，应对基层墙体表面作

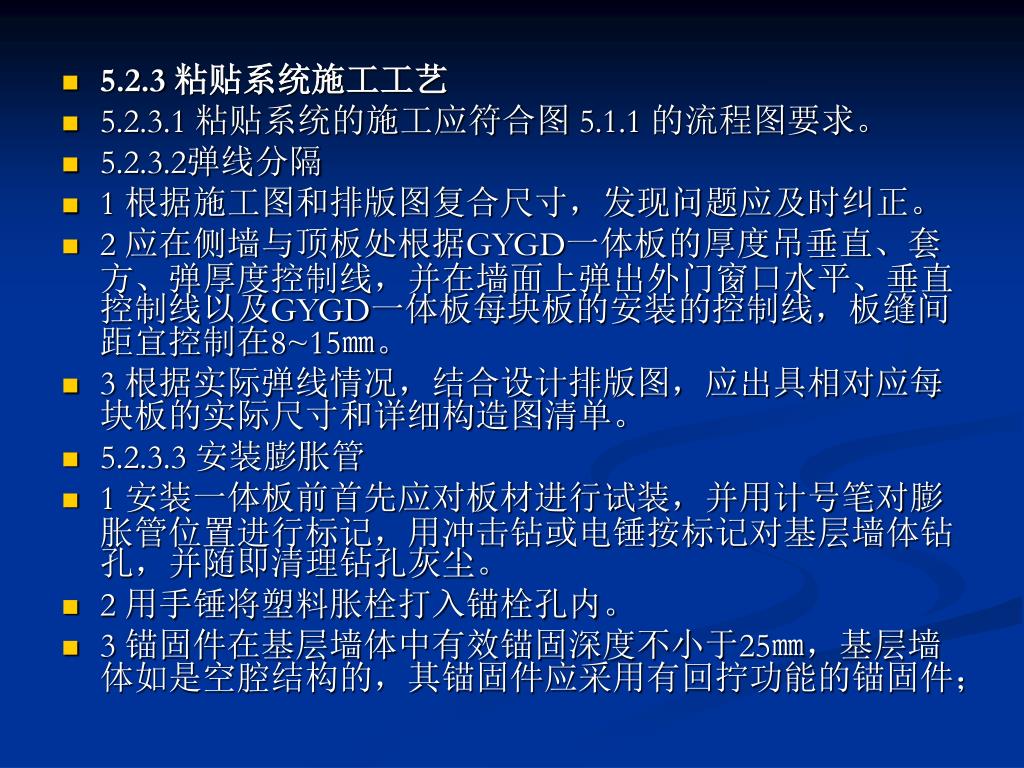

46. 5.2.3 粘贴系统施工工艺 • 5.2.3.1 粘贴系统的施工应符合图 5.1.1 的流程图要求。 • 5.2.3.2弹线分隔 • 1 根据施工图和排版图复合尺寸，发现问题应及时纠正。 • 2 应在侧墙与顶板处根据GYGD一体板的厚度吊垂直、套方、弹厚度控制线，并在墙面上弹出外门窗口水平、垂直控制线以及GYGD一体板每块板的安装的控制线，板缝间距宜控制在8~15㎜。 • 3 根据实际弹线情况，结合设计排版图，应出具相对应每块板的实际尺寸和详细构造图清单。 • 5.2.3.3 安装膨胀管 • 1 安装一体板前首先应对板材进行试装，并用计号笔对膨胀管位置进行标记，用冲击钻或电锤按标记对基层墙体钻孔，并随即清理钻孔灰尘。 • 2 用手锤将塑料胀栓打入锚栓孔内。 • 3 锚固件在基层墙体中有效锚固深度不小于25㎜，基层墙体如是空腔结构的，其锚固件应采用有回拧功能的锚固件；

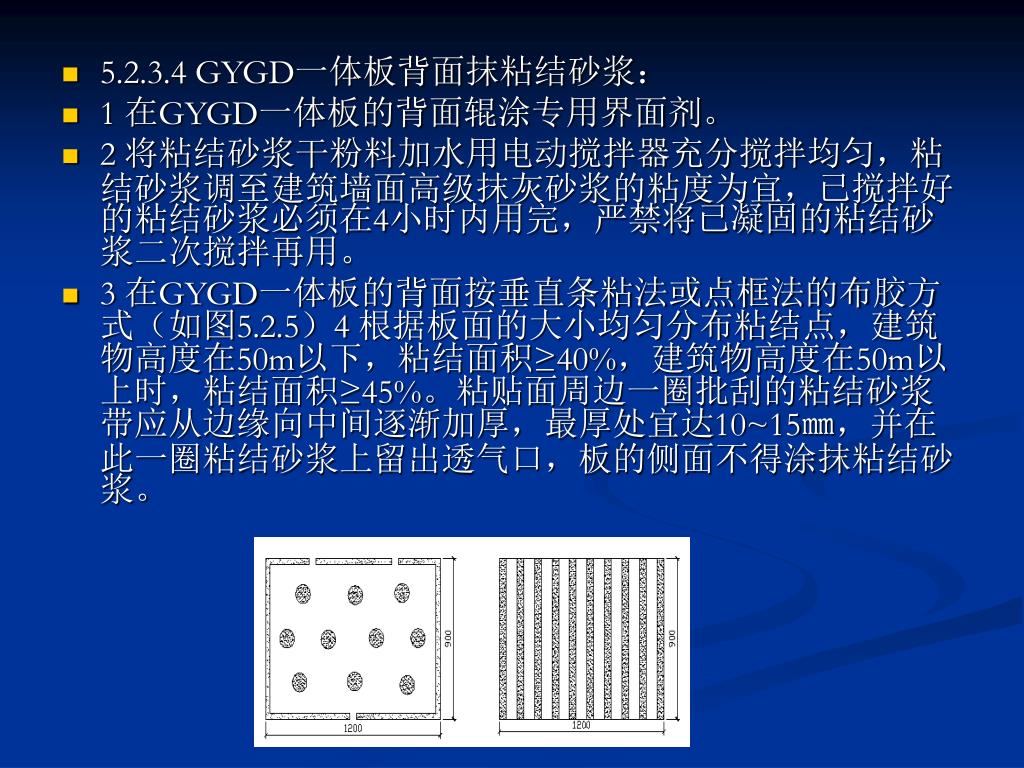

47. 5.2.3.4 GYGD一体板背面抹粘结砂浆： • 1 在GYGD一体板的背面辊涂专用界面剂。 • 2 将粘结砂浆干粉料加水用电动搅拌器充分搅拌均匀，粘结砂浆调至建筑墙面高级抹灰砂浆的粘度为宜，已搅拌好的粘结砂浆必须在4小时内用完，严禁将已凝固的粘结砂浆二次搅拌再用。 • 3 在GYGD一体板的背面按垂直条粘法或点框法的布胶方式（如图5.2.5）4 根据板面的大小均匀分布粘结点，建筑物高度在50m以下，粘结面积≥40%，建筑物高度在50m以上时，粘结面积≥45%。粘贴面周边一圈批刮的粘结砂浆带应从边缘向中间逐渐加厚，最厚处宜达10~15㎜，并在此一圈粘结砂浆上留出透气口，板的侧面不得涂抹粘结砂浆。

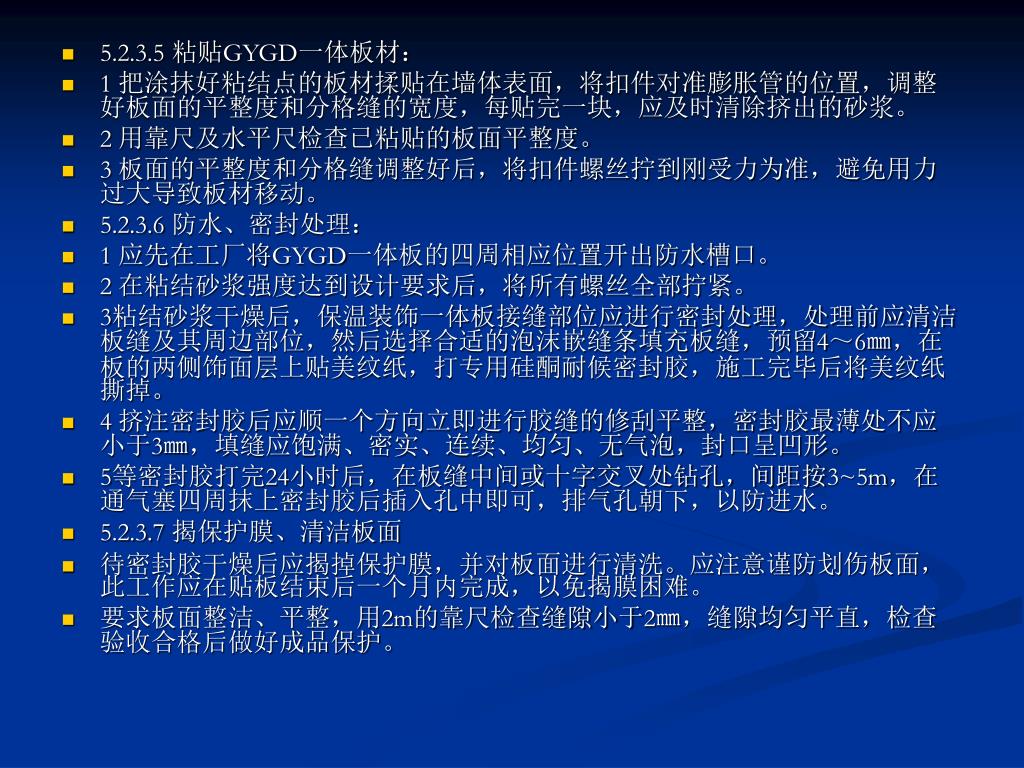

48. 5.2.3.5 粘贴GYGD一体板材： • 1 把涂抹好粘结点的板材揉贴在墙体表面，将扣件对准膨胀管的位置，调整好板面的平整度和分格缝的宽度，每贴完一块，应及时清除挤出的砂浆。 • 2 用靠尺及水平尺检查已粘贴的板面平整度。 • 3 板面的平整度和分格缝调整好后，将扣件螺丝拧到刚受力为准，避免用力过大导致板材移动。 • 5.2.3.6 防水、密封处理： • 1 应先在工厂将GYGD一体板的四周相应位置开出防水槽口。 • 2 在粘结砂浆强度达到设计要求后，将所有螺丝全部拧紧。 • 3粘结砂浆干燥后，保温装饰一体板接缝部位应进行密封处理，处理前应清洁板缝及其周边部位，然后选择合适的泡沫嵌缝条填充板缝，预留4～6㎜，在板的两侧饰面层上贴美纹纸，打专用硅酮耐候密封胶，施工完毕后将美纹纸撕掉。 • 4 挤注密封胶后应顺一个方向立即进行胶缝的修刮平整，密封胶最薄处不应小于3㎜，填缝应饱满、密实、连续、均匀、无气泡，封口呈凹形。 • 5等密封胶打完24小时后，在板缝中间或十字交叉处钻孔，间距按3~5m，在通气塞四周抹上密封胶后插入孔中即可，排气孔朝下，以防进水。 • 5.2.3.7 揭保护膜、清洁板面 • 待密封胶干燥后应揭掉保护膜，并对板面进行清洗。应注意谨防划伤板面，此工作应在贴板结束后一个月内完成，以免揭膜困难。 • 要求板面整洁、平整，用2m的靠尺检查缝隙小于2㎜，缝隙均匀平直，检查验收合格后做好成品保护。

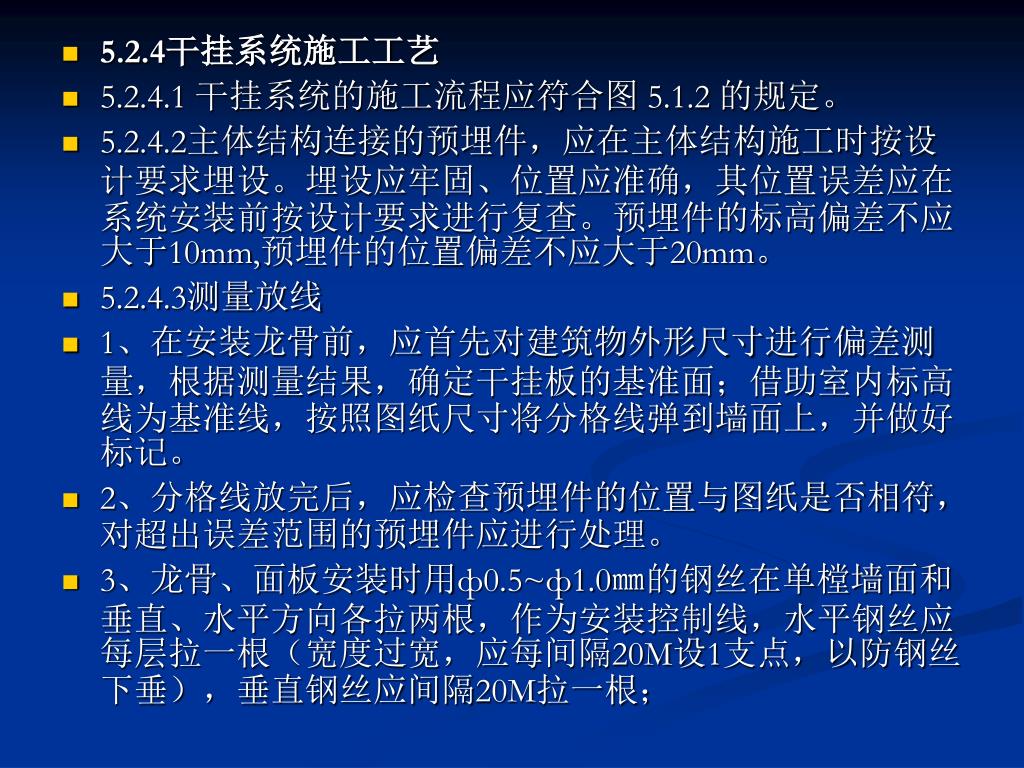

49. 5.2.4干挂系统施工工艺 • 5.2.4.1 干挂系统的施工流程应符合图 5.1.2 的规定。 • 5.2.4.2主体结构连接的预埋件，应在主体结构施工时按设计要求埋设。埋设应牢固、位置应准确，其位置误差应在系统安装前按设计要求进行复查。预埋件的标高偏差不应大于10mm,预埋件的位置偏差不应大于20mm。 • 5.2.4.3测量放线 • 1、在安装龙骨前，应首先对建筑物外形尺寸进行偏差测量，根据测量结果，确定干挂板的基准面；借助室内标高线为基准线，按照图纸尺寸将分格线弹到墙面上，并做好标记。 • 2、分格线放完后，应检查预埋件的位置与图纸是否相符，对超出误差范围的预埋件应进行处理。 • 3、龙骨、面板安装时用ф0.5~ф1.0㎜的钢丝在单樘墙面和垂直、水平方向各拉两根，作为安装控制线，水平钢丝应每层拉一根（宽度过宽，应每间隔20M设1支点，以防钢丝下垂），垂直钢丝应间隔20M拉一根；

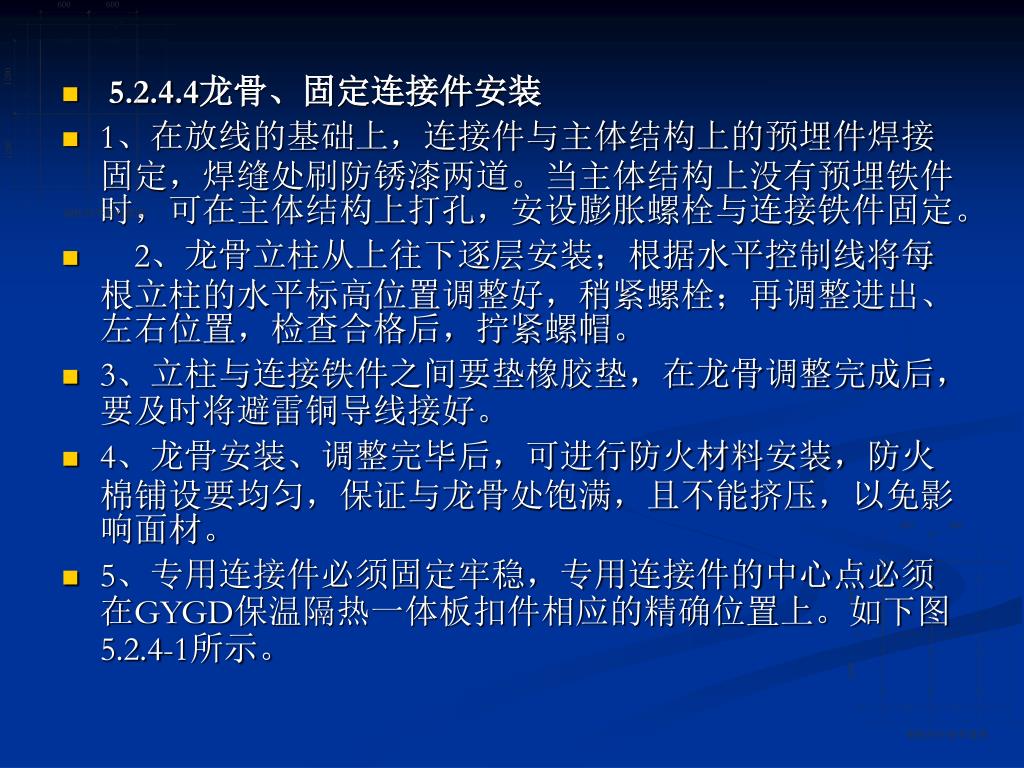

50. 5.2.4.4龙骨、固定连接件安装 • 1、在放线的基础上，连接件与主体结构上的预埋件焊接固定，焊缝处刷防锈漆两道。当主体结构上没有预埋铁件时，可在主体结构上打孔，安设膨胀螺栓与连接铁件固定。 • 2、龙骨立柱从上往下逐层安装；根据水平控制线将每根立柱的水平标高位置调整好，稍紧螺栓；再调整进出、左右位置，检查合格后，拧紧螺帽。 • 3、立柱与连接铁件之间要垫橡胶垫，在龙骨调整完成后，要及时将避雷铜导线接好。 • 4、龙骨安装、调整完毕后，可进行防火材料安装，防火棉铺设要均匀，保证与龙骨处饱满，且不能挤压，以免影响面材。 • 5、专用连接件必须固定牢稳，专用连接件的中心点必须在GYGD保温隔热一体板扣件相应的精确位置上。如下图5.2.4-1所示。
