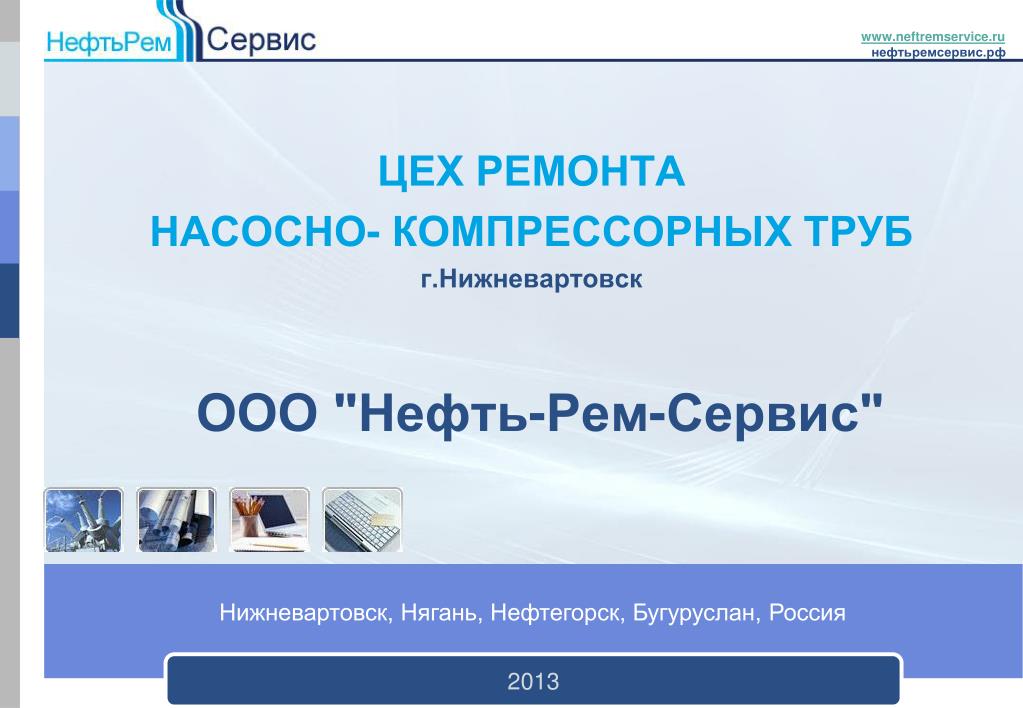

1. ООО "Нефть-Рем-Сервис" ЦЕХ РЕМОНТА НАСОСНО- КОМПРЕССОРНЫХ ТРУБ г.Нижневартовск Нижневартовск, Нягань, Нефтегорск, Бугуруслан, Россия 2013

2. Общие сведения о Цехе ремонта НКТ Цех ремонта НКТ запущен в эксплуатацию 14 октября 2010 года. За период 2010-2012 г.г. отремонтировано более 250.000 НКТ типоразмерами 60,73,89 мм гладкие и с высаженными наружу концами. Заказчиками по ремонту НКТ являются : ОАО «Самотлорнефтегаз», ЗАО «ЕПРС», ООО «Матюшкинская вертикаль», ООО «СибКРС», ООО «Белорусское УПНП и КРС», ООО «Обьнефтеремонт». ООО «Руфьеганнефтегаз». ООО «Промэкспо». www.neftremservice.ru

3. Технологический процесс ремонта НКТ Технологический процесс ремонта НКТ включает в себя следующие операции: • очистка от эксплуатационных отложений (мойка горячей водой 80-90ºС с добавлением моющих реагентов); • механическая очистка внутренней поверхности НКТ; • отворот муфт; • дефектоскопия (определение продольных и поперечных дефектов, толщины стенки с отнесением к 1 и 2 классу); • шаблонирование; • перенарезкарезьб; • определение группы прочности; • наворот реставрированных или новых муфт; • гидроиспытание; • замер длины, ударно-точечная маркировка, установка предохранительных элементов резьб, пакетирование с предоставлением паспорта качества. • контроль качества на всех этапах ремонта специалистами по ВИК. www.neftremservice.ru

4. Технология ремонта НКТ • очистка от эксплуатационных отложений • УСТАНОВКА ДЛЯ МОЙКИ НКТ • Способ обработки труб – обмыв наружной и внутренней поверхности труб моющей жидкостью и обработка паром. • Моющая жидкость – горячая вода с моющими реагентами. • Температура моющей жидкости, Сº .................+90 • Давление моющей жидкости, атм........................6 • Температура пара, Сº ...............................+150±25 Кол-во одновременно обрабатываемых труб, шт ...............................4 www.neftremservice.ru

5. Технология ремонта НКТ • механическая очистка внутренней поверхности НКТ • УСТАНОВКА МЕХАНИЧЕСКОЙ ОЧИСТКИ ВНУТРЕННЕЙ ПОВЕРХНОСТИ НКТ • Способ обработки труб – очистка внутренней поверхности труб ножами из пружинной стали с твердосплавными пластинами с одновременной промывкой жидкостью. • Промывочная жидкость – горячая вода с моющими реагентами. • Температура промывочной жидкости, Сº .................+90 • Давление промывочной жидкости, атм.........3,2 www.neftremservice.ru

6. Технология ремонта НКТ • Отворот муфт • СТАНОК ДЛЯ ОТВОРОТА МУФТ «НКТ-06» • Тип привода зажима муфты и трубы • пневматический, 5 эксцентриков; • Тип привода узла навертывания (отвертывания) муфты — гидравлический; • Максимальный крутящий момент, кгм • 1000 www.neftremservice.ru

7. Технология ремонта НКТ • дефектоскопия НКТ • КОМПЛЕКС НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ НКТ «УНКТ-200» • Комплекс «УНКТ-200» : автоматизированная дефектоскопия, толщинометрия и разбраковка по соответствующим классам . www.neftremservice.ru

8. Технология ремонта НКТ • шаблонирование НКТ • УСТАНОВКА ДЛЯ ШАБЛОНИРОВАНИЯ НКТ «УШ-01» • Контроль внутреннего диаметра и кривизны труб на соответствие ГОСТ при их ремонте и восстановлении. Контроль основан на прохождении контрольного шаблона, параметры которого определены соответствующим ГОСТом, внутри контролируемой трубы. www.neftremservice.ru

9. Технология ремонта НКТ • Перенарезкарезьб • Трубонарезные станки СА 700С10Ф3 с ЧПУ «FANUC» www.neftremservice.ru

10. Технология ремонта НКТ • Определение группы прочности труб • «СОРТОСКОП-4» • Неразрушающий бесконтактный экспресс анализ группы прочности труб в процессе движения по технологической цепочке ремонта; • Определяемые группы прочности материала труб — Д, К, Е, Л, М, Р; www.neftremservice.ru

11. Технология ремонта НКТ • Наворот муфт • СТАНОК ДЛЯ НАВОРОТА МУФТ «НКТ-05» • Тип привода зажима муфты и трубы • пневматический, 5 эксцентриков; • Тип привода узла навертывания (отвертывания) муфты — гидравлический; • Тензометрическая система измерения крутящего момента позволяет с высокой степенью точности задавать, определять и фиксировать численное значение момента. www.neftremservice.ru

12. Технология ремонта НКТ • Гидроиспытание • «УСТАНОВКА ГИДРОИСПЫТАНИЯ НКТ «УГ-500» • Испытательное давление, МПа (max) ……………………75 • Время выдержки под давлением, сек………………10 www.neftremservice.ru

13. Технология ремонта НКТ • замер длины, ударно-точечная маркировка, установка предохранительных элементов резьб, пакетирование с предоставлением паспорта качества. www.neftremservice.ru

14. Мы в сети Интернет www.neftremservice.ru

15. ООО "Нефть-Рем-Сервис" 628600, Россия, ХМАО-Югра, Нижневартовский район, п.г.т. Излучинск, ул. Балыкина, Пионерная база, 9 www.neftremservice.ru нефтьремсервис.рф телефон (3466) 283-945 факс (3466) 283-982 г. Нижневартовск, 2013
