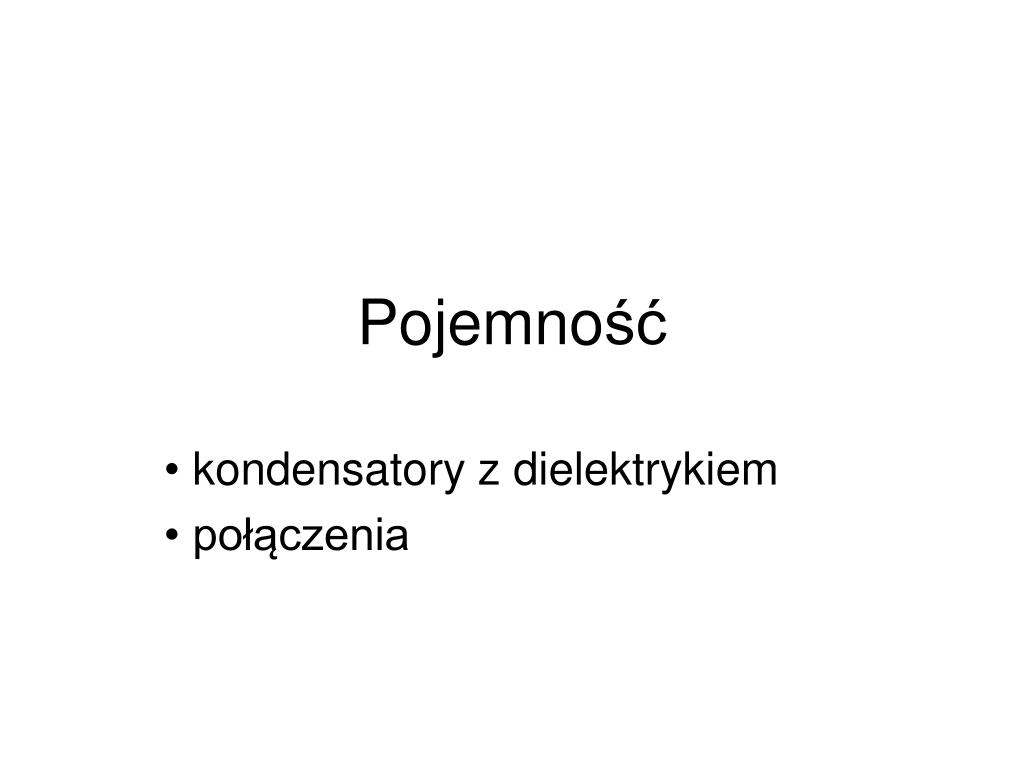

  1. Pojemność kondensatory z dielektrykiem połączenia

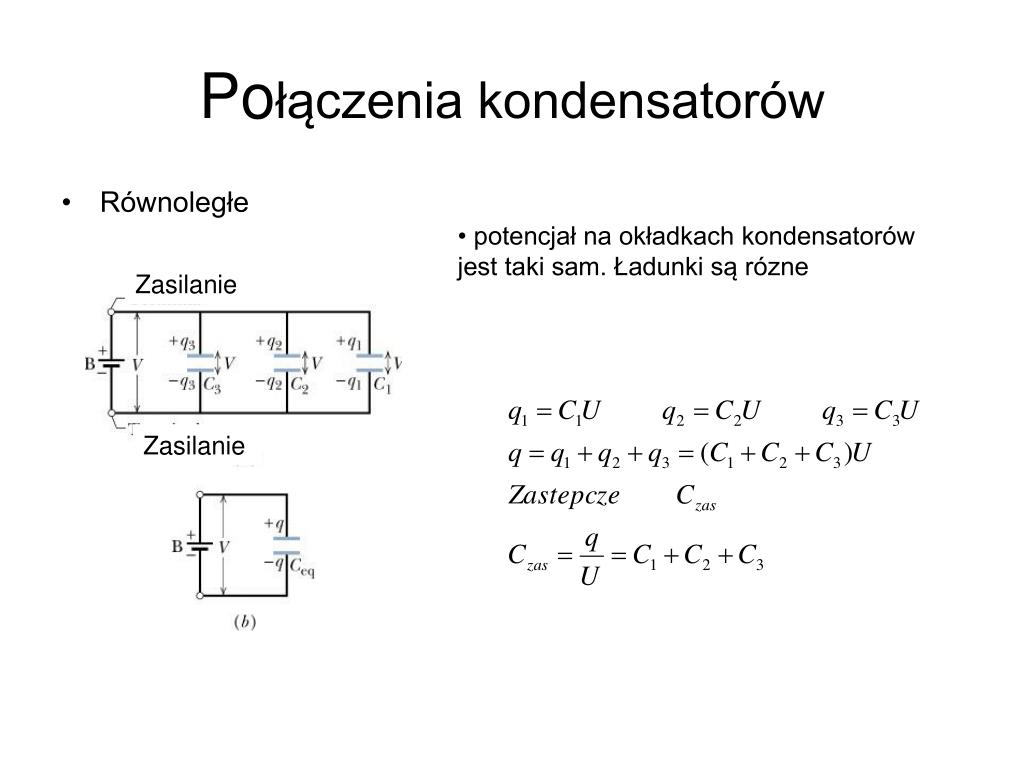

  2. Połączenia kondensatorów • Równoległe • potencjał na okładkach kondensatorów jest taki sam. Ładunki są rózne Zasilanie Zasilanie

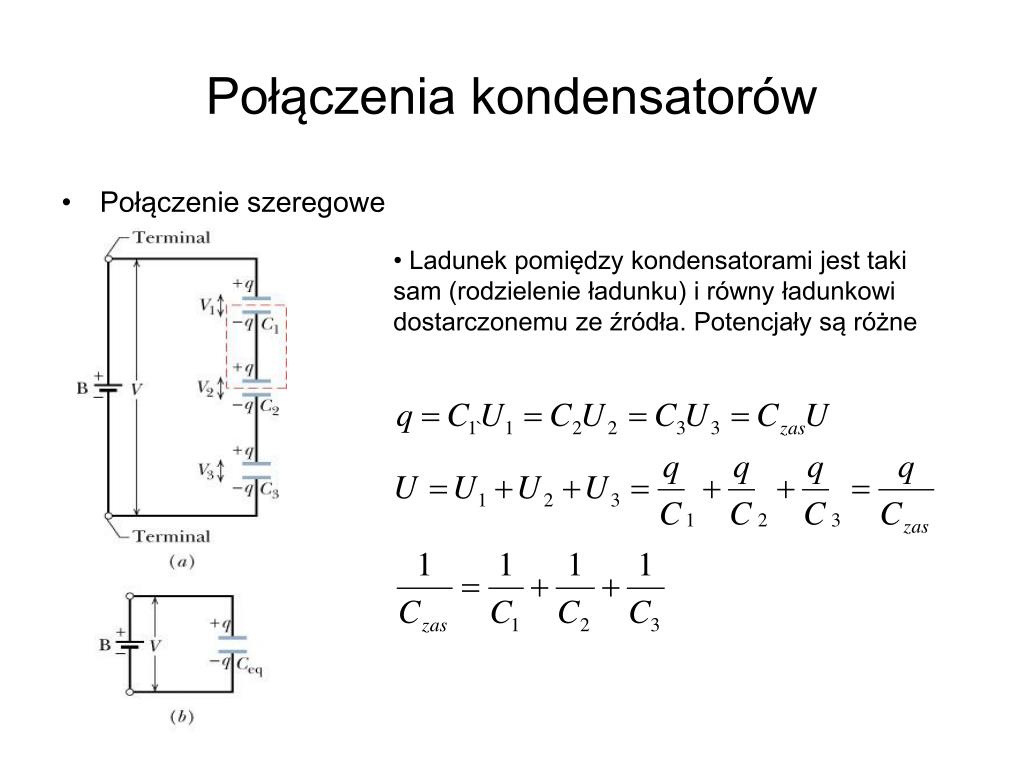

  3. Połączenia kondensatorów • Połączenie szeregowe • Ladunek pomiędzy kondensatorami jest taki sam (rodzielenie ładunku) i równy ładunkowi dostarczonemu ze źródła. Potencjały są różne

  4. Energia kondesatora, energia pola elekrycznego • ładując kondensator doprowadzamy do niego ładunkek q wykonując pracę • dW = q dU równowżną energii • Po naładowaniu ta energia jest zmagazynowane jako energia pola elektrycznego Dla kondensatora płaskiego:

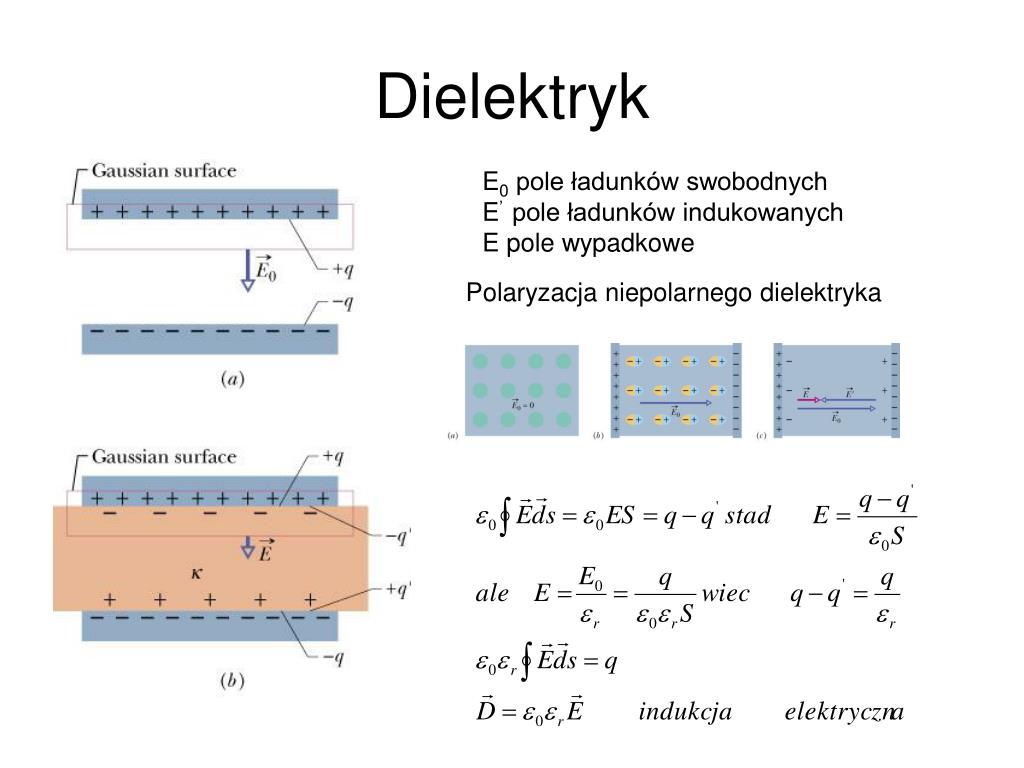

  5. Dielektryk E0 pole ładunków swobodnych E’ pole ładunków indukowanych E pole wypadkowe Polaryzacja niepolarnego dielektryka

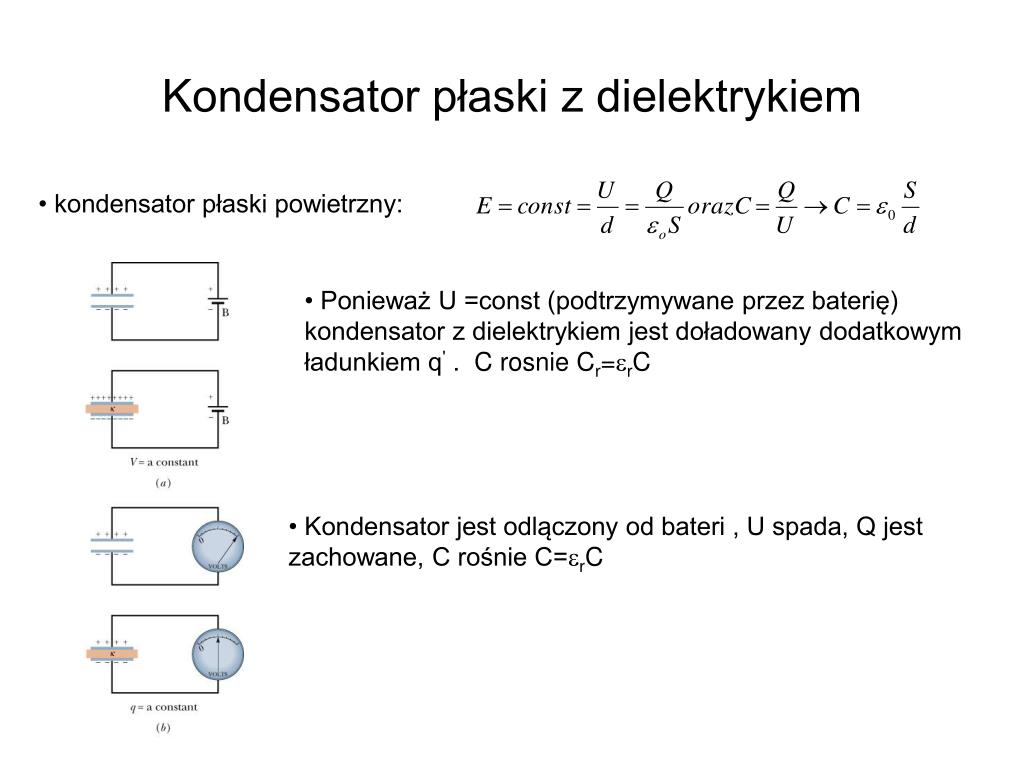

  6. Kondensator płaski z dielektrykiem • kondensator płaski powietrzny: • Ponieważ U =const (podtrzymywane przez baterię) kondensator z dielektrykiem jest doładowany dodatkowym ładunkiem q' . C rosnie Cr=rC • Kondensator jest odlączony od bateri , U spada, Q jest zachowane, C rośnie C=rC
