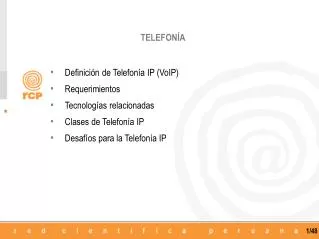

  1. TELEFONÍA • Definición de Telefonía IP (VoIP) • Requerimientos • Tecnologías relacionadas • Clases de Telefonía IP • Desafíos para la Telefonía IP

  2. DEFINICIÓN DE TELEFONÍA IP (VoIP) • Es el empleo de tecnología basada en hardware y software para la transferencia de llamadas telefónicas empleando una plataforma IP por ejemplo, el Internet

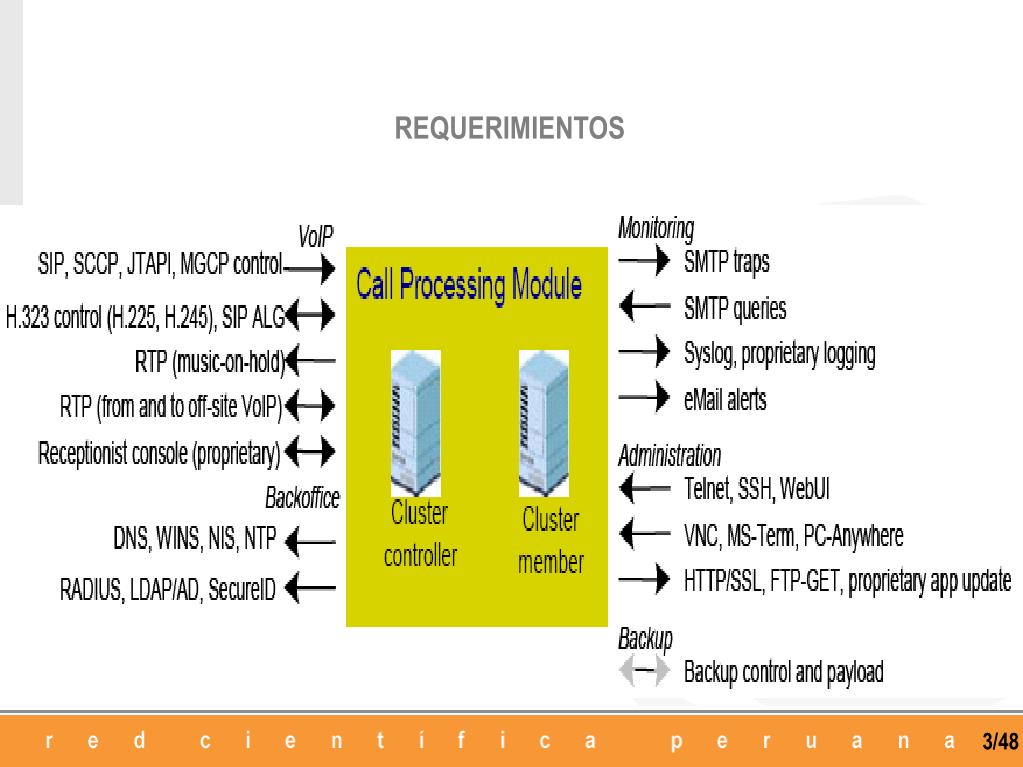

  3. REQUERIMIENTOS

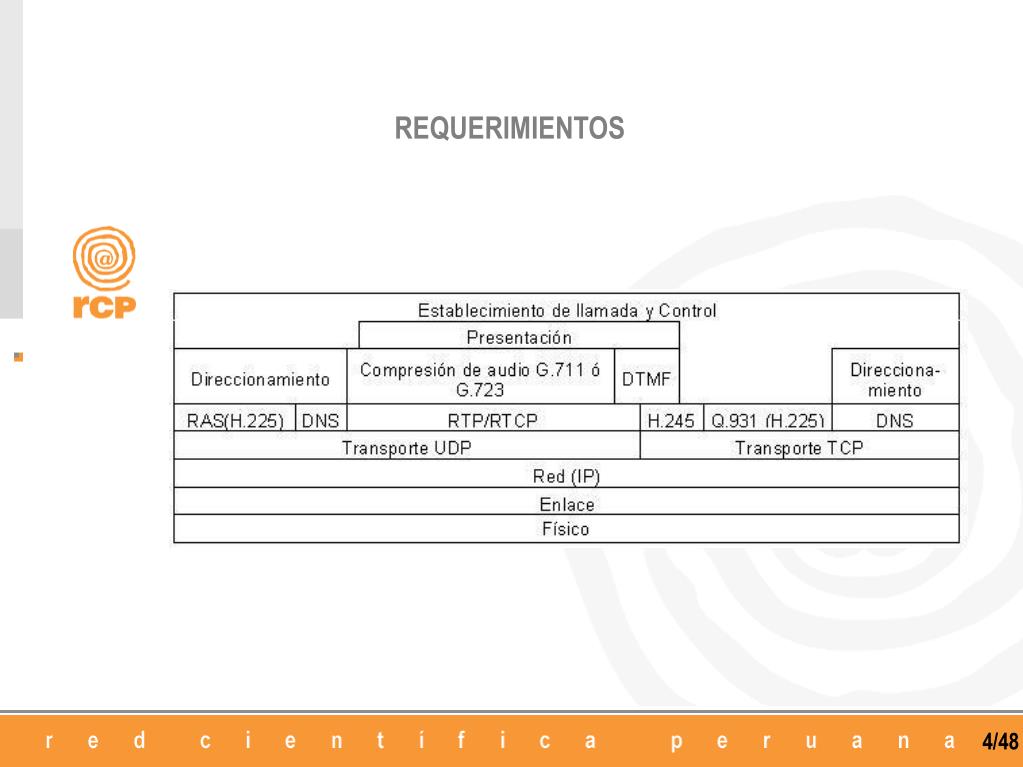

  4. REQUERIMIENTOS

  5. TECNOLOGÍAS RELACIONADAS • Protocolos • ITU H.323 (1996) • Familia de estándares definidos por el ITU para las comunicaciones multimedia sobre redes LAN • IETF SIP -Session Initiation Protocol (1999, 2002) • Desarrollado por el IETF MMUSIC Working Group con la intención de ser el estándar para la iniciación, modificación y finalización de sesiones interactivas de usuario donde intervienen elementos multimedia como el video, voz, mensajería instantánea, juegos online y realidad virtual

  6. TECNOLOGÍAS RELACIONADAS

  7. Gateway Convierte llamadas de voz y de fax en tiempo real Convierte entre la Public Switched Telephone Network (PSTN) y una red IP Funciones principales: Compresión y decompresión Paquetización Ruteo de llamadas Señalización de control TECNOLOGÍAS RELACIONADAS

  8. Softswitch Función conmutadora física que puede ser realizada por servidores especializados Aplicación que trata de emular un switch de circuito utilizando una infraestructura basada en paquetes Utiliza varios gateway y es el cerebro del procesamiento de llamadas Se estila descomponer la función en un Call Agent y un Media Gateway TECNOLOGÍAS RELACIONADAS

  9. Gatekeeper Entidad central de control Ejecuta funciones administrativas en una red VoIP para aplicaciones multimedia como video conferencia Provee: Inteligencia a la red Resolución de direcciones Servicios de autorización Registro detallados de llamadas Controlan ancho de banda Proveen interfaces a sistemas legados Monitorean la red en tiempo real TECNOLOGÍAS RELACIONADAS

  10. SOFTSWITCH - ELEMENTOS

  11. INTERCAMBIO DE MENSAJES PARA ESTABLECER UNA COMUNICACIÓN CON PROTOCOLO H.323

  12. INTERCAMBIO DE MENSAJES PARA ESTABLECER UNA COMUNICACIÓN CON PROTOCOLO SIP

  13. TECNOLOGÍAS RELACIONADAS • CODECS • Algoritmo usado para comprimir/ descomprimir señales de voz o audio • Ejemplos: G.711, G.723.1, G.729 • Cifrado • Compresión de voz • Reducir ancho de banda • A mayor compresión, menor calidad de voz • Calidad de voz • Requerimientos de procesamiento

  14. FUNCIONAMIENTO GENERAL DE UN CODEC

  15. CONSUMO DE ANCHO DE BANDA • Depende de: • Codec y periodo de muestreo empleados • Cabecera IP • Medio de transmisión • Supresión de silencio 98 octetos / 0.020 segundos * 8 bit = 39,200 bps 8000 hertz * 0.020 seg / 8 bit = 20 octetos

  16. ANALOG TELEPHONY ADAPTER –ATA (ADAPTADORES)

  17. ANALOG TELEPHONY ADAPTER –ATA (ADAPTADORES)

  18. CALIDAD DE SERVICIO QoS - PRIORIDAD DE ENCOLAMIENTO

  19. NIVELES DE QoS

  20. V V CLASES DE TELEFONÍA IP • Telefonía IP Privada:Opera sobre las Intranet de las empresas para ofrecer acceso telefónico extendido Router/Gateway Teléfono análogo

  21. CLASES DE TELEFONÍA IP • Telefonía por Internet:Emplea el Internet como medio de transmisión para las llamadas telefónicas realizadas entre dispositivos IP • Softphone • GW de voz que corre sobre una PC Internet

  22. ProveedorISP PSTN CLASES DE TELEFONÍA IP • Telefonía IP Pública:Emplea el Internet como medio de transmisión para las llamadas telefónicas efectuadas hacia y desde cualquier número telefónico regular

  23. Tecnología: Retardo al enviar paquetes (latencia) Pérdida de paquetes Variaciones en el retado (jitter) Eco QoS, Diffserve, Rate Limit, otros Voice Activity Detection -VAD Seguridad (Igual que con cualquier otro servidor): Privacidad Protección Control DESAFÍOS PARA LA TELEFONÍA IP

  24. Servicio: Números de emergencia Disponibilidad Claridad (Mean Opinion Score –MOS) Inversión: Equipamiento (Teléfonos IP, Gateways o ATA) Cableado estructurado Capacidad del enlace PBX híbrida / IP-PBX PBX por software -Asterisk DESAFÍOS PARA LA TELEFONÍA IP

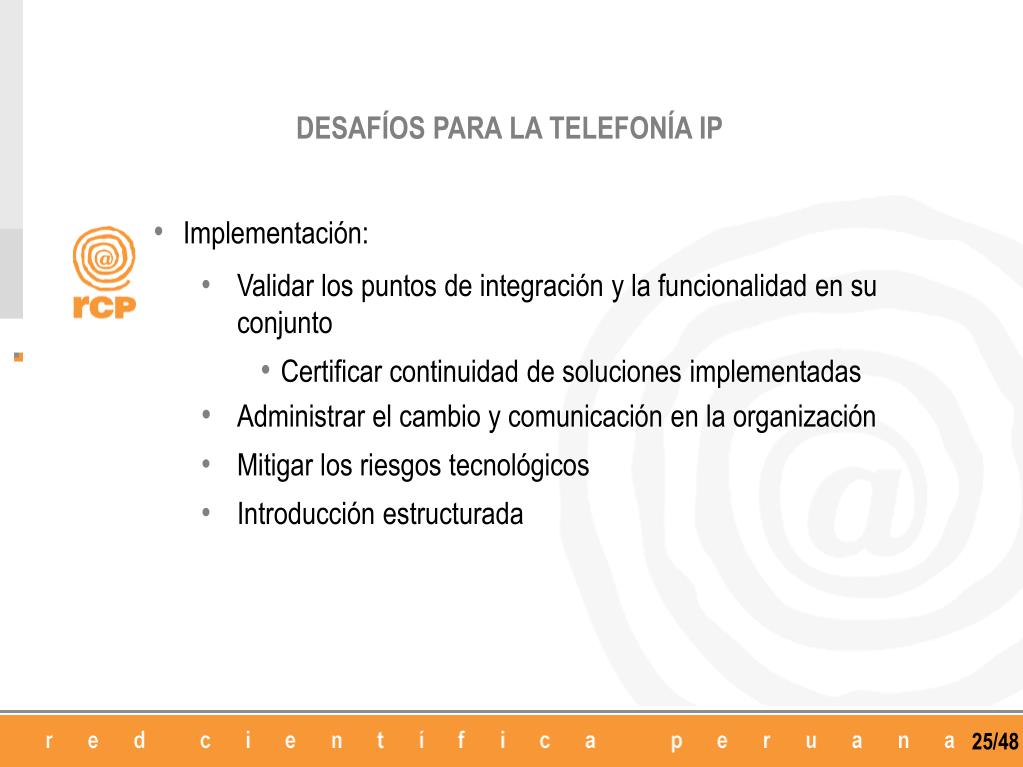

  25. Implementación: Validar los puntos de integración y la funcionalidad en su conjunto Certificar continuidad de soluciones implementadas Administrar el cambio y comunicación en la organización Mitigar los riesgos tecnológicos Introducción estructurada DESAFÍOS PARA LA TELEFONÍA IP

  26. AGENDA • Definiciones básicas • Conexión a Internet • Convergencia de servicios • Telefonía • Ejemplo de solución • Resumen

  27. INTERNET NAP Perú Enlace de datos (N x 64) Kbps reservadospor canal de voz Local Central del Cliente Gateway VoIP V Red de Telefonía Básica SOLUCIÓN INTEGRAL RouterCisco LAN Líneas telefónicas de RCP Conexión telefónica estándar internacional SS7-TDM Enlaces E1 Conexión telefónica VoIP, QoS, máximo asegurado Dos (2) medios de acceso telefónico a su institución Conexión de datos y a Internet, QoS, mínimo asegurado Líneas telefónicasde hunting actual PBX

  28. AGENDA • Definiciones básicas • Conexión a Internet • Convergencia de servicios • Telefonía • Ejemplo de solución • Resumen

  29. RESUMEN • Internet, una opción para transporte de telefonía • Convergencia de soluciones: • Un medio para ahorro y optimización de recursos • Rapidez de implementación • Escalabilidad • Ventaja competitiva para nuevos servicios • Mayor aprovechamiento del personal experto • Ubicuidad de personal viajero • Una mejor experiencia en servicios para el cliente

  30. Fuente: Sumon Ahmed SabirJoint Secretary ISP Association Bangladesh

  31. BIBLIOGRAFÍA • http://www.cisco.com/univercd/cc/td/doc/cisintwk/ito_doc/qos.htm • http://www.cisco.com/en/US/products/ps6558/products_ios_technology_home.html • http://www.vocal.com/data_sheets/audio_codecs.html?glad • http://www.faqs.org/rfcs/rfc3551.html • http://www.webtorials.com/sndsmpl/samples.htm • http://www.juniper.net/solutions/literature/white_papers/200087.pdf • http://wp.bitpipe.com/resource/org_1074878654_467/Converged_SR_030105.pdf • http://www.monografias.com/trabajos/atm/atm.shtml • http://computer.howstuffworks.com/dsl.htm • http://www.monografias.com/trabajos26/voz-sobre-ip/voz-sobre-ip.shtml • http://www.monografias.com/trabajos33/telecomunicaciones/telecomunicaciones2.shtml • http://neutron.ing.ucv.ve/revista-e/No5/MMata.htm • http://es.wikipedia.org/wiki/H.323 • http://www.ietf.org/rfc/rfc3261.txt • http://en.wikipedia.org/wiki/G.729 • http://en.wikipedia.org/wiki/G.723.1 • http://en.wikipedia.org/wiki/G.711 • http://www.mundo-contact.com/revistas/mundocontact/ip/valorip.htm • http://www.asterisk.org/ • http://www.skype.com/ • http://www.vonage.com/ • http://www.newport-networks.com/pages/voip-bandwidth-calculator.html • http://www.globalipsound.com/demo/index.php
