1. Хуснияров М.Х. Матвеев Д.С. ГОУ ВПО Уфимский государственный нефтяной технический университетДОКЛАД«Обеспечение безопасной эксплуатации трубчатых печей нефтехимии и нефтепереработки на основе применения современныхсредств и систем автоматизации»

2. Хуснияров Мират Ханифович д.т.н., профессор, декан факультета автоматизации производственных процессов тел/факс: +7 (347) 242-08-51, http://www.fapp.rusoil.net/ е-mail: fapp@rusoil.net

3. Виды трубчатых печей

4. Виды трубчатых печей

5. Виды трубчатых печей

6. Трубчатая печь 1- трубчатый змеевик 2 – горелочные устройства 3 – огнеупорная футеровка 4 – несущие металлоконструкции

7. Основной метод обеспечения безопасности и снижения риска аварии трубчатых печей -внедрениесовременной системы автоматизации, которая состоит из двух целевых подсистем: 1) Информационно-управляющая подсистема; 2) Подсистема противоаварийной защиты.

8. Информационно-управляющая подсистема обеспечивает: 1) Централизованный контроль параметров; 2) Сигнализацию отклонения параметров от нормы; 3) Регулирование параметров процесса; 4) Управление отдельными узлами процесса по специальным программам; 5) Ручное, автоматическое управление процессом; 6) Фиксирование порядка срабатывания подсистем защиты; 7) Формирование журнала аварийных и технологических сообщений (ЖАТС); 8) Формирование отчетных документов о производственной работе.

9. Подсистема противоаварийной защиты обеспечивает: 1) Сигнализацию достижения предельных значений параметров, характеризующих возможность возникновения аварийной ситуации; 2) Блокировку при достижении критических значений параметров; 3) Автоматическое включение систем предупреждения возникновения аварийных ситуаций; 4) Автоматическое включение систем локализации аварийных ситуаций.

10. Лицевая панель программы контроля и регулирования температуры пирогаза в среде LabVIEW

11. Сигнализация при аварийном достижении нижнего критического значения температуры пирогаза

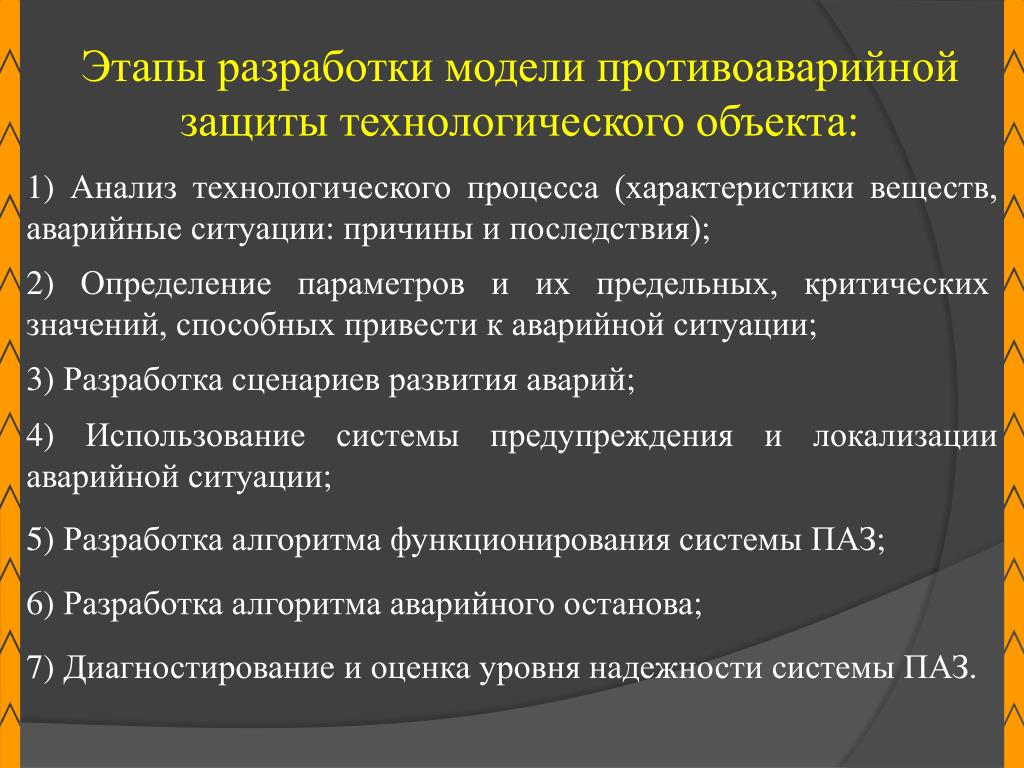

12. Этапы разработки модели противоаварийной защиты технологического объекта: 1) Анализ технологического процесса (характеристики веществ, аварийные ситуации: причины и последствия); 2) Определение параметров и их предельных, критических значений, способных привести к аварийной ситуации; 3) Разработка сценариев развития аварий; 4) Использование системы предупреждения и локализации аварийной ситуации; 5) Разработка алгоритма функционирования системы ПАЗ; 6) Разработка алгоритма аварийного останова; 7) Диагностирование и оценка уровня надежности системы ПАЗ.

13. Аварийные ситуации, связанные с трубчатыми печами: 1) Пожар в печи в результате разгерметизации змеевика и выбросе горючих веществ во внутрь печи; 2) Взрыв в печи при погасании горелок и продолжении подачи топлива во внутрь печи; 3) Взрыв снаружи печи в результате возгорания топливно-воздушной смеси, образованной при разгерметизации оборудования на наружной установке.

14. Цепь событий, вызванных падением температуры пирогаза (сети Петри)

15. Развитие аварийной ситуации – взрыв внутри печи при погасании горелок и продолжении подачи топлива

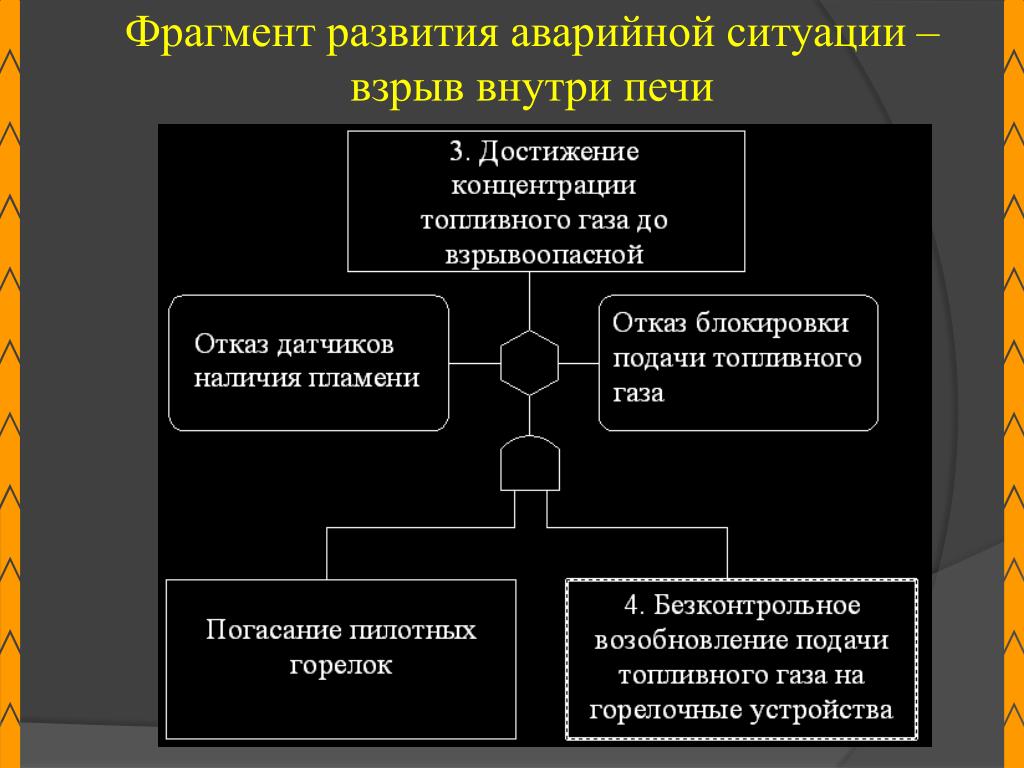

16. Фрагмент развития аварийной ситуации – взрыв внутри печи

17. Фрагмент развития аварийной ситуации – взрыв внутри печи

18. Фрагмент развития аварийной ситуации – взрыв внутри печи
