algorithmische skelette

Algorithmische Skelette

Michael Bruland

Michael Hüllbrock

Münster, den 12.06.03

gliederung
Gliederung
  • Motivation
  • Grundlegende Technologien
  • Algorithmische Skelette
  • Alternativen zur Implementierung mittels Bibliothek
  • Fazit
1 motivation 1
1 Motivation (1)
  • „Low-Level-Programmierung“ auf Parallelrechnern häufig erforderlich
  • Kommunikationsprobleme wie Deadlocks oder Starvation schnell möglich
  • Einsatz von Programmiersprachen speziell für Parallelrechner erfordert neue Einarbeitung

 häufig Scheu vor Nutzung neuer Programmiersprachen

 Lernkurveneffekte

1 motivation 2
1 Motivation (2)
  • Portierbarkeit von Programmen erwünscht
  • Einsatz von Bibliotheken zur Erweiterung bestehender Programmiersprachen
  • Programmiermuster für Parallelrechner
gliederung1
Gliederung
  • Motivation
  • Grundlegende Technologien
  • Algorithmische Skelette
  • Alternativen zur Implementierung mittels Bibliothek
  • Fazit
2 grundlegende technologien
2 Grundlegende Technologien
  • Funktionen höherer Ordnung (Higher-Order-Functions)
  • Parametrisierte Datentypen
  • Partielle Applikationen
  • Verteilte Datenstrukturen
2 1 funktionen h herer ordnung
2.1 Funktionen höherer Ordnung
  • Gleichstellung von Funktionen und Werten in funktionalen Sprachen
  • Funktion mit Funktionen und/oder Ergebnissen als Argumenten
  • Neustrukturierung von Problemen aufgrund allgemeingültiger Berechnungsschemata möglich, durch Funktionsparameter an Kontext anpassbar
  • Bsp.:

wendet eine Funktion auf alle Werte einer Kollektion an

2 2 parametrisierte datentypen
2.2 Parametrisierte Datentypen
  • Schablonen von Berechnungsvorschriften
  • Typen erst durch Übergabe von Parametern in Klassendefinition festgelegt
  • Überprüfung zur Laufzeit auf Typsicherheit
  • Implementierung in C++ durch Templates
2 3 partielle applikationen

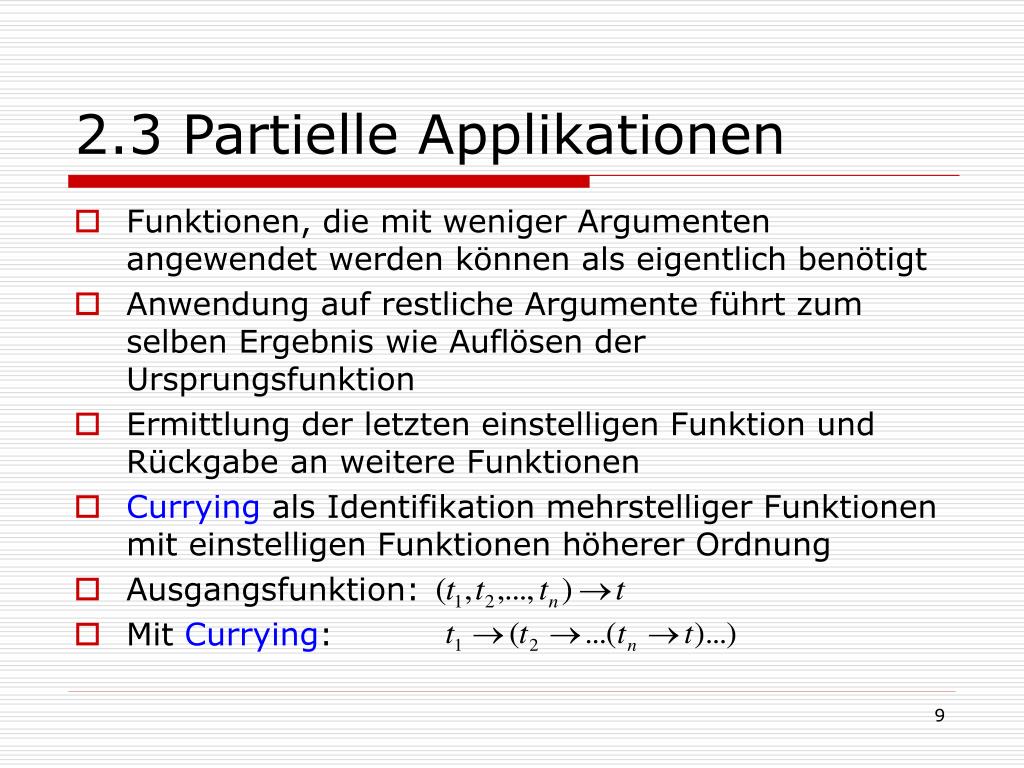

2.3 Partielle Applikationen
  • Funktionen, die mit weniger Argumenten angewendet werden können als eigentlich benötigt
  • Anwendung auf restliche Argumente führt zum selben Ergebnis wie Auflösen der Ursprungsfunktion
  • Ermittlung der letzten einstelligen Funktion und Rückgabe an weitere Funktionen
  • Currying als Identifikation mehrstelliger Funktionen mit einstelligen Funktionen höherer Ordnung
  • Ausgangsfunktion:
  • Mit Currying:
2 4 verteilte datenstrukturen 1
2.4 Verteilte Datenstrukturen (1)
  • Kollektionen wie Listen, Arrays oder Matrizen
  • Verteilung auf die partizipierenden Prozessoren
  • Aufteilung durch verschiedene Verfahren möglich
    • Blockpartitionierung
    • Zyklische Partitionierung
2 4 verteilte datenstrukturen 2

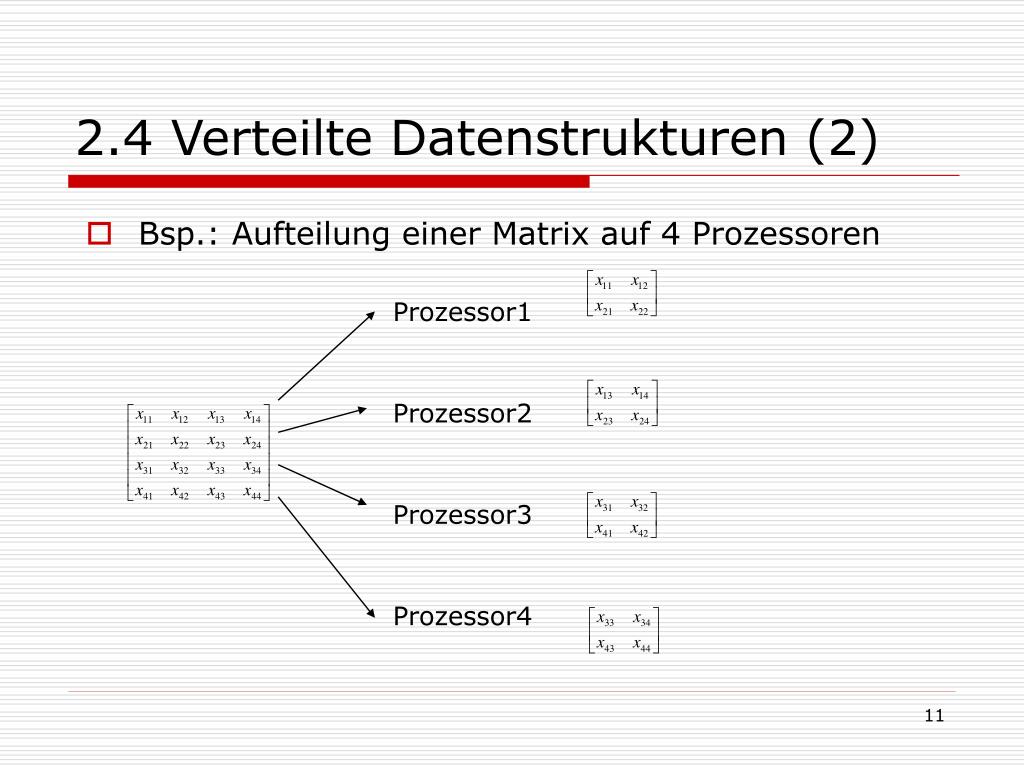

2.4 Verteilte Datenstrukturen (2)
  • Bsp.: Aufteilung einer Matrix auf 4 Prozessoren

Prozessor1

Prozessor2

Prozessor3

Prozessor4

2 5 eigenschaften von c f r die nutzung von skeletten
2.5 Eigenschaften von C++ für die Nutzung von Skeletten
  • Polymorphismus
  • Partielle Applikationen durch Currying ermöglicht
  • Parametrisierte Datentypen durch Templates

template <class E> class DistributedArray{…}

gliederung2
Gliederung
  • Motivation
  • Grundlegende Technologien
  • Algorithmische Skelette
  • Alternativen zur Implementierung mittels Bibliothek
  • Fazit
3 algorithmische skelette 1

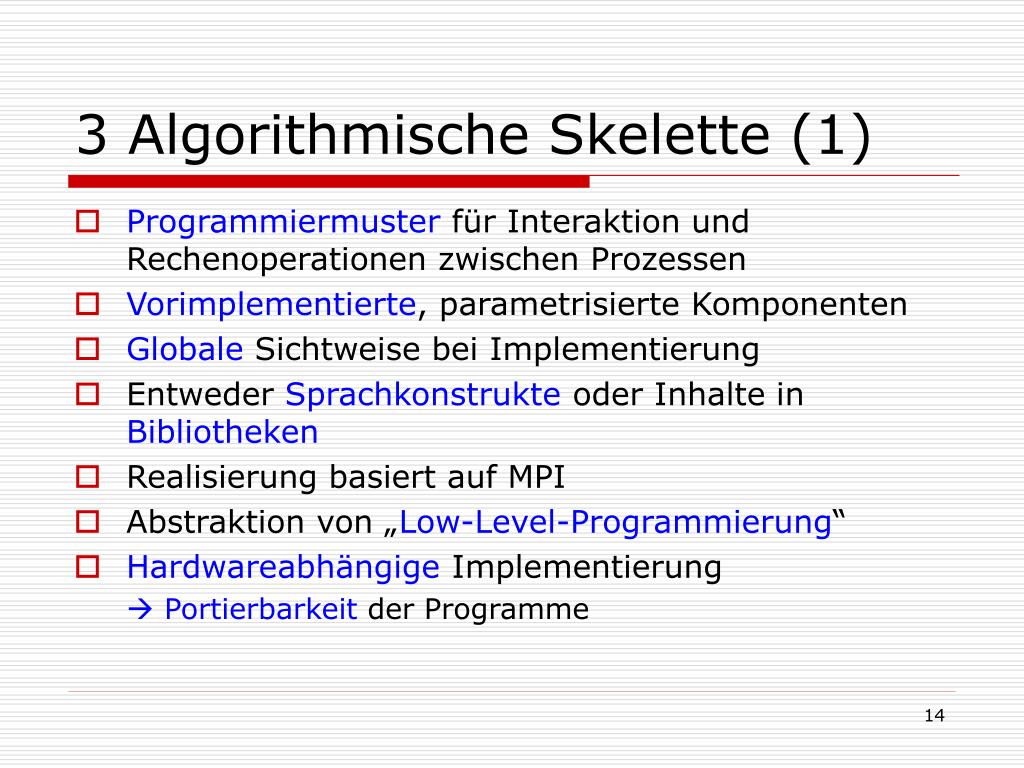

3 Algorithmische Skelette (1)
  • Programmiermuster für Interaktion und Rechenoperationen zwischen Prozessen
  • Vorimplementierte, parametrisierte Komponenten
  • Globale Sichtweise bei Implementierung
  • Entweder Sprachkonstrukte oder Inhalte in Bibliotheken
  • Realisierung basiert auf MPI
  • Abstraktion von „Low-Level-Programmierung“
  • Hardwareabhängige Implementierung

 Portierbarkeit der Programme

3 algorithmische skelette 2
3 Algorithmische Skelette (2)
  • Aufbau der Bibliothek in C++
    • Verteilte Datenstruktur ist Klasse
    • Nutzung der algorithmischen Skelette durch Methodenaufrufe der Klassen
3 1 klassifikation algorithmischer skelette

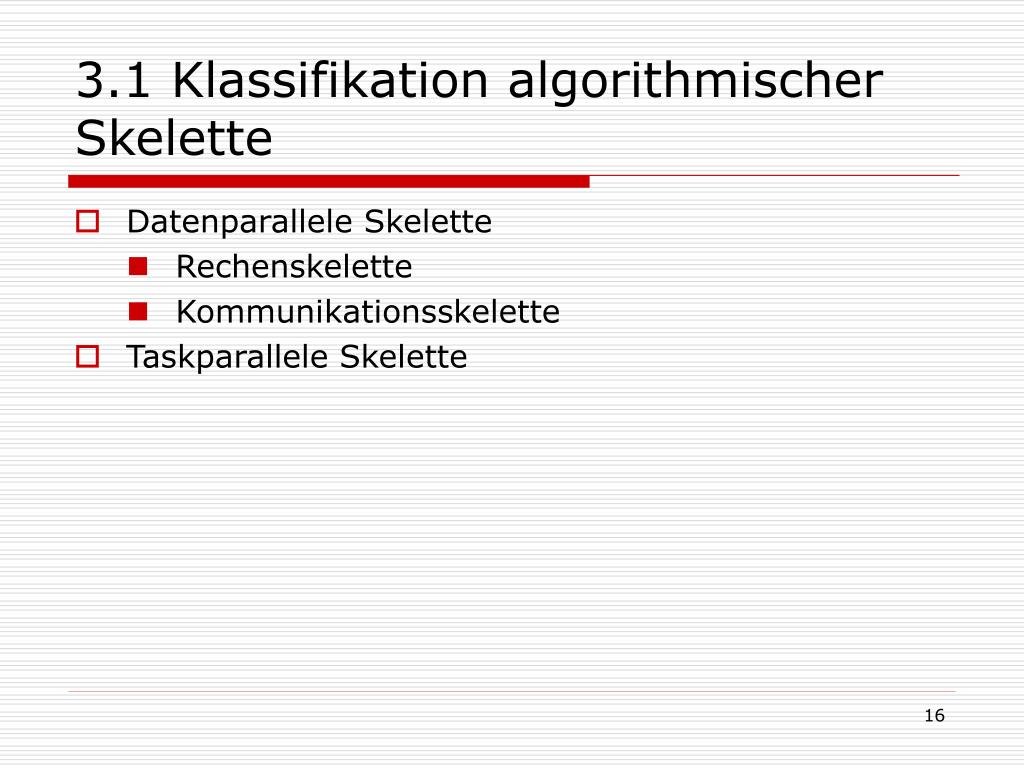

3.1 Klassifikation algorithmischer Skelette
  • Datenparallele Skelette
    • Rechenskelette
    • Kommunikationsskelette
  • Taskparallele Skelette
3 2 datenparallele skelette 1
3.2 Datenparallele Skelette (1)
  • Ermöglichen Ortstransparenz
  • Beherrschung von Datenparallelität
  • Aufteilung der Daten auf die Prozessoren
  • Steuerung der Prozessoren, wo welche Daten bearbeitet werden sollen
  • Bsp.: map oder fold
3 2 datenparallele skelette 2

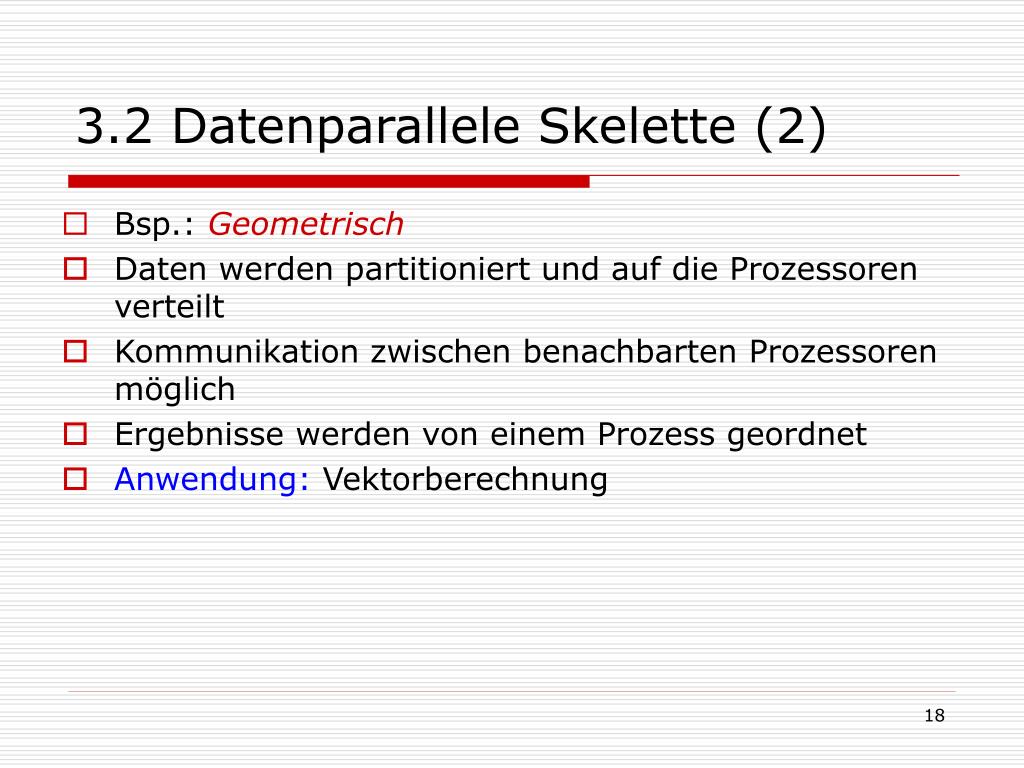

3.2 Datenparallele Skelette (2)

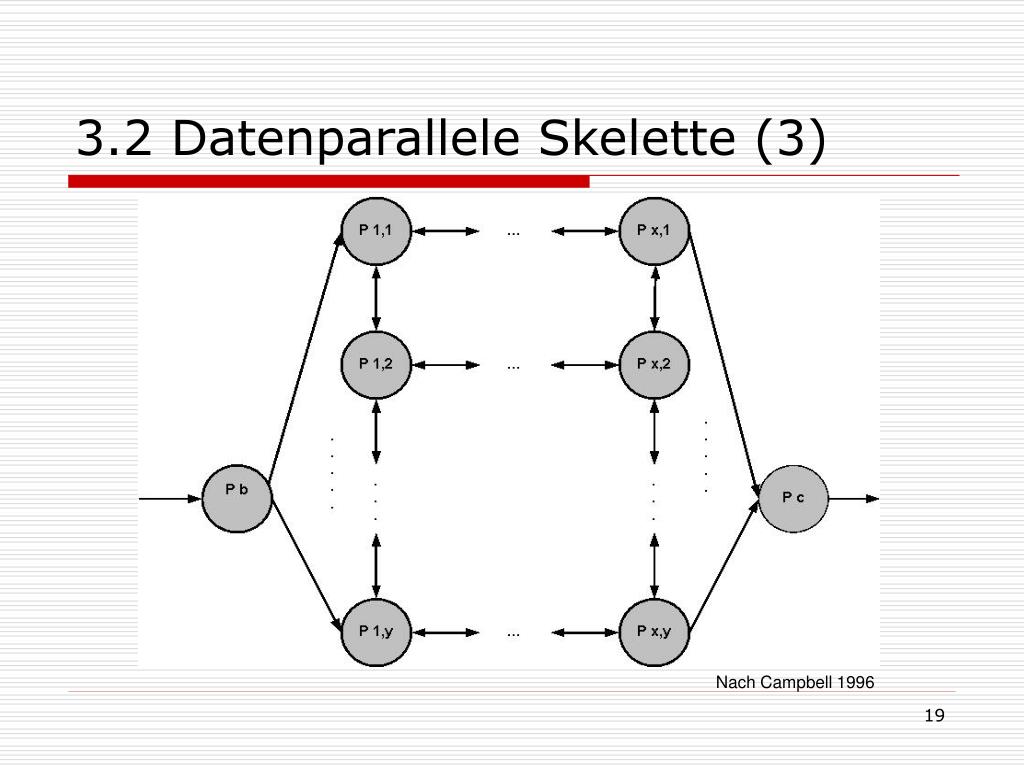

  • Bsp.: Geometrisch
  • Daten werden partitioniert und auf die Prozessoren verteilt
  • Kommunikation zwischen benachbarten Prozessoren möglich
  • Ergebnisse werden von einem Prozess geordnet
  • Anwendung: Vektorberechnung
3 2 1 rechenskelette 1

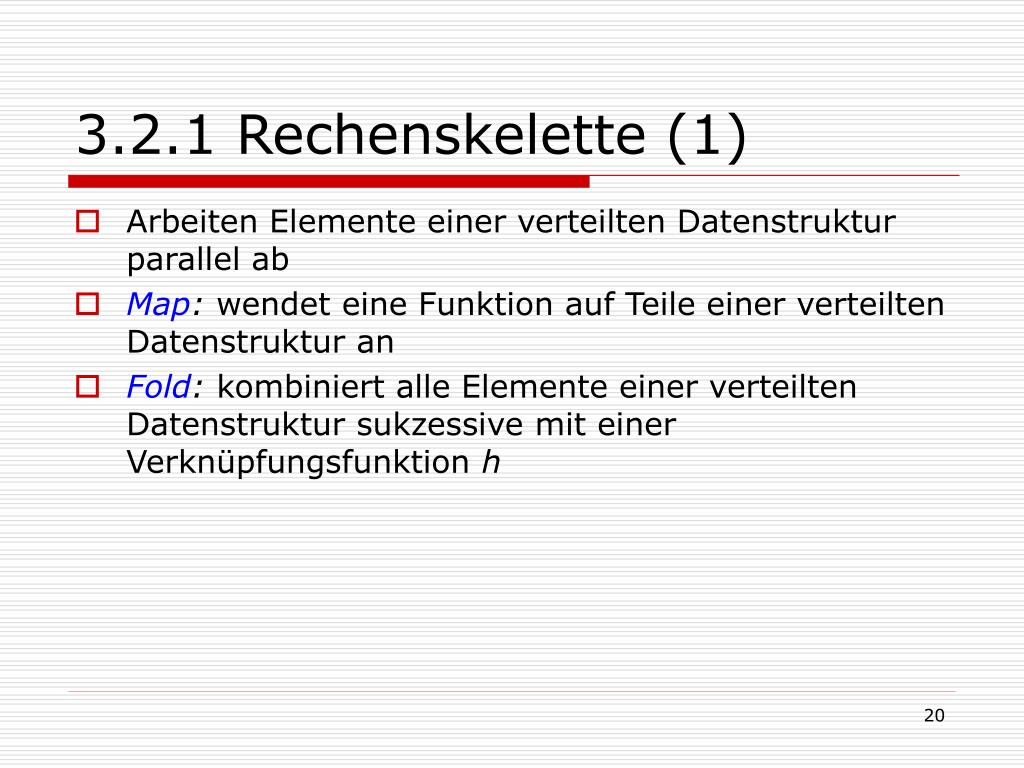

3.2.1 Rechenskelette (1)
  • Arbeiten Elemente einer verteilten Datenstruktur parallel ab
  • Map: wendet eine Funktion auf Teile einer verteilten Datenstruktur an
  • Fold: kombiniert alle Elemente einer verteilten Datenstruktur sukzessive mit einer Verknüpfungsfunktion h
3 2 1 rechenskelette 2
3.2.1 Rechenskelette (2)
  • Bsp.: Fold
  • Verknüpfungsfunktion h ist E plus(E,E)
  • A ist eine verteilte (4x4)-Matrix
  • A.fold(plus)

bildet die Summe über alle Elemente

3 2 2 kommunikationsskelette 1

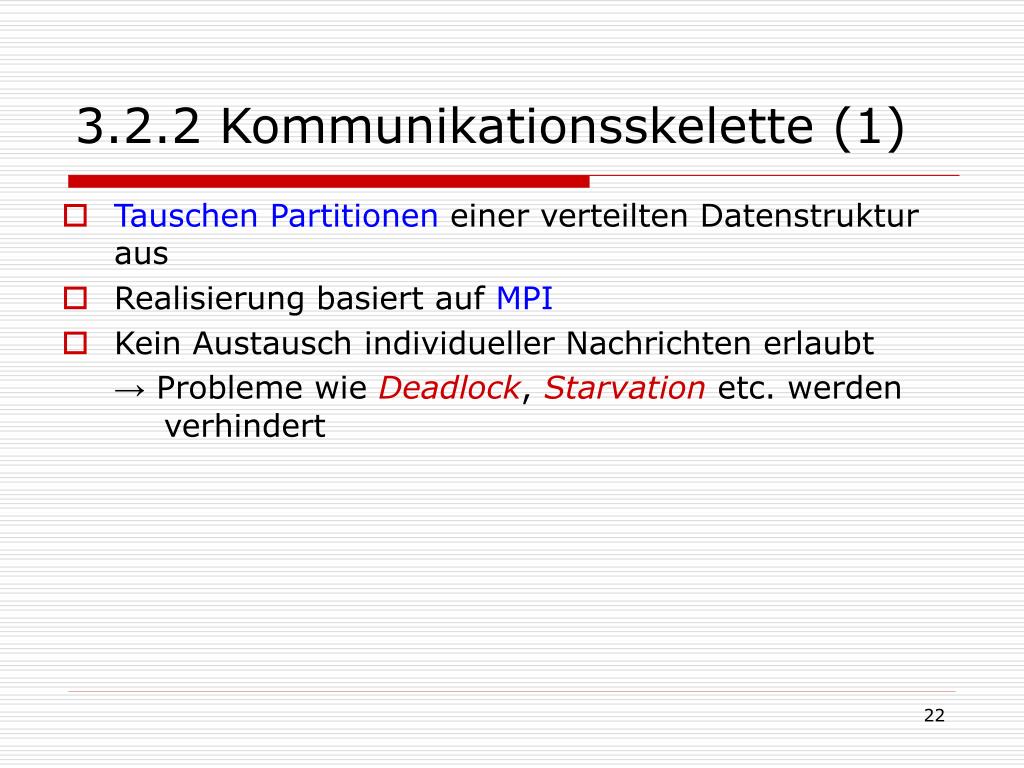

3.2.2 Kommunikationsskelette (1)
  • Tauschen Partitionen einer verteilten Datenstruktur aus
  • Realisierung basiert auf MPI
  • Kein Austausch individueller Nachrichten erlaubt

→ Probleme wie Deadlock, Starvation etc. werden verhindert

3 2 2 kommunikationsskelette 2
3.2.2 Kommunikationsskelette (2)
  • Bsp.: A.permutePartition(f)

Partition (an Prozessor i) wird an Prozessor f(i) gesendet

  • Weiteres Kommunikationsskelett: rotate
3 3 taskparallele skelette 1
3.3 Taskparallele Skelette (1)
  • Verarbeiten Strom von Eingabewerten in Menge von Ausgabewerten
  • Teilen den Prozessoren Tätigkeiten zu
  • Tätigkeit kann Funktion oder wiederum Skelett sein  Verschachtelung von Skeletten möglich
  • Kann mit Funktion oder partieller Applikation aufgerufen werden
3 3 taskparallele skelette 2

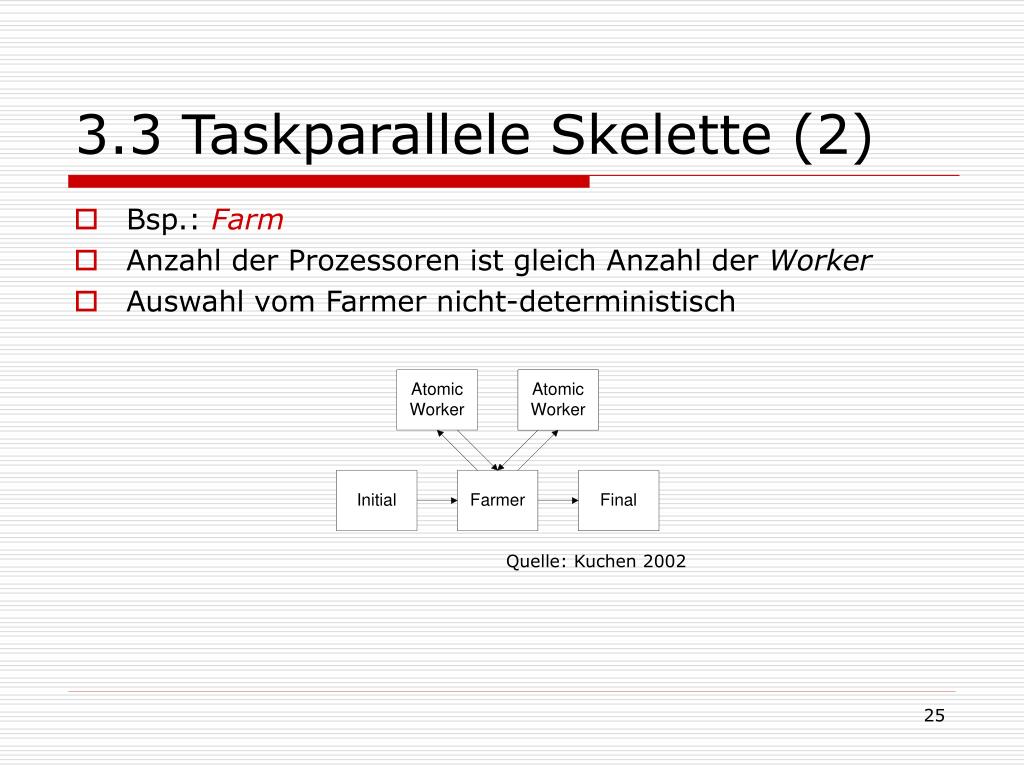

3.3 Taskparallele Skelette (2)
  • Bsp.: Farm
  • Anzahl der Prozessoren ist gleich Anzahl der Worker
  • Auswahl vom Farmer nicht-deterministisch

Quelle: Kuchen 2002

3 3 taskparallele skelette 3

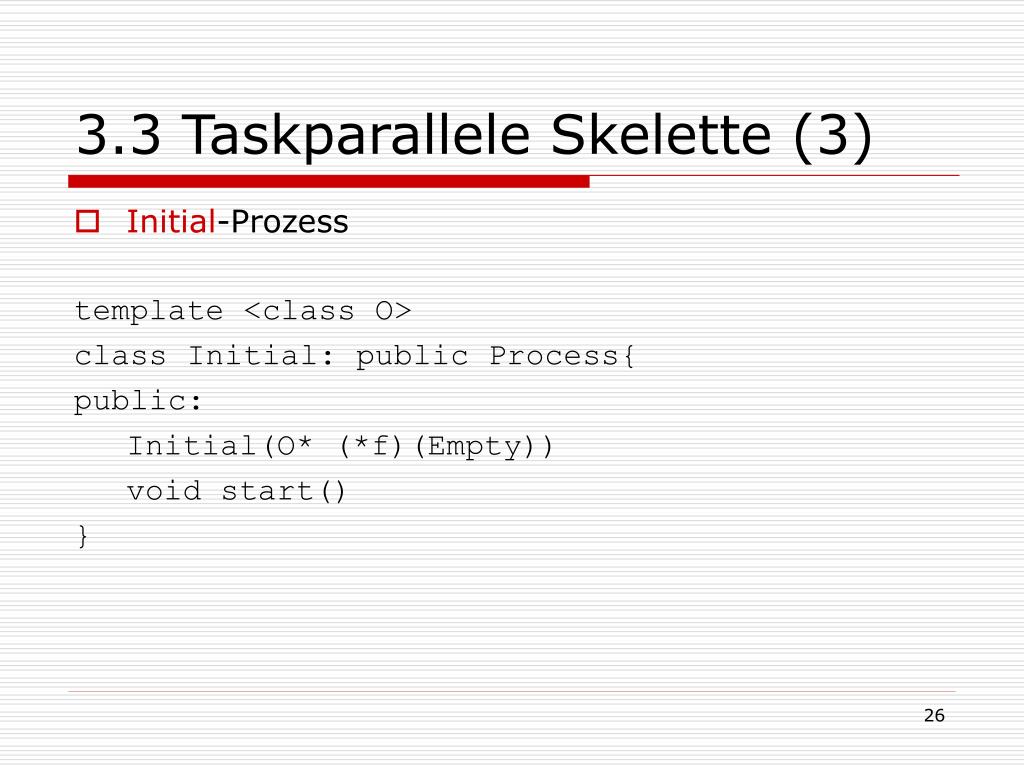

3.3 Taskparallele Skelette (3)
  • Initial-Prozess

template <class O>

class Initial: public Process{

public:

Initial(O* (*f)(Empty))

void start()

}

3 3 taskparallele skelette 4

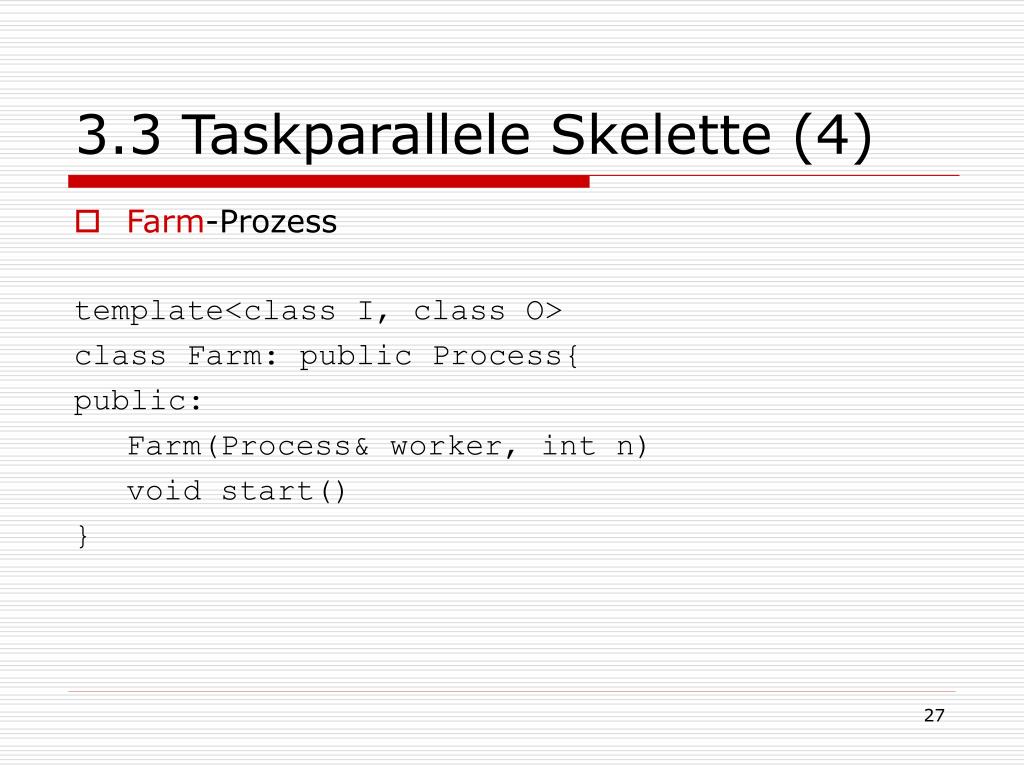

3.3 Taskparallele Skelette (4)
  • Farm-Prozess

template<class I, class O>

class Farm: public Process{

public:

Farm(Process& worker, int n)

void start()

}

3 3 taskparallele skelette 5
3.3 Taskparallele Skelette (5)
  • Final-Prozess

template <class I>

class Final: public Process{

public:

Final(void(*f)(I))

void start()

}

3 3 taskparallele skelette 6
3.3 Taskparallele Skelette (6)

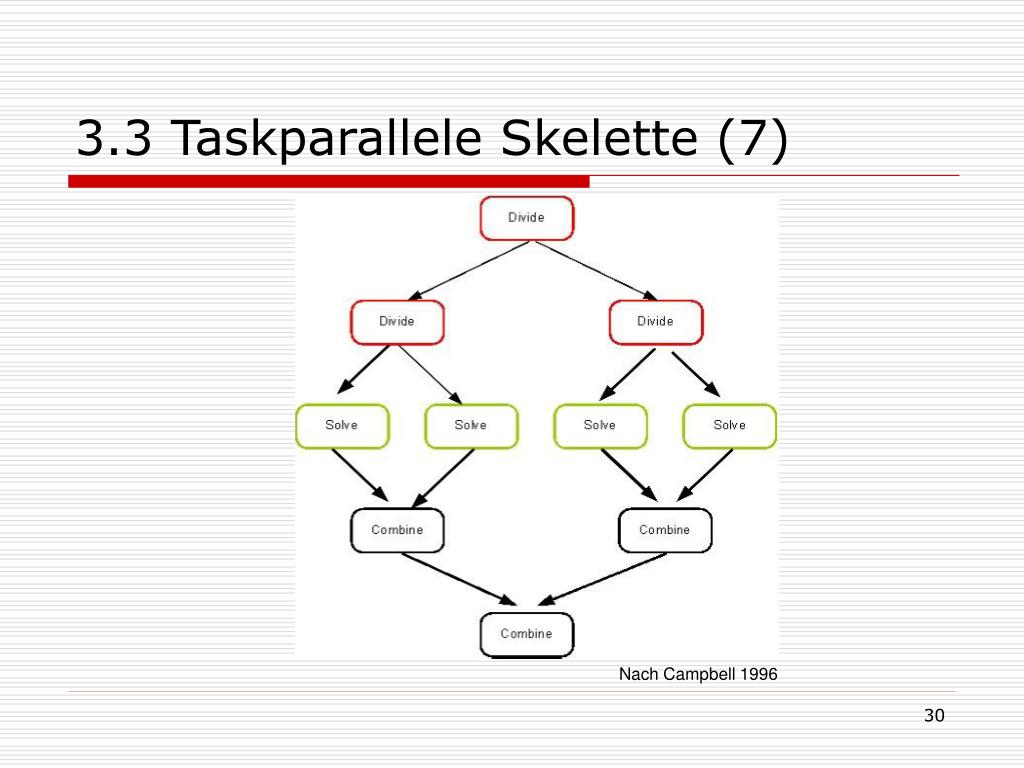

  • Bsp.: Divide and Conquer
  • Probleme werden rekursiv in Subprobleme unterteilt
  • Lösung der Subprobleme erfolgt unabhängig von einander und parallel
  • Je nach Implementierung
    • unterschiedliche Anforderungen an Struktur
    • Unterstützung von konservativer und spekulativer Parallelität
  • Anwendung: Quicksort, Branch and Bound
3 3 taskparallele skelette 8

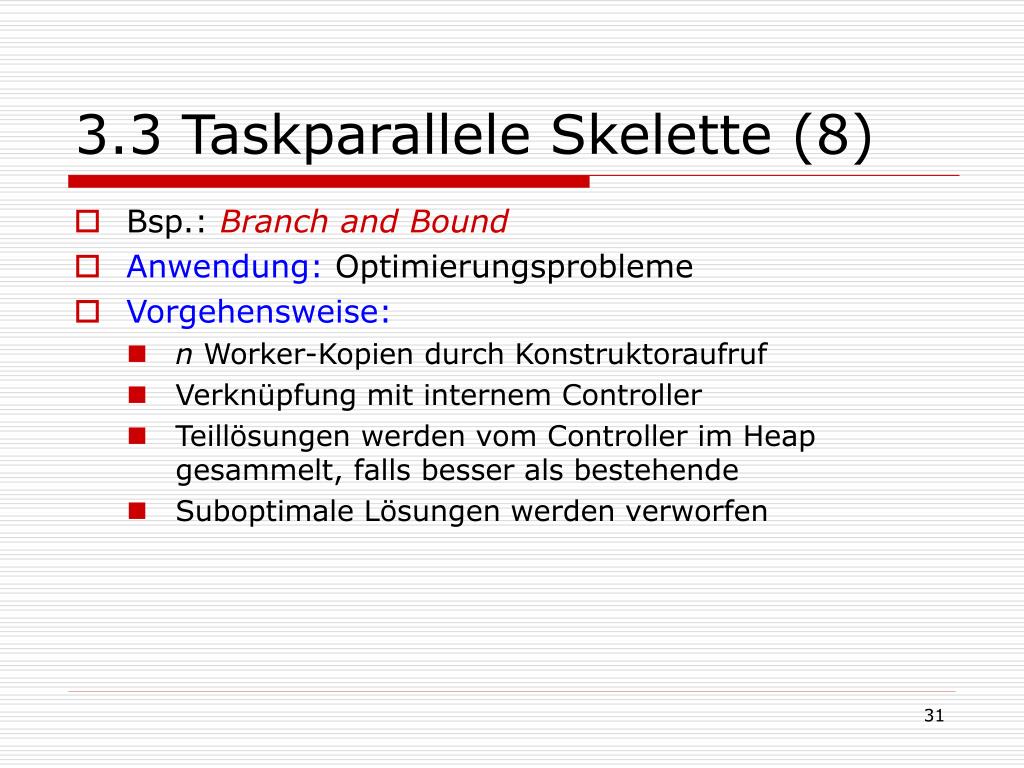

3.3 Taskparallele Skelette (8)
  • Bsp.: Branch and Bound
  • Anwendung: Optimierungsprobleme
  • Vorgehensweise:
    • n Worker-Kopien durch Konstruktoraufruf
    • Verknüpfung mit internem Controller
    • Teillösungen werden vom Controller im Heap gesammelt, falls besser als bestehende
    • Suboptimale Lösungen werden verworfen
3 3 taskparallele skelette 9
3.3 Taskparallele Skelette (9)
  • Bsp.: Branch and Bound

template <class I>

class BranchAndBound:public Process{

public:

BranchAndBound(Process& worker, int n, bool (* lth)(I,I), bool (* isSolution)(I))

void start()

}

3 4 das 2 ebenen modell 1
3.4 Das 2-Ebenen-Modell (1)
  • Modell zur Kombination von task- und datenparallelen Skeletten
  • äußere Ebene: miteinander verzahnte taskparallele Skelette
  • innere Ebene: sequentielle Programme und datenparallele Skelette
3 4 das 2 ebenen modell 2
3.4 Das 2-Ebenen-Modell (2)
  • Aufgabe: Ein Musikstück soll
    • von Hintergrundrauschen befreit werden,
    • Hall hinzugefügt werden,
    • in ein best. Dateiformat (z.B. wav) konvertiert werden
  • Lösung mit 2-Ebenen-Modell:
    • Äußere Ebene : Pipeline
    • Innere Ebene : sequentielle Bearbeitung oder datenparalleles Skelett
3 5 zus tzliche funktionen
3.5 Zusätzliche Funktionen
  • Keine Skelette
  • Flexible Optimierung des Quellcodes
  • Lokale und globale Sichtweise möglich
  • Beispiele:
    • getLocalRows() gibt die Anzahl der lokal verfügbaren Zeilen zurück
    • getRows() gibt die Anzahl der Zeilen der gesamten verteilten Matrix zurück
    • isLocal (int i, int j) ist wahr, wenn das Element mit dem Index i,j lokal verfügbar ist
3 6 laufzeitverhalten 1
3.6 Laufzeitverhalten (1)
  • Skelette sind ein abstraktes Konstrukt
  • Wie hoch sind die Performanzeinbußen von Skeletten gegenüber einer „reinen“ MPI Implementierung?
  • Vergleich von 5 Beispielprogrammen auf einer Siemens hpcLine mit 4 bzw. 16 Prozessoren
3 6 laufzeitverhalten 2
3.6 Laufzeitverhalten (2)

Quelle: Kuchen 2002

3 6 laufzeitverhalten 3
3.6 Laufzeitverhalten (3)

Quelle: Kuchen 2002

3 6 laufzeitverhalten 4
3.6 Laufzeitverhalten (4)

Fazit Laufzeitverhalten:

  • Skelette sind um den Faktor 1,2 bis 2,1 langsamer als „reines“ MPI
  • Grund:
    • Overhead bei der Parameterübergabe
    • Fehlende Optimierungsroutinen
3 7 beispiele mit algorithmischen skeletten

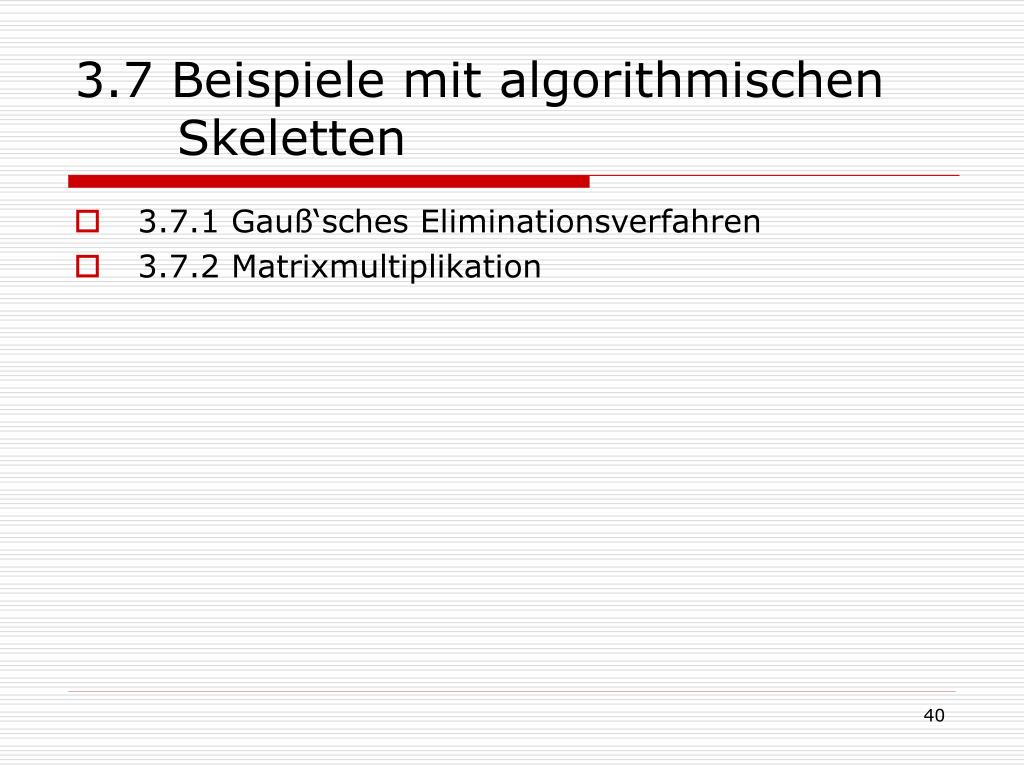

3.7 Beispiele mit algorithmischen Skeletten
  • 3.7.1 Gauß‘sches Eliminationsverfahren
  • 3.7.2 Matrixmultiplikation
3 7 1 gau 1
3.7.1 Gauß (1)

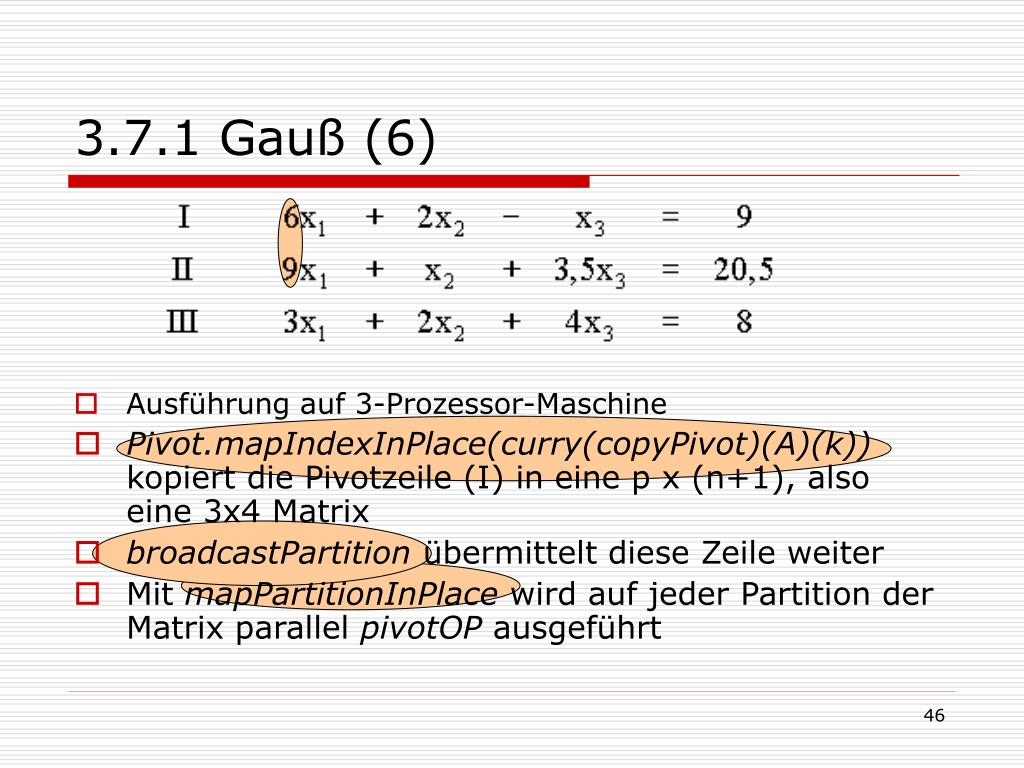

Eliminationsverfahren nach Gauß

  • Lösungsmenge und Rang einer n x (n+1) Matrix
  • Hier: zusätzliche Voraussetzung a1,1 ≠ 0
  • Idee: Reduzierung der Variabeln durch Addition/Subtraktion der einzelnen Zeilen mit der Pivotzeile
3 7 1 gau 2

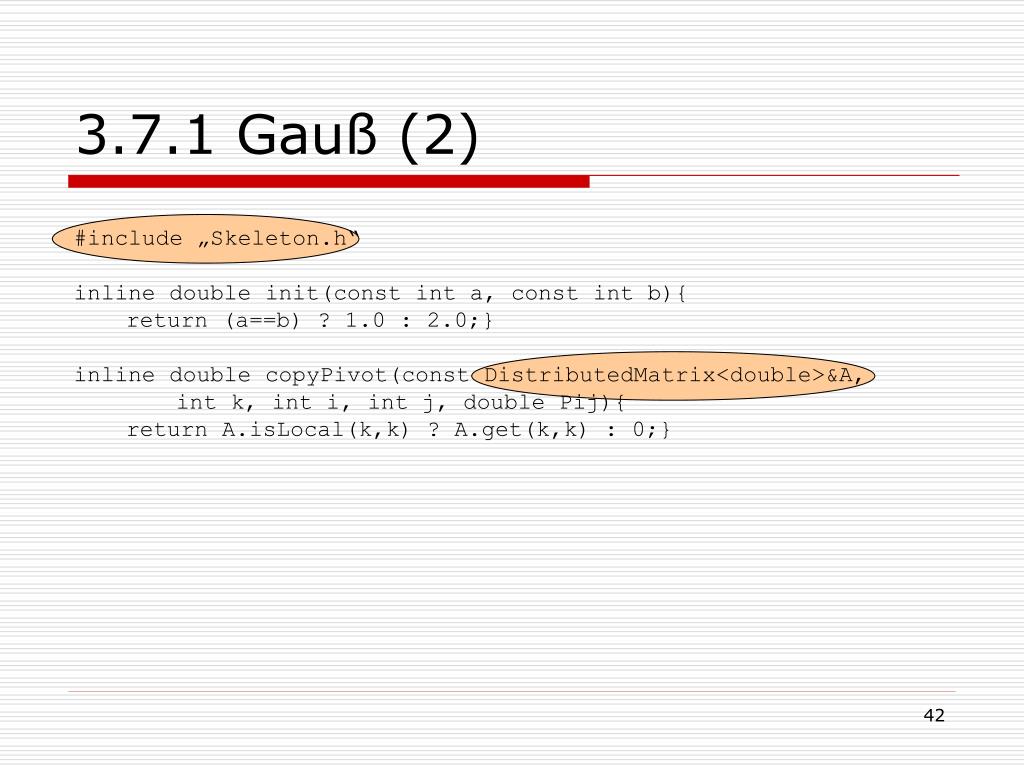

3.7.1 Gauß (2)

#include „Skeleton.h“

inline double init(const int a, const int b){

return (a==b) ? 1.0 : 2.0;}

inline double copyPivot(const DistributedMatrix<double>&A,

int k, int i, int j, double Pij){

return A.isLocal(k,k) ? A.get(k,k) : 0;}

3 7 1 gau 3
3.7.1 Gauß (3)

inline void pivotOp(const DistributedMatrix<double>& Pivot, int rows,int firstrow, int k, double** A){

double Alk;

for (int l=0; l<rows; l++){

Alk = A[l][k];

for (int j=k; j<=Problemsize; j++)

if (firstrow+1 == k)

A[l][j] = Pivot.getLocalGlobal(0,j);

else A[l][j] -= Alk * Pivot.getLocalGlobal(0,j);}}

3 7 1 gau 4

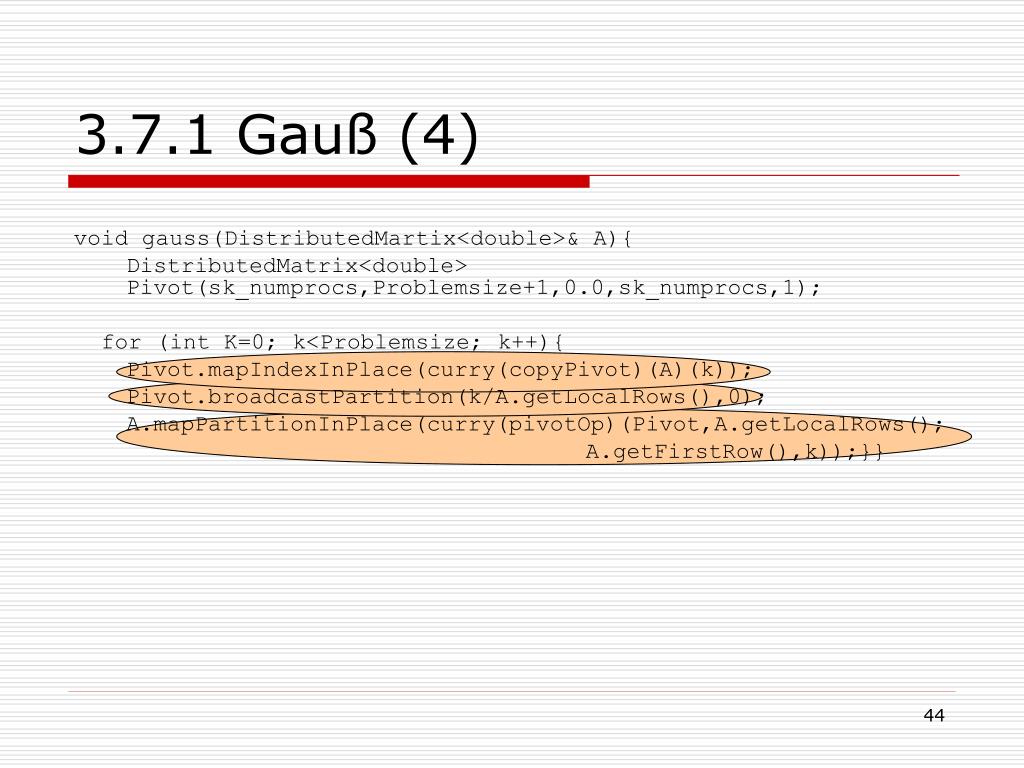

3.7.1 Gauß (4)

void gauss(DistributedMartix<double>& A){

DistributedMatrix<double> Pivot(sk_numprocs,Problemsize+1,0.0,sk_numprocs,1);

for (int K=0; k<Problemsize; k++){

Pivot.mapIndexInPlace(curry(copyPivot)(A)(k));

Pivot.broadcastPartition(k/A.getLocalRows(),0);

A.mapPartitionInPlace(curry(pivotOp)(Pivot,A.getLocalRows();

A.getFirstRow(),k));}}

3 7 1 gau 5
3.7.1 Gauß (5)

int main(int argc, char **argv){

try{

InitSkeletons(argc, argv);

DistributedMatrix<double>

A(Problemsize,Problemsize+1,&init,sk_numprocs, 1);

gauss(A);

A.show();

TerminateSkeletons();}

catch(Exception&){cout << “Exception” << endl <<flush;}

}

3 7 1 gau 6
3.7.1 Gauß (6)
  • Ausführung auf 3-Prozessor-Maschine
  • Pivot.mapIndexInPlace(curry(copyPivot)(A)(k)) kopiert die Pivotzeile (I) in eine p x (n+1), also eine 3x4 Matrix
  • broadcastPartition übermittelt diese Zeile weiter
  • Mit mapPartitionInPlace wird auf jeder Partition der Matrix parallel pivotOP ausgeführt
3 7 1 gau 7
3.7.1 Gauß (7)
  • die Zeile II wird mit -(9/6 * I) addiert und die Zeile III mit –(3/6 * I)
  • Weitere Schritte analog
3 7 2 matrixmultiplikation 1
3.7.2 Matrixmultiplikation (1)

Matrixmultiplikation

  • Idee: Multiplikation zweier verteilter Matrizen A und B durch Blockpartitionierung und Aufteilung auf n Prozessoren
3 7 2 matrixmultiplikation 2
3.7.2 Matrixmultiplikation (2)

#include „Skeleton.h“

#include „math.h“

inline int negate(const int a) {return –a;}

inline int add(const int a, const int b) {return a+b;}

template <class C>

C sprod (const DistributedMatrix<C>& A,

const DistributedMatrix<C>& B, int i, int j, C Cij){

C sum=Cij;

for(int k=0;k<A.getLocalRows();k++)

sum+=A.getGlobalLocal(i,k))*B.getLocalGlobal(k,j);

return sum;}

3 7 2 matrixmultiplikation 3
3.7.2 Matrixmultiplikation (3)

template <class C>

DistributedMatrix<C> matmult(DistributedMatrix<C> A,DistributedMatrix<C> B){

//assumption: A, B have same square shape

A.rotateRows(& negate);

B.rotateCols(& negate);

DistributedMatrix<C> R(A.getRows(),A.getCols(),0,

A.getBlocksInCol(),A.getBlocksInRow());

for(int i=0;i<A.getBlocksInRow();i++){

R.mapIndexInPlace(curry(sprod<C>)(A)(B));

A.rotateRows(-1);

B.rotateCols(-1);}

return R;}

3 7 2 matrixmultiplikation 4
3.7.2 Matrixmultiplikation (4)

int main(int argc, char **argv){

try{

InitSkeletons(argc,argv));

int sqrtp=(int) (sqrt(sk_numprocs)+0.1);

DistributedMatrix<int> A(Problemsize,Problemsize,

& add, sqrtp, sqrtp);

DistributedMatrix<int> B(Problemsize,Problemsize,

& add, sqrtp,sqrtp);

DistributedMatrix<int> C=matmult(A,B);

C.show();

TerminateSkeletons();}

catch(Exception&){cout << “Exception” << endl << flush;};

}

gliederung3
Gliederung
  • Motivation
  • Grundlegende Technologien
  • Algorithmische Skelette
  • Alternativen zur Implementierung mittels Bibliothek
  • Fazit
4 1 p 3 l 1
4.1 P3L (1)
  • Pisa Parallel Programming Language
  • Basiert auf C++
  • Skelette farm, map, pipe und loop sind vordefiniert

<skelettname> <bezeichner> in(<par>) out(<par>)

<prozedur> in(<p>) out(<p>)

end <skelettname>

4 1 p 3 l 2
4.1 P3L (2)

farm myfarm in(int inputA, int inputB) out(int output)

p in(inputA,inputB) out(output)

end farm

  • Anzahl der Worker wird vom Compiler selbstständig ermittelt
  • Compiler versucht den Speedup zu maximieren
  • „Mapping Problem“ wird durch implementation templates gelöst
4 1 p 3 l 3
4.1 P3L (3)

Ausführung in 3 Stufen:

  • Emitter empfängt Datenstrom und verteilt ihn an die Worker
  • Worker führen Prozesse aus und geben das Ergebnis an den Collector
  • Collector empfängt Ergebnisse und schreibt sie in den Ausgabekanal
4 2 skie 1
4.2 SkIE (1)
  • Skeleton-based Integrated Enviroment
  • Vorteile gegenüber P3L
    • Breitere Sprachunterstützung (C, C++, F90, Java, …)
    • Einbindung von MPI und HPF
    • Grafische Benutzeroberfläche (VisualSkIE)
    • Analysetools
4 2 skie 3
4.2 SkIE (3)

Anwendungsentwicklung mit SkIE in 3 Phasen:

  • Phase 1: Generieren des Codes und globale Optimierungen
  • Phase 2: Debugging
  • Phase 3: Performanzanalyse
gliederung4
Gliederung
  • Motivation
  • Grundlegende Technologien
  • Algorithmische Skelette
  • Alternativen zur Implementierung mittels Bibliothek
  • Fazit
5 fazit 1
5 Fazit (1)
  • Skelette befreien den Programmierer von Problemen der parallelen Hardware
  • Portierbarkeit von Programmen
  • Globale Sichtweise bei Konzeption und Programmierung
  • Kommunikationsprobleme wie Deadlock oder Starvation können nicht vorkommen
  • Integration einer Bibliothek in eine bekannte Sprache überbrückt „Berührungsängste“
5 fazit 2
5 Fazit (2)
  • Vermeidung von Lernkurveneffekten durch Nutzung bekannter Programmiersprachen
  • Kostenabschätzungen möglich
  • Performanzeinbußen sind im akzeptablem Rahmen
