  1. ФГУП «Морсвязьспутник» ЗАО «МВС глобальные телекоммуникации» Использование спутниковой связи Инмарсат для обновления электронных карт в судовых навигационных системах Связь на море и реке, 20 марта 2008г. Я.В.Баранов, Директор по развитию ЗАО «МВС ГТ» С.С.Губернаторов, Генеральный директор ООО «Круиз»

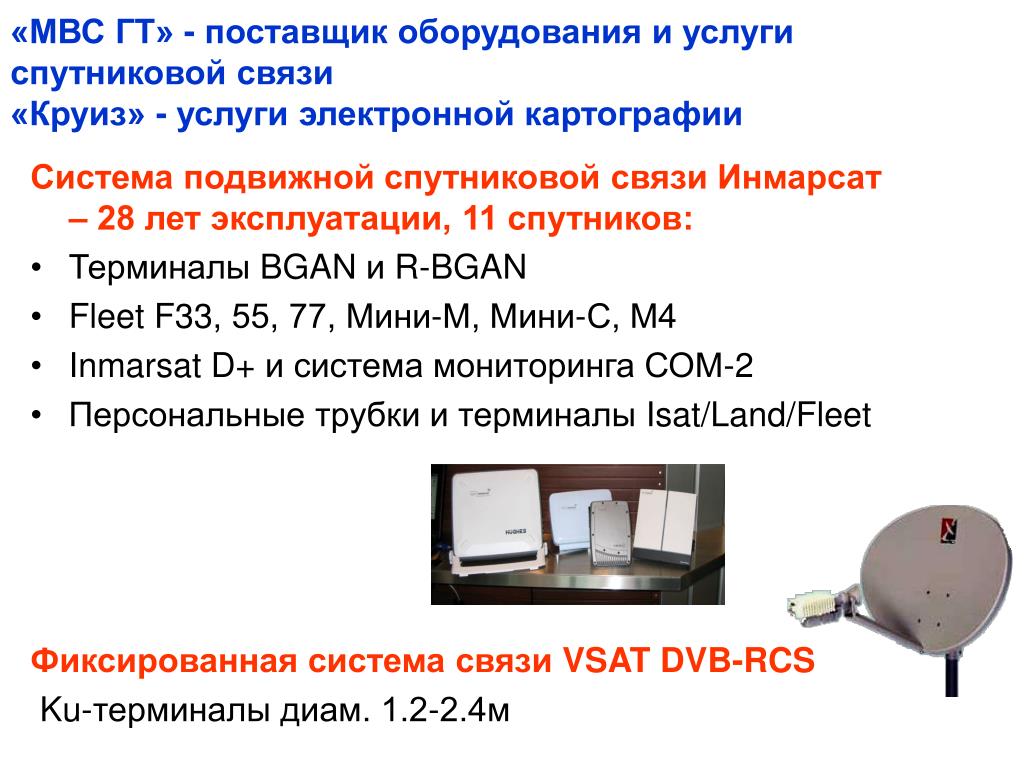

  2. «МВС ГТ» - поставщик оборудования и услуги спутниковой связи«Круиз» - услуги электронной картографии Система подвижной спутниковой связи Инмарсат – 28 лет эксплуатации, 11 спутников: • Терминалы BGAN и R-BGAN • Fleet F33, 55, 77, Мини-М, Мини-С, М4 • Inmarsat D+ и система мониторинга СОМ-2 • Персональные трубки и терминалы Isat/Land/Fleet Фиксированная система связи VSAT DVB-RCS Ku-терминалы диам. 1.2-2.4м

  3. Зона покрытия спутников 2 и 3-го поколений

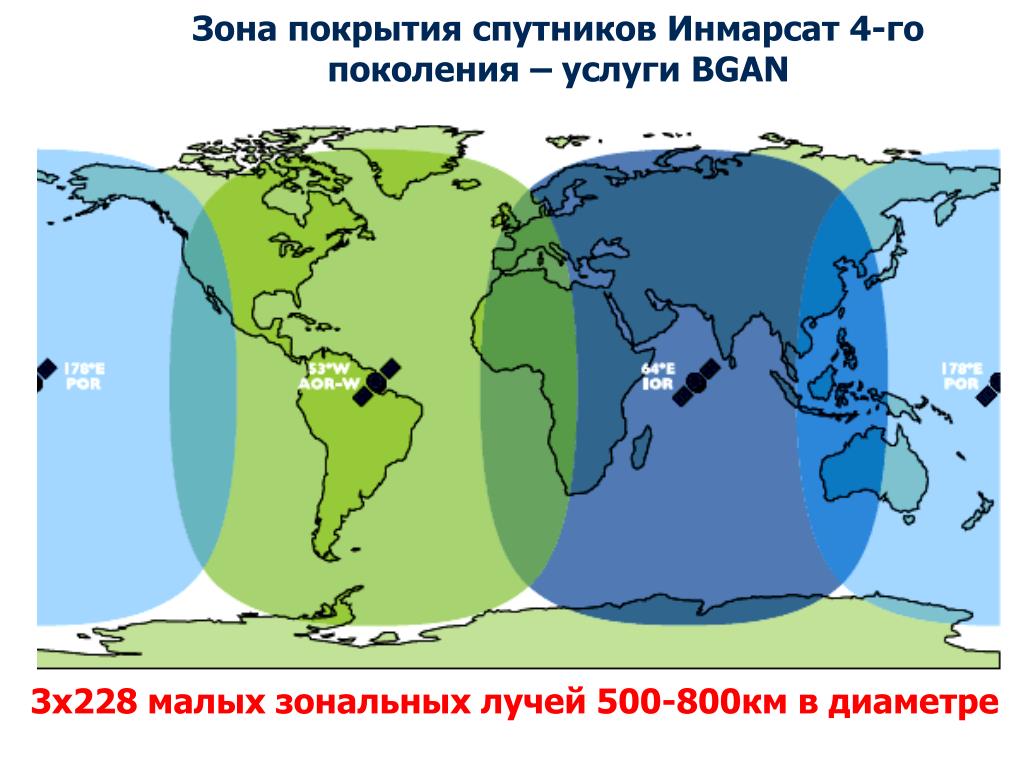

  4. Зона покрытия спутников Инмарсат 4-го поколения – услуги BGAN 3х228 малыхзональных лучей 500-800км в диаметре

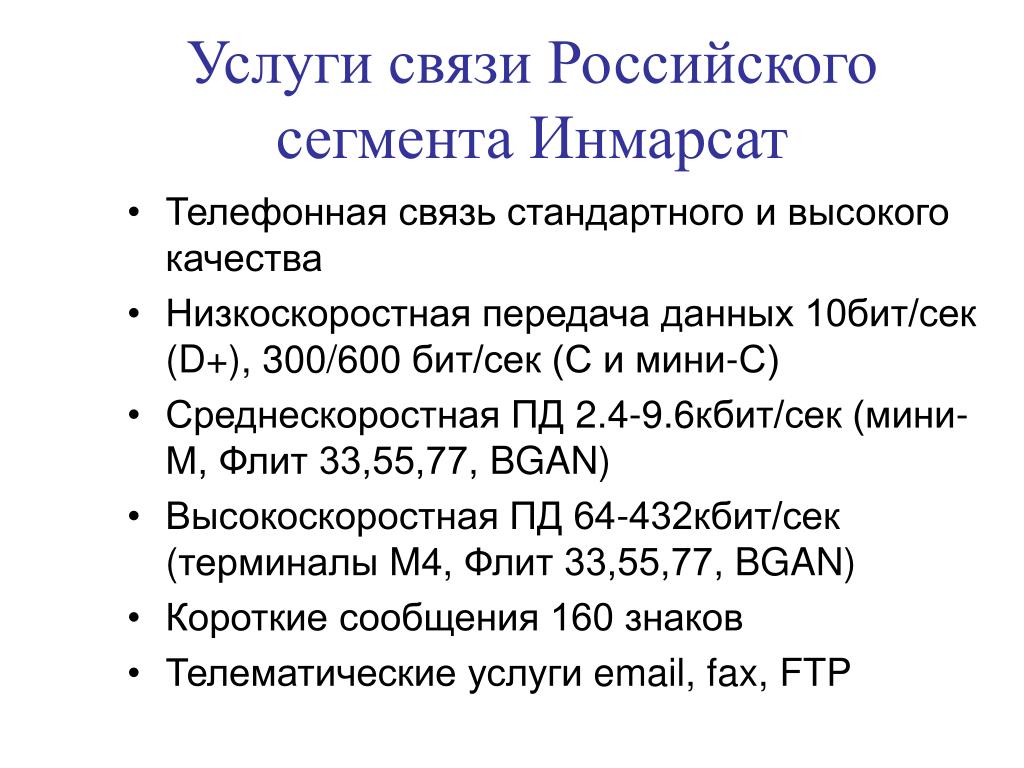

  5. Услуги связи Российского сегмента Инмарсат • Телефонная связь стандартного и высокого качества • Низкоскоростная передача данных 10бит/сек (D+), 300/600 бит/сек (С и мини-С) • Среднескоростная ПД 2.4-9.6кбит/сек (мини-М, Флит 33,55,77, BGAN) • Высокоскоростная ПД 64-432кбит/сек (терминалы M4, Флит 33,55,77, BGAN) • Короткие сообщения 160 знаков • Телематические услуги email, fax, FTP

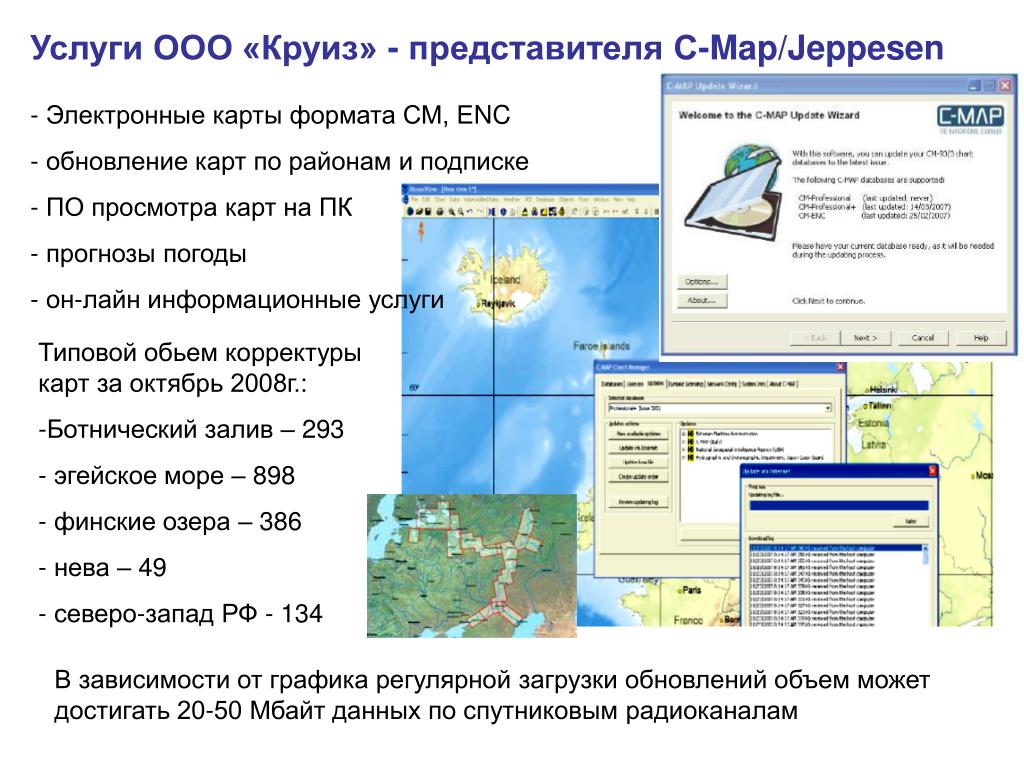

  6. Услуги ООО «Круиз» - представителя С-Map/Jeppesen • Электронные карты формата СМ, ЕNC • обновление карт по районам и подписке • ПО просмотра карт на ПК • прогнозы погоды • он-лайн информационные услуги • Типовой обьем корректуры карт за октябрь 2008г.: • Ботнический залив – 293 • эгейское море – 898 • финские озера – 386 • нева – 49 • северо-запад РФ - 134 В зависимости от графика регулярной загрузки обновлений объем может достигать 20-50 Мбайт данных по спутниковым радиоканалам

  7. Схема организации судовой сети «навигационный плоттер-канал связи» на базе терминалов Инмарсат Флит - 33, 55, 77, 250, 500 Плоттер RS232 или Ethernet

  8. Electronic Charts Electronic Charts Paper Charts Paper Charts Weather Report Weather Report Books & Publications Books & Publications Virtual Reality Virtual Reality Shipping Industry Схема организации связи для авто-обновления электронных карт на базе терминалов Инмарсат и каналов MPDS 32-128 кбит/с, стандартного IP 32-432 кбит/с, выделенных IP каналов 32/64/128/256 кбит/с Каналы пакетной ПД32-128кбит/с Ethernet Internet Ethernet Дата-центр С-MAP:Глобальная База Данных IP address: x.x.x.x HTTP, SMTP/POP3

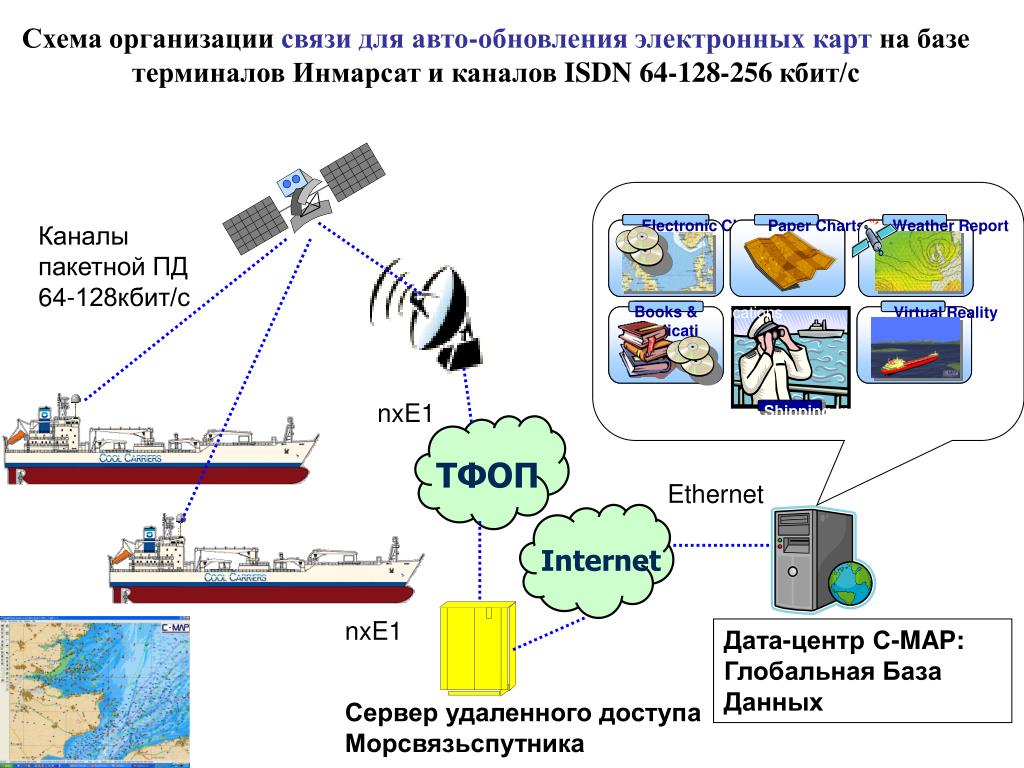

  9. Electronic Charts Electronic Charts Paper Charts Paper Charts Weather Report Weather Report Books & Publications Books & Publications Virtual Reality Virtual Reality Shipping Industry Схема организации связи для авто-обновления электронных карт на базе терминалов Инмарсат и каналов ISDN 64-128-256кбит/с Каналы пакетной ПД64-128кбит/с nxE1 ТФОП Ethernet Internet nxE1 Дата-центр С-MAP:Глобальная База Данных Сервер удаленного доступа Морсвязьспутника

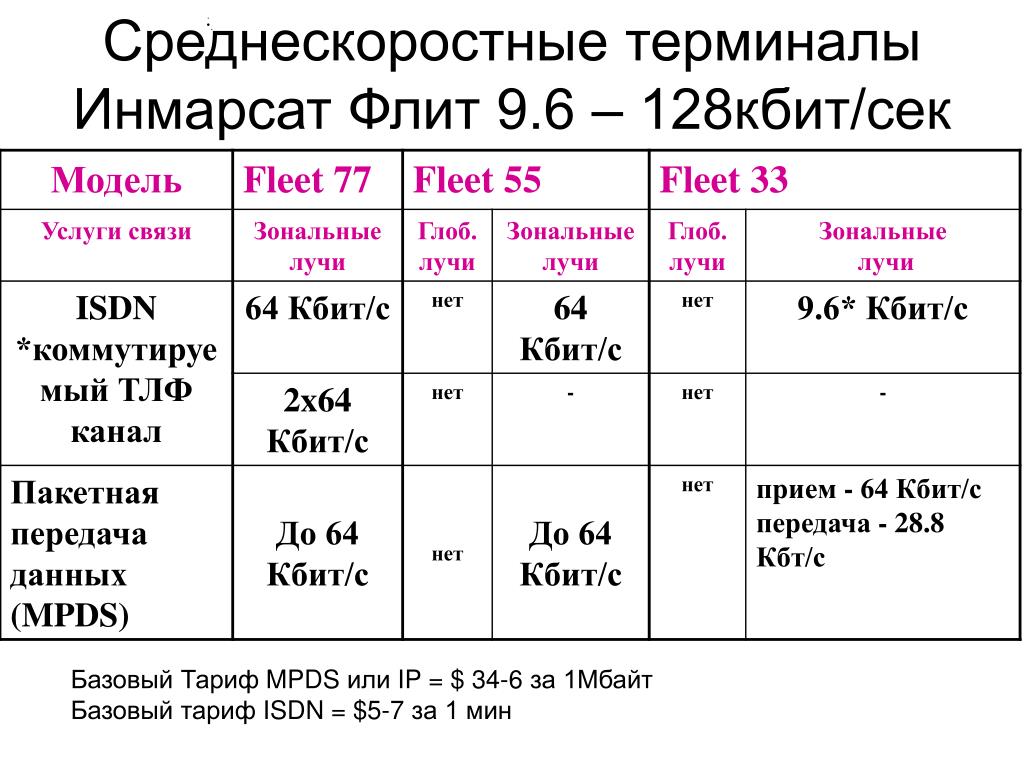

  10. Среднескоростные терминалы Инмарсат Флит 9.6 – 128кбит/сек Базовый Тариф MPDS или IP =$ 34-6 за 1МбайтБазовый тариф ISDN = $5-7 за 1 мин

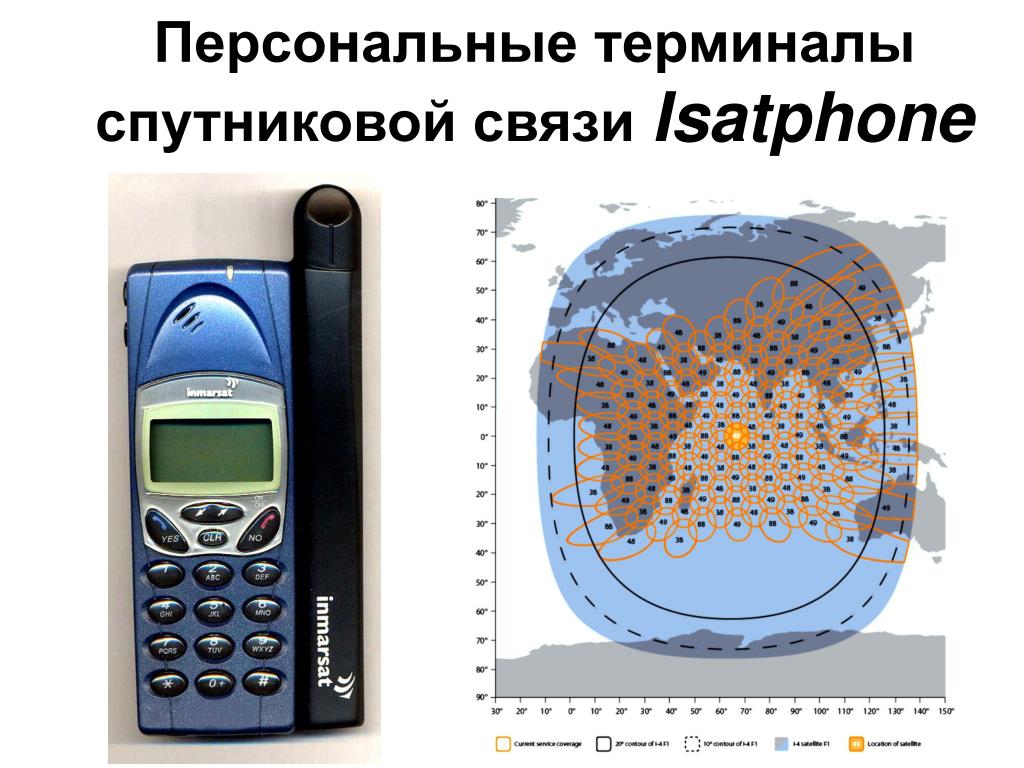

  11. Персональные терминалы спутниковой связи Isatphone

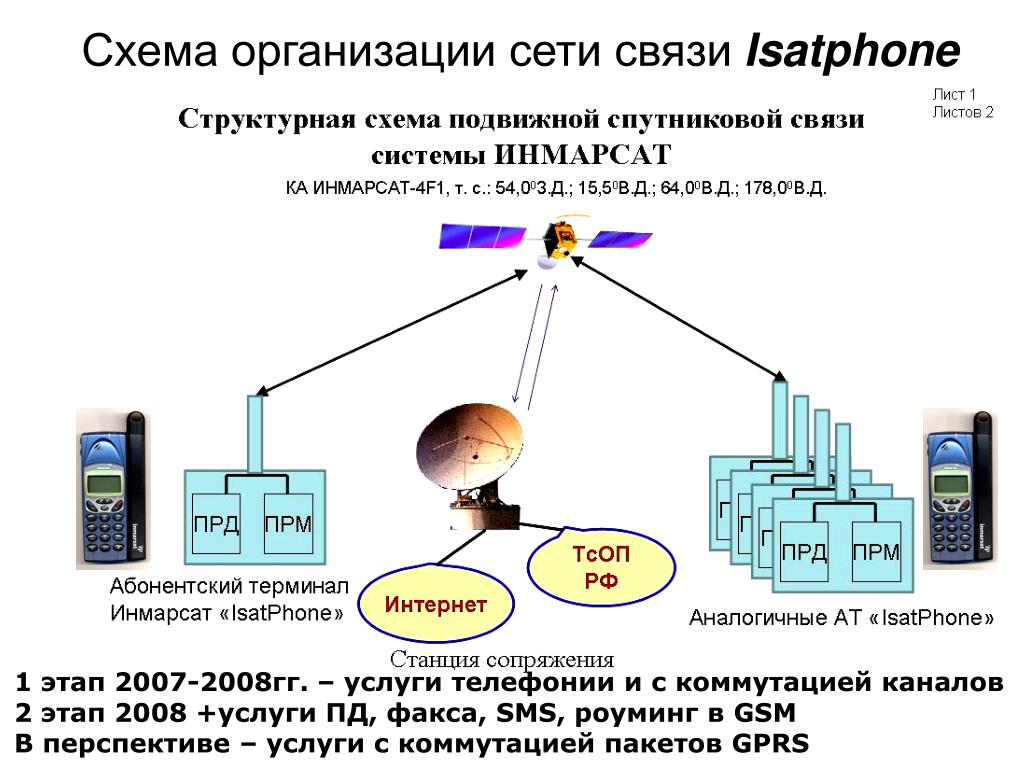

  12. Схема организации сети связи Isatphone 1 этап 2007-2008гг. – услуги телефонии и с коммутацией каналов2 этап 2008 +услуги ПД, факса, SMS, роуминг в GSMВ перспективе – услуги с коммутацией пакетов GPRS

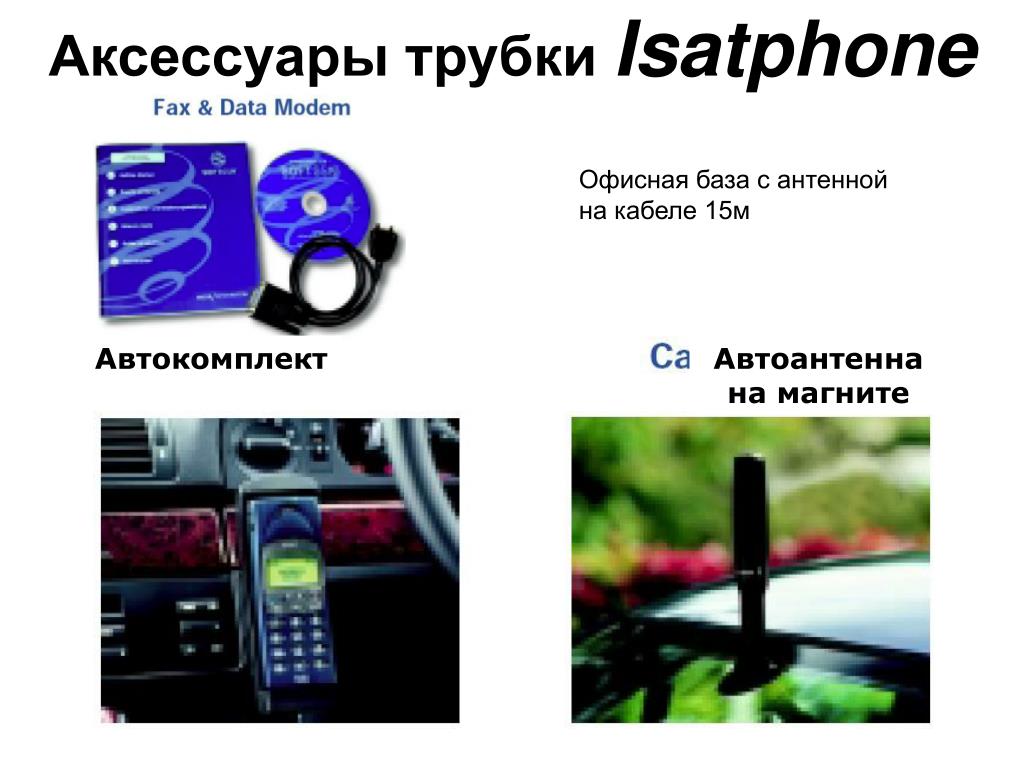

  13. Аксессуары трубки Isatphone Офисная база с антенной на кабеле 15м Автокомплект Автоантенна на магните

  14. Услуги Isatphone • Текущие на 1 этапе 2007-2008г 2G: - Спутниковый режим- телефония • GSM режим- телефония, SMS, ПД 9.6кб/сек, переход в GSM сменой SIM • Карты предоплаты • На 2 этапе 2G+/3G: • Спутниковый режим- тлф, ПД и факс 2.4кб/с, SMS, автоматический роуминг в GSM • GSM режим- телефония, SMS, ПД 9.6кб/сек, переход в GSM автоматически по роумингу • В перспективе 2009+ 2.5G – 3G:GPRS24кб/сек, фикс и динамический IP и др.

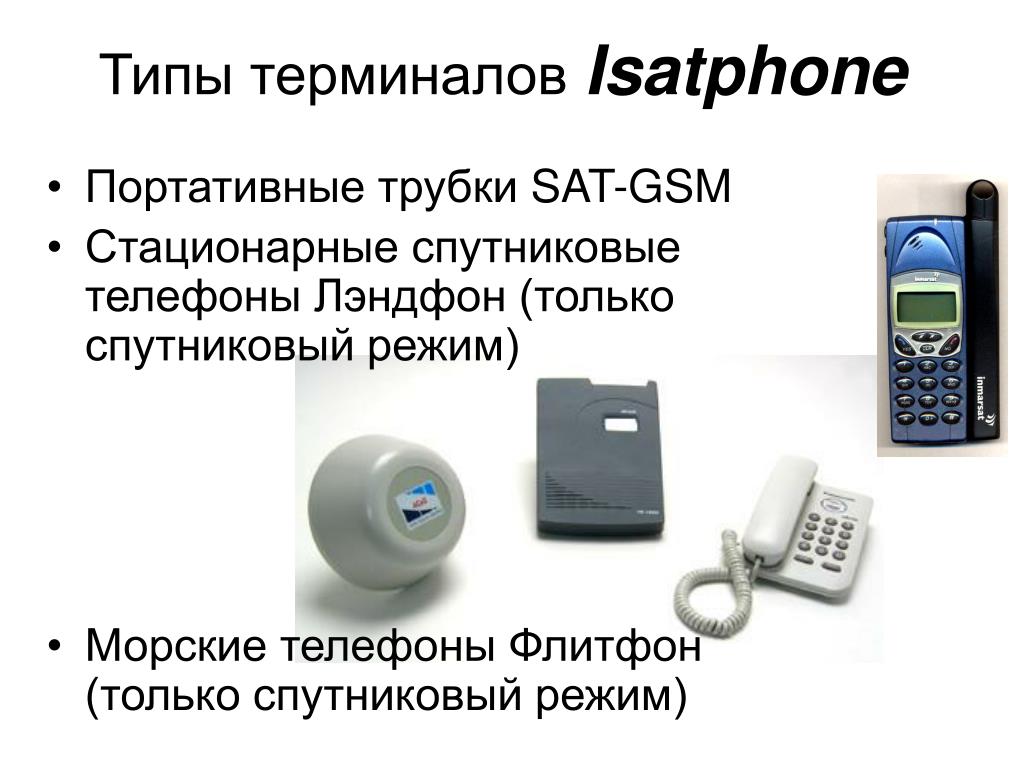

  15. Типы терминалов Isatphone • Портативные трубки SAT-GSM • Стационарные спутниковыетелефоны Лэндфон(только спутниковый режим) • Морские телефоны Флитфон (только спутниковый режим)

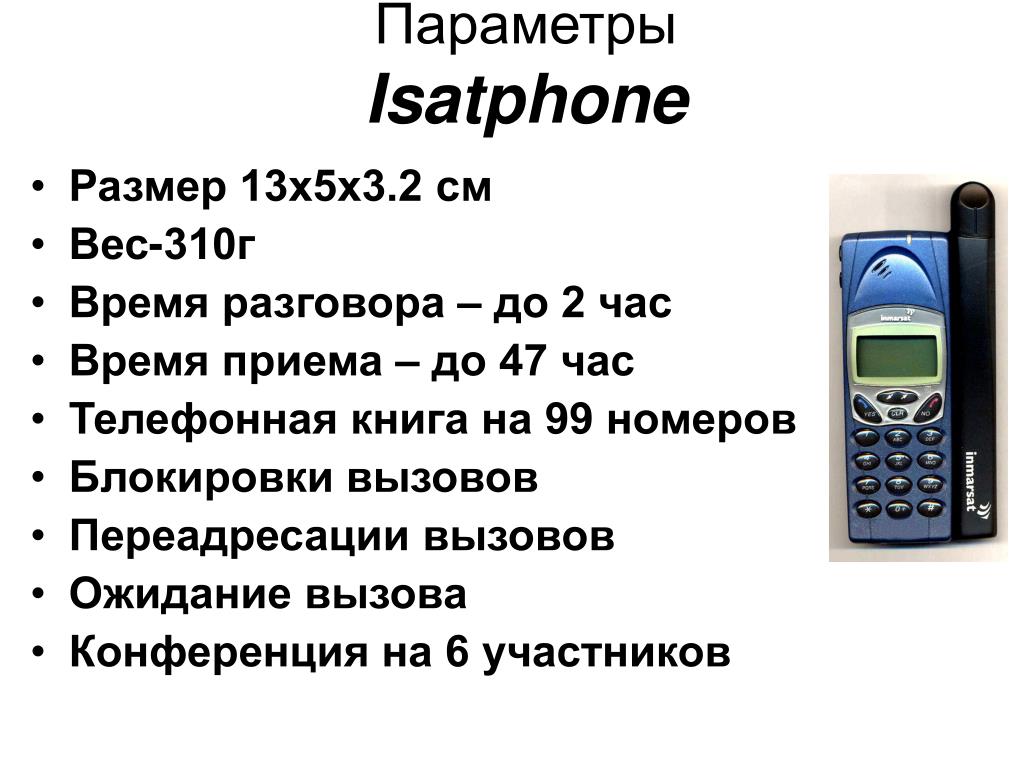

  16. Параметры Isatphone • Размер 13х5х3.2 см • Вес-310г • Время разговора – до 2 час • Время приема – до 47 час • Телефонная книга на 99 номеров • Блокировки вызовов • Переадресации вызовов • Ожидание вызова • Конференция на 6 участников

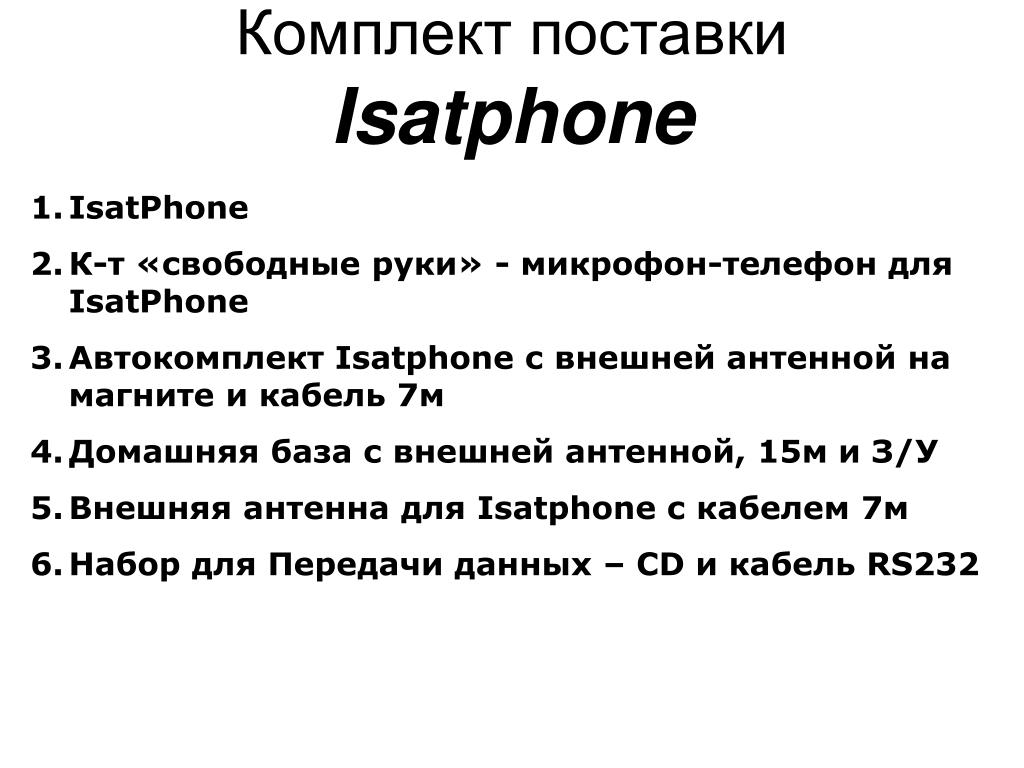

  17. Комплект поставки Isatphone • IsatPhone • К-т «свободные руки» - микрофон-телефон для IsatPhonе • Автокомплект Isatphone с внешней антенной на магните и кабель 7м • Домашняя база с внешней антенной, 15м и З/У • Внешняя антенна для Isatphone с кабелем 7м • Набор для Передачи данных – CD и кабель RS232

  18. Спасибо за внимание! • Центр поддержки абонентов МВС ГТwww.mvsnet.net Тел. +7-495-967-1880/1868/1237; Fax: +7-495-795-1890/1238 Email:mvsgt@marsat.ru
