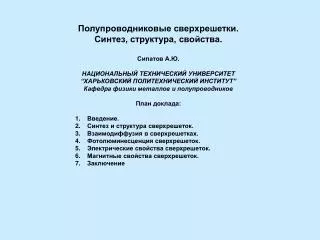

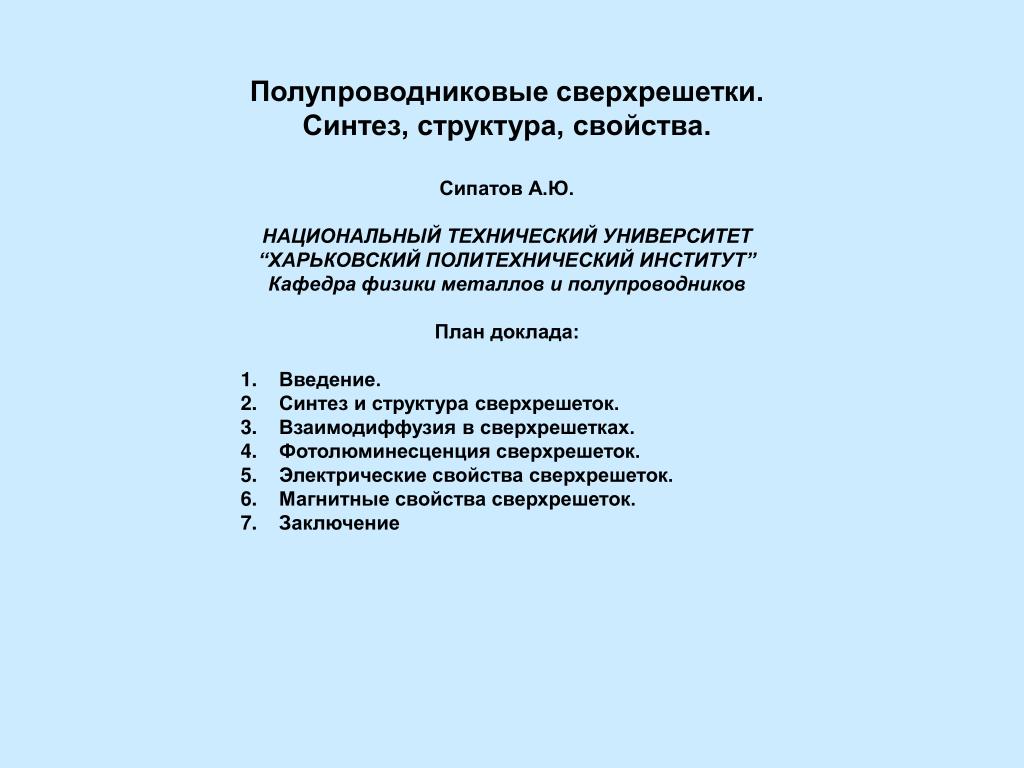

  1. Полупроводниковые сверхрешетки. • Синтез, структура, свойства. • Сипатов А.Ю. • НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ • “ХАРЬКОВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ” • Кафедра физики металлов и полупроводников • План доклада: • Введение. • Синтез и структура сверхрешеток. • Взаимодиффузия в сверхрешетках. • Фотолюминесценция сверхрешеток. • Электрические свойства сверхрешеток. • Магнитные свойства сверхрешеток. • Заключение

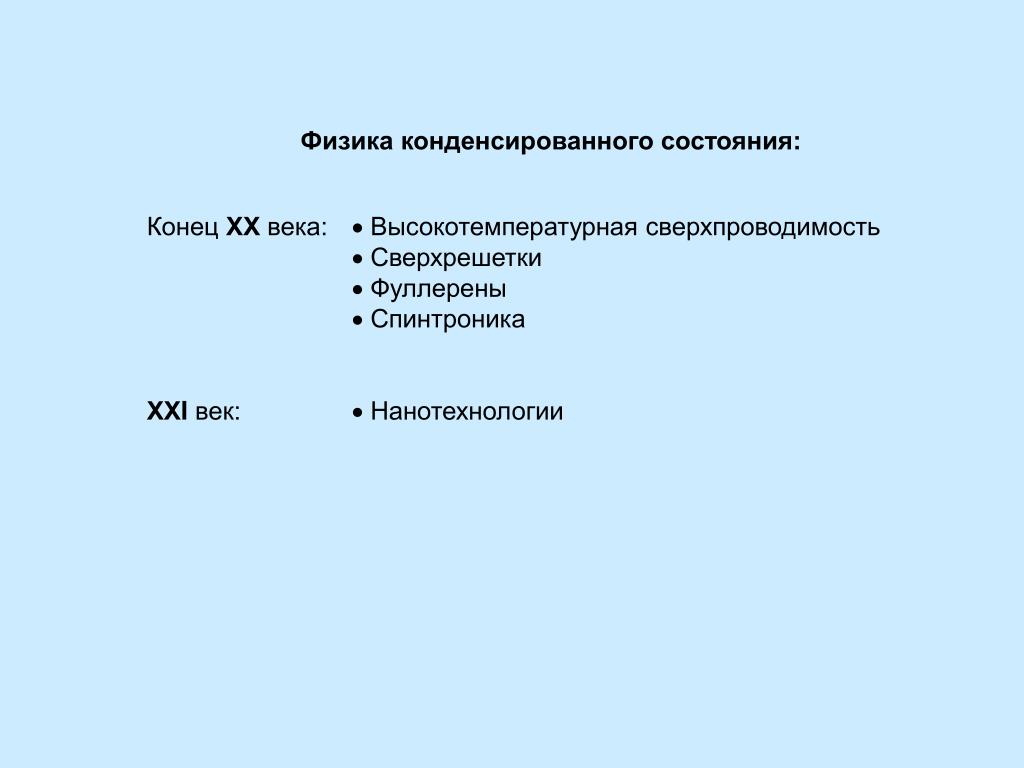

  2. Физика конденсированного состояния: Конец ХХ века: Высокотемпературная сверхпроводимость Сверхрешетки  Фуллерены  Спинтроника ХХI век: Нанотехнологии

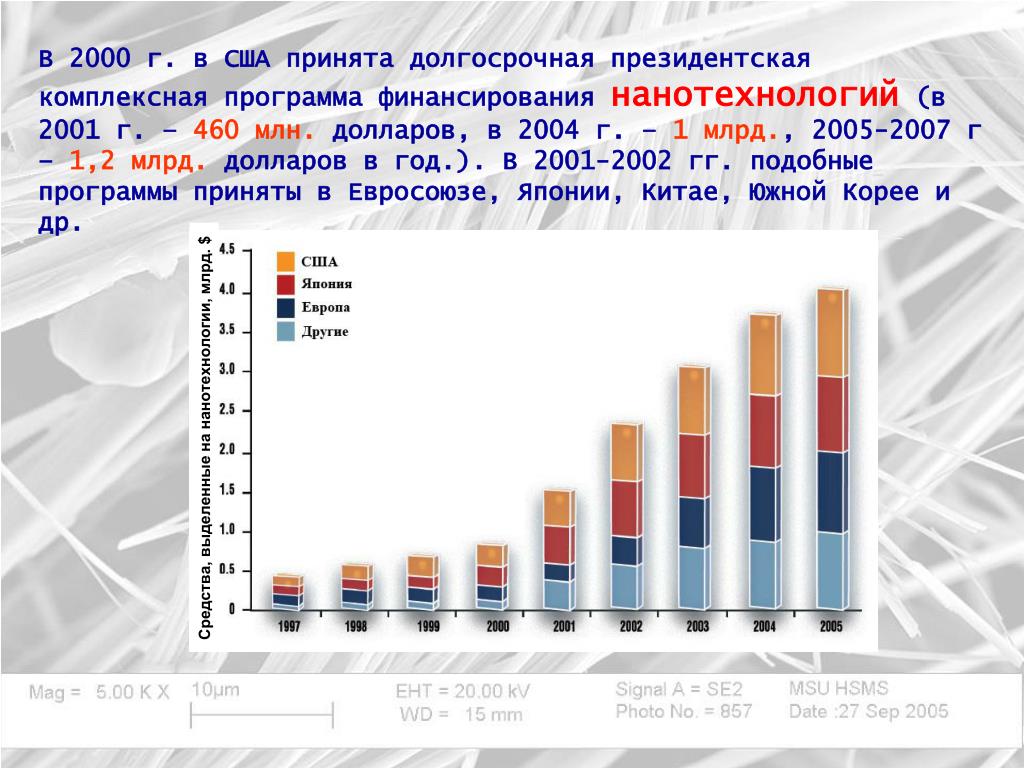

  3. В 2000 г. в США принята долгосрочная президентская комплексная программа финансирования нанотехнологий (в 2001 г. – 460 млн. долларов, в 2004 г. – 1 млрд., 2005-2007 г – 1,2 млрд. долларов в год.). В 2001-2002 гг. подобные программы приняты в Евросоюзе, Японии, Китае, Южной Корее и др. Средства, выделенные на нанотехнологии, млрд. $

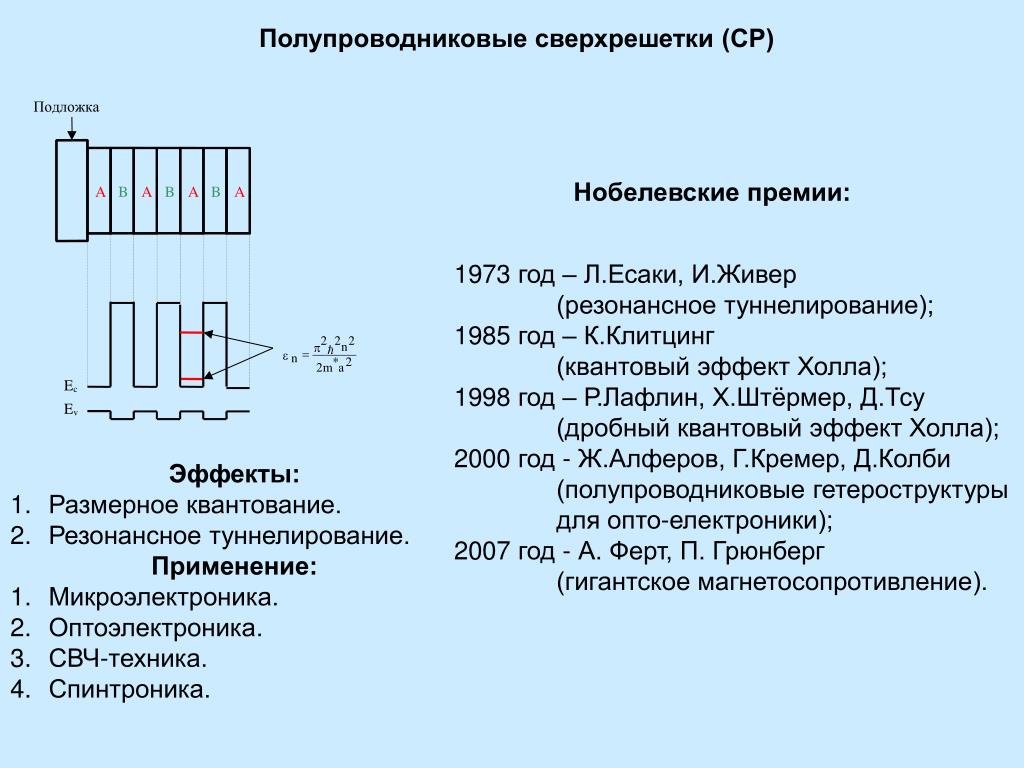

  4. Полупроводниковые сверхрешетки (СР) Нобелевские премии: 1973 год – Л.Есаки, И.Живер (резонансное туннелирование); 1985 год – К.Клитцинг (квантовый эффект Холла); 1998 год – Р.Лафлин, Х.Штёрмер, Д.Тсу (дробный квантовый эффект Холла); 2000 год - Ж.Алферов, Г.Кремер, Д.Колби (полупроводниковые гетероструктуры для опто-електроники); 2007 год - А. Ферт, П. Грюнберг (гигантское магнетосопротивление). • Эффекты: • Размерное квантование. • Резонансное туннелирование. • Применение: • Микроэлектроника. • Оптоэлектроника. • СВЧ-техника. • Спинтроника.

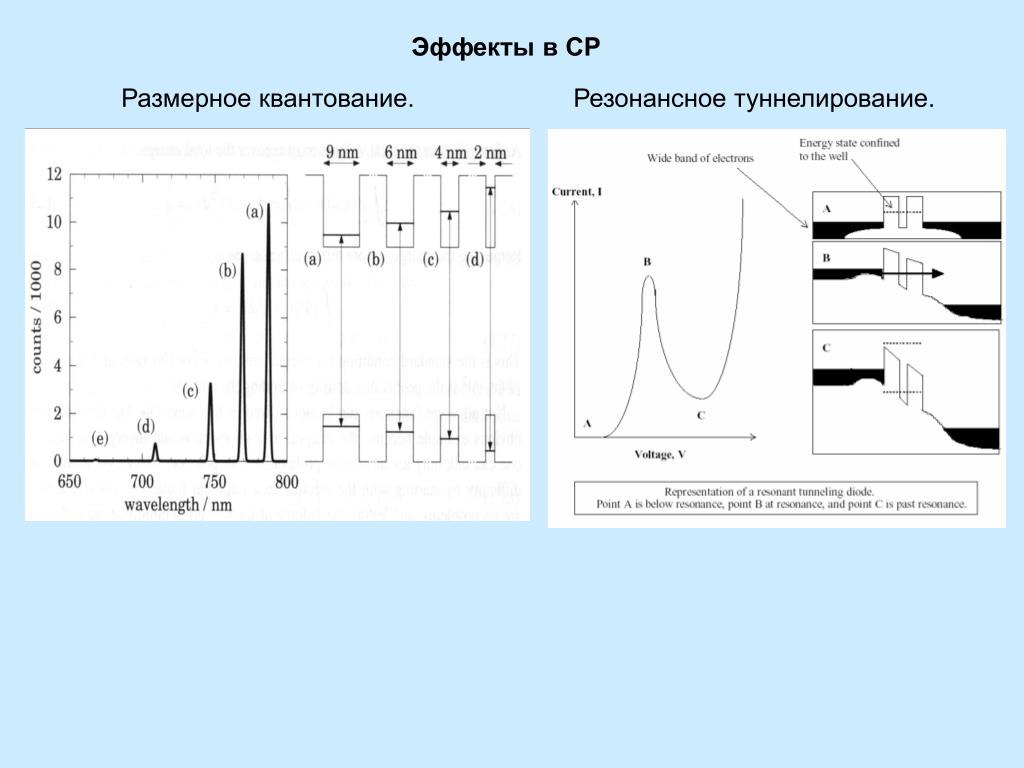

  5. Эффекты в СР Размерное квантование. Резонансное туннелирование.

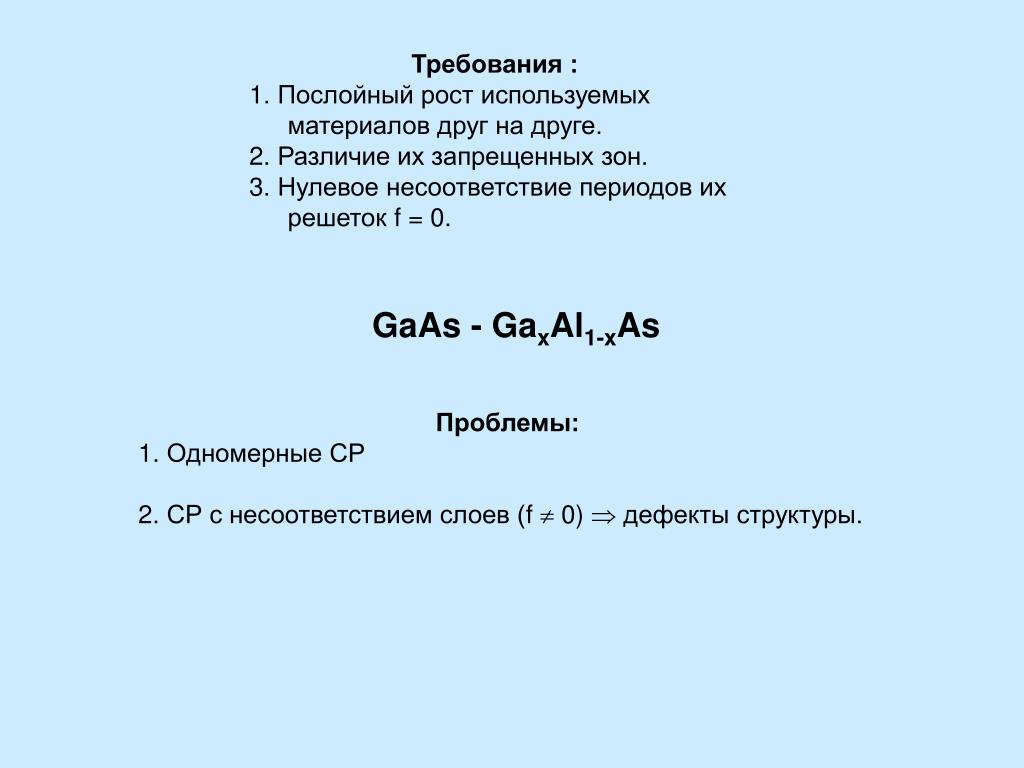

  6. Требования : 1. Послойный рост используемых материалов друг на друге. 2. Различие их запрещенных зон. 3. Нулевое несоответствие периодов их решеток f = 0. GaAs - GaxAl1-xAs Проблемы: 1. Одномерные СР 2. СР с несоответствием слоев (f  0)  дефекты структуры.

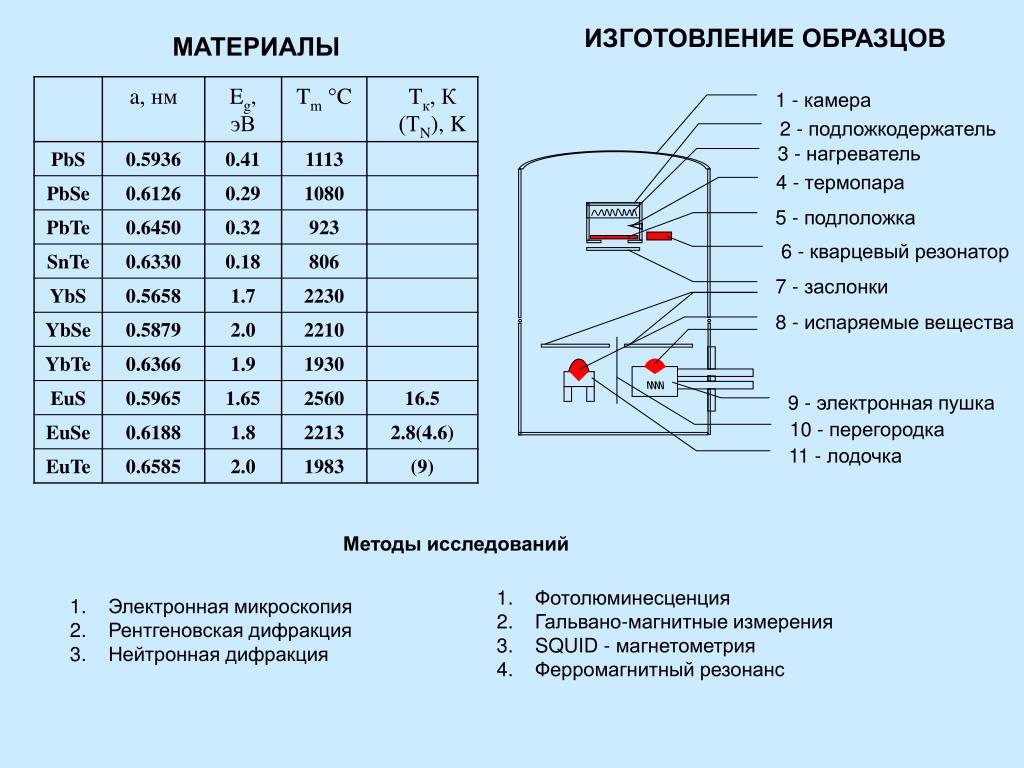

  7. 1 - камера 2 - подложкодержатель 3 - нагреватель 4- термопара 5 - подлоложка 6 - кварцевый резонатор 7 - заслонки 8 - испаряемые вещества 9 - электронная пушка 10 - перегородка 11 - лодочка ИЗГОТОВЛЕНИЕ ОБРАЗЦОВ МАТЕРИАЛЫ Методы исследований • Фотолюминесценция • Гальвано-магнитные измерения • SQUID- магнетометрия • Ферромагнитный резонанс • Электронная микроскопия • Рентгеновская дифракция • Нейтронная дифракция

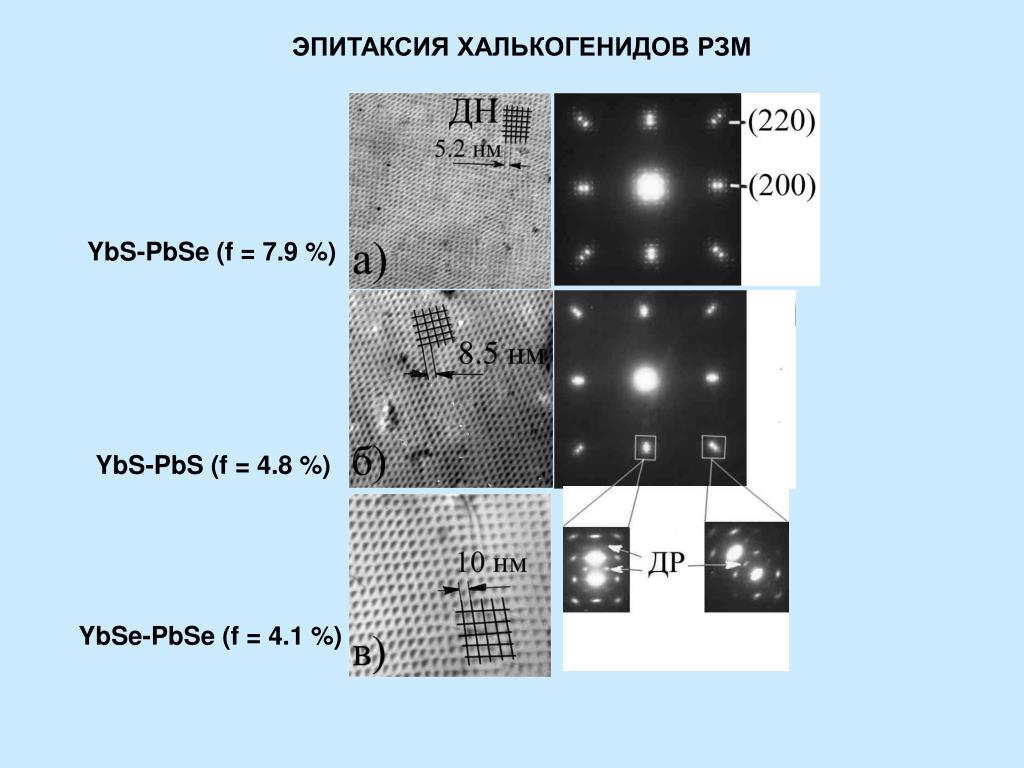

  8. ЭПИТАКСИЯ ХАЛЬКОГЕНИДОВ РЗМ YbS-PbSe (f = 7.9 %) YbS-PbS (f = 4.8 %) YbSe-PbSe (f = 4.1 %)

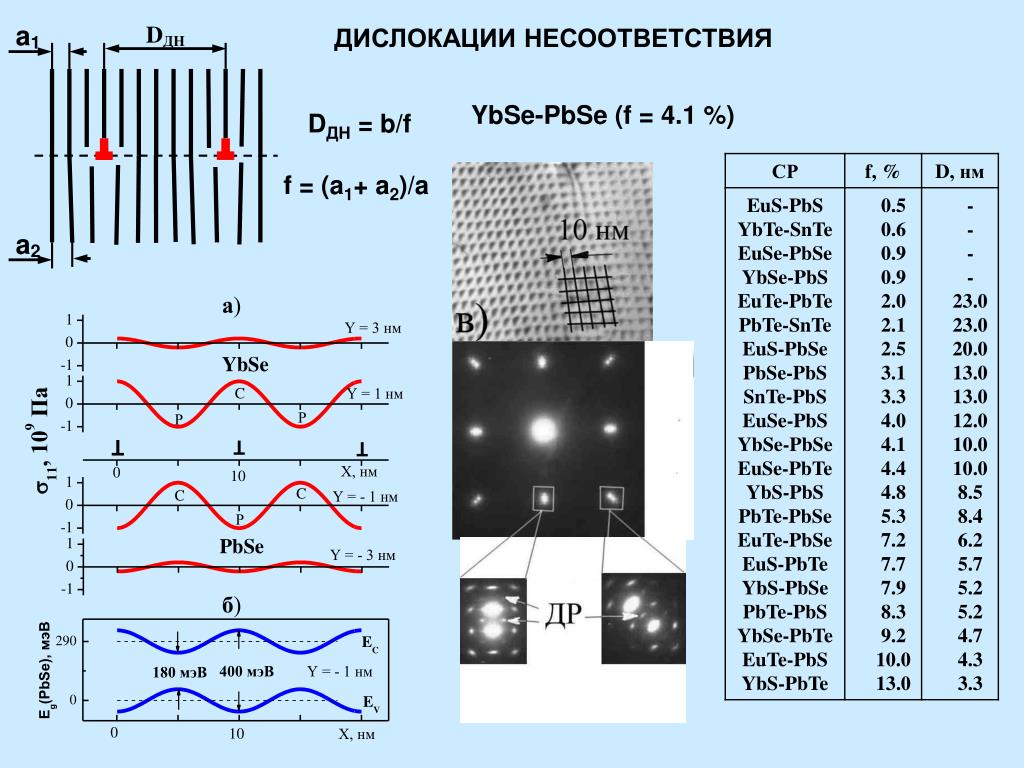

  9. ДИСЛОКАЦИИ НЕСООТВЕТСТВИЯ YbSe-PbSe (f = 4.1 %) DДН = b/f f = (a1+a2)/a

  10. РЕНТГЕНОВСКАЯ ДИФРАКЦИЯ   2 2 на отражение на просвет

  11. EC A B A B A B EV A B ТИПЫ СВЕРХРЕШЕТОЧНЫХ НАНОСТРУКТУР 1.Одномерные (композиционные) сверхрешетки (f  0, h < hc ) 2.Двумерные (дислокационные) сверхрешетки (f > 2%, h > hc ) 3.Трехмерные (композиционно-дислокационные) сверхрешетки

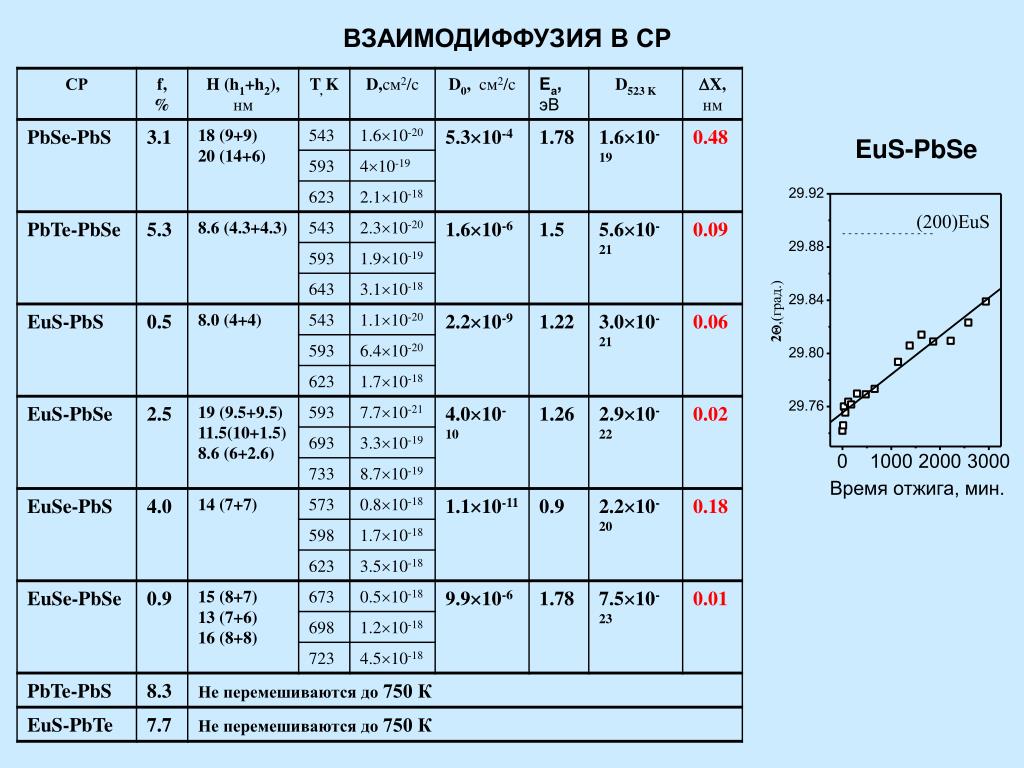

  12. ВЗАИМОДИФФУЗИЯ В СР PbSe-PbS D = D0 exp(Ea/kT), X2 ~ 4Dt Для быстрой диффузии: D0 = 2.410-10 см2/с; Еа = 0.95 эВ. Для медленной диффузии: D0 = 5.310-4 см2/с; Еа = 1.78 эВ. D(523К) = 1.610-19 см2/сек, X = 0.48 нм (1 час при Т = 523 К)

  13. ВЗАИМОДИФФУЗИЯ В СР EuS-PbSe

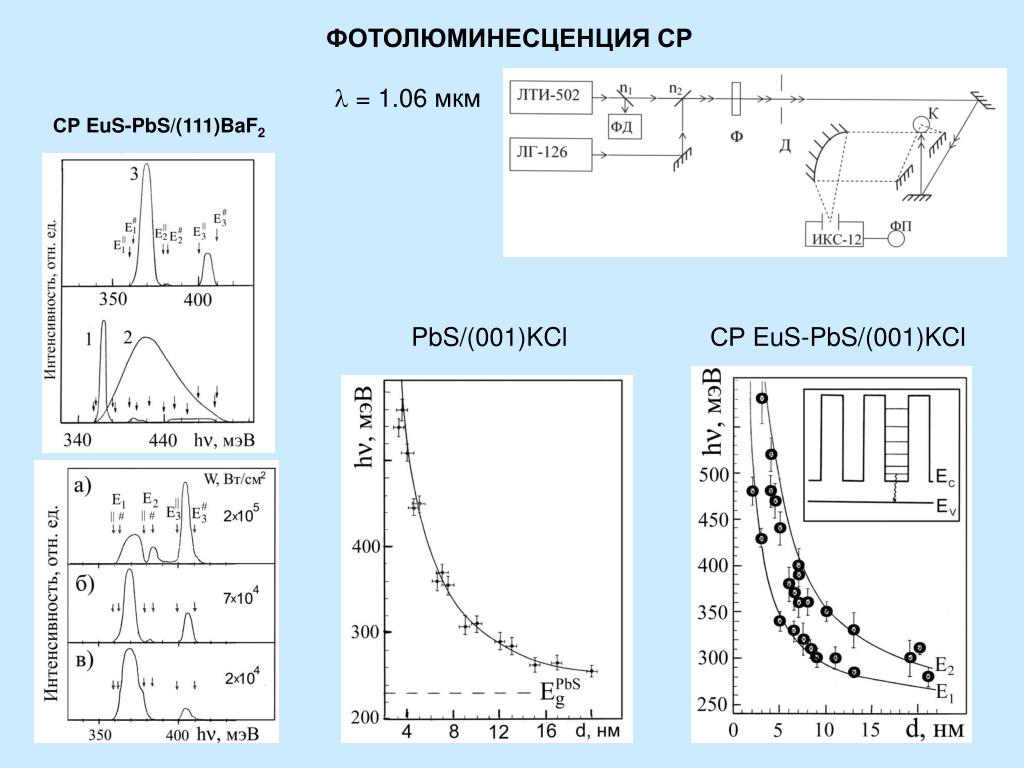

  14. ФОТОЛЮМИНЕСЦЕНЦИЯ СР = 1.06 мкм СР EuS-PbS/(111)BaF2 PbS/(001)KCl СР EuS-PbS/(001)KCl

  15. ФОТОЛЮМИНЕСЦЕНЦИЯ ТРЕХМЕРНЫХ СР PbSe-PbS

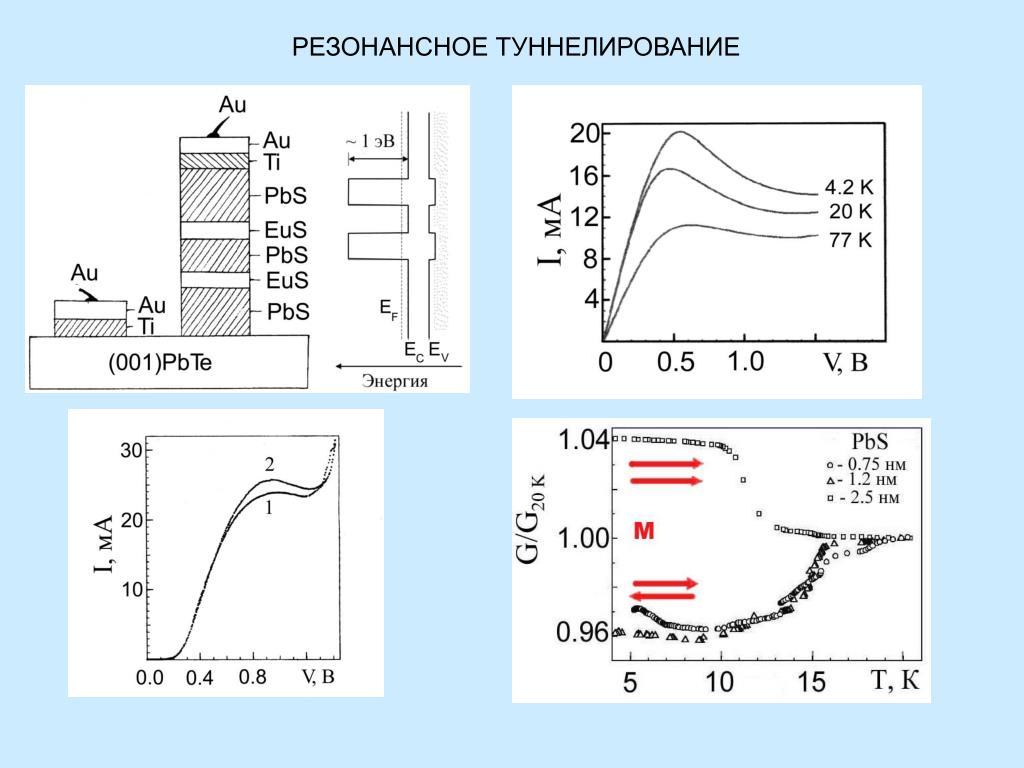

  16. РЕЗОНАНСНОЕ ТУННЕЛИРОВАНИЕ

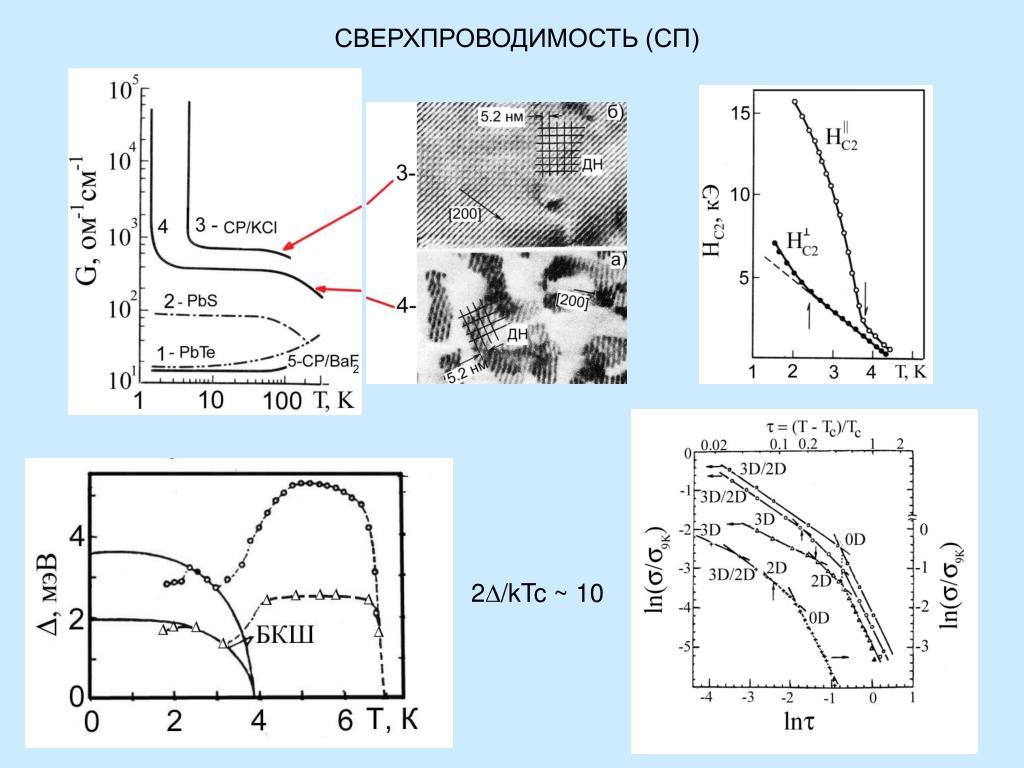

  17. СВЕРХПРОВОДИМОСТЬ (СП) 2/kTc ~ 10

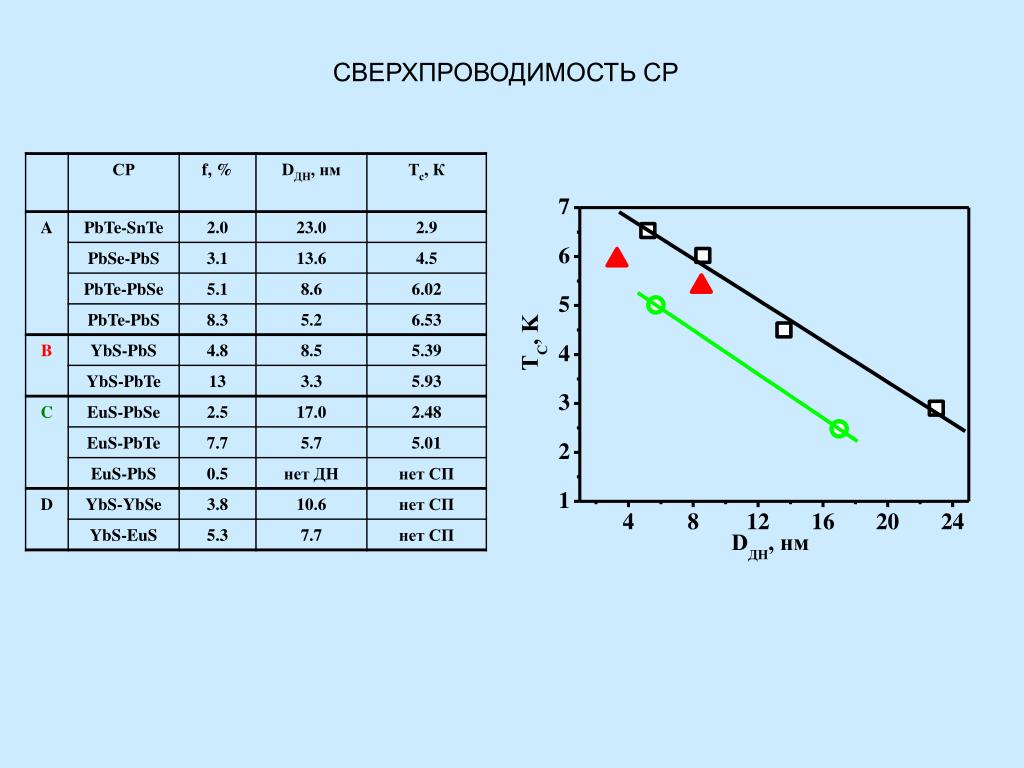

  18. СВЕРХПРОВОДИМОСТЬ СР

  19. МАГНИТНЫЕ СР Металлические СР

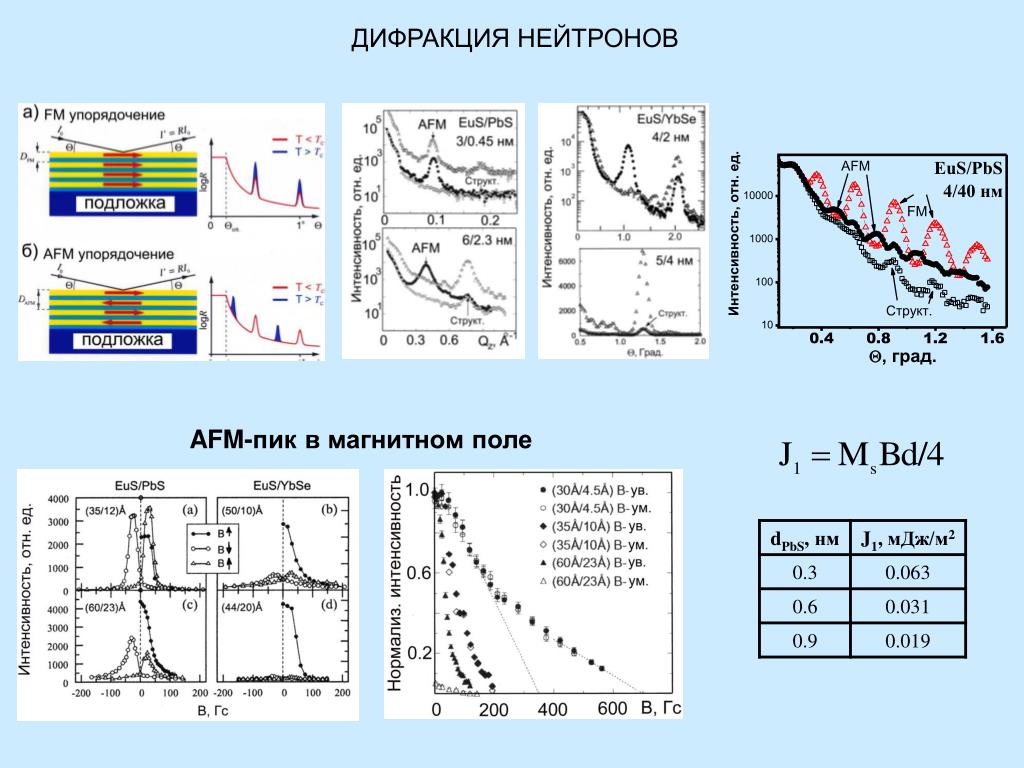

  20. ДИФРАКЦИЯ НЕЙТРОНОВ AFM-пик в магнитном поле

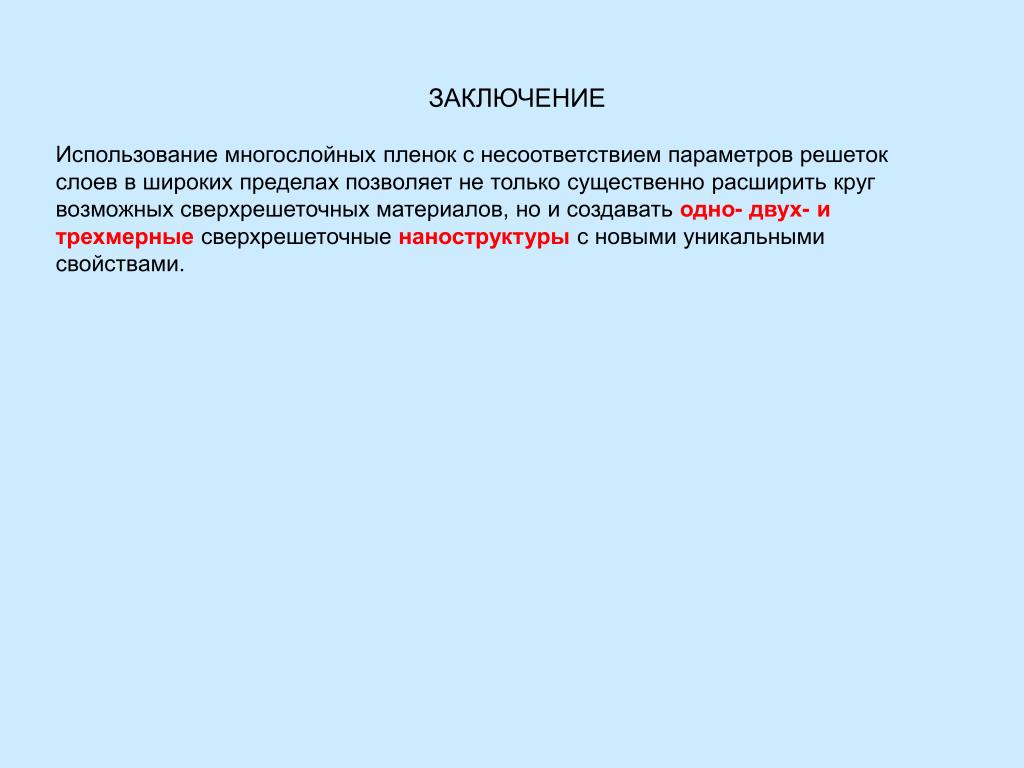

  21. ЗАКЛЮЧЕНИЕ Использование многослойных пленок с несоответствием параметров решеток слоев в широких пределах позволяет не только существенно расширить круг возможных сверхрешеточных материалов, но и создавать одно- двух- и трехмерные сверхрешеточные наноструктуры с новыми уникальными свойствами.
