الشركة العامة لتوليد الطاقة الكهربائية في محردة

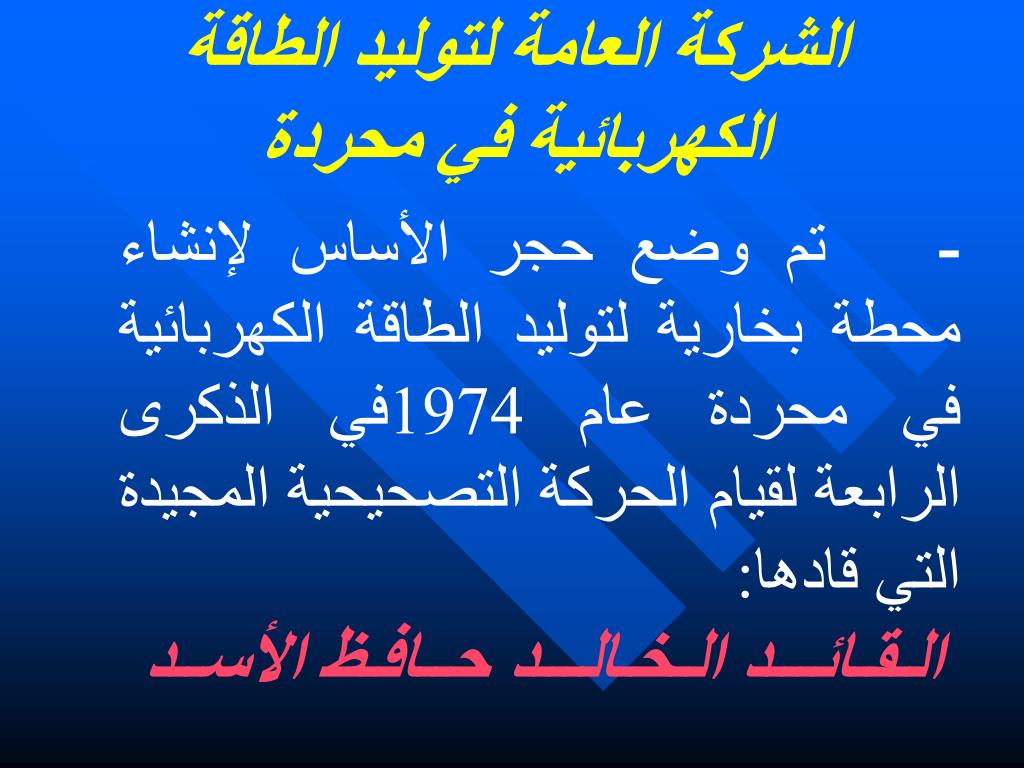

1. الشركة العامة لتوليد الطاقة الكهربائية في محردة -   تم وضع حجر الأساس لإنشاء محطة بخارية لتوليد الطاقة الكهربائية في محردة عام 1974في الذكرى الرابعة لقيام الحركة التصحيحية المجيدة التي قادها: الـقـائـــد الـخـالـــدحــافـظ الأســد

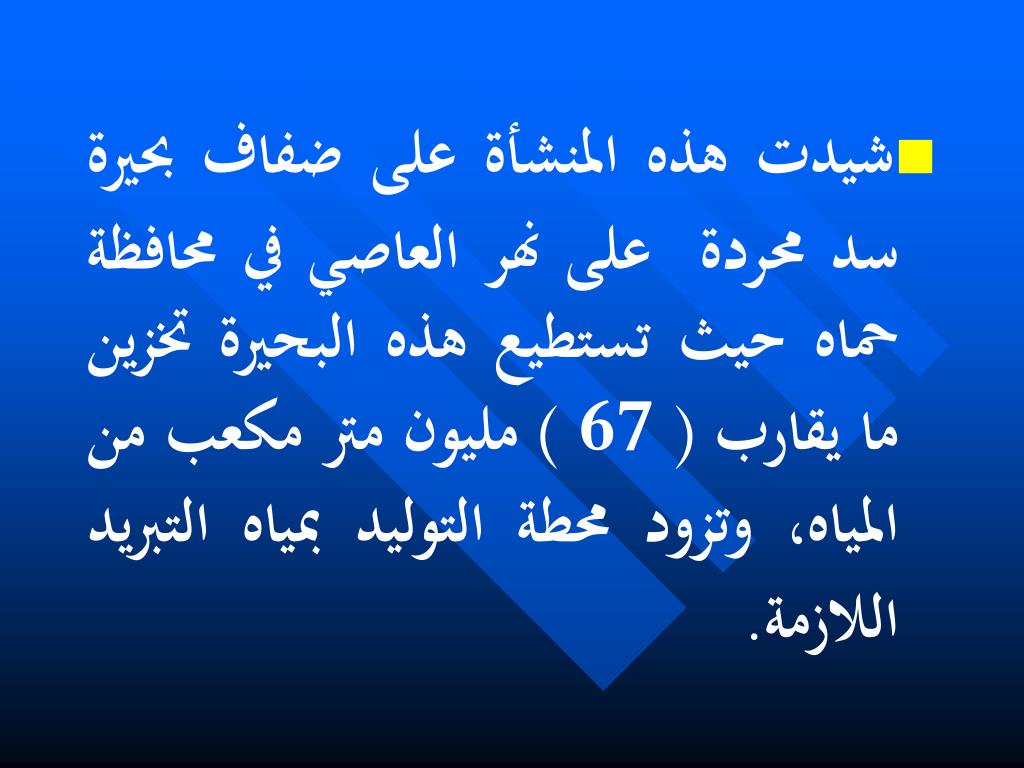

2. شيدت هذه المنشأة على ضفاف بحيرة سد محردة على نهر العاصي في محافظة حماه حيث تستطيع هذه البحيرة تخزين ما يقارب ( 67 ) مليون متر مكعب من المياه، وتزود محطة التوليد بمياه التبريد اللازمة.

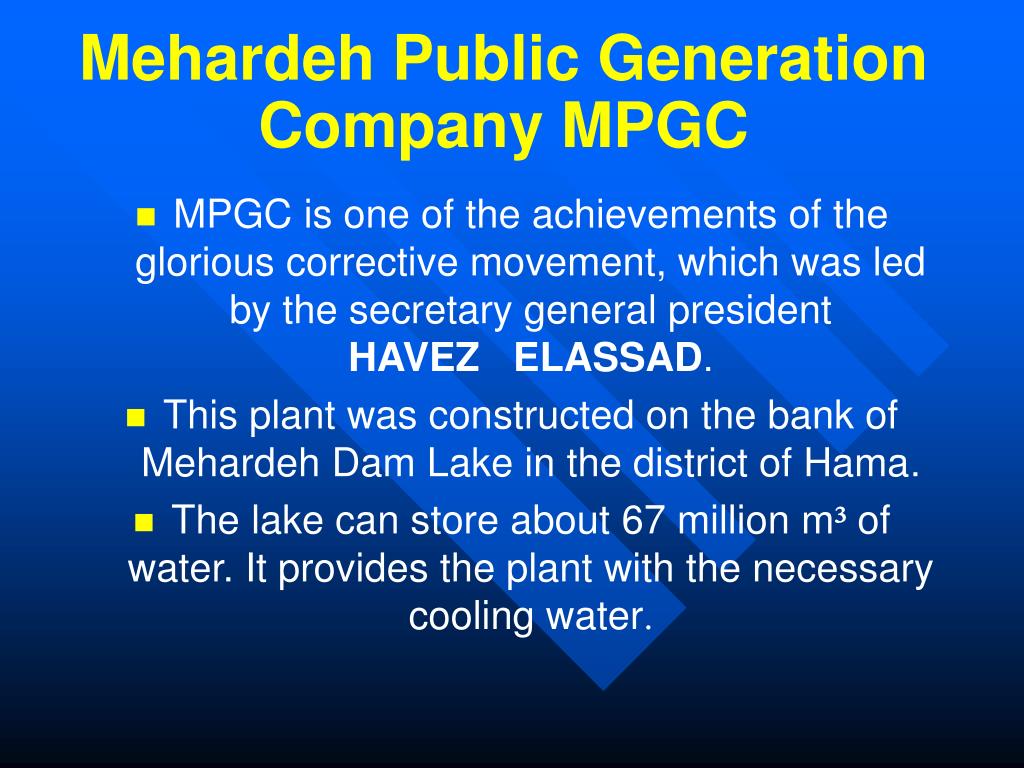

3. Mehardeh Public Generation Company MPGC • MPGC is one of the achievements of the glorious corrective movement, which was led by the secretary general president HAVEZ ELASSAD. • This plant was constructed on the bank of Mehardeh Dam Lake in the district of Hama. • The lake can store about 67 million m³ of water. It provides the plant with the necessary cooling water.

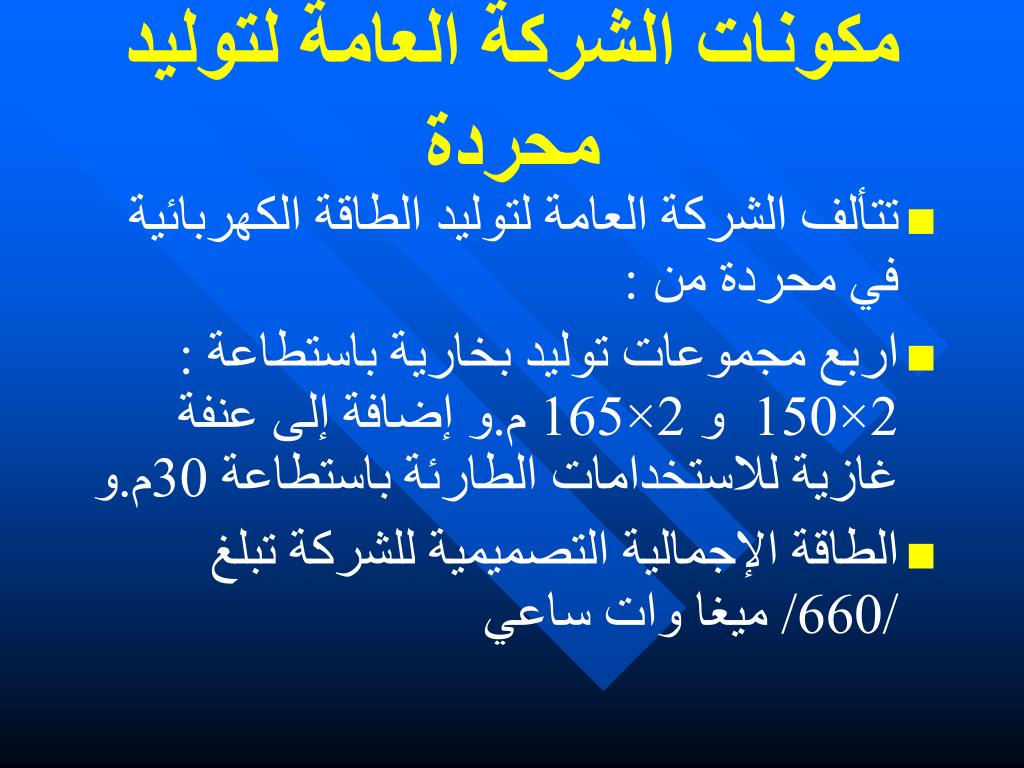

5. مكونات الشركة العامة لتوليد محردة • تتألف الشركة العامة لتوليد الطاقة الكهربائية في محردة من : • اربع مجموعات توليد بخارية باستطاعة : 2×150 و 2×165 م.و إضافة إلى عنفة غازية للاستخدامات الطارئة باستطاعة 30م.و • الطاقة الإجمالية التصميمية للشركة تبلغ /660/ ميغا وات ساعي

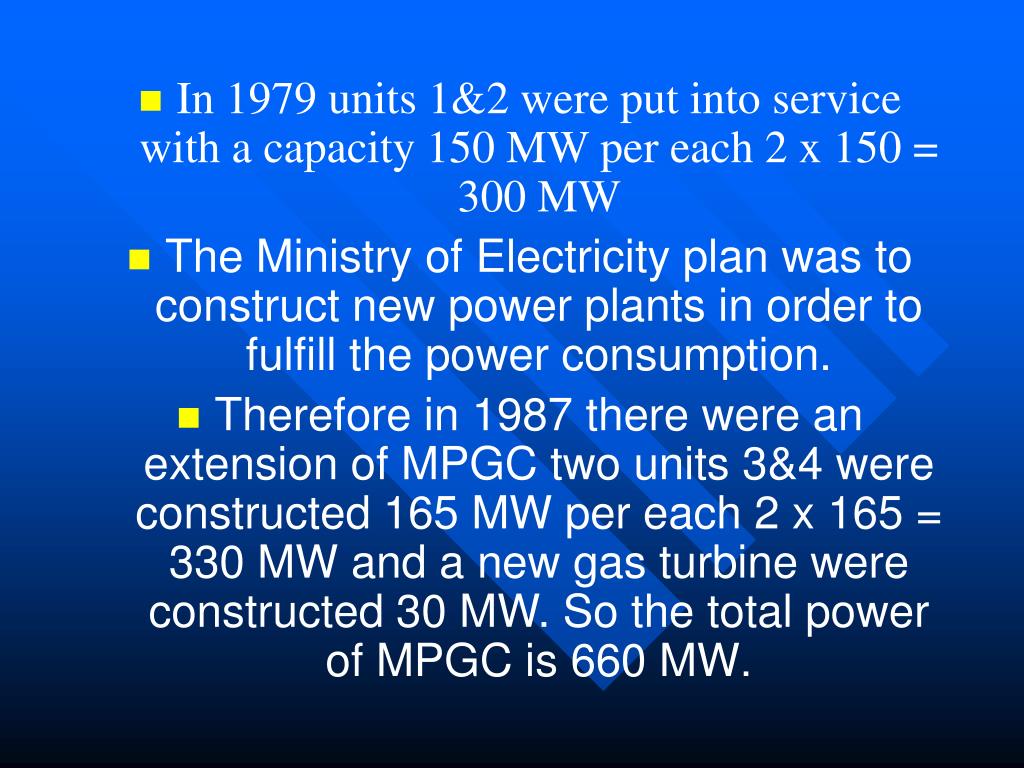

7. In 1979 units 1&2 were put into service with a capacity 150 MW per each 2 x 150 = 300MW • The Ministry of Electricity plan was to construct new power plants in order to fulfill the power consumption. • Therefore in 1987 there were an extension of MPGC two units 3&4 were constructed 165 MW per each 2 x 165 = 330 MW and a new gas turbine were constructed 30 MW. So the total power of MPGC is 660 MW.

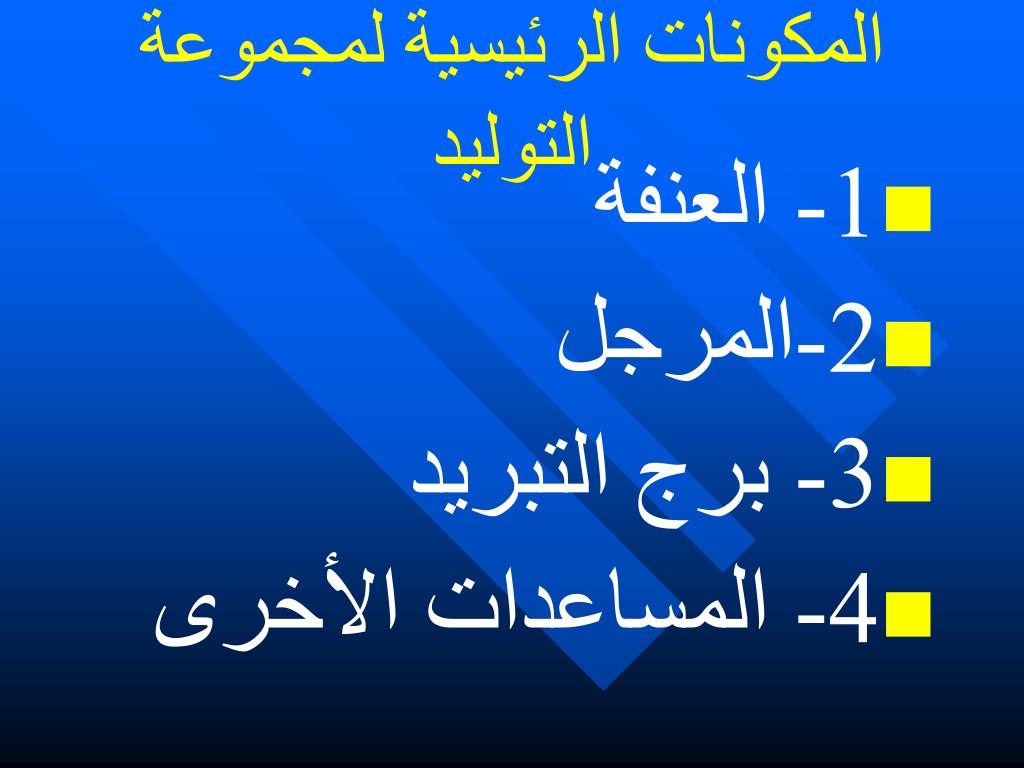

8. المكونات الرئيسية لمجموعة التوليد • 1- العنفة • 2-المرجل • 3- برج التبريد • 4- المساعدات الأخرى

9. العنفة تتكون العنفة من : • 1- مرحلة الضغط العالي • 2- مرحلة الضغط المتوسط • 3- مرحلة الضغط المنخفض

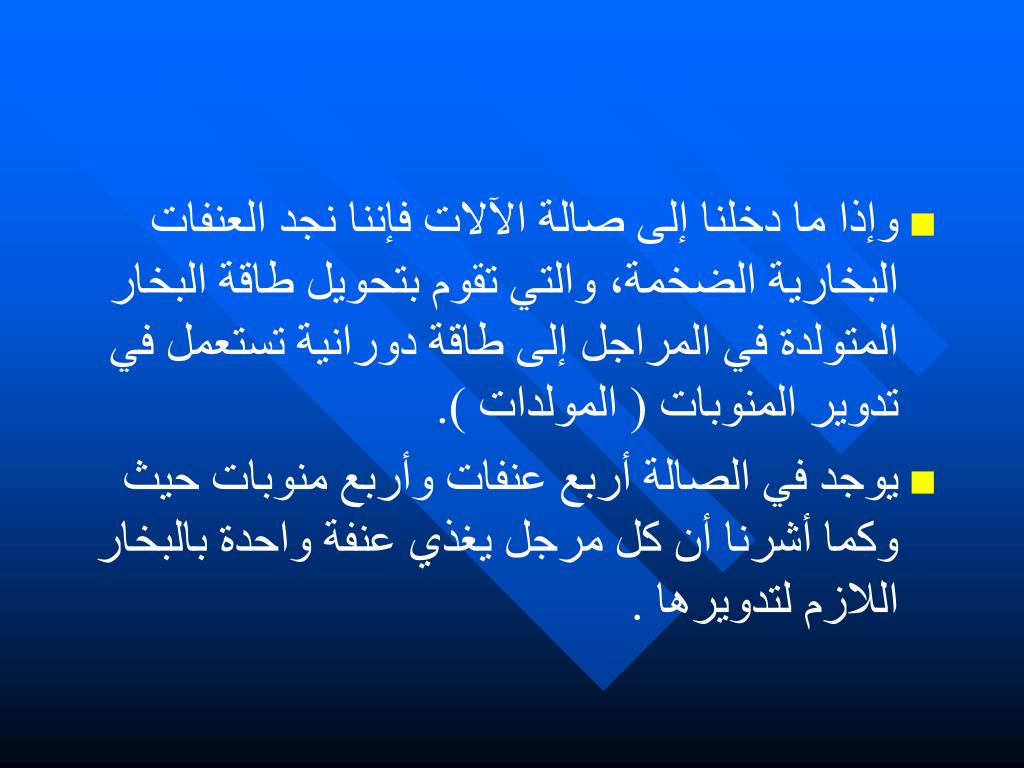

12. وإذا ما دخلنا إلى صالة الآلات فإننا نجد العنفات البخارية الضخمة، والتي تقوم بتحويل طاقة البخار المتولدة في المراجل إلى طاقة دورانية تستعمل في تدوير المنوبات ( المولدات ). • يوجد في الصالة أربع عنفات وأربع منوبات حيث وكما أشرنا أن كل مرجل يغذي عنفة واحدة بالبخار اللازم لتدويرها .

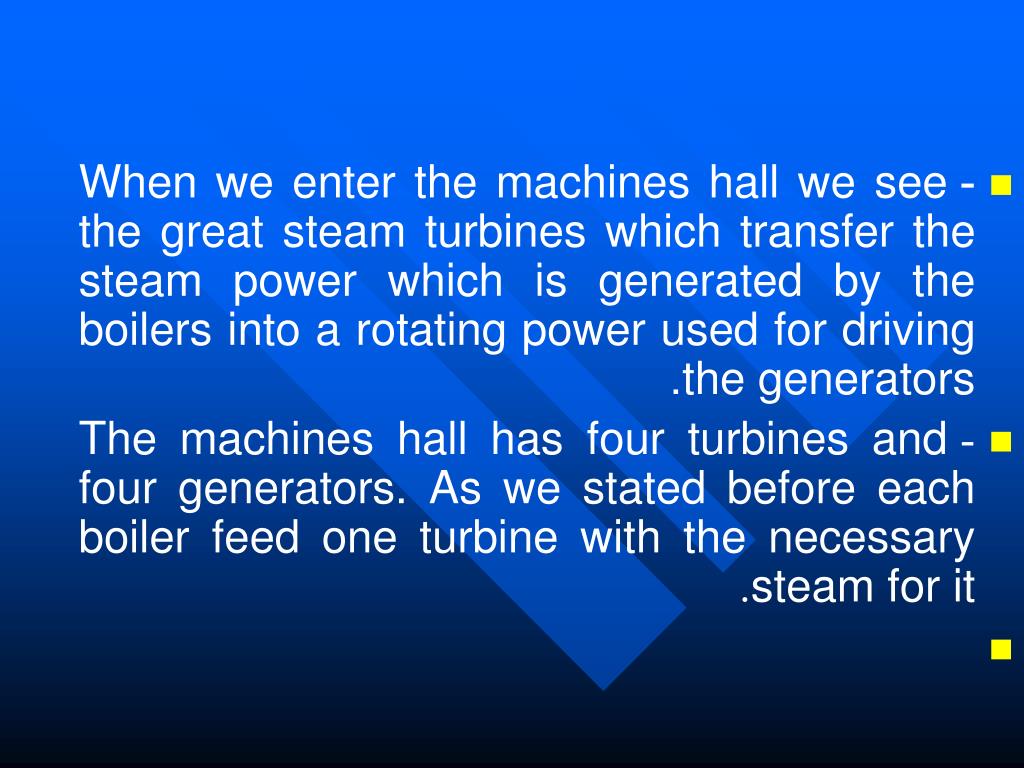

13. -When we enter the machines hall we see the great steam turbines which transfer the steam power which is generated by the boilers into a rotating power used for driving the generators. • -The machines hall has four turbines and four generators. As we stated before each boiler feed one turbine with the necessary steam for it.

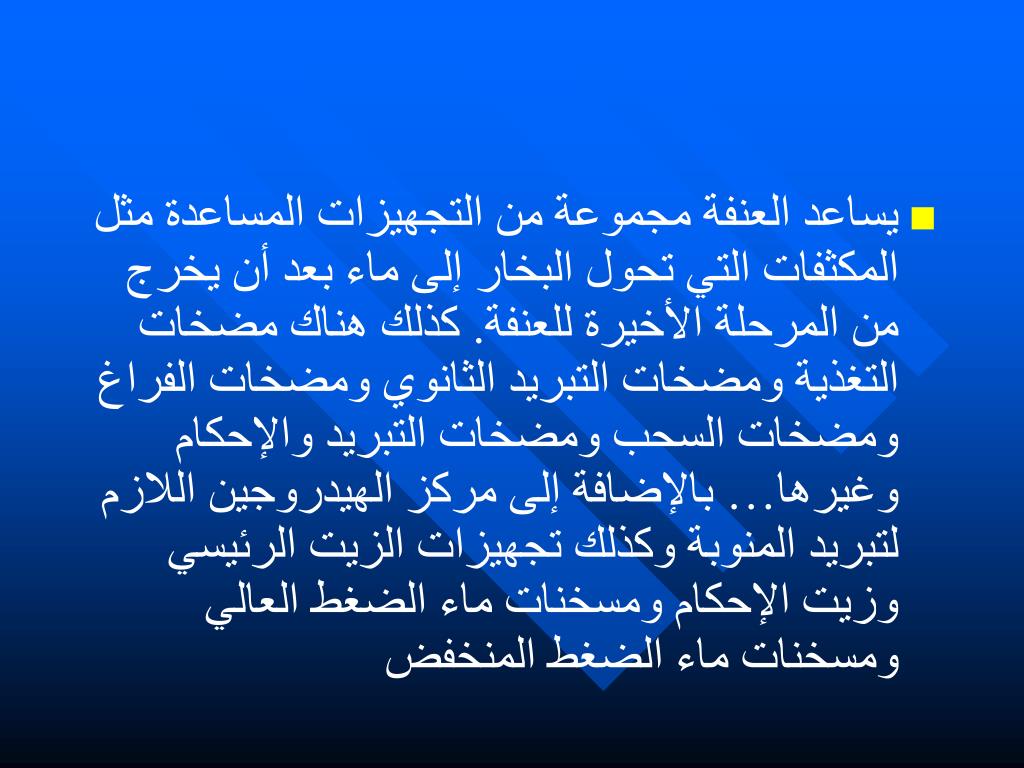

14. يساعد العنفة مجموعة من التجهيزات المساعدة مثل المكثفات التي تحول البخار إلى ماء بعد أن يخرج من المرحلة الأخيرة للعنفة. كذلك هناك مضخات التغذية ومضخات التبريد الثانوي ومضخات الفراغ ومضخات السحب ومضخات التبريد والإحكام وغيرها… بالإضافة إلى مركز الهيدروجين اللازم لتبريد المنوبة وكذلك تجهيزات الزيت الرئيسي وزيت الإحكام ومسخنات ماء الضغط العالي ومسخنات ماء الضغط المنخفض

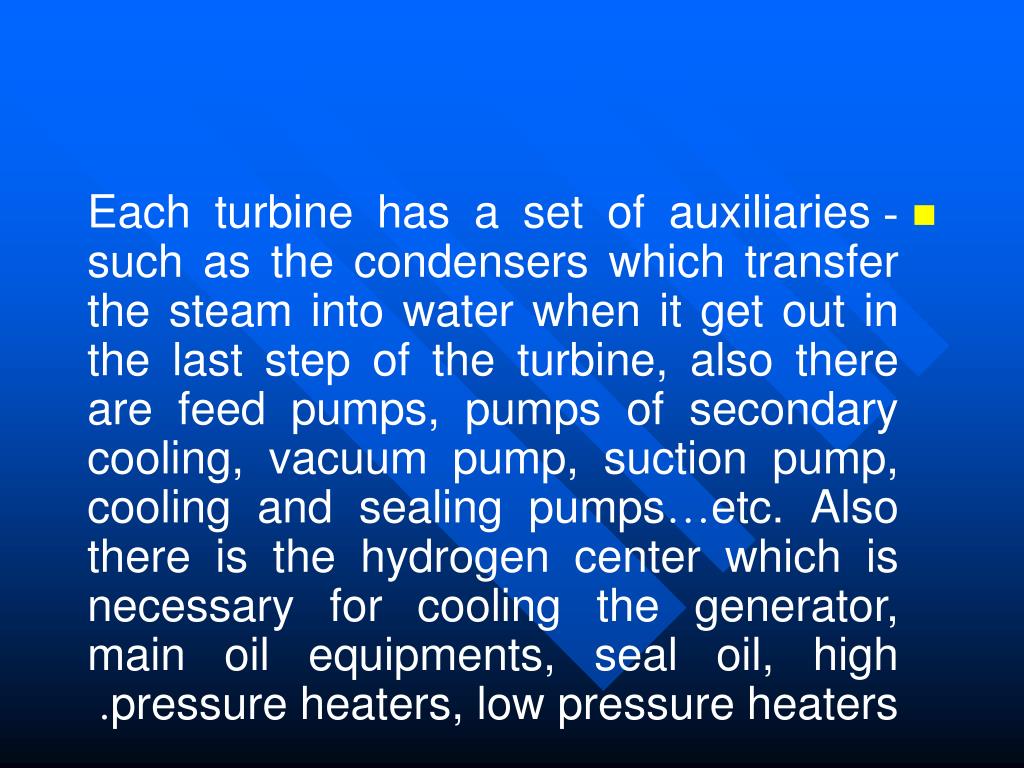

15. -Each turbine has a set of auxiliaries such as the condensers which transfer the steam into water when it get out in the last step of the turbine, also there are feed pumps, pumps of secondary cooling, vacuum pump, suction pump, cooling and sealing pumps…etc. Also there is the hydrogen center which is necessary for cooling the generator, main oil equipments, seal oil, high pressure heaters, low pressure heaters.

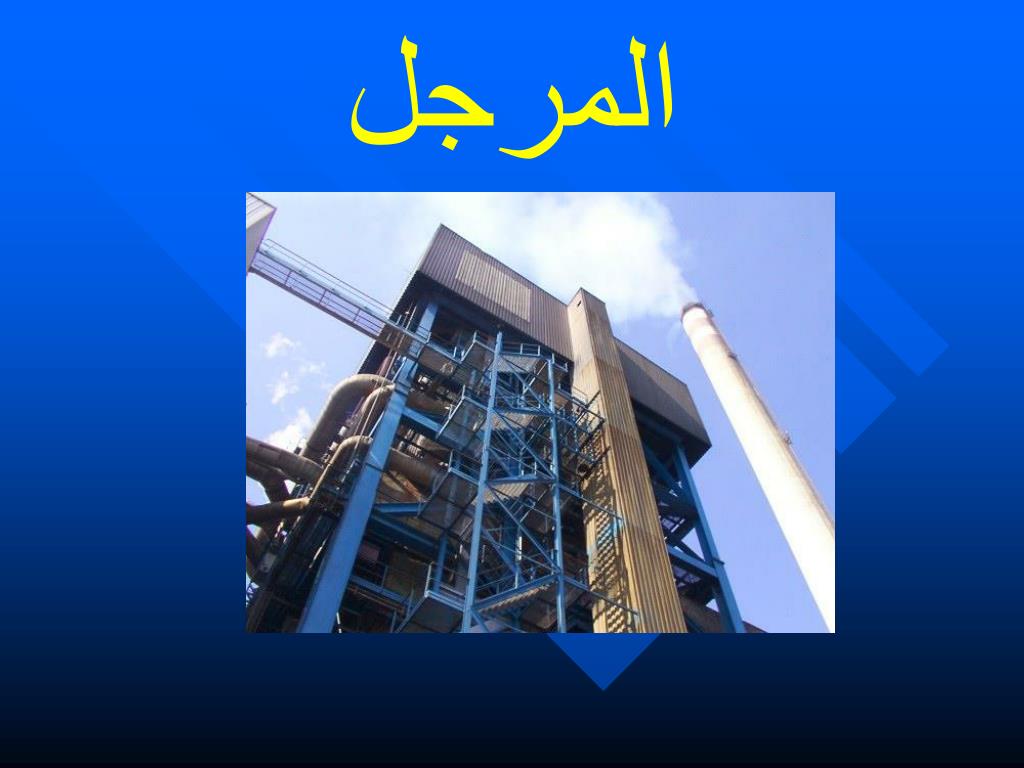

16. المرجل

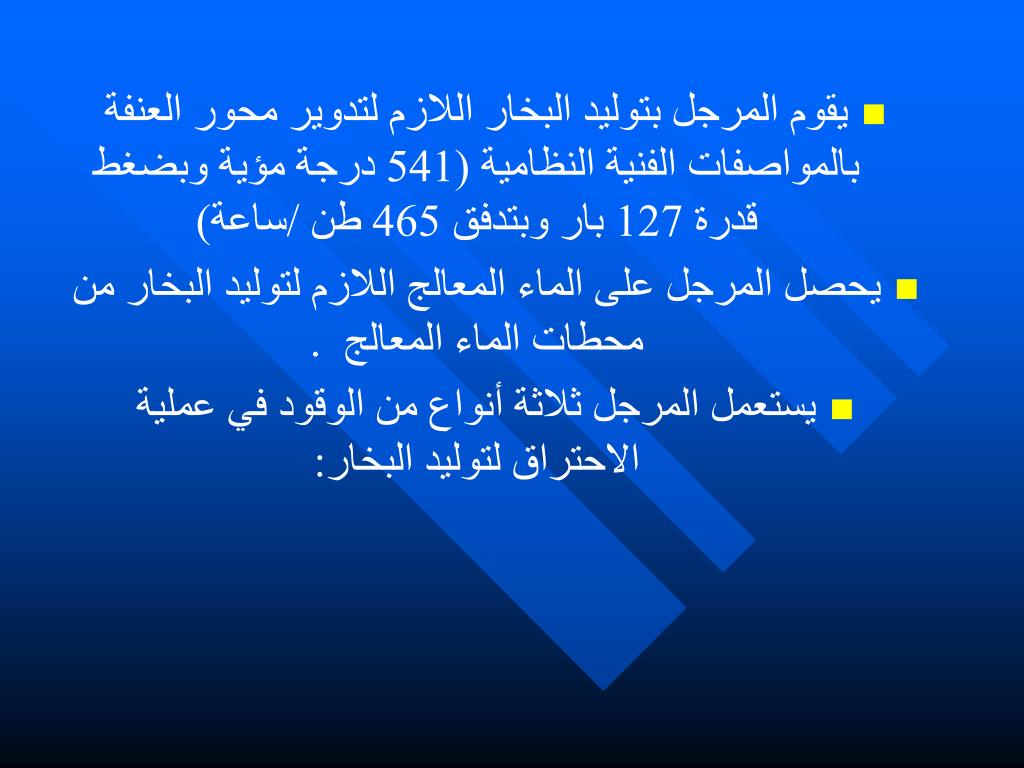

17. يقوم المرجل بتوليد البخار اللازم لتدوير محور العنفة بالمواصفات الفنية النظامية (541 درجة مؤية وبضغط قدرة 127 بار وبتدفق 465 طن /ساعة) • يحصل المرجل على الماء المعالج اللازم لتوليد البخار من محطات الماء المعالج . • يستعمل المرجل ثلاثة أنواع من الوقود في عملية الاحتراق لتوليد البخار:

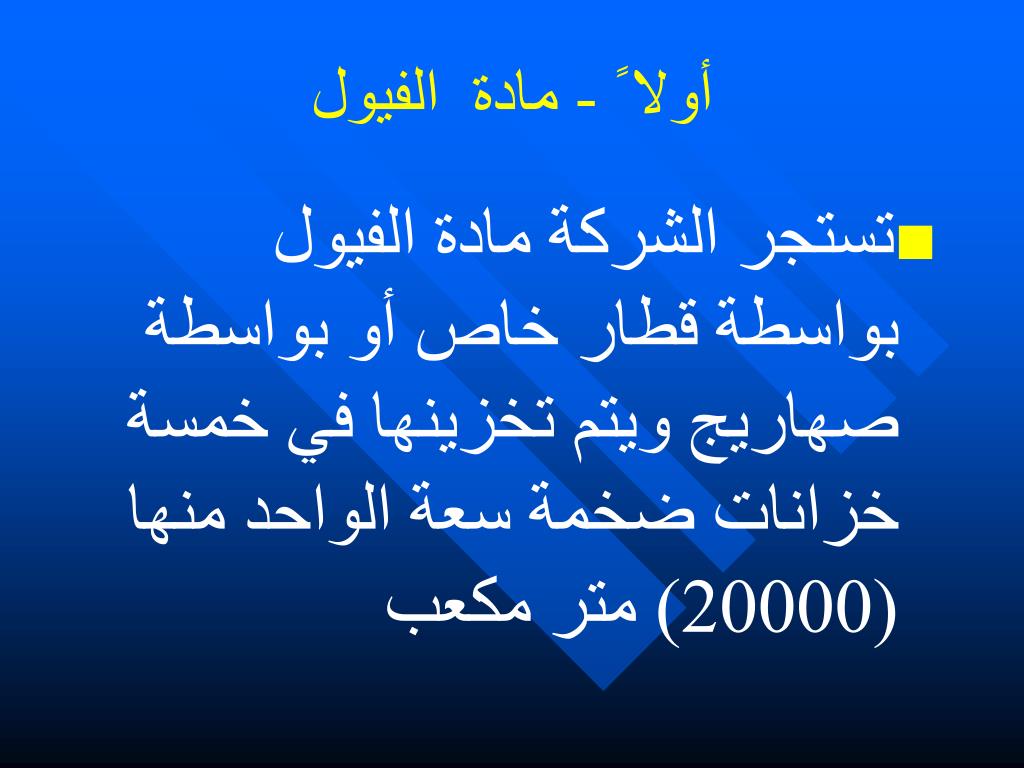

18. أولا ً - مادة الفيول • تستجر الشركة مادة الفيول بواسطة قطار خاص أو بواسطة صهاريج ويتم تخزينها في خمسة خزانات ضخمة سعة الواحد منها (20000) متر مكعب

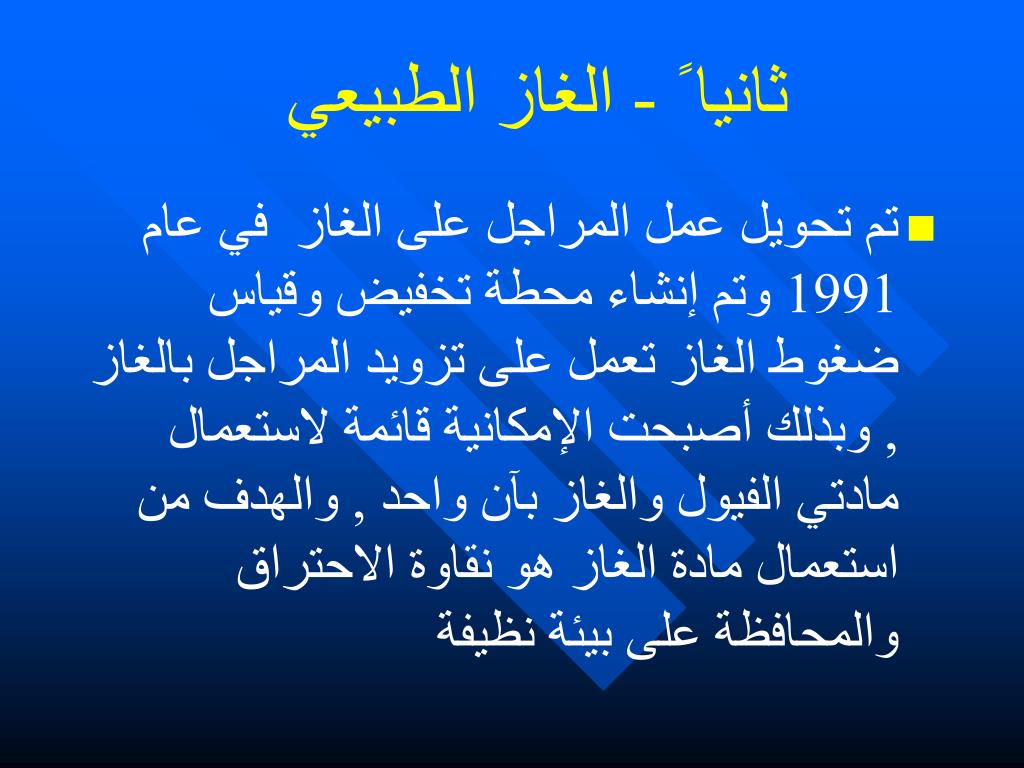

20. ثانيا ً - الغاز الطبيعي • تم تحويل عمل المراجل على الغاز في عام 1991 وتم إنشاء محطة تخفيض وقياس ضغوط الغاز تعمل على تزويد المراجل بالغاز , وبذلك أصبحت الإمكانية قائمة لاستعمال مادتي الفيول والغاز بآن واحد , والهدف من استعمال مادة الغاز هو نقاوة الاحتراق والمحافظة على بيئة نظيفة

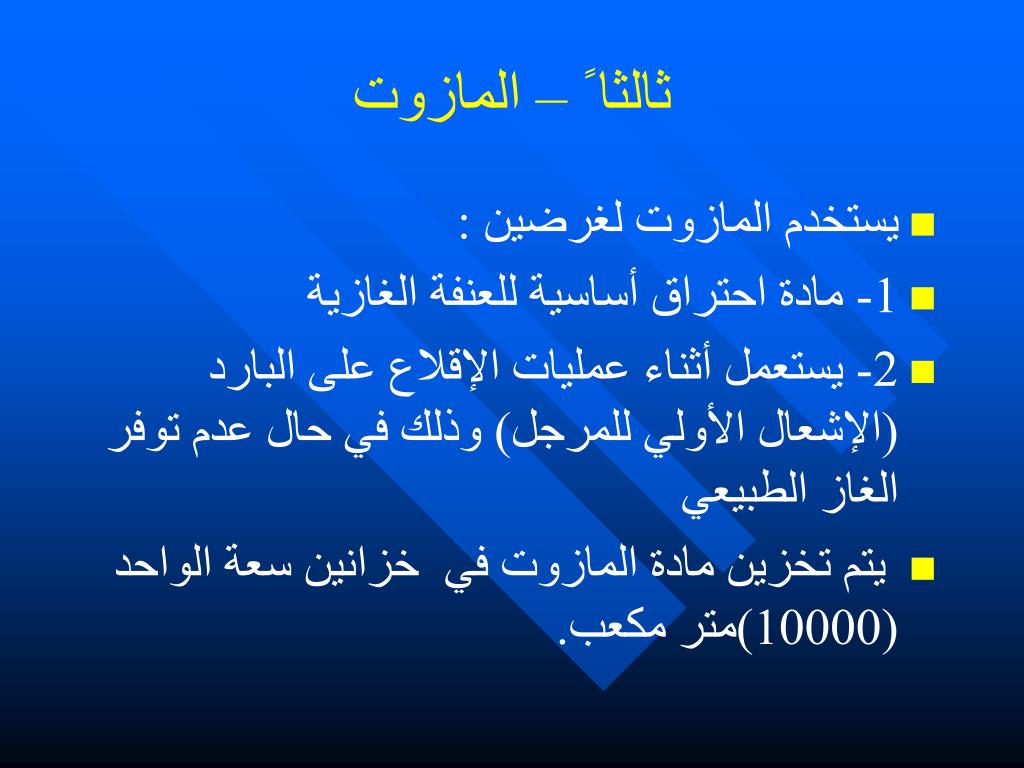

24. ثالثا ً – المازوت • يستخدم المازوت لغرضين : • 1- مادة احتراق أساسية للعنفة الغازية • 2- يستعمل أثناء عمليات الإقلاع على البارد (الإشعال الأولي للمرجل) وذلك في حال عدم توفر الغاز الطبيعي • يتم تخزين مادة المازوت في خزانين سعة الواحد (10000)متر مكعب.

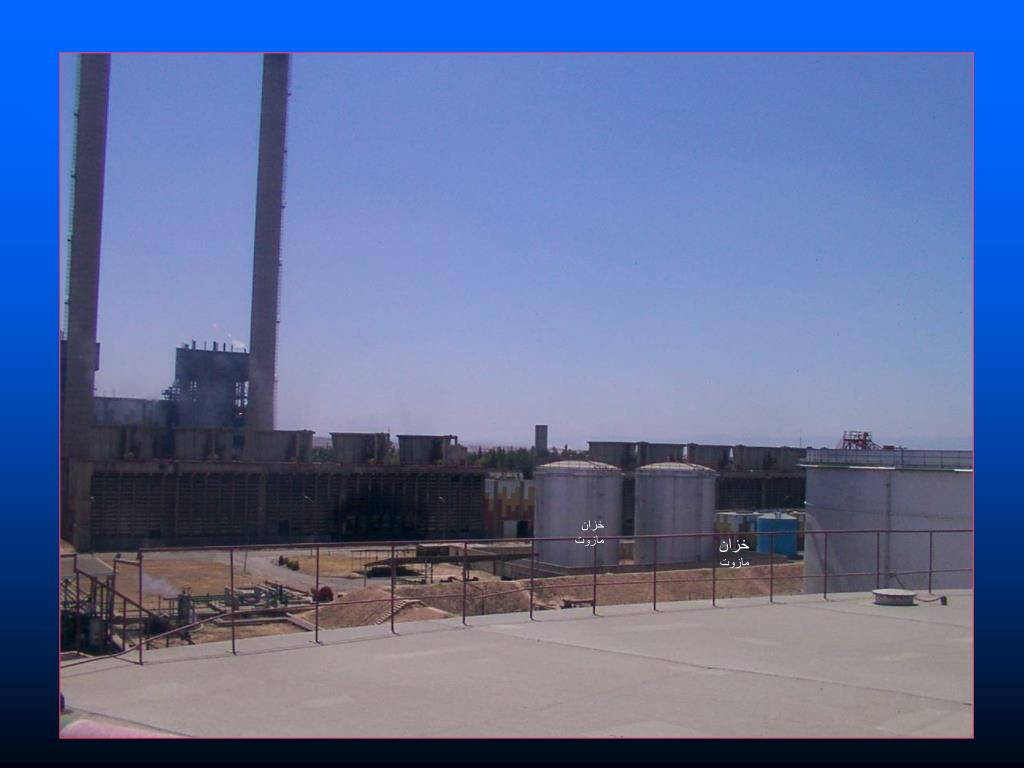

25. خزان مازوت خزان مازوت

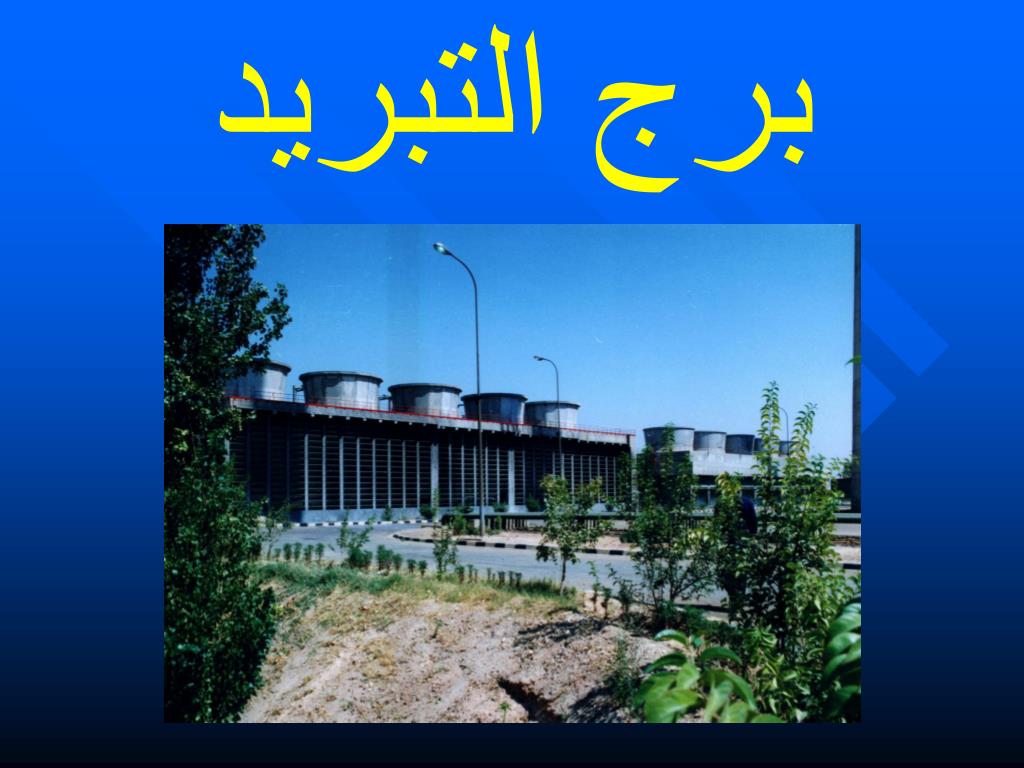

26. برج التبريد

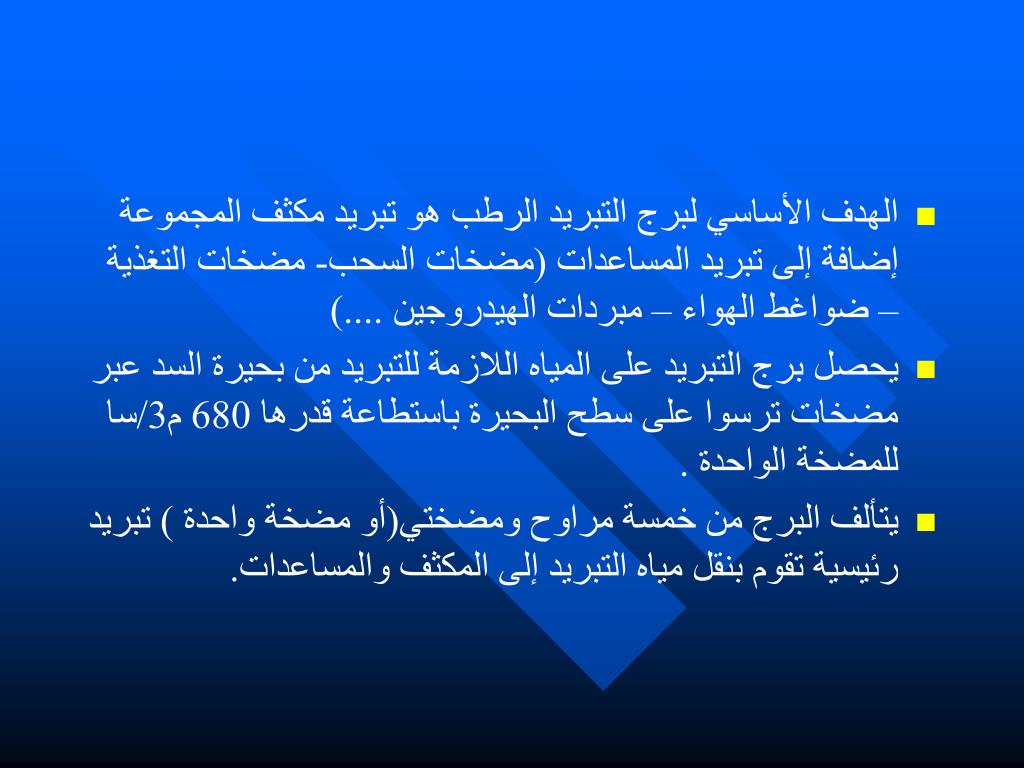

27. الهدف الأساسي لبرج التبريد الرطب هو تبريد مكثف المجموعة إضافة إلى تبريد المساعدات (مضخات السحب- مضخات التغذية – ضواغط الهواء – مبردات الهيدروجين ....) • يحصل برج التبريد على المياه اللازمة للتبريد من بحيرة السد عبر مضخات ترسوا على سطح البحيرة باستطاعة قدرها 680 م3/سا للمضخة الواحدة . • يتألف البرج من خمسة مراوح ومضختي(أو مضخة واحدة ) تبريد رئيسية تقوم بنقل مياه التبريد إلى المكثف والمساعدات.

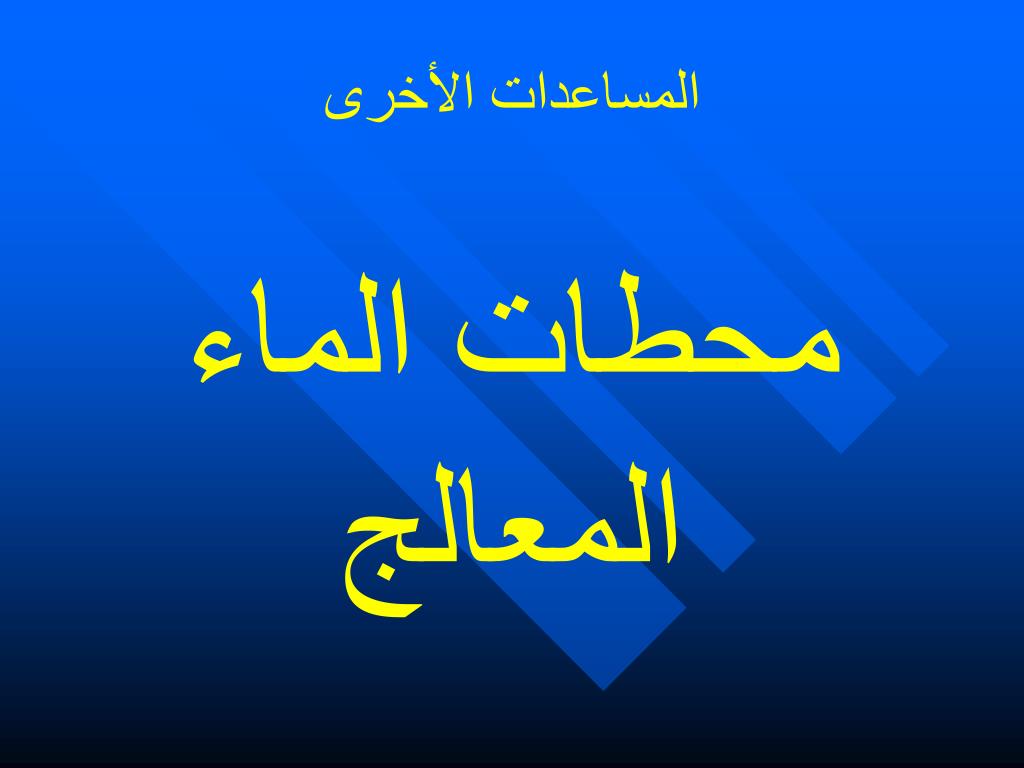

28. المساعدات الأخرى محطات الماء المعالج

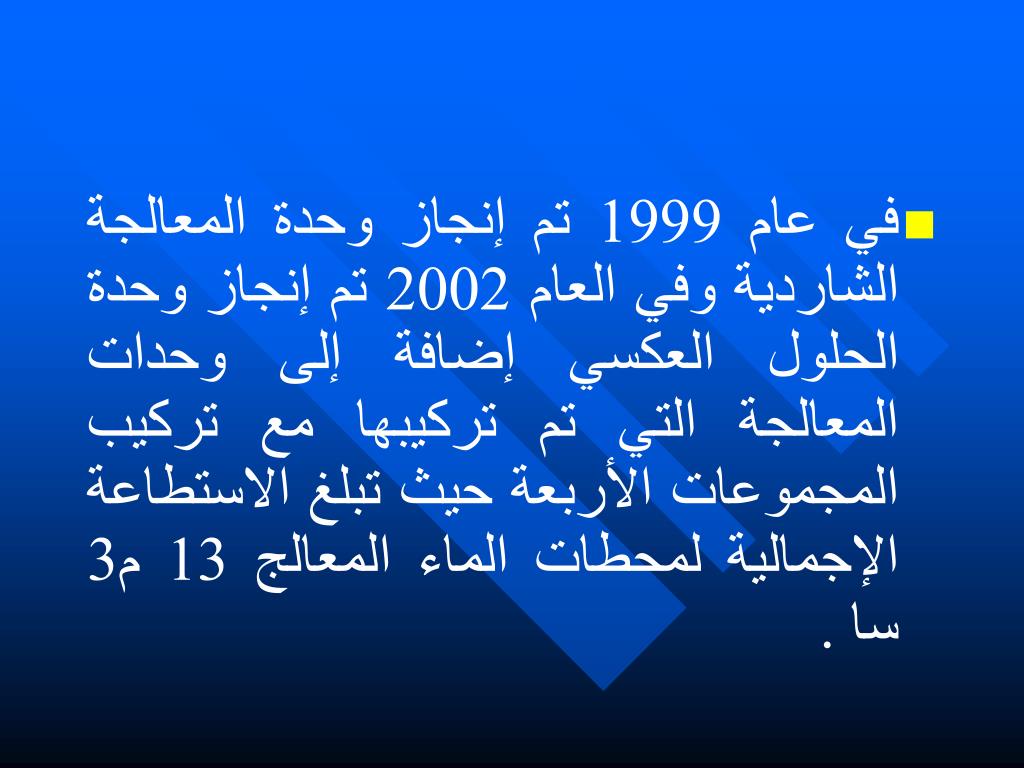

29. في عام 1999 تم إنجاز وحدة المعالجة الشاردية وفي العام 2002 تم إنجاز وحدة الحلول العكسي إضافة إلى وحدات المعالجة التي تم تركيبها مع تركيب المجموعات الأربعة حيث تبلغ الاستطاعة الإجمالية لمحطات الماء المعالج 13 م3 سا .

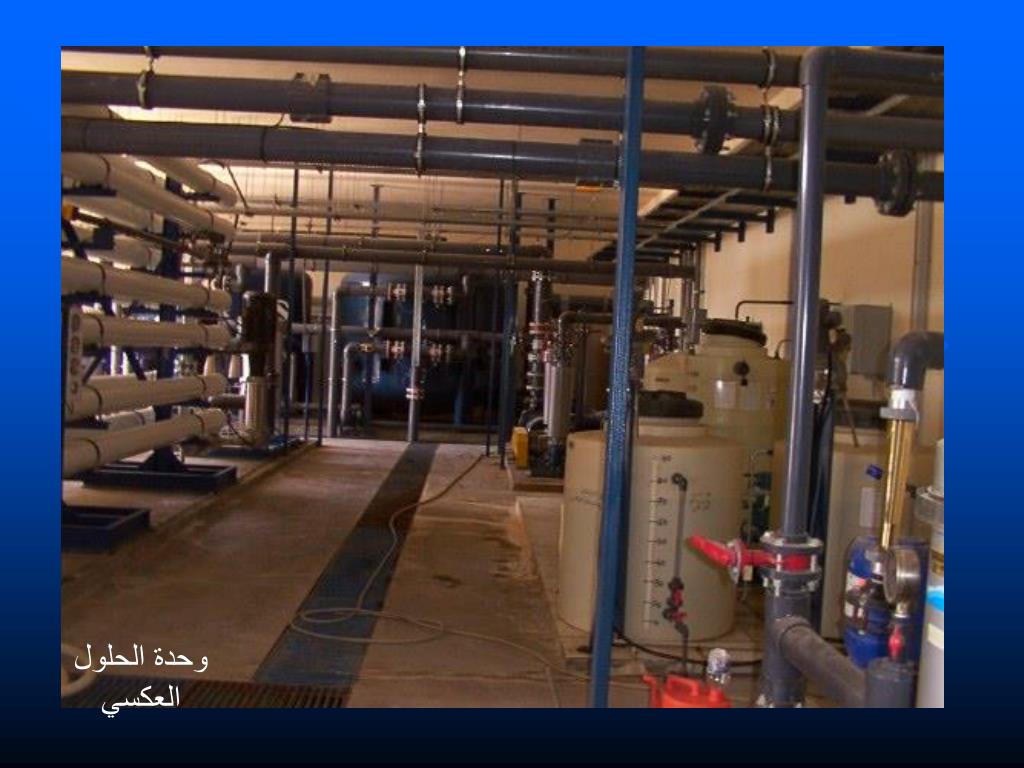

31. وحدة الحلول العكسي

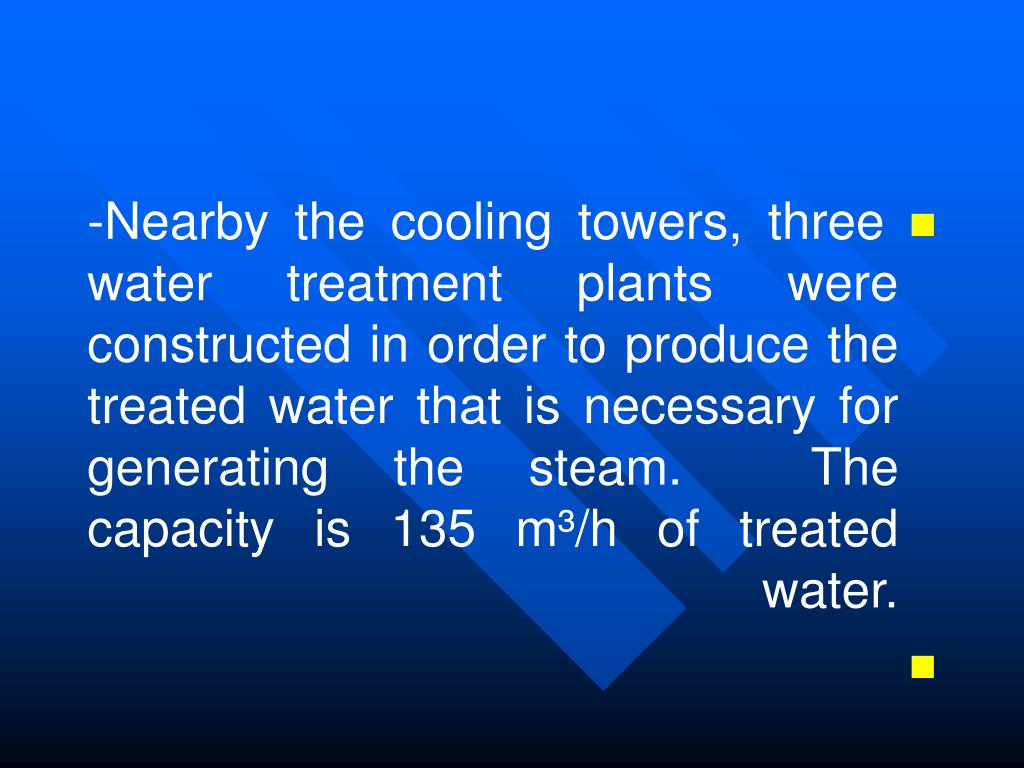

32. -Nearby the cooling towers, three water treatment plants were constructed in order to produce the treated water that is necessary for generating the steam. The capacity is 135 m³/h of treated water.

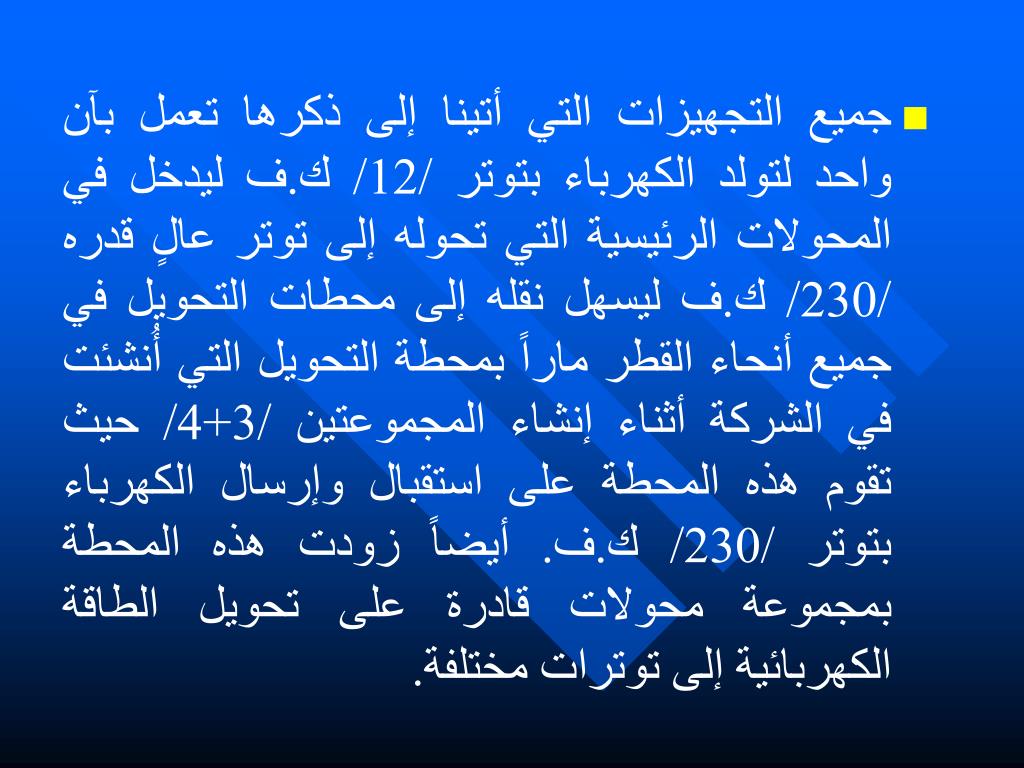

33. جميع التجهيزات التي أتينا إلى ذكرها تعمل بآن واحد لتولد الكهرباء بتوتر /12/ ك.ف ليدخل في المحولات الرئيسية التي تحوله إلى توتر عالٍ قدره /230/ ك.ف ليسهل نقله إلى محطات التحويل في جميع أنحاء القطر ماراً بمحطة التحويل التي أُنشئت في الشركة أثناء إنشاء ‎المجموعتين /3+4/ حيث تقوم هذه المحطة على استقبال وإرسال الكهرباء بتوتر /230/ ك.ف. أيضاً زودت هذه المحطة بمجموعة محولات قادرة على تحويل الطاقة الكهربائية إلى توترات مختلفة.

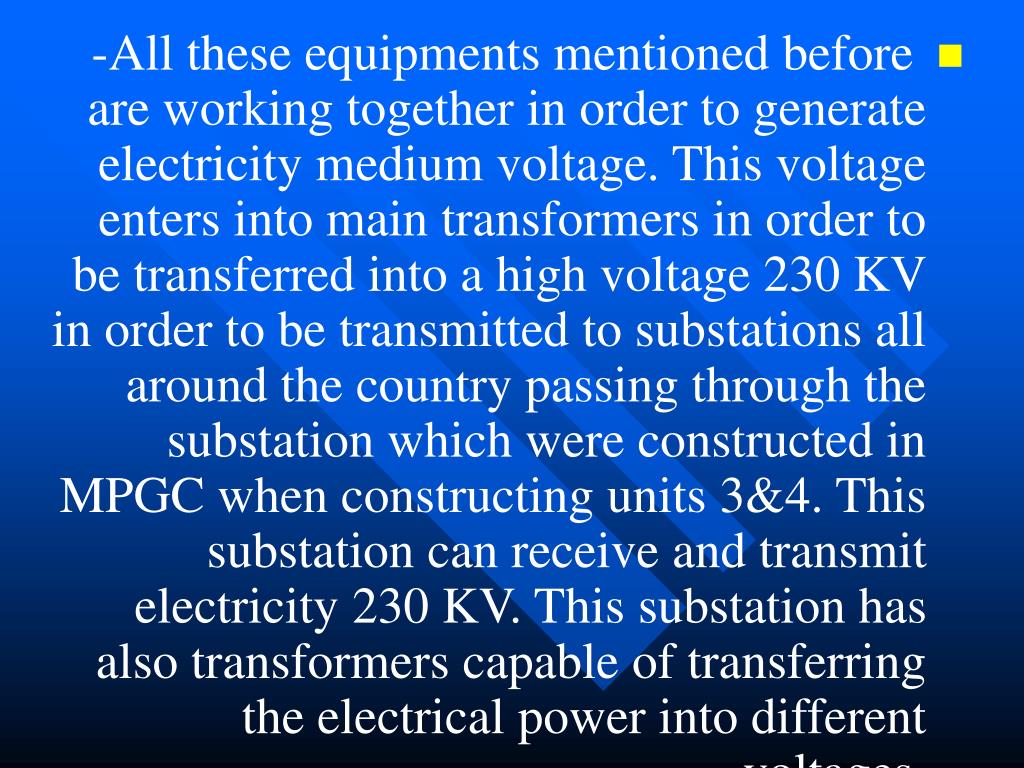

35. -All these equipments mentioned before are working together in order to generate electricity medium voltage. This voltage enters into main transformers in order to be transferred into a high voltage 230 KV in order to be transmitted to substations all around the country passing through the substation which were constructed in MPGC when constructing units 3&4. This substation can receive and transmit electricity 230 KV. This substation has also transformers capable of transferring the electrical power into different voltages

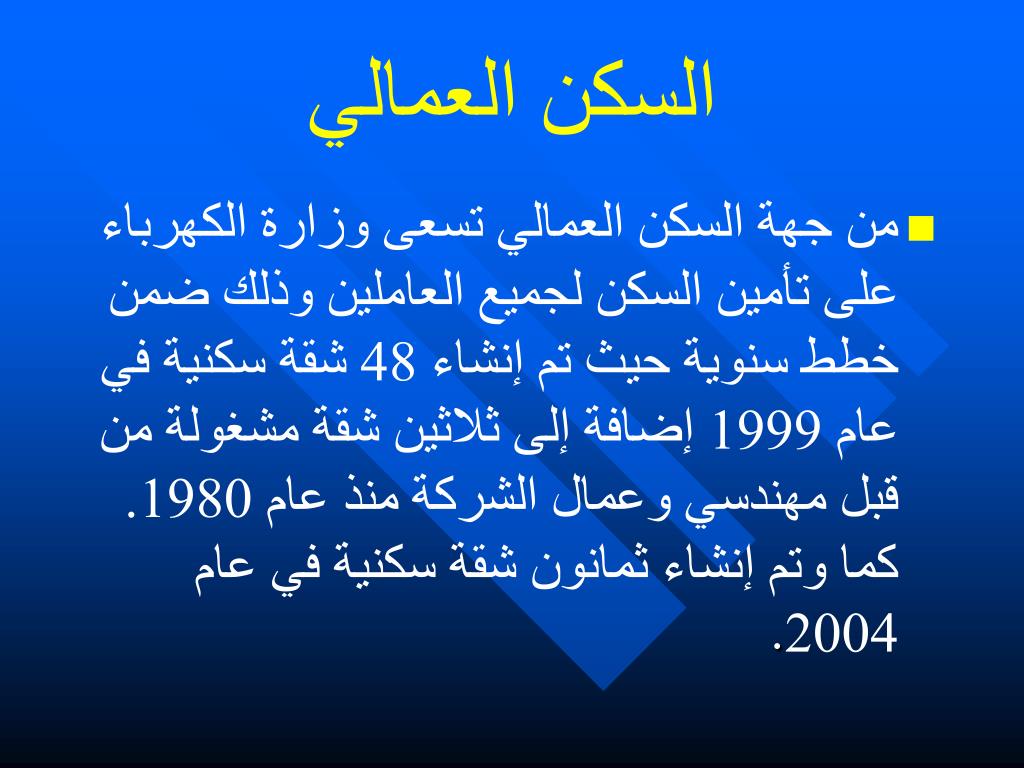

36. السكن العمالي • من جهة السكن العمالي تسعى وزارة الكهرباء على تأمين السكن لجميع العاملين وذلك ضمن خطط سنوية حيث تم إنشاء 48 شقة سكنية في عام 1999 إضافة إلى ثلاثين شقة مشغولة من قبل مهندسي وعمال الشركة منذ عام 1980. كما وتم إنشاء ثمانون شقة سكنية في عام 2004.

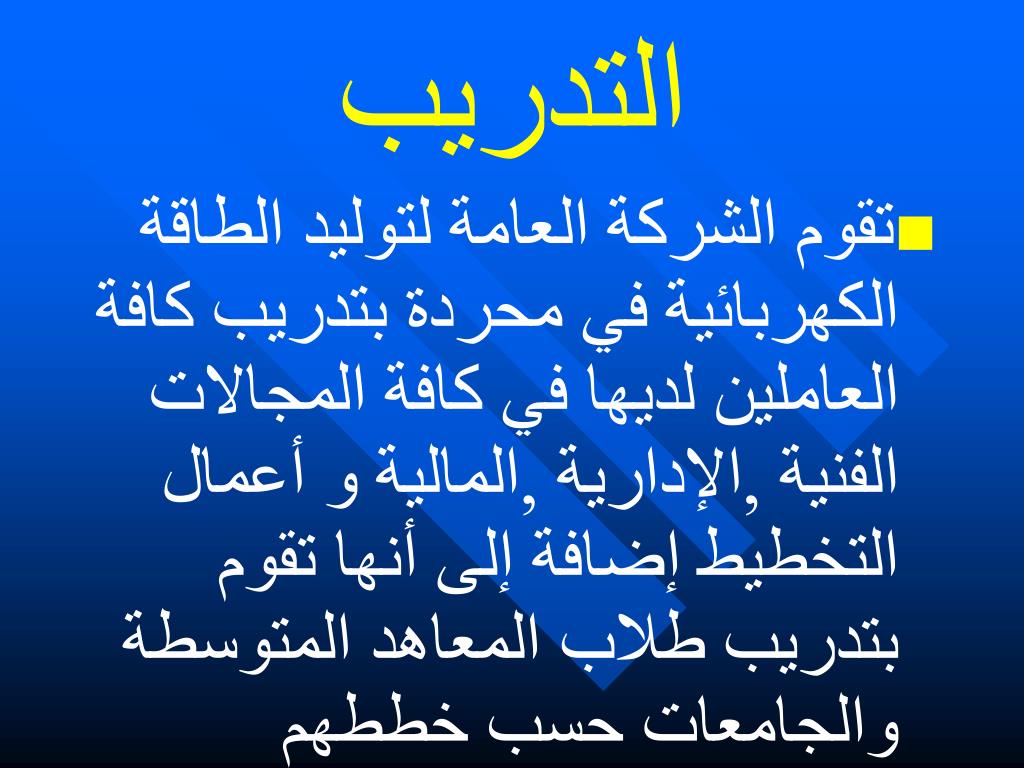

38. التدريب • تقوم الشركة العامة لتوليد الطاقة الكهربائية في محردة بتدريب كافة العاملين لديها في كافة المجالات الفنية ,الإدارية ,المالية و أعمال التخطيط إضافة إلى أنها تقوم بتدريب طلاب المعاهد المتوسطة والجامعات حسب خططهم الداخلية .
