  1. 地熱能介紹

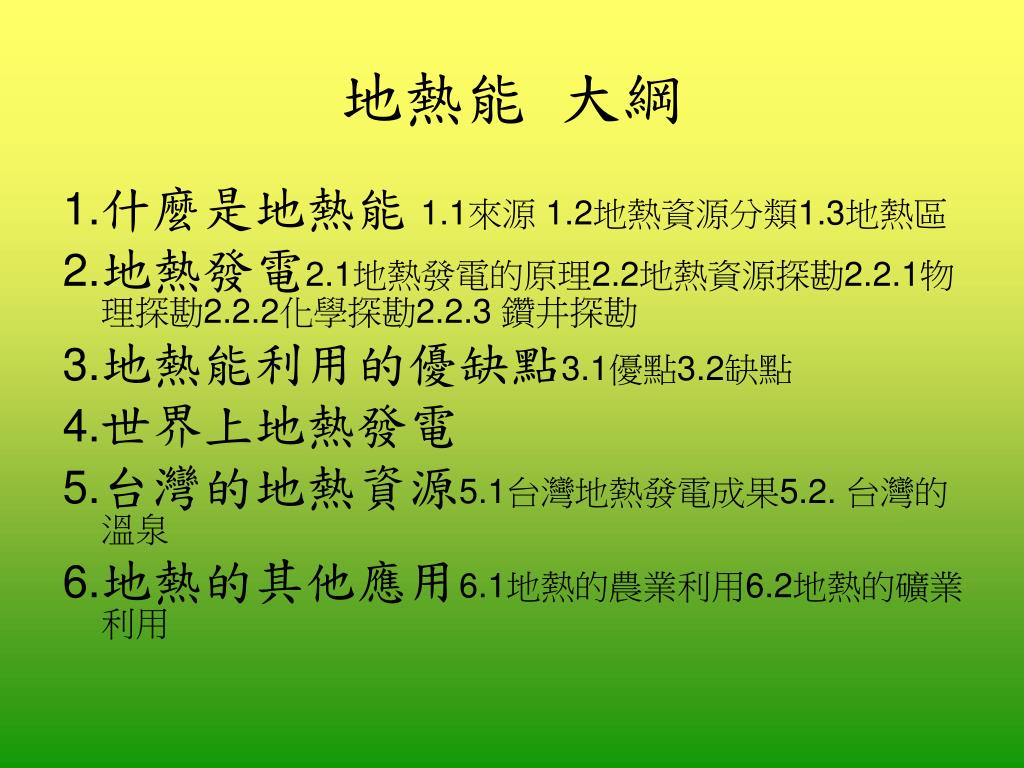

  2. 地熱能 大綱 1.什麼是地熱能1.1來源 1.2地熱資源分類1.3地熱區 2.地熱發電2.1地熱發電的原理2.2地熱資源探勘2.2.1物理探勘2.2.2化學探勘2.2.3 鑽井探勘 3.地熱能利用的優缺點3.1優點3.2缺點 4.世界上地熱發電 5.台灣的地熱資源5.1台灣地熱發電成果5.2. 台灣的溫泉 6.地熱的其他應用6.1地熱的農業利用6.2地熱的礦業利用

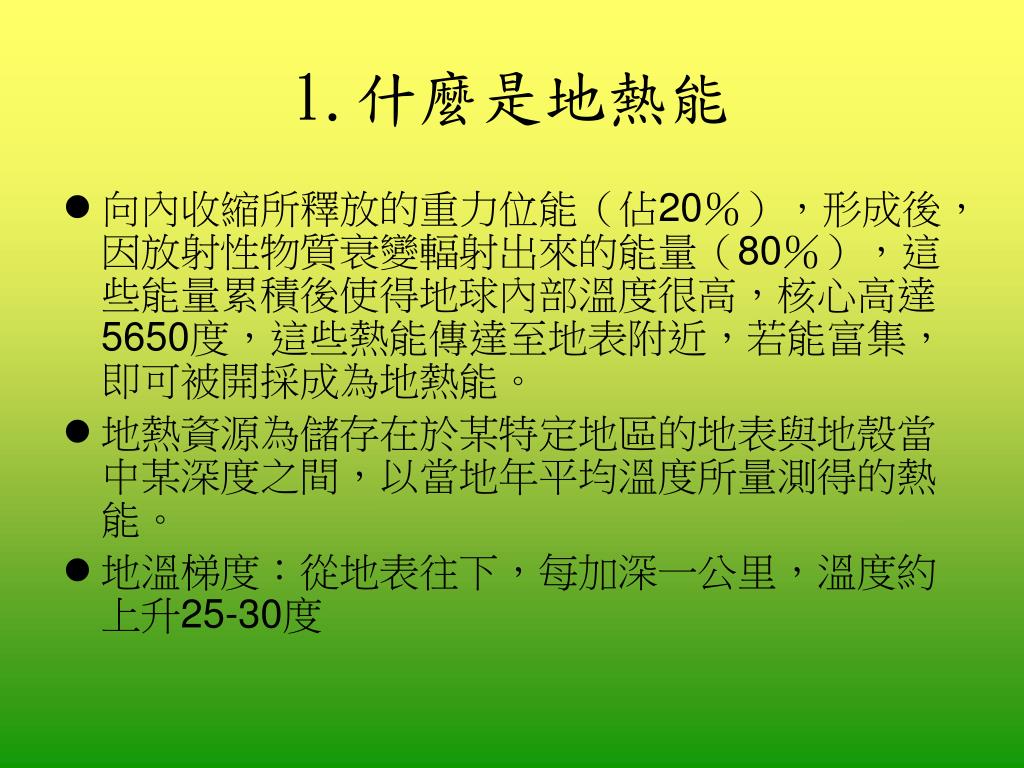

  3. 1.什麼是地熱能 • 向內收縮所釋放的重力位能（佔20％），形成後，因放射性物質衰變輻射出來的能量（80％），這些能量累積後使得地球內部溫度很高，核心高達5650度，這些熱能傳達至地表附近，若能富集，即可被開採成為地熱能。 • 地熱資源為儲存在於某特定地區的地表與地殼當中某深度之間，以當地年平均溫度所量測得的熱能。 • 地溫梯度：從地表往下，每加深一公里，溫度約上升25-30度

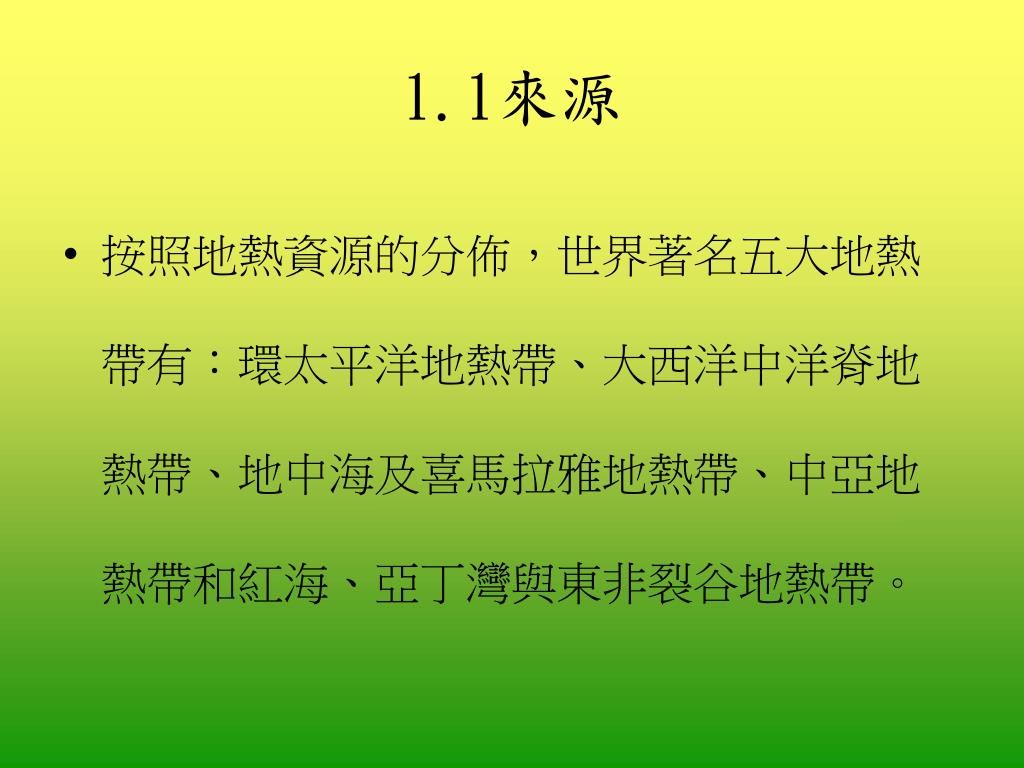

  4. 1.1來源 • 按照地熱資源的分佈，世界著名五大地熱帶有：環太平洋地熱帶、大西洋中洋脊地熱帶、地中海及喜馬拉雅地熱帶、中亞地熱帶和紅海、亞丁灣與東非裂谷地熱帶。

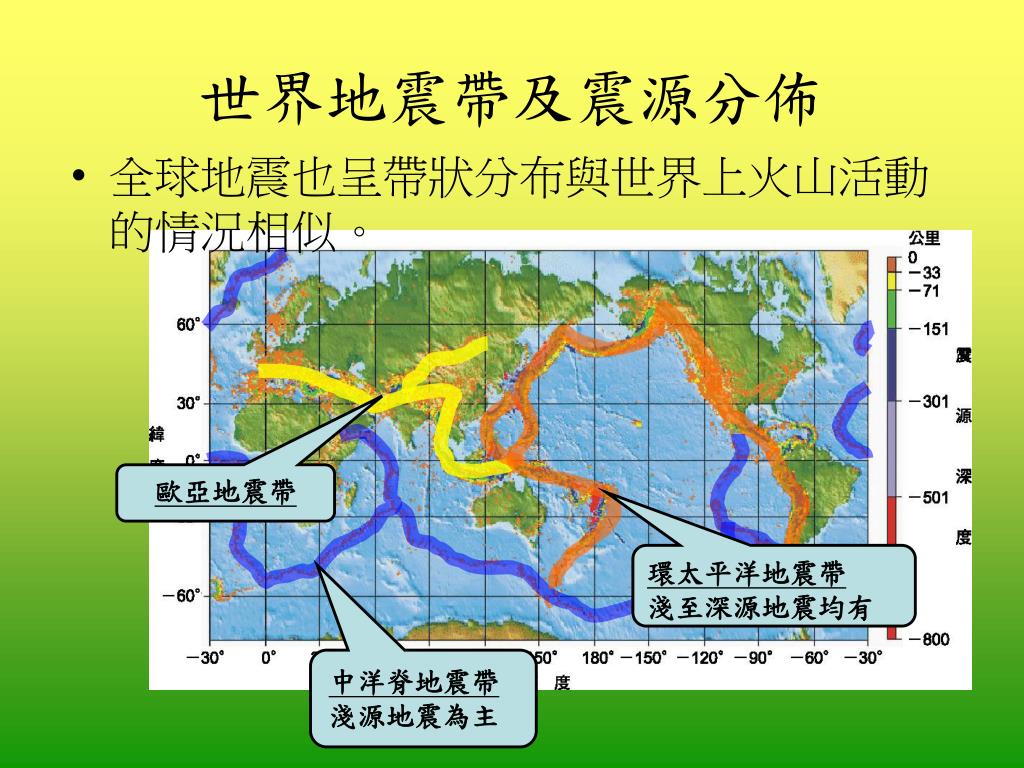

  5. 世界地震帶及震源分佈 • 全球地震也呈帶狀分布與世界上火山活動的情況相似。 歐亞地震帶 環太平洋地震帶 淺至深源地震均有 中洋脊地震帶 淺源地震為主

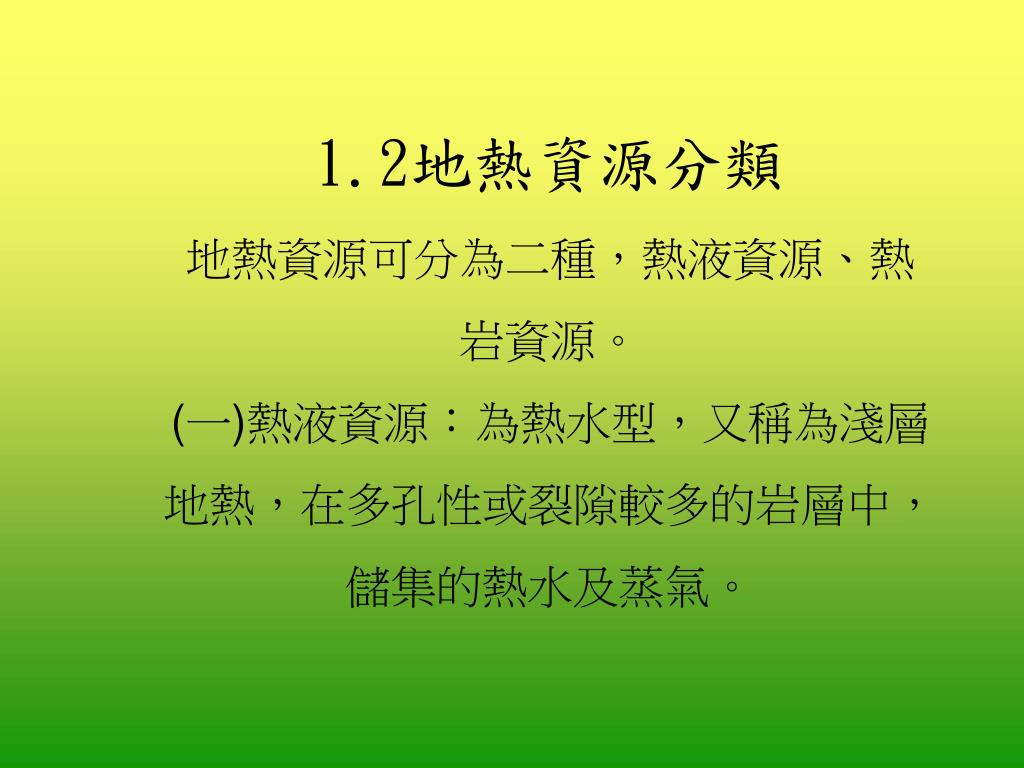

  6. 1.2地熱資源分類地熱資源可分為二種，熱液資源、熱岩資源。(一)熱液資源：為熱水型，又稱為淺層地熱，在多孔性或裂隙較多的岩層中，儲集的熱水及蒸氣。1.2地熱資源分類地熱資源可分為二種，熱液資源、熱岩資源。(一)熱液資源：為熱水型，又稱為淺層地熱，在多孔性或裂隙較多的岩層中，儲集的熱水及蒸氣。

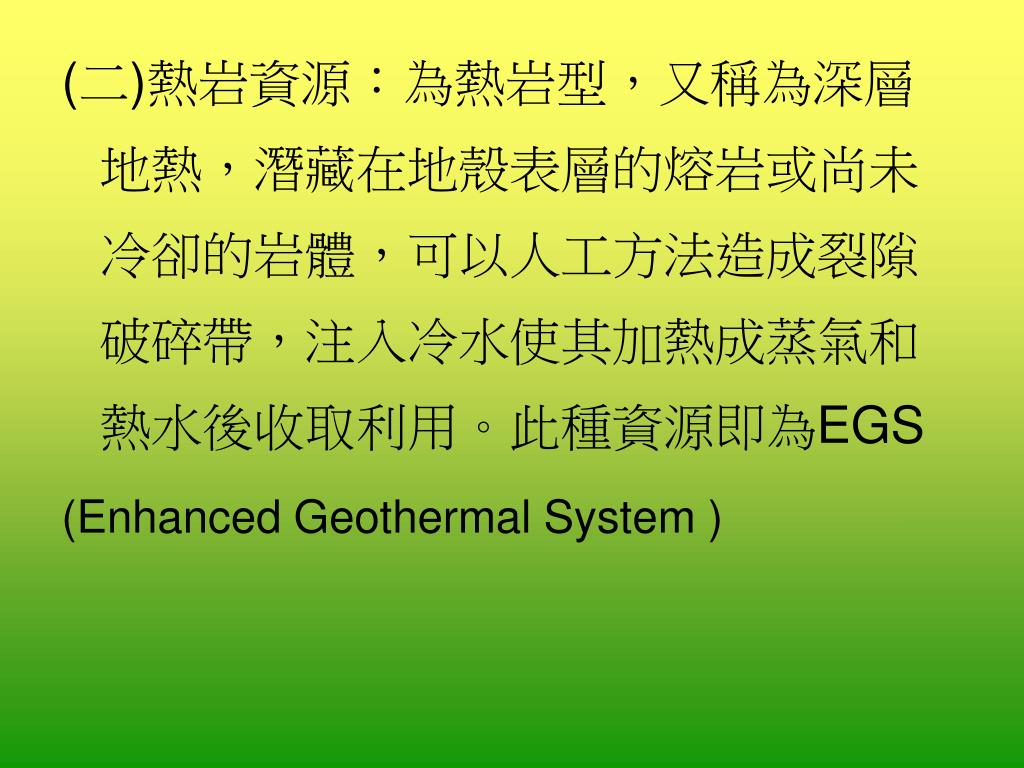

  7. (二)熱岩資源：為熱岩型，又稱為深層地熱，潛藏在地殼表層的熔岩或尚未冷卻的岩體，可以人工方法造成裂隙破碎帶，注入冷水使其加熱成蒸氣和熱水後收取利用。此種資源即為EGS(二)熱岩資源：為熱岩型，又稱為深層地熱，潛藏在地殼表層的熔岩或尚未冷卻的岩體，可以人工方法造成裂隙破碎帶，注入冷水使其加熱成蒸氣和熱水後收取利用。此種資源即為EGS (Enhanced Geothermal System )

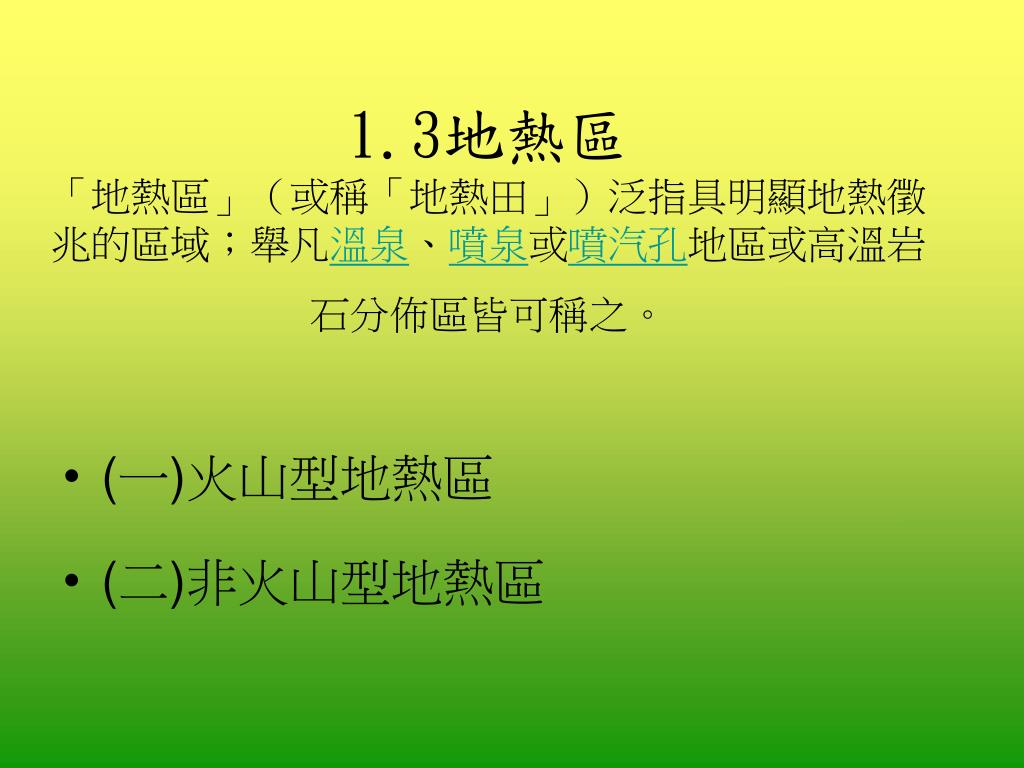

  8. 1.3地熱區「地熱區」（或稱「地熱田」）泛指具明顯地熱徵兆的區域；舉凡溫泉、噴泉或噴汽孔地區或高溫岩石分佈區皆可稱之。1.3地熱區「地熱區」（或稱「地熱田」）泛指具明顯地熱徵兆的區域；舉凡溫泉、噴泉或噴汽孔地區或高溫岩石分佈區皆可稱之。 • (一)火山型地熱區 • (二)非火山型地熱區

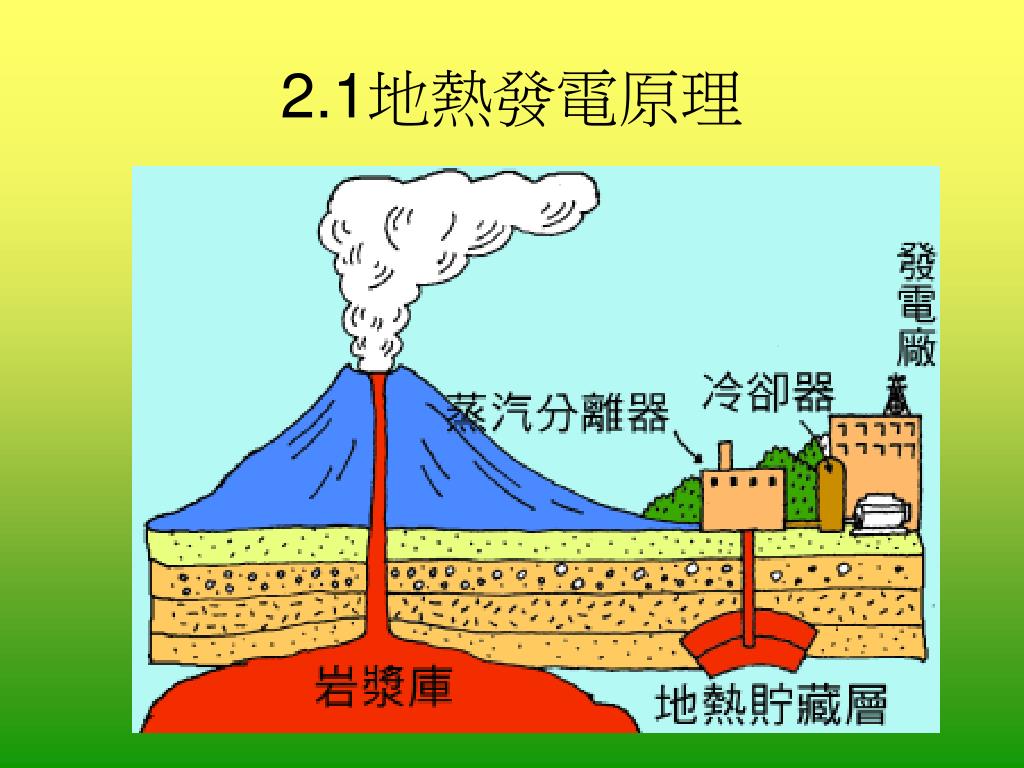

  9. 2.1地熱發電原理

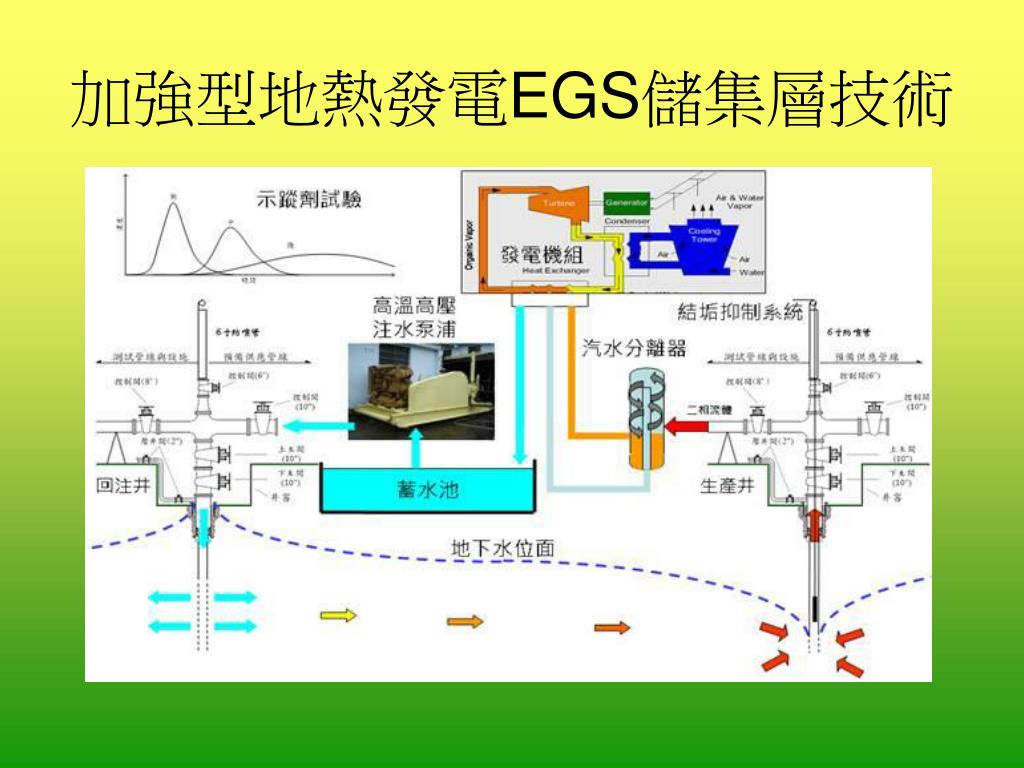

  10. 加強型地熱發電EGS儲集層技術

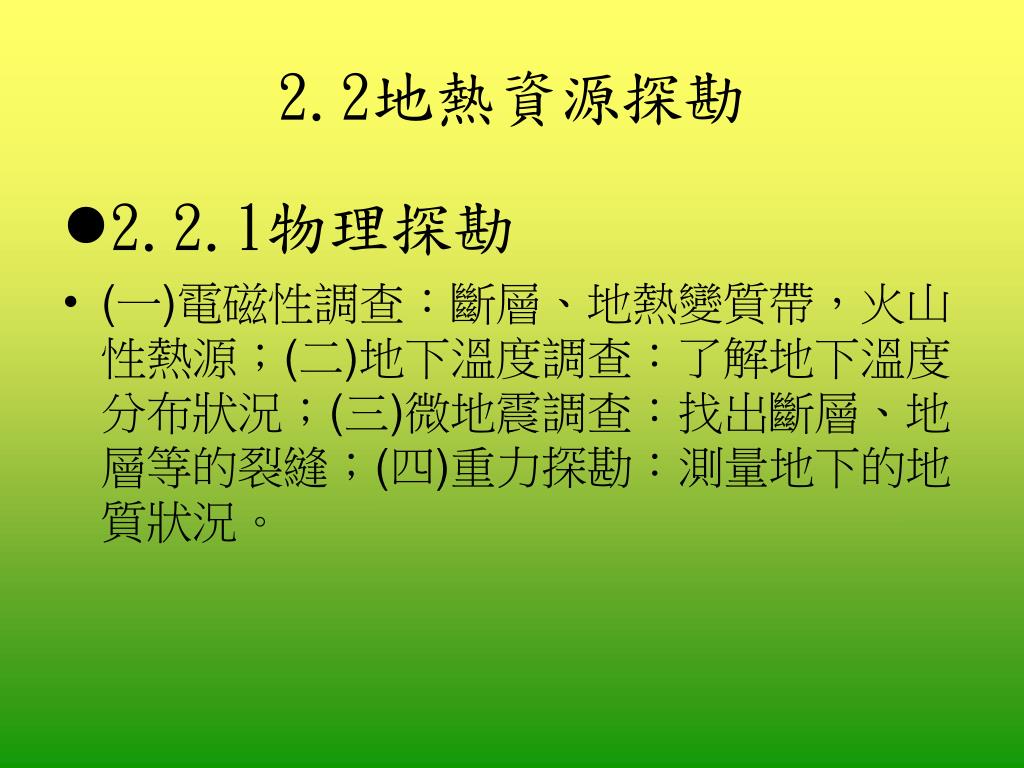

  11. 2.2地熱資源探勘 • 2.2.1物理探勘 • (一)電磁性調查：斷層、地熱變質帶，火山性熱源；(二)地下溫度調查：了解地下溫度分布狀況；(三)微地震調查：找出斷層、地層等的裂縫；(四)重力探勘：測量地下的地質狀況。

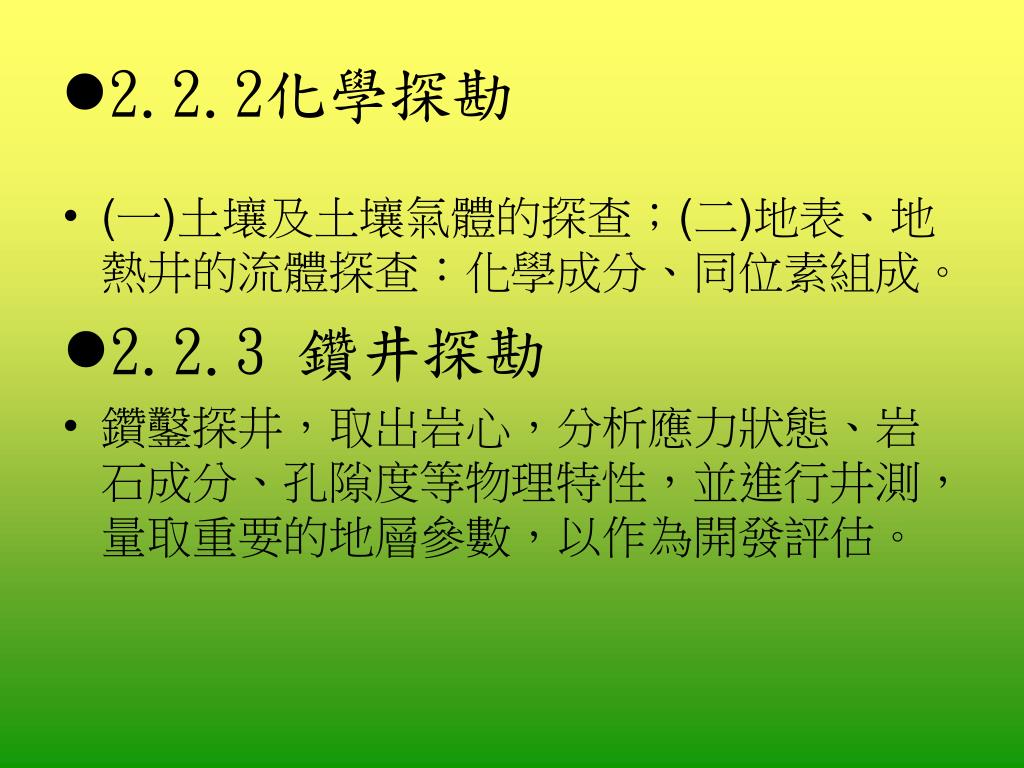

  12. 2.2.2化學探勘 • (一)土壤及土壤氣體的探查；(二)地表、地熱井的流體探查：化學成分、同位素組成。 • 2.2.3 鑽井探勘 • 鑽鑿探井，取出岩心，分析應力狀態、岩石成分、孔隙度等物理特性，並進行井測，量取重要的地層參數，以作為開發評估。

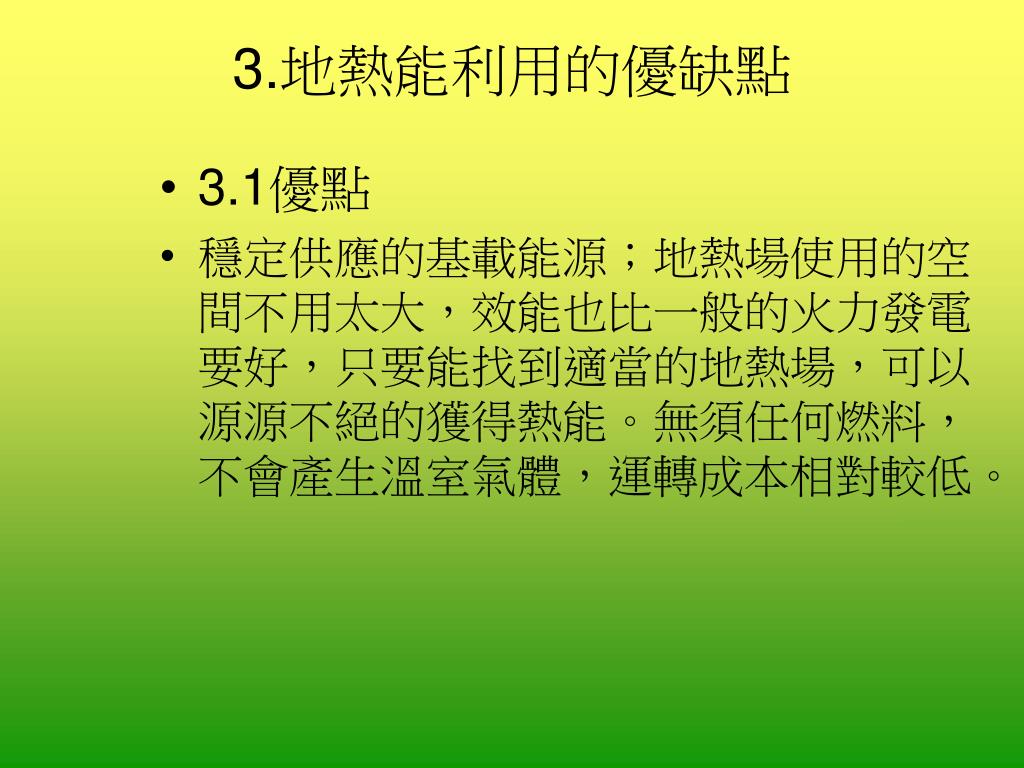

  13. 3.地熱能利用的優缺點 • 3.1優點 • 穩定供應的基載能源；地熱場使用的空間不用太大，效能也比一般的火力發電要好，只要能找到適當的地熱場，可以源源不絕的獲得熱能。無須任何燃料，不會產生溫室氣體，運轉成本相對較低。

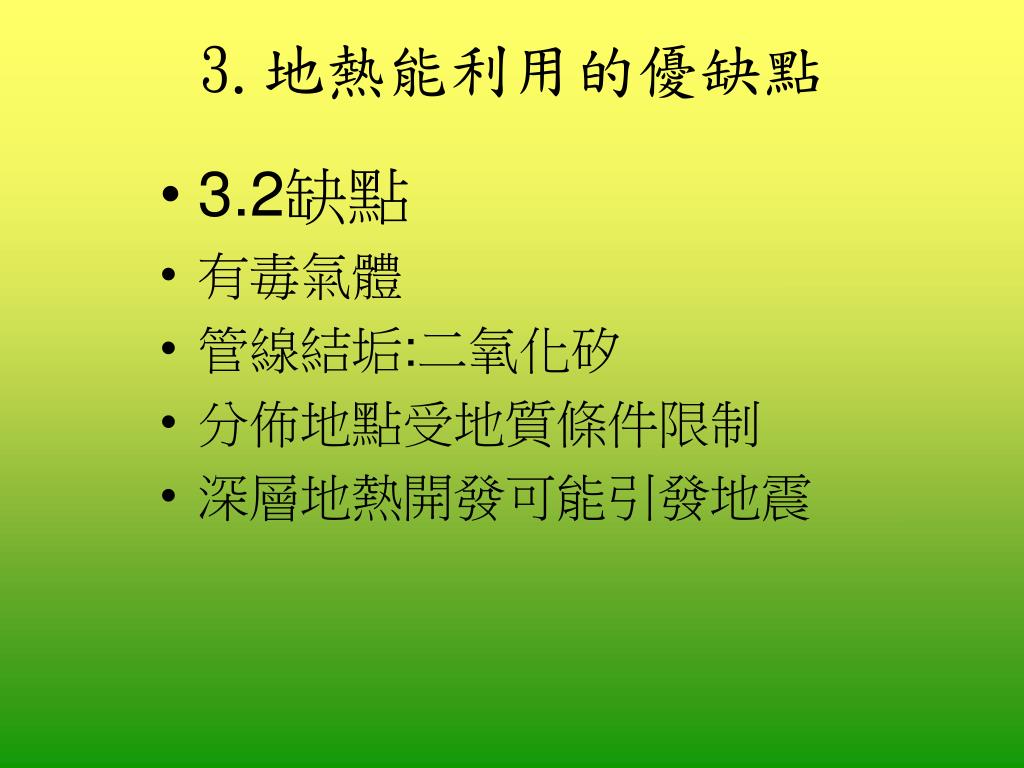

  14. 3.地熱能利用的優缺點 • 3.2缺點 • 有毒氣體 • 管線結垢:二氧化矽 • 分佈地點受地質條件限制 • 深層地熱開發可能引發地震

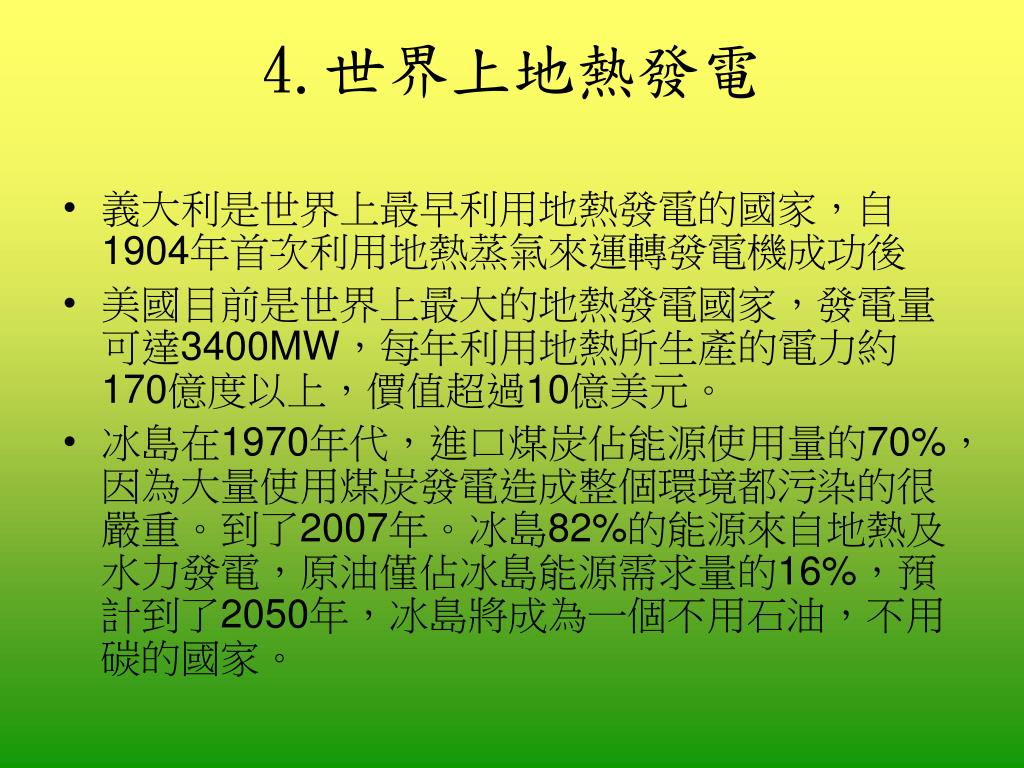

  15. 4.世界上地熱發電 • 義大利是世界上最早利用地熱發電的國家，自1904年首次利用地熱蒸氣來運轉發電機成功後 • 美國目前是世界上最大的地熱發電國家，發電量可達3400MW，每年利用地熱所生產的電力約170億度以上，價值超過10億美元。 • 冰島在1970年代，進口煤炭佔能源使用量的70%，因為大量使用煤炭發電造成整個環境都污染的很嚴重。到了2007年。冰島82%的能源來自地熱及水力發電，原油僅佔冰島能源需求量的16%，預計到了2050年，冰島將成為一個不用石油，不用碳的國家。

  16. 冰島的地熱發電-文茜的世界週報 冰島新科研—火山深井採地熱能源 探索地球-地熱生態工程直擊

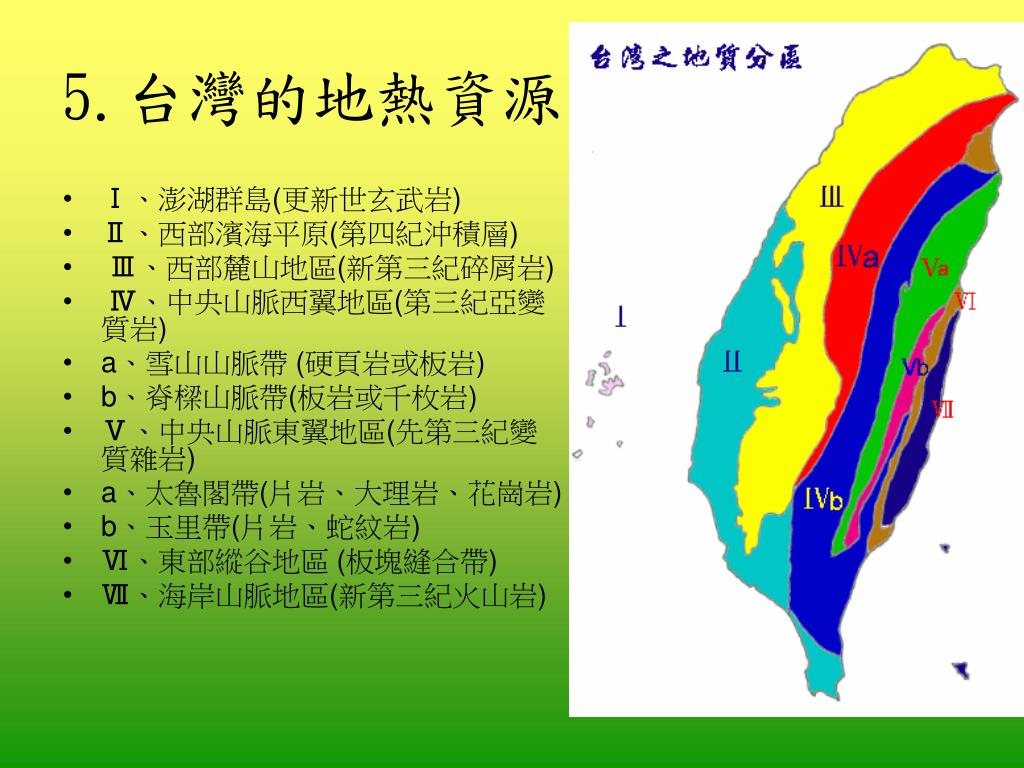

  17. 5.台灣的地熱資源 • Ⅰ、澎湖群島(更新世玄武岩) • Ⅱ、西部濱海平原(第四紀沖積層) •  Ⅲ、西部麓山地區(新第三紀碎屑岩) •  Ⅳ、中央山脈西翼地區(第三紀亞變質岩) • a、雪山山脈帶 (硬頁岩或板岩) • b、脊樑山脈帶(板岩或千枚岩) • Ⅴ、中央山脈東翼地區(先第三紀變質雜岩) • a、太魯閣帶(片岩、大理岩、花崗岩) • b、玉里帶(片岩、蛇紋岩) • Ⅵ、東部縱谷地區 (板塊縫合帶) • Ⅶ、海岸山脈地區(新第三紀火山岩)

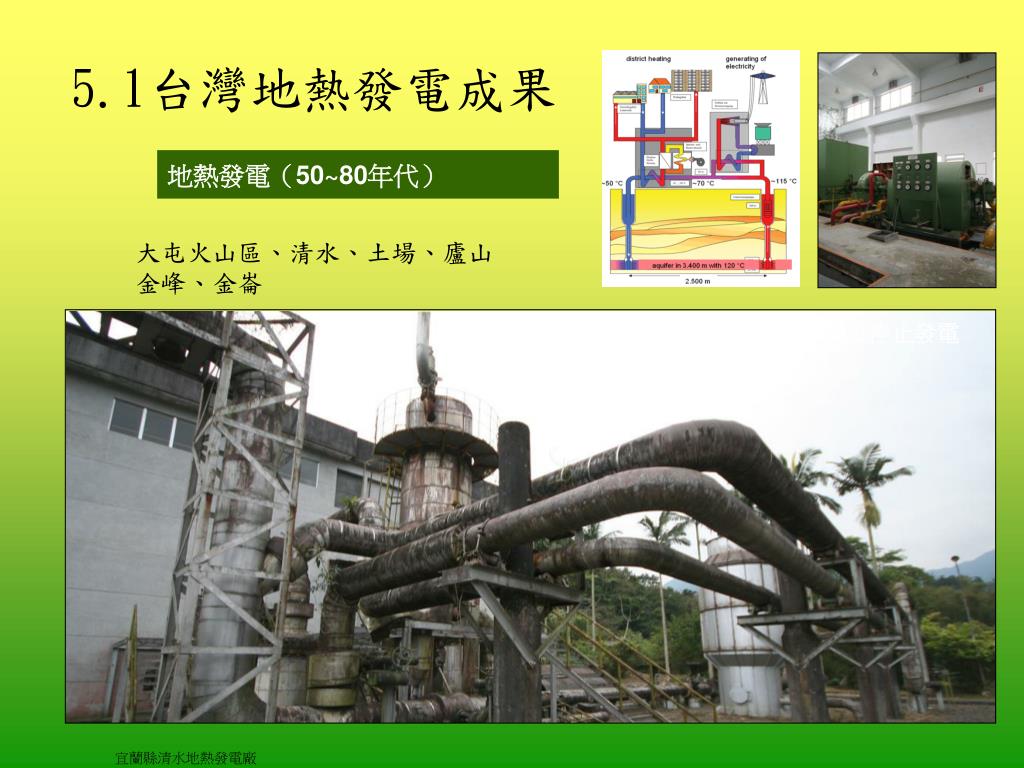

  18. 5.1台灣地熱發電成果 地熱發電（50~80年代） 大屯火山區、清水、土場、廬山金峰、金崙 82年11月15日停止發電 宜蘭縣清水地熱發電廠

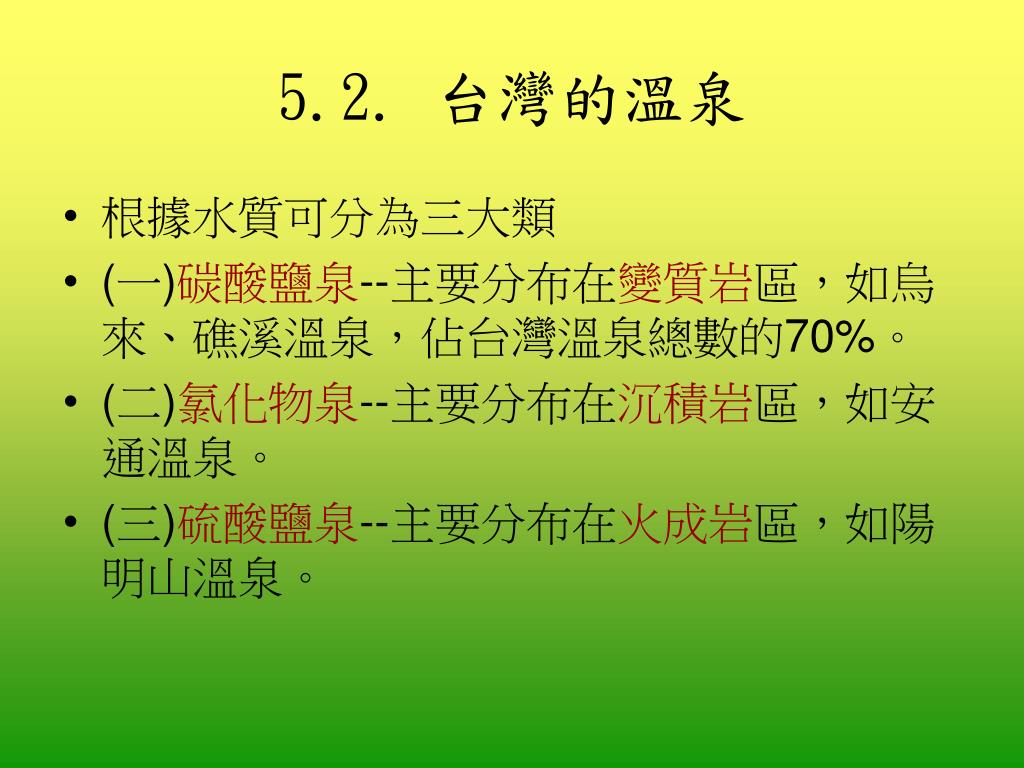

  19. 5.2. 台灣的溫泉 • 根據水質可分為三大類 • (一)碳酸鹽泉--主要分布在變質岩區，如烏來、礁溪溫泉，佔台灣溫泉總數的70%。 • (二)氯化物泉--主要分布在沉積岩區，如安通溫泉。 • (三)硫酸鹽泉--主要分布在火成岩區，如陽明山溫泉。

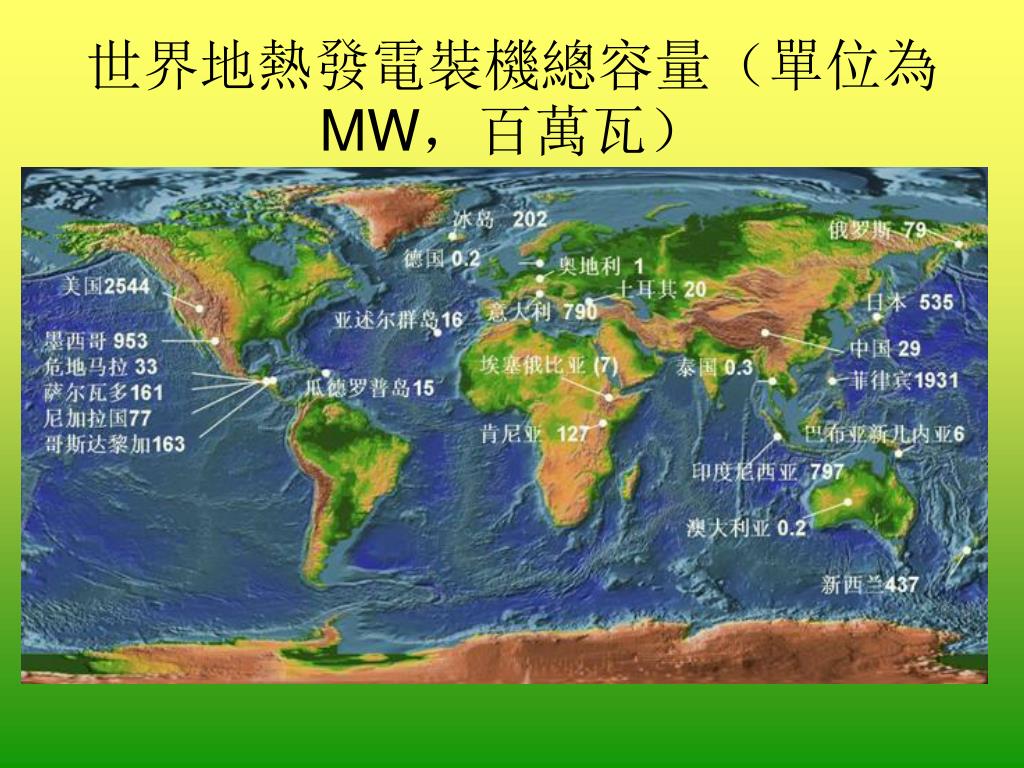

  20. 世界地熱發電裝機總容量（單位為MW，百萬瓦）世界地熱發電裝機總容量（單位為MW，百萬瓦）

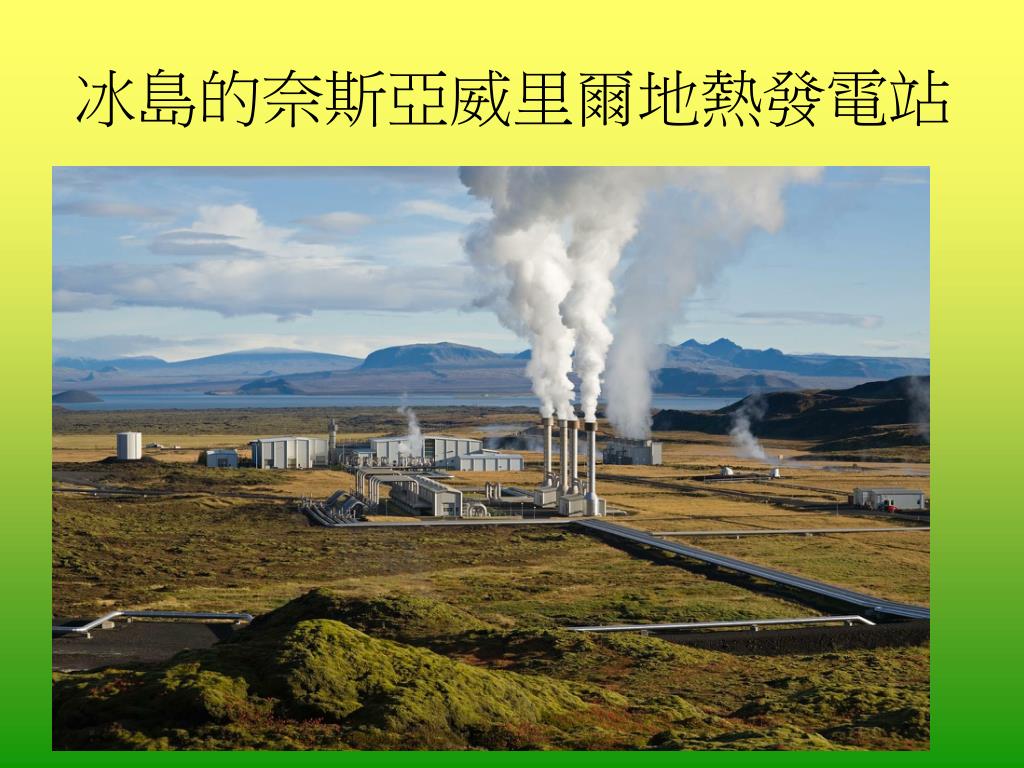

  21. 冰島的奈斯亞威里爾地熱發電站

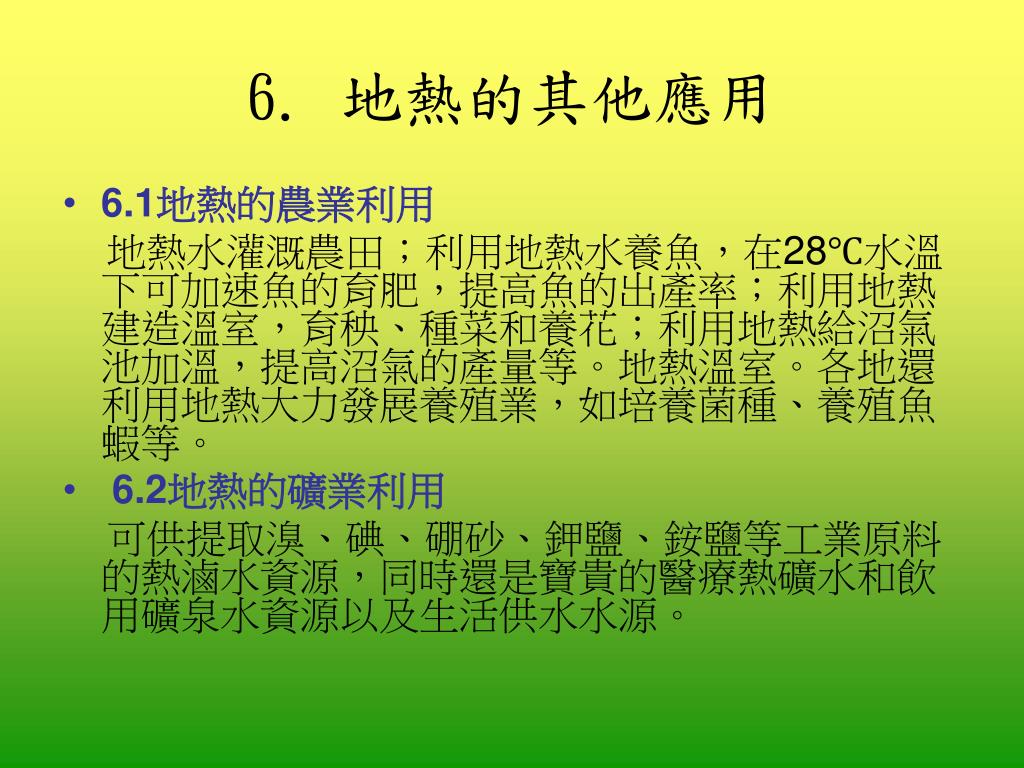

  22. 6. 地熱的其他應用 • 6.1地熱的農業利用 地熱水灌溉農田；利用地熱水養魚，在28℃水溫下可加速魚的育肥，提高魚的出產率；利用地熱建造溫室，育秧、種菜和養花；利用地熱給沼氣池加溫，提高沼氣的產量等。地熱溫室。各地還利用地熱大力發展養殖業，如培養菌種、養殖魚蝦等。 • 6.2地熱的礦業利用 可供提取溴、碘、硼砂、鉀鹽、銨鹽等工業原料的熱滷水資源，同時還是寶貴的醫療熱礦水和飲用礦泉水資源以及生活供水水源。
