Système de micro onduleur Guide d ’ installation

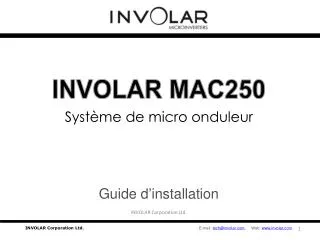

1. INVOLAR MAC250 Système de micro onduleurGuide d’installation INVOLAR Corporation Ltd.

2. Composant du système Câble Ethernet Micro onduleur Vis de fixation Câble d’extension 1C Unité d’interface eGate Embout pour connecteur femelle Clef hexagonale de 6 mm Tournevis isolé d’électricien Clef anglaise Outils requis

3. Composant du système Ce guide va vous montrer comment installer le system MAC250. Lisez attentivement les instructions. Pour votre sécurité veuillez lire le manuel d’installation du INVOLAR MAC250 avant de commencer.

4. Installation du micro-onduleur ETAPE 1 – Montage du micro onduleur Fixer sans trop serrer les 2 vis et les 2 vis au rail. Glisser le micro-onduleur comme montré ci-contre puis serrer les deux vis. Relever le numéro de série de chaque micro-onduleur situé sur leurs étiquettes et reporter les sur la page de mappage selon leurs positions sur le rail comme indiqué ci-dessous. Mappage du réseau

5. Installation du micro-onduleur ETAPE 2 – Vérification du raccord à la terre Serrer les vis avec leurs rondelles sur le rail. Envisager d’utiliser des clips WEEBS pour un meilleur raccord à la terre. Borne de liaison à la terre. Brancher le câble de liaison selon les normes en vigueur dans le pays. 1 2

6. Installation du micro-onduleur ETAPE 3 - Branchement de la branche AC du circuit Relier les deux connecteurs entre eux jusqu’à entendre un “click”. Pour séparer les deux embouts, utiliser un tournevis d’électricien et insérer le dans l’encoche puis séparer-les. Monter l’embout.

7. Installation du micro-onduleur ETAPE 4 - Branchement des câbles AC du circuit Brancher les connecteurs entre eux jusqu’à entendre un “click”. Pour les séparer appuyer sur les deux clips et tirer.

8. Schéma de branchement du système Involar Terre Embout Compteur d’électricité produite Appareil de protection Disjoncteur Compteur Montage TN-CS Vers le réseau Boite de dérivation

9. Schéma de connexion du système Involar avec l’eGate Terre Embout Routeur Compteur d’électricité produite Câble du réseau Disjoncteur Compteur Montage TN-CS Vers le réseau Boite de dérivation Appareil de protection

10. Mappage du réseau Exemple d’étiquette Retirer avec précaution l’étiquette indiquant le numéro de série de l’onduleur. Coller la sur le tableau ci-dessus en respectant la position de chaque micro-onduleur sur le réseau.

11. IMPORTANT: A vérifier avant de démonter l’équipement d’acces ou de quitter l’installation Vérifier les LED de l’onduleur. Clignotants verts: tout est OK Clignotants rouges: Vérifier le branchement AC. Pas de clignotants: Vérifier le branchement DC. Enregistrer le numéro de série du micro-onduleur et reporter sa position sur le tableau de mappage. Enregistrer le système sur SEDAS et vérifier que tous les onduleurs soient visibles.

12. Vérification de la provenance d’une erreur de connexion Teste du Point B Brancher le routeur Serveur d’Involar Teste du Point A Brancher le câble Ethernet à l’eGate Routeur eGate S’assurer que tous les branchements soient corrects et que le système soit sous tension. Vérifier les LED d’opération du micro-onduleur et de l’eGate. Voir Fig. 1&2 Retirer le câble Ethernet de l’eGate et brancher le sur votre ordinateur (désactiver la connexion internet par Wifi) . Vérifier la connexion en lançant votre navigateur internet. Avec un ordinateur connecté faire un ping vers le serveur d’Involar avec un double test point A et B comme expliquer ci-dessous; Sélectionner ou rechercher “exécuter” dans le menu démarrer Entrer “cmd” puis appuyer sur la touche “entrée” entrer ‘ping 61.152.239.125’ appuyer sur entrer et sauvegarder les résultats. (Vous devriez recevoir un retour de 100%.) Vérifier l’adresse ip dans la fenêtre de commande. entrer ‘ipconfig –all’ appuyer sur “entrée” et sauvegarder les résultats Si vous avez une perte de paquets venant de l’eGate mais pas du routeur vérifier la connexion entre l’eGate et le routeur. Si vous avez une perte de paquet provenant du routeur alors redémarrer le routeur. Envoyer les résultats à l’adresse suivante tech@involar.com avec votre nom d’utilisateur SEDAS. Si dans la 3ème partie vous utilisez un adaptateur CPL ou bien un relais Wifi à la place d’un câble Ethernet entre l’eGate et le routeur, s’il vous plait vérifier que la connexion fonctionne correctement. Pour de plus amples informations contacter le service d’assistance technique d’Involar. tech@involar.com

13. Statut des LED d’opérations LED du tableau principale LED indiquant le statut du système LED ETC Fig. 2 • LED du tableau principale- Clignotants rouges • LED indiquant sur le statut du système: • - Clignotants verts = tout es ok • - Clignotants rouges = Erreur • ETC LED: - Clignotants rouges • LED Ethernet -Clignotantsverts et orange lors d’envois de données. Fig. 1 LED Ethernet

14. Configuration du contrôle en ligne Cliquer ici 1 3 Étape 2 - Cliquer sur Register 2 Cliquer ici Étape 3 - remplire le formulaire (Compléter le formulaire avec les informations nécessaires puis cliquer sur OK) Cliquer ici Étape 1 - Rendez vous sur www.involar.com Cliquer sur SEDAS Login

15. Configuration de l’eGate Étape 4- Cliquer sur System puis Add CliquerSystem Cliquer Add Après quelques minutes le nombre de micro-onduleurs relié à l’eGate va apparaitre ici Entrer le numéro de série Indiquer le nombre de micro-onduleurs Cliquer sur Submit Félicitation votre système est installé!

16. Assistance Si vous rencontrez quelconques problèmes techniques avec votre système. Vous pouvez contacter notre service technique à l’adresse suivante tech@involar.com INVOLAR Corporation Ltd. Room 407, Building 84, No. 887, Zuchongzhi Road, Pudong District, 201203 Shanghai, China Tel：86-21-50272208 www.involar.com Fax: 86-21-50277705 tech@involar.com
