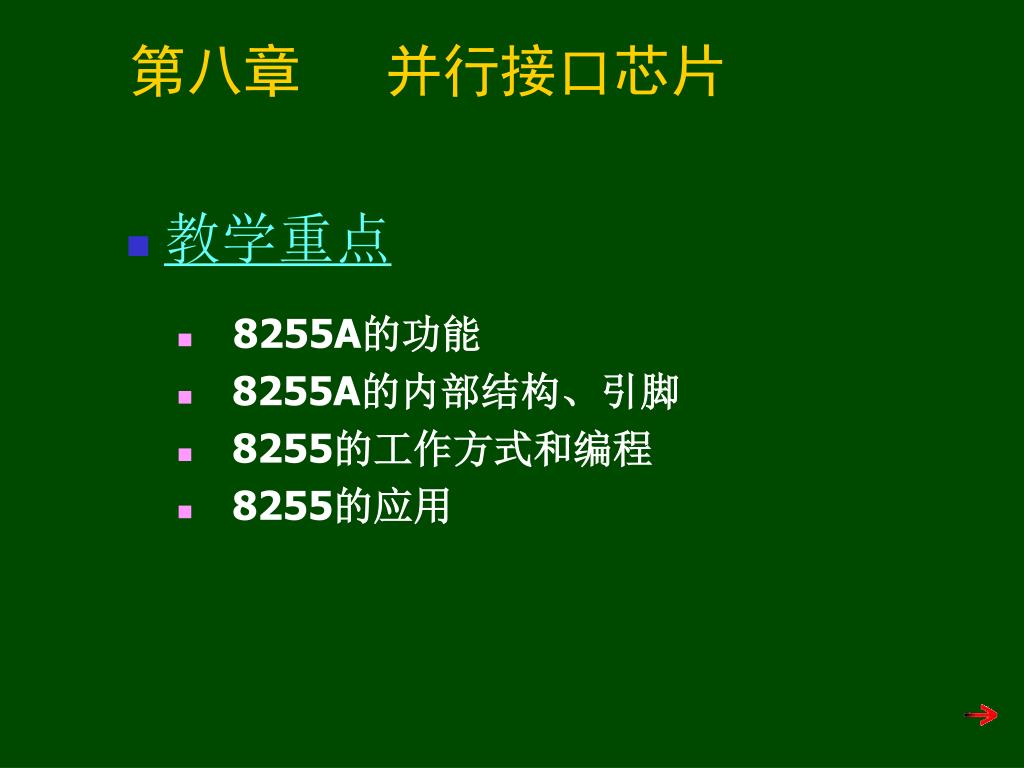

  1. 第八章 并行接口芯片 • 教学重点 • 8255A的功能 • 8255A的内部结构、引脚 • 8255的工作方式和编程 • 8255的应用

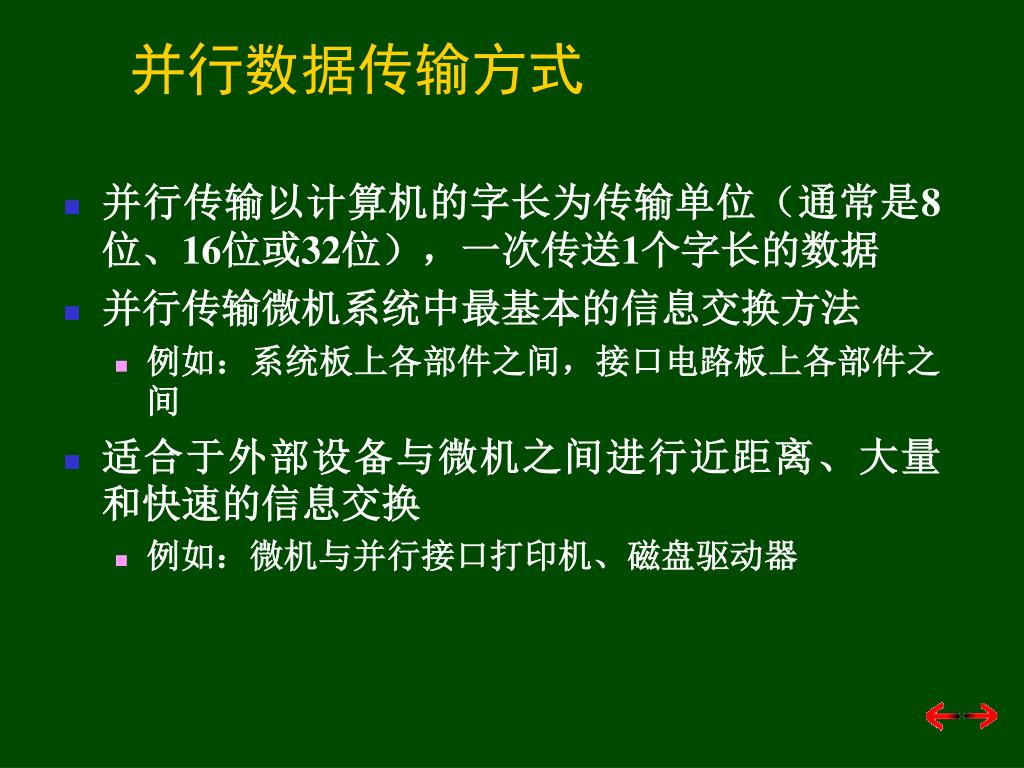

  2. 并行数据传输方式 • 并行传输以计算机的字长为传输单位（通常是8位、16位或32位），一次传送1个字长的数据 • 并行传输微机系统中最基本的信息交换方法 • 例如：系统板上各部件之间，接口电路板上各部件之间 • 适合于外部设备与微机之间进行近距离、大量和快速的信息交换 • 例如：微机与并行接口打印机、磁盘驱动器

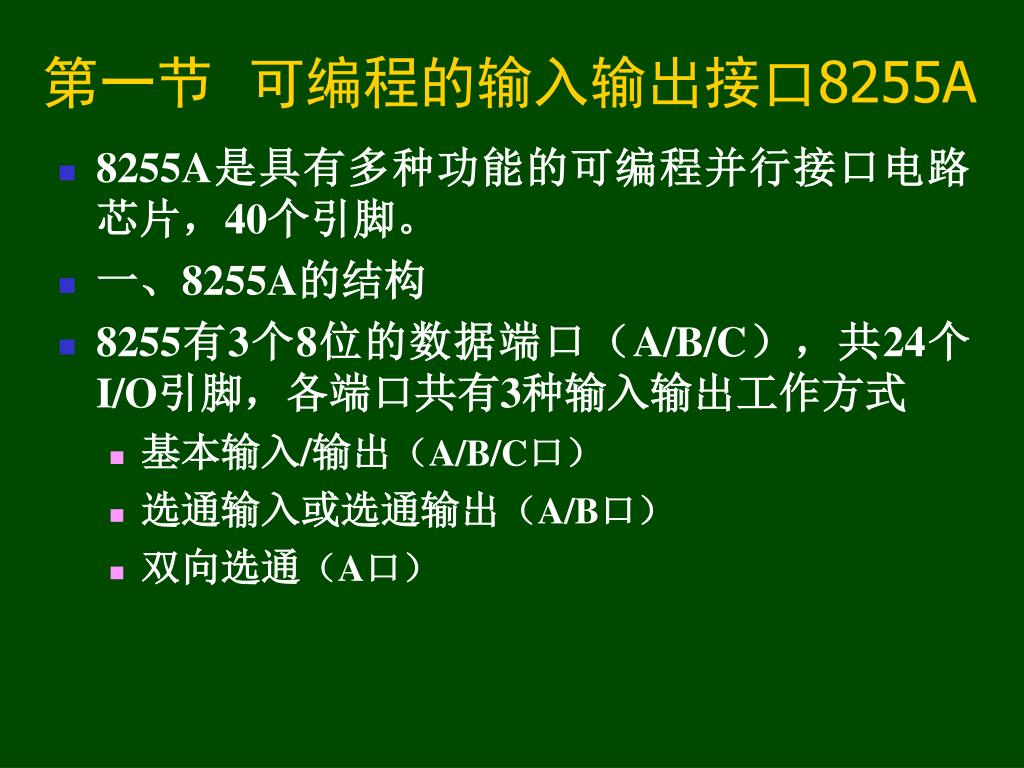

  3. 第一节 可编程的输入输出接口8255A • 8255A是具有多种功能的可编程并行接口电路芯片，40个引脚。 • 一、8255A的结构 • 8255有3个8位的数据端口（A/B/C），共24个I/O引脚，各端口共有3种输入输出工作方式 • 基本输入/输出（A/B/C口） • 选通输入或选通输出（A/B口） • 双向选通（A口）

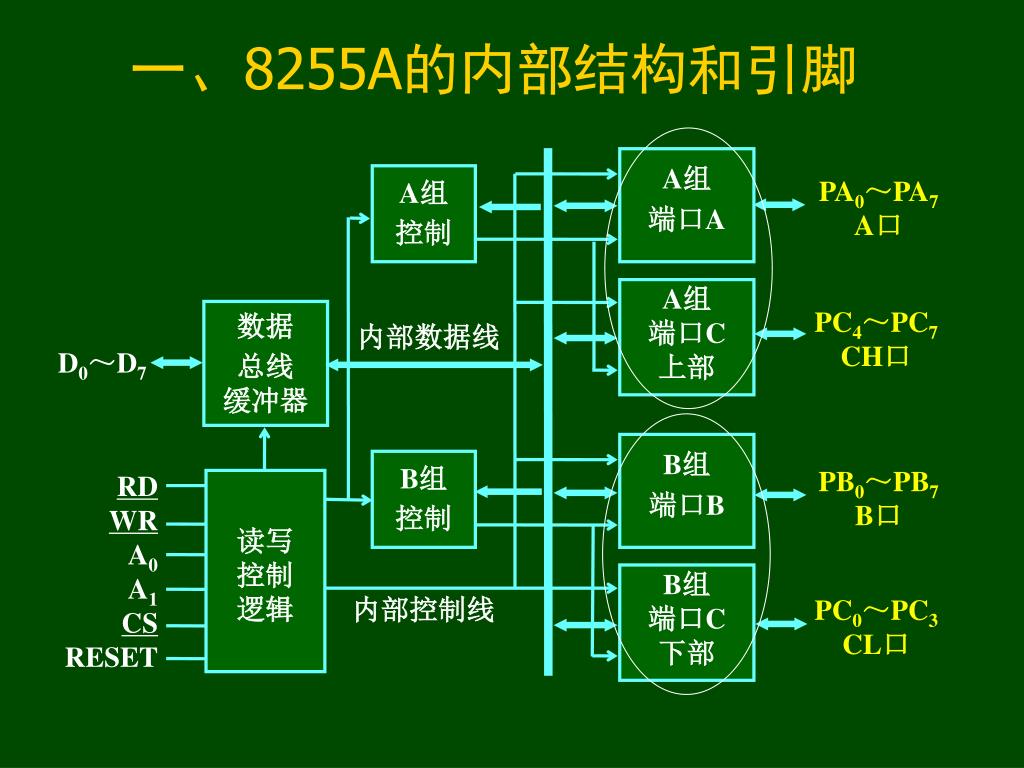

  4. 一、8255A的内部结构和引脚 A组 端口A A组 控制 PA0～PA7 A口 A组 端口C 上部 数据 总线 缓冲器 PC4～PC7 CH口 内部数据线 D0～D7 B组 端口B B组 控制 PB0～PB7 B口 RD WR A0 A1 CS RESET 读写 控制 逻辑 B组 端口C 下部 内部控制线 PC0～PC3 CL口

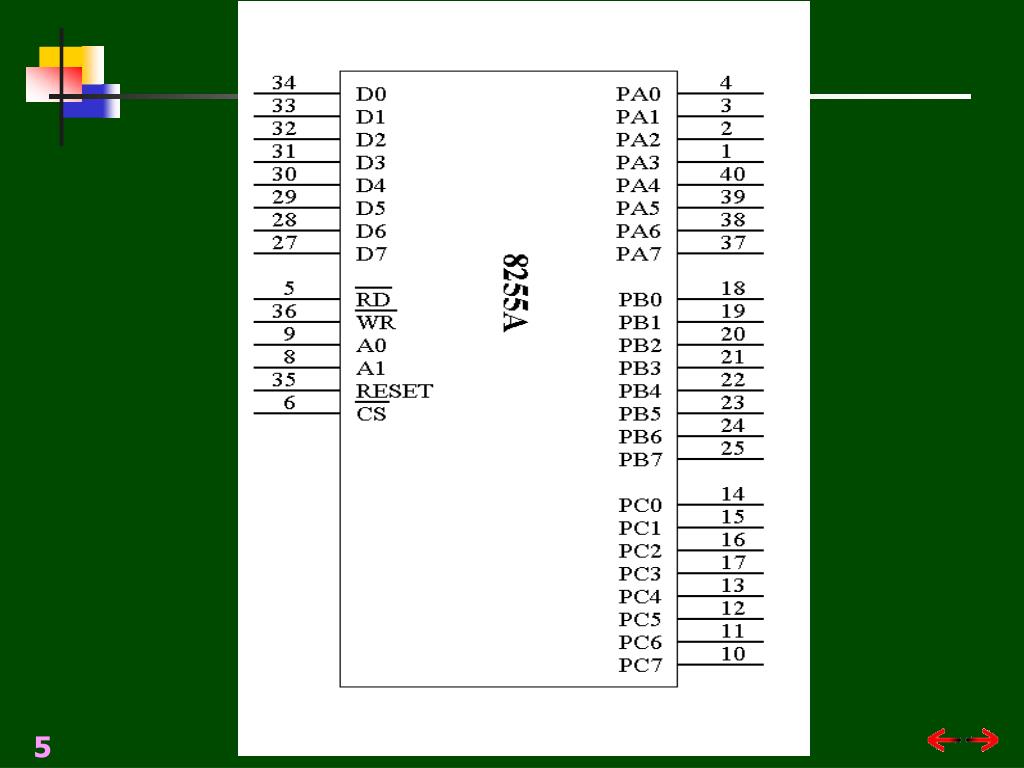

  5. 5

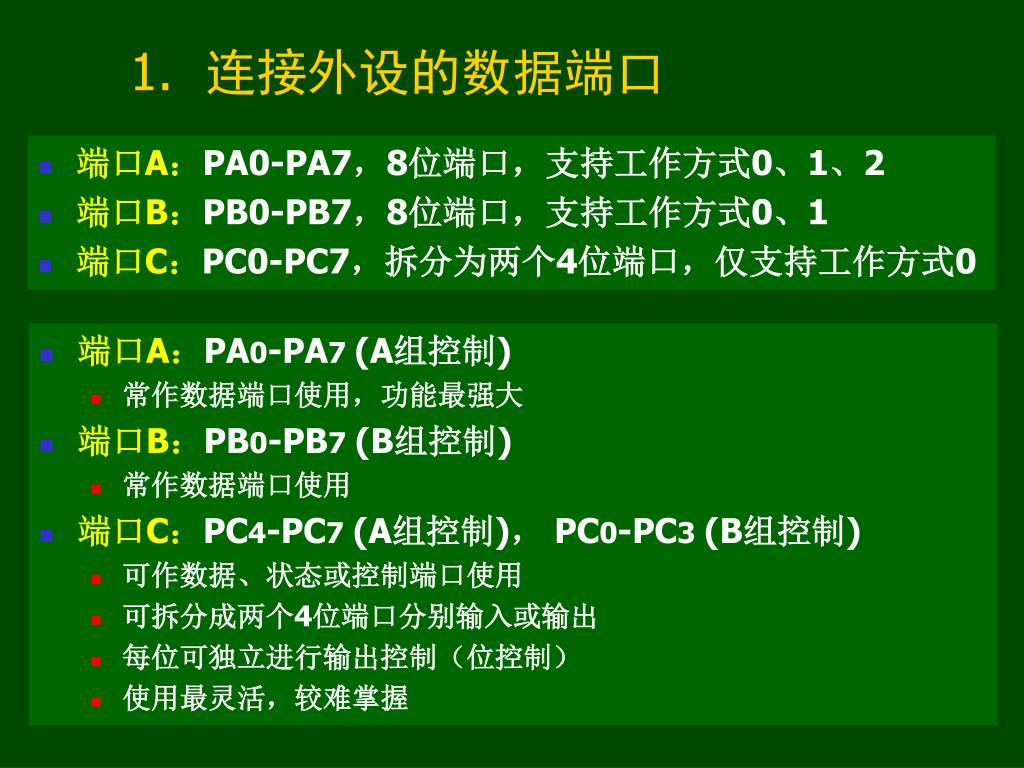

  6. 1. 连接外设的数据端口 • 端口A：PA0-PA7，8位端口，支持工作方式0、1、2 • 端口B：PB0-PB7，8位端口，支持工作方式0、1 • 端口C：PC0-PC7，拆分为两个4位端口，仅支持工作方式0 • 端口A：PA0-PA7 (A组控制) • 常作数据端口使用，功能最强大 • 端口B：PB0-PB7 (B组控制) • 常作数据端口使用 • 端口C：PC4-PC7 (A组控制)， PC0-PC3 (B组控制) • 可作数据、状态或控制端口使用 • 可拆分成两个4位端口分别输入或输出 • 每位可独立进行输出控制（位控制） • 使用最灵活，较难掌握

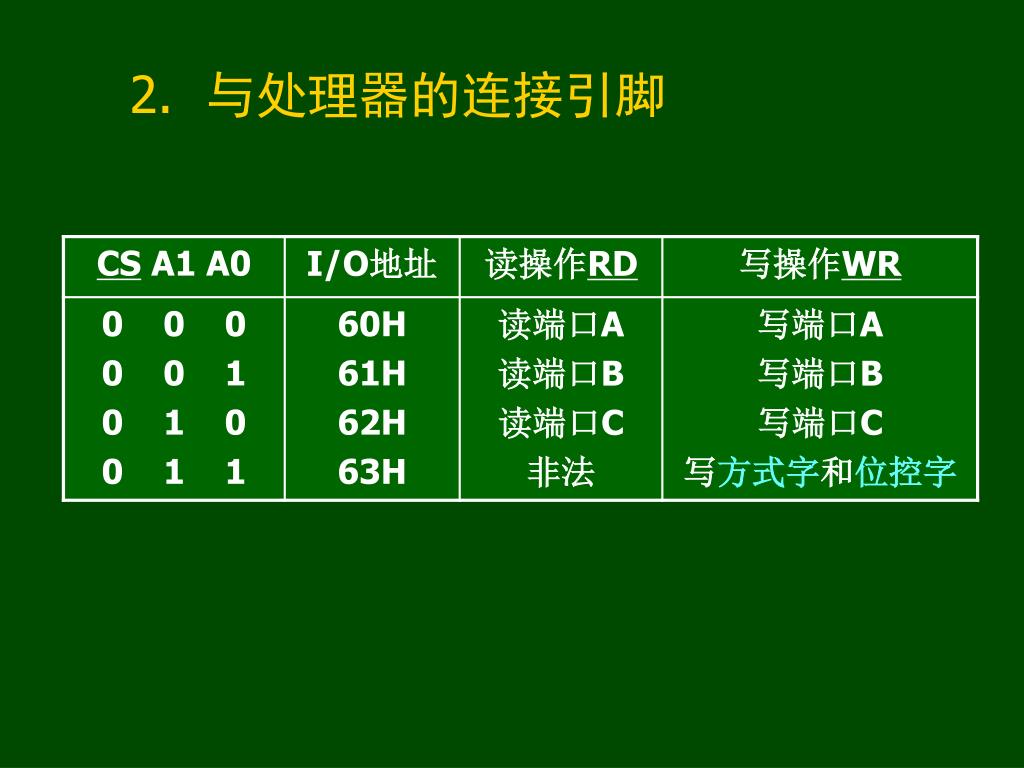

  7. 2. 与处理器的连接引脚

  8. 二、 8255A的工作方式 P343 图8-2 • 方式0：基本输入输出方式（不带联络） • 适用于无条件传送和查询方式的接口电路 • 方式1：选通输入输出方式（带输入联络或输出联络） • 适用于查询和中断方式的接口电路 • 方式2：双向选通方式（同时带输入联络和输出联络） • 适用于可双向传送数据的外设 • 适用于查询和中断方式的接口电路

  9. CPU 8255 外设 内总线 外总线 方式0的输入时序（数据来自外设） RD 输入端口 外设提供数据 CS、A1A0 D0～D7 数据 请体会这里8255A的数据缓冲作用

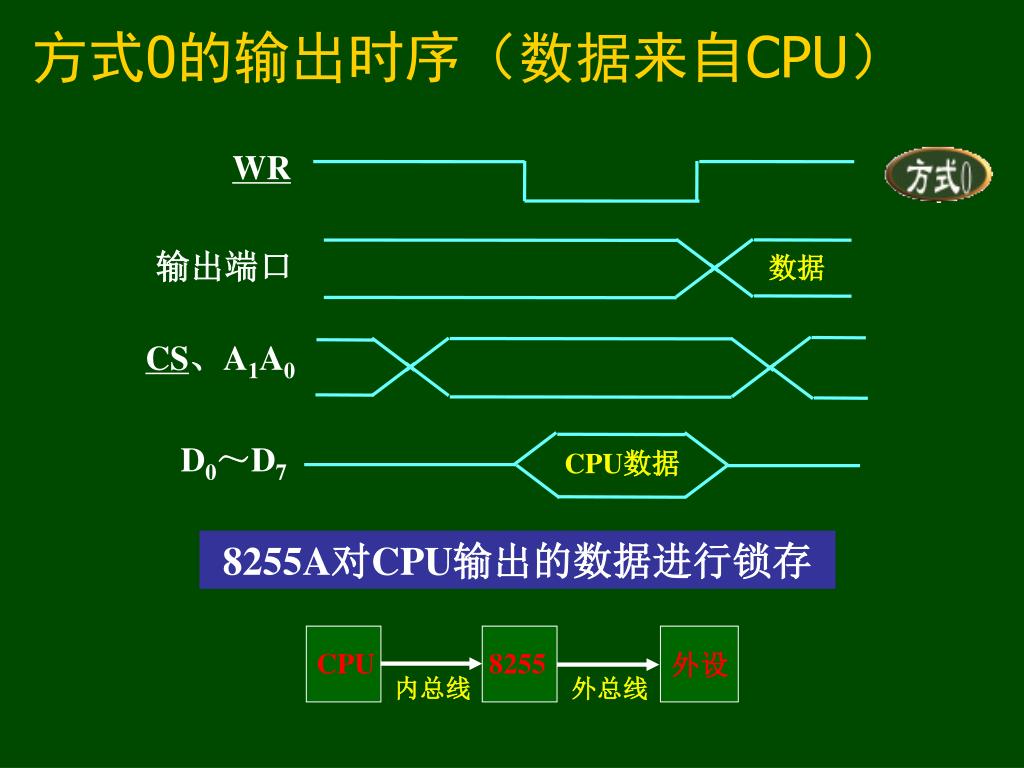

  10. CPU 8255 外设 内总线 外总线 方式0的输出时序（数据来自CPU） WR 输出端口 数据 CS、A1A0 D0～D7 CPU数据 8255A对CPU输出的数据进行锁存

  11. 方式1输入引脚：端口A 外设数据 PA7~PA0 数据选通信号 表示外设已经准备好数据 PC4 INTEA STBA PC5 IBFA 输入缓冲器满信号 表示A口已经接收数据 PC3 INTRA 中断请求信号 请求CPU接收数据 中断允许触发器 征用C口3引脚和1个控制位

  12. 方式1输入引脚：端口B 外设数据 PB7~PB0 数据选通信号 表示外设已经准备好数据 PC2 INTEB STBB PC1 IBFB 输入缓冲器满信号 表示B口已经接收数据 PC0 INTRB 中断请求信号 请求CPU接收数据 中断允许触发器 征用C口3引脚和1个控制位

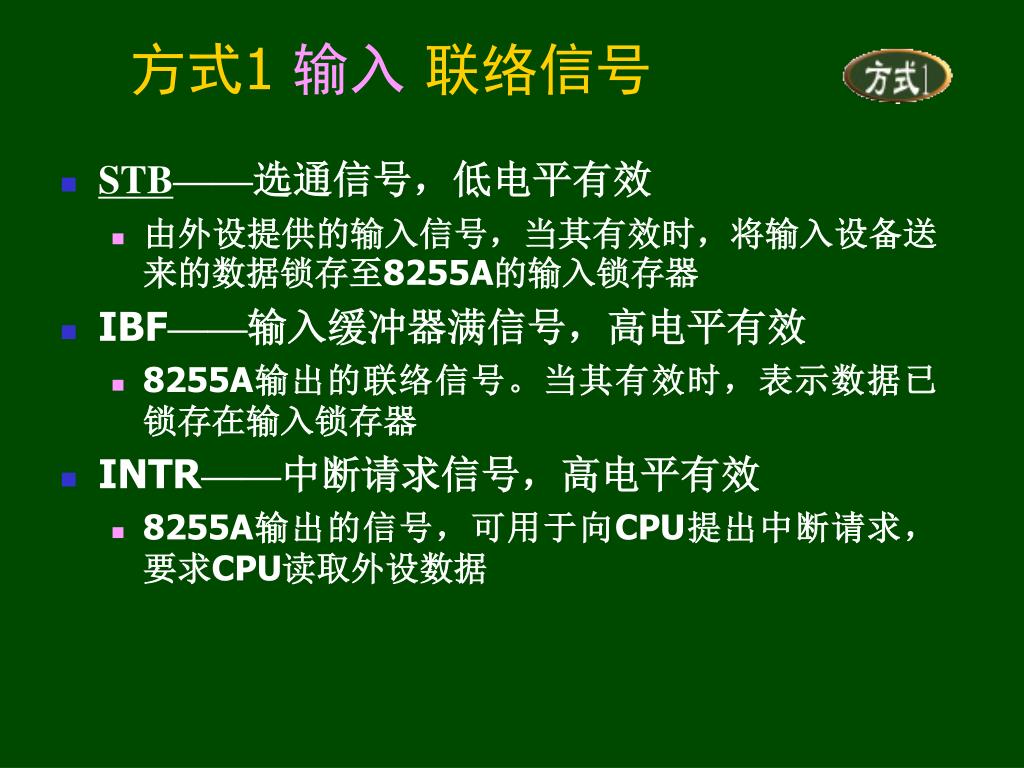

  13. 方式1 输入 联络信号 • STB——选通信号，低电平有效 • 由外设提供的输入信号，当其有效时，将输入设备送来的数据锁存至8255A的输入锁存器 • IBF——输入缓冲器满信号，高电平有效 • 8255A输出的联络信号。当其有效时，表示数据已锁存在输入锁存器 • INTR——中断请求信号，高电平有效 • 8255A输出的信号，可用于向CPU提出中断请求，要求CPU读取外设数据

  14. 方式1 输入 时序 STB IBF INTR RD 输入端口 外设数据 数据 D0～D7 STB和IBF是外设和8255A间的一对应答联络信号，为的是可靠地输入数据

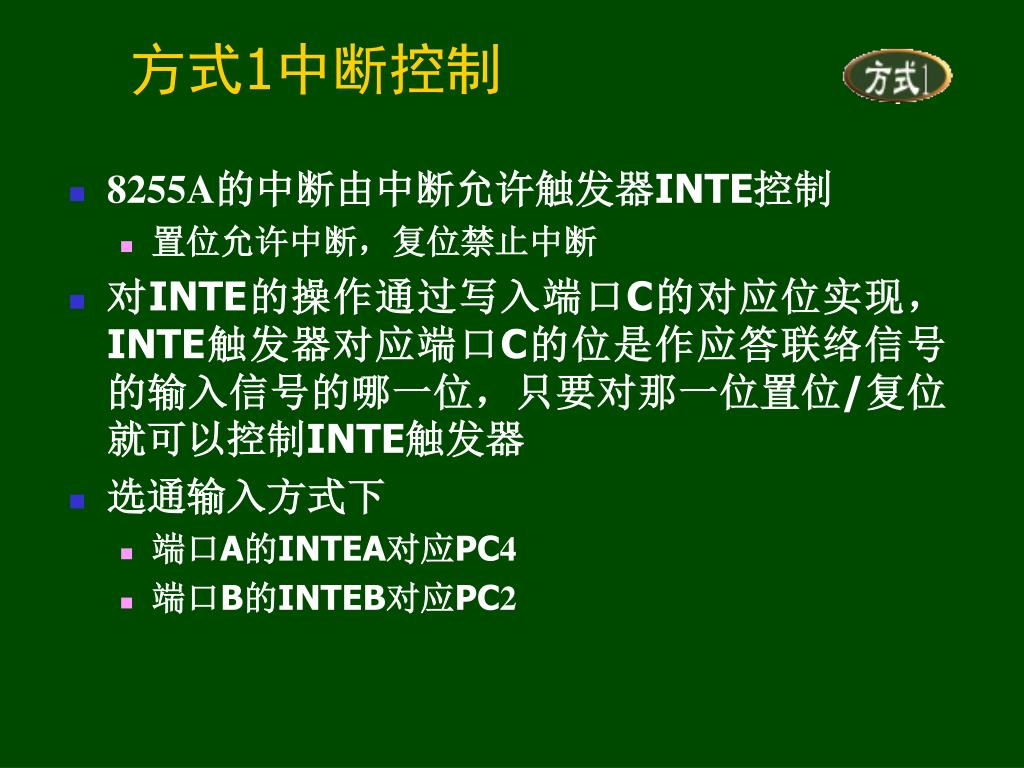

  15. 方式1中断控制 • 8255A的中断由中断允许触发器INTE控制 • 置位允许中断，复位禁止中断 • 对INTE的操作通过写入端口C的对应位实现，INTE触发器对应端口C的位是作应答联络信号的输入信号的哪一位，只要对那一位置位/复位就可以控制INTE触发器 • 选通输入方式下 • 端口A的INTEA对应PC4 • 端口B的INTEB对应PC2

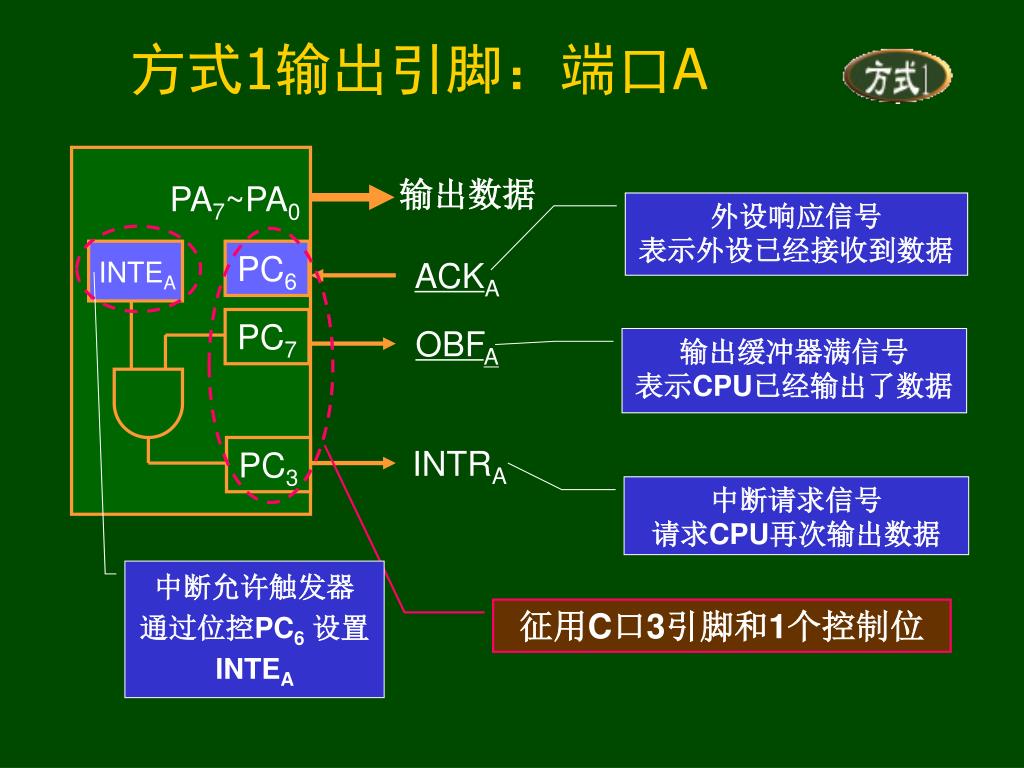

  16. 方式1输出引脚：端口A 输出数据 PA7~PA0 外设响应信号 表示外设已经接收到数据 PC6 INTEA ACKA PC7 OBFA 输出缓冲器满信号 表示CPU已经输出了数据 PC3 INTRA 中断请求信号 请求CPU再次输出数据 中断允许触发器 通过位控PC6设置INTEA 征用C口3引脚和1个控制位

  17. 方式1输出引脚：端口B 输出数据 PB7~PB0 外设响应信号 表示外设已经接收到数据 PC2 INTEB ACKB PC1 OBFB 输出缓冲器满信号 表示CPU已经输出了数据 PC0 INTRB 中断请求信号 请求CPU再次输出数据 中断允许触发器 通过位控PC2设置INTEB 征用C口3引脚和1个控制位

  18. 方式1输出联络信号 • OBF——输出缓冲器满信号，低电平有效 • 8255A输出给外设的一个控制信号，当其有效时，表示CPU已将输出数据锁存在8255A指定的端口，外设可以来取 • ACK——响应信号，低电平有效 • 外设提供的响应信号，通知8255A其端口数据已被外设接收 • INTR——中断请求信号，高有效 • 当输出设备已接受数据后，8255A输出此信号向CPU提出中断请求，要求CPU继续提供数据 端口A的INTEA对应PC6端口B的INTEB对应PC2

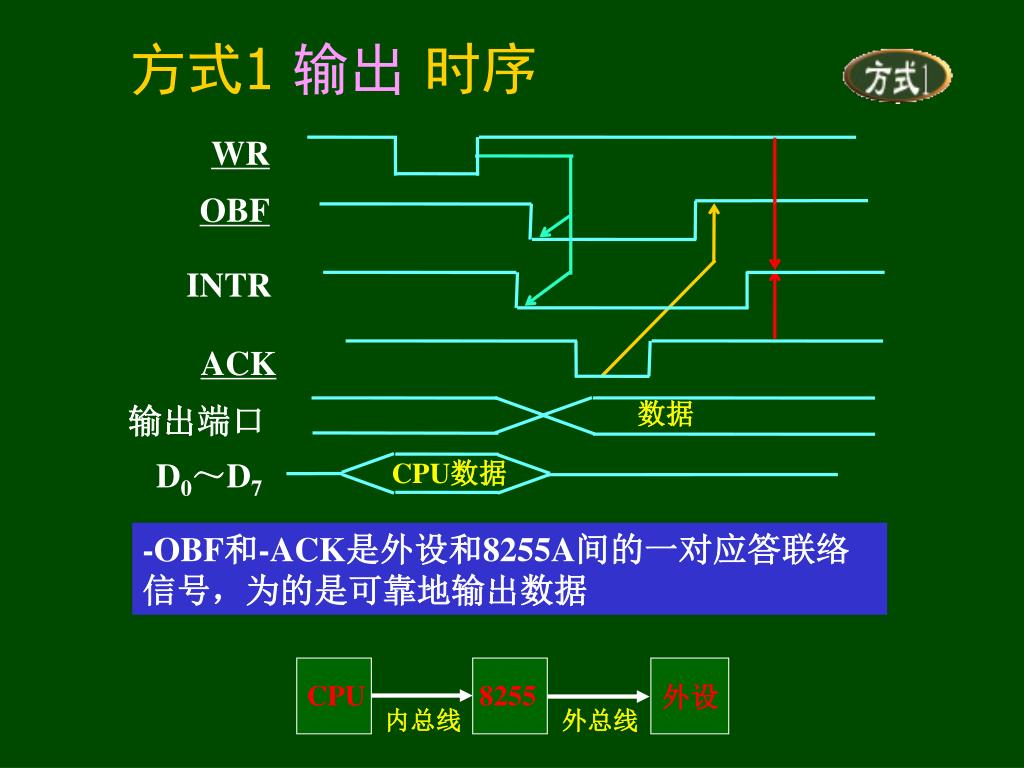

  19. WR OBF INTR ACK 数据 输出端口 D0～D7 CPU数据 -OBF和-ACK是外设和8255A间的一对应答联络信号，为的是可靠地输出数据 CPU 8255 外设 内总线 外总线 方式1 输出 时序

  20. 方式2 双向选通方式 • 方式2将方式1的选通输入与选通输出功能组合成一个双向数据端口，可以发送数据和接收数据 • 只有端口A可以工作于方式2，需要利用端口C的5个信号线，其作用与方式1相同 • 方式2的数据输入过程与方式1的输入方式一样 • 方式2的数据输出过程与方式1的输出方式有一点不同：数据输出时8255A不是在OBF有效时向外设输出数据，而是在外设提供响应信号ACK有效时才送出数据

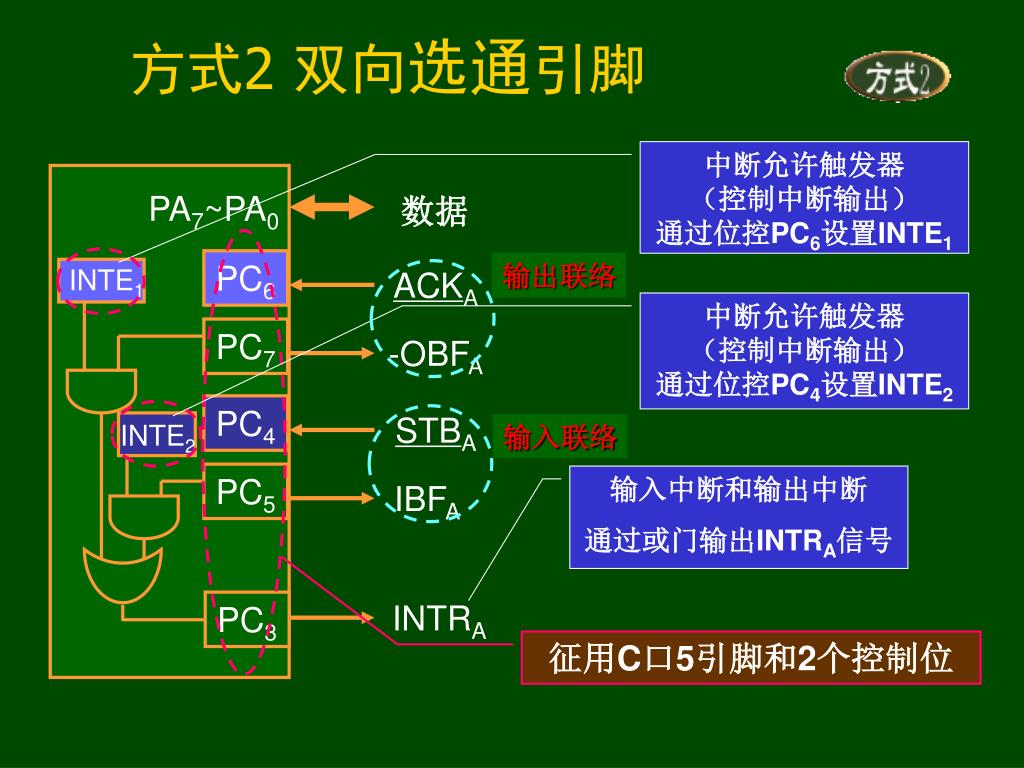

  21. 方式2 双向选通引脚 中断允许触发器 （控制中断输出） 通过位控PC6设置INTE1 PA7~PA0 数据 PC6 输出联络 INTE1 ACKA 中断允许触发器 （控制中断输出） 通过位控PC4设置INTE2 PC7 -OBFA PC4 STBA INTE2 输入联络 PC5 输入中断和输出中断 通过或门输出INTRA信号 IBFA PC3 INTRA 征用C口5引脚和2个控制位

  22. 方式2 双向选通时序 WR OBF INTR ACK STB IBF RD 输出数据 输入数据 PA0～PA7 输入数据 输出数据 D0～D7 该例中：CPU先输出数据，再读取外设输入的数据

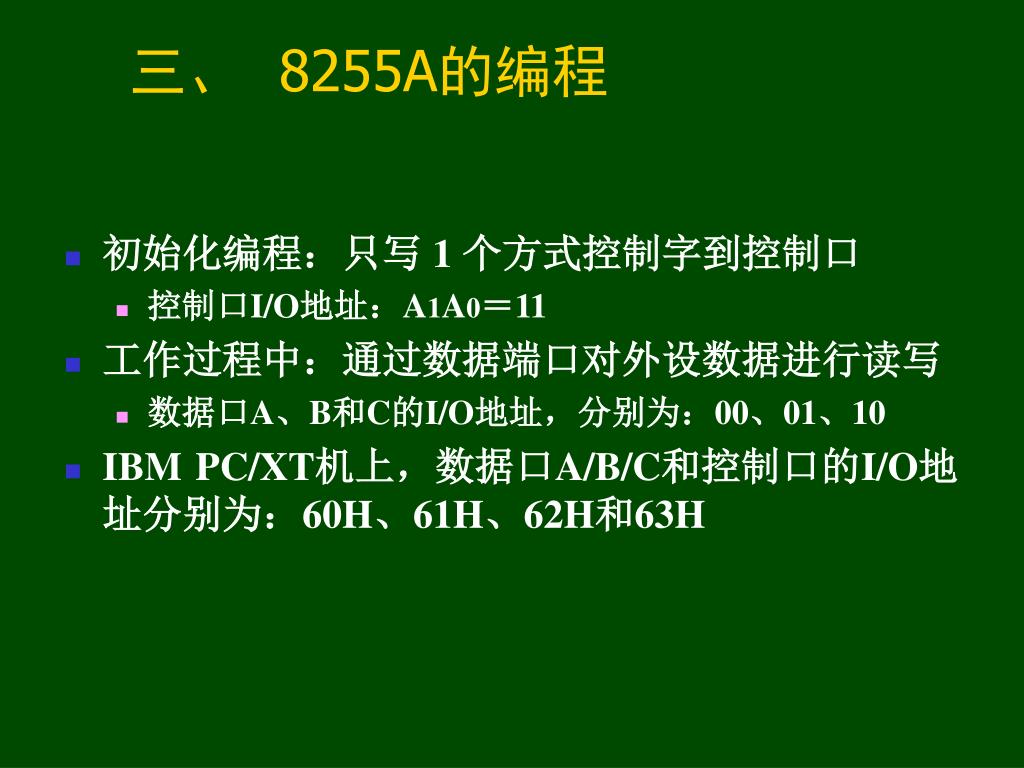

  23. 三、 8255A的编程 • 初始化编程：只写 1 个方式控制字到控制口 • 控制口I/O地址：A1A0＝11 • 工作过程中：通过数据端口对外设数据进行读写 • 数据口A、B和C的I/O地址，分别为：00、01、10 • IBM PC/XT机上，数据口A/B/C和控制口的I/O地址分别为：60H、61H、62H和63H

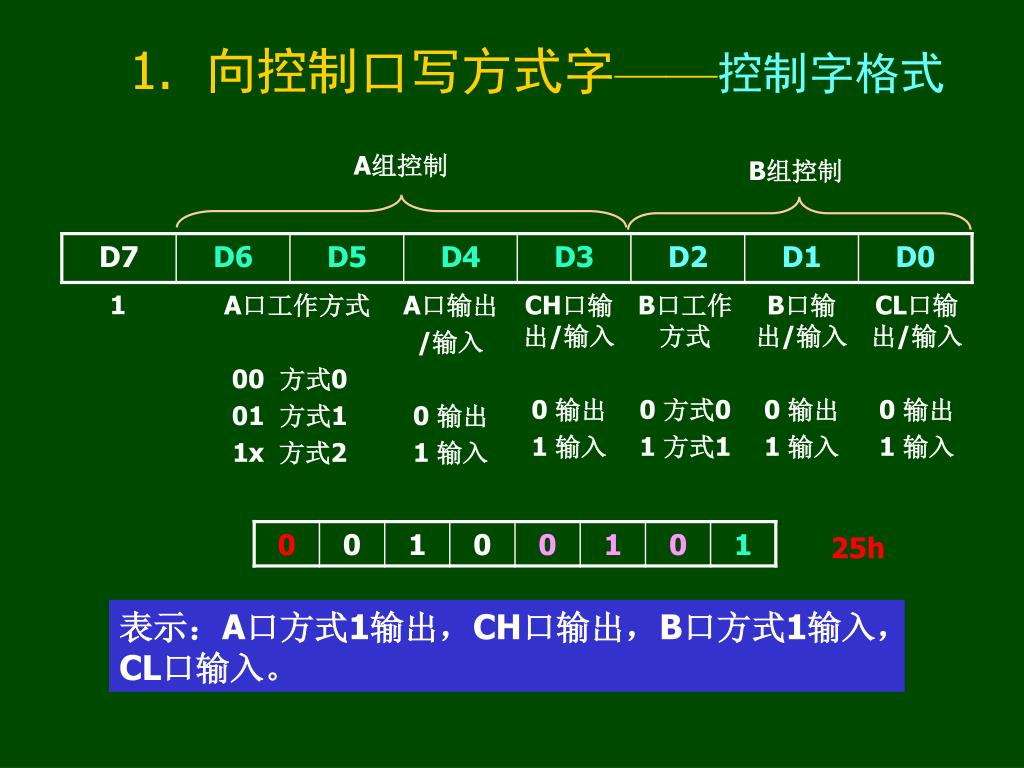

  24. 1. 向控制口写方式字——控制字格式 A组控制 B组控制 25h 表示：A口方式1输出，CH口输出，B口方式1输入，CL口输入。

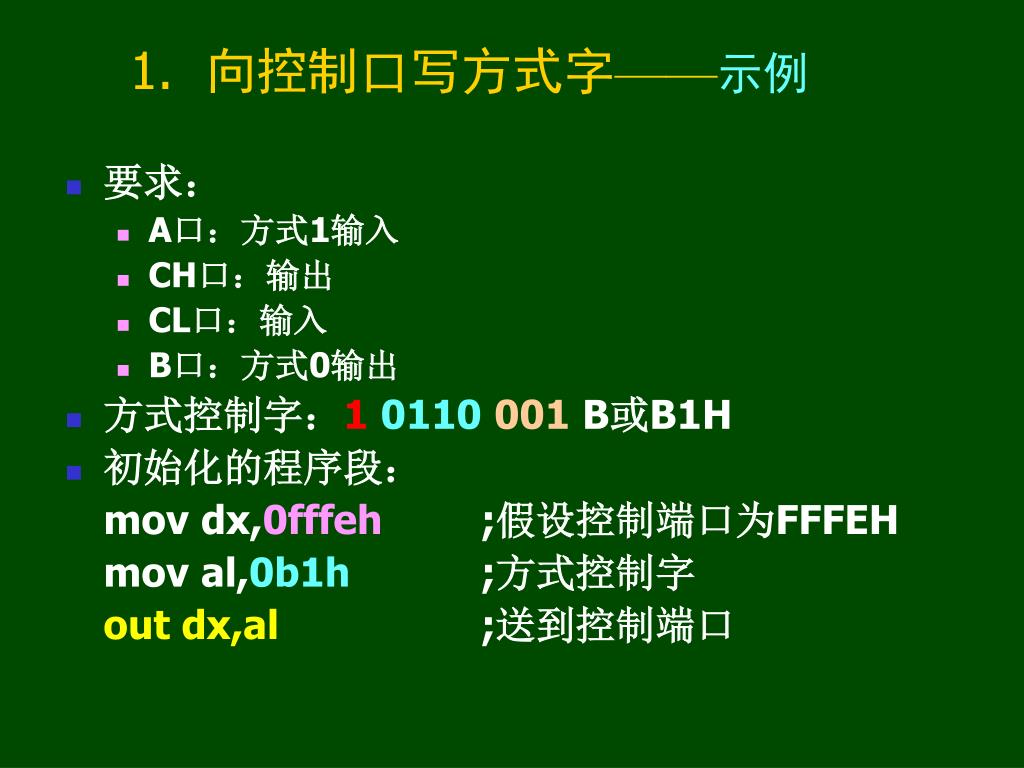

  25. 1. 向控制口写方式字——示例 • 要求： • A口：方式1输入 • CH口：输出 • CL口：输入 • B口：方式0输出 • 方式控制字：10110001 B或B1H • 初始化的程序段： mov dx,0fffeh ;假设控制端口为FFFEH mov al,0b1h ;方式控制字 out dx,al ;送到控制端口

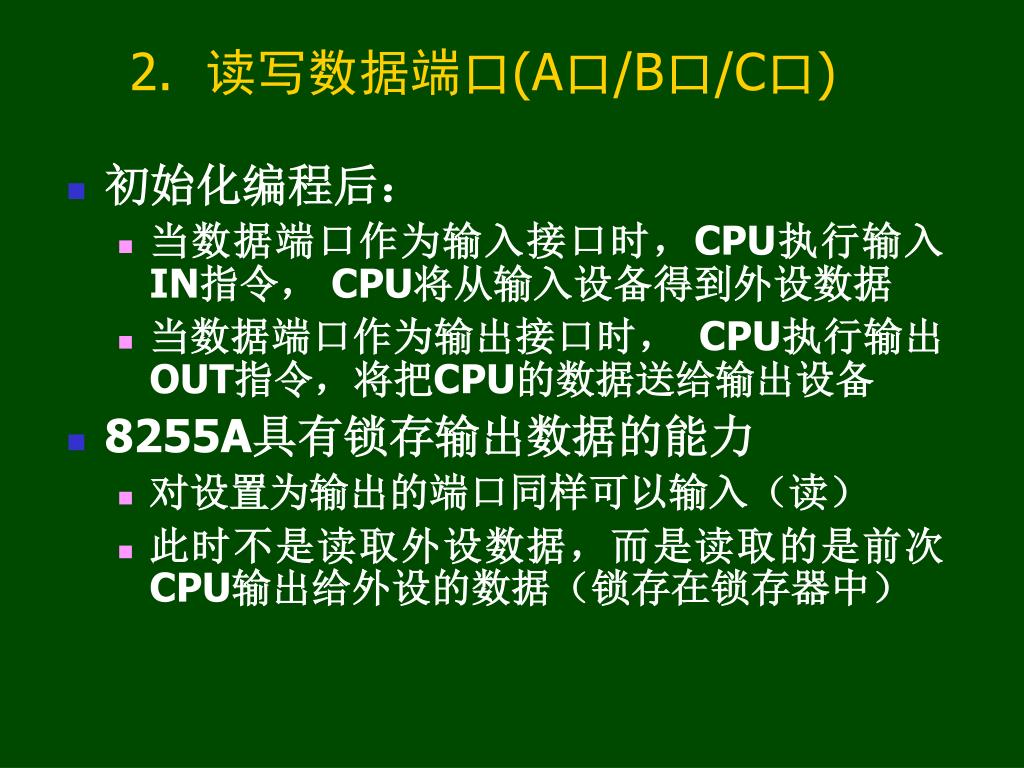

  26. 2. 读写数据端口(A口/B口/C口) • 初始化编程后： • 当数据端口作为输入接口时，CPU执行输入IN指令， CPU将从输入设备得到外设数据 • 当数据端口作为输出接口时， CPU执行输出OUT指令，将把CPU的数据送给输出设备 • 8255A具有锁存输出数据的能力 • 对设置为输出的端口同样可以输入（读） • 此时不是读取外设数据，而是读取的是前次CPU输出给外设的数据（锁存在锁存器中）

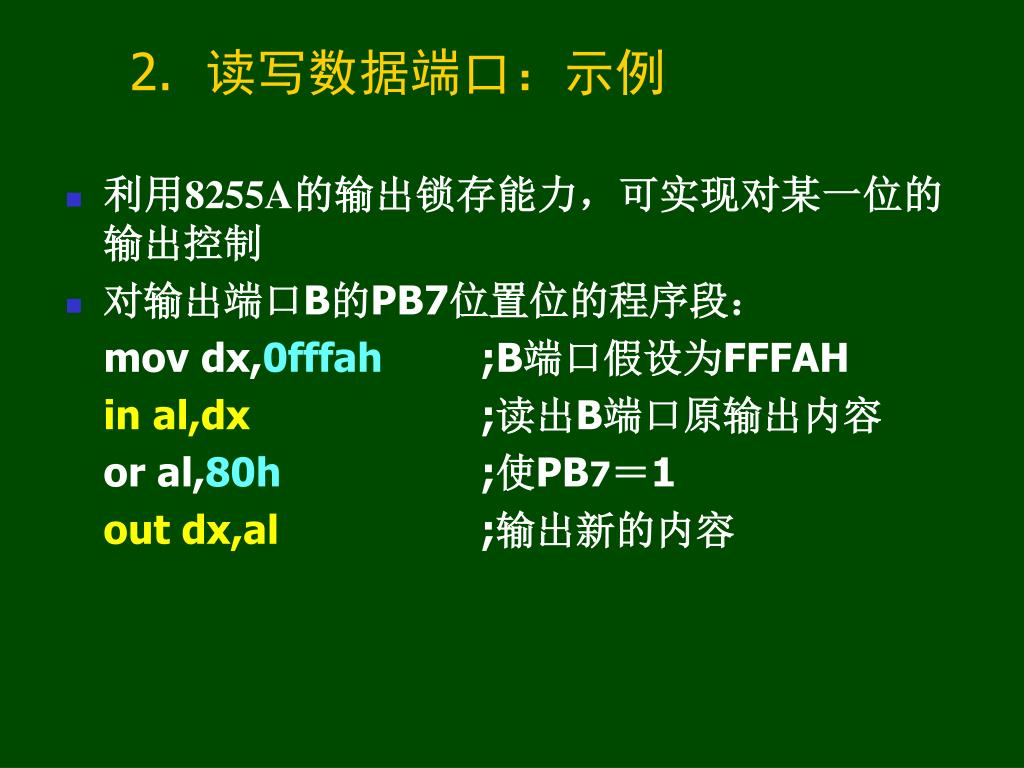

  27. 2. 读写数据端口：示例 • 利用8255A的输出锁存能力，可实现对某一位的输出控制 • 对输出端口B的PB7位置位的程序段： mov dx,0fffah ;B端口假设为FFFAH in al,dx ;读出B端口原输出内容 or al,80h ;使PB7＝1 out dx,al ;输出新的内容

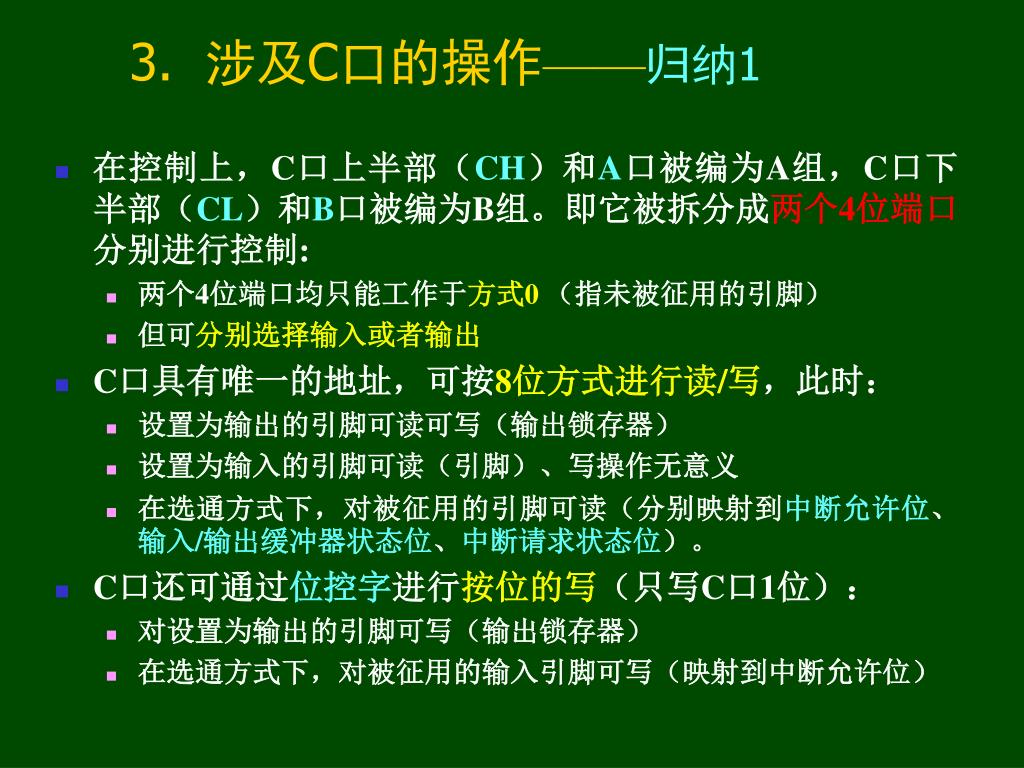

  28. 3. 涉及C口的操作——归纳1 • 在控制上，C口上半部（CH）和A口被编为A组，C口下半部（CL）和B口被编为B组。即它被拆分成两个4位端口分别进行控制: • 两个4位端口均只能工作于方式0（指未被征用的引脚） • 但可分别选择输入或者输出 • C口具有唯一的地址，可按8位方式进行读/写，此时： • 设置为输出的引脚可读可写（输出锁存器） • 设置为输入的引脚可读（引脚）、写操作无意义 • 在选通方式下，对被征用的引脚可读（分别映射到中断允许位、输入/输出缓冲器状态位、中断请求状态位）。 • C口还可通过位控字进行按位的写（只写C口1位）： • 对设置为输出的引脚可写（输出锁存器） • 在选通方式下，对被征用的输入引脚可写（映射到中断允许位）

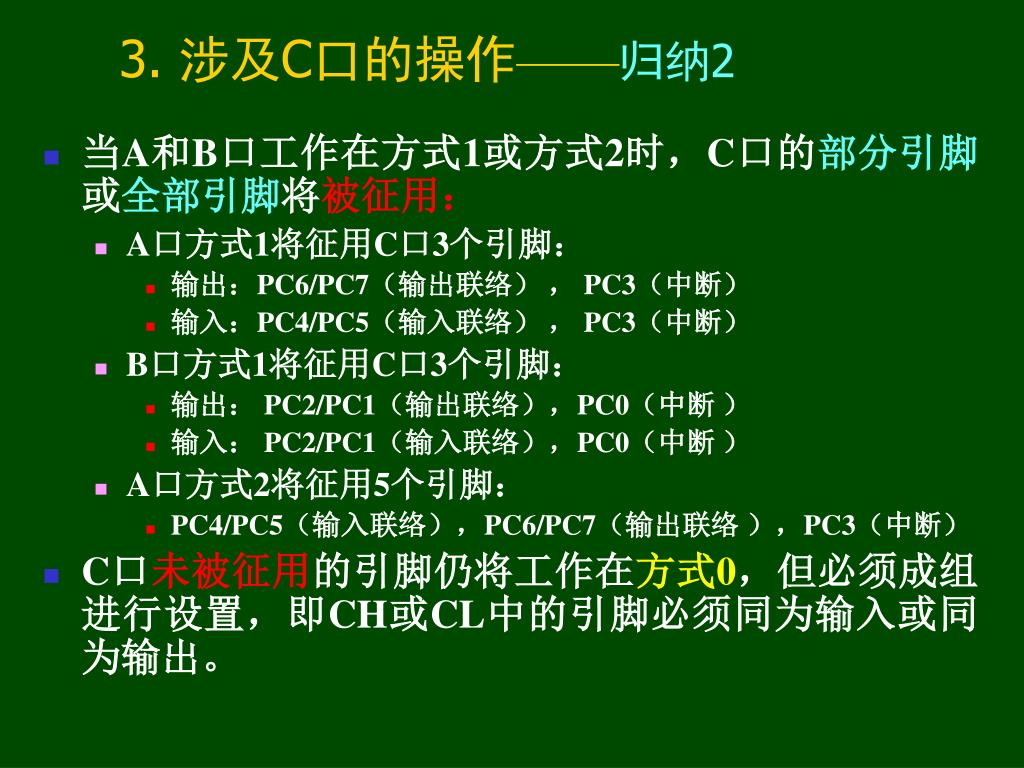

  29. 3. 涉及C口的操作——归纳2 • 当A和B口工作在方式1或方式2时，C口的部分引脚或全部引脚将被征用： • A口方式1将征用C口3个引脚： • 输出：PC6/PC7（输出联络） ， PC3（中断） • 输入：PC4/PC5（输入联络） ， PC3（中断） • B口方式1将征用C口3个引脚： • 输出： PC2/PC1（输出联络），PC0（中断 ） • 输入： PC2/PC1（输入联络），PC0（中断 ） • A口方式2将征用5个引脚： • PC4/PC5（输入联络），PC6/PC7（输出联络 ），PC3（中断） • C口未被征用的引脚仍将工作在方式0，但必须成组进行设置，即CH或CL中的引脚必须同为输入或同为输出。

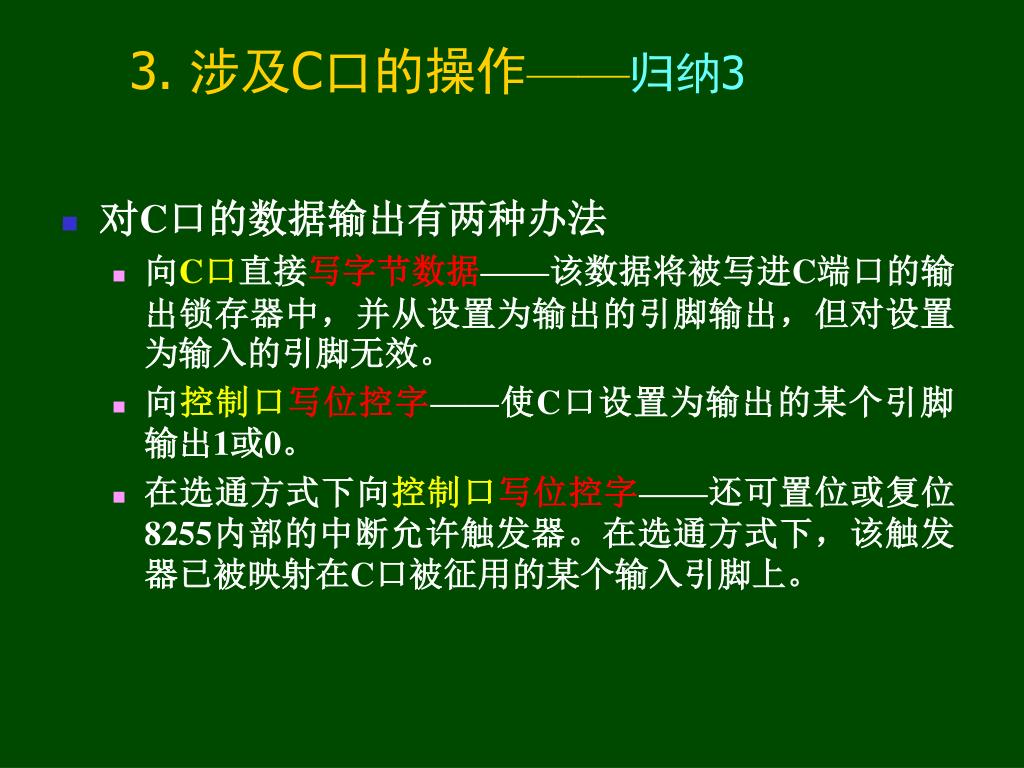

  30. 3. 涉及C口的操作——归纳3 • 对C口的数据输出有两种办法 • 向C口直接写字节数据——该数据将被写进C端口的输出锁存器中，并从设置为输出的引脚输出，但对设置为输入的引脚无效。 • 向控制口写位控字——使C口设置为输出的某个引脚输出1或0。 • 在选通方式下向控制口写位控字——还可置位或复位8255内部的中断允许触发器。在选通方式下，该触发器已被映射在C口被征用的某个输入引脚上。

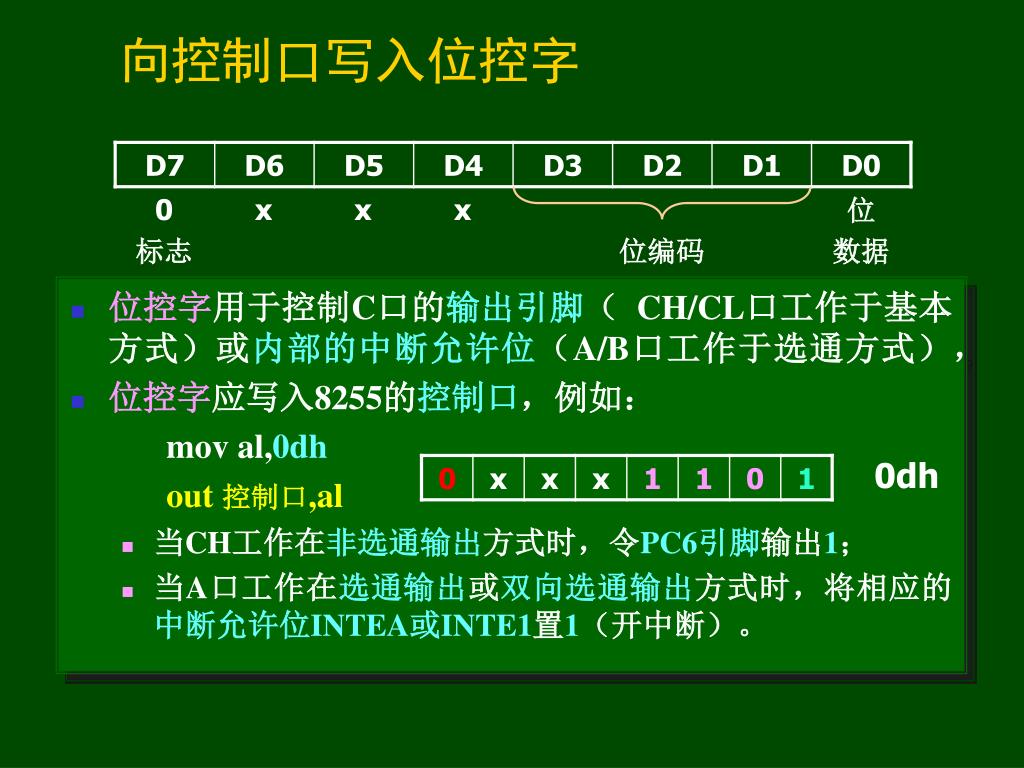

  31. 向控制口写入位控字 • 位控字用于控制C口的输出引脚（ CH/CL口工作于基本方式）或内部的中断允许位（A/B口工作于选通方式）， • 位控字应写入8255的控制口，例如： mov al,0dh out 控制口,al • 当CH工作在非选通输出方式时，令PC6引脚输出1； • 当A口工作在选通输出或双向选通输出方式时，将相应的中断允许位INTEA或INTE1置1（开中断）。 0dh

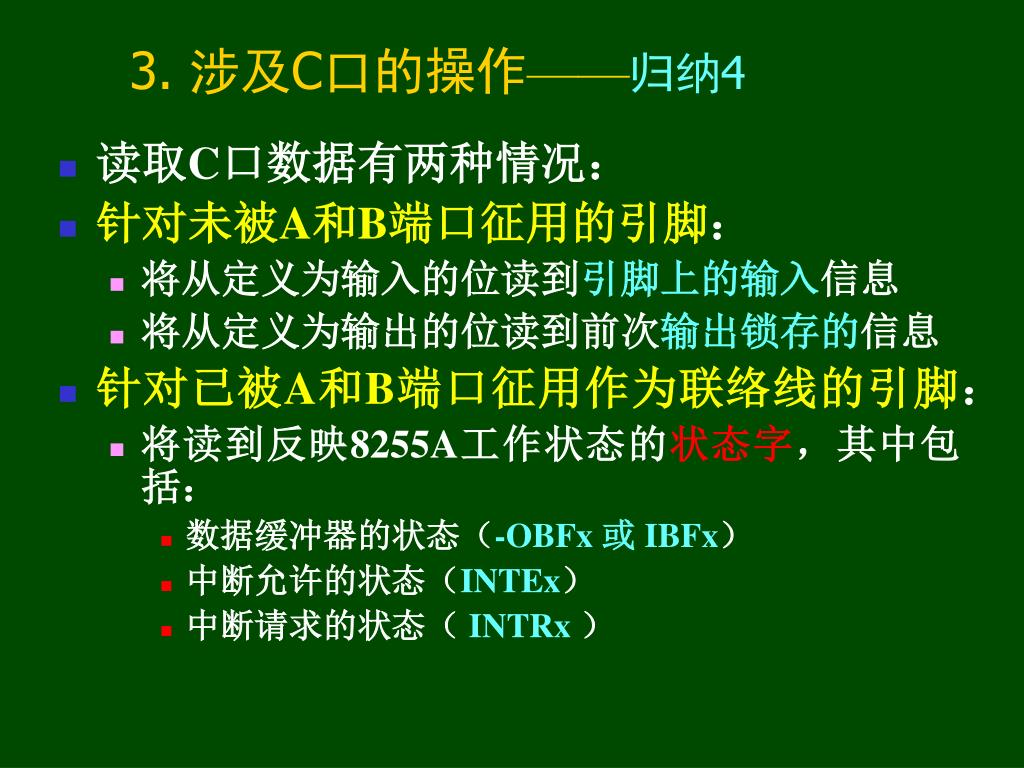

  32. 3. 涉及C口的操作——归纳4 • 读取C口数据有两种情况： • 针对未被A和B端口征用的引脚： • 将从定义为输入的位读到引脚上的输入信息 • 将从定义为输出的位读到前次输出锁存的信息 • 针对已被A和B端口征用作为联络线的引脚： • 将读到反映8255A工作状态的状态字，其中包括： • 数据缓冲器的状态（-OBFx 或 IBFx） • 中断允许的状态（INTEx） • 中断请求的状态（ INTRx）

  33. 从端口C读到状态字 A组控制 B组控制

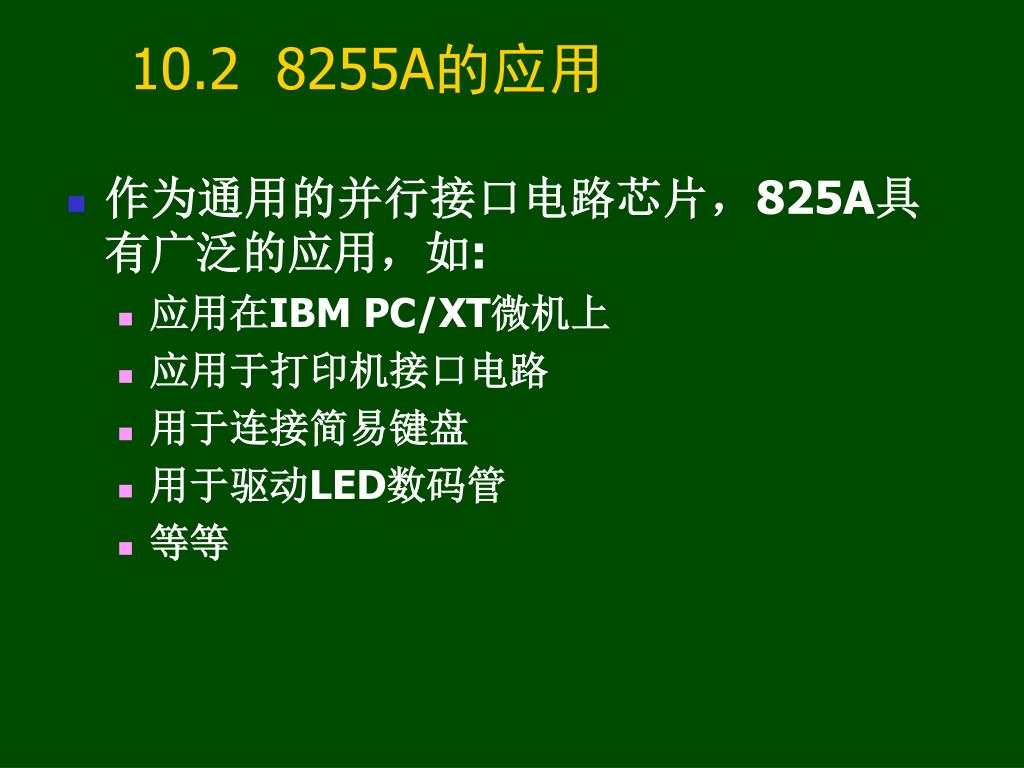

  34. 10.2 8255A的应用 • 作为通用的并行接口电路芯片，825A具有广泛的应用，如: • 应用在IBM PC/XT微机上 • 应用于打印机接口电路 • 用于连接简易键盘 • 用于驱动LED数码管 • 等等

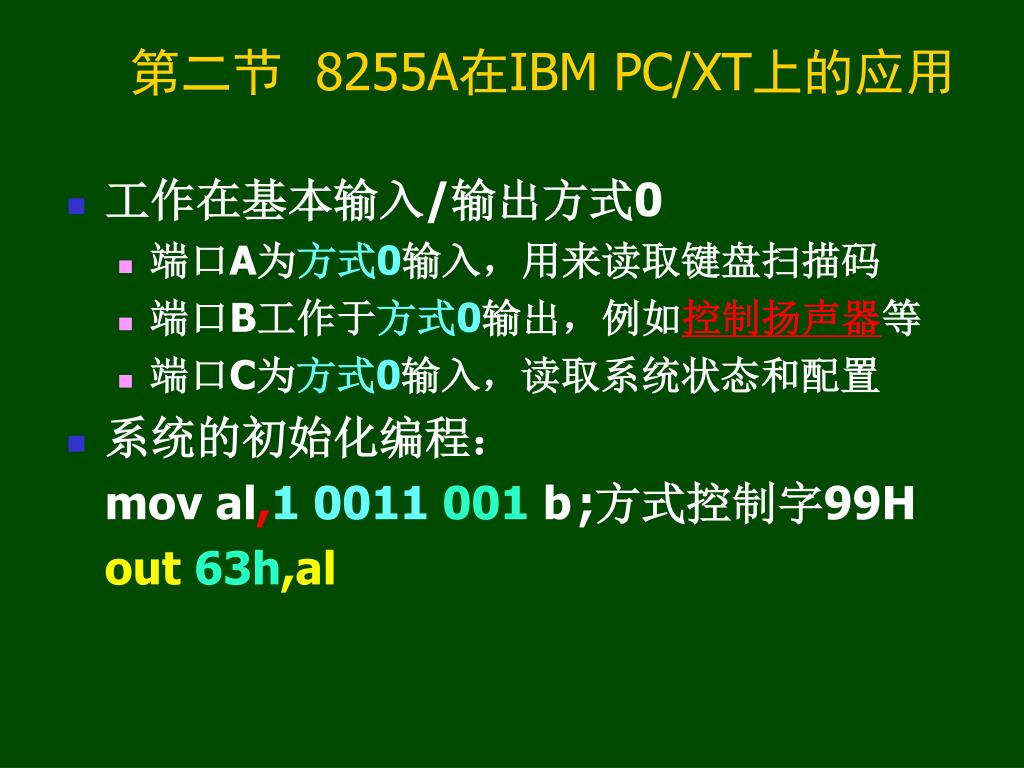

  35. 第二节 8255A在IBM PC/XT上的应用 • 工作在基本输入/输出方式0 • 端口A为方式0输入，用来读取键盘扫描码 • 端口B工作于方式0输出，例如控制扬声器等 • 端口C为方式0输入，读取系统状态和配置 • 系统的初始化编程： mov al,1 0011001 b ;方式控制字99H out 63h,al

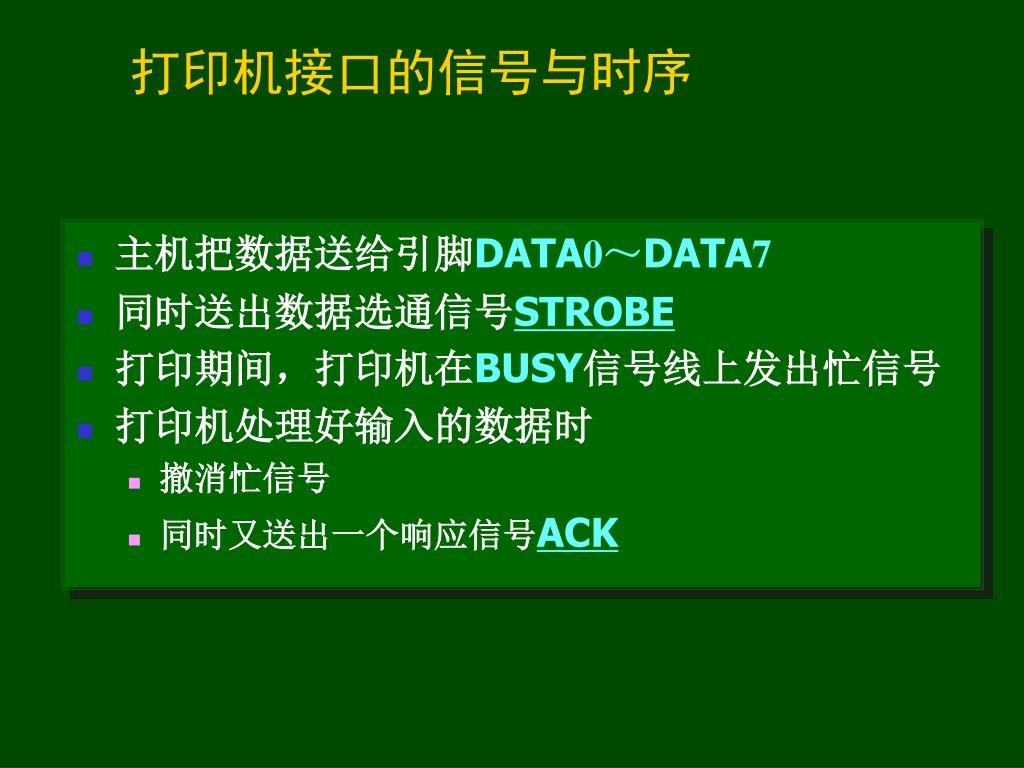

  36. 打印机接口的信号与时序 • 主机把数据送给引脚DATA0～DATA7 • 同时送出数据选通信号STROBE • 打印期间，打印机在BUSY信号线上发出忙信号 • 打印机处理好输入的数据时 • 撤消忙信号 • 同时又送出一个响应信号ACK

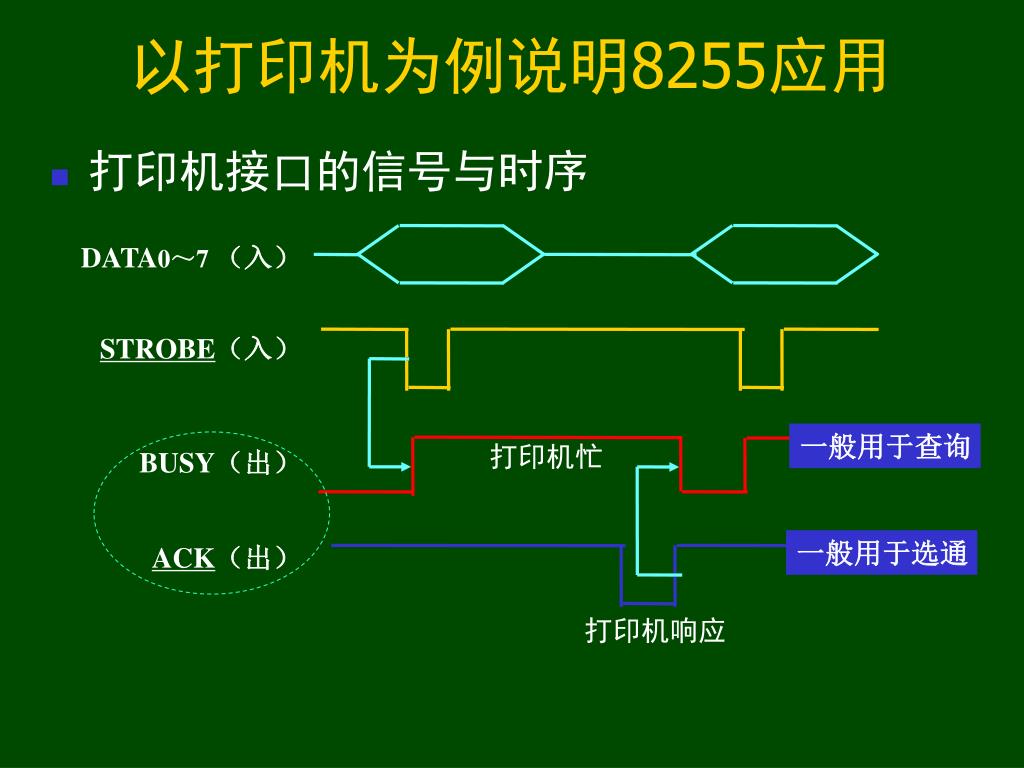

  37. 以打印机为例说明8255应用 • 打印机接口的信号与时序 DATA0～7 （入） STROBE（入） 一般用于查询 打印机忙 BUSY（出） 一般用于选通 ACK（出） 打印机响应

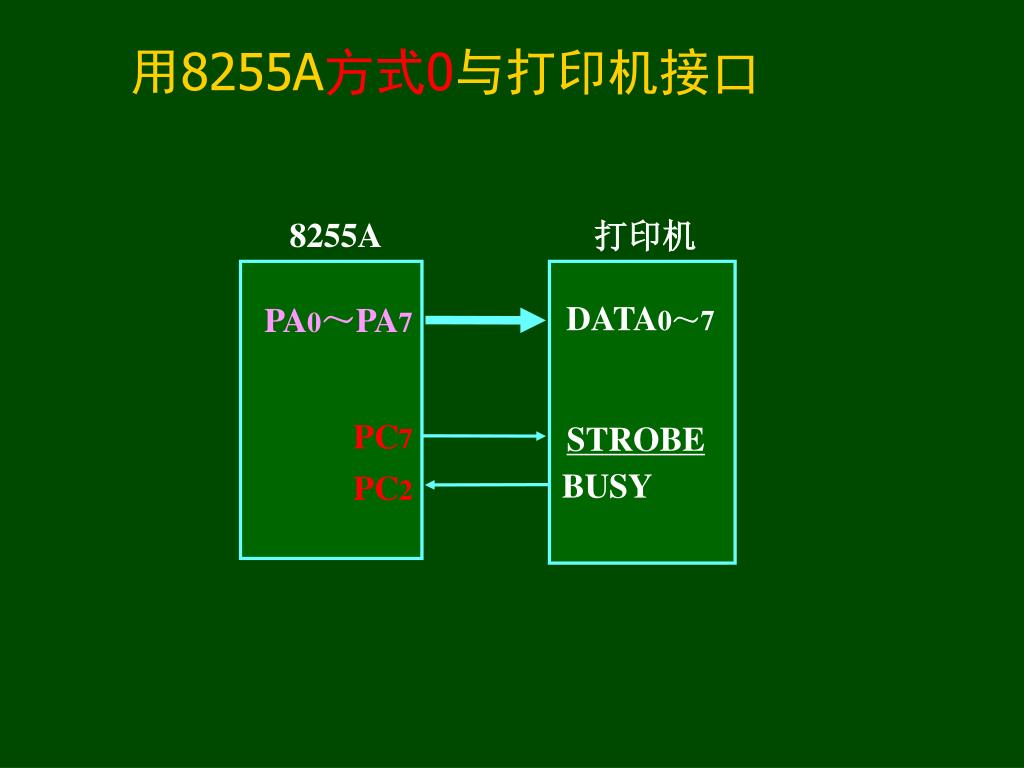

  38. 用8255A方式0与打印机接口 8255A 打印机 DATA0～7 PA0～PA7 PC7 STROBE BUSY PC2

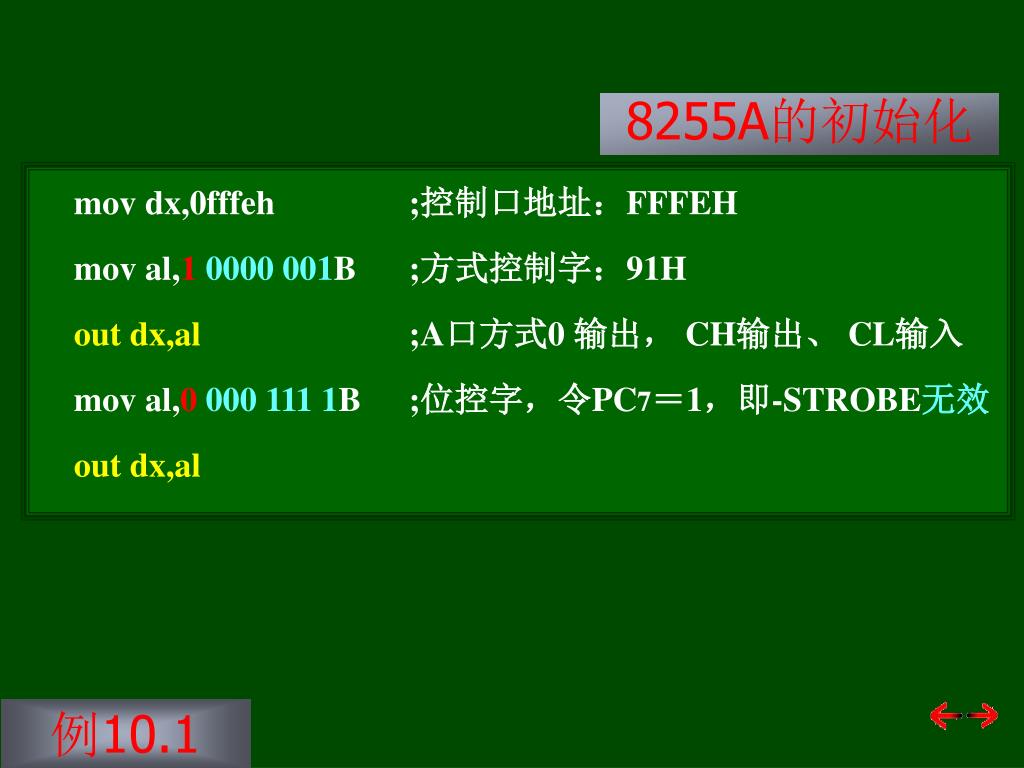

  39. 8255A的初始化 mov dx,0fffeh ;控制口地址：FFFEH mov al,1 0000 001B ;方式控制字：91H out dx,al ;A口方式0 输出， CH输出、 CL输入 mov al,0 000 111 1B ;位控字，令PC7＝1，即-STROBE无效 out dx,al 例10.1

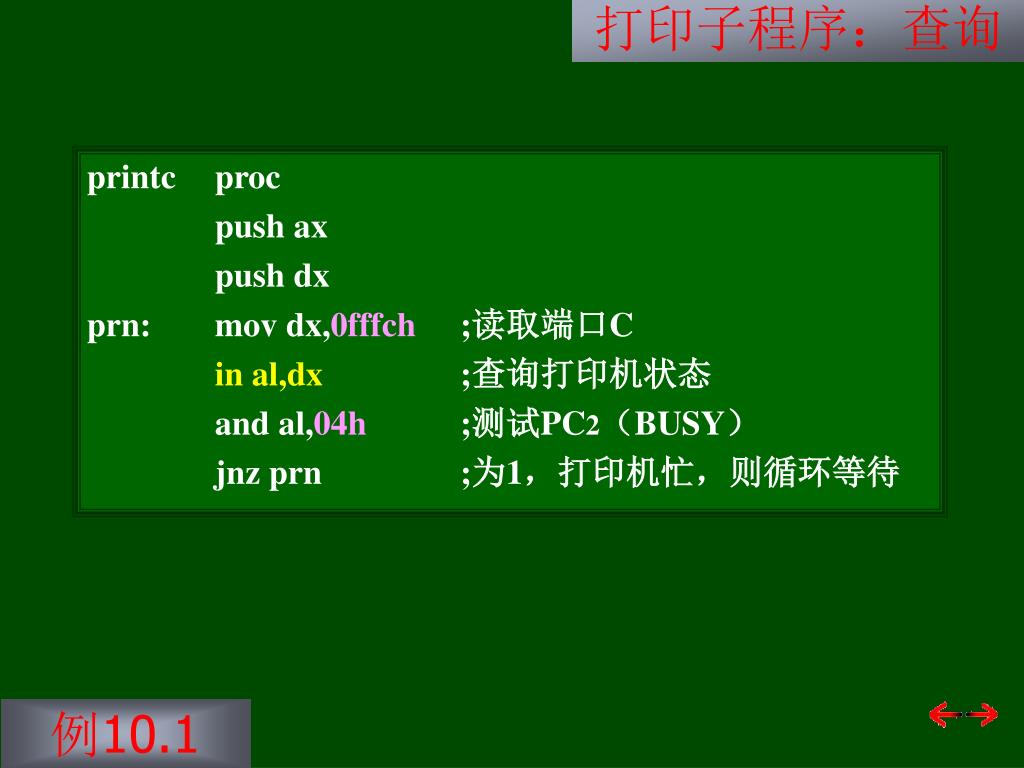

  40. 打印子程序：查询 printc proc push ax push dx prn: mov dx,0fffch ;读取端口C in al,dx ;查询打印机状态 and al,04h ;测试PC2（BUSY） jnz prn ;为1，打印机忙，则循环等待 例10.1

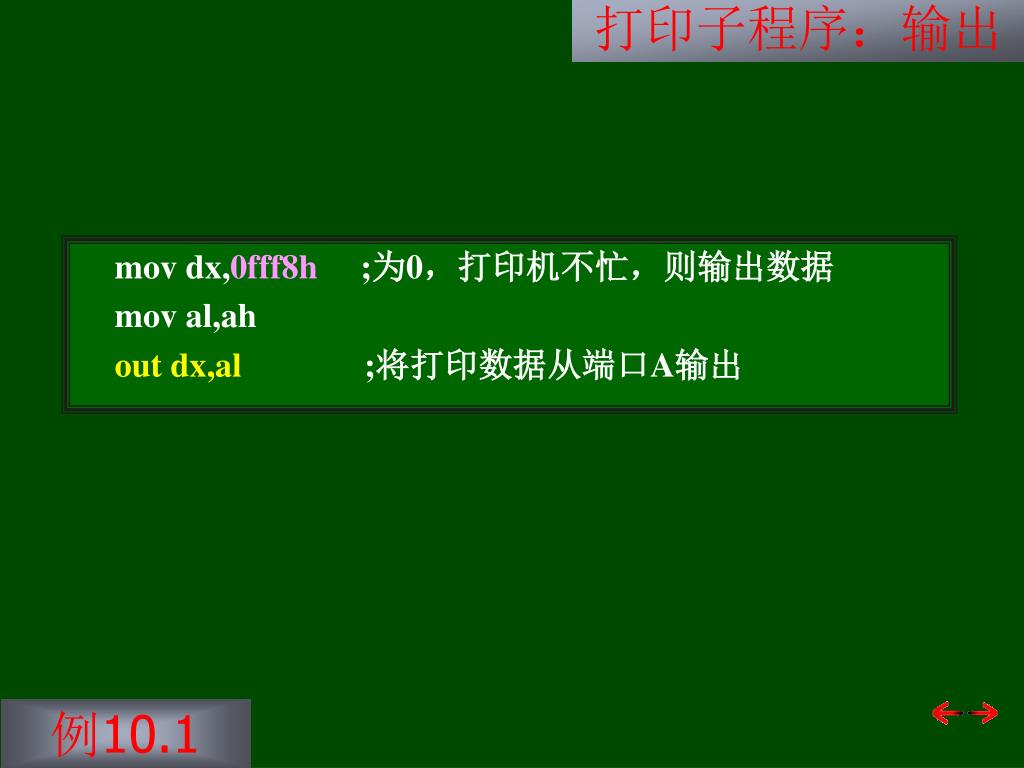

  41. 打印子程序：输出 mov dx,0fff8h ;为0，打印机不忙，则输出数据 mov al,ah out dx,al ;将打印数据从端口A输出 例10.1

  42. 打印子程序：打印 mov dx,0fffeh ;从PC7送出控制负脉冲 mov al,0 000 111 0B ;置-STROBE＝0（有效） out dx,al nop ;产生一定宽度的负脉冲 nop mov al,0 000 111 1B ;置-STROBE =1（无效） out dx,al ;打印机-STROBE端输入负脉冲 例10.1

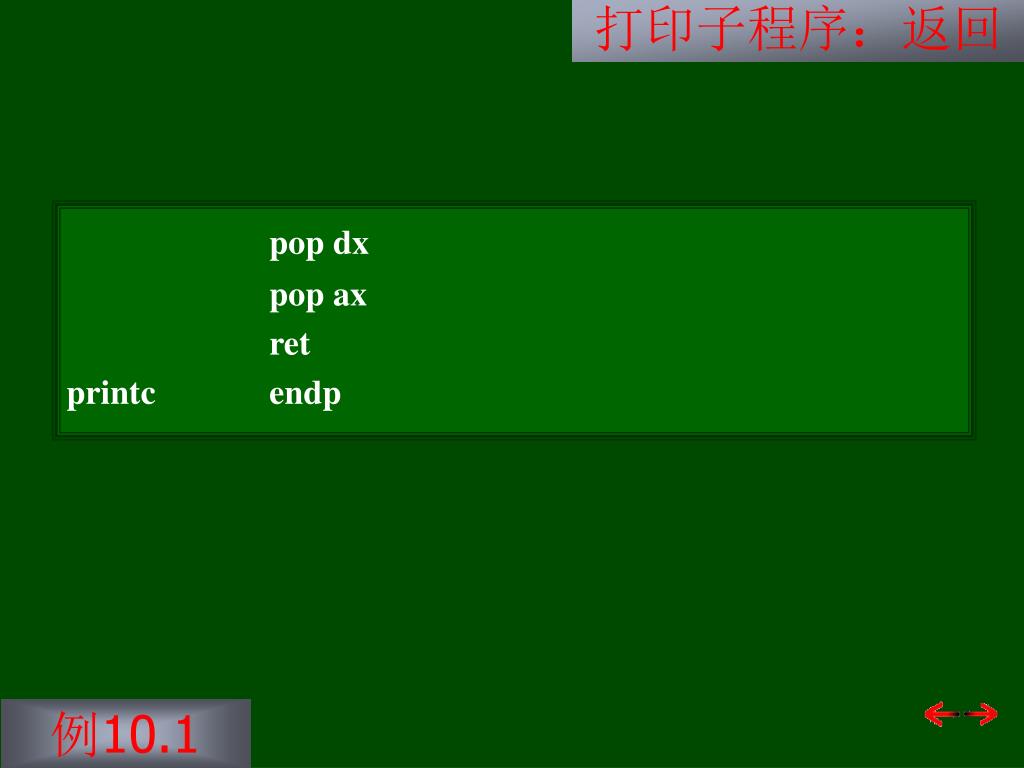

  43. 打印子程序：返回 pop dx pop ax ret printc endp 例10.1

  44. 10.2.3 用8255A方式1与打印机接口 打印机 8255A DATA0～7 PA0～PA7 -ACK PC6 ACK -OBF 1 4 LS123 单稳 电路 PC7 STROBE PC3 2 14 3 +5V INTR 15 1000pf 2K 调整-STROBE负脉冲的宽度

  45. 8255A方式1与打印机接口时序配合 PA0～PA7 （DATA0～7） OBF STROBE ACK 打印机在方式1工作时的时序

  46. 8255A的初始化 mov dx,0fffeh mov al,0a0h ;方式字1 0100 000 out dx,al mov al,0ch ;位控字，令INTEA（PC6）为0，禁止中断 out dx,al …… mov cx,counter ;打印字节数送CX mov bx,offset buffer ;取字符串首地址 call prints ;调用打印子程序 例10.2

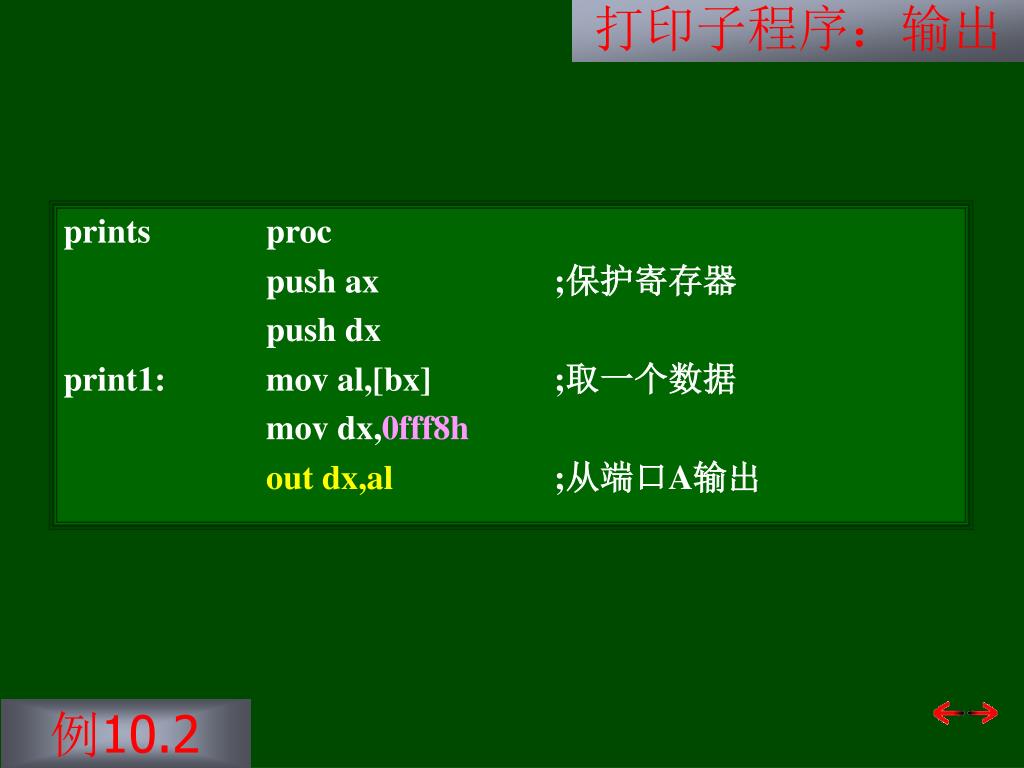

  47. 打印子程序：输出 prints proc push ax ;保护寄存器 push dx print1: mov al,[bx] ;取一个数据 mov dx,0fff8h out dx,al ;从端口A输出 例10.2

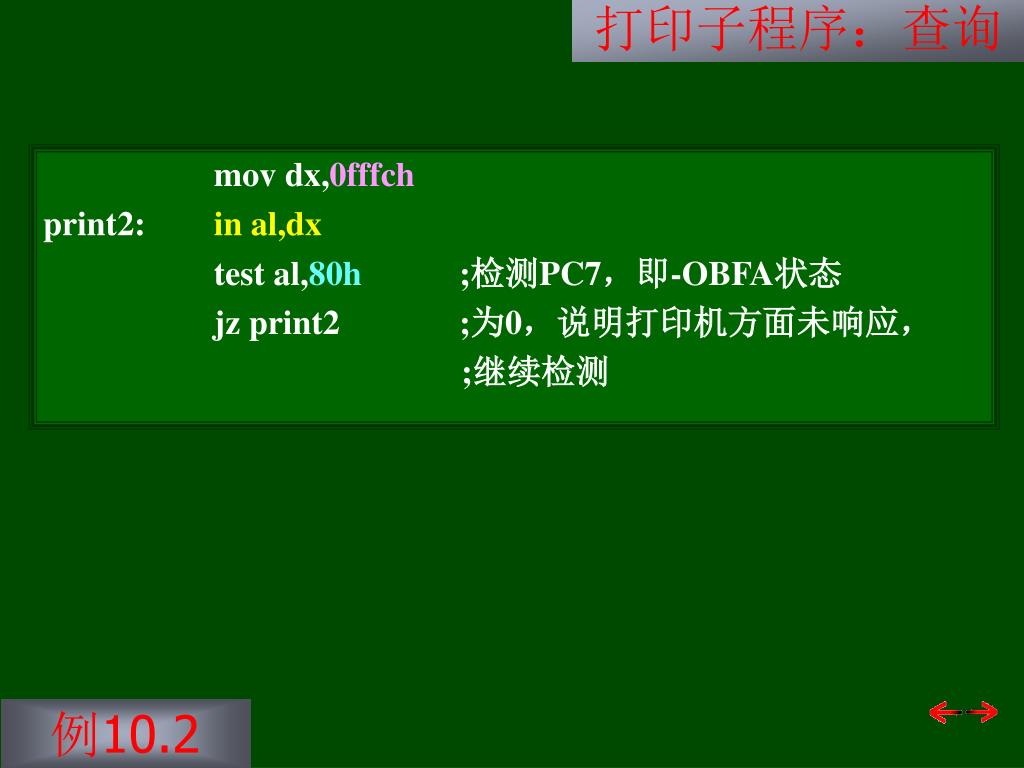

  48. 打印子程序：查询 mov dx,0fffch print2: in al,dx test al,80h ;检测PC7，即-OBFA状态 jz print2 ;为0，说明打印机方面未响应， ;继续检测 例10.2

  49. 打印子程序：返回 inc bx ;为1时打印机已接收数据 loop print1 ;准备输出下一个数据 pop dx ;打印结束，恢复寄存器 pop ax ret ;返回 prints endp 例10.2

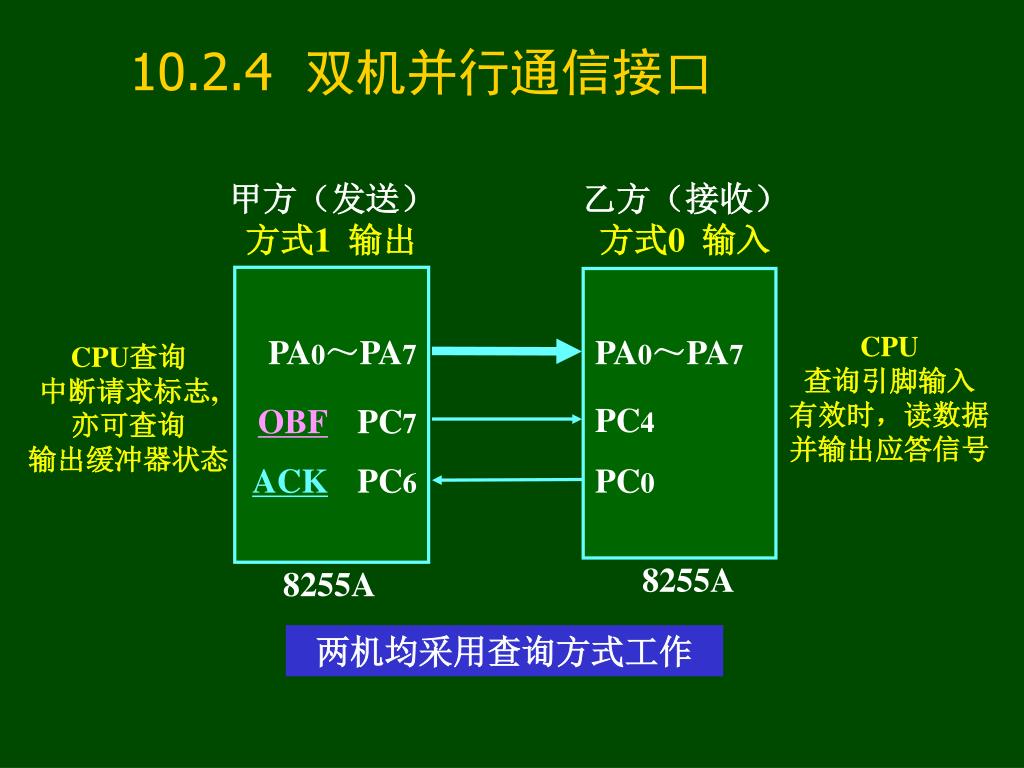

  50. 10.2.4 双机并行通信接口 甲方（发送） 方式1 输出 乙方（接收） 方式0 输入 CPU 查询引脚输入 有效时，读数据 并输出应答信号 PA0～PA7 PA0～PA7 CPU查询 中断请求标志, 亦可查询 输出缓冲器状态 PC4 OBF PC7 ACK PC6 PC0 8255A 8255A 两机均采用查询方式工作
