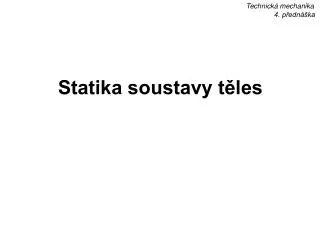

Statika soustavy těles

Statika soustavy těles. Technická mechanika 4. přednáška. Soustavy těles Několik těles, spojených navzájem vazbami, nazýváme v mechanice soustavou těles nebo (jedná-li se o pohyblivou soustavu) mechanismem . Ve statice se samozřejmě budeme zabývat výhradně nehybnými soustavami těles.

alta
Download Presentation

Statika soustavy těles

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Statika soustavy těles Technická mechanika 4. přednáška

  2. Soustavy těles Několik těles, spojených navzájem vazbami, nazýváme v mechanice soustavou těles nebo (jedná-li se o pohyblivou soustavu) mechanismem. Ve statice se samozřejmě budeme zabývat výhradně nehybnými soustavami těles. Technická mechanika 4. přednáška

  3. Technická mechanika 4. přednáška Určování počtu stupňů volnosti u soustavy těles Tak jako u jednoho tělesa i u soustavy těles musíme nejdříve určit statickou určitost nebo neurčitost pomocí stupně volnosti i. V případě soustavy těles ji určíme pomocí vazbové rovnice: i = 3(n-1) - 2r - 2p - 1o - 3t - 2v kde značí n . . . počet těles včetně rámu, r . . . počet rotačních vazeb, p . . . počet posuvných vazeb, o . . . počet obecných vazeb, t . . . počet vetknutí, v . . . počet valivých vazeb

  4. Dvě tělesa charakteru tyče AB (těleso 2) a BC (těleso 3) jsou vázána jak k rámu (body A a C) tak mezi sebou navzájem (bod B) kloubovými vazbami. Tyč 2 je zatížena silami F1a F2, tyč 3 pak silami F3a F4. Technická mechanika 4. přednáška Příklady uložení těles

  5. Řešení úlohy - uvolněním tělesa Technická mechanika 4. přednáška

  6. Tento postup použijeme vždy při řešení vazbových sil na soustavě těles. Jednotlivé konkrétní příklady se budou lišit jednak rozsahem (větší počet těles, větší počet sil), jednak použitými vazbami. Technická mechanika 4. přednáška V této souvislosti je třeba připomenout vlastnosti vazeb z hlediska přenosu sil, tak jak byly popsány v předchozím (minulé 3. přednášce). Pro demonstraci uvádím příklad, dosti podobný předchozímu, avšak místo kloubové vazby mezi oběma tělesy je použita vazba posuvná.

  7. Technická mechanika 4. přednáška

  8. Při uvolňování soustavy těles mohou nastat tři, kvalitativně odlišné situace. Počet neznámých vazbových sil / momentů je roven počtu rovnic rovnováhy = soustava těles je nehybná, staticky určitá. Z rovnic rovnováhy přímo vypočteme vazbové síly (momenty). Technická mechanika 4. přednáška

  9. Počet neznámých vazbových sil / momentů je větší než počet rovnic rovnováhy = soustava těles je nehybná, staticky neurčitá. Abychom mohli vypočítat vazbové síly (momenty), musíme k rovnicím rovnováhy přidat chybějící rovnici (rovnice) - deformační podmínky. Např. posunutí bodu, v němž je kloubová vazba k rámu, je nulové. Technická mechanika 4. přednáška

  10. Počet neznámých vazbových sil / momentů je menší než počet rovnic rovnováhy = soustava těles je pohyblivá. Rovnice rovnováhy nemohou být všechny splněny. Úlohu nelze řešit na poli statiky. Soustava těles se bude pohybovat a její pohyb (včetně vazbových sil / momentů) je třeba řešit z pohybových rovnic. Tím se však dostáváme na pole dynamiky. Technická mechanika 4. přednáška

  11. Technická mechanika 4. přednáška Zvláštní těleso - prut Definice zvláštního druhu tělesa - prutu. Prut je těleso: - jehož příčné rozměry jsou mnohokrát menší než jeho délka (podobně jako nosník); - jež je k ostatním tělesům vázáno kloubovými vazbami; - jež není zatíženo jinak, než vazbovými silami, přenášenými kloubovými vazbami. Pruty mohou mít různé tvary průřezu: tenkostěnné profily uzavřené nebo otevřené různých tvarů nebo tyče (kruhové, obdélníkové).

  12. Technická mechanika 4. přednáška Tuto sílu budeme dále nazývat osovou silou.

  13. Srovnáme-li namáhání prutu s vnitřními statickými účinky nosníku, pak osová síla je normálovou silou a namáhá prut na tah nebo tlak. Namáhání posouvající silou a ohybovým momentem u prutu odpadá. Tato skutečnost výrazně zjednodušuje statické řešení soustav těles, jež obsahují pruty. Soustava těles je zatížena třemi vnějšími silami. Nosník 2 soustavy je v bodě A kloubově vázán k rámu, v bodě B je pak podepřen prutem 3. Úkolem je určit neznámé vazbové síly. Technická mechanika 4. přednáška

  14. Technická mechanika 4. přednáška Řešení: uvolnění soustavy Stačí tedy sestavit tři rovnice rovnováhy o třech neznámých RAx, RAya RB. V momentové rovnici k bodu A bude dokonce jen jedna jediná neznámá - osová síla v prutu RB.
