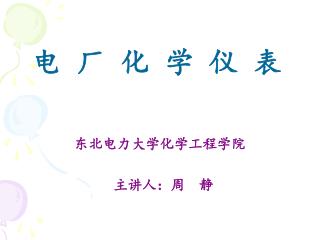

  1. 电 厂 化 学 仪 表 东北电力大学化学工程学院 主讲人：周 静

  2. 绪 论 一、分析仪器的概念、分类及其组成 二、化学仪表在电站中的配置 三、化学仪表在电站中的主要任务 四、化学仪表在电站中的主要目的 五、化学仪表的优越性

  3. 一、分析仪器的概念、分类及其组成 1、概念： 测量物质的化学组成、结构及某些物理特性的一类仪器。 电化学式 （电导式、电位式、电量式） 光学式 （吸收式、发射式） 色谱式 （气相色谱、液相色谱） 物性测定仪 （湿度计、密度计） 2、分类： 实验室型 按作用原理 按应用场合 在线型

  4. 3、分 析 仪 器 的 组 成 分析部分 （传感器） 作用：将待测组分转化为易测定的电信号。 作用：通过软硬件的设计将微弱的信号进行放大处理并消除噪声的干扰。 信号处理部分 （变送器） 作用：将测量的的数据信息直观的反映给人们。 显示部分 电流稳定装置（稳压源、恒流源） 辅助装置（取样装置、预处理装置、温控装置等）

  5. 二、化学仪表在电站中的配置 1、化学实验室： • 电化学式仪器：电导率仪、pH计、pNa计、通用离子 计、电位滴定仪等 • 光学式仪器：比色计、分光光度计、浊度仪等 • 物性分析仪器：量热仪、粘度计、闪点仪等 • 其他：气相色谱仪、液相色谱仪等。 2、在线型： 大中型机组的水汽循环系统、 水处理系统

  6. 大型机组火力发电厂系统示意图 过热器 发电机 汽包 汽轮机 凝 汽 器 锅 炉 高加 低加 除氧器 净化水设备 补给水 汽水检测集中取样架

  7. 水质不良带来的危害： 1、热力设备结垢（锅炉炉管、凝汽器管等） 如钙镁水垢、硅酸盐垢、氧化铁垢和铜垢等 2、热力设备腐蚀 促进结垢，造成恶性循环 3、过热器和汽轮机积盐

  8. 锅炉与管道的结垢

  9. 腐蚀

  10. 汽轮机积盐

  11. 大 型 机 组 化 学 仪 表 的配 置

  12. 水处理系统化学仪表配置

  13. 三、化学仪表在电站中的主要任务 直接监督水汽品质； 监控化学添加物的计量； 监督污染源； 监控设备运行工况； 直接监视腐蚀速度等。

  14. 四、化学仪表在电站中的主要目的 1、在水汽循环系统中化学仪表的主要目的： • 防止结垢； • 积盐； • 减缓热力设备的腐蚀； • 保证系统安全经济运行； • 延长热力设备的检修周期和使用寿命。

  15. 2、在水处理系统中化学仪表的主要目的： • 监督水净化设备生产的除盐水的质量； • 保证净化水设备的安全、经济运行； • 按环境保护规定的排放标准监督废液的排放。 • 检验水净化设备的运行效果

  16. 五、化学仪表的优越性 • 节省人力、减轻劳动强度、改善劳动条件； • 准确、灵敏、及时、连续的监控； • 长期大容量储备数据。 • 分析异常情况及事故原因； • 为水净化设备和水汽系统防腐措施的改进提供可靠依据； • 长期的连续存储历史数据，对事故的分析提供有效的依据。

  17. 思考题 1、什么是分析仪器？ 2、分析仪器是怎样分类的？ 3、分析仪器有哪些主要的组成？ 4、水汽循环系统及水处理系统中化学仪表承担了哪些任务？其目的是什么？ 5、化学监控仪表与手工分析比较有哪些优点？
