3.2 红外遥控键盘接口技术. 红外遥控技术通过光信号传递信息，红外光的特点： 1. 红外遥控不易影响临近的无线电设备和其他设备， 2. 不受到其他电磁波的干扰。 3. 频率的使用也不限制，通信的可靠性高。 4. 红外线为不可见光，对环境的影响小。 5 它有很强的隐蔽性和保密性。 因此在防盗和警戒等安全系统得到了广泛的应用。. 3.2 红外遥控键盘接口技术. 3.2.1 红外发射电路（ NB9148 ） 3.2.2 红外接收电路（ NB9149/9150 ） 3.2.3 红外遥控键盘系统设计 3.2.4 简单红外遥控键盘系统的设计.
E N D

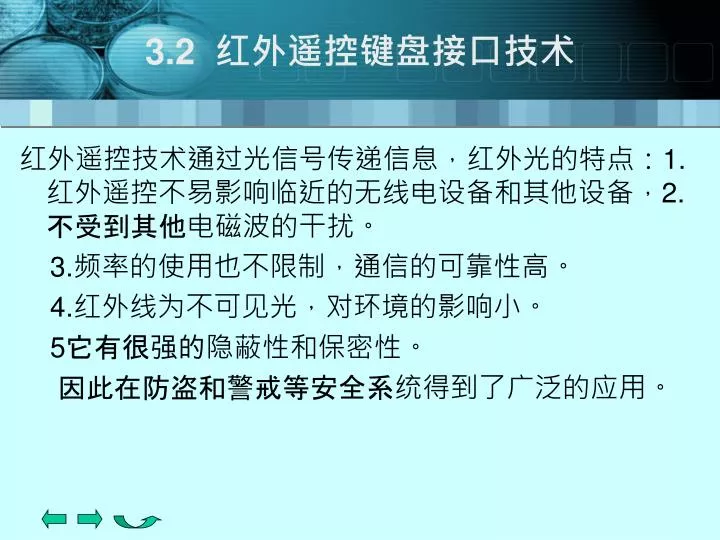

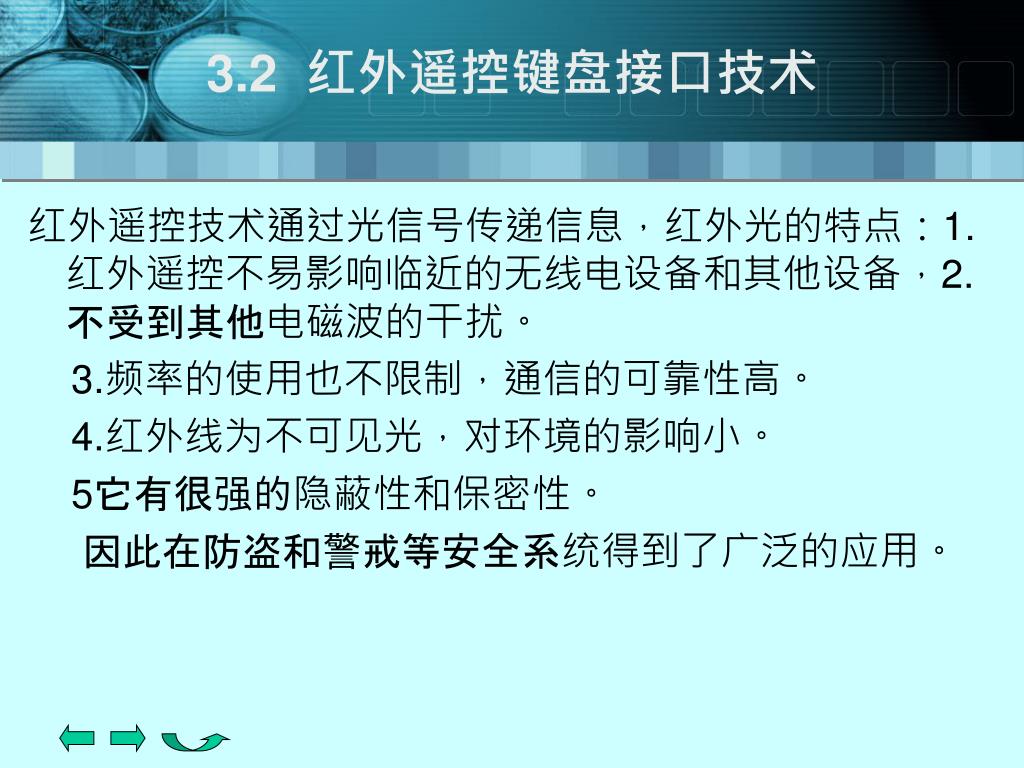

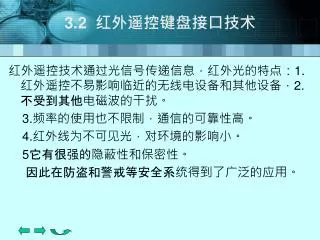

3.2 红外遥控键盘接口技术 红外遥控技术通过光信号传递信息，红外光的特点：1.红外遥控不易影响临近的无线电设备和其他设备，2.不受到其他电磁波的干扰。 3.频率的使用也不限制，通信的可靠性高。 4.红外线为不可见光，对环境的影响小。 5它有很强的隐蔽性和保密性。 因此在防盗和警戒等安全系统得到了广泛的应用。

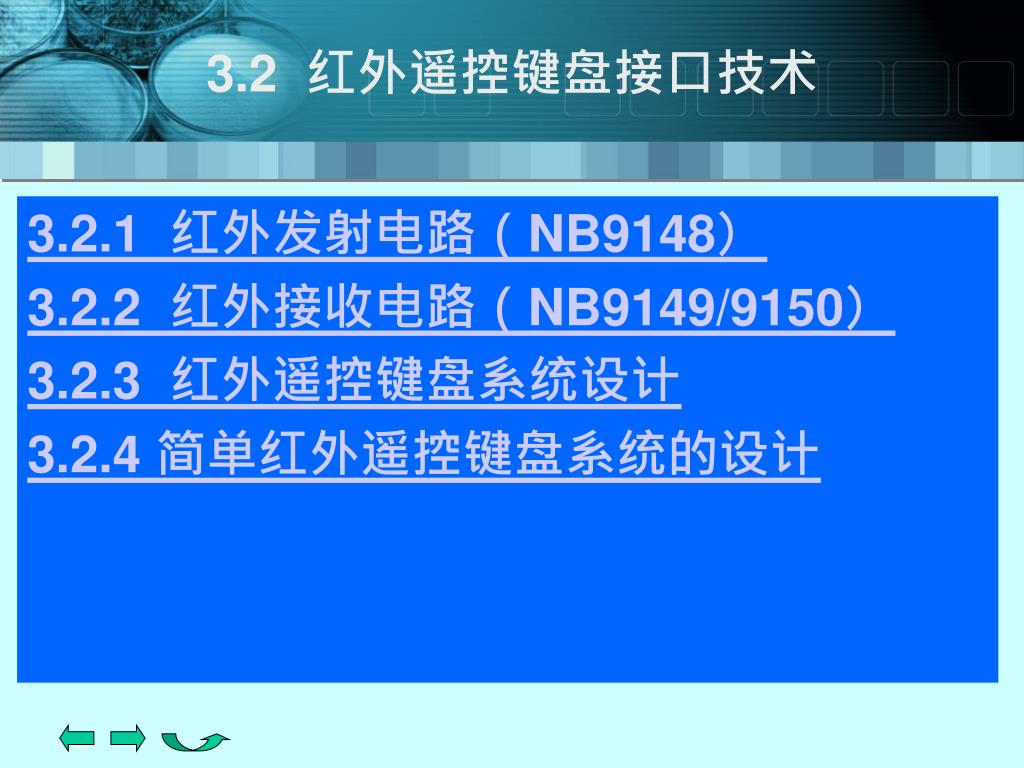

3.2 红外遥控键盘接口技术 3.2.1 红外发射电路（NB9148） 3.2.2 红外接收电路（NB9149/9150） 3.2.3 红外遥控键盘系统设计 3.2.4 简单红外遥控键盘系统的设计

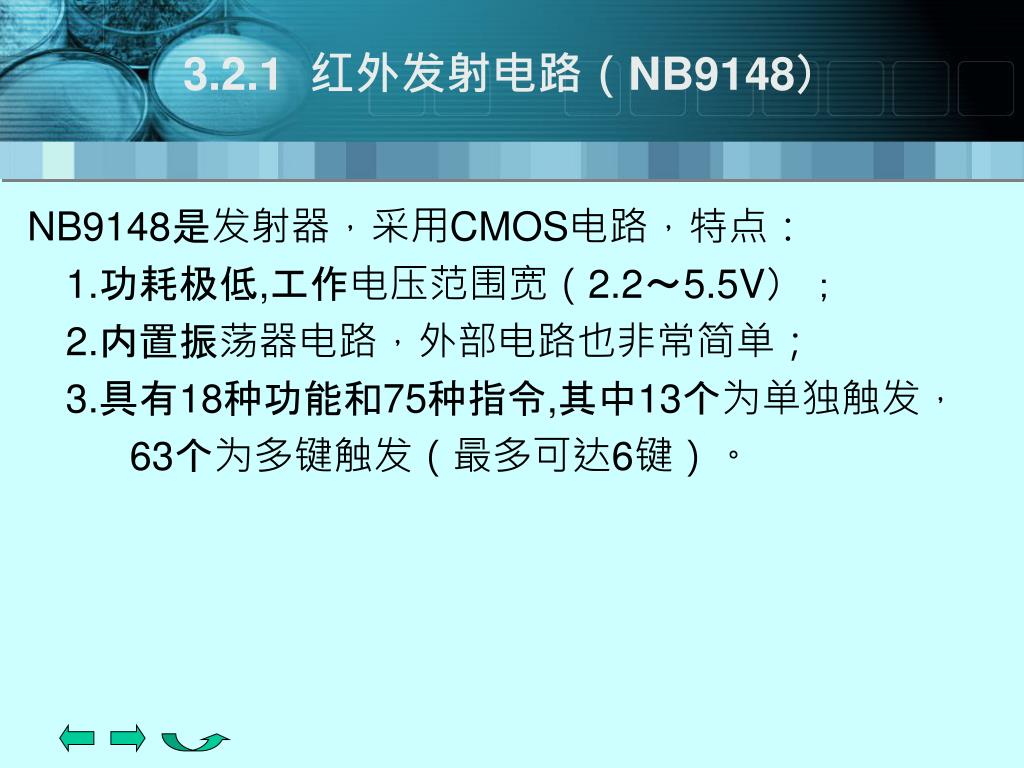

3.2.1 红外发射电路（NB9148） NB9148是发射器，采用CMOS电路，特点： 1.功耗极低,工作电压范围宽（2.2～5.5V）； 2.内置振荡器电路，外部电路也非常简单； 3.具有18种功能和75种指令,其中13个为单独触发， 63个为多键触发（最多可达6键）。

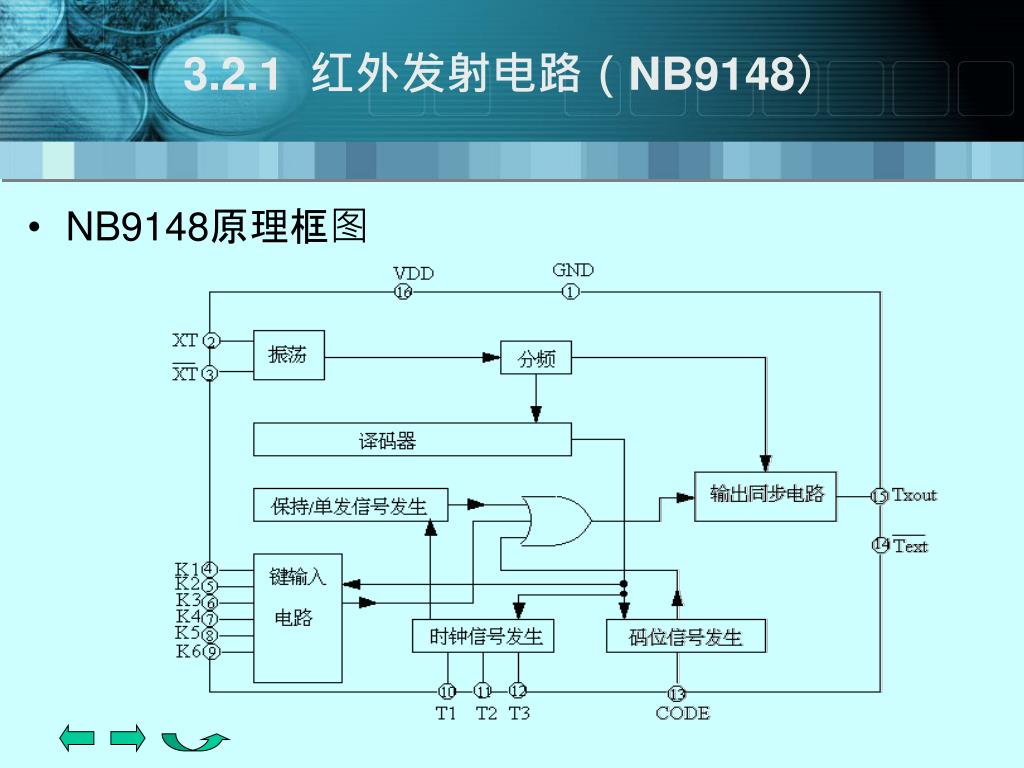

3.2.1 红外发射电路（NB9148） • NB9148原理框图

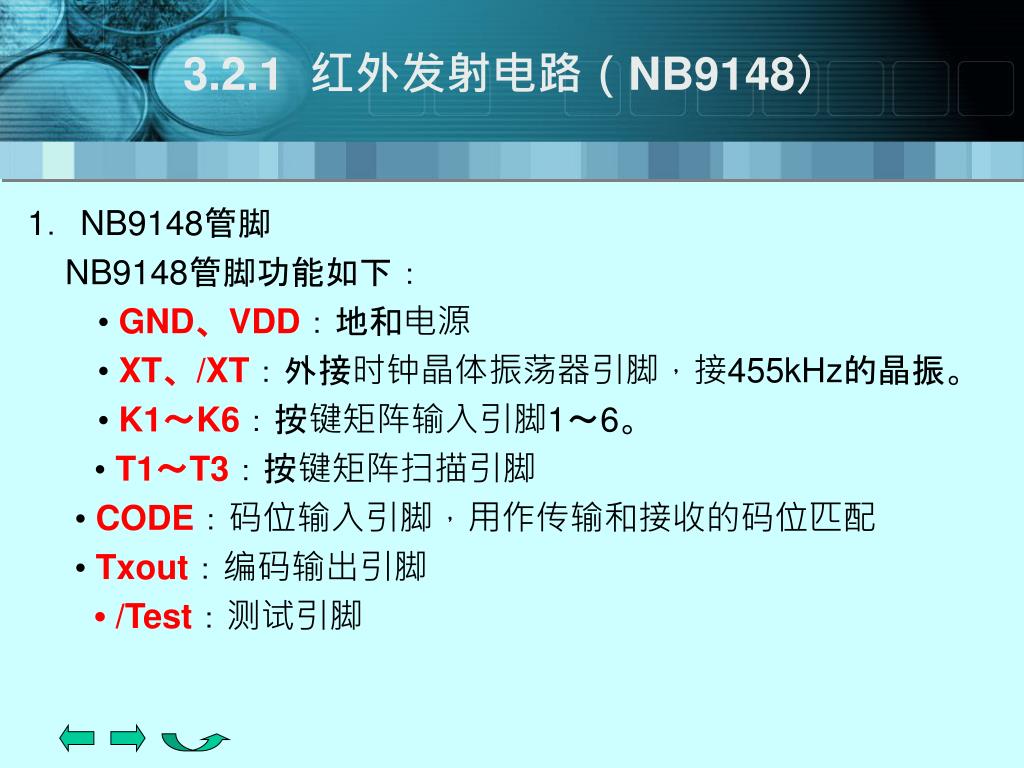

3.2.1 红外发射电路（NB9148） 1．NB9148管脚 NB9148管脚功能如下： •GND、VDD：地和电源 •XT、/XT：外接时钟晶体振荡器引脚，接455kHz的晶振。 •K1～K6：按键矩阵输入引脚1～6。 •T1～T3：按键矩阵扫描引脚 •CODE：码位输入引脚，用作传输和接收的码位匹配 •Txout：编码输出引脚 • /Test：测试引脚

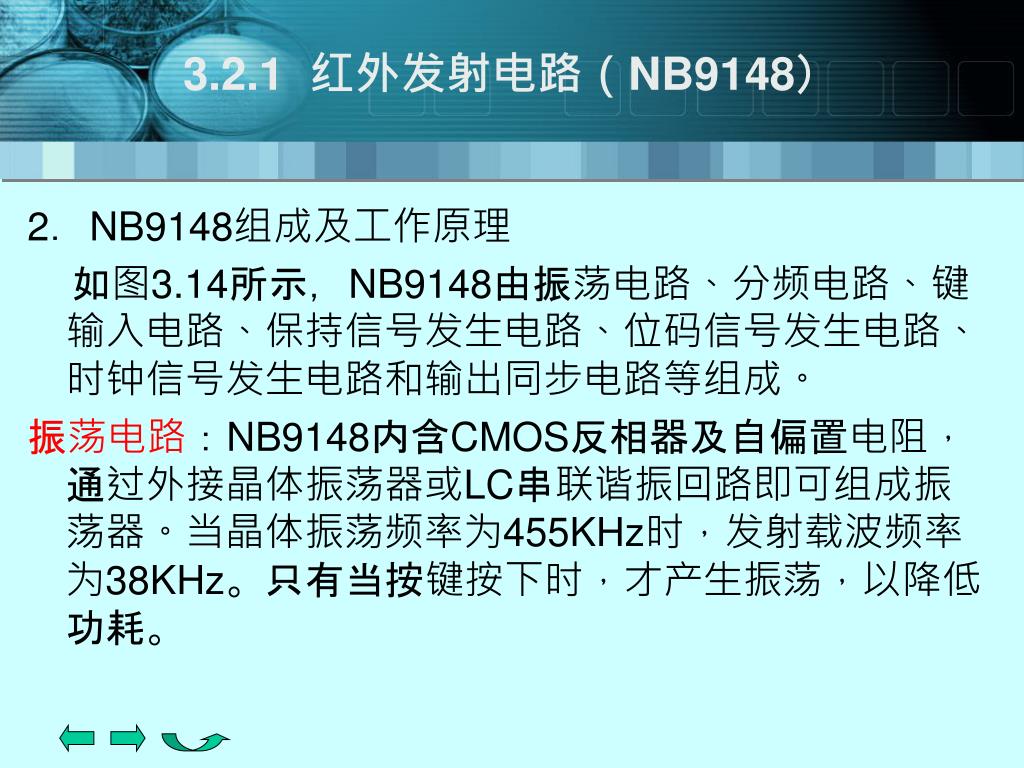

3.2.1 红外发射电路（NB9148） 2．NB9148组成及工作原理 如图3.14所示，NB9148由振荡电路、分频电路、键输入电路、保持信号发生电路、位码信号发生电路、时钟信号发生电路和输出同步电路等组成。 振荡电路：NB9148内含CMOS反相器及自偏置电阻，通过外接晶体振荡器或LC串联谐振回路即可组成振荡器。当晶体振荡频率为455KHz时，发射载波频率为38KHz。只有当按键按下时，才产生振荡，以降低功耗。

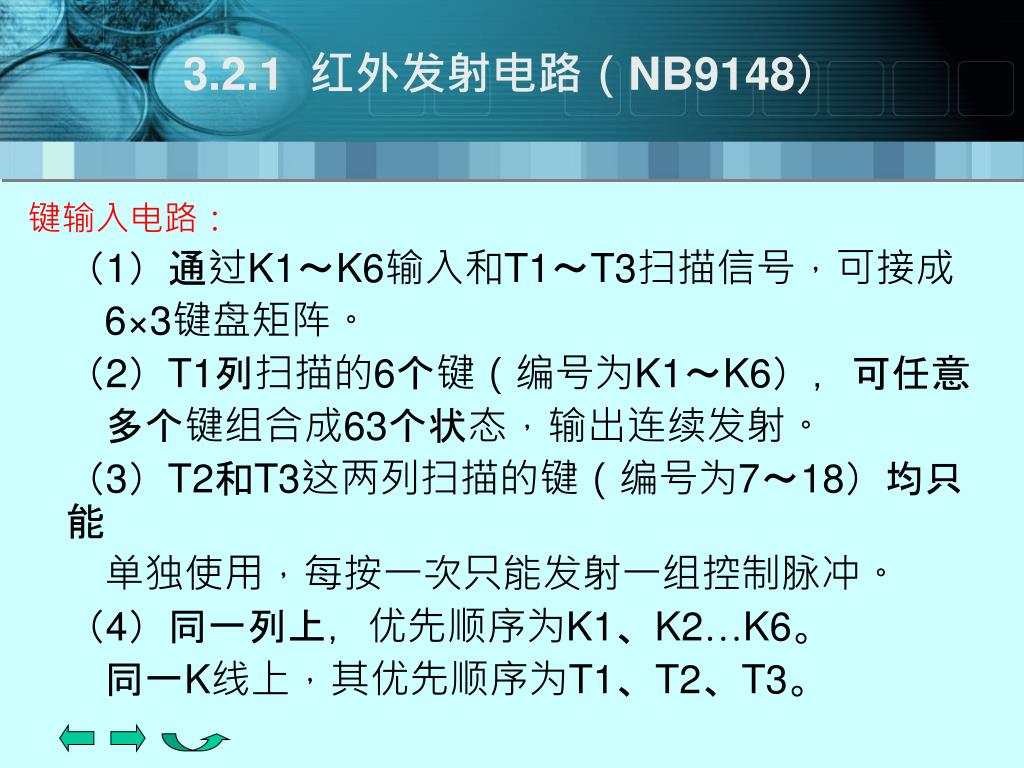

3.2.1 红外发射电路（NB9148） 键输入电路： （1）通过K1～K6输入和T1～T3扫描信号，可接成 6×3键盘矩阵。 （2）T1列扫描的6个键（编号为K1～K6），可任意 多个键组合成63个状态，输出连续发射。 （3）T2和T3这两列扫描的键（编号为7～18）均只能 单独使用，每按一次只能发射一组控制脉冲。 （4）同一列上，优先顺序为K1、K2…K6。 同一K线上，其优先顺序为T1、T2、T3。

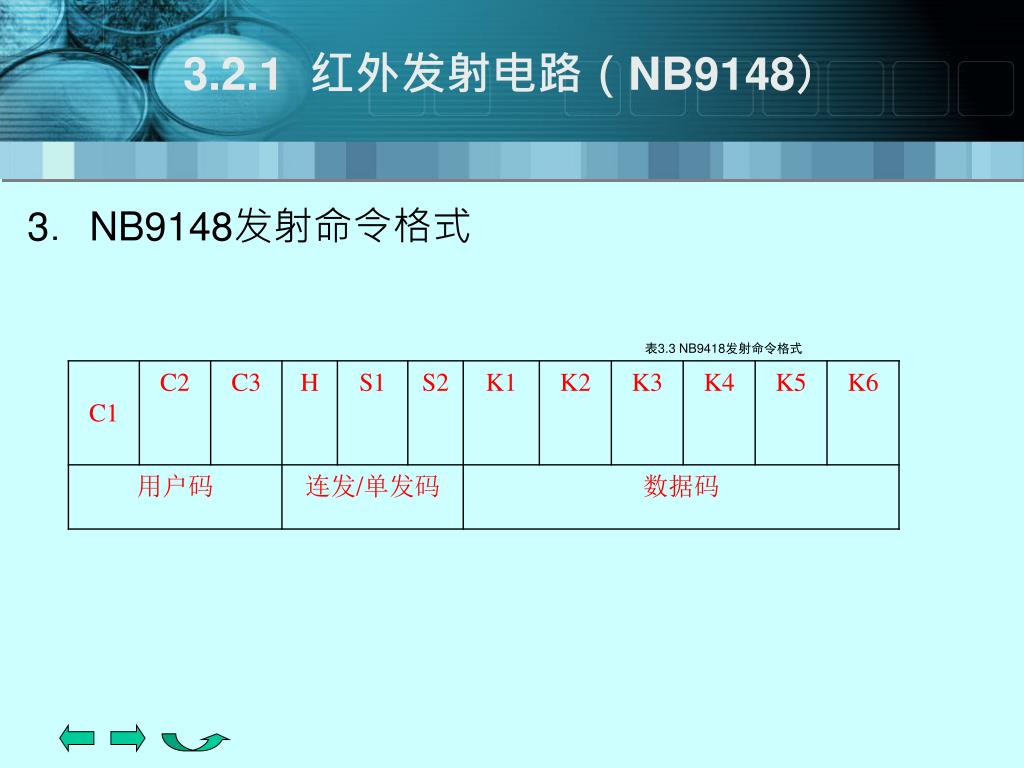

3.2.1 红外发射电路（NB9148） 3．NB9148发射命令格式 表3.3 NB9418发射命令格式

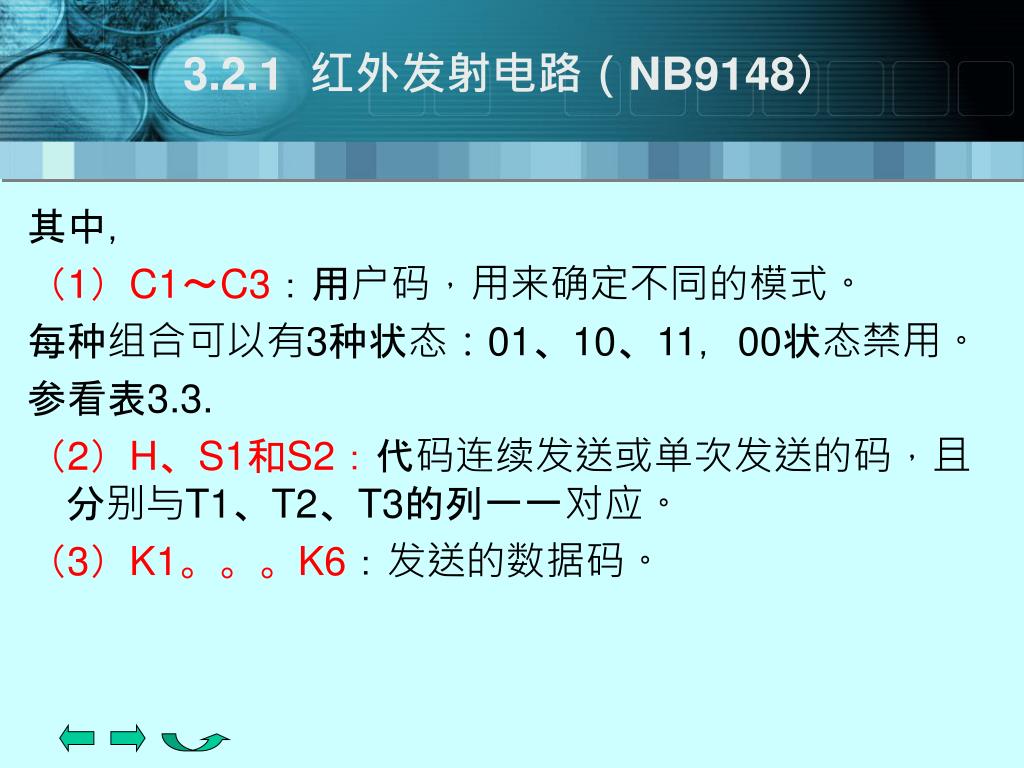

3.2.1 红外发射电路（NB9148） 其中， （1）C1～C3：用户码，用来确定不同的模式。 每种组合可以有3种状态：01、10、11，00状态禁用。 参看表3.3. （2）H、S1和S2：代码连续发送或单次发送的码，且分别与T1、T2、T3的列一一对应。 （3）K1。。。K6：发送的数据码。

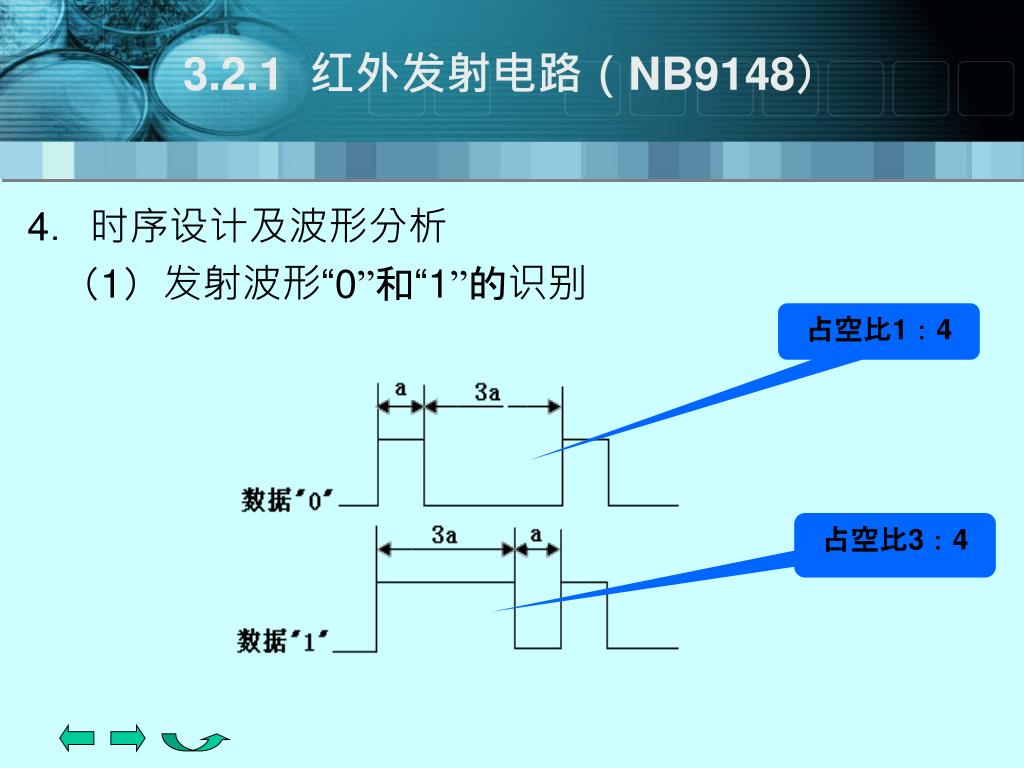

3.2.1 红外发射电路（NB9148） 4．时序设计及波形分析 （1）发射波形“0”和“1”的识别 占空比1：4 占空比3：4

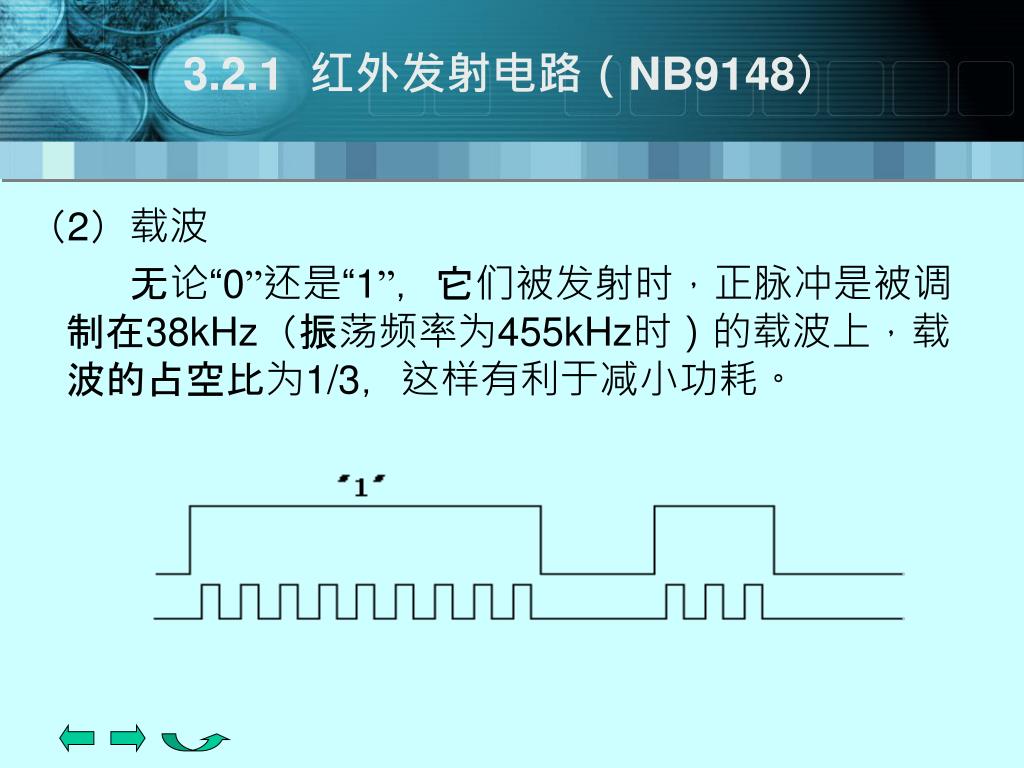

3.2.1 红外发射电路（NB9148） （2）载波 无论“0”还是“1”，它们被发射时，正脉冲是被调制在38kHz（振荡频率为455kHz时）的载波上，载波的占空比为1/3，这样有利于减小功耗。

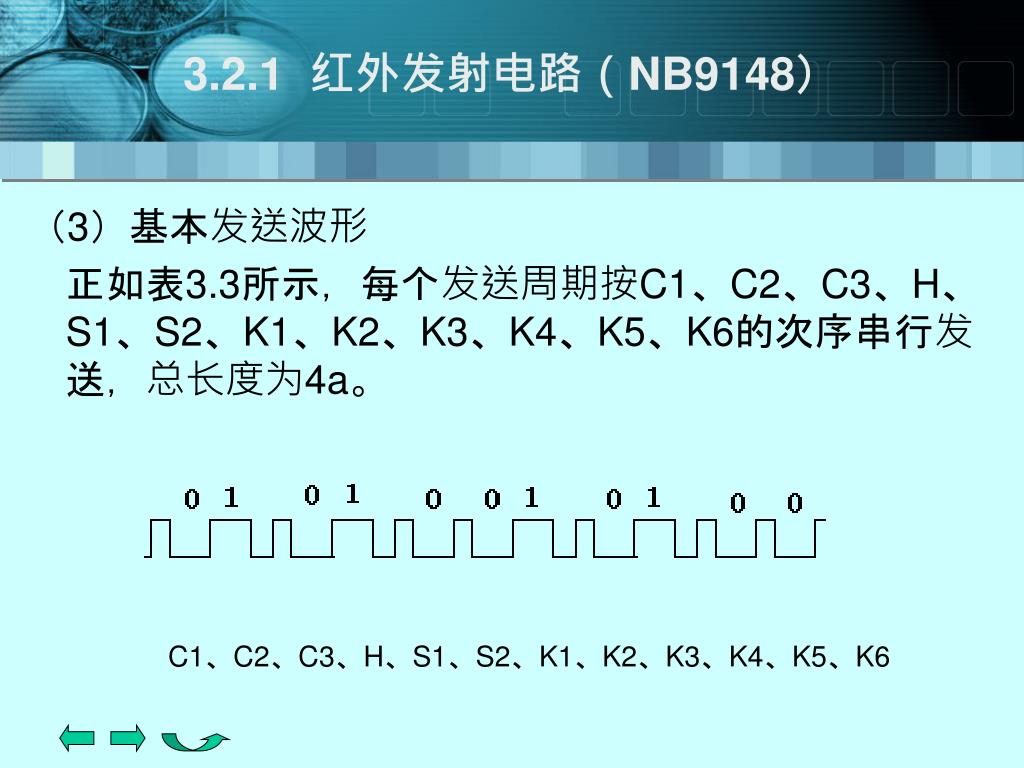

3.2.1 红外发射电路（NB9148） （3）基本发送波形 正如表3.3所示，每个发送周期按C1、C2、C3、H、S1、S2、K1、K2、K3、K4、K5、K6的次序串行发送，总长度为4a。 C1、C2、C3、H、S1、S2、K1、K2、K3、K4、K5、K6

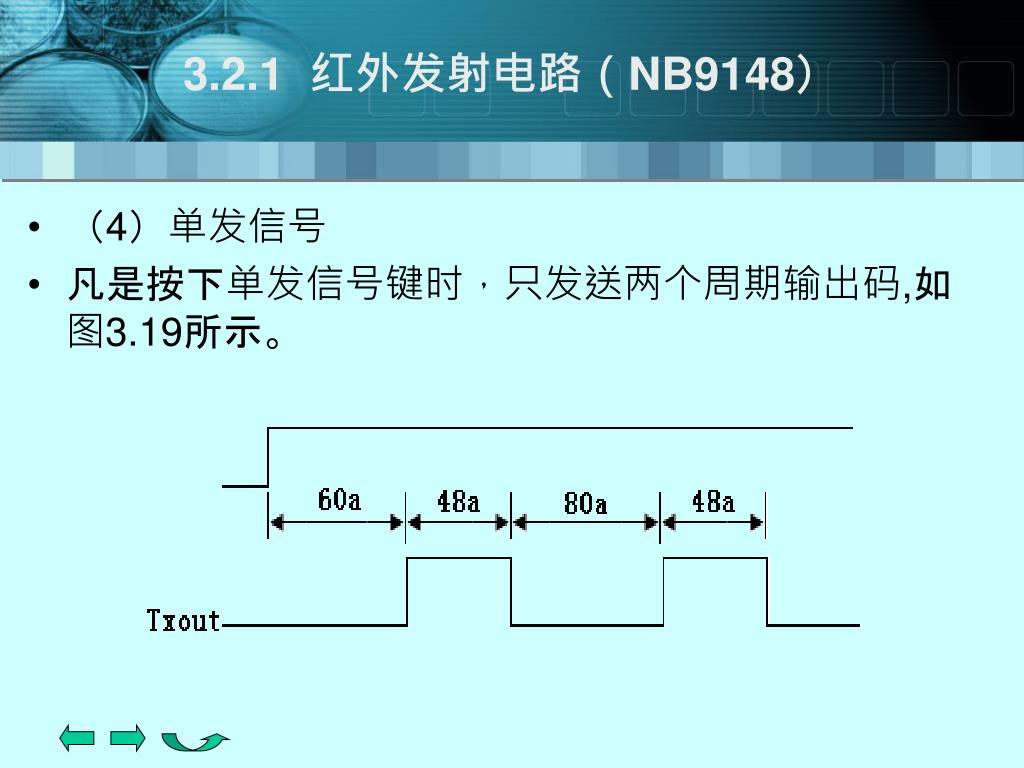

3.2.1 红外发射电路（NB9148） • （4）单发信号 • 凡是按下单发信号键时，只发送两个周期输出码,如图3.19所示。

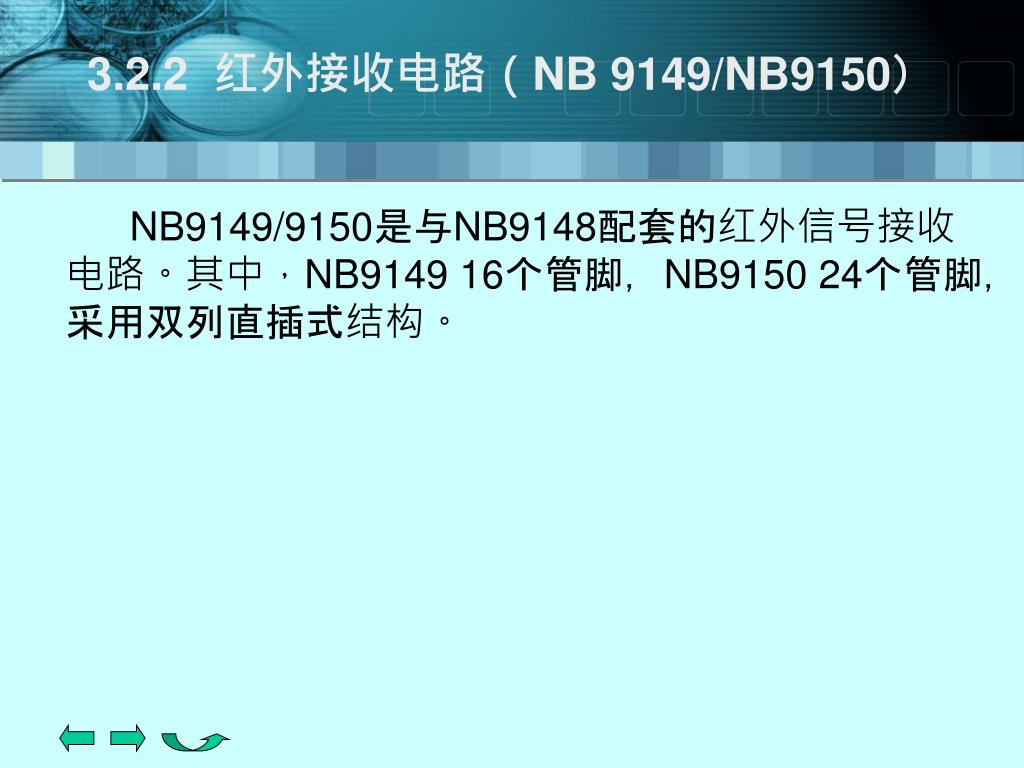

3.2.2 红外接收电路（NB 9149/NB9150） NB9149/9150是与NB9148配套的红外信号接收电路。其中，NB9149 16个管脚，NB9150 24个管脚，采用双列直插式结构。

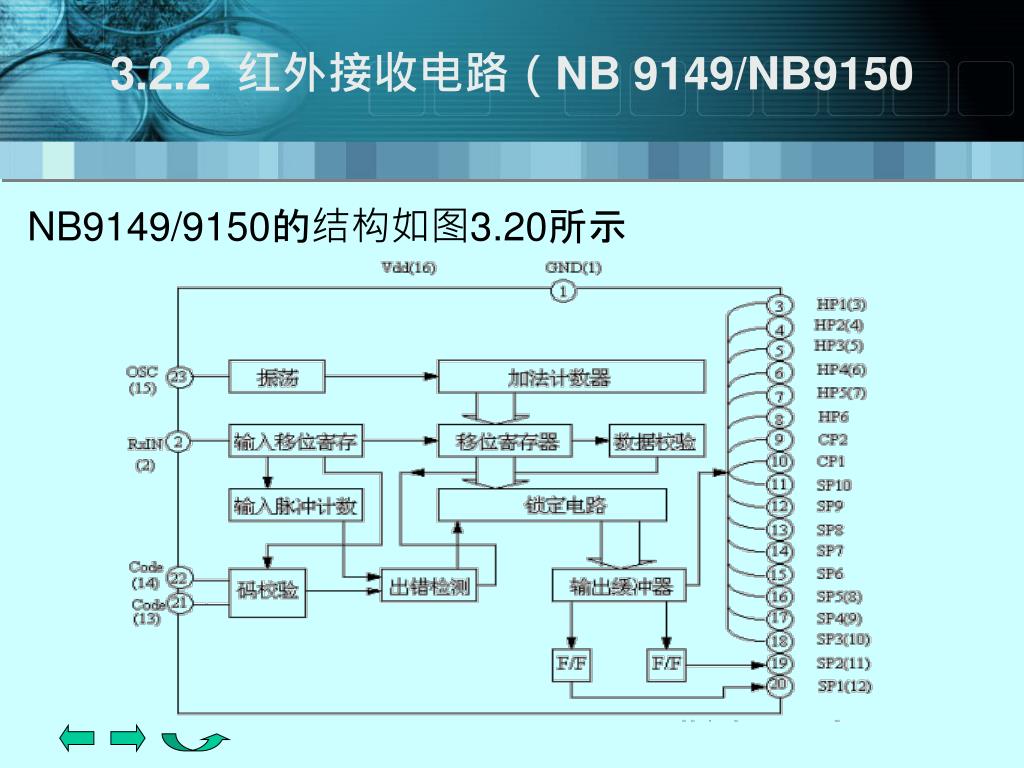

3.2.2 红外接收电路（NB 9149/NB9150 NB9149/9150的结构如图3.20所示

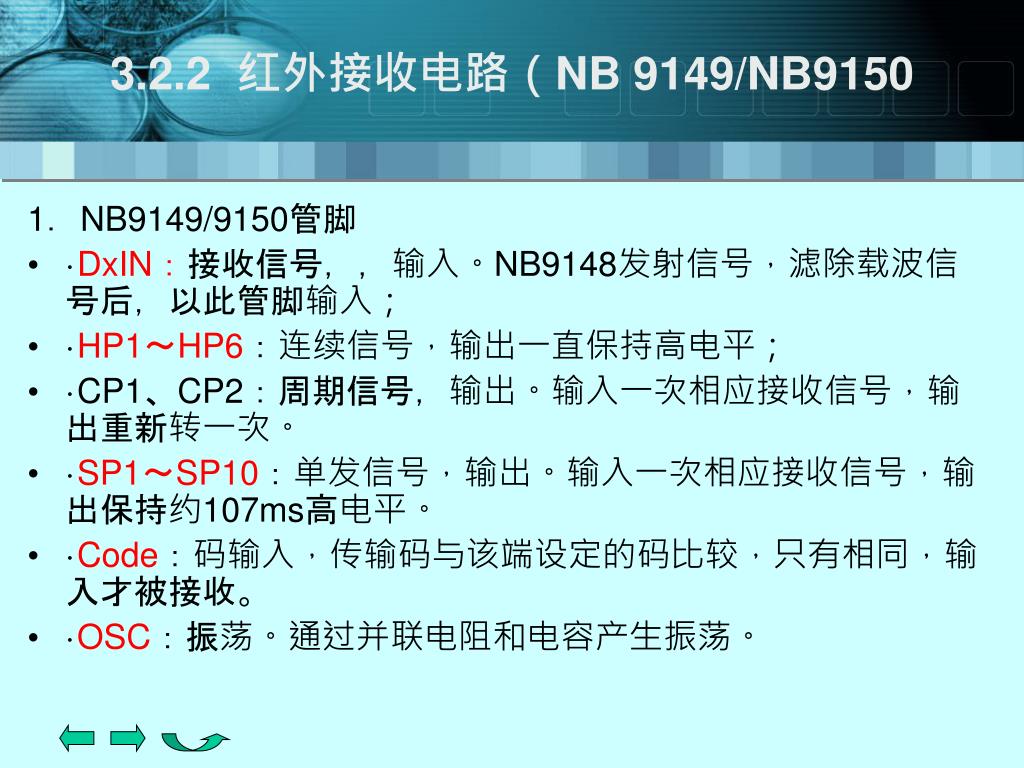

3.2.2 红外接收电路（NB 9149/NB9150 1．NB9149/9150管脚 • ·DxIN：接收信号，，输入。NB9148发射信号，滤除载波信号后，以此管脚输入； • ·HP1～HP6：连续信号，输出一直保持高电平； • ·CP1、CP2：周期信号，输出。输入一次相应接收信号，输出重新转一次。 • ·SP1～SP10：单发信号，输出。输入一次相应接收信号，输出保持约107ms高电平。 • ·Code：码输入，传输码与该端设定的码比较，只有相同，输入才被接收。 • ·OSC：振荡。通过并联电阻和电容产生振荡。

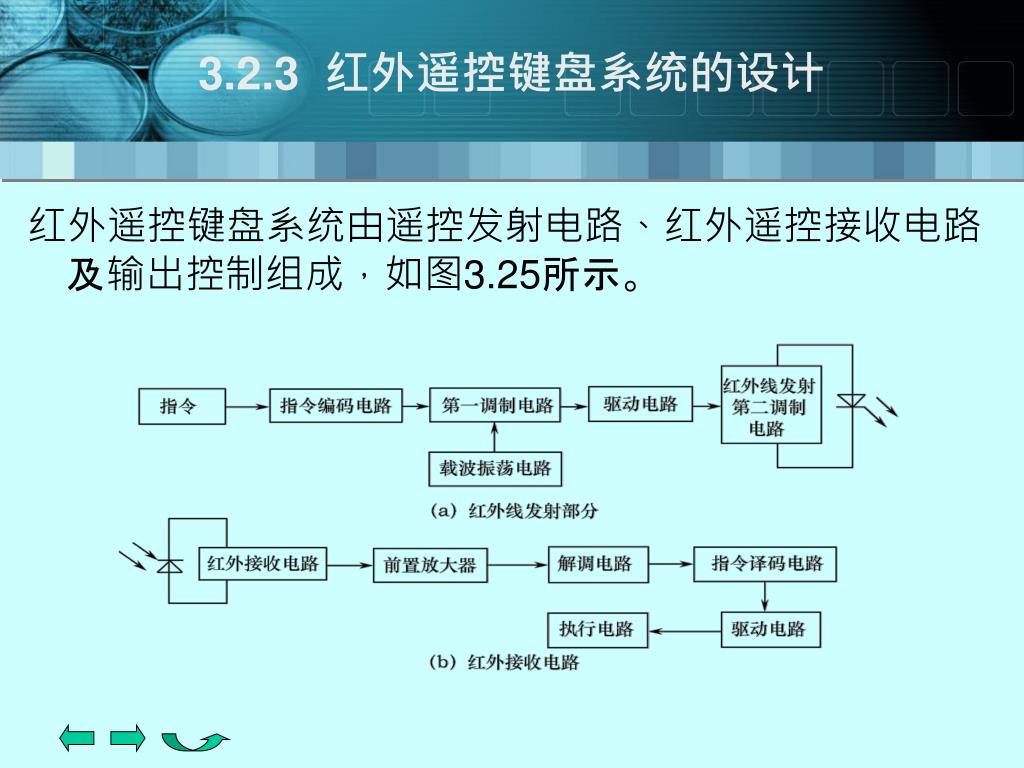

3.2.3 红外遥控键盘系统的设计 红外遥控键盘系统由遥控发射电路、红外遥控接收电路及输出控制组成，如图3.25所示。

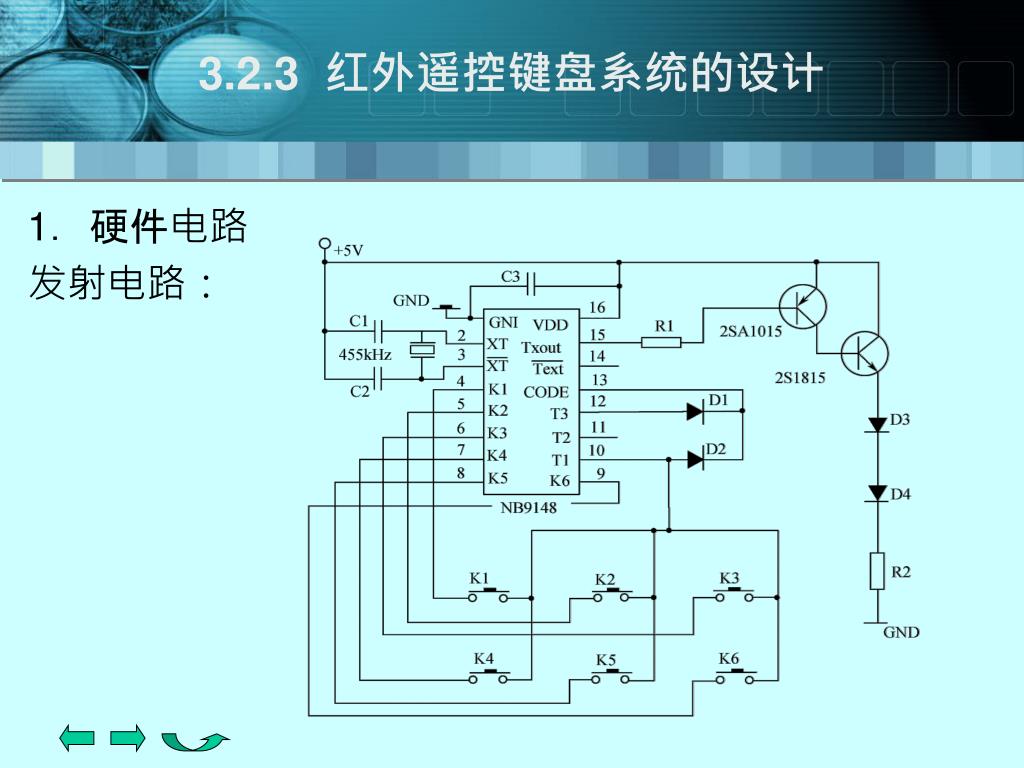

3.2.3 红外遥控键盘系统的设计 1．硬件电路 发射电路：

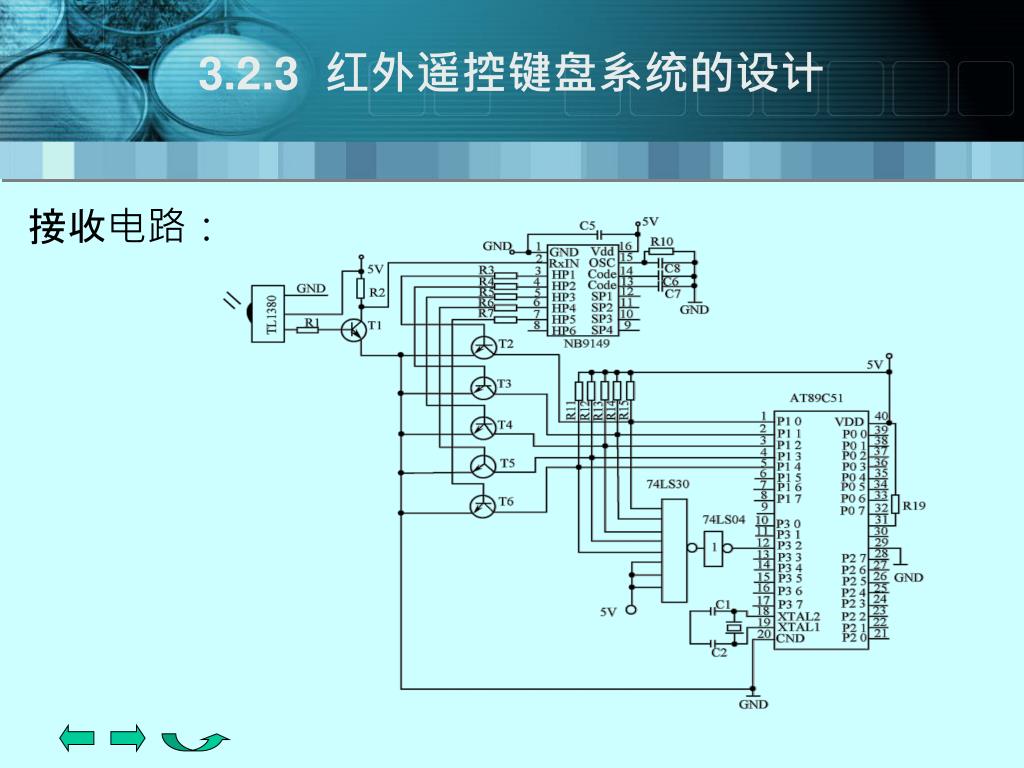

3.2.3 红外遥控键盘系统的设计 接收电路：

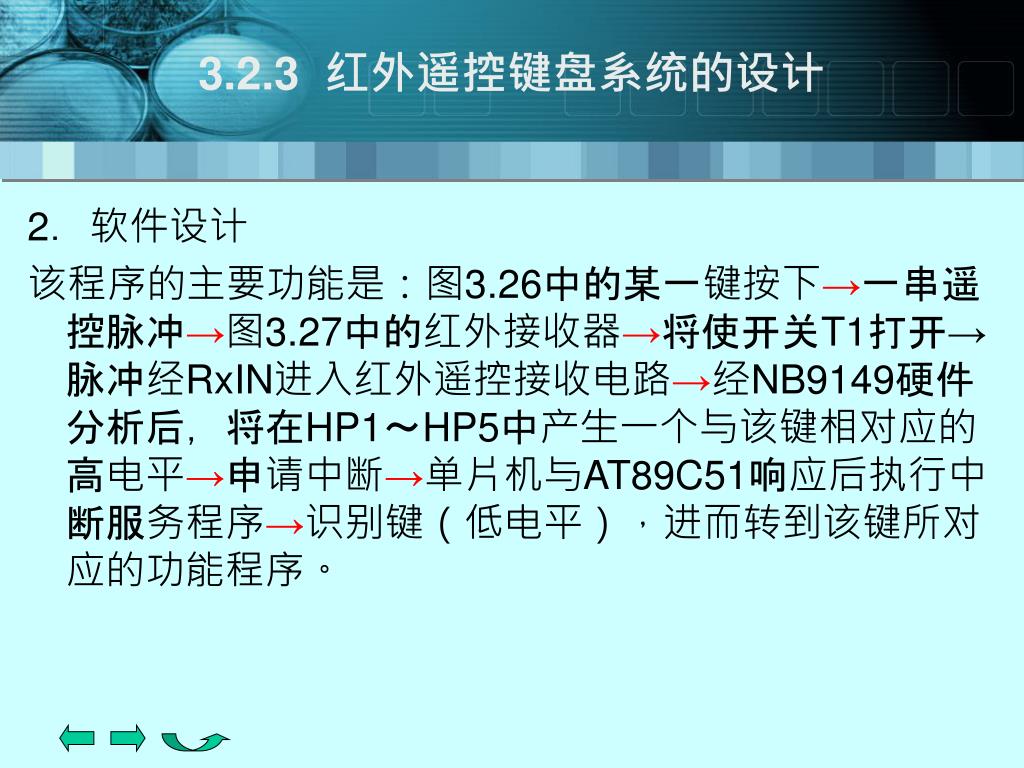

3.2.3 红外遥控键盘系统的设计 2．软件设计 该程序的主要功能是：图3.26中的某一键按下→一串遥控脉冲→图3.27中的红外接收器→将使开关T1打开→脉冲经RxIN进入红外遥控接收电路→经NB9149硬件分析后，将在HP1～HP5中产生一个与该键相对应的高电平→申请中断→单片机与AT89C51响应后执行中断服务程序→识别键（低电平），进而转到该键所对应的功能程序。

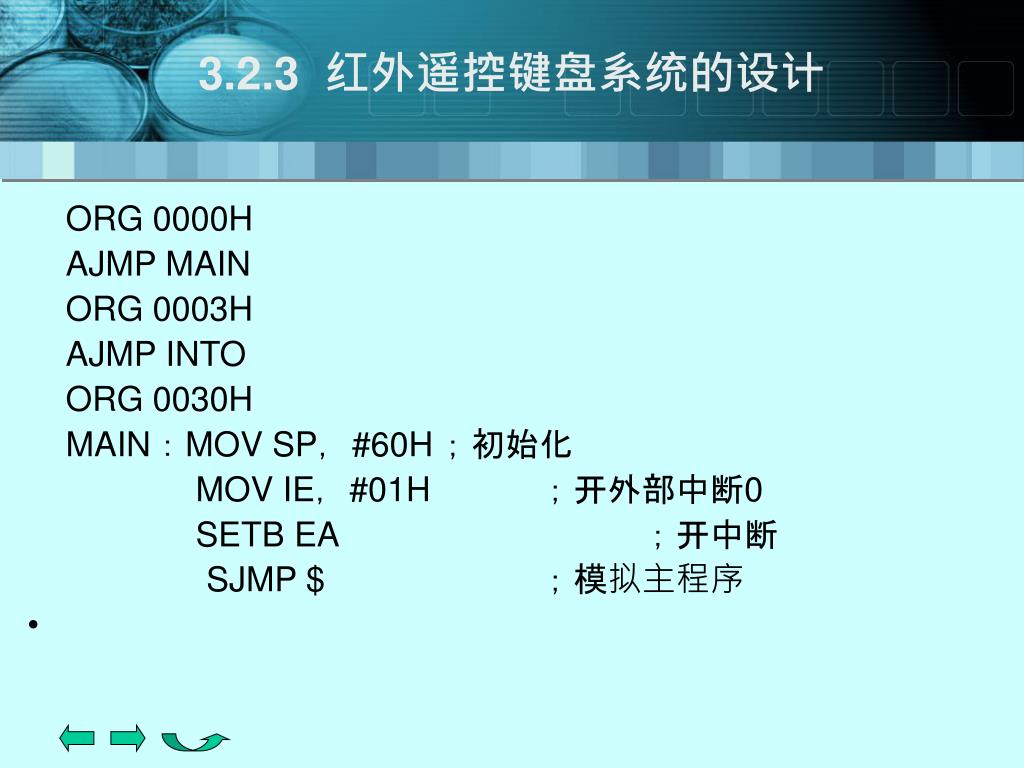

3.2.3 红外遥控键盘系统的设计 ORG 0000H AJMP MAIN ORG 0003H AJMP INTO ORG 0030H MAIN：MOV SP，#60H ；初始化 MOV IE，#01H ；开外部中断0 SETB EA ；开中断 SJMP $ ；模拟主程序

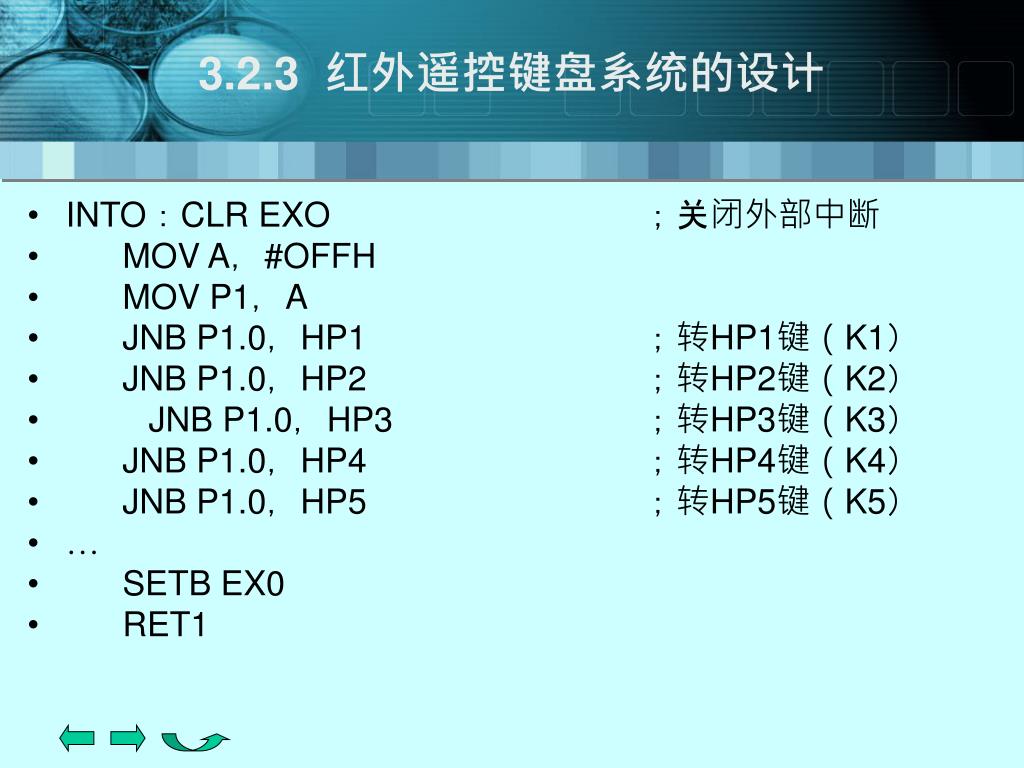

3.2.3 红外遥控键盘系统的设计 • INTO：CLR EXO ；关闭外部中断 • MOV A，#OFFH • MOV P1，A • JNB P1.0，HP1 ；转HP1键（K1） • JNB P1.0，HP2 ；转HP2键（K2） • JNB P1.0，HP3 ；转HP3键（K3） • JNB P1.0，HP4 ；转HP4键（K4） • JNB P1.0，HP5 ；转HP5键（K5） • … • SETB EX0 • RET1

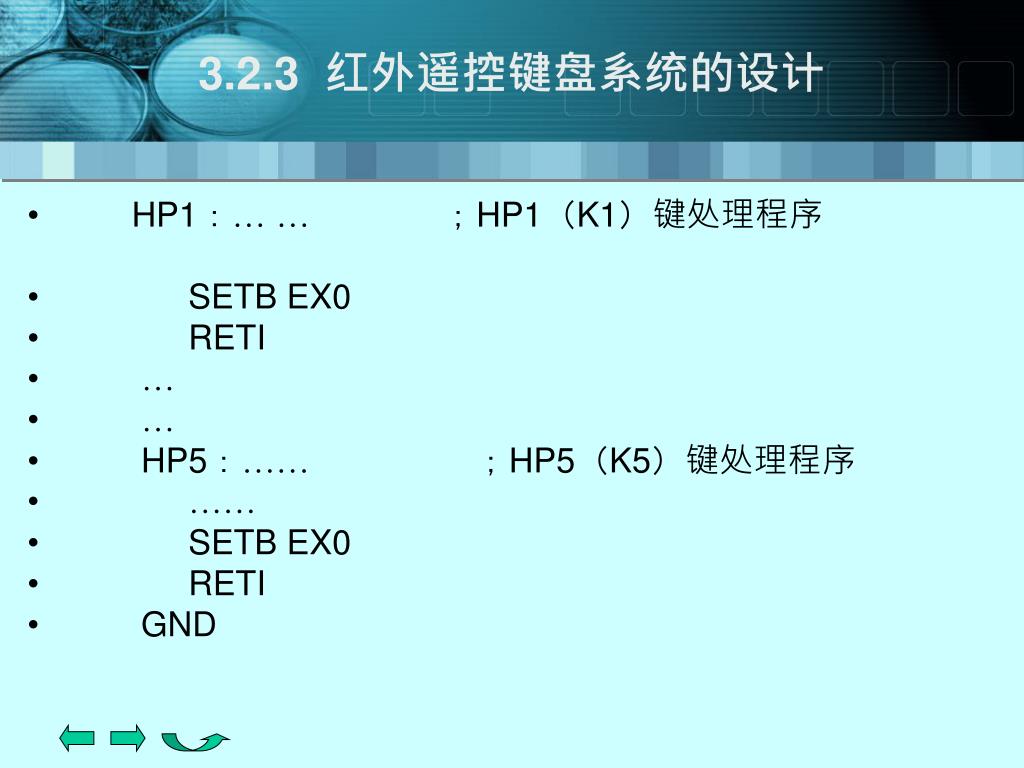

3.2.3 红外遥控键盘系统的设计 • HP1：……；HP1（K1）键处理程序 • SETB EX0 • RETI • … • … • HP5：……；HP5（K5）键处理程序 • …… • SETB EX0 • RETI • GND

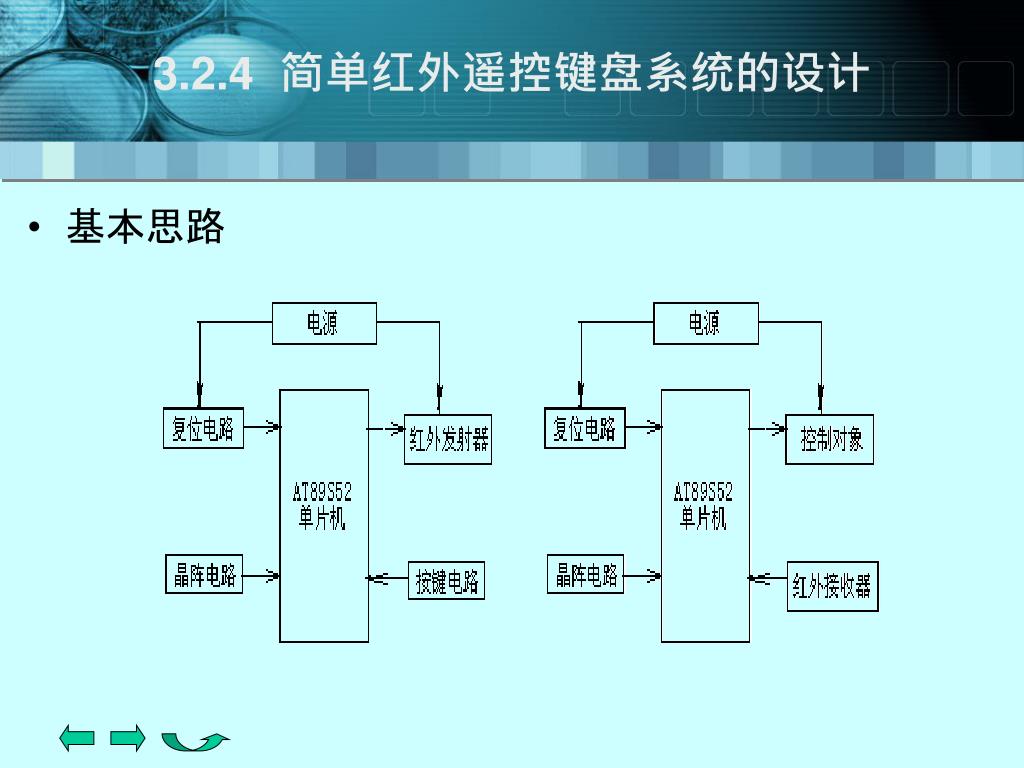

3.2.4 简单红外遥控键盘系统的设计 • 基本思路

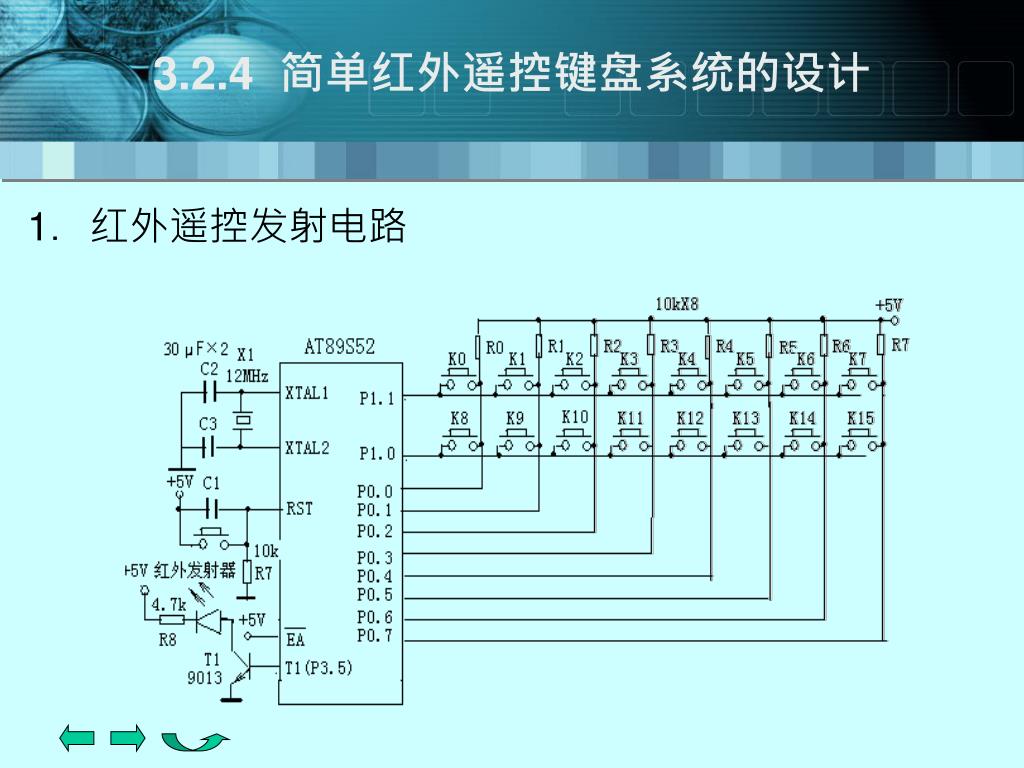

3.2.4 简单红外遥控键盘系统的设计 1．红外遥控发射电路

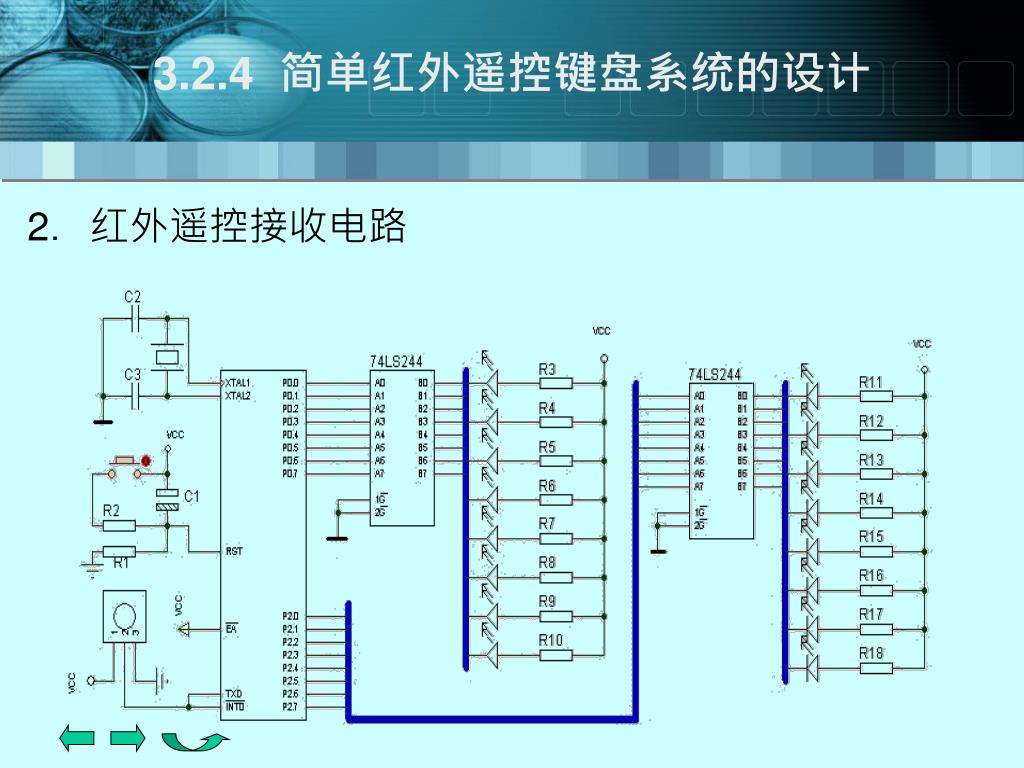

3.2.4 简单红外遥控键盘系统的设计 2．红外遥控接收电路

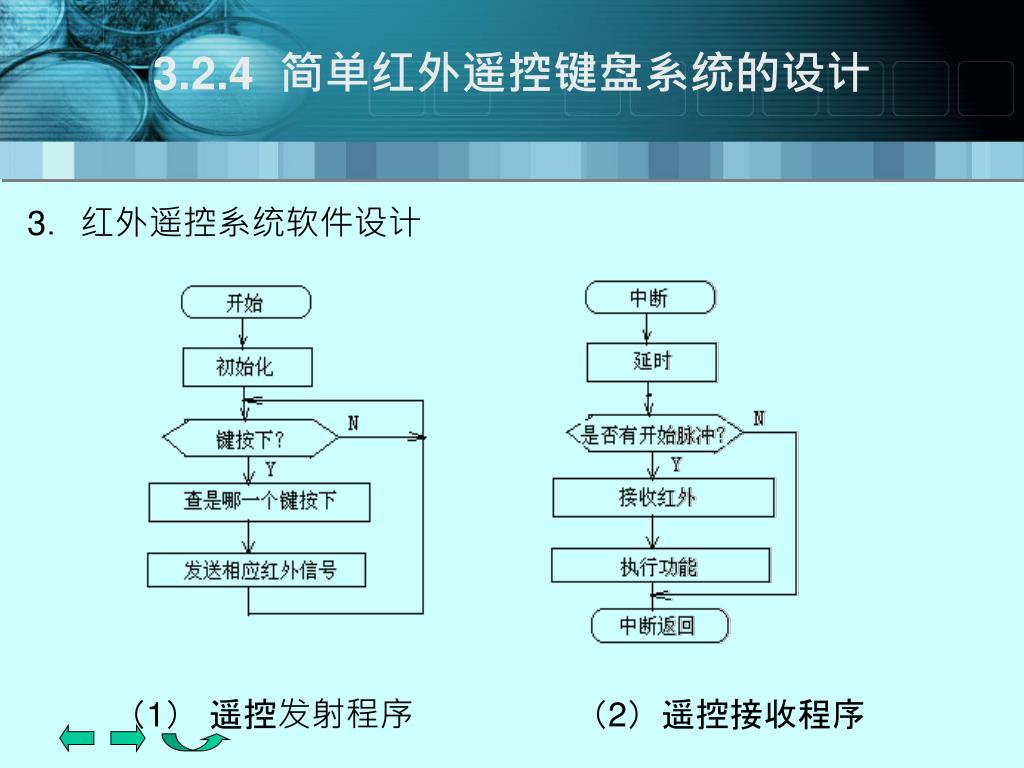

3.2.4 简单红外遥控键盘系统的设计 3．红外遥控系统软件设计 （1） 遥控发射程序 （2）遥控接收程序
