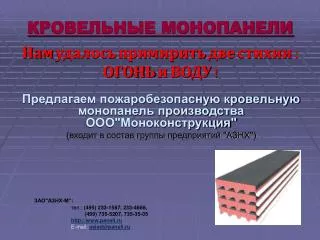

  1. КРОВЕЛЬНЫЕ МОНОПАНЕЛИНам удалось примирить две стихии :ОГОНЬ и ВОДУ ! Предлагаем пожаробезопасную кровельную монопанель производства ООО"Моноконструкция" (входит в состав группы предприятий "АЗНХ") ЗАО"АЗНХ-М“: тел.: (495)233-1587, 233-4668, (499) 735-5207, 735-35-05 http://www.paneli.ru E-mail: aslad@paneli.ru

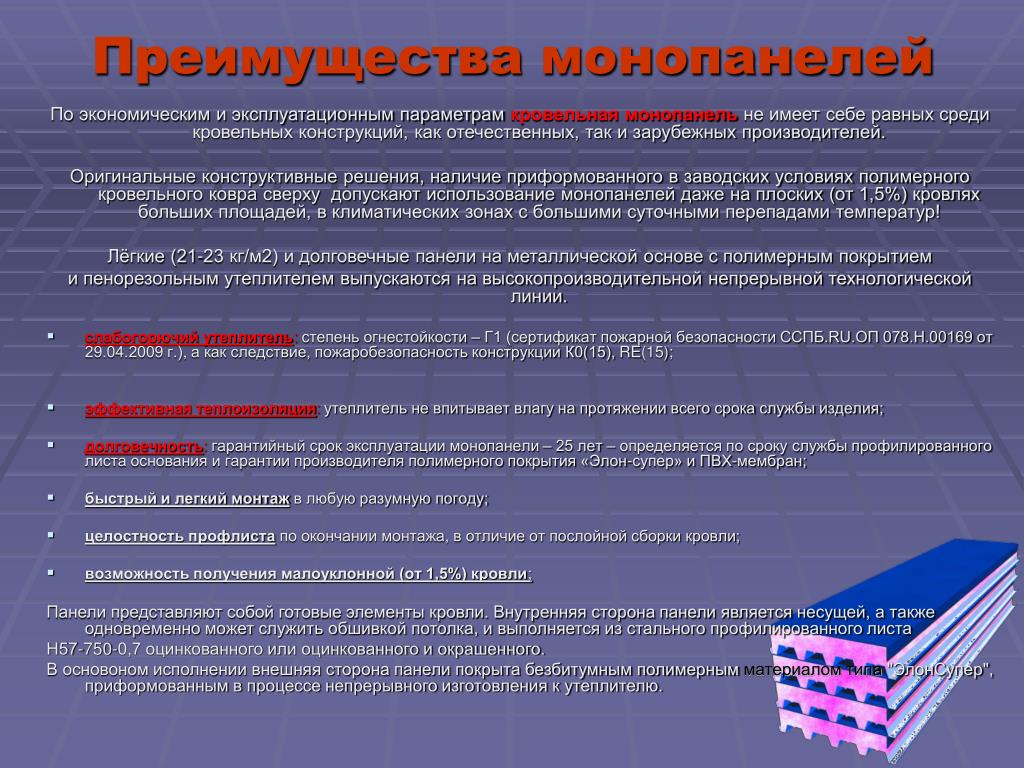

  2. Преимущества монопанелей По экономическим и эксплуатационным параметрам кровельная монопанель не имеет себе равных среди кровельных конструкций, как отечественных, так и зарубежных производителей. Оригинальные конструктивные решения, наличие приформованного в заводских условиях полимерного кровельного ковра сверху допускают использование монопанелей даже на плоских (от 1,5%) кровлях больших площадей, в климатических зонах с большими суточными перепадами температур! Лёгкие (21-23 кг/м2) и долговечные панели на металлической основе с полимерным покрытием и пенорезольным утеплителем выпускаются на высокопроизводительной непрерывной технологической линии. • слабогорючий утеплитель: степень огнестойкости – Г1 (сертификат пожарной безопасности ССПБ.RU.ОП 078.Н.00169 от 29.04.2009 г.), а как следствие, пожаробезопасность конструкции К0(15), RE(15); • эффективная теплоизоляция: утеплитель не впитывает влагу на протяжении всего срока службы изделия; • долговечность: гарантийный срок эксплуатации монопанели – 25 лет – определяется по сроку службы профилированного листа основания и гарантии производителя полимерного покрытия «Элон-супер» и ПВХ-мембран; • быстрый и легкий монтажв любую разумную погоду; • целостность профлиста по окончании монтажа, в отличие от послойной сборки кровли; • возможность получения малоуклонной (от 1,5%) кровли; Панели представляют собой готовые элементы кровли. Внутренняя сторона панели является несущей, а также одновременно может служить обшивкой потолка, и выполняется из стального профилированного листа Н57-750-0,7 оцинкованного или оцинкованного и окрашенного. В основоном исполнении внешняя сторона панели покрыта безбитумным полимерным материалом типа "ЭлонСупер", приформованным в процессе непрерывного изготовления к утеплителю.

  3. Характеристики Номенклатура и размеры: • полезная ширина 750 мм • длина панели до 12000 мм • толщина по основному утеплителю 120 или 140 мм • В комплекте с панелями поставляются все необходимые крепежные детали, уплотнители стыков и примыканий. Утеплитель: • В качестве утеплителя применяется двухкомпонентный вспененный пенопласт "ПЕНОРЕЗОЛ". Это - заливочный пенопласт на основе резольных смол • коэффициент теплопроводности 0.035-0.041 Вт/м*К – не меняется в процессе эксплуатации • интегральная плотность - 85±10 кг/м³ • толщина без учета нервюр обшивки - 120 и 140 мм., а с учётом нервюр проф. листа Н57 – 177 и 197 мм. • группа горючести Г1 (сертификат пожарной безопасности ССПБ.RU.ОП 078.Н.00169), уникальный пенопласт при воздействии пламени не образует расплава, только обугливается, коксуется, почти не теряя массы (6-8%). Внутренняя обшивка: • Стальной профилированный лист Н57-750 оцинкованный или оцинкованный и окрашенный по каталогу RAL. • номинальная толщина 0.7 мм • полезная ширина 750 мм • высота профиля 57 мм Наружный слой гидроизоляции: • Приформованное к утеплителю долговечное полимерное безбитумное покрытие "ЭЛОН-Супер". • Относится к категории искусственных каучюков, устойчивых к воздействию ультрафиолетовых лучей. • Номинальная толщина 1,2 мм. • Гарантированный производителем срок службы 25 лет.

  4. Способы устройства покрытий из монопанелей 1. Для простых кровель (без ендовых) Панель устанавливается по прогонам покрытия и крепится к ним самонарезающими винтами через отверстие в утеплителе. Шаг прогонов - до 3-х метров. Для получения готовой кровли продольные стыки и места примыканий уплотняются лентами из вспененного полиэтилена и изолируются входящими в комплект поставки полосами герметика "ГЕРЛЕН-Т" и полосами полимерного материала "ЭЛОН". Поперечные стыки и сложные местах примыканий кровли изолируются полосами полимерного материала «ЭЛОН» на основе спецмастики «Унимаст-У» 1 - Профилированный стальной лист Н57-750-0,7 2 - Самонарезающий винт 3 - Стыковая полоса кровельного материала "Элон" 4 - "Герлен-Т" 5 - Гидроизоляционная полимерная мембрана "Элон-С" 6 - Теплоизоляционный слой "Пенорезол"

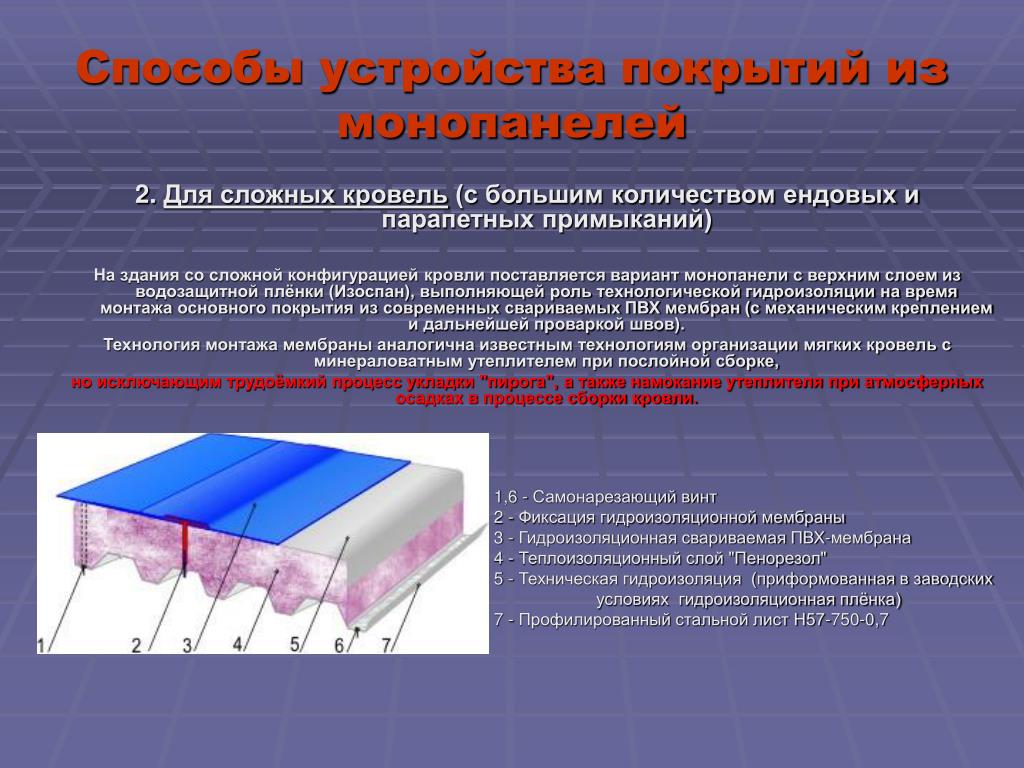

  5. Способы устройства покрытий из монопанелей 2. Для сложных кровель (с большим количеством ендовых и парапетных примыканий) На здания со сложной конфигурацией кровли поставляется вариант монопанели с верхним слоем из водозащитной плёнки (Изоспан), выполняющей роль технологической гидроизоляции на время монтажа основного покрытия из современных свариваемых ПВХ мембран (с механическим креплением и дальнейшей проваркой швов). Технология монтажа мембраны аналогична известным технологиям организации мягких кровель с минераловатным утеплителем при послойной сборке, но исключающим трудоёмкий процесс укладки "пирога", а также намокание утеплителя при атмосферных осадках в процессе сборки кровли. 1,6 - Самонарезающий винт 2 - Фиксация гидроизоляционной мембраны 3 - Гидроизоляционная свариваемая ПВХ-мембрана 4 - Теплоизоляционный слой "Пенорезол" 5 - Техническая гидроизоляция (приформованная в заводских условиях гидроизоляционная плёнка) 7 - Профилированный стальной лист Н57-750-0,7

  6. Способы устройства покрытий из монопанелей 3. Для сложных кровель с агрессивной внутренней средой Для зданий со среднагрессивной внутренней средой (бассейны, хим. производства) разработан новый способ монтажа монопанелей, поставляемых на объект с технической гидроизоляцией с последующим устройством любых современных свариваемых кровельных мембран без нарушения целостности профилированного листа. Мембрана в этом случае с шагом от 250 до 400 мм. крепится к приформованному утеплителю с помощью ударопрочного полиамидного самореза Power-A с диаметром резьбы 28 мм. 1,6 - Самонарезающий винт 2 - Фиксация гидроизоляционной мембраны 3 - Гидроизоляционная свариваемая ПВХ-мембрана 4 - Теплоизоляционный слой "Пенорезол" 5 - Техническая гидроизоляция (приформованная в заводских условиях гидроизоляционная плёнка) 7 - Профилированный стальной лист Н57-750-0,7(0,8)

  7. Пожаробезопасностьконструкции K0(15), RE(15), что согласно СНиП 21-01-97 позволяет применять монопанель в качестве покрытий зданий до II-ой степени огнестойкости и конструктивной пожарной опасности С0 без дополнительной защиты! Сомнения Заказчика и Монтажника в пожаробезопасности утеплителя исчезают после "натурных испытаний": Например, при монтаже кровли на ТЭЦ-21 (Мосэнерго) представителями монтажной организации ООО «Мосты и Тоннели» была сделана попытка прожечь кусок "пенорезола" газовым резаком на полной мощности! Утеплитель при этом ведёт себя как пористый кирпич - только обугливается при минимальном выделении дыма, безвредном для человека, а со стороны, противоположной огню - ладони прохладно! После 15-ти минут прожига «пропановым резаком» утеплитель практически сохранил свои теплоизоляционные и механические свойства! Мини-видео Вы можете скачатьснашего сайта http://www.paneli.ru/video/video_1.html «Испытание огнём» ЗАО"АЗНХ-М“: тел.: (495) 233-1587, 233-4668, (499) 735-5207, 735-35-05 http://www.paneli.ru/ E-mail: aslad@paneli.ru

  8. Мы, действительно, примирили две стихии: Утеплитель монопанели – «ПЕНОРЕЗОЛ» На этапе монтажа монопанелей защищён от атмосферных осадков, в процессе эксплуатации не впитывает влагу из окружающего воздуха, как утеплители из минеральной ваты и, практически, не подвержен горению, как любые другие пенопласты !!!!!!!!!!!!!!!!!!!!! www.paneli.ru

  9. Пример монтажа кровлина электроподстанции «Н-Кузминки», г. Москва (2009 г.)
