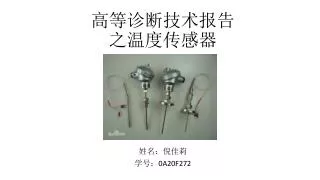

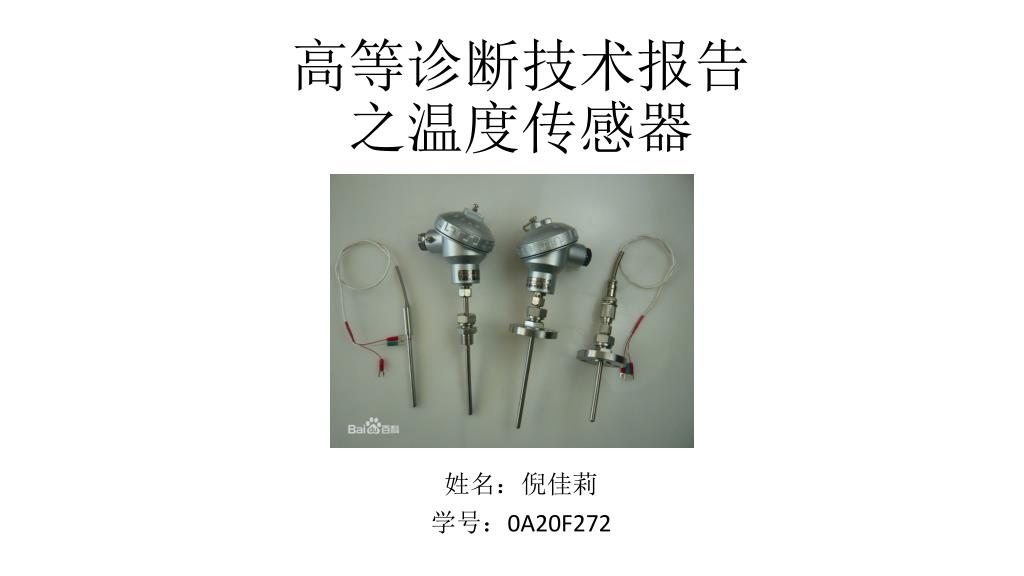

1. 高等诊断技术报告之温度传感器 姓名：倪佳莉 学号：0A20F272

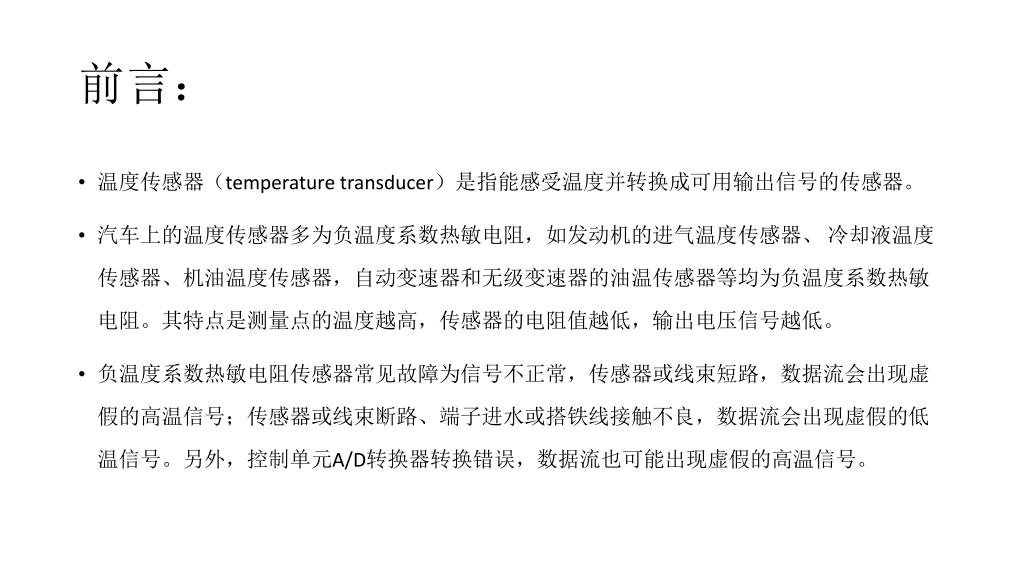

2. 前言： • 温度传感器（temperature transducer）是指能感受温度并转换成可用输出信号的传感器。 • 汽车上的温度传感器多为负温度系数热敏电阻，如发动机的进气温度传感器、 冷却液温度传感器、机油温度传感器，自动变速器和无级变速器的油温传感器等均为负温度系数热敏电阻。其特点是测量点的温度越高，传感器的电阻值越低，输出电压信号越低。 • 负温度系数热敏电阻传感器常见故障为信号不正常，传感器或线束短路，数据流会出现虚假的高温信号；传感器或线束断路、端子进水或搭铁线接触不良，数据流会出现虚假的低温信号。另外，控制单元A/D转换器转换错误，数据流也可能出现虚假的高温信号。

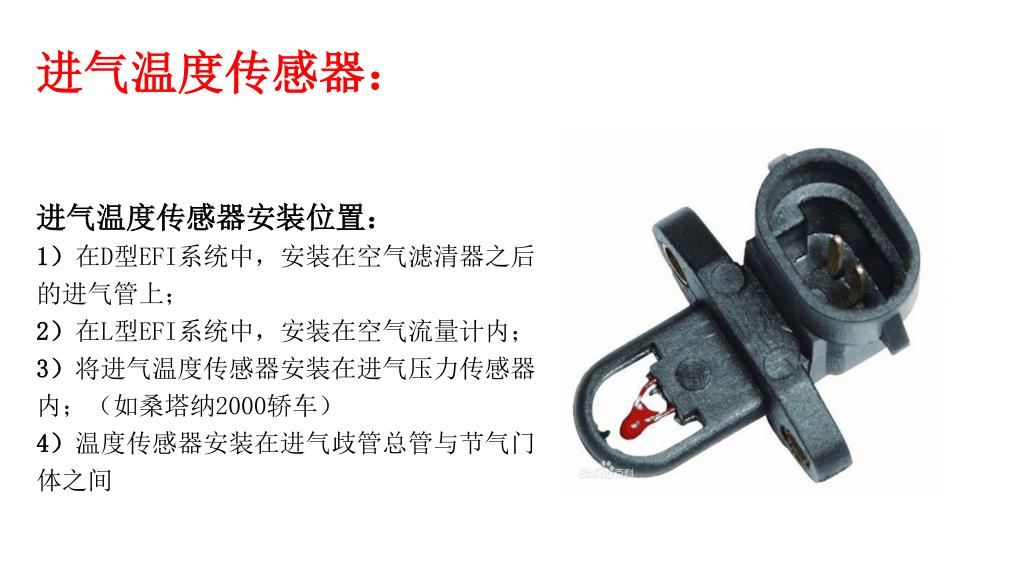

3. 进气温度传感器： 进气温度传感器安装位置： 1）在D型EFI系统中，安装在空气滤清器之后 的进气管上； 2）在L型EFI系统中，安装在空气流量计内； 3）将进气温度传感器安装在进气压力传感器内；（如桑塔纳2000轿车） 4）温度传感器安装在进气歧管总管与节气门体之间

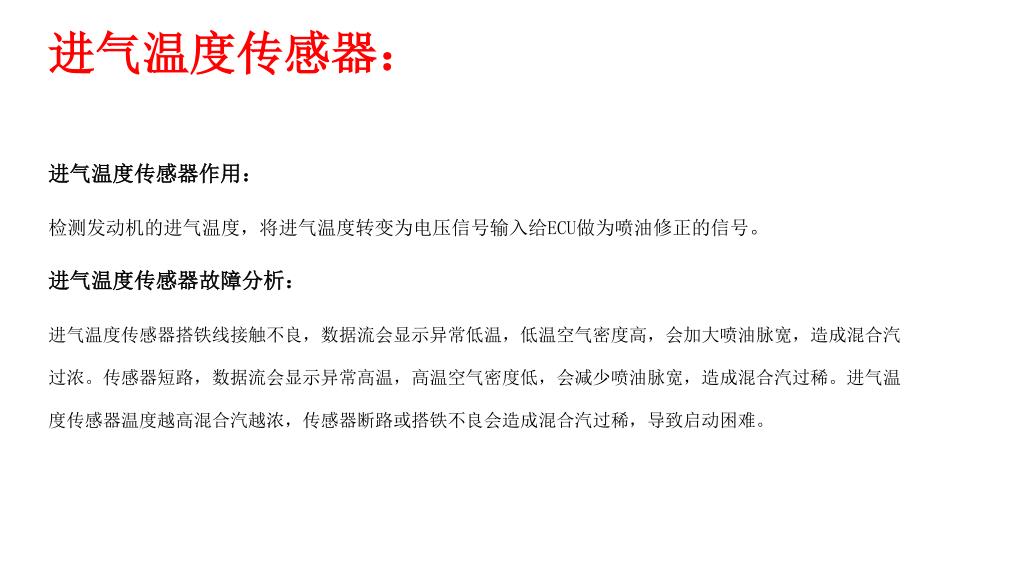

4. 进气温度传感器： 进气温度传感器作用： 检测发动机的进气温度，将进气温度转变为电压信号输入给ECU做为喷油修正的信号。 进气温度传感器故障分析： 进气温度传感器搭铁线接触不良，数据流会显示异常低温，低温空气密度高，会加大喷油脉宽，造成混合汽过浓。传感器短路，数据流会显示异常高温，高温空气密度低，会减少喷油脉宽，造成混合汽过稀。进气温度传感器温度越高混合汽越浓，传感器断路或搭铁不良会造成混合汽过稀，导致启动困难。

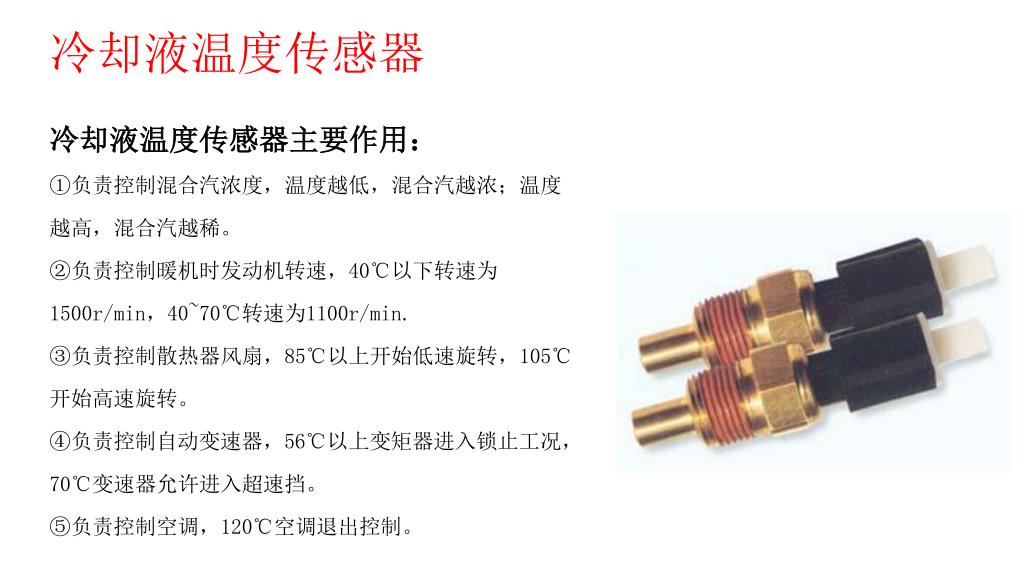

5. 冷却液温度传感器 冷却液温度传感器主要作用： ①负责控制混合汽浓度，温度越低，混合汽越浓；温度越高，混合汽越稀。 ②负责控制暖机时发动机转速，40℃以下转速为1500r/min，40~70℃转速为1100r/min. ③负责控制散热器风扇，85℃以上开始低速旋转，105℃开始高速旋转。 ④负责控制自动变速器，56℃以上变矩器进入锁止工况，70℃变速器允许进入超速挡。 ⑤负责控制空调，120℃空调退出控制。

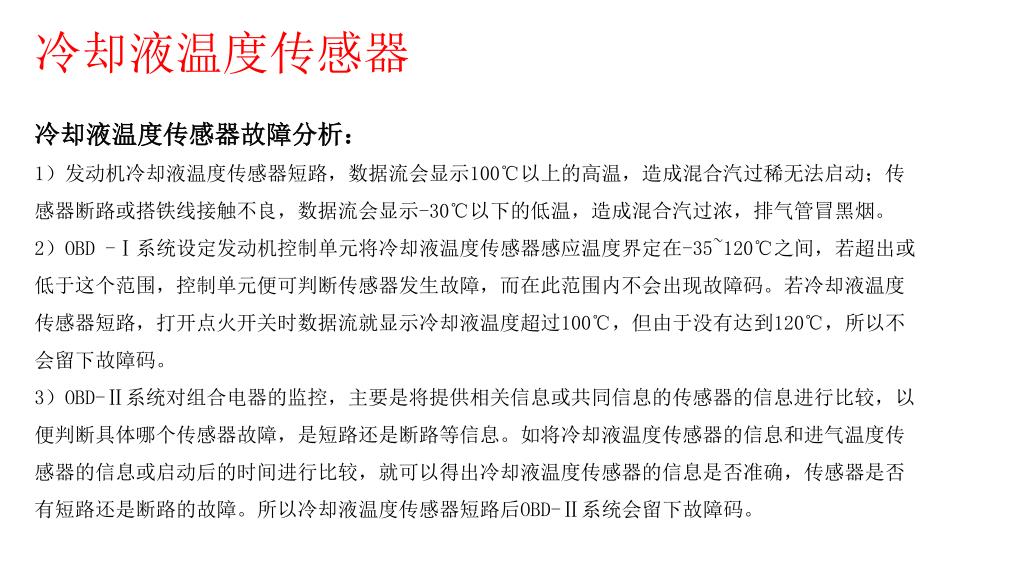

6. 冷却液温度传感器 冷却液温度传感器故障分析： 1）发动机冷却液温度传感器短路，数据流会显示100℃以上的高温，造成混合汽过稀无法启动；传感器断路或搭铁线接触不良，数据流会显示-30℃以下的低温，造成混合汽过浓，排气管冒黑烟。 2）OBD -Ⅰ系统设定发动机控制单元将冷却液温度传感器感应温度界定在-35~120℃之间，若超出或低于这个范围，控制单元便可判断传感器发生故障，而在此范围内不会出现故障码。若冷却液温度传感器短路，打开点火开关时数据流就显示冷却液温度超过100℃，但由于没有达到120℃，所以不会留下故障码。 3）OBD-Ⅱ系统对组合电器的监控，主要是将提供相关信息或共同信息的传感器的信息进行比较，以便判断具体哪个传感器故障，是短路还是断路等信息。如将冷却液温度传感器的信息和进气温度传感器的信息或启动后的时间进行比较，就可以得出冷却液温度传感器的信息是否准确，传感器是否有短路还是断路的故障。所以冷却液温度传感器短路后OBD-Ⅱ系统会留下故障码。

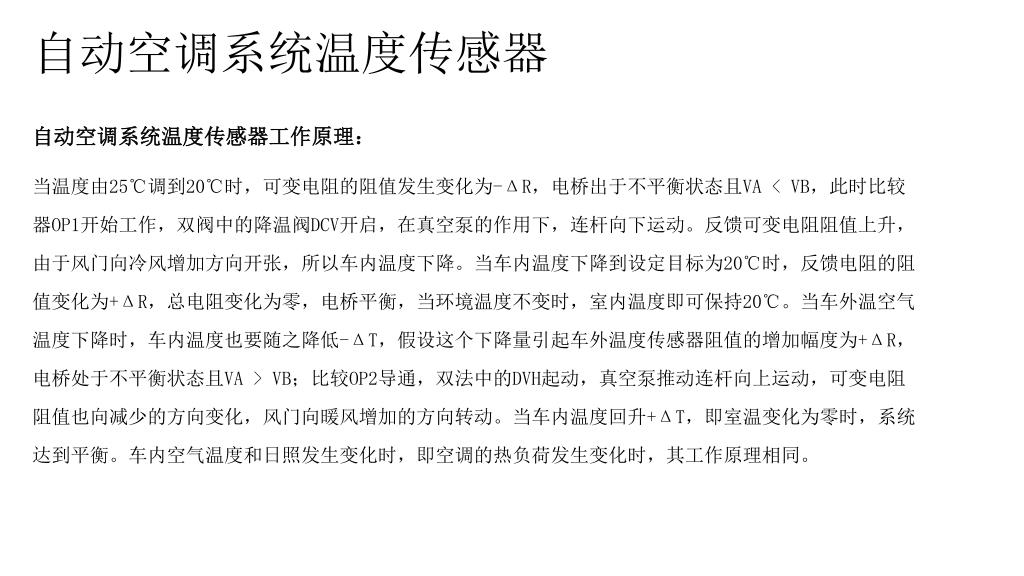

7. 自动空调系统温度传感器 自动空调系统温度传感器工作原理： 当温度由25℃调到20℃时，可变电阻的阻值发生变化为-ΔR，电桥出于不平衡状态且VA < VB，此时比较器OP1开始工作，双阀中的降温阀DCV开启，在真空泵的作用下，连杆向下运动。反馈可变电阻阻值上升，由于风门向冷风增加方向开张，所以车内温度下降。当车内温度下降到设定目标为20℃时，反馈电阻的阻值变化为+ΔR，总电阻变化为零，电桥平衡，当环境温度不变时，室内温度即可保持20℃。当车外温空气温度下降时，车内温度也要随之降低-ΔT，假设这个下降量引起车外温度传感器阻值的增加幅度为+ΔR，电桥处于不平衡状态且VA > VB；比较OP2导通，双法中的DVH起动，真空泵推动连杆向上运动，可变电阻阻值也向减少的方向变化，风门向暖风增加的方向转动。当车内温度回升+ΔT，即室温变化为零时，系统达到平衡。车内空气温度和日照发生变化时，即空调的热负荷发生变化时，其工作原理相同。
