Presentation Transcript
slide1

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

2007年2月10日

谷 聖一研究室 福澤 太

slide2
目次
  • オブジェクト指向とは?
  • 研究目的
    • オブジェクト指向言語と関係データベース
    • オブジェクト指向言語とオブジェクト指向データベース
  • XMLとは?
  • XMLデータベースを用いたオブジェクト指向データベースの提案
  • デモ
  • 課題と今後の目標

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide3
目次
  • オブジェクト指向とは?
  • 研究目的
    • オブジェクト指向言語と関係データベース
    • オブジェクト指向言語とオブジェクト指向データベース
  • XMLとは?
  • XMLデータベースを用いたオブジェクト指向データベースの提案
  • デモ
  • 課題と今後の目標

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide4

キーボード

CPU

ディスプレイ

マザーボード

HDD

メモリー

オブジェクト指向とは?

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide5

キーボード

CPU

ディスプレイ

マザーボード

HDD

メモリー

オブジェクト指向とは?

クラス : オブジェクトの定義

インスタンス : クラスに値を入れたもの

フィールド

 オブジェクトを表す値の入れ物

メソッド

 オブジェクトへの操作・振る舞い

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide6

インスタンス

キーボード

CPU

インスタンス

インスタンス

ディスプレイ

マザーボード

HDD

メモリー

インスタンス

インスタンス

インスタンス

オブジェクト指向とは?

オブジェクト・モデル

クラス : オブジェクトの定義

インスタンス : クラスに値を入れたもの

フィールド

 オブジェクトを表す値の入れ物

メソッド

 オブジェクトへの操作・振る舞い

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide7
目次
  • オブジェクト指向とは?
  • 研究目的
    • オブジェクト指向言語と関係データベース
    • オブジェクト指向言語とオブジェクト指向データベース
  • XMLとは?
  • XMLデータベースを用いたオブジェクト指向データベースの提案
  • デモ
  • 課題と今後の目標

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

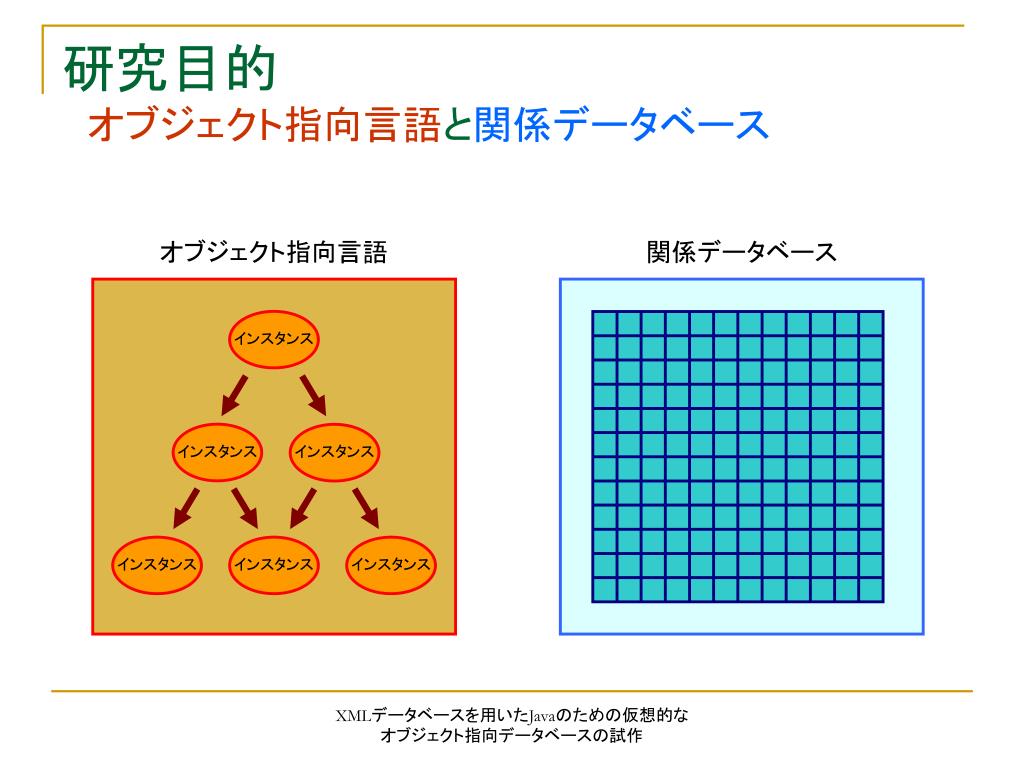

slide8

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

研究目的オブジェクト指向言語と関係データベース研究目的オブジェクト指向言語と関係データベース

オブジェクト指向言語

関係データベース

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide9

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インピーダンスミスマッチ

研究目的オブジェクト指向言語と関係データベース研究目的オブジェクト指向言語と関係データベース

オブジェクト指向言語

関係データベース

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

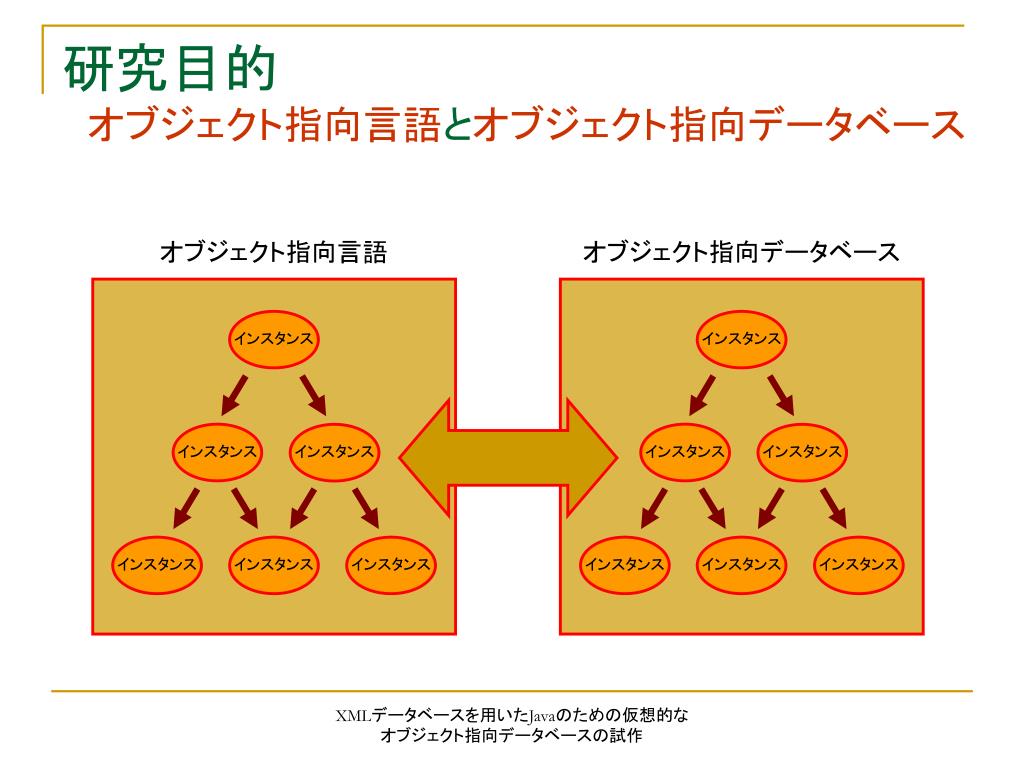

slide10

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

研究目的オブジェクト指向言語とオブジェクト指向データベース研究目的オブジェクト指向言語とオブジェクト指向データベース

オブジェクト指向言語

オブジェクト指向データベース

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide11

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

研究目的オブジェクト指向言語とオブジェクト指向データベース研究目的オブジェクト指向言語とオブジェクト指向データベース

歴史

オブジェクト指向言語

オブジェクト指向データベース

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide12

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

研究目的オブジェクト指向言語とオブジェクト指向データベース研究目的オブジェクト指向言語とオブジェクト指向データベース

歴史

オブジェクト指向言語

オブジェクト指向データベース

1960~1980年代

オブジェクト指向、オブジェクト指向言語の誕生

オブジェクト指向データベースの欠点

1980年代初期

オブジェクト指向データベースの研究が始まる

1980年代後半

C++の誕生

オブジェクト指向データベースの研究が盛んに行われるようになる

  • オブジェクト指向言語でなければならない
  • オブジェクト指向という概念は曖昧

1990年代初期

C++に対応した多数のOODBMSが発売される

関係データベースは良い製品が多く・環境も整備されている

1993年

ODMGによりOQLやODLが策定される

1995年

Javaの誕生

1999年

ODMGがJavaに対応

2001年

ODMGの活動休止

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide13

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

研究目的オブジェクト指向言語とオブジェクト指向データベース研究目的オブジェクト指向言語とオブジェクト指向データベース

オブジェクト指向言語

オブジェクト指向データベース

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide14
目次
  • オブジェクト指向とは?
  • 研究目的
    • オブジェクト指向言語と関係データベース
    • オブジェクト指向言語とオブジェクト指向データベース
  • XMLとは?
  • XMLデータベースを用いたオブジェクト指向データベースの提案
  • デモ
  • 課題と今後の目標

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide15

属性

要素

要素内容

要素

XMLとは?

<html xmlns="http://www.w3.org/1999/xhtml" xml:lang="ja">

<head>

<title>目次</title>

</head>

<body>

XMLデータベースを用いたJavaのための仮想的な<br/>

オブジェクト指向データベースの提案<br/>

<ul>

<li>オブジェクト指向とは?</li>

<li>研究目的</li>

<li>XMLとは?</li>

<li>XMLDBを用いたOODBの提案</li>

<li>デモ</li>

<li>課題と今後の目標</li>

</ul>

</body>

</html>

開始タグ

終了タグ

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide16

属性

要素

要素内容

要素

XMLとは?

<html xmlns="http://www.w3.org/1999/xhtml" xml:lang="ja">

<head>

<title>目次</title>

</head>

<body>

XMLデータベースを用いたJavaのための仮想的な<br/>

オブジェクト指向データベースの提案<br/>

<ul>

<li>オブジェクト指向とは?</li>

<li>研究目的</li>

<li>XMLとは?</li>

<li>XMLDBを用いたOODBの提案</li>

<li>デモ</li>

<li>課題と今後の目標</li>

</ul>

</body>

</html>

タグによって構造化され、構造の定義が可能な、テキスト形式のデータ記述のための仕様

開始タグ

  • プログラムAPI
  • DOM
  • SAX
  • XMLDBへの問い合わせ言語
  • XQuery
  • 任意の場所を指定する
  • XPath
  • XMLの応用例
  • XHTML
  • MathML
  • SVG

終了タグ

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide17
目次
  • オブジェクト指向とは?
  • 研究目的
    • オブジェクト指向言語と関係データベース
    • オブジェクト指向言語とオブジェクト指向データベース
  • XMLとは?
  • XMLデータベースを用いたオブジェクト指向データベースの提案
  • デモ
  • 課題と今後の目標

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide18

XML

XML

XML

XML

XML

XML

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

インスタンス

XMLデータベースを用いたオブジェクト指向データベースの提案XMLデータベースを用いたオブジェクト指向データベースの提案

オブジェクトをXMLに変換

クライアント

アプリケーション

クライアント側システム

サーバー側システム

XMLDBごとのドライバ

XMLデータベース

ネットワーク

ネットワーク

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide19

XML

XML

XML

XML

XML

XML

XMLデータベースを用いたオブジェクト指向データベースの提案XMLデータベースを用いたオブジェクト指向データベースの提案

オブジェクトの検索をOQLで記述

OQLによる検索

OQLをXQueryに変換

クライアント

アプリケーション

クライアント側システム

サーバー側システム

XMLDBごとのドライバ

XMLデータベース

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide20

XML

XML

XML

XML

XML

XML

XMLデータベースを用いたオブジェクト指向データベースの提案XMLデータベースを用いたオブジェクト指向データベースの提案

オブジェクトの検索をOQLで記述

OQLによる検索

OQLをXQueryに変換

クライアント

アプリケーション

クライアント側システム

サーバー側システム

XMLDBごとのドライバ

XMLデータベース

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide21

XML

XML

XML

XML

XML

XML

XMLデータベースを用いたオブジェクト指向データベースの提案XMLデータベースを用いたオブジェクト指向データベースの提案

オブジェクトの検索をOQLで記述

OQLによる検索

OQLをXQueryに変換

クライアント

アプリケーション

クライアント側システム

サーバー側システム

XMLDBごとのドライバ

XMLデータベース

参照するXMLを

繰り返し獲得

XMLから

オブジェクトに復元

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide22
XMLデータベースを用いたオブジェクト指向データベースの提案XMLデータベースを用いたオブジェクト指向データベースの提案

オブジェクトの登録・更新

1.登録したい

オブジェクトをBindする

クライアント

アプリケーション

クライアント側システム

サーバー側システム

XMLDBごとのドライバ

XMLデータベース

1.BindされているオブジェクトをXMLに変換する

2.コミットする

2.追加・更新・無視に分ける

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide23

クライアントアプリケーションからは一つのオブジェクト指向データベースに見えるクライアントアプリケーションからは一つのオブジェクト指向データベースに見える

XMLデータベースを用いたオブジェクト指向データベースの提案XMLデータベースを用いたオブジェクト指向データベースの提案

クライアント

アプリケーション

クライアント側システム

サーバー側システム

XMLDBごとのドライバ

XMLデータベース

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide24
目次
  • オブジェクト指向とは?
  • 研究目的
    • オブジェクト指向言語と関係データベース
    • オブジェクト指向言語とオブジェクト指向データベース
  • XMLとは?
  • XMLデータベースを用いたオブジェクト指向データベースの提案
  • デモ
  • 課題と今後の目標

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide25
デモ

著者クラスと本クラスからなる二部グラフの構造をしたオブジェクト・モデル

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide26
目次
  • オブジェクト指向とは?
  • 研究目的
    • オブジェクト指向言語と関係データベース
    • オブジェクト指向言語とオブジェクト指向データベース
  • XMLとは?
  • XMLデータベースを用いたオブジェクト指向データベースの提案
  • デモ
  • 課題と今後の目標

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide27
課題と今後の目標
  • 理論部分での課題(クエリ内からのメソッド呼び出し、排他制御、オブジェクトの削除、クエリの最適化など)
  • 実装部分での課題(アクセス制限、バージョン管理、Xpriori以外のDBへの対応、高速化など)
  • 追加機能(ネイティブクエリ、スーパークラス・インターフェイスによるクエリ、クラスファイルからのスキーマ生成など)

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作

slide28

御清聴ありがとうございました。

XMLデータベースを用いたJavaのための仮想的なオブジェクト指向データベースの試作
