Presentation Transcript
slide1

Click to add your text

实验二 光纤通信系统接口码型变换与眼图分析方法测试实验

覃亚丽

slide2

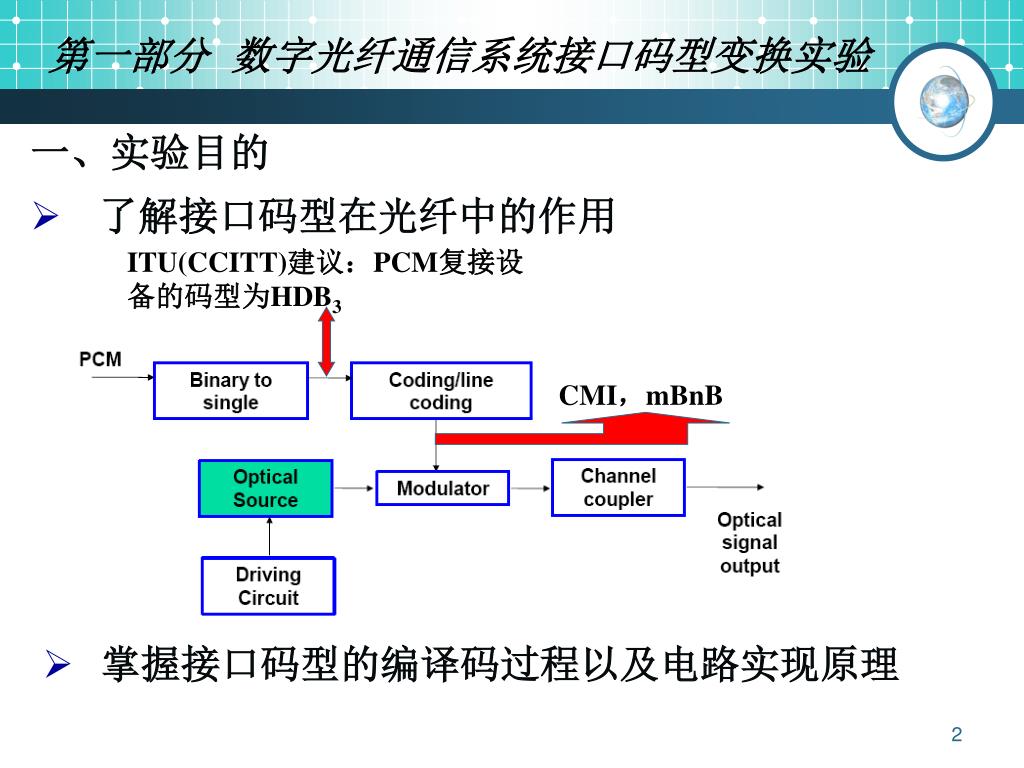

第一部分数字光纤通信系统接口码型变换实验

一、实验目的

  • 了解接口码型在光纤中的作用

ITU(CCITT)建议:PCM复接设备的码型为HDB3

CMI,mBnB

  • 掌握接口码型的编译码过程以及电路实现原理
slide3
第一部分 数字光纤通信系统接口码型变换实验

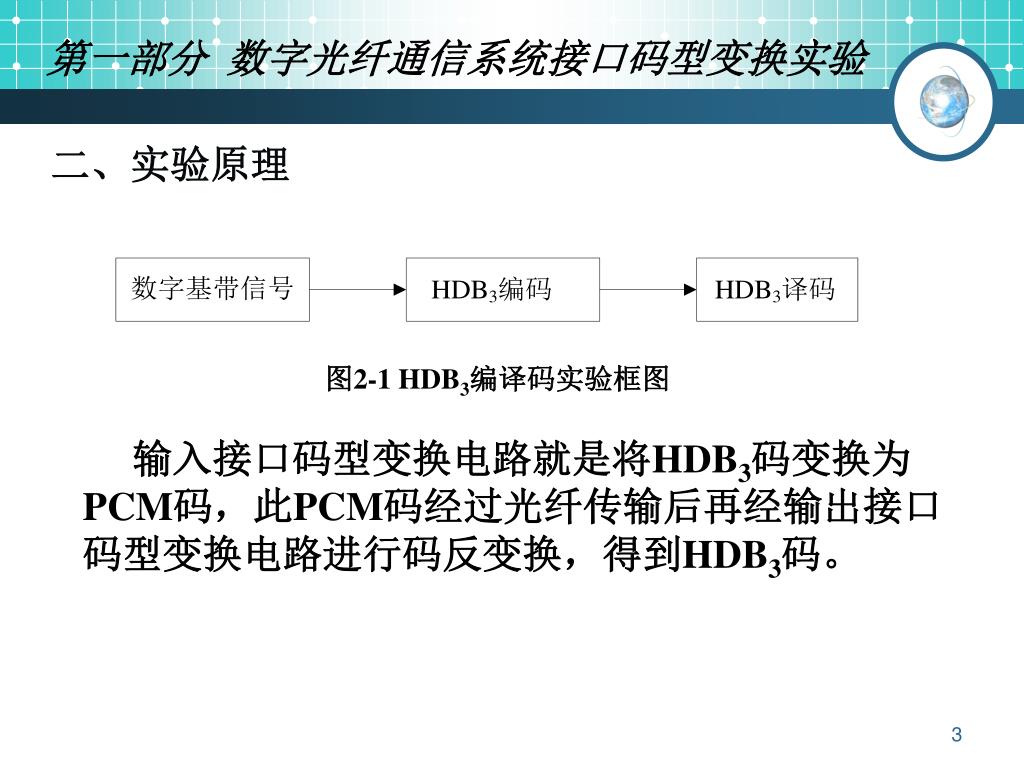

二、实验原理

图2-1 HDB3编译码实验框图

输入接口码型变换电路就是将HDB3码变换为PCM码,此PCM码经过光纤传输后再经输出接口码型变换电路进行码反变换,得到HDB3码。

slide4
第一部分 光纤通信系统接口码型变换实验

图2-2 HDB3码编码电路原理图框图

图2-3 HDB3码译码电路原理图框图

slide5
第一部分 数字光纤通信系统接口码型变换实验

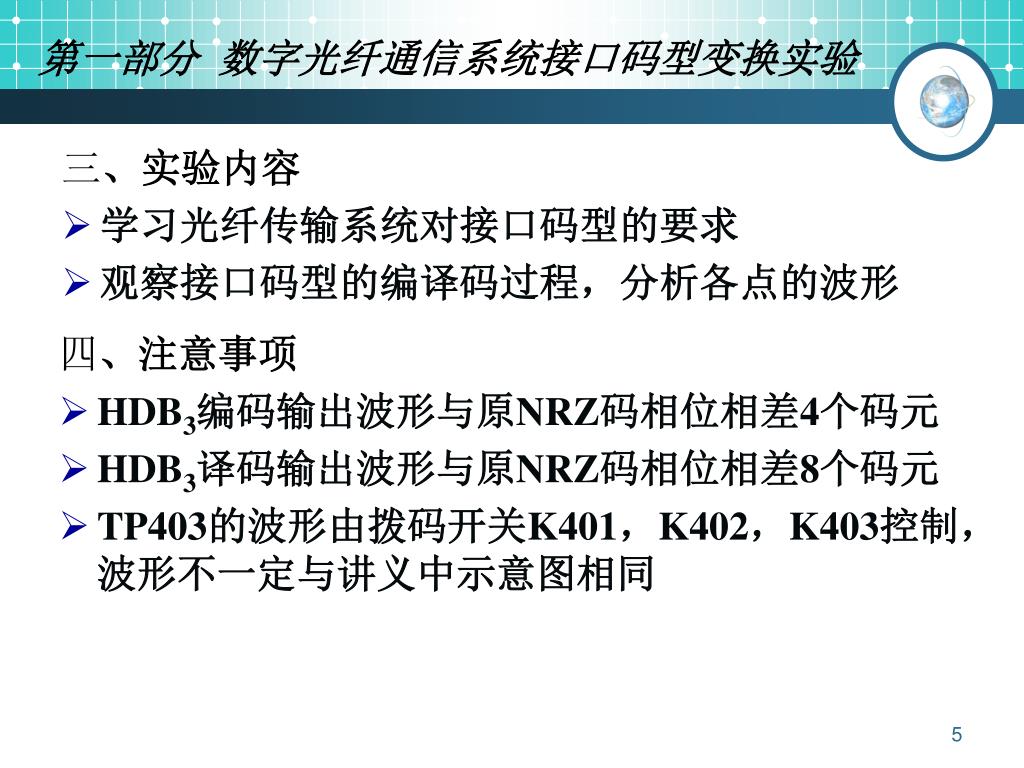

三、实验内容

  • 学习光纤传输系统对接口码型的要求
  • 观察接口码型的编译码过程,分析各点的波形

四、注意事项

  • HDB3编码输出波形与原NRZ码相位相差4个码元
  • HDB3译码输出波形与原NRZ码相位相差8个码元
  • TP403的波形由拨码开关K401,K402,K403控制,波形不一定与讲义中示意图相同
slide6
第二部分 眼图分析方法测试实验

一、实验目的

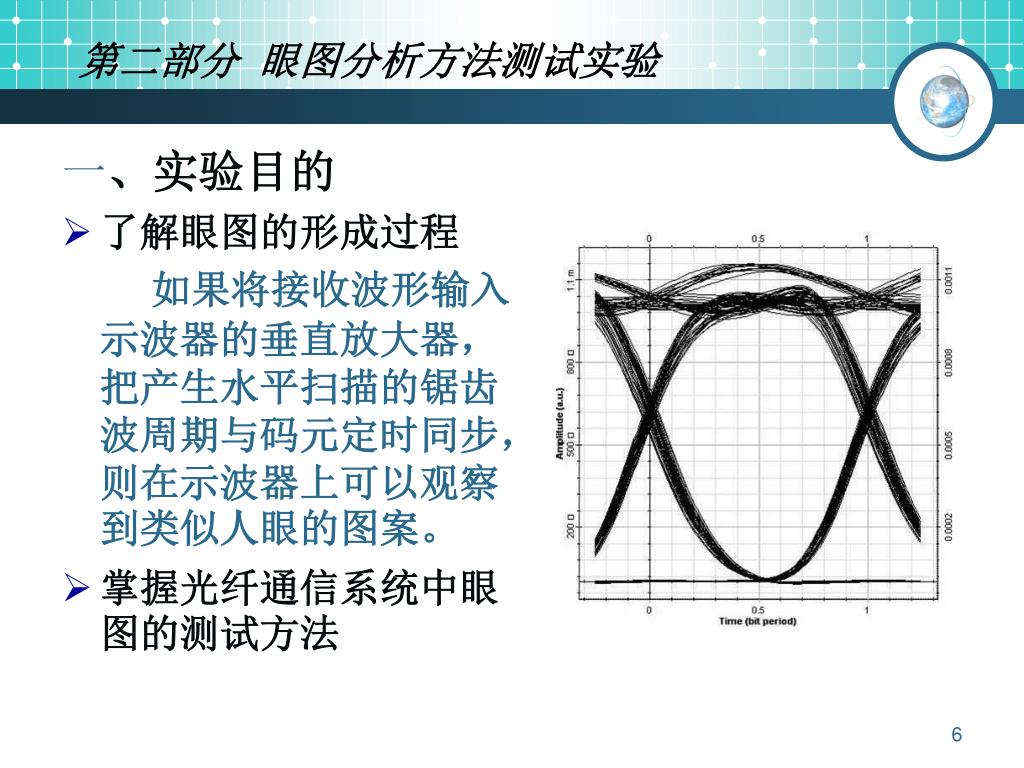

  • 了解眼图的形成过程

如果将接收波形输入示波器的垂直放大器,把产生水平扫描的锯齿波周期与码元定时同步,则在示波器上可以观察到类似人眼的图案。

  • 掌握光纤通信系统中眼图的测试方法
slide7
第二部分 眼图分析方法测试实验

二、实验原理

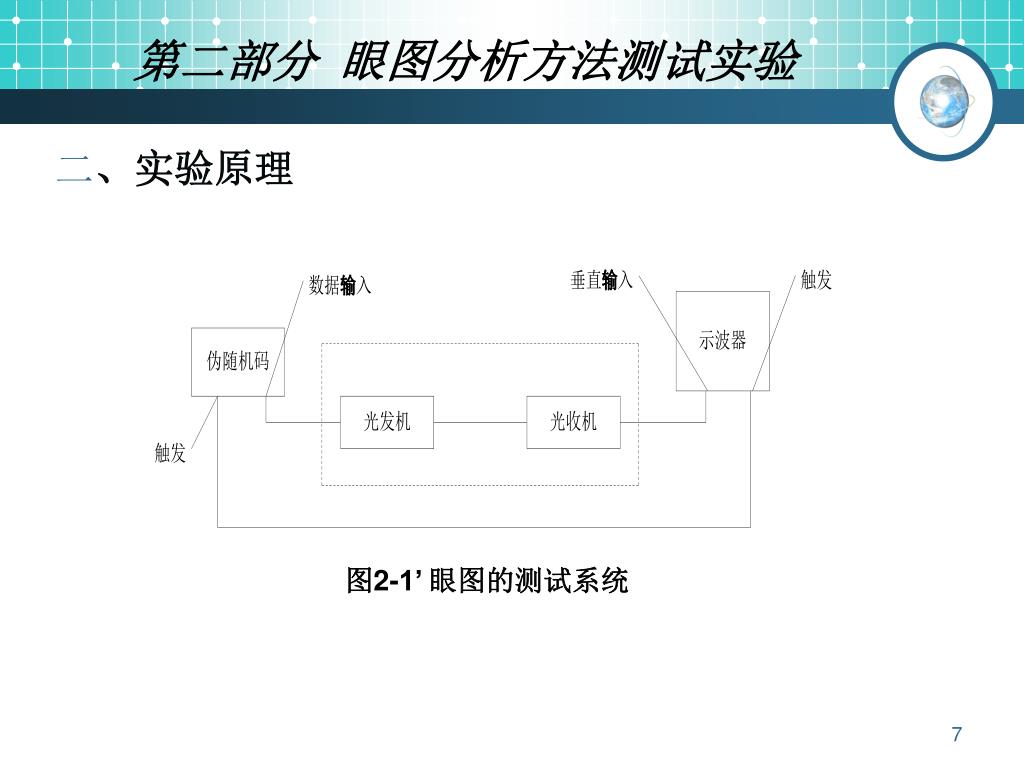

图2-1’ 眼图的测试系统

slide8
第二部分 眼图分析方法测试实验

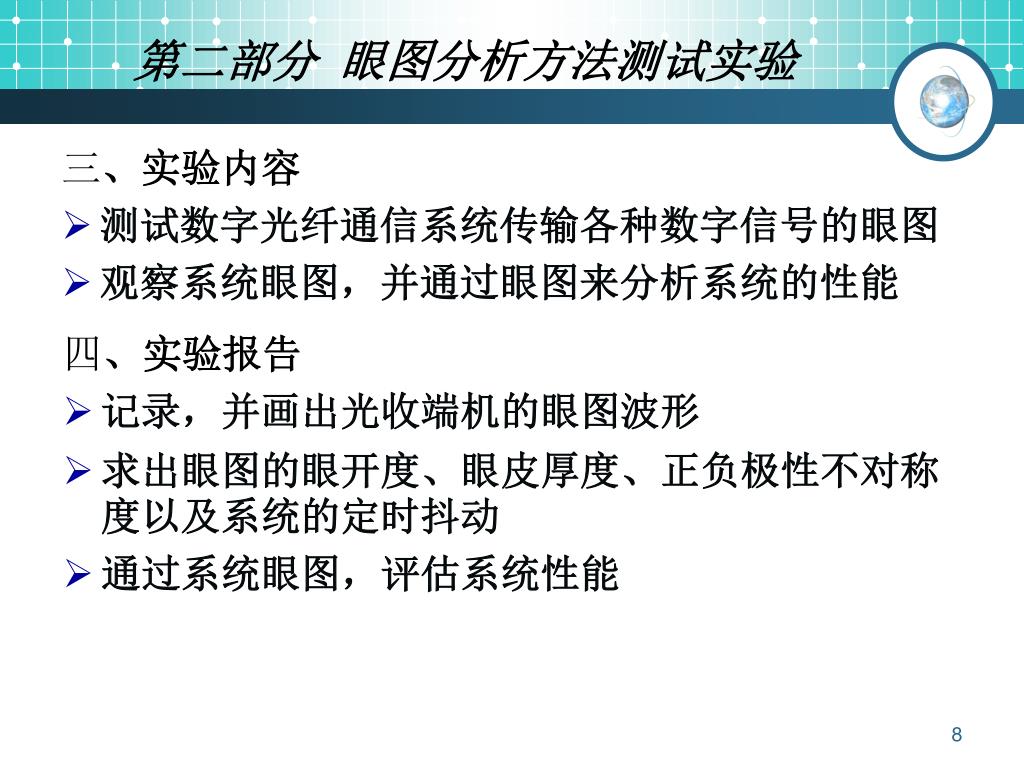

三、实验内容

  • 测试数字光纤通信系统传输各种数字信号的眼图
  • 观察系统眼图,并通过眼图来分析系统的性能

四、实验报告

  • 记录,并画出光收端机的眼图波形
  • 求出眼图的眼开度、眼皮厚度、正负极性不对称度以及系统的定时抖动
  • 通过系统眼图,评估系统性能
