  1. 常见电气元件认识上

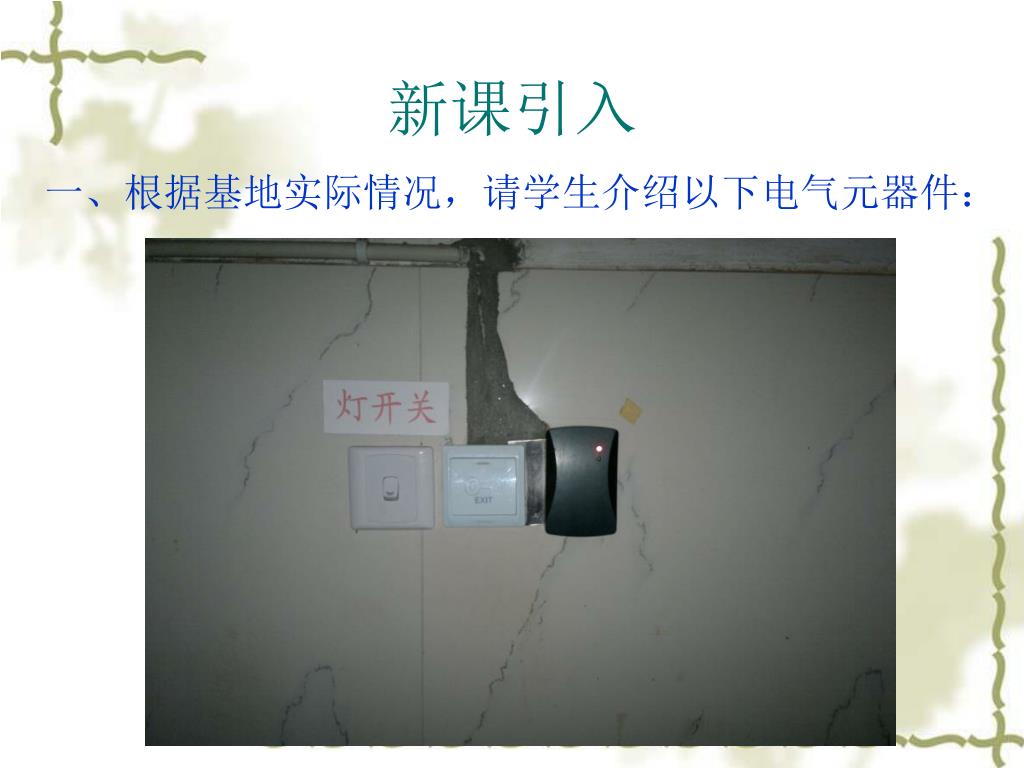

  2. 新课引入 一、根据基地实际情况，请学生介绍以下电气元器件：

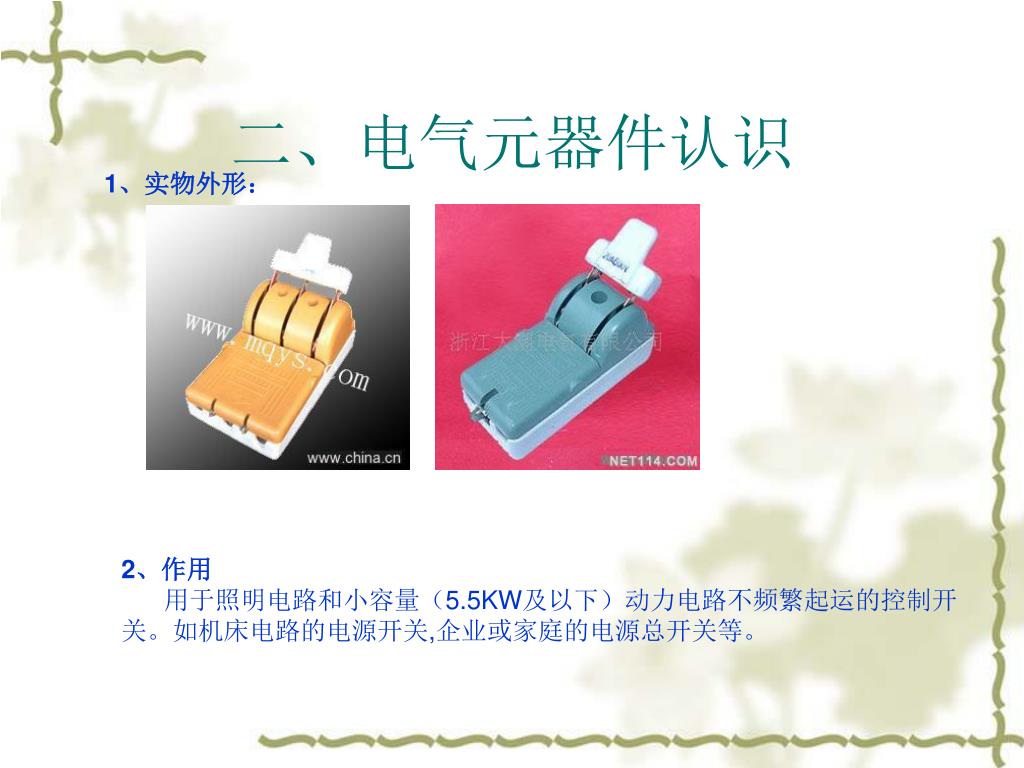

  3. 二、电气元器件认识 1、实物外形： 2、作用 用于照明电路和小容量（5.5KW及以下）动力电路不频繁起运的控制开关。如机床电路的电源开关,企业或家庭的电源总开关等。

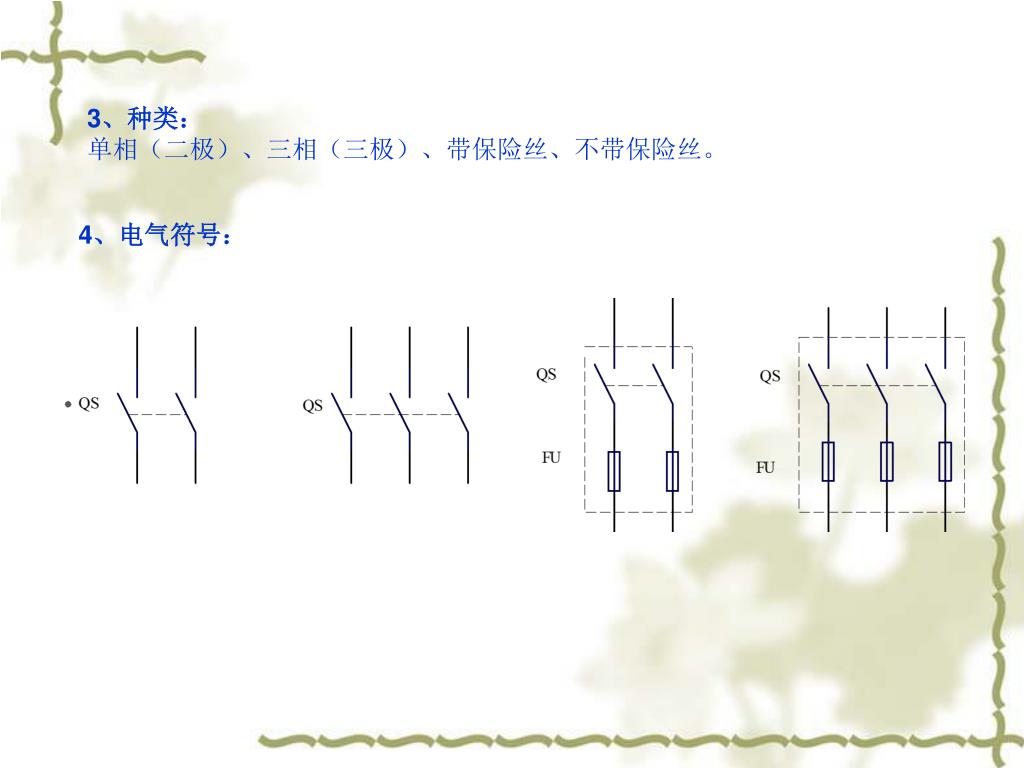

  4. 3、种类： 单相（二极）、三相（三极）、带保险丝、不带保险丝。 4、电气符号：

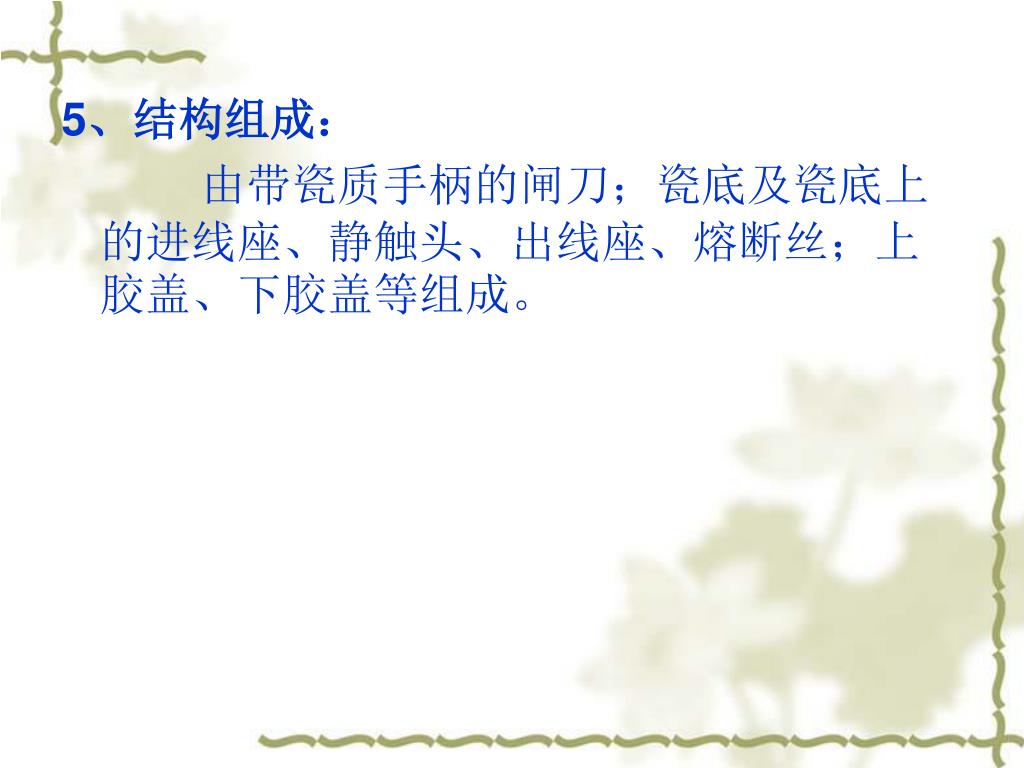

  5. 5、结构组成： 由带瓷质手柄的闸刀；瓷底及瓷底上的进线座、静触头、出线座、熔断丝；上胶盖、下胶盖等组成。

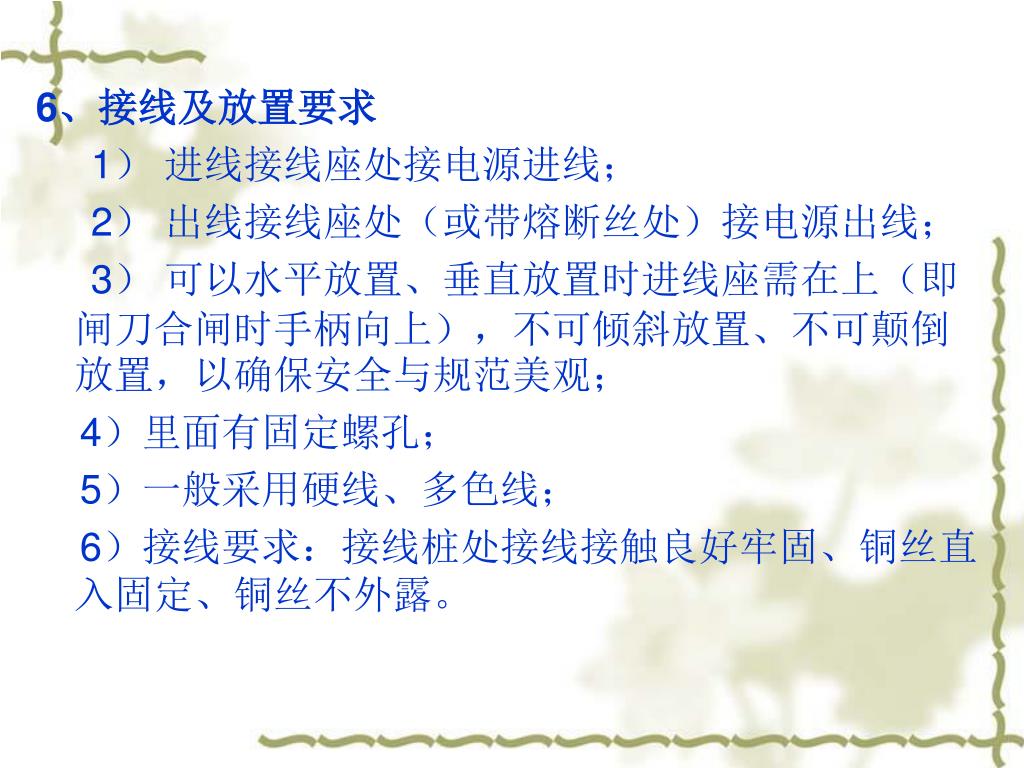

  6. 6、接线及放置要求 1） 进线接线座处接电源进线； 2） 出线接线座处（或带熔断丝处）接电源出线； 3） 可以水平放置、垂直放置时进线座需在上（即闸刀合闸时手柄向上），不可倾斜放置、不可颠倒放置，以确保安全与规范美观； 4）里面有固定螺孔； 5）一般采用硬线、多色线； 6）接线要求：接线桩处接线接触良好牢固、铜丝直入固定、铜丝不外露。

  7. 二、组合开关（转换开关） 1、实物外形 2、作用： 可用为电源引入开关，或作为小容量（5.5KW及以下）电动机的直接启动、停止、反转和调速装置等。 3、电气符号：

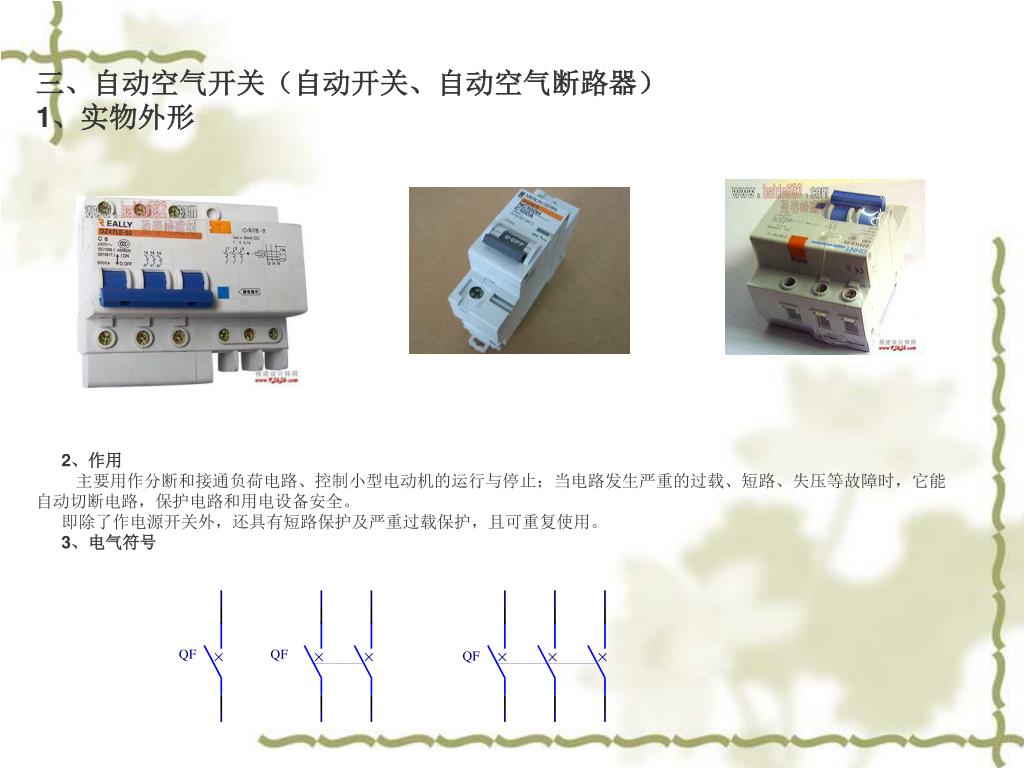

  8. 三、自动空气开关（自动开关、自动空气断路器）三、自动空气开关（自动开关、自动空气断路器） 1、实物外形 2、作用 主要用作分断和接通负荷电路、控制小型电动机的运行与停止；当电路发生严重的过载、短路、失压等故障时，它能自动切断电路，保护电路和用电设备安全。 即除了作电源开关外，还具有短路保护及严重过载保护，且可重复使用。 3、电气符号

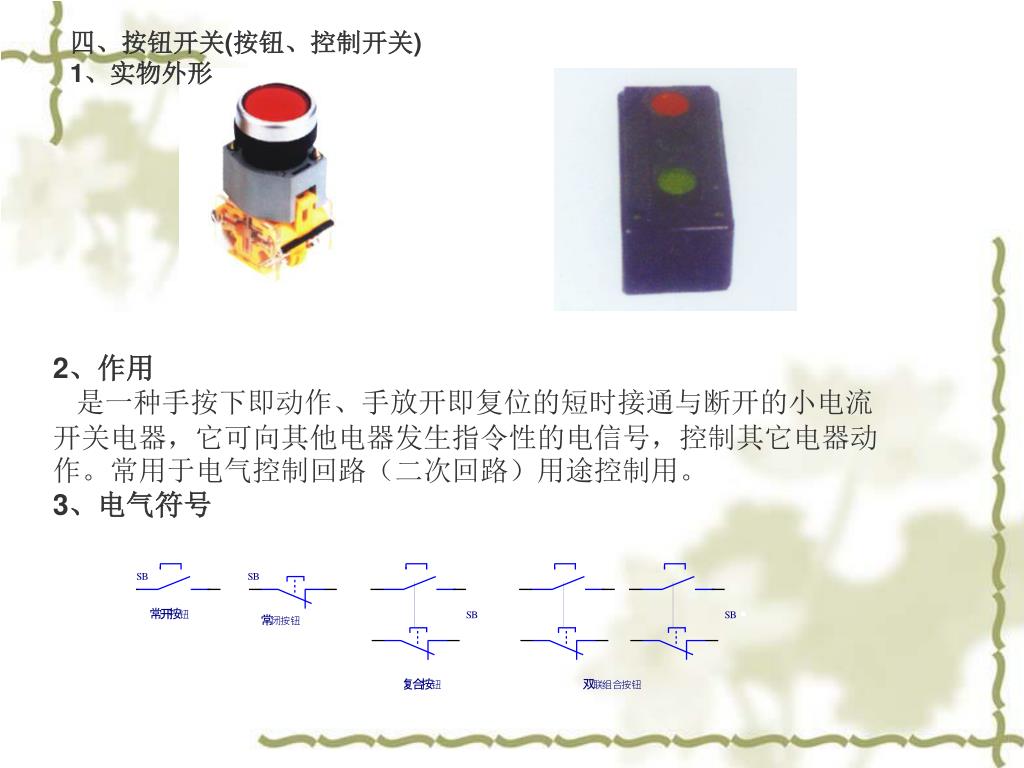

  9. 四、按钮开关(按钮、控制开关) 1、实物外形 2、作用 是一种手按下即动作、手放开即复位的短时接通与断开的小电流开关电器，它可向其他电器发生指令性的电信号，控制其它电器动作。常用于电气控制回路（二次回路）用途控制用。 3、电气符号

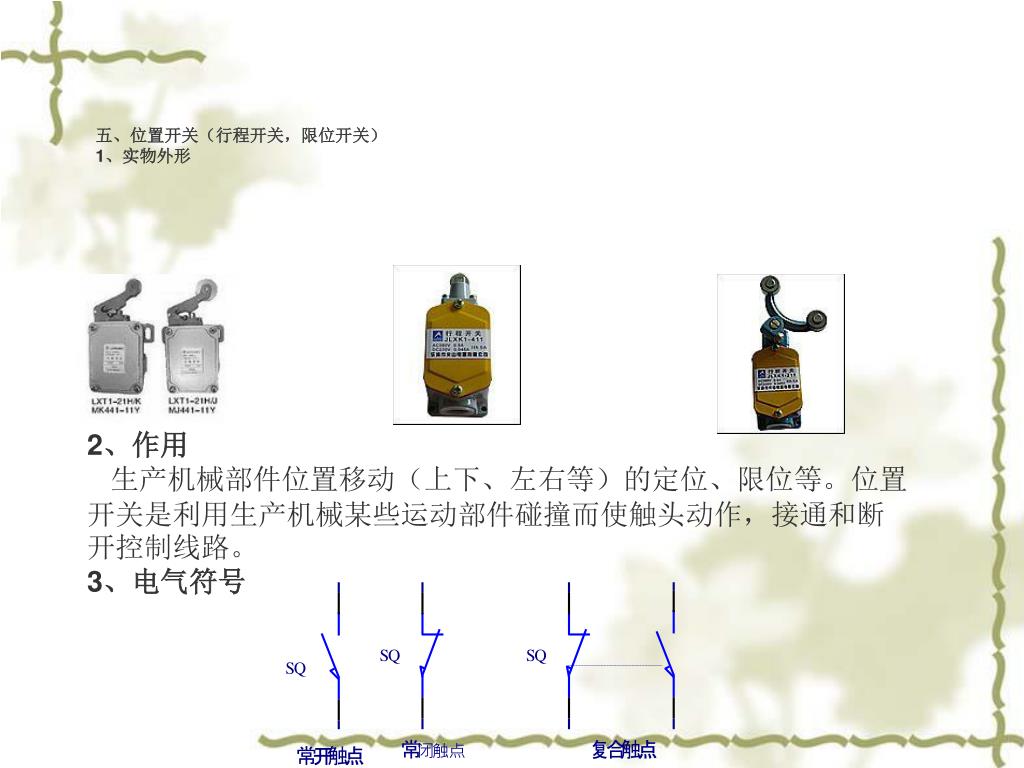

  10. 五、位置开关（行程开关，限位开关） 1、实物外形 2、作用 生产机械部件位置移动（上下、左右等）的定位、限位等。位置开关是利用生产机械某些运动部件碰撞而使触头动作，接通和断开控制线路。 3、电气符号

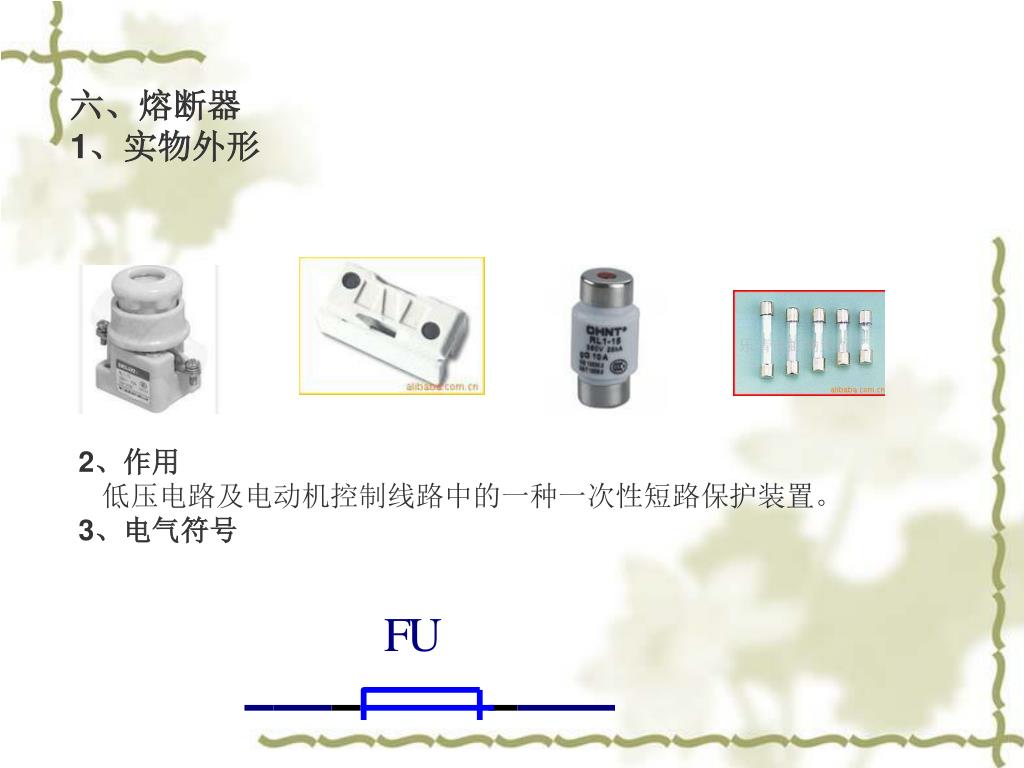

  11. 六、熔断器 1、实物外形 2、作用 低压电路及电动机控制线路中的一种一次性短路保护装置。 3、电气符号

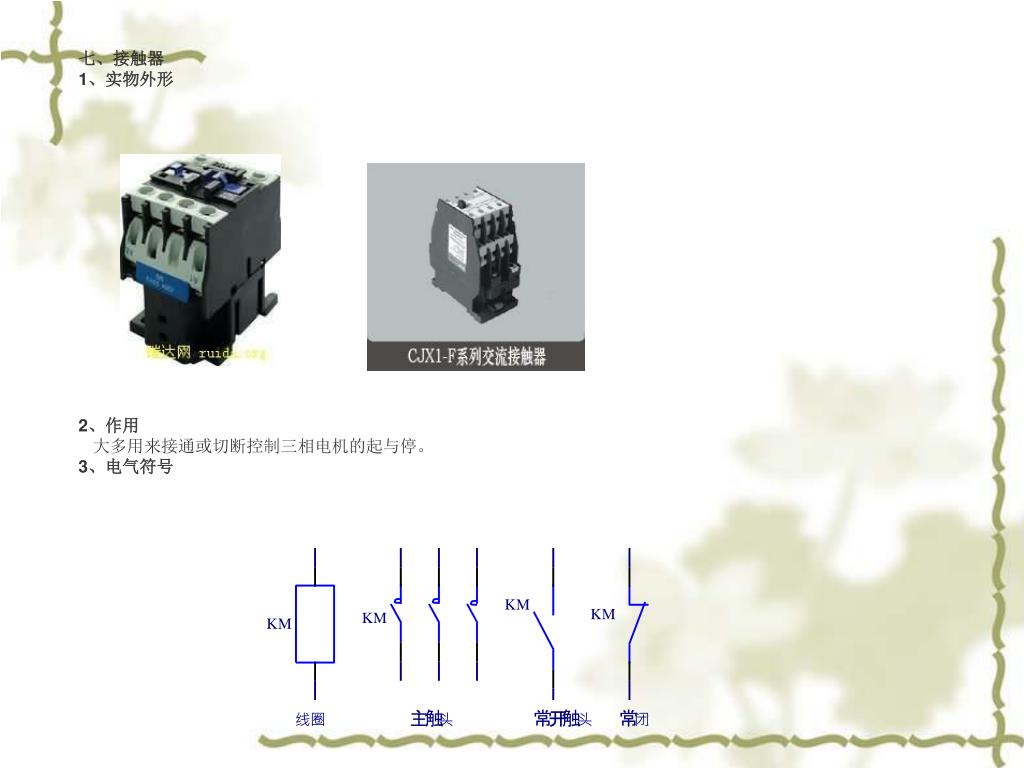

  12. 七、接触器 1、实物外形 2、作用 大多用来接通或切断控制三相电机的起与停。 3、电气符号

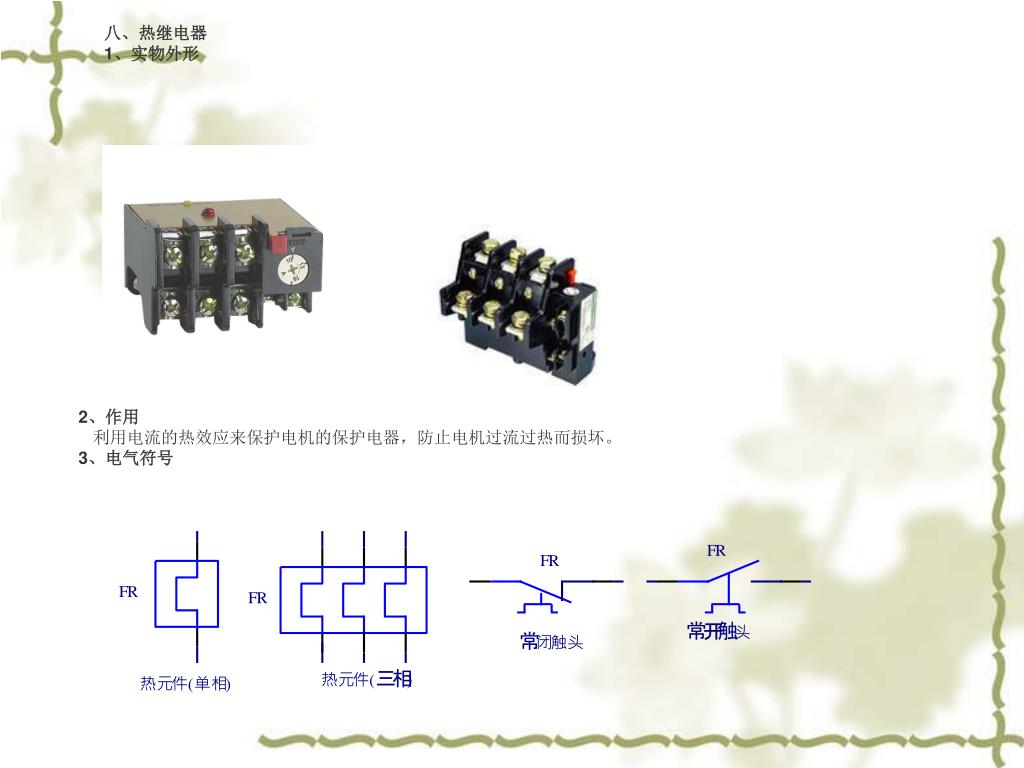

  13. 八、热继电器 1、实物外形 2、作用 利用电流的热效应来保护电机的保护电器，防止电机过流过热而损坏。 3、电气符号

  14. 整理笔记
