  1. 08继电（2） 第八组

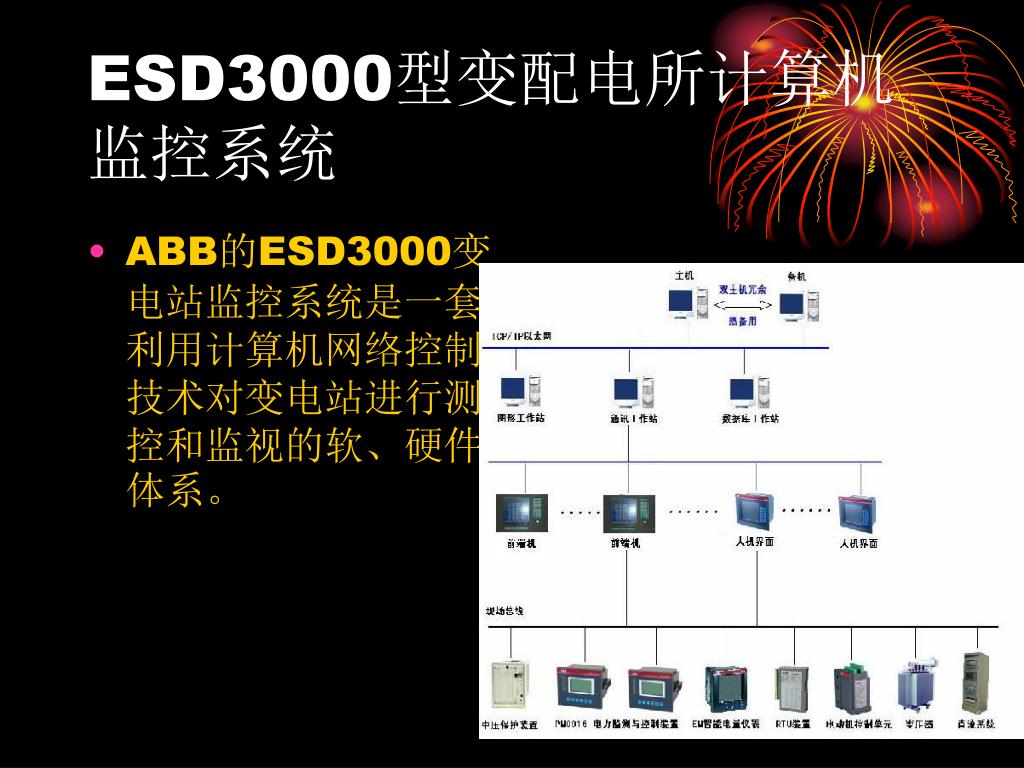

  2. ESD3000型变配电所计算机监控系统 • ABB的ESD3000变电站监控系统是一套利用计算机网络控制技术对变电站进行测控和监视的软、硬件体系。

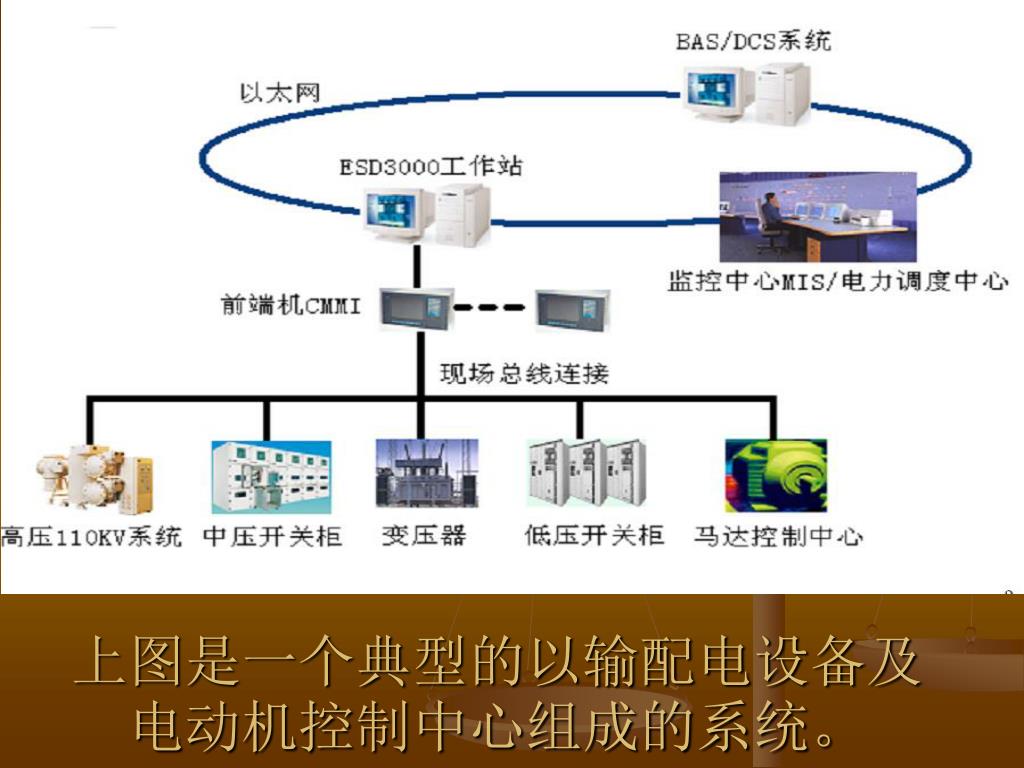

  3. 上图是一个典型的以输配电设备及电动机控制中心组成的系统。上图是一个典型的以输配电设备及电动机控制中心组成的系统。

  4. 功能界面概述 • 在 ESD3000系统中存在大量的功能界面，其中包含了中、高压的综合继电器保护装置设 • 定界面、电力变压器参数设置界面、直流屏及 UPS 参数设置界面、电力参量仪表的参数设置 • 界面、低压马达控制中心 M101/M102 设置界面等等。 • 以下以中、 高压的综合继保设置界面和低压马达马达控制中心 M101/M102 运行参数设置 • 界面为例进行阐述说明。

  5. ESD3000变电站监控系统的智能化与自动化 • 通过ESD3000变电站监控系统，可以使监控中心实时掌握变电站的的运行情况，直接对相关设备进行操作，及时了解故障情况，并迅速进行处理，使整个供电系统的管理科学化、规范化，并且还与其它上级调度与管理系统交换数据，充分发挥整体优势，进行全系统的信息综合管理。

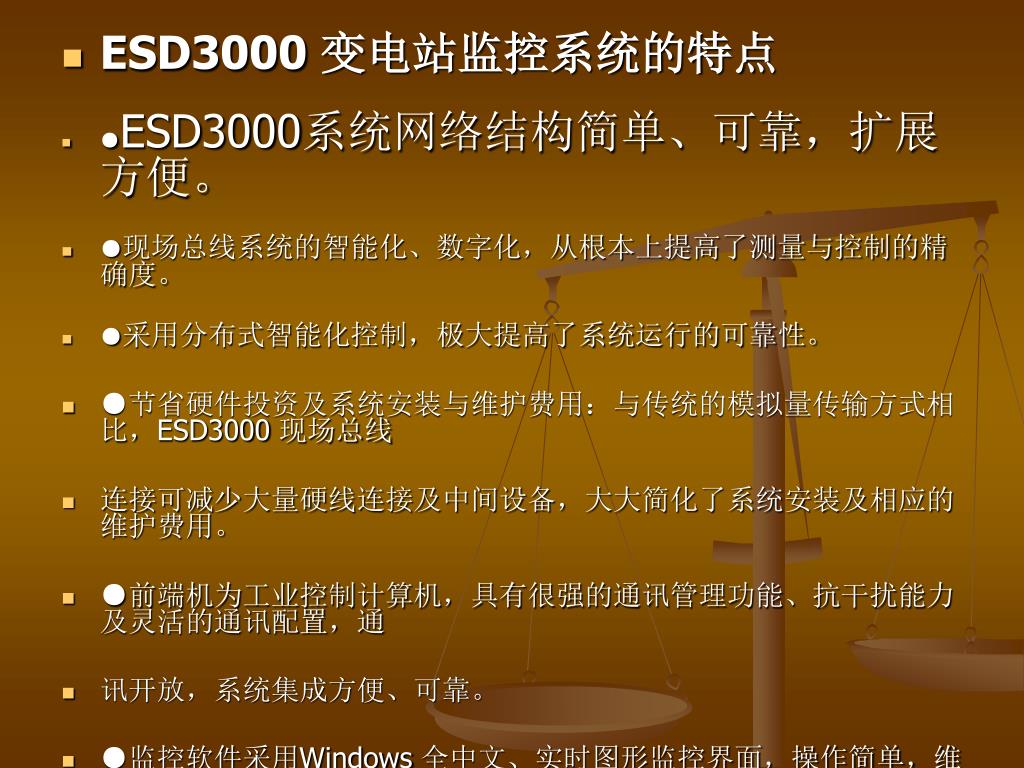

  6. ESD3000 变电站监控系统的特点 • ●ESD3000系统网络结构简单、可靠，扩展方便。 • ●现场总线系统的智能化、数字化，从根本上提高了测量与控制的精确度。 • ●采用分布式智能化控制，极大提高了系统运行的可靠性。 • ●节省硬件投资及系统安装与维护费用：与传统的模拟量传输方式相比，ESD3000 现场总线 • 连接可减少大量硬线连接及中间设备，大大简化了系统安装及相应的维护费用。 • ●前端机为工业控制计算机，具有很强的通讯管理功能、抗干扰能力及灵活的通讯配置，通 • 讯开放，系统集成方便、可靠。 • ●监控软件采用Windows 全中文、实时图形监控界面，操作简单，维护方便。

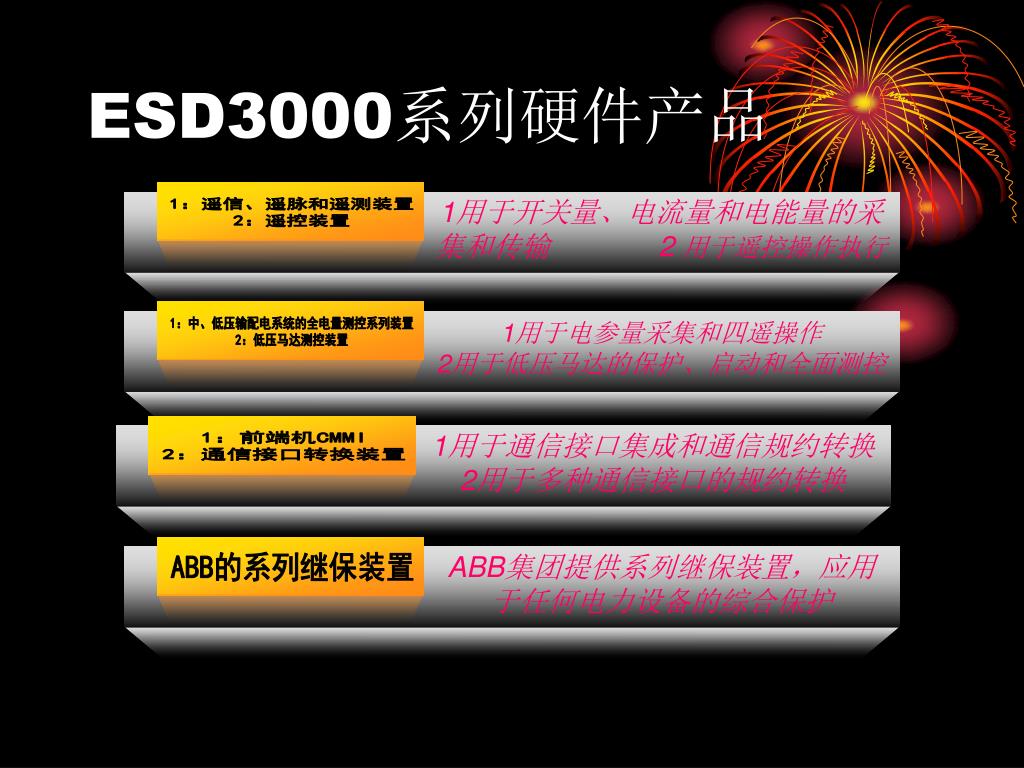

  7. 1用于开关量、电流量和电能量的采集和传输 2 用于遥控操作执行 1用于电参量采集和四遥操作 2用于低压马达的保护、启动和全面测控 1用于通信接口集成和通信规约转换 2用于多种通信接口的规约转换 ABB集团提供系列继保装置，应用于任何电力设备的综合保护 1：遥信、遥脉和遥测装置 2：遥控装置 1：中、低压输配电系统的全电量测控系列装置 2：低压马达测控装置 1：前端机CMMI 2：通信接口转换装置 ABB的系列继保装置 ESD3000系列硬件产品

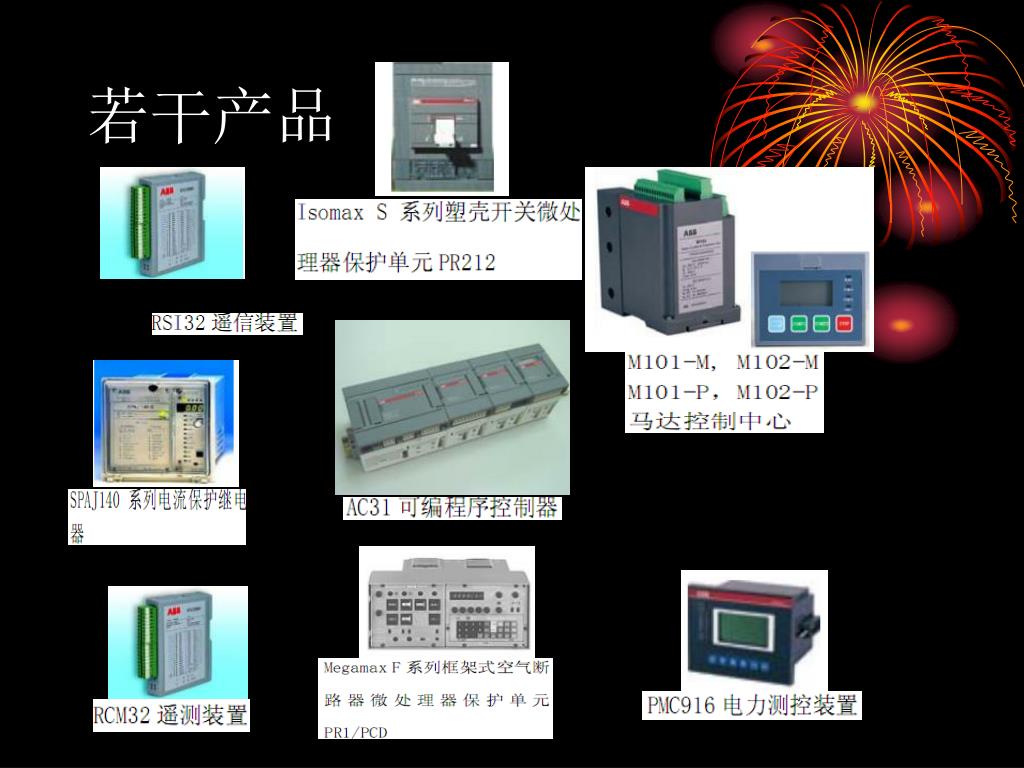

  8. 若干产品

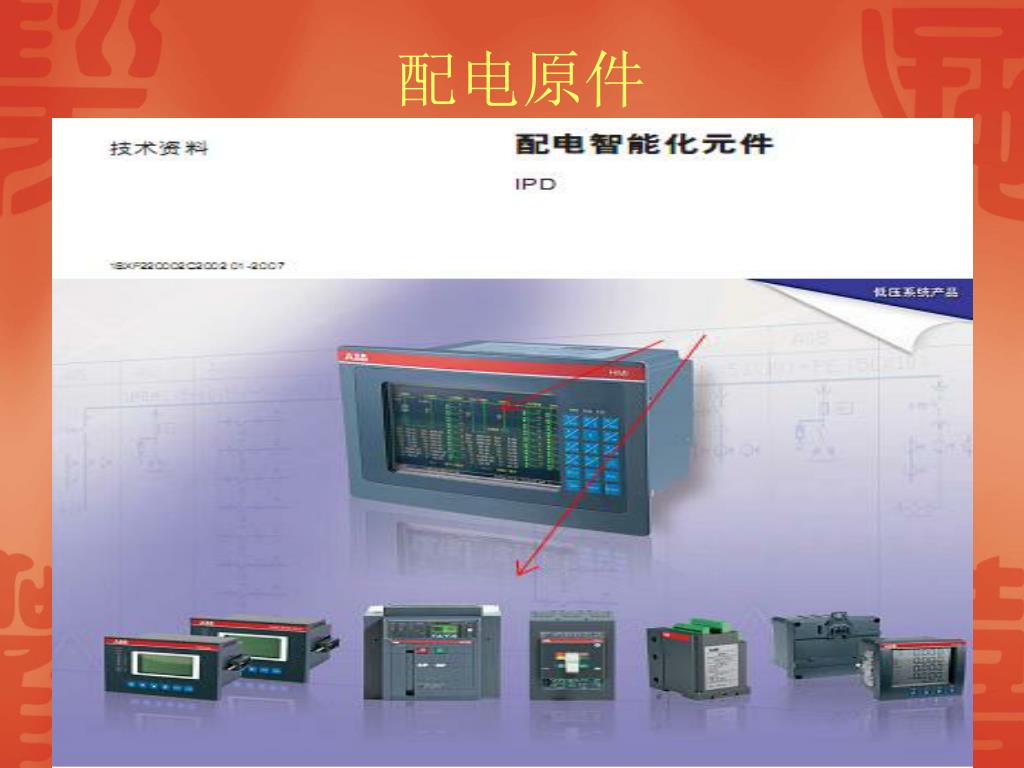

  9. 配电原件

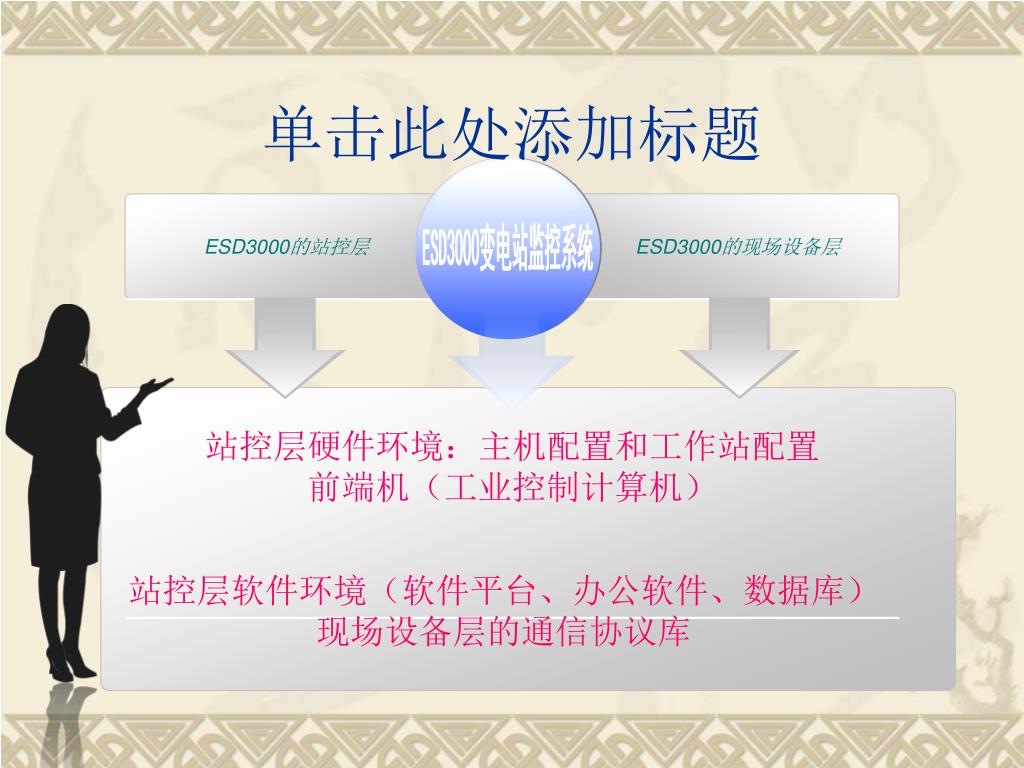

  10. 单击此处添加标题 ESD3000的站控层 ESD3000的现场设备层 ESD3000变电站监控系统 站控层硬件环境：主机配置和工作站配置 前端机（工业控制计算机） 站控层软件环境（软件平台、办公软件、数据库） 现场设备层的通信协议库

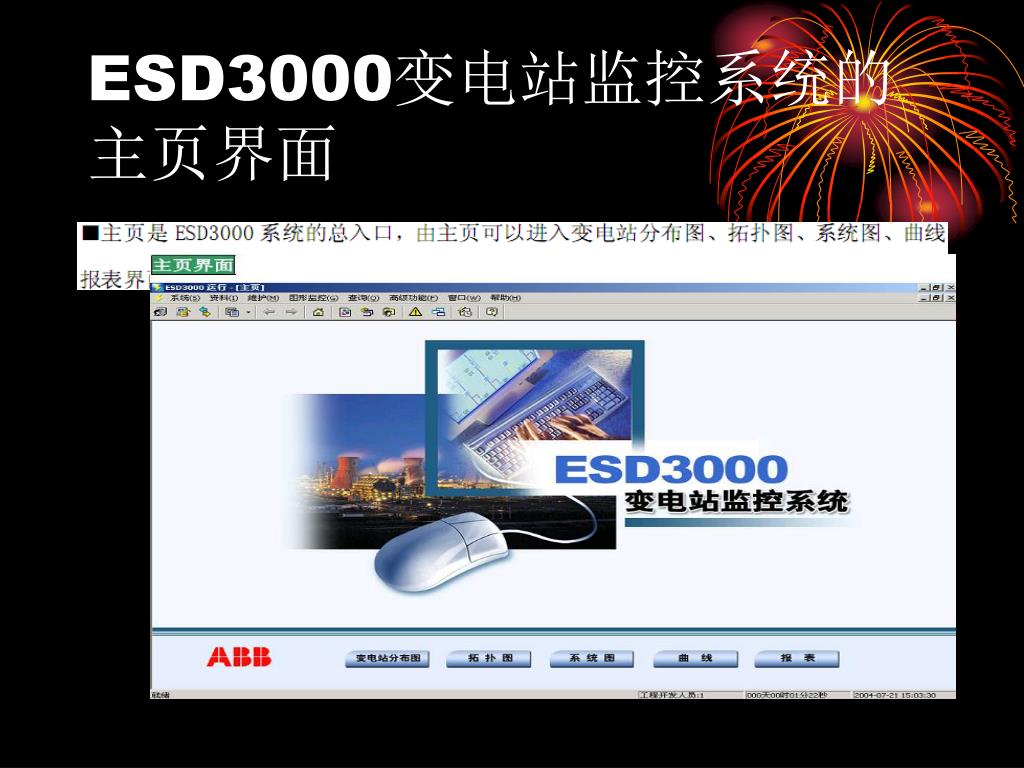

  11. ESD3000变电站监控系统的主页界面

  12. 1 3 1 2 ESD3000变电站监控系统的菜单和工具栏 单击此处添加段落文字内容 登录操作 锁机操作 运行编辑/切换操作 打开文件列表操作 单击此处添加段落文字内容

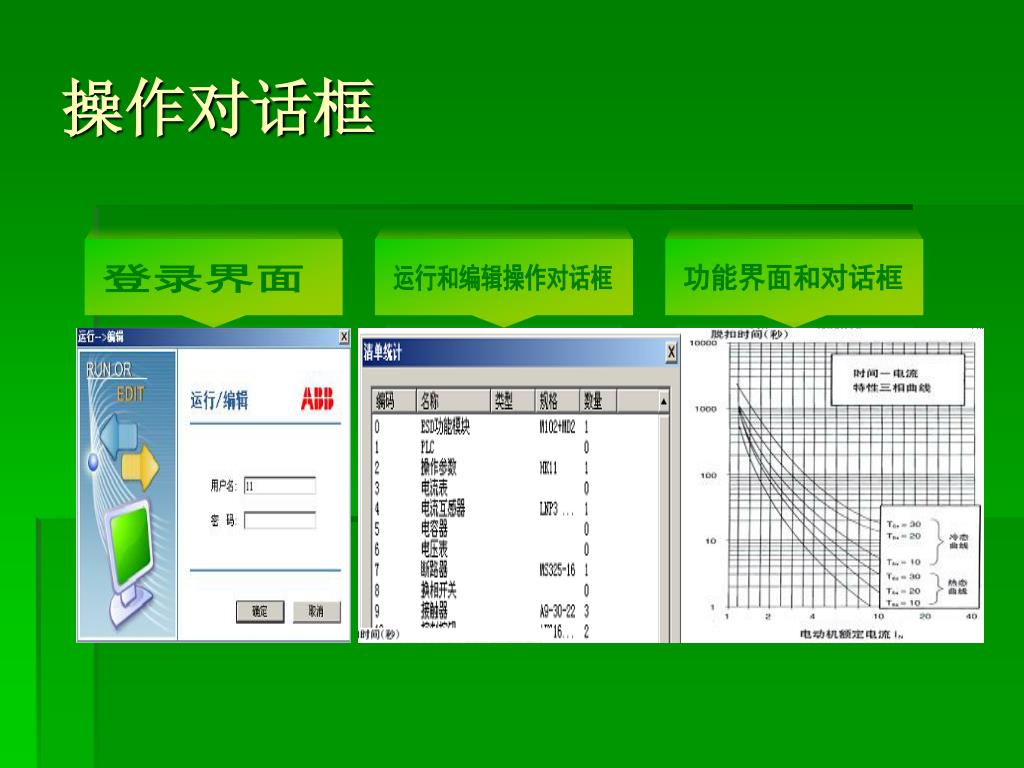

  13. 操作对话框 登录界面 运行和编辑操作对话框 功能界面和对话框 单击此处添加段落文字内容 单击此处添加段落文字内容 单击此处添加段落文字内容 单击此处添加段落文字内容 单击此处添加段落文字内容 单击此处添加段落文字内容 单击此处添加段落文字内容 单击此处添加段落文字内容 单击此处添加段落文字内容

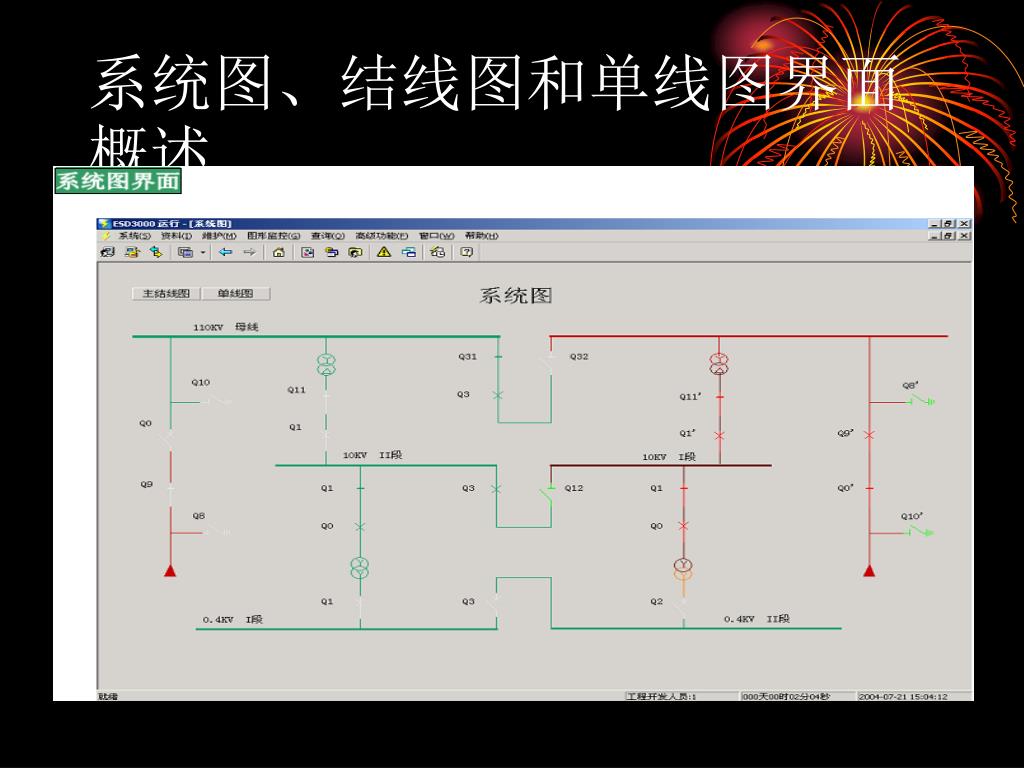

  14. 系统图、结线图和单线图界面概述

  15. 各种用途 一览图功能，即从直观上对全电力系统进行全盘掌握的画面。反映了 35KV/110KV 电力系统的电能输入端口配置状况及保护配置状况 系统图上有一览图切换按钮、 前一画面切换按钮、 事件画面切换按钮和报警画面切换按钮。 用途 系统图上方配备有依据需求专门设计的菜单条。 系统图及其它界面上均有画面标题、日期和时间 当报警信息来临时，报警指示会闪烁，同时弹出报警画面供操作人员检查。

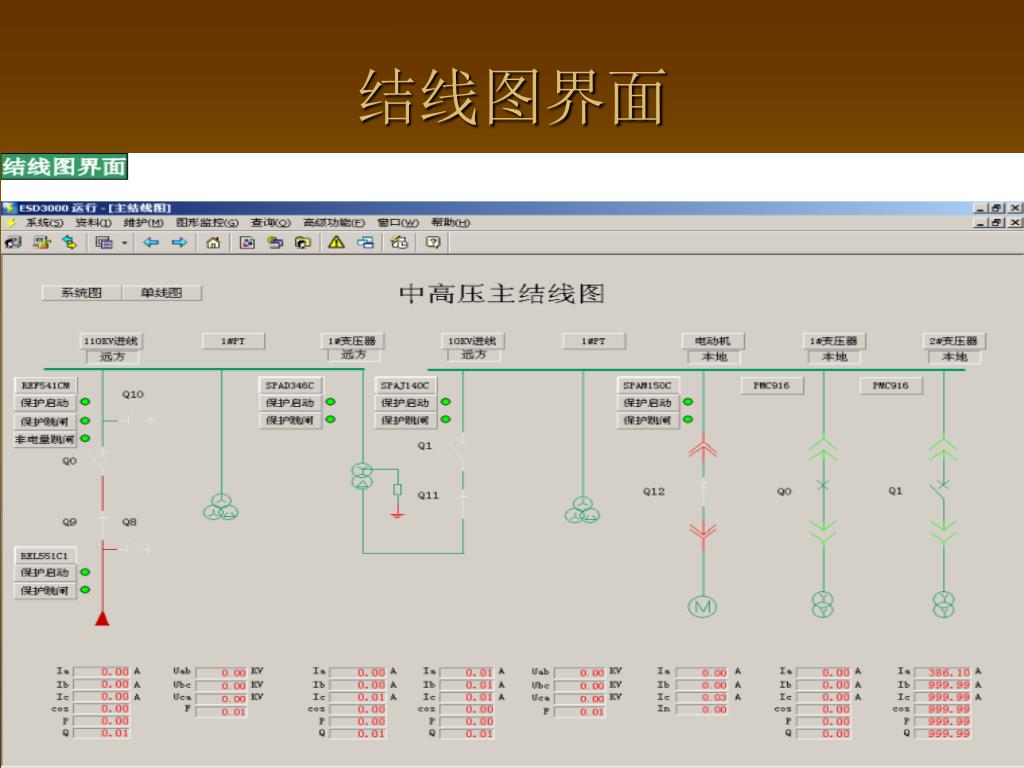

  16. 结线图界面

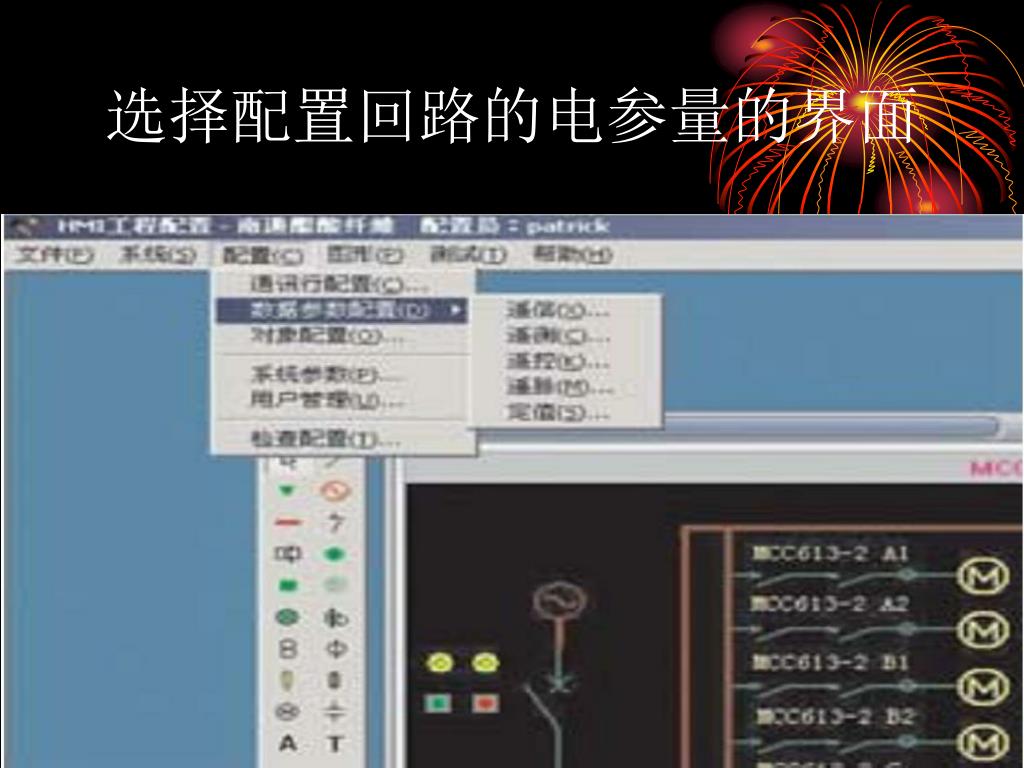

  17. 选择配置回路的电参量的界面

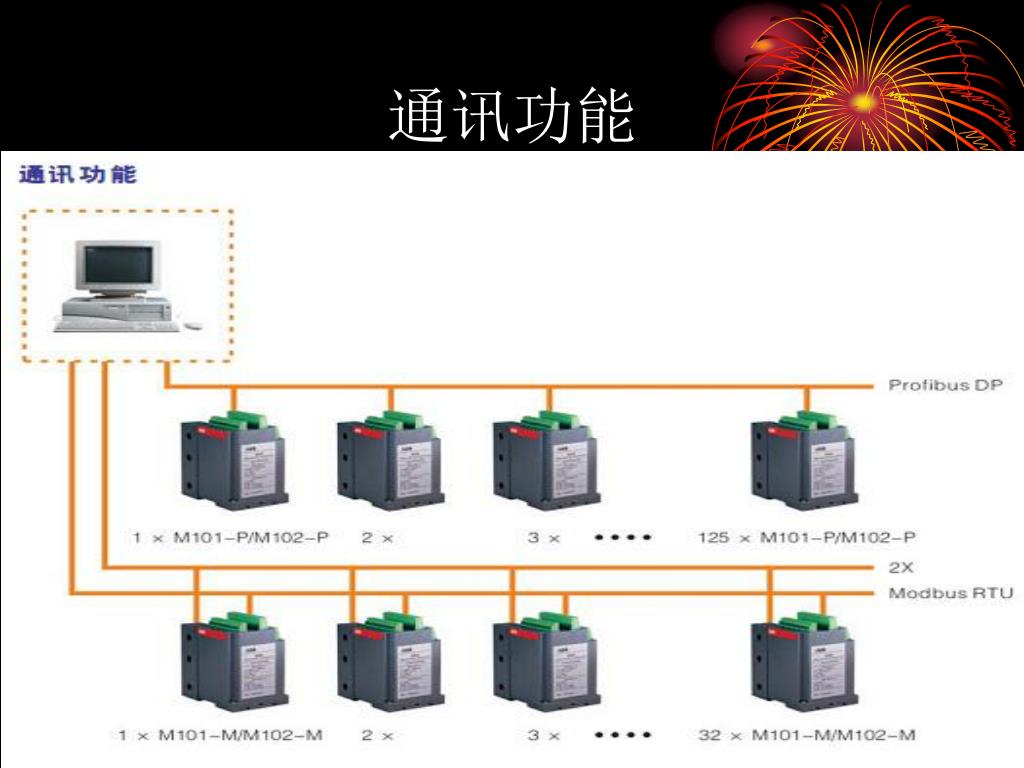

  18. 通讯功能

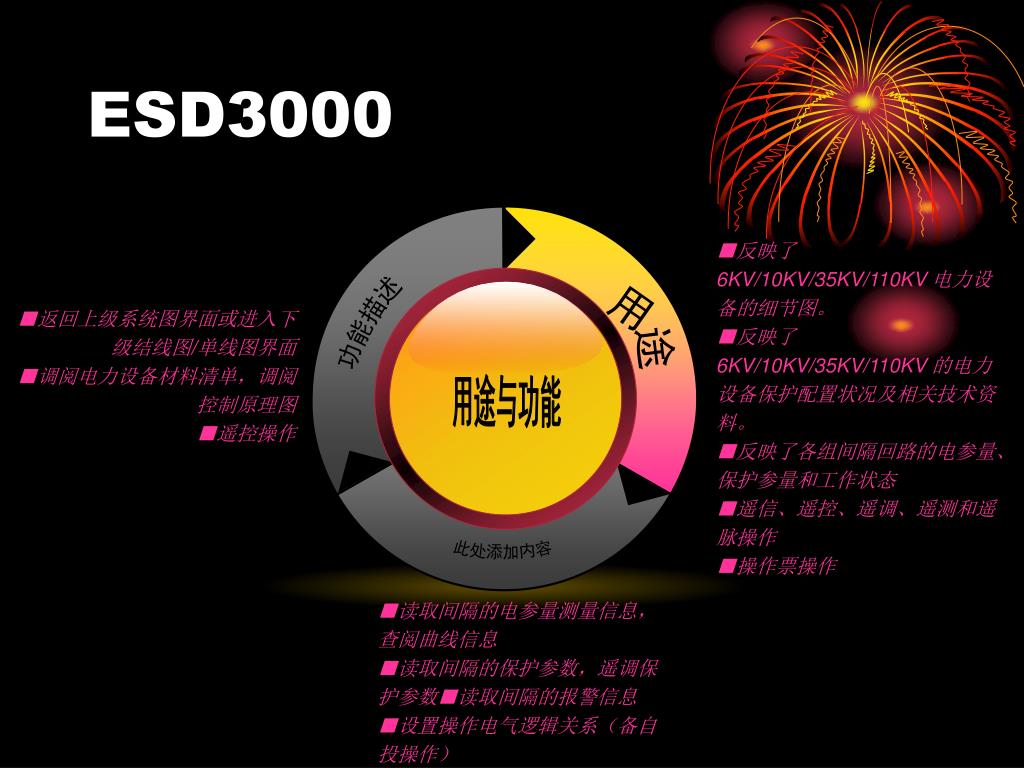

  19. ESD3000 用途 功能描述 ■返回上级系统图界面或进入下级结线图/单线图界面 ■调阅电力设备材料清单，调阅控制原理图 ■遥控操作 用途与功能 ■反映了 6KV/10KV/35KV/110KV 电力设备的细节图。 ■反映了 6KV/10KV/35KV/110KV 的电力设备保护配置状况及相关技术资料。 ■反映了各组间隔回路的电参量、保护参量和工作状态 ■遥信、遥控、遥调、遥测和遥脉操作 ■操作票操作 此处添加内容 ■读取间隔的电参量测量信息，查阅曲线信息 ■读取间隔的保护参数，遥调保护参数■读取间隔的报警信息 ■设置操作电气逻辑关系（备自投操作）

  20. 单线图界面

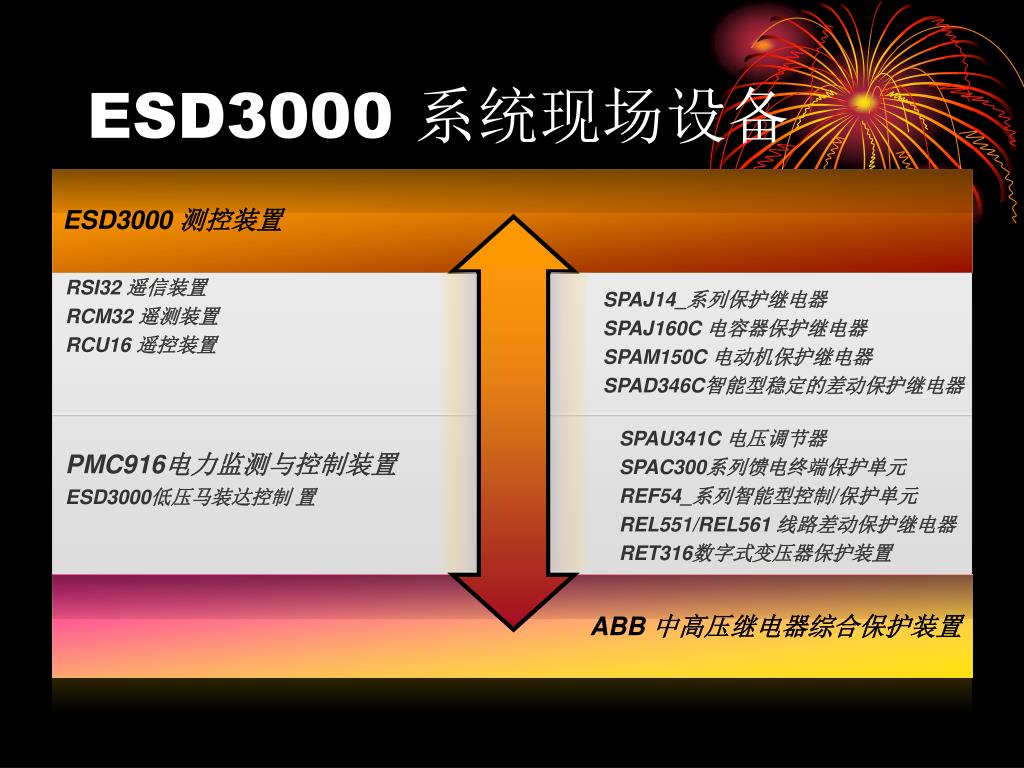

  21. ESD3000 系统现场设备 ESD3000 测控装置 RSI32 遥信装置 RCM32 遥测装置 RCU16 遥控装置 SPAJ14_系列保护继电器 SPAJ160C 电容器保护继电器 SPAM150C 电动机保护继电器 SPAD346C智能型稳定的差动保护继电器 PMC916电力监测与控制装置 ESD3000低压马装达控制 置 SPAU341C 电压调节器 SPAC300系列馈电终端保护单元 REF54_系列智能型控制/保护单元 REL551/REL561 线路差动保护继电器 RET316数字式变压器保护装置 ABB 中高压继电器综合保护装置

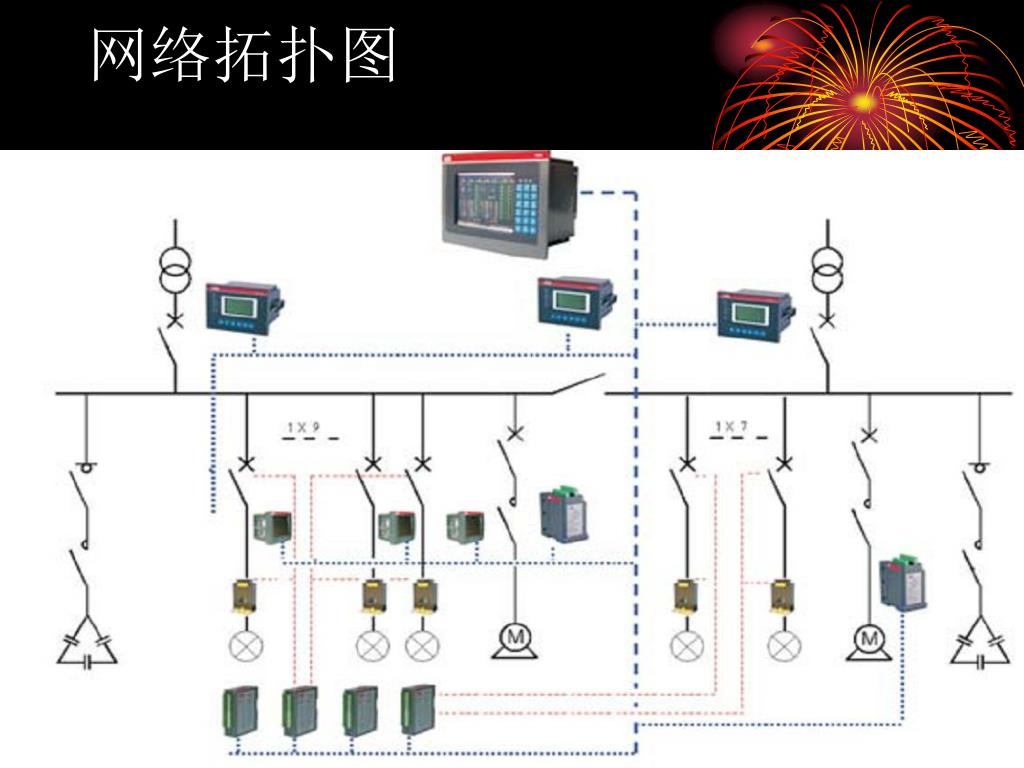

  22. 网络拓扑图

  23. 谢谢欣赏 请评价
