第 11 章 图像的编码技术

第 11 章 图像的编码技术. 图像编码的研究背景 —— 通信方式改变带来的需求. 信息传输方式发生了很大的改变 通信方式的改变 文字 + 语音  图像 + 文字 + 语音 通信对象的改变 人与人 人与机器，机器与机器. 图像编码的研究背景 —— 通信方式改变带来的需求. 由于通信方式和通信对象的改变带来的最大问题是： 传输带宽、速度、存储器容量的限制。 给我们带来的一个难题，也给了我们一个机会： 如何用软件的手段来解决硬件上的物理极限。. 图像编码的研究背景 —— 海量数据带来的需求. 数码图像的普及，导致了数据量的庞大。

allegra-alston
Download Presentation

第 11 章 图像的编码技术

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第11章 图像的编码技术

  2. 图像编码的研究背景——通信方式改变带来的需求图像编码的研究背景——通信方式改变带来的需求 • 信息传输方式发生了很大的改变 • 通信方式的改变文字+语音图像+文字+语音 • 通信对象的改变人与人人与机器，机器与机器

  3. 图像编码的研究背景——通信方式改变带来的需求图像编码的研究背景——通信方式改变带来的需求 • 由于通信方式和通信对象的改变带来的最大问题是： 传输带宽、速度、存储器容量的限制。 • 给我们带来的一个难题，也给了我们一个机会： 如何用软件的手段来解决硬件上的物理极限。

  4. 图像编码的研究背景——海量数据带来的需求 • 数码图像的普及，导致了数据量的庞大。 • 图像的传输与存储，必须解决图像数据的压缩问题。

  5. 彩色视频数据量分析 • 对于电视画面的分辨率640*480的彩色图像，每秒30帧，则一秒钟的数据量为： 640*480*24*30=221.12M • 播放时，需要221Mbps的通信回路。

  6. 彩色视频数据量分析 • 实时传输： 在10M带宽网上实时传输的话，需要压缩到原来数据量的0.045， 即0.36bit/pixel。 • 存储：（按1张光盘可存640M计算） 如果不进行压缩，1张CD则仅可以存放2.89秒的数据。存2小时的信息则需要压缩到原来数据量的0.0004，即：0.003bit/pixel。

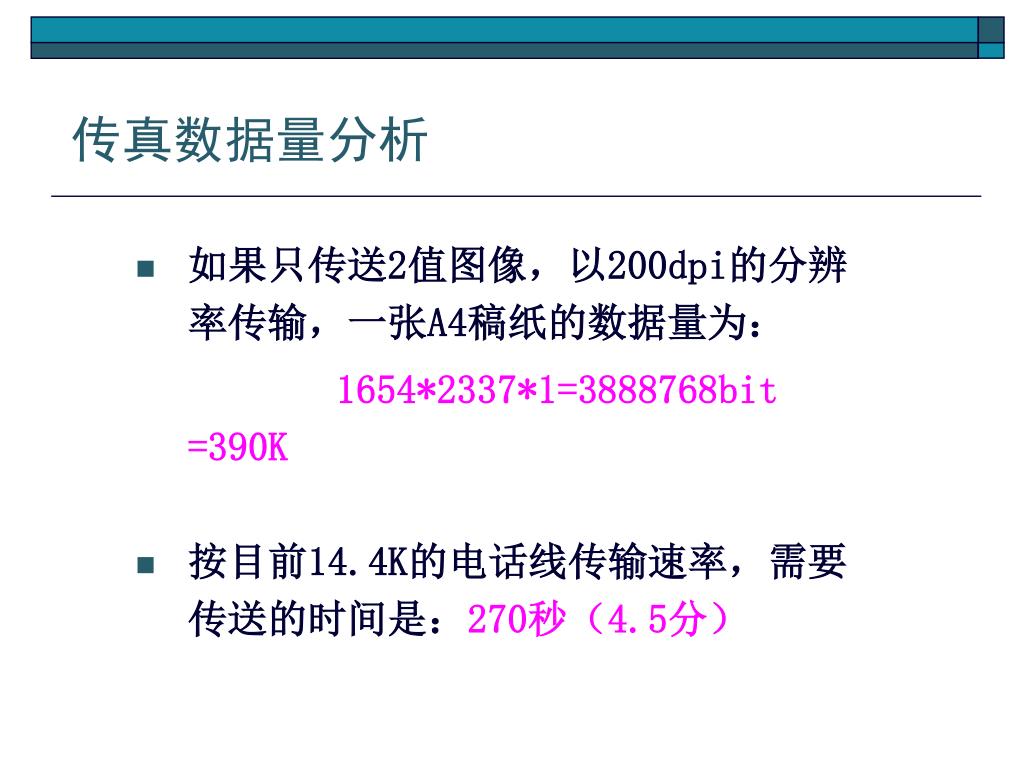

  7. 传真数据量分析 • 如果只传送2值图像，以200dpi的分辨率传输，一张A4稿纸的数据量为： 1654*2337*1=3888768bit =390K • 按目前14.4K的电话线传输速率，需要传送的时间是：270秒（4.5分）

  8. 图像通信系统模型 图像信源编码 图像信息源 图像预处理 调制 信道编码 信道传输 图像信源解码 显示图像 解调 信道解码

  9. 讨论的内容 • 数据的冗余 • 图像压缩编码简介 • 行程编码 • Huffman编码 • DCT变换编码 • 混合编码

  10. 作 业（共1题） 第262页 第1题(1),(2)
