地殼均衡理論. 大陸地殼和海洋地殼都是浮在密度較大的地函之上,並且達到平衡狀態,因此較高的地表便有較深的根部,地表由於侵蝕和沈積的結果高度不斷改變,因此地殼就要產生垂直方向的運動,以達成新的平衡狀態。. 不同密度,海殼與陸殼. 相同密度,不同厚度的陸殼. 阿基米德原理. 地殼均衡理論-模型. #. 一 、 普拉特學說 ( Pratt 's Theory ). Pratt( 普拉特 ) 認為地殼是由 不同密度 的岩石柱體所組成,都浮在密度較大且具可塑性的地函之上,而且各岩石柱體底部的深度都相同。
E N D

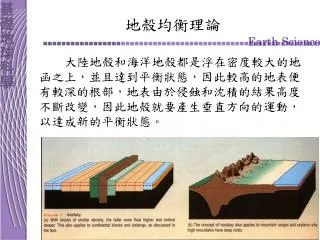

地殼均衡理論 大陸地殼和海洋地殼都是浮在密度較大的地函之上,並且達到平衡狀態,因此較高的地表便有較深的根部,地表由於侵蝕和沈積的結果高度不斷改變,因此地殼就要產生垂直方向的運動,以達成新的平衡狀態。
不同密度,海殼與陸殼 相同密度,不同厚度的陸殼 阿基米德原理
地殼均衡理論-模型 # 一、普拉特學說(Pratt's Theory) Pratt(普拉特) 認為地殼是由不同密度的岩石柱體所組成,都浮在密度較大且具可塑性的地函之上,而且各岩石柱體底部的深度都相同。 也就是說海洋地殼密度較大,大陸地殼密度較小,才能達成岩石柱體底部位置等深。 這個平面就叫做均衡面(Level of Compensation) ,具有相同的壓力。
地殼均衡理論-模型 二、艾瑞學說(Airy's Theory) Airy (艾瑞) 認為地殼都是由相同密度厚度不同的岩石柱體所組成,都浮在地函上,所以底部位置並不相同。也就是地殼突起的地方,其岩柱體會往下延伸到比較深的地方,才能符合阿基米德原理。
山根均衡學說 在同一底層之上,各岩塊厚度不同,高山厚度大,其下較重的地函物質較少,而低地厚度小,其下有較多比較重的地函物質,所以總質量彼此仍舊可以平衡,因為山的高可以由其深的根來補償之,換言之,山愈高則根愈深,這就是山根均衡學說(Roots of Mountain Theory of Isostasy).
山根均衡學說 冰山 海水 密度較小 地殼 密度較小 地函 密度較大 密度較大 密度較大 A A' (b) (a)
P1 P2 P3 地殼均衡面 = =
地殼均衡理論之證據(一) • 喜馬拉雅山的重力分佈 重力值大的地方對應物體質量或密度較為集中的地方,陸殼上的山脈其下方往往存在山根,山根的密度比其周圍的地函密度小 地勢高的地方可得到較大的重力值,而地勢低的地方有較小的重力值
2.7 地殼均衡理論之證據(二) • 斯堪地納為亞半島 400m 0.8 2.7 3.2 X=?m
地殼均衡理論之證據(三) • 浮力原理 冰山 海水 密度較小 地殼 密度較小 地函 密度較大 密度較大 密度較大 A A' (b) (a)
611 11/28 601 11/28 岩層的層態
岩層層態的量測-傾斜儀 走向指針 傾斜角度指針 氣泡水平儀
岩層層態的量測-傾斜儀 走向刻度(外圈) 傾斜角度刻度(內圈)
走向—層面與水平面交線的方向 以長邊方向與層面接觸
傾斜—層面與水平面的交角 以長邊方向與走向垂直接觸
45° 地質圖上代表層態的符號: 走向的方向 傾斜的角度 傾斜的方向
層態的應用 • 準確推測岩層的空間分佈 • 工程設計 • 順向坡
地形圖 • 表現地形起伏、河流和地物的分佈 • 構成要件: • 比例尺 • 等高線
地質圖 • 表現地形起伏、河流和地物的分佈 • 構成要件: • 比例尺 • 等高線
地質剖面圖 • 由地質圖讀取資料,做垂直剖面,可看出岩層在地下的分佈情形
由等高線圖(a)和地層分布(b)製作地質圖(c)由等高線圖(a)和地層分布(b)製作地質圖(c) C B A C A 200 150 B 100 50 (b) 地層分布 (c) 地質圖 (a) 等高線圖
X Y
露頭線 等高線
例題 :
613 11/28 例題 該地區岩層均為相同的砂、頁岩薄層互層,且岩層均向正北方下傾50度 ,圖中四地何者最有可能發生順向坡崩塌?
臺灣島的形成史 • 臺灣位於板塊聚合處 • 古生代晚期至中生代之間,古太平洋板塊與歐亞板塊擠壓,沈積物出露,是脊梁山脈東側變質雜岩的前身(含有菊石化石) • 古第三紀,南中國海張裂,多處盆地陷落,堆積沈積物,形成今日脊梁山脈的部分與雪山山脈的岩層
中新世晚期 • 歐亞板塊隱沒到菲律賓海板塊之下 • 東側有火山活動,形成海岸山脈的火山島弧和綠島、蘭嶼
上新世晚期 • 菲律賓海板塊與歐亞板塊激烈聚合 • 地層劇烈變形,褶皺、斷層、節理都非常發達
現在 • 第四紀,大屯火山、基隆火山噴發 • 東北方外海也有火山活動,形成龜山島、基隆嶼、棉花嶼等
