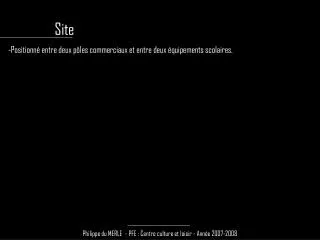

  1. -Positionné entre deux pôles commerciaux et entre deux équipements scolaires. Site Philippe du MERLE - PFE : Centre culture et loisir - Année 2007-2008

  2. Site • -Terrain : Parcelle délimitée sur une bande à l’état de friche. • Mixité urbain et rural : champs cultivés à proximité. Philippe du MERLE - PFE : Centre culture et loisir - Année 2007-2008

  3. -Bâti environnant : Equipements sportifs vétustes ayant un impact fort dans le quartier. • Pavillonnaire de type cité jardin, datant d’une 50 aine d’année. Site Philippe du MERLE - PFE : Centre culture et loisir - Année 2007-2008

  4. -Créer un lien traversant entre les deux pôles. • -Dynamiser le quartier par des activités de loisir et de culture. Objectifs • -Valoriser ce lien en le rendant attrayant. Philippe du MERLE - PFE : Centre culture et loisir - Année 2007-2008

  5. -Etroitesse du terrain : 30m, sans chaussée ni trottoirs existants. Contrainte Philippe du MERLE - PFE : Centre culture et loisir - Année 2007-2008

  6. -Position entre deux blocs pavillonnaires, impliquant un impact visuel à travailler avec soin. Contrainte Philippe du MERLE - PFE : Centre culture et loisir - Année 2007-2008

  7. Programme • -Reconstruction des équipements sportifs vétustes. (salle multisports, piscine) • -Création de salles de cinéma. • -Création d’une bibliothèque. • -Création d’un parcours paysager. Philippe du MERLE - PFE : Centre culture et loisir - Année 2007-2008

  8. -Equipements sportifs et cinémas encaissées : Impact visuel minime pour le pavillonnaire. • Canal visuel conservé entre les deux pôles. • -Parkings encaissés facilitant l’accès au sous-sol. Volumétrie • -Bibliothèque posée sur la couche paysagère dominant l’ensemble. -Couche paysagère étagée sur plusieurs niveaux. -Butte paysagère reprenant une partie du volume de terre extrait. Philippe du MERLE - PFE : Centre culture et loisir - Année 2007-2008 • -2 Patios liant au niveau 0 les étages encaissés.

  9. -Parcelle orientée est-ouest dans sa longueur Eclairage Philippe du MERLE - PFE : Centre culture et loisir - Année 2007-2008

  10. -Circulation éclairée naturellement par une bande vitrée de 3m de large (pour une profondeur de 7m). Eclairage Philippe du MERLE - PFE : Centre culture et loisir - Année 2007-2008

  11. -Salle multisports éclairée par 4 puits de lumière. Eclairage Philippe du MERLE - PFE : Centre culture et loisir - Année 2007-2008

  12. -Piscine éclairée par 3 puits de lumière, une bande vitrée et un patio. Eclairage Philippe du MERLE - PFE : Centre culture et loisir - Année 2007-2008

  13. -2 Patios offrant un apport lumineux supplémentaire. Eclairage Philippe du MERLE - PFE : Centre culture et loisir - Année 2007-2008

  14. -Dalles en béton alvéolé, 50 cm d’épaisseur, afin de supporter le poids de 2m de terre sur de grandes surfaces. Ne nécessitent pas d’isolant complémentaire. Structure Philippe du MERLE - PFE : Centre culture et loisir - Année 2007-2008

  15. -Voiles porteurs en béton épais de 30cm, sans isolant complémentaire. Structure Philippe du MERLE - PFE : Centre culture et loisir - Année 2007-2008

  16. -Structure de la piscine complétée par un système poteaux-poutres en béton. Structure Philippe du MERLE - PFE : Centre culture et loisir - Année 2007-2008

  17. -Axes visuels : dans le sens de la longueur de la parcelle, afin de limiter les vues donnant sur le pavillonnaire et de conserver le canal visuel de la bande parcellaire. Axes majeurs Philippe du MERLE - PFE : Centre culture et loisir - Année 2007-2008

  18. -Circulation et dégagements dans le sens de la longueur de la parcelle, limitant également les vues sur le pavillonnaire et privilégiant le canal visuel naturel du site. Axes majeurs Philippe du MERLE - PFE : Centre culture et loisir - Année 2007-2008
