施乐 3055 激光打印维修培训

施乐 3055 激光打印维修培训. 目录. 1. 激光打印机工作原理. 2. 3055 打印机的使用维修. 3. 3055 打印机的清洁维护. 一、 激光打印机的工作原理 :. 充电. 曝光. 显影. 消电清洁. 转印. 定影. 1 、鼓芯充电. 2 、写数据（激光扫描曝光）. 2 、写数据（激光扫描曝光）. 3 、显影. 4 、转印. 转印是将鼓表面形成的墨粉图像（可见图）转印至纸上的过程。鼓芯正下方的胶辊为转印辊，转印辊上被施加上正电压，帮助碳粉从鼓芯上转印到纸上。. 5 、定影.

aliya
Download Presentation

施乐 3055 激光打印维修培训

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

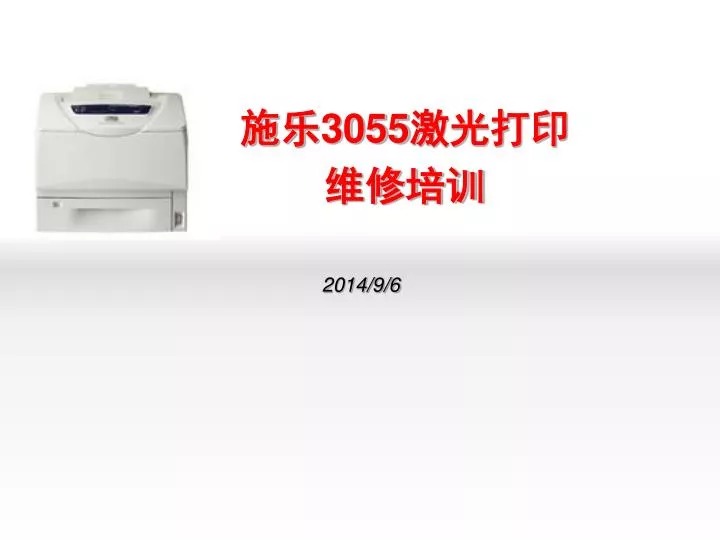

  1. 施乐3055激光打印维修培训

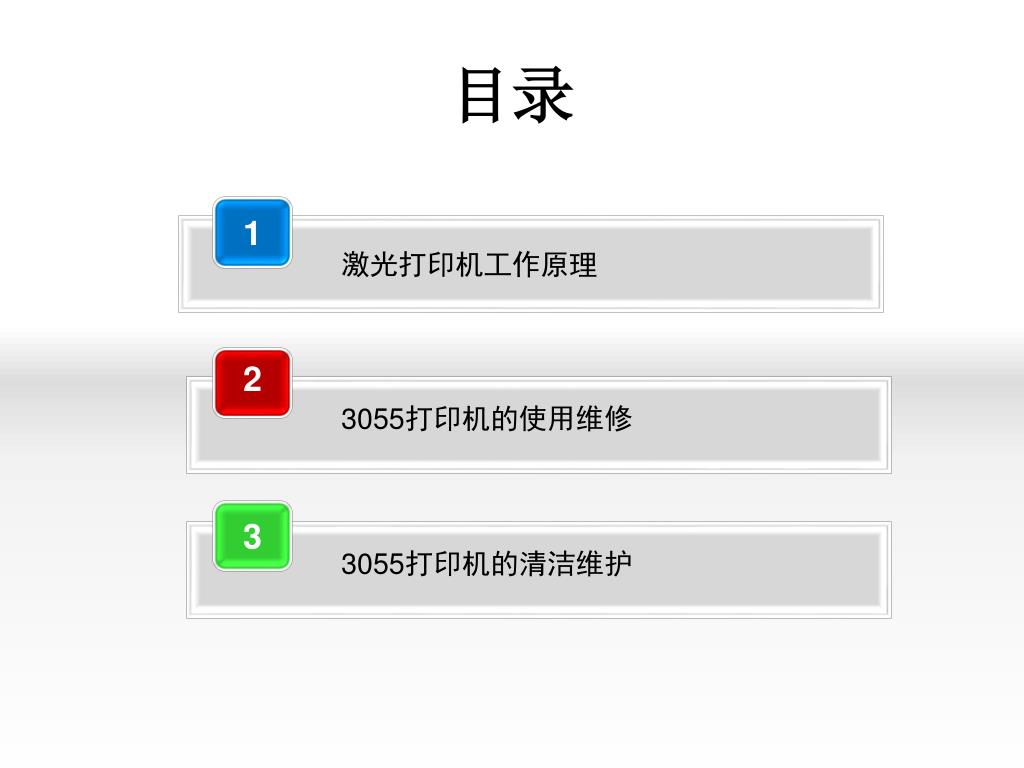

  2. 目录 1 激光打印机工作原理 2 3055打印机的使用维修 3 3055打印机的清洁维护

  3. 一、激光打印机的工作原理: 充电 曝光 显影 消电清洁 转印 定影

  4. 1、鼓芯充电

  5. 2、写数据（激光扫描曝光）

  6. 2、写数据（激光扫描曝光）

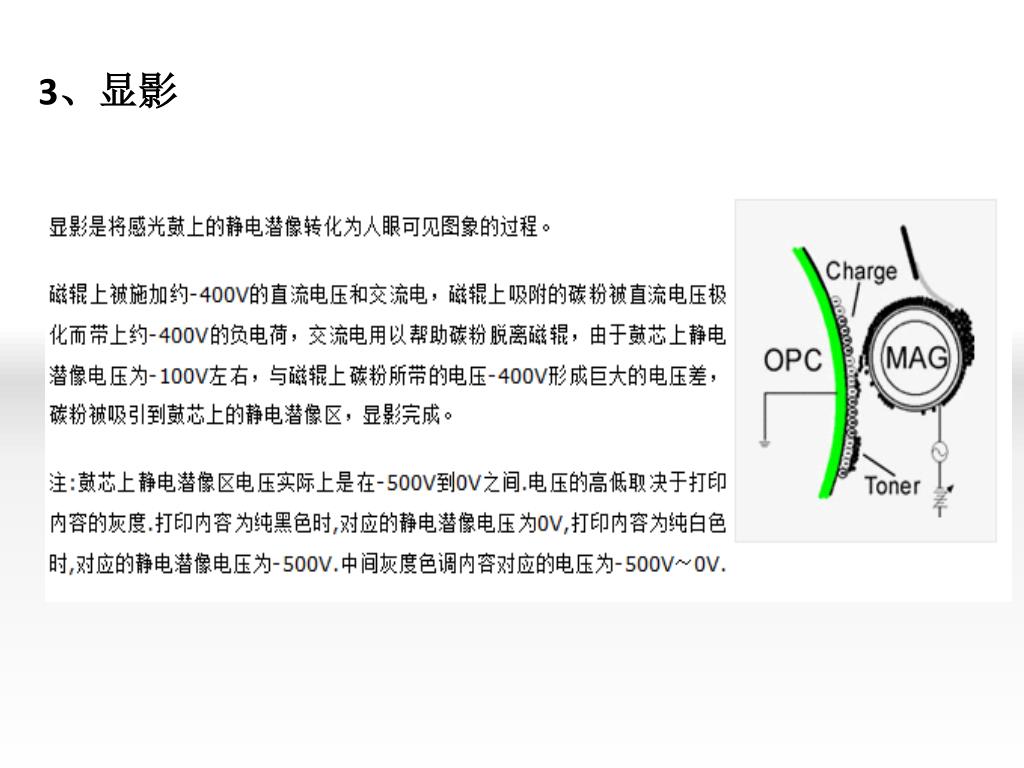

  7. 3、显影

  8. 4、转印 转印是将鼓表面形成的墨粉图像（可见图）转印至纸上的过程。鼓芯正下方的胶辊为转印辊，转印辊上被施加上正电压，帮助碳粉从鼓芯上转印到纸上。

  9. 5、定影 定影就是将墨粉（主要是树脂和碳）融化在纸张上并且将其紧固在纸上的过程。 树脂的熔点为90-100摄氏度，打印机工作时加热辊将树脂融化；压力辊通过弹簧压向加热辊从而增加融化的墨粉附着在纸上的力量；当纸张从加热辊和压力辊之间穿过时，墨粉就定在纸张上。

  10. 6、清洁 清洁就是从感光鼓上去除残余墨粉的过程。 聚氨酯橡胶清洁刮板的边缘压住感光鼓表面并刮去鼓上的残余墨粉。然后使用回收刮片接收清除下来的墨粉。 7、消电 消电就将是负电荷从感光鼓上消除。

  11. 8、3055打印机走纸路线

  12. 二、3055打印机的使用维修 1、打印机环境设定 1）打印机三种连接方式　 2）打印机网络环境设定 2、打印机基本操作 1）放置纸张　 2）安装新硒鼓　　 3、打印机故障处理 1）清除卡纸 2）常见故障判断处理 3）纸盒经常夹纸（厂家技术公告）

  13. １、打印机环境设定 1）3055打印机的三种连接方式 并口连接 ＵＳＢ口连接 网口连接

  14. １、打印机环境设定 2）打印机网络环境设定 打印机本机IP(IP4)设定

  15. 打印机本机IP(IP4)设定

  16. 打印机本机IP(IP4)设定

  17. 打印机本机IP(IP4)设定 打印机本机子网掩码，和网关设定类似，设定完成后需要关闭打印机电源再重新打开，并在打印（Printer Settings）列表中确定设置已更改

  18. 2）打印机网络环境设定 打印机主机IP(IP4)设定 首先安装打印驱动程序，之后按一下方式配置主机ＩＰ　 在打印机中选择3055打印机驱动程序

  19. 2）打印机网络环境设定 打印机主机IP(IP4)设定 点击右键选择属性

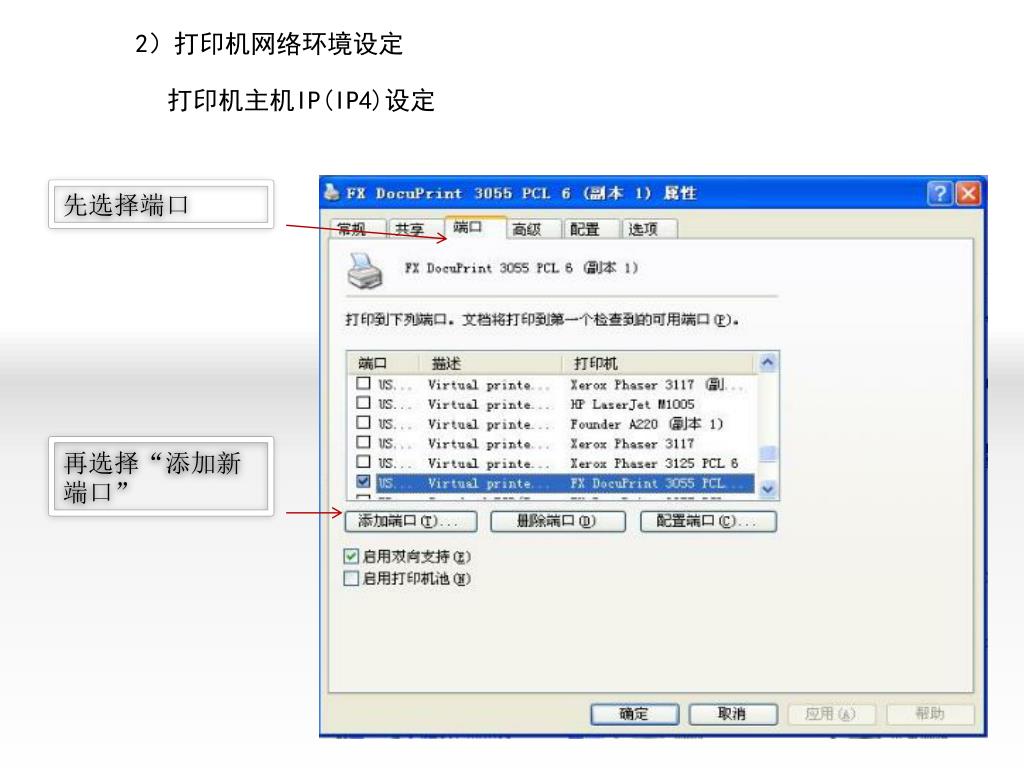

  20. 2）打印机网络环境设定 打印机主机IP(IP4)设定 先选择端口 再选择“添加新端口”

  21. 2）打印机网络环境设定 打印机主机IP(IP4)设定 出现如下对话框

  22. 2）打印机网络环境设定 打印机主机IP(IP4)设定 首先安装打印驱动程序，之后按一下方式配置主机ＩＰ　 先选中“Ｓtandard Tcp/Ip Port“ 然后再选择“新端口”

  23. 2）打印机网络环境设定 打印机主机IP(IP4)设定 出现如右图对话框 然后选择“下一步”

  24. 2）打印机网络环境设定 打印机主机IP(IP4)设定 出现如右图对话框 然后选择“在打印机名或IP地址”处输入打印机IP地址

  25. 2）打印机网络环境设定 打印机主机IP(IP4)设定 出现如右图对话框 端口名称自动生成 然后选择“下一步”

  26. 2）打印机网络环境设定 打印机主机IP(IP4)设定 出现如右图对话框 然后选择“完成”

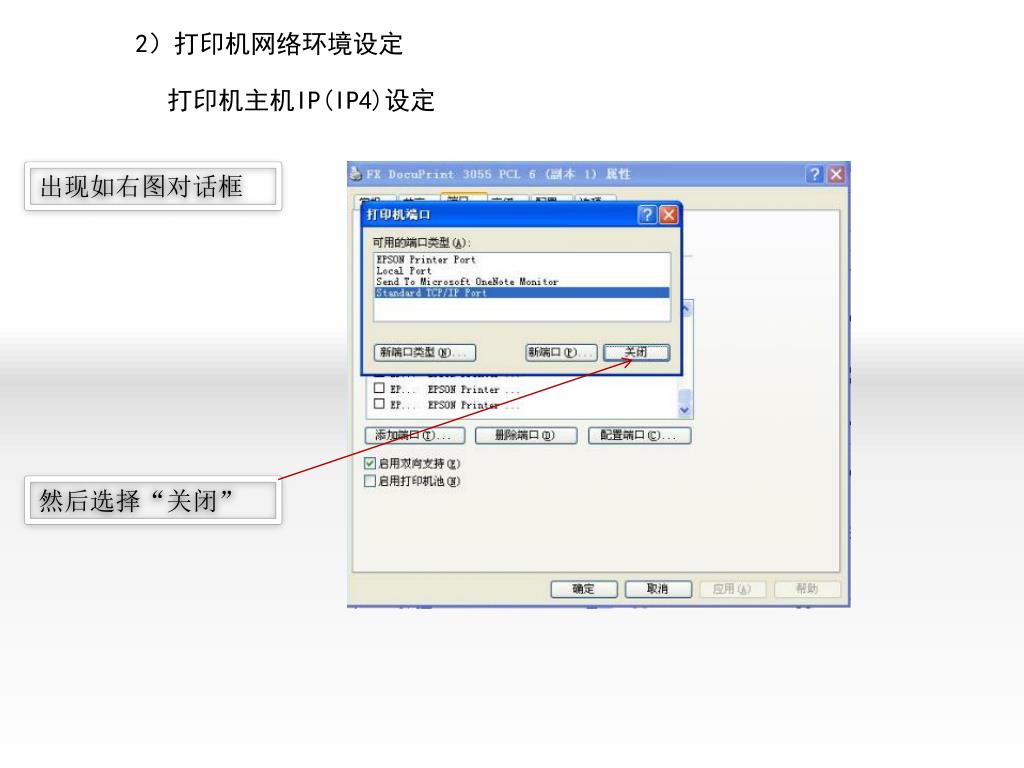

  27. 2）打印机网络环境设定 打印机主机IP(IP4)设定 出现如右图对话框 然后选择“关闭”

  28. 2）打印机网络环境设定 打印机主机IP(IP4)设定 出现如右图对话框 然后选择“应用”，完成设置

  29. 2、打印机基本操作 1）打印机放置纸张 A.旁路放纸 a.拉开旁路进纸盘 b.当放置较长纸张时应打开延展纸盘直到停止 c.打印面向下放置纸张

  30. 2、打印机基本操作 1）打印机放置纸张 A.旁路放纸 d.调整纸张导杆以匹配纸张尺寸 注：纸张导杆太紧或太松都会导致卡纸，放置纸张时不能超过最大放置刻度； 从旁路放纸时需要在打印驱动上设置纸张类型尺寸。

  31. 2、打印机基本操作 1）打印机放置纸张 B.在纸盘放纸 a.将纸盘完全拉出，双手握住纸盘并将其稍微抬起，将纸盘取出 b.如需要延展纸盘，请向外滑动纸盘中的左右两个突出部，使纸盘解锁 c.延展（或复原）纸盘直到释放的锁自动锁定

  32. 2、打印机基本操作 1）打印机放置纸张 B.在纸盘放纸 d.捏住纸盘左侧的导夹，然后滑动它以纸张的尺寸匹配 e.捏住后面的导夹，然后滑动它与纸张的尺寸匹配。将►纸张尺寸的标记与◄导向装置的标记对齐 f.打印纸面向上放置纸张

  33. 2、打印机基本操作 1）打印机放置纸张 B.在纸盘放纸 g.设置纸张尺寸刻度盘与纸盒中放置的纸张尺寸相配 h.将纸盘完全推入打印机。如果纸盘处于延展状态，则延展部分从打印机后面伸出 注：纸盒中设定的打印纸尺寸要与主机中选择的尺寸相符

  34. 2、打印机基本操作 2）按装新硒鼓 a.拉开前盖 b.打开上盖 c.握住硒鼓的手柄，从打印机中取出硒鼓

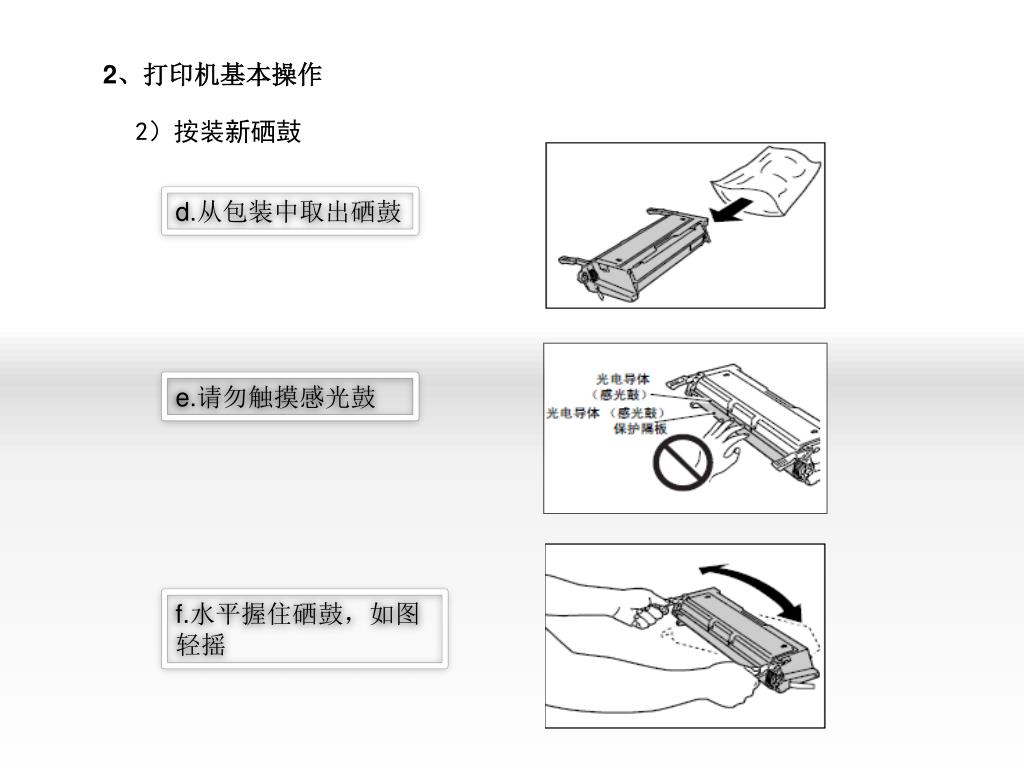

  35. 2、打印机基本操作 2）按装新硒鼓 d.从包装中取出硒鼓 e.请勿触摸感光鼓 f.水平握住硒鼓，如图轻摇

  36. 2、打印机基本操作 2）按装新硒鼓 g.将硒鼓放置到水平桌面，抓住封条一端慢慢拉出 h.请勿直立取出封条，封条可能断裂 i.如图所示将硒鼓沿着打印机内部的标签滑入

  37. 2、打印机基本操作 2）按装新硒鼓 j.关闭上盖 k.关闭前盖

  38. 3、打印机故障处理 1）清除卡纸 A.旁路纸盘卡纸 a.保持卡纸位置不动，取出旁路纸盘中剩余纸张 b.打开前盖，取出卡纸 c.关闭上盖

  39. 3、打印机故障处理 1）清除卡纸 B.纸盘卡纸 a.如果旁路纸盘有纸，请请先取出，并关闭旁路纸盘 b.将纸盘从打印机中拉出 c.清除卡纸及任何起皱的纸张 d.如果纸张卡在打印机中，请小心的清除卡纸，以防撕破

  40. 3、打印机故障处理 1）清除卡纸 B.纸盘卡纸 e.打开前盖，即使打印机中没有夹纸，除非你打开并关闭前盖，否则错误不会清除 f.将纸盘从打印机中拉出 g.关闭前盖

  41. 3、打印机故障处理 1）清除卡纸 B.纸盘卡纸 h.将纸盘完全推入打印机中 注：清除卡纸时请勿强行清除卡在机器内部的纸张和纸屑

  42. 3、打印机故障处理 1）清除卡纸 C.定影卡纸 a.将前盖打开 b.将上盖打开 c.握住定影器盖右侧的拉杆打开定影器的盖，用一只手拉着定影器盖子，另一只手取出卡纸

  43. 3、打印机故障处理 1）清除卡纸 C.定影卡纸 d.依次关闭上盖和前盖 注：定影器很热，切勿用手触摸标签指示的高温处

  44. 3、打印机故障处理 1）清除卡纸 D.双面单元卡纸 a.将前盖打开 b.将上盖打开 c.握住内盖中的手柄，打开内盖

  45. 3、打印机故障处理 1）清除卡纸 D.双面单元卡纸 d.取出卡纸 e.关闭上盖、前盖 注：定影器很热，切勿用手触摸标签指示的高温处，在关闭前盖时，当心手指不要夹在盖板与打印机之间

  46. 3、打印机故障处理 1）清除卡纸 D.输纸区域卡纸 a.取出卡纸 b.如果上盖内侧有夹纸，则需将前盖和上盖打开 c.取出卡纸

  47. 3、打印机故障处理 1）清除卡纸 D.输纸区域卡纸 d.依次关闭上盖和前盖 注：在关闭前盖时，当心手指不要夹在盖板与打印机之间

  48. 3、打印机故障处理 2）常见故障的判断处理 a.输出太浅（不清晰） ●纸张潮湿，放置新纸张 ● 该纸张不适合本打印机，放置新纸张 ● 启用了省墨模式，取消省墨模式即可 ● 在驱动的图形选项中打印浓度选择的过浅，改深即可 ● 硒鼓或定影损坏或磨损，更换测试 ● 激光器、转移、控制板等故障，需 取回维修

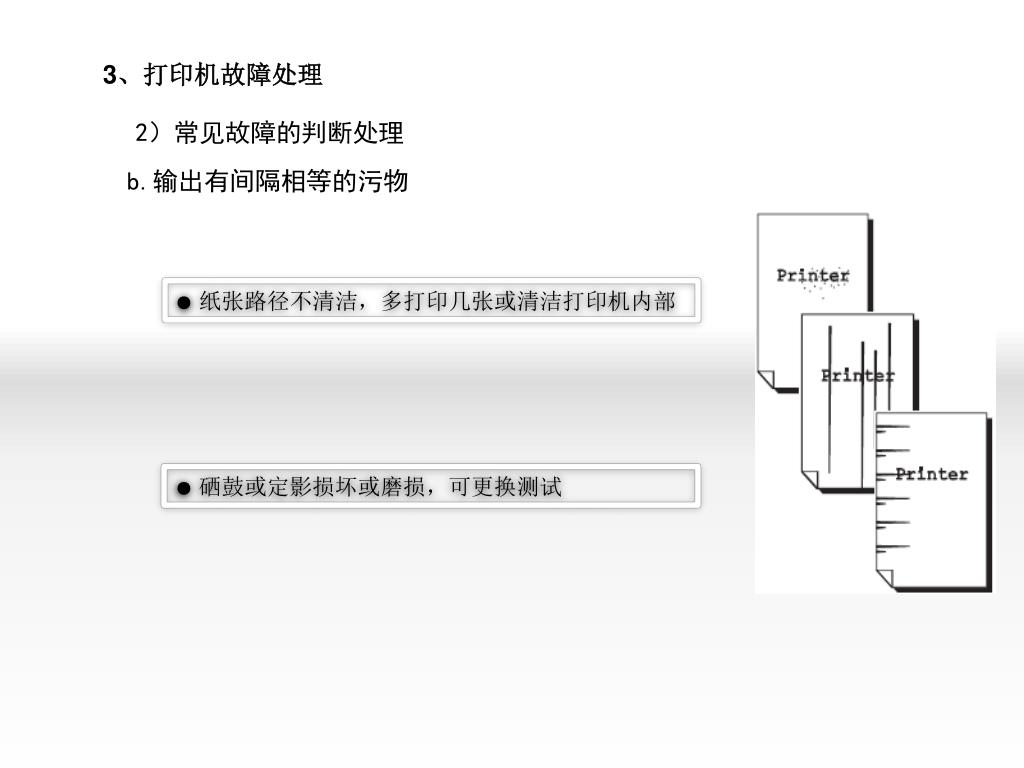

  49. 3、打印机故障处理 2）常见故障的判断处理 b.输出有间隔相等的污物 ● 纸张路径不清洁，多打印几张或清洁打印机内部 ● 硒鼓或定影损坏或磨损，可更换测试
