slide1

主 機 板

主機板可由電源供應器、CPU規格、晶片組三方面說明。

一、依case及電源供應器分可分為

1、AT 規格:(較舊)

2、ATX 規格:

1、防呆設計插座,較新的主機板規格。

2、將 mouse、com1、com2、lpt、USB之

I/O內建。

3、鍵盤擒頭由5pin 改戍6pin 之 ps/2 接頭。

4、有較隹的散熱能力。

5、電源直對CPU及晶片組提供3.3v的電壓。

6、含有多種進階管理電源功能。

7、電源插座不一樣。

ATX 規格機板是趨勢。

slide2

主 機 板

主機板可由電源供應器、CPU規格、晶片組三方面說明。

二、依CPU規格分可分為三大類:

1、Slot 1 規格

2、Socket 370 規格

3、Socket 7 規格

4、Socket 462 478 規格

slide3

主 機 板

主機板可由電源供應器、CPU規格、晶片組三方面說明。

三、依晶片組:(以Socket7、socket 370、Slot 1分類說明之。)

(1)、Socket 7 規格:(附件)

1、430 TX ----- Intel 發展

2、MVP3 ----- VIA(威盛)

3 、MVP4 ----- VIA(威盛)

4、SiS530 ----- SiS(矽統)

5、SiS540 ----- SiS(矽統)

6、ALI ----- 揚智

用於 Pentium pro 及 AMD k6-2、k6-3系列

slide4

主 機 板

主機板可由電源供應器、CPU規格、晶片組三方面說明。

三、依晶片組:(以Socket7、socket 370、Slot 1分類說明之。)

(1)、Socket 370 / Slot 1 規格: (附件)

1、440 BX --------------------------- Intel 發展

2、440EX、440LX、440ZX ----- 針對Celeron

3、SiS620、SiS630 ---------------- SiS(矽統)

4、VIA 2X、ViA 4x ---------------- VIA(威盛)

5 、I810L、I810、i810E、i820-- Intel

主要用於P-II、P-III、Celeron機種。

slide5

主 機 板

主機板可由電源供應器、CPU規格、晶片組三方面說明。

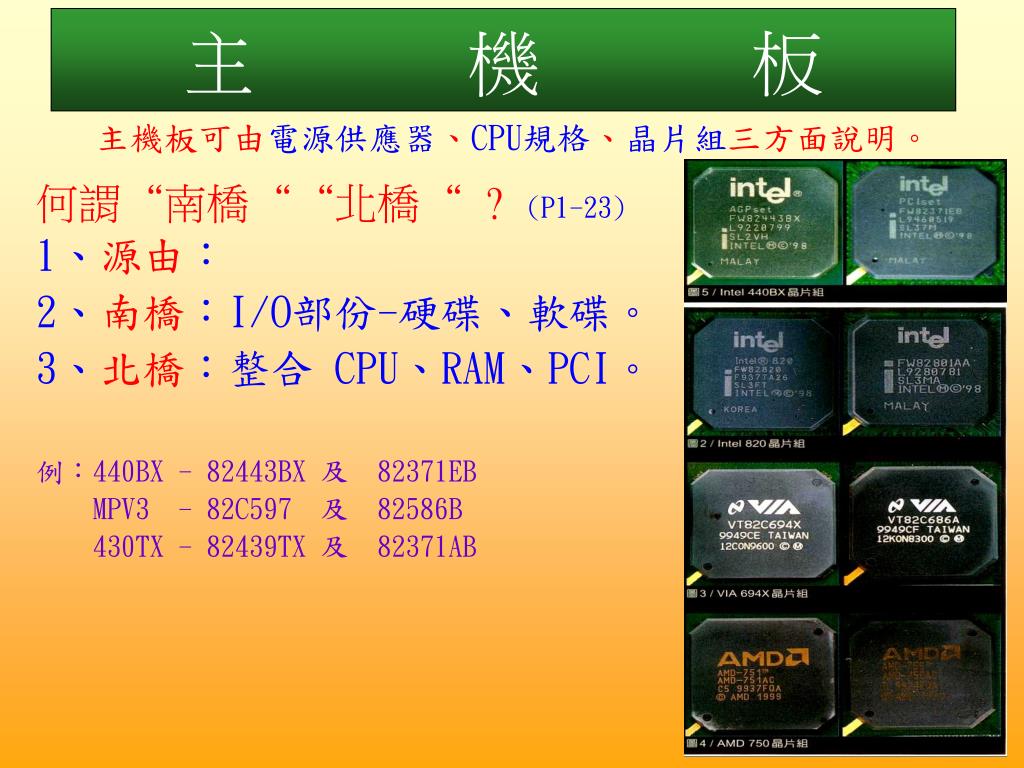

何謂“南橋““北橋“ ?(P1-23)

1、源由:

2、南橋:I/O部份-硬碟、軟碟。

3、北橋:整合 CPU、RAM、PCI。

例:440BX - 82443BX 及 82371EB

MPV3 - 82C597 及 82586B

430TX - 82439TX 及82371AB

slide6

主 機 板

主機板可由電源供應器、CPU規格、晶片組三方面說明。

Socket 423/Socket 478 晶片組介紹:P4用

1、Intel850晶片組(北橋82850、南橋82801BA)-支援RDRAM

2、Intel845晶片組 (差別-僅支援SDRAM )

3、VIA(威盛):P4X266晶片組(北橋VT8753、南橋VT8233)

支援SDRAM支援DDR SRAM 兩種模式。

4、SIS晶片組:SIS645 ( SIS645 與 SIS961 組合成)

5、Ali晶片組:ALiDDiN-P4 (北橋M1671、南橋M1535D+)

(見下頁附圖)

slide7

主 機 板

Socket 423/Socket 478 晶片組介紹

slide8
B

主 機 板

何謂“BIOS“ ?

1、用來存放硬體組態設定程式、中斷、測試程式。

2、早期:ROM現在:快閃記憶體(Flash Rom)

3、市場兩大家BIOS: Award 和 AMI。

4、目前市面上有雙BIOS 設計(技嘉)。

5、CMOS與電池:早期(內含型),

單獨分離型(因整合進晶片組中)

slide10

主 機 板

什麼是“降壓元件“ ?

1、原因:

AT - 提供5V、12V 電壓。

ATX- 另提供3.3V、2.4V

..等,故須降壓。

2、降壓過程會產生熱量。

3、採電感線圈降壓熱量較小。

slide11

主 機 板

主機板上各種插槽介紹

slide12

主 機 板

主機板上各種插槽介紹

slide13

主 機 板

各家主機板介紹: (486 AT 主機板)

slide16

各家主機板介紹:

(ATX P-II主機板)

slide19

各家主機板介紹:

(ATX Socket 7

主機板)

slide20

各家主機板介紹:

(AT 雙CPU主機板)

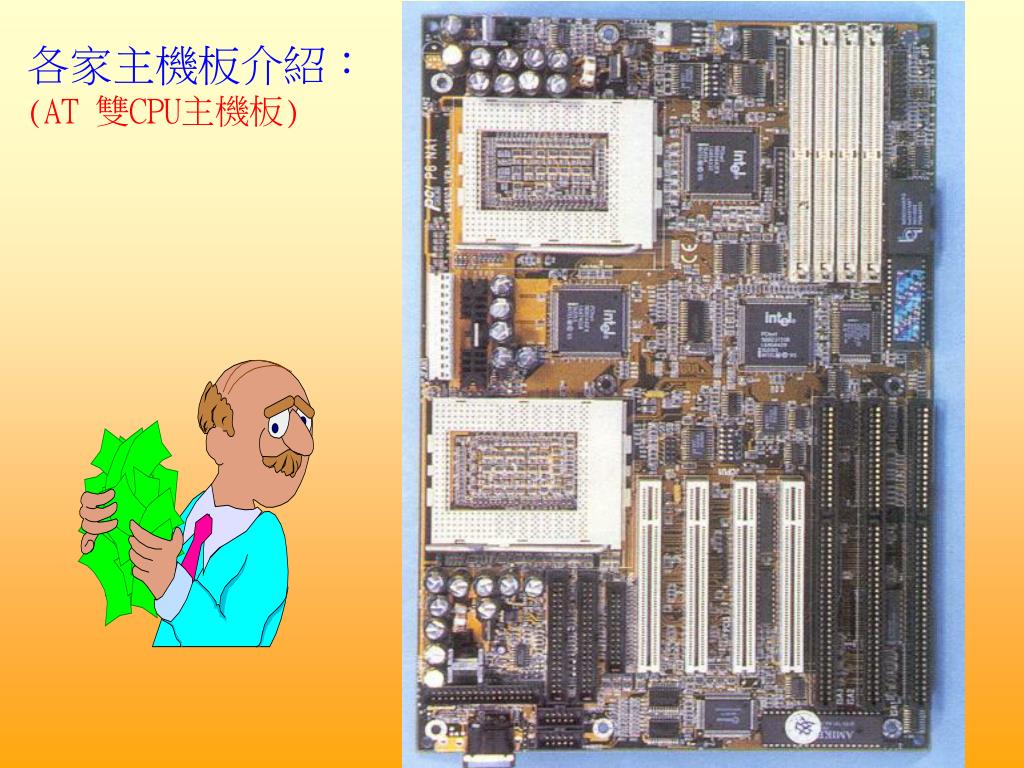

slide21

各家主機板介紹:

(AT 雙CPU主機板)

slide22

各家主機板介紹:

(P4 CPU主機板)

slide23

各家主機板介紹:

(整合性主機板認識)

slide24

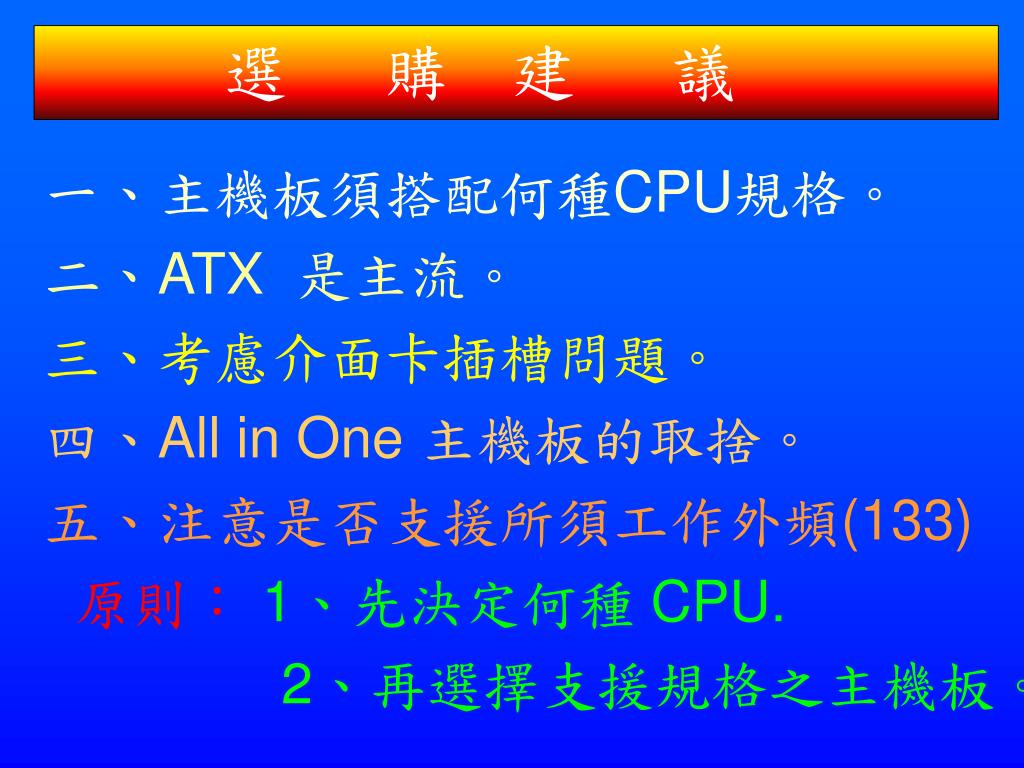

選 購 建 議

一、主機板須搭配何種CPU規格。

二、ATX 是主流。

三、考慮介面卡插槽問題。

四、All in One 主機板的取捨。

五、注意是否支援所須工作外頻(133)

原則:1、先決定何種 CPU.

2、再選擇支援規格之主機板。
