冷氣負載估計表 編 號 : 估算者 : 客 戶 : 地 址 : 房間用途 : 事務所 ( 二樓 )

有一辦公室如圖所示，其位於三層樓辦公室中的第二層樓，屋高 3 米，地板舖有地毯，窗戶為 1.5M × 1.5M8 片，室內人員 20 人，日光燈共 200W( 使用率 100%) ，隔及上、下樓均無冷氣。. 冷氣負載估計表 編 號 : 估算者 : 客 戶 : 地 址 : 房間用途 : 事務所 ( 二樓 ) 房間面積 : 1 3 5 m 2 房間容積 :405 m 3. 項 目. 要 素 A. 係數 B. C=A×B. 係數 F. 冷房負荷 C × F. 外 壁. 西. 面 積. . 16.5.

alika-hays
Download Presentation

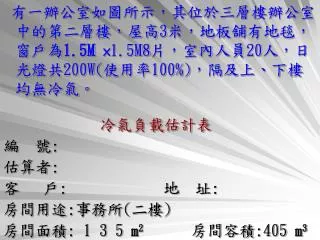

冷氣負載估計表 編 號 : 估算者 : 客 戶 : 地 址 : 房間用途 : 事務所 ( 二樓 )

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

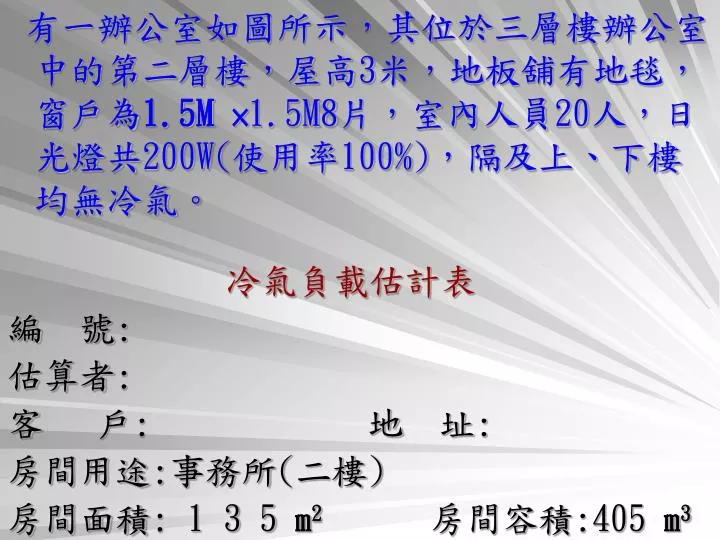

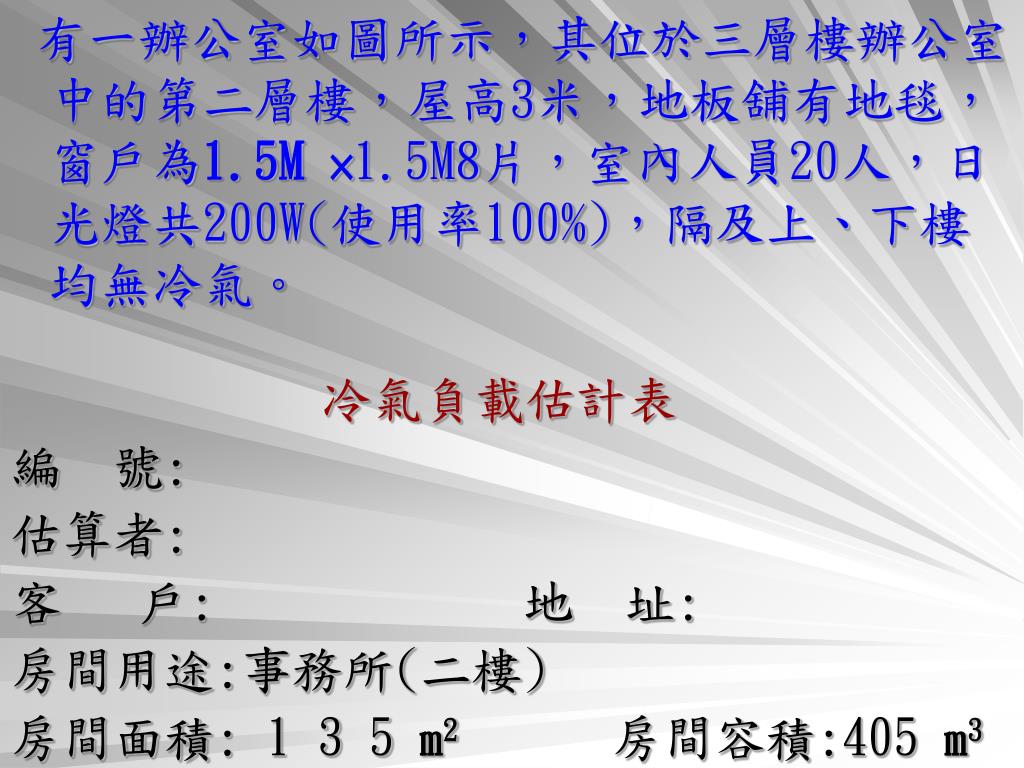

  1. 有一辦公室如圖所示，其位於三層樓辦公室中的第二層樓，屋高3米，地板舖有地毯，窗戶為1.5M ×1.5M8片，室內人員20人，日光燈共200W(使用率100%)，隔及上、下樓均無冷氣。 冷氣負載估計表 編 號: 估算者: 客 戶: 地 址: 房間用途:事務所(二樓) 房間面積: 1 3 5 m2房間容積:405 m3

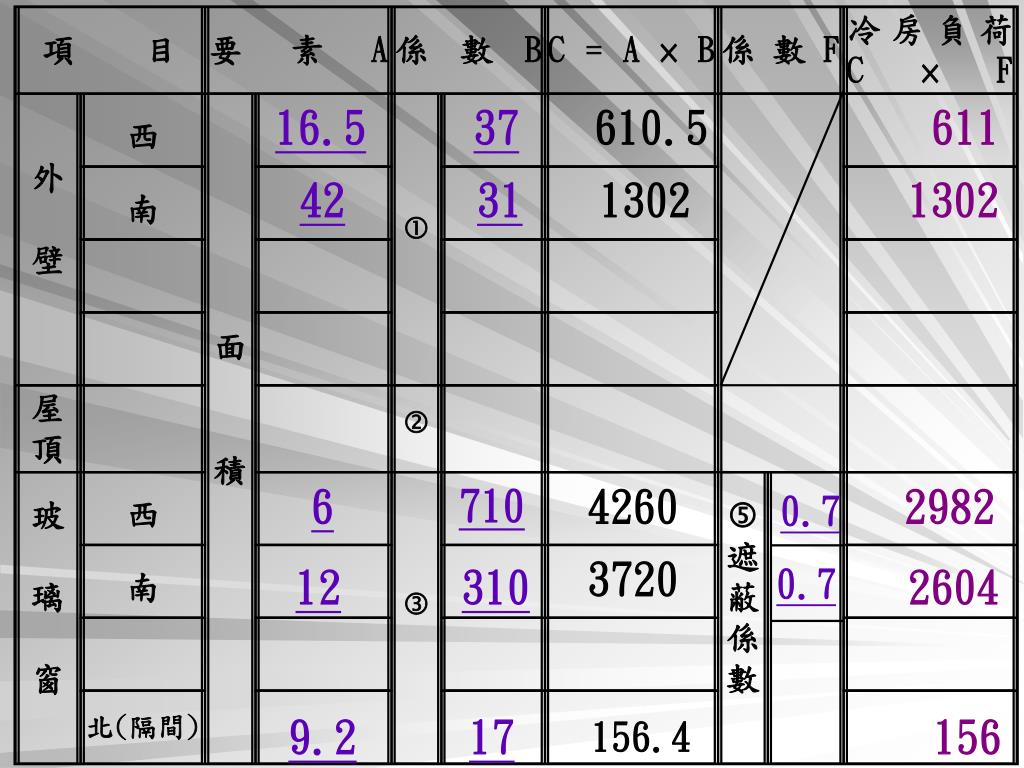

  2. 項 目 要 素 A 係數B C=A×B 係數F 冷房負荷 C × F 外 壁 西 面 積  16.5 37 610.5 611 南 42 31 1302 1302 屋 頂  玻 璃 窗 西  遮蔽係數 6 710 4260 2982 0.7 南 3720 12 310 0.7 2604 北(隔間) 9.2 17 156 156.4

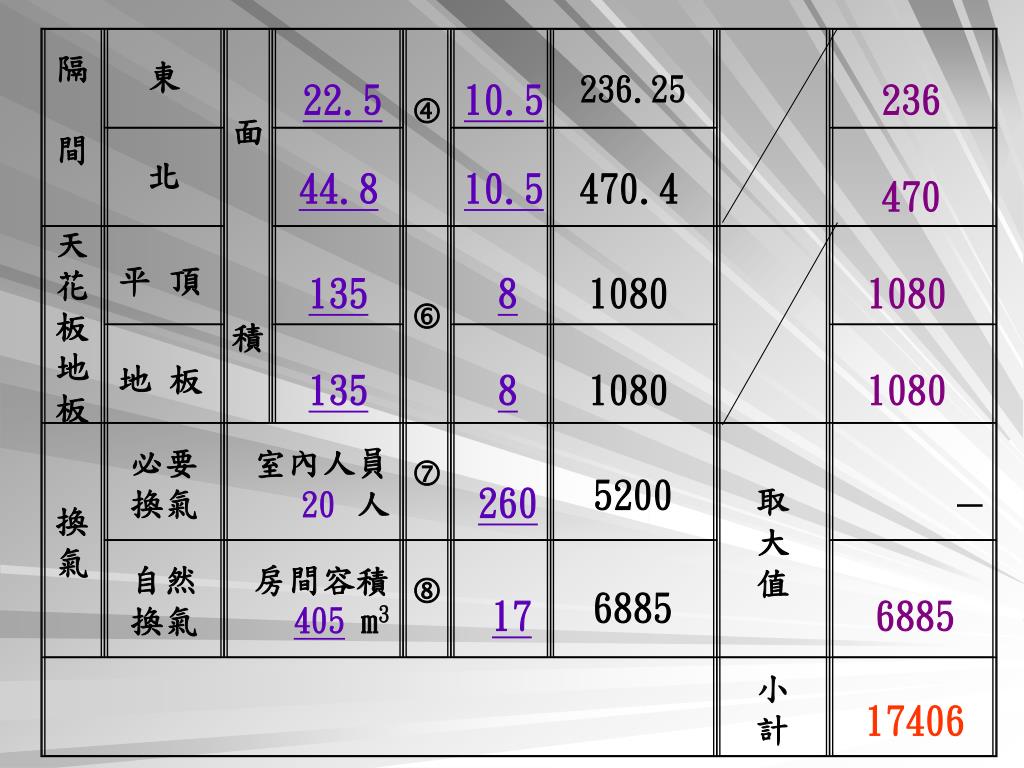

  3. 隔 間 東 面 積  236.25 22.5 10.5 236 北 天花板地板 平 頂  44.8 10.5 470.4 470 地 板 135 135 8 8 1080 1080 1080 1080 換 氣 必要換氣 室內人員 人  取 大 值  _ 自然換氣 房間容積 m3  小 計 5200 260 6885 17 20 6885 405 17406

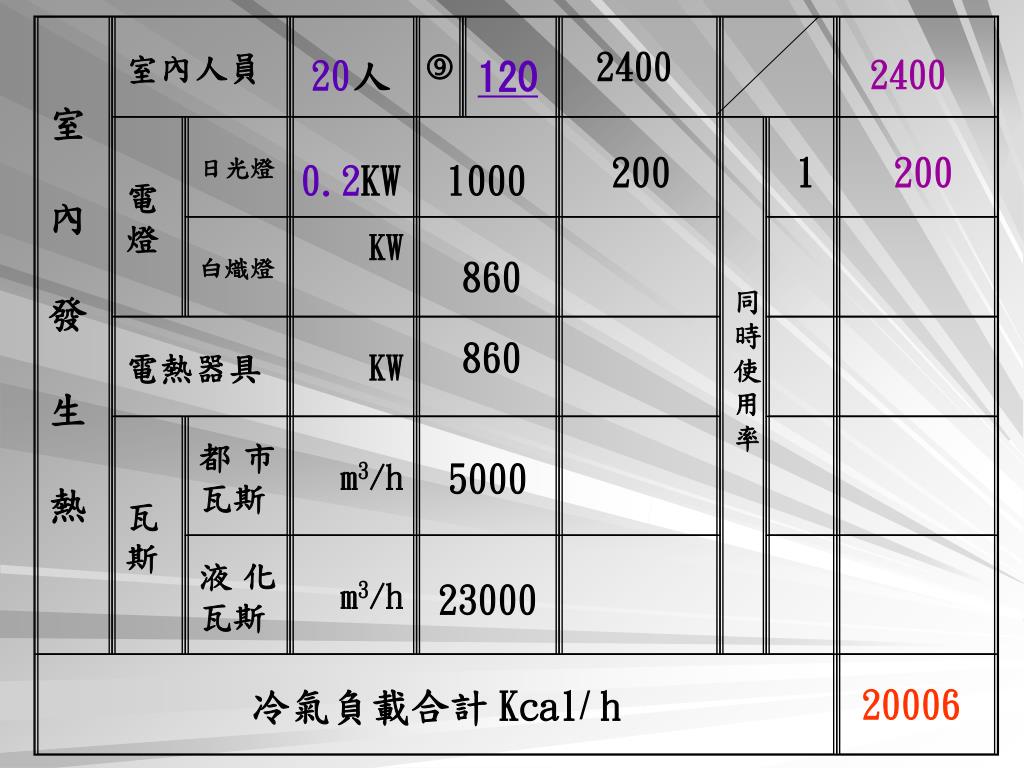

  4. 室 內 發 生 熱 室內人員  2400 120 2400 電燈 日光燈 同時使用率 200 1 200 白熾燈 KW 1000 電熱器具 KW 瓦斯 都市瓦斯 m3/h 液化瓦斯 m3/h 冷氣負載合計 Kcal/ h 20人 0.2KW 860 860 5000 23000 20006

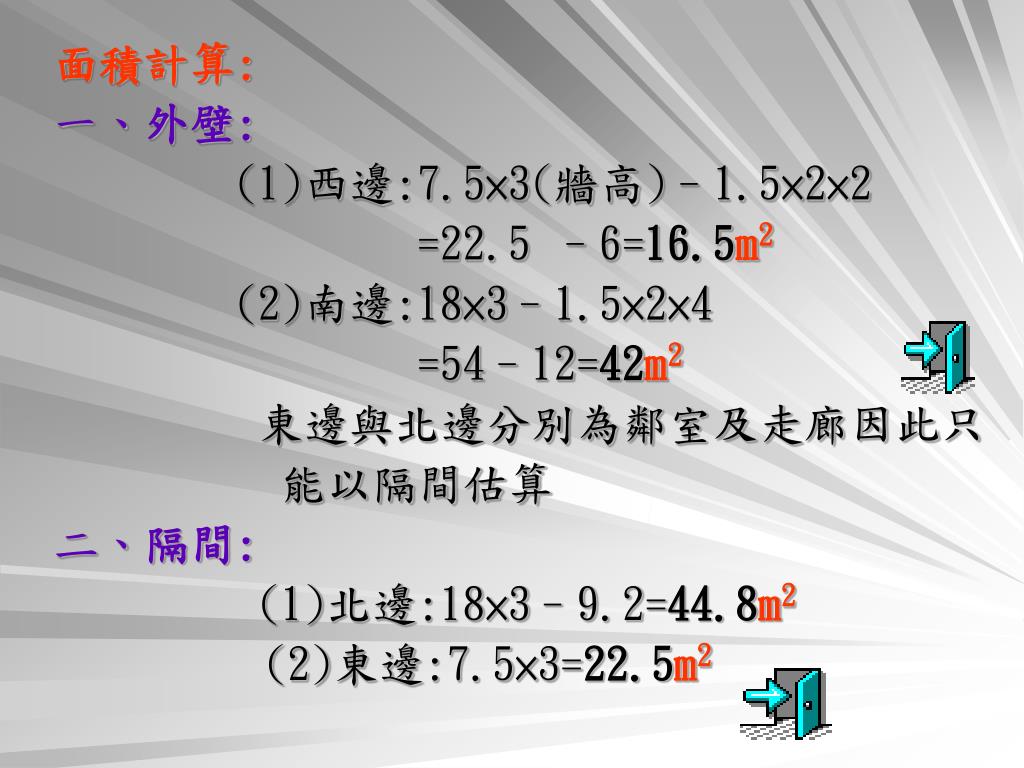

  5. 面積計算: 一、外壁: (1)西邊:7.5×3(牆高)–1.5×2×2 =22.5 –6=16.5m2 (2)南邊:18×3–1.5×2×4 =54–12=42m2 東邊與北邊分別為鄰室及走廊因此只 能以隔間估算 二、隔間: (1)北邊:18×3–9.2=44.8m2 (2)東邊:7.5×3=22.5m2

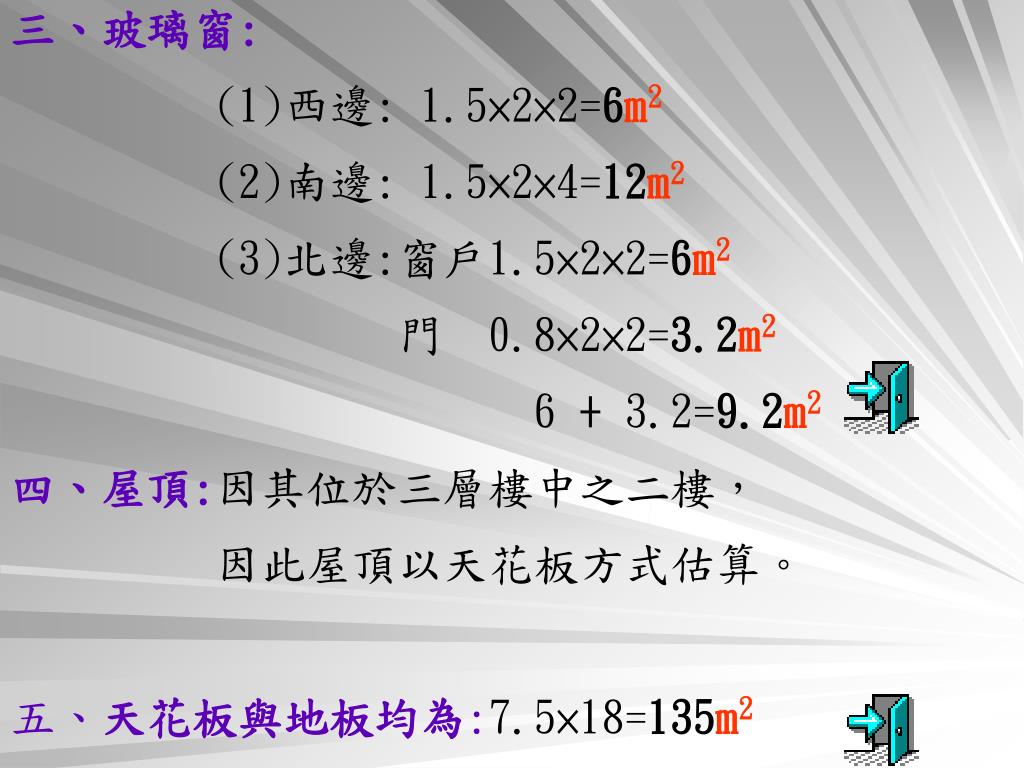

  6. 三、玻璃窗: (1)西邊: 1.5×2×2=6m2 (2)南邊: 1.5×2×4=12m2 (3)北邊:窗戶1.5×2×2=6m2 門 0.8×2×2=3.2m2 6 + 3.2=9.2m2 四、屋頂:因其位於三層樓中之二樓， 因此屋頂以天花板方式估算。 五、天花板與地板均為:7.5×18=135m2

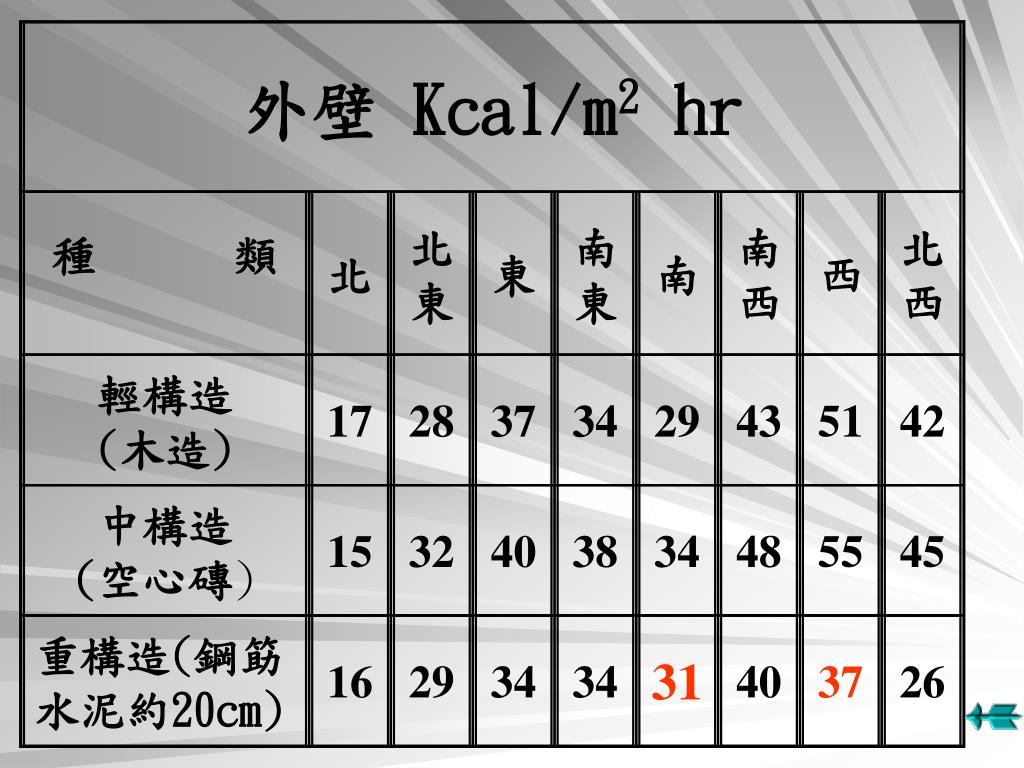

  7. 外壁 Kcal/m2 hr 種 類 北 北東 東 南東 南 南西 西 北西 輕構造 (木造) 17 28 37 34 29 43 51 42 中構造 (空心磚) 15 32 40 38 34 48 55 45 重構造(鋼筯水泥約20cm) 16 29 34 34 31 40 37 26

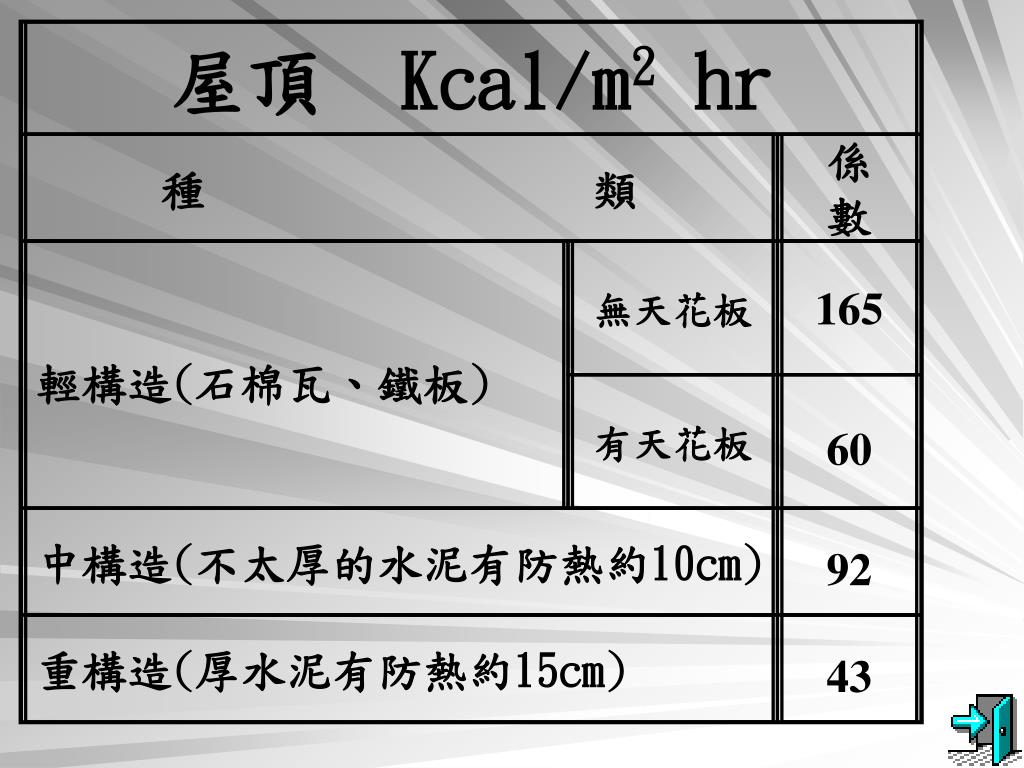

  8. 屋頂 Kcal/m2 hr 種 類 係 數 輕構造(石棉瓦、鐵板) 無天花板 165 有天花板 60 中構造(不太厚的水泥有防熱約10cm) 92 重構造(厚水泥有防熱約15cm) 43

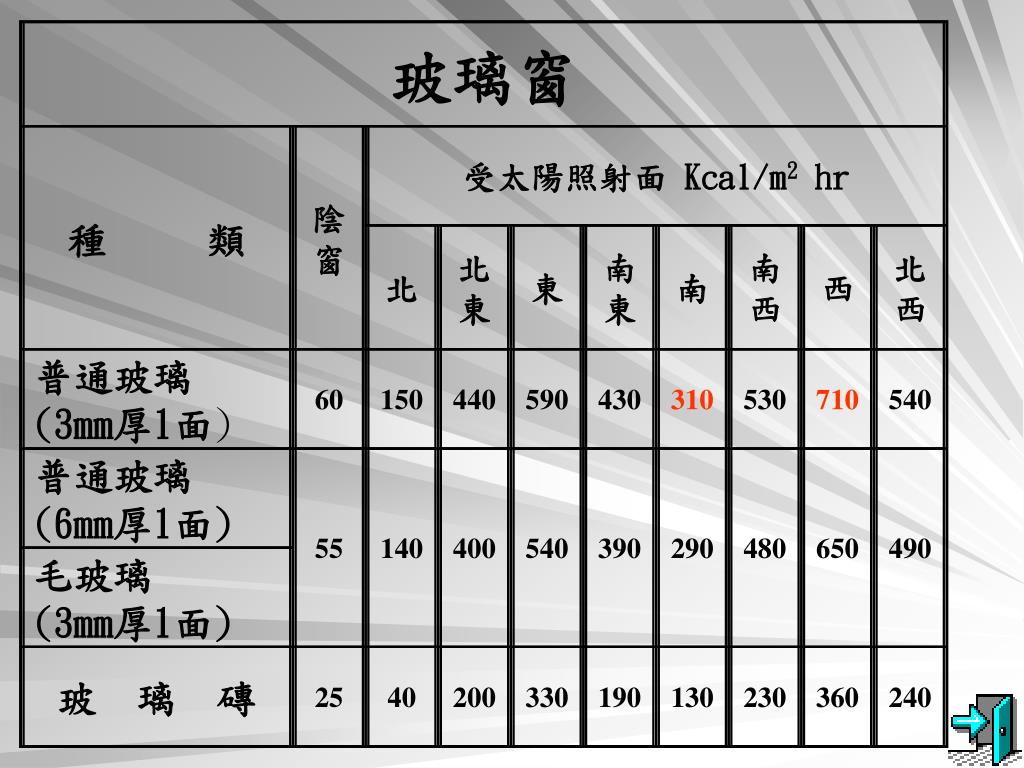

  9. 玻璃窗 種 類 陰窗 受太陽照射面 Kcal/m2 hr 北 北東 東 南東 南 南西 西 北西 普通玻璃 (3mm厚1面) 60 150 440 590 430 310 530 710 540 普通玻璃 (6mm厚1面) 55 140 400 540 390 290 480 650 490 毛玻璃 (3mm厚1面) 玻 璃 磚 25 40 200 330 190 130 230 360 240

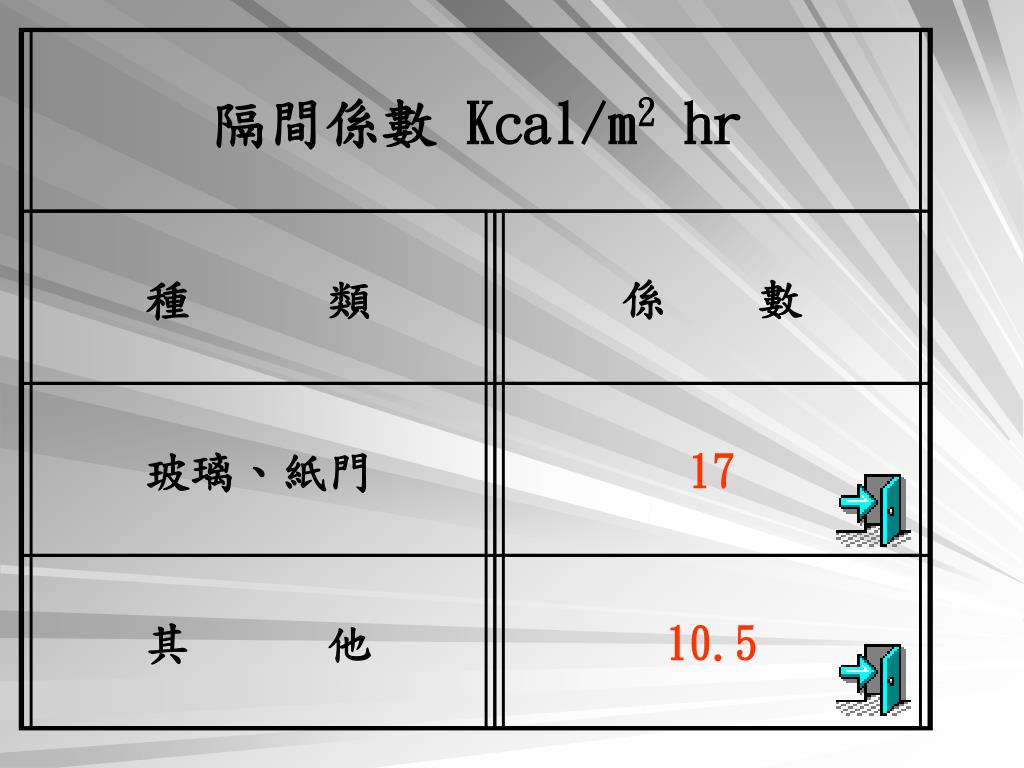

  10. 隔間係數 Kcal/m2 hr 種 類 係 數 玻璃、紙門 17 其 他 10.5

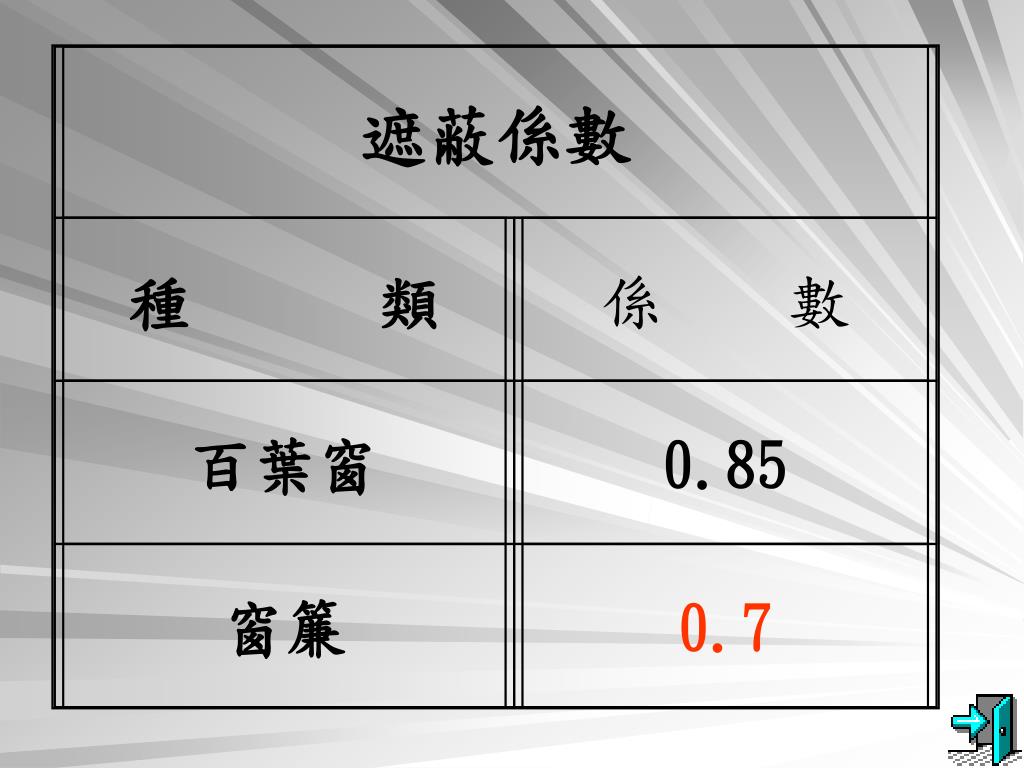

  11. 遮蔽係數 種 類 係 數 百葉窗 0.85 窗簾 0.7

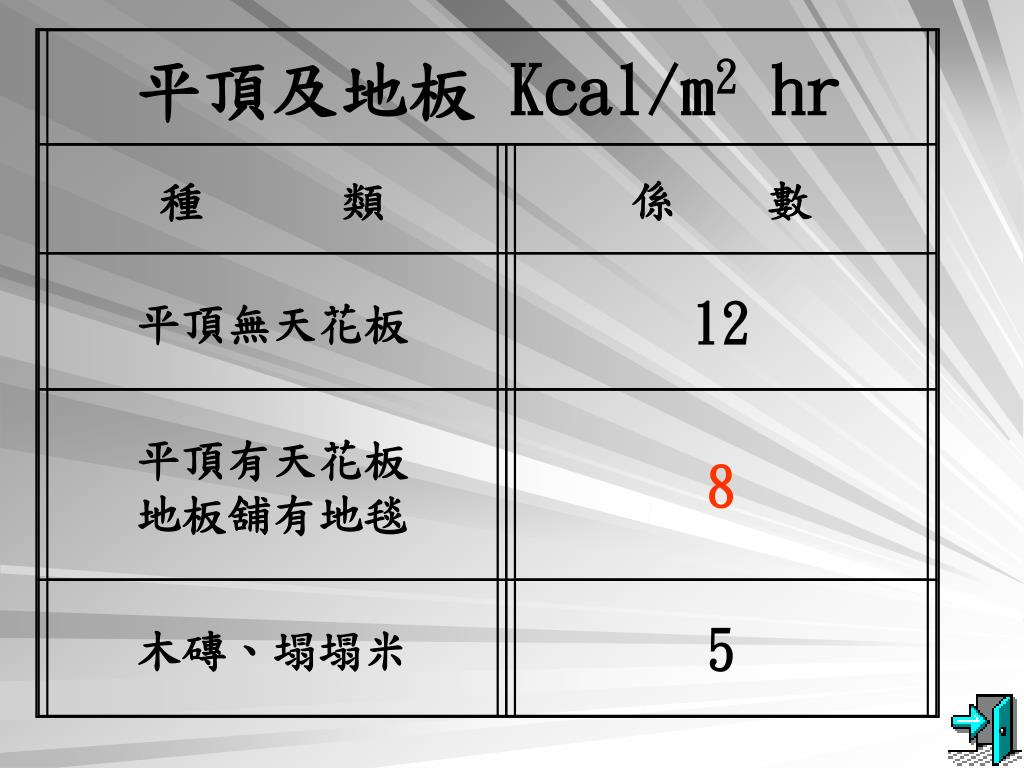

  12. 平頂及地板 Kcal/m2 hr 種 類 係 數 平頂無天花板 12 平頂有天花板 地板舖有地毯 8 木磚、塌塌米 5

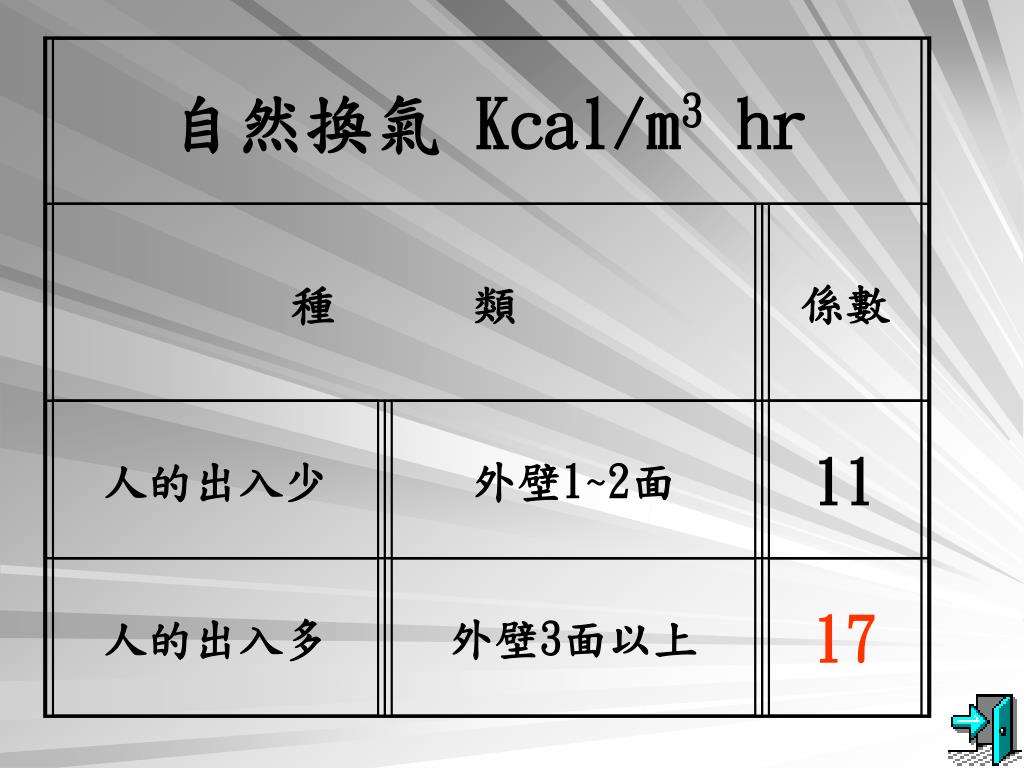

  13. 自然換氣 Kcal/m3 hr 種 類 係數 人的出入少 外壁1~2面 11 人的出入多 外壁3面以上 17

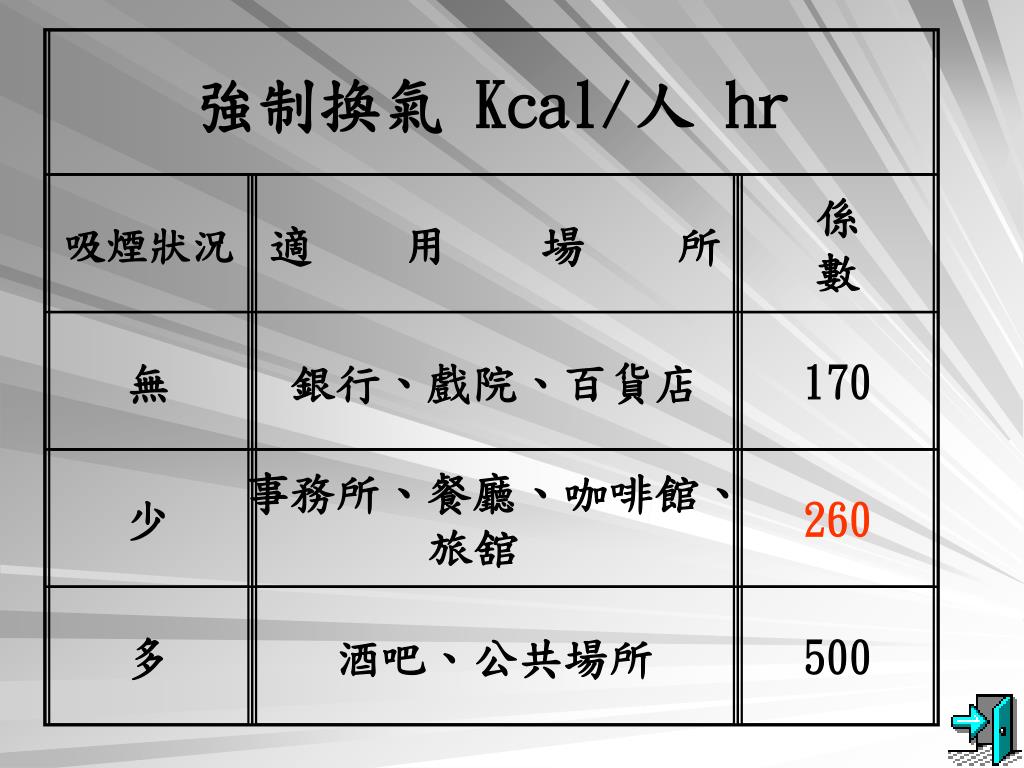

  14. 強制換氣 Kcal/人 hr 吸煙狀況 適 用 場 所 係 數 無 銀行、戲院、百貨店 170 少 事務所、餐廳、咖啡館、旅舘 260 多 酒吧、公共場所 500

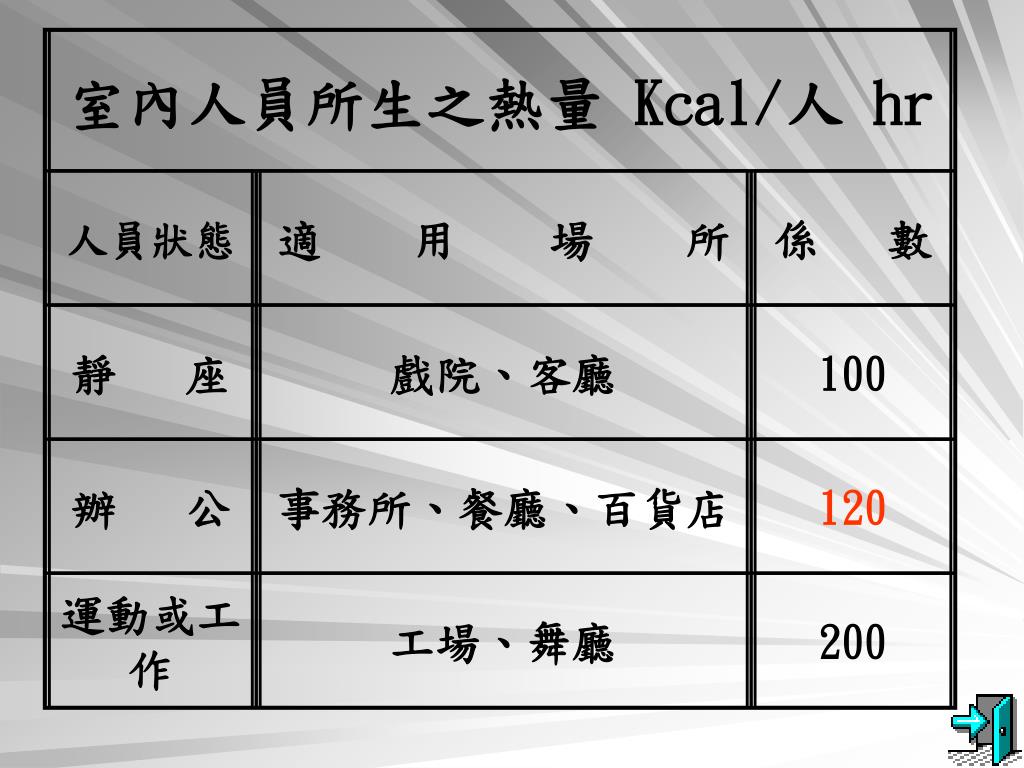

  15. 室內人員所生之熱量 Kcal/人 hr 人員狀態 適 用 場 所 係 數 靜 座 戲院、客廳 100 辦 公 事務所、餐廳、百貨店 120 運動或工作 工場、舞廳 200
